Откатные ворота чертежи схемы эскизы конструкция: конструкция, чертежи, схемы Откатные ворота своими руками чертежи схемы эскизы

alexxlab

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Содержание

  • 1 Как сделать откатные ворота своими руками?

    • 1.1 Ширина

    • 1.2 Высота

    • 1.3 Чертеж и схема откатных ворот своими руками

  • 2 Монтаж откатных ворот своими руками

    • 2.1 Закладная

    • 2.2 Фундамент

    • 2.3 Столбы

    • 2.4 Конструкция каркаса

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

  • Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
  • Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

  1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
  2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

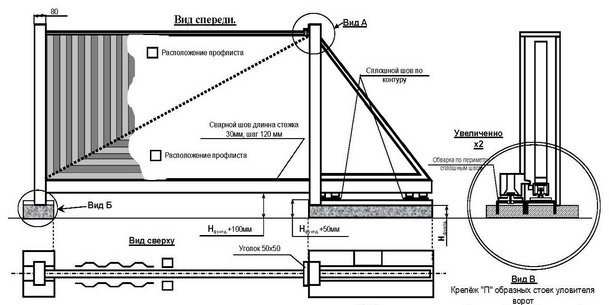

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

  1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
  2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
  3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
  4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
  5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
  6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
  7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

  • возможности замены роликовых опор, если они выйдут из строя;
  • регулировки высоты ворот касательно земли;
  • точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

  • Автор: Александр Александрович Чеботарёв
