Почему улицы завешены проводами, а столбы стоят посередине тротуара?

Многие замечали, что фонарные столбы на наших улицах завешаны проводами, причем не один-два кабеля, а целая паутина. В цивилизованных странах уже давно научились прятать все коммуникации под землю. Но почему-же у нас каждый столб обмотан кучей кабелей? Многих интересует этот вопрос, опытные блогеры призывают убрать все провода под землю. Казалось-бы, чего проще, уж что-что, а копать в нашем государстве умеют, однако, мы ежедневно видим такое безобразие:

Немного расскажу как в нашей стране «устроена жизнь», в том числе многие технические моменты, которые скрыты от взгляда обычного горожанина.

Многие искренне считают, что чиновники специально все делают для того, чтобы ухудшить жизнь простых граждан. Поэтому полагают, что, если бы «директором был я», то порядок можно было бы навести за пару месяцев. Допустим, вы проснулись завтра мэром какого-нибудь города и решили убрать все провода со столбов. Издается распоряжение, что каждый новый кабель должен быть зарыт в землю. И тут на дороге, вымощенной благими намерениями, встает препятствие под названием ГЕОПОДОСНОВА (это топографический план земельного участка с нанесенными подземными коммуникациями и линиями регулирования застройки, так называемыми красными линиями).

Выясняется, что нельзя просто так закопать кабель под землю, вначале нужно выполнить проектную работу. Вы удивитесь, но просто так копать в городе даже на небольшую глубину запрещено! Иначе каждая организация или простые граждане начнут разбирать тротуары, потому что им понадобилось какой-нибудь провод проложить. Даже посадить дерево в Москве без согласований не получится (речь, конечно, идет о центре города, а не у пустыре на окраине). Собственно, поэтому на Тверской и применено мобильное озеленение (а не посадка деревьев в грунт), на тротуаре нет «живого» места под них.

Такая же история с велопарковками. Чтобы нижних полозьев не было видно, их надо закопать, что нельзя без хотя бы простейшего проектного наброска. А он уже стоит хоть и небольших, но денег, а, следовательно, соответствующего конкурса по 94 ФЗ.

Как сделано:

Как надо:

Если же сделать проект, то можно увидеть, что в место, где нужна велопарковка — ее вкопать попросту нельзя. Поскольку установленные велопарковки у нас делаются впервые, скорее всего, они будут не раз перемещаться по пространству (к примеру, площади у метро), пока не найдут наиболее удобное для велосипедистов место. Поэтому было принято решение применить простейший способ монтажа. В общем, если велопарковки не вкопать как следует — появляется Буслов, который говорит, что так категорически нельзя, мол, это некрасиво и не функционально. А если под каждую велопарковку делать небольшой проект — появляется Шульц, который говорит, что это зря выброшенные деньги))

Но вернемся к проводам. Все упирается в главное препятствие — подземные коммуникации. Оказывается (кто бы мог подумать?), что в городах под землей уже все давно исполосовано магистральными водопроводами, канализацией, газопроводами, электрическими кабелями и проводами связи.

Чтобы вы понимали, на геоподоснове улица выглядит так:

Не узнаете? Это кусочек хорошо знакомой многим Пятницкой улицы. Здесь все: газ, водосток, свет, связь и многие другие коммуникации. Попробуйте посадить тут хоть одно дерево. Еще надо знать, что у каждой коммуникации есть охранная зона, которая может составлять несколько метров, к примеру, чтобы корневая система деревьев не повредила кабели связи.

В результате, чтобы прокопать очередную траншею для нового провода нужно сделать проект (а это приличное время и деньги) и получить согласования от всех организаций, которые раньше вас заняли подземное пространство своими коммуникациями. Допустим, новый кабель пересекает газопровод, причем находится он там уже много лет и давно требует замены. Пока он лежит «тихо», заменой особо не заморачиваются. Но, если его потревожить земляными работами, то может произойти авария, поэтому очередной Мухосранскоблгаз даст согласование, только в случае, если ему поменяют газопровод, причем не за его деньги.  То есть, для того чтобы протащить очередной кабель, зачастую требуется платить за перекладку какого- нибудь газопровода (и не 2-3 метра трубы, а метров 500). Естественно, проще бросить кабель освещения «воздушкой».  Аналогично с водопроводом или с канализацией.

Вот тут мой друг Дима Терновский задается вопросом: как же можно было вкопать опору освещения ровно посередине тротуара? Неужели, мол, непонятно, что это неудобно пешеходам.
А теперь внимательнее посмотрите на фото, и увидите два колодца. Опытному инженеру они подскажут, что на всем протяжении тротуара вдоль проезжей части лежат какие-то коммуникации. И столб поставили ровно посередине между ними, в единственно возможное место на улице.

Очень непросто дела обстоят с проводами связи (например, телефонной). Оптоволоконный кабель — это не трубопровод, который с большими проблемами, но можно поменять частично. В случае телефонной линии нужно менять по несколько километров (!) кабеля. А это очередные раскопки и новые согласования. Более того, МГТС просто так не даст переложить свой кабель, а потребует с фирмы, производящей работы, финансовую компенсацию за тех абонентов, что на пару недель придется отключить. Ведь для МГТС — это недополученная прибыль. А, если вдруг под землей находится какая-нибудь спец. связь (Миноборона, ФСБ и т.д.), то копать просто могут не дать.

Поэтому, если надо «кинуть» одни провод — это многократно проще сделать по воздуху, чем под землей. Из-за этого постепенно каждый столб обрастает оболочкой из кабелей.

Но не думайте, что ничего и никогда нельзя сделать.  Можно и нужно, я всего лишь рассказываю, какие бывают сложности, которые не видны со взгляда обывателя. К примеру, на новых пешеходных зонах порядок навели, все провода убрали под землю!

P.S. Обязательно продолжу публикацию постов на темы, что и как у нас в городе устроено. А тут можете прочитать, что мы будем делать по Пятницкой ул. и Маросейке-Покровке.

UPD: вынужден уточнить, главный момент: я не оправдываю наличие опоры посередине тротуара или провода «воздушкой», лишь объясняю, как это появилось.

Tags: благоустройство, так и живем

Тянем провод от столба к дому: что нужно знать Статьи

Как выбрать надежный замок Нержавейка нержавейке рознь Профессиональный выбор инструмента для стройки, ремонта и домашней мастерской Рассказываем, за что отвечает коллекторная группа в системе “теплый пол” Выбираем запорную арматуру для домашнего водопровода Все статьи…

Для подключения потребителей — частных домов, гаражей, коммерческих и промышленных объектов — к линиям электропередач “по воздуху” используют самонесущий провод СИП 4, а также аксессуары для его растяжки, монтажа и создания ответвлений. Как правило, подключение к электросетям производят представители электроснабжающих организаций. Но необходимые материалы и комплектующие обычно приобретаются за счет заказчика. У вас есть возможность приобрести провод СИП и арматуру для его монтажа производства IEK и ENSTO в магазинах «Метизы». Переплачивать не придется. Вся продукция строго соответствует техническим требованиям энергоснабжающих организаций и предлагается по разумным ценам. CИП СИП расшифровывается как самонесущий изолированный провод. Такой провод предназначен для воздушных линий электропередач, состоит из нескольких токонесущих алюминиевых жил в плотной изоляции из полиэтилена, которая не стареет под воздействием солнечного ультрафиолета, не “дубеет” на морозе и на нее не налипает наледь. В свою очередь, подключение, выполненное проводом СИП, долговечно, надежно и при правильном монтаже безопасно. При монтаже воздушных электролиний могут использоваться несколько разновидностей провода СИП. При этом в проводах СИП-1, СИП-2 и СИП-3 имеется несущая алюминиевая жила со стальной “струной”-сердечником. Провод СИП-4 не имеет такой “струны”, он предназначен для монтажа по фасаду и создания абонентских ответвлений. Какой провод покупать Для подключения бытовых потребителей к однофазной сети используют двужильный провод СИП-4 с сечением токонесущих жил 16 мм, для трехфазных сетей 380V — четырехжильный провод СИП-4 4Х16А такого же сечения. Максимальный пролет (расстояние от столба до точки присоединения на фасаде для такого кабеля) — 25 м. Для большинства абонентских подключений этого достаточно. Если расстояние больше, электроснабжающая организация, скорее всего, потребует установить дополнительную опору (столб). Сколько покупать провода Столько, сколько вам требуется по проекту плюс обязательный запас на провисание и монтажные концы. На протяженные линии закладывают до 10% запаса. Но в нашем случае это не вполне корректно. Например, если проектное расстояние от столба до точки ввода 8-10 метров, то метрового запаса (10%) — на все про все точно не хватит. Во-первых, фактическое расстояние может быть чуть больше “проектного”, во-вторых, часть провода пойдет по фасаду к точке подключения. Поэтому в любом случае предусмотрите запас 3-4 м. Тем более что СИП 4 — самый демократичный по цене провод. Важно! Провод СИП предназначен исключительно для воздушных электролиний. Прокладка такого провода внутри здания и в подземных кабельных трассах не допускается. Арматура для подключения к электролинии Для подвешивания провода к электролинии потребуются анкерные зажимы и анкерные кронштейны. Бывают зажимы для двухжильного провода, например, зажим анкерный Ensto SО157.1 для 2-жильного СИП 16-35мм2 и четырехжильного провода, например, зажим анкерный Ensto SО158.1 для 4-жильного СИП 16-35мм2. По конструкции они почти не отличаются. Для абонентских подключений обычно используют такие зажимы: зажим анкерный IEK ЗАБ4*16-25 для 2/4-жильного СИП. Заклинивающая часть такого зажима нежно, но надежно обхватывает изоляцию натянутого провода. Анкерные зажимы имеют петлю из стальной проволоки, по форме напоминающую канцелярскую скрепку — она предназначена для подвешивания на кронштейны. Петли держат провод надежно, но при нештатной ситуации (например, при падении дерева на провода) они просто отстегнутся, не позволяя проводу утащить за собой столбы и кирпичи из фасада. Конструкция кронштейна зависит от материала, к которому вы собираетесь его крепить. Например, на деревянные конструкции кронштейн крепится посредством сантехнических болтов, для стен из газобетона или кирпича могут использоваться анкерные болты или химические анкеры. Бетонные столбы сверлить нельзя, поэтому к ним монтажные кронштейны плотно притягиваются бандажной лентой, например, лента бандажная 25 метров COT37, которая фиксируется специальными монтажными скрепами, например, скрепа бандажная СОТ36. Такое крепление достаточно, чтобы удерживать натянутый провод, но оно не приведет к повреждению опор при незапланированных нагрузках на отрыв. Заводим провод в дом Важно помнить, что провод СИП — алюминиевый, а его изоляция — горючая. Такой провод не предназначен для прокладки в помещениях. Вся электропроводка в доме выполняется силовым кабелем. То есть соединять алюминиевые и медные провода вам придется “на улице”. Технически для “перехода с алюминия на медь” вы можете использовать подходящие типы ответвительных зажимов, предназначенных для соединения кабеля (см. ниже). Но если щиток с электросчетчиком расположен в доме, такой способ присоединения, скорее всего, не устроит представителей энергоснабжающей организации — поскольку он даст возможность подключаться к проводам, минуя узел учета. Самый правильный вариант подключения СИП-провода — установка пломбируемого уличного щитка с вводным автоматом соответствующего номинала. Далее возможны два варианта: счетчик в том же уличном щитке или в другом, распределительном, который расположен в доме. Также возможен вариант присоединения, когда щиток со входным автоматом и счетчиком устанавливается на столбе. Как правило, именно на таком варианте чаще всего настаивают энергетики. Способ подключения и используемые для монтажа изделия те же. Но провода СИП-4 придется покупать на несколько метров больше. При таком подключении абонентский СИП со столба “ныряет” в щиток с вводным автоматом и счетчиком, далее — после счетчика — “забегает” обратно на столб и также, с использованием упомянутых кронштейнов, зажимов и бандажной ленты, “бежит” к вашему дому. Но в любом случае ТУ на сей счет должна выставлять энергоснабжающая организация. Да будет ток! Итак, когда линия собрана, а провода натянуты, осталось только подключиться к электролинии. Подключение должно производиться профессионалами, имеющими соответствующую группу допуска. Зажимы ответвительные, например, зажим ответвительный Ensto SLIW52 прокалывающий магистраль 16-150мм2 отпайка 1.5-16мм2 герметичный предназначен для присоединения абонентских ответвлений к линии электропередач. Для двухпроводного подключения (220V) потребуются два зажима. Для четырехпроводного (380V) — четыре. Подключение производится очень просто: электрик забрался на столб, накинул зажим на провод магистрали, вставил в него провод, ведущий к вашему дому, закрутил зажимную гайку. Обесточивать линию и отключать на время работ по подключению свет во всем дачном массиве не потребуется. Конструкцией такого зажима предусмотрено, что при затягивании изоляция проводов прокалывается, а место контакта заполняется контактной смазкой. Теперь вам достаточно включить вводной автомат и можно подключать любые электроприборы — ток побежит по проводам.

---

Присоединяйтесь

Главная | Контакты | Доставка и оплата | Помощь | Статьи | Обратная связь Новости | О компании | Система скидок | Вакансии
2023 Группа торговых компаний «Метизы» ®www. metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |

Какие кабели используются в опоре ЛЭП?

Что такое опора?

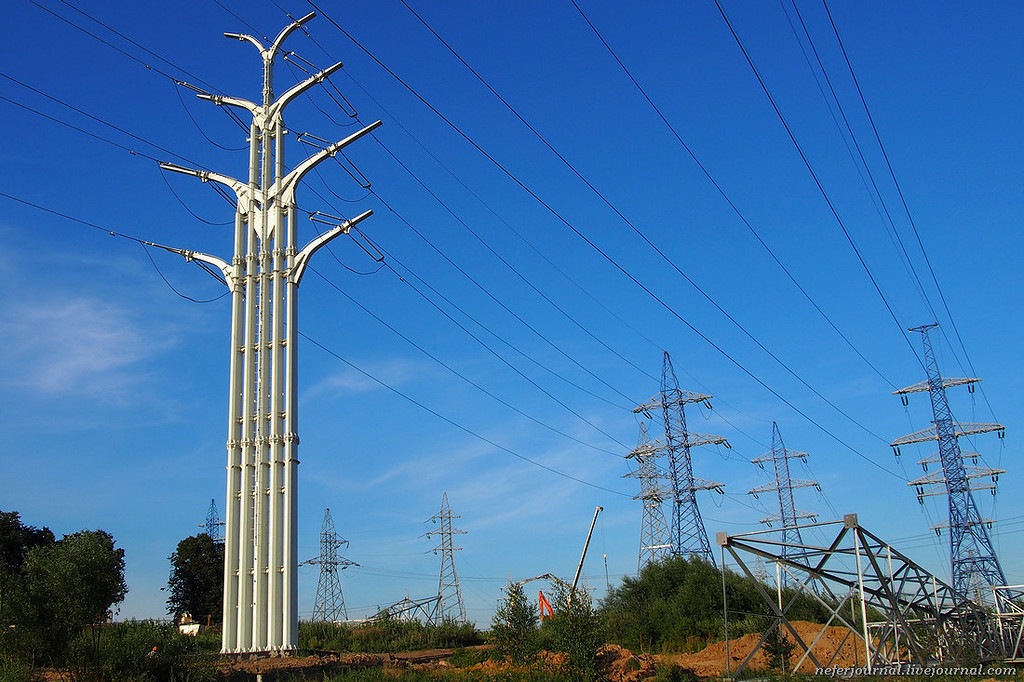

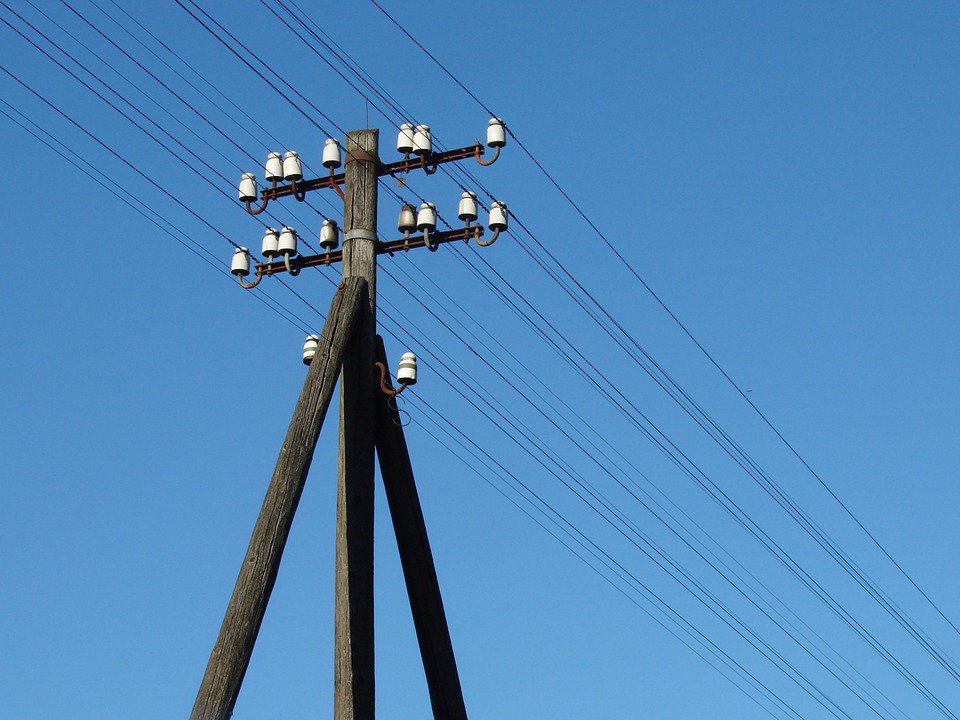

Опора электропередач представляет собой конструкцию из ценных пород дерева, металла или бетона, поддерживающую воздушные линии электропередачи и воздушные линии связи. Современный столб электропередач был спроектирован в Великобритании в середине 19 века. Подземные линии электропередач представляют собой достойную альтернативу воздушным линиям. Однако воздушные линии электропередач по-прежнему более распространены в городе и на селе, поскольку они дешевле.

Столбы электропередач несут силовые кабели и кабели связи. Некоторые имеют оба типа проводки одновременно, в то время как другие несут только один. Если на столбе электропередач проходят как линии электропередачи, так и линии связи, то первый размещают над вторым в целях безопасности. Силовые распределительные кабели воздушных линий электропередач из соображений экономии выполнены из алюминия.

Существует две категории линий электропередач, поддерживаемых опорами электропередач: распределительные фидерные линии, по которым электричество передается от подстанций к домам, и подлинии электропередачи, соединяющие местные подстанции с крупными региональными. Техническая разница между ними заключается в том, что подлинии передачи имеют более высокое напряжение.

Электрические силовые кабели, используемые в воздушных линиях электропередач

Алюминиевые воздушные линии Двойные, тройные и квадруплексные кабели являются основным типом проводов и кабелей, используемых в воздушных линиях электропередач. Квадруплексы — это трехфазные кабели с тремя алюминиевыми жилами и несущим проводом, используемые в линиях электропередач. Кабель триплекс имеет две жилы и несущий провод и используется для передачи мощности от инженерных сетей в помещения.

Алюминиевая коробка передач ACSR, AAC, AAAC — это неизолированные алюминиевые кабели, используемые в воздушных линиях электропередач для передачи электроэнергии. Разнообразие этих кабелей происходит из-за различий в проводниках.

AAC — это чистый алюминий с отличной коррозионной стойкостью, который часто используется в местах, близких к воде. AAAC-ASTM-B представляет собой алюминиевый сплав. ACSR-ASTM-B представляет собой кабель с жилой, армированной сталью. Он имеет повышенную износостойкость и обычно используется в линиях высокого напряжения.

Кабели связи, обнаруженные в линиях электропередач

• Коаксиальные кабели используются для соединения компьютерных сетей. Служебные кабели кабельного телевидения соединяют кабельное телевидение. Коаксиальные кабели десятилетиями использовались для воздушных линий связи. Причина их популярности в том, что они передают сигнал на большие расстояния с высокой скоростью. Кроме того, они имеют отличное экранирование, защищающее их от перекрестных помех и электромагнитных помех.

Волоконно-оптические кабели используются для подключения к Интернету и телефонной связи. Волоконно-оптические линии намного быстрее, чем коаксиальные, и имеют большую пропускную способность. Однако эти линии намного дороже для коммунальной передачи данных, поэтому используются не везде.
