30.03.2016 30.03.2016 / Ретро-проводка
Электрокоммуникации в жилых помещениях на заре электрификации монтировались из витого алюминиевого кабеля.
Две отдельные жилы в одинарной изоляции скручивались в витую пару и в таком виде монтировались на стену с помощью фарфоровых изоляторов. Распределительные коробки в то время не использовались.
Современная ретро-проводка изготавливается по современным технологиям и представляет собой достоверную имитацию старины, превосходя оригинал практически по всем техническим и эксплуатационным характеристикам. В конструкцию проводки добавлены элементы, необходимые для обеспечения безопасности в соответствии с современными нормативами.
Общая информация
Первый слой изоляции выполняется из винила, второй – оплетка из негорючего волокна, поверх него – декоративная оплетка из хлопчатобумажного волокна, стекловолокна или шелковых нитей. С целью обеспечения безопасности, тканевая изоляция из натуральных волокон пропитана огнеупорным лаком.
Токопроводящие жилы кабеля в стиле ретро выполняются из меди. Производятся два типа кабелей для ретро-проводки: осветительные и основные, для розеточных групп подключения. Различия между ними сводятся к толщине токопроводящих жил.
Для освещения используют кабели сечением 1,5 мм ², розеточную часть проводки выполняют из проводов 2,5 мм ². Для подключения электроплиты и других мощных потребителей электроэнергии придется прокладывать скрытые линии, так как ретро-кабели большего сечения не производятся.

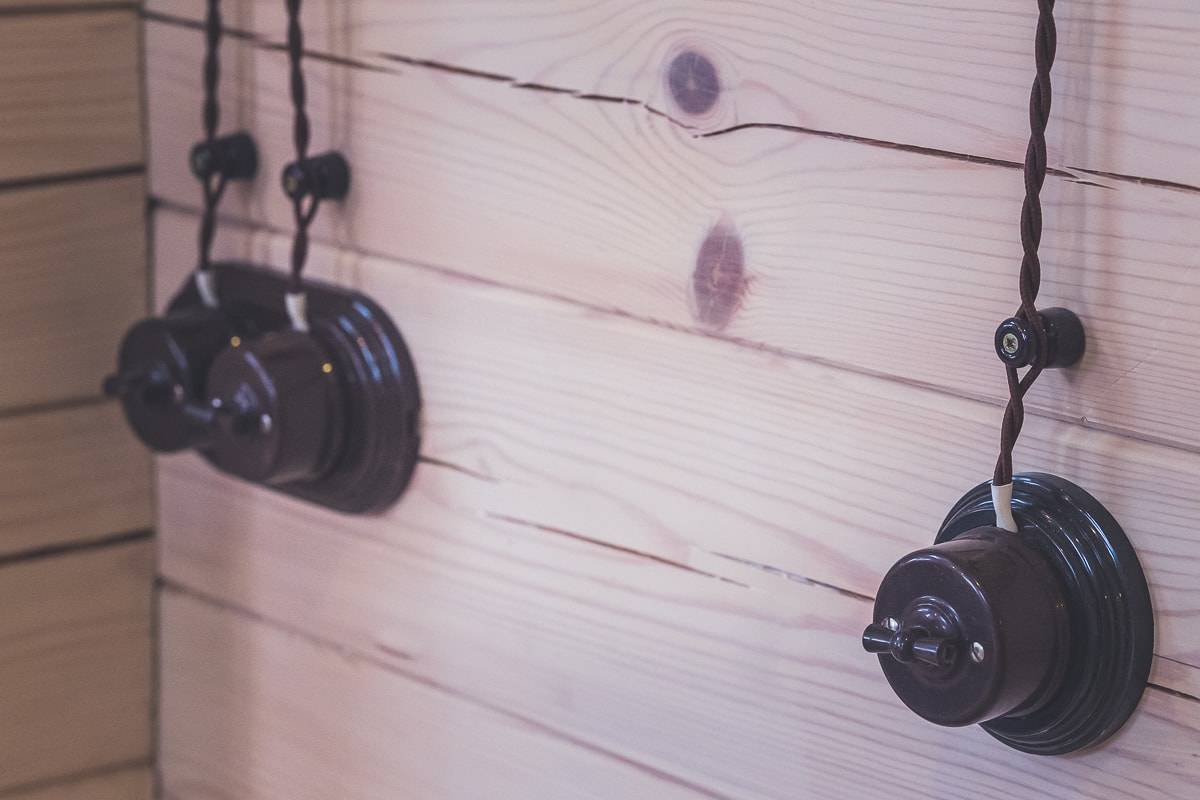

Образцы ретро-проводки в деревянном доме представлены на фото:
Электропроводка в стиле ретро применяется при оформлении в деревянном доме интерьеров в исторических стилях «простонародного» происхождения: винтаж, кантри, прованс, а также в некоторых вариациях стиля лофт. Оформление интерьера деревянного дома с элементами старины – решение распространенное и вполне естественное.
[attention type=green]Открытая (наружная) ретро-проводка на изоляторах отлично дополнит колорит выбранного стилевого направления в деревянном доме.
[/attention]
В домах из оцилиндрованного бревна качественно установить кабель-каналы технически невозможно. Поэтому установка на изоляторах остается единственным способом обеспечения электропитания при сохранении эстетики помещения.
Преимущества
Недостатки
- Открытость электрокоммуникаций на изоляторах имеет и отрицательные стороны. Прямым следствием расположения поверх опоры является меньшая прочность по сравнению с коммуникациями закрытого типа.
- Внешнее расположение конструктивных элементов предполагает наличие свободного пространства. В небольшом доме это может оказаться критичным.
- Если в доме предполагается наличие внутренней отделки, открытая проводка заметно усложняет отделочные работы во время ремонта.
[blockquote_gray]Представить современную квартиру без электроснабжения невозможно. Зато смонтировать проводку собственными силами вполне реально. Читайте в следующем обзоре, как сделать электропроводку в квартире своими руками.
Полезная статья, как правильно составить схему разводки электропроводки в квартире.
[/blockquote_gray]
Расчет материалов
Как правило, открытая проводка в стиле ретро на самом деле оказывается комбинированной. Выдержать единообразие стиля при подводе электроэнергии в дом и подключении мощных стационарных потребителей тока невозможно. Ретро-кабель большого сечения не производится
.[attention type=yellow]Вводной кабель и индивидуальные группы подключения вроде электроплиты, электрокотла и другого мощного оборудования монтируют скрытым способом. При расчете необходимого количества провода учитываются только осветительная и розеточная часть проводки.[/attention]
При выборе монтажных элементов стоит учесть небольшой нюанс: цены материалов сильно варьируют не только в зависимости от происходжения материала, но и в зависимости от цвета исполнения. Например, коричневый комплект обойдется едва ли не втрое дешевле синего или золотистого.
Ориентировочные цены на комплектующие:
- Кабель – 5 000 -15 000 руб/бухта;
- Ролик- изолятор – 20-50 руб/шт;
- Выключатель, розетка – 600-3600 руб/шт;
- Подложки и другие элементы изоляции
Кроме упомянутых элементов понадобятся распределительные коробки, саморезы или шурупы, клеммники или СИЗ. Крепежные элементы подбирают после выбора изоляторов. При этом исключается вероятность ошибки в размерах крепежа.
Набор инструмента для монтажа открытой проводки на изоляторах:
- Отвертка;
- Нож;
- Уровень;
- Пассатижи;
- Шуруповерт;
- Дрель.
Монтаж на изоляторах
Электромонтажные работы выполняются после окончания отделки, если таковая была предусмотрена. Порядок действий при монтаже открытой проводки выглядит следующим образом:
Ролики устанавливают с шагом примерно около полуметра, при этом расстояние между точкой подключения и ближайшим изолятором должно составлять не менее 5 см.
на поворотах устанавливают по два ролика на расстоянии 45 см под углом 45° относительно проложенного участка трассы
[attention type=yellow]Соединение проводов выполняется спайкой или с помощью клеммников. Для прохода сквозь стену применяются керамические проходники.[/attention]
Ретро-проводка в деревянном доме несложна в исполнении и как правило свидетельствует об отличном вкусе владельца дома.
Полезная и познавательная видео-инструкция, как правильно проложить ретро-проводку в деревянном доме:
