Почему начинают моргать светодиодные лампы: Почему моргает светодиодная лампочка? Ответ эксперта

Почему моргают светодиодные лампочки в люстре

Светодиодные лампы являются самыми современными источниками света. Они экономичны, надежны, эффективны и долго работают. Светодиоды безопасны для человеческого зрения и нервной системы, так как в них отсутствуют пульсации при правильном проектировании и подключении. При нарушении может наблюдаться мерцание, которое нужно исправлять.

Принцип работы и устройство

Светодиодные лампы имеют более сложное строение по сравнению с лампами накаливания или галогеновыми. В конструкцию входят следующие детали:

• Рассеиватель в виде полусферы. Выполняется из пластика или стекла.
• Светодиодная матрица.
• Алюминиевая плата для отвода тепла.
• Радиатор.
• Драйвер. Именно из-за некачественного драйвера чаще всего моргает лампочка.
• Основание цокольной части из полимера.
• Цоколь.

В классических источниках света напряжение подавалось напрямую к спирали, которая выполняла роль активного сопротивления. LED содержит в своем составе специальные преобразователи – драйверы. При подаче питания ток протекает через цоколь к преобразователю, а затем к самой светодиодной матрице. Преобразователь меняет ток и напряжение в оптимальные для функционирования величины.

Можно выделить следующие основные причины мерцания ламп:

• Постоянные скачки электричества.
• Низкие напряжения в сети.
• Неисправность компонентов в схеме.

Поломку нужно как можно быстрее найти и устранить.

Причины мерцания дешевых ламп

Дешевая продукция малоизвестных производителей нередко не соответствует заявленным характеристикам. Понижение стоимости товаров связано с использованием некачественных материалов и экономии на электронных компонентах. Это можно наблюдать в дешевых светодиодных лампочках, которые начинают мигать практически сразу же после приобретения. Производитель ставит дешевые драйверы, не использует радиаторы, и это влияет на работу устройства.

Моргание лампы встречается часто, но в большинстве случаев прибор сохраняет свою работоспособность. Если устранить причину мигания, лампочка может использоваться в течение заявленного производителем времени без вреда для здоровья.

В дешевых приборах не всегда возможно устранение неполадки. По этой причине рекомендуется сразу покупать проверенное устройство от надежного поставщика. На этапе покупки оно обойдется дороже, но все заявленные характеристики будут соответствовать рабочим параметрам.

Мерцание лампы из-за некачественного блока питания

Пульсациям подвержены не только дешевые лампочки. Приборы из среднего ценового сегмента также могут содержать в своей конструкции более дешевый источник питания, из-за чего будет наблюдаться мерцание при запуске.

Блок питания состоит из следующих элементов:

• Диодный мост с емкостным фильтром.
• Гасящий конденсатор.

Подается переменный ток, который проходит через диодный мост. При прохождении он преобразуется в постоянный ток необходимой величины, но с высокой пульсацией. Емкостный фильтр и гасящий конденсатор снижает мерцание. Ток с выровненными характеристиками попадает на осветительный прибор, благодаря чему лампа работает в штатном режиме. В случае использования некачественных компонентов схема не сможет достичь нужных характеристик, из-за чего будет наблюдаться мерцание.

Мигание может быть обнаружено как на одной лампочке, так и на целой группе. Причины этого явления одинаковы, и их нужно устранять, чтобы не сокращался рабочий ресурс приборов. Неисправность может проявляться в выключенном и включенном состоянии.

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

Влияние подсветки выключателя

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника.

Наведенное напряжение

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Способы устранения

Если лампочки мигают из-за подсветки на выключателе, нужно выполнить разрыв цепи. Есть 6 основных способов устранения неполадки:

• шунтирование резистором;
• шунтирование конденсатором;
• подключение подсветки отдельным проводом;
• использование проходного выключателя;
• демонтаж подсветки внутри выключателя;
• включение параллельно светодиодной обычной лампочки.

Отключение подсветки выключателя – это самый простой способ. Для начала переключатель демонтируется, а провода для подсветки отключаются. Также можно выполнить замену старого выключателя на новый. Рекомендуется брать прибор с неоновой подсветкой – она мерцает реже, чем светодиодная.

При моргании группы источников света можно поставить вместо них одну лампу накаливания с небольшой мощностью. Мерцание должно пропасть, но нужно учитывать, что будут нарушены эстетические свойства люстры.

Устранить неполадку помогает установка маломощного резистора на 50 кОм для мощности 2 Вт. Работа должна проводиться качественно, иначе есть риск возгорания. Все контакты надо надежно заизолировать.

Моргание может происходить из-за проблем с изоляцией. Нарушение ее целостности приводит не только к нестабильной работе лампы, но и к опасности для здоровья человека.

Устранить токи утечки можно только при помощи ремонта проблемных участков цепи. Иногда может потребоваться замена всей электропроводки в квартире или доме.

Моргание лампочки при включенном переключателе

Если выключатель находится в активном состоянии, можно выделить две причины мигания:

• Слабое напряжение. Любой источник света чувствителен к низкому напряжению. Если в светодиодной лампочке установлен качественный драйвер, стабильная работа может достигаться и при 180 В. Лампы без качественного драйвера выключаются уже при 200 В. Мерцания при напряжении ниже 220 В будут наблюдаться с разной частотой и будут прекращаться при достижении нормальных рабочих значений.
• Некачественный блок питания. Если напряжение в сети нормальное, неполадка может быть связана именно с блоком питания. Использование некачественных элементов не позволит устройству выравнивать ток и приводить значения к оптимальному уровню.

Выявить причину мерцания при включенном состоянии можно двумя способами:

• С использованием карандаша. В абсолютно темной комнате должен включаться только тестируемый светильник. Перед ним нужно быстро провести карандашом. Если за ним остается сплошной след, мерцания нет. Если же след прерывистый, пульсации присутствуют.
• Тест с камерой на смартфоне. Нужно включить лампочку и навести на нее камеру на расстоянии примерно метр. При мерцании на экране появятся темные полосы. Если мигания нет, изображение будет равномерным и одного цвета.

Светодиодная лампа мигает после включения:

• При скачках напряжения устанавливается стабилизатор. Он приводит ток к нужным параметрам и одновременно предотвращает преждевременные поломки электроприборов.
• Блок питания можно модернизировать самостоятельно. Для этого следует подобрать качественный сглаживающий конденсатор и поставить в схему.

Пользователи, имеющие навыки в электротехнике, смогут самостоятельно сделать надежный драйвер.

Как определить причину мигания

При устранении неполадок, связанных со светодиодной лампой, важна оперативность. Чем быстрее будет определена поломка и исправлена, тем дольше прослужит источник света. Если повреждение связано с проводкой или изоляцией, то поломка может стать причиной возгорания или поражения человека электрическим током.

• Проверка фазового провода. Он должен подсоединяться правильно к одному из контактов на выключателе. Если же ток поступает на лампу подсветки, светодиод будет мигать. Определить фазу можно с помощью индикаторной отвертки или тестера.
• Замер температуры окружающей среды. Температуры выше 50 градусов не позволяют светильнику стабильно работать, поэтому нужно понизить температуру или перенести и установить лампу в другое место.
• Замена выключателя с подсветкой на устройство без нее или выключение подсветки.
• Установка маломощной лампы накаливания вместо одной светодиодной.
• Осмотр электропроводки, качества изоляции.
• Проверка стабильности напряжения при мерцании во включенном состоянии.

Когда все параметры будут в норме, рекомендуется поменять светодиодную лампу на качественный аналог известного бренда.

Мерцание компактных люминесцентных ламп (КЛЛ) и его негативное воздействие на самочувствие человека — давно известный факт. Более чужды случаи, когда мигает светодиодная лампа. Казалось бы, такой источник света лишен практически всех недостатков КЛЛ, но все равно находится масса причин, из-за которых может возникнуть отрицательный эффект.

Мерцание негативно воздействует на зрение, приводит к быстрому утомлению глаз, снижению умственной деятельности и трудоспособности. Если коэффициент пульсации превышает 20 %, крайне не рекомендуется писать, читать или смотреть на монитор компьютера.

Для начала определите, в каких ситуациях мигает лампочка — при включенном или выключенном свете. В зависимости от ответа причины бывают разными.

Причины мигания при выключенном свете

Нередки случаи, когда моргает лампочка при выключенном свете. При отсутствии напряжения есть две наиболее распространенные причины. Первая связана с применением выключателя с ночной подсветкой — происходит неполное размыкание цепи, из-за чего малый ток, поступающий на светодиод, со временем заряжает конденсатор изделия, расположенный в драйвере. Появляется небольшое свечение или мерцание.

Вторая причина связана с низким качеством изделия. Брендовые электротехнические приборы не будут мерцать при наличии выключателя с ночной подсветкой, поскольку установленные конденсаторы характеризуются повышенной емкостью. Придется заплатить большую стоимость, но зато полностью исключаются проблемы с миганием.

При установлении причин возникновения мерцания следует ориентироваться на периодичность (частоту) вспышек.

Неисправность и проблемы проводки

При регистрации мигания после отключения подачи электроэнергии проверьте, куда ведет кабель с фазой от распределительного щитка, поступает на контакт выключателя или непосредственно на осветительный прибор.

Правильная схема всегда построена через выключатель! В противном случае при соединении со светильником схема попадает под потенциал, поэтому избавиться от мигания не выйдет. Это первое, на что следует обратить внимание.

Важно! Чтобы определить фазовый провод, воспользуйтесь индикаторной отверткой.

Как только будет установлено правильное подключение, проверьте, перестала ли лампочка мигать. Если мерцание по-прежнему есть, причина кроется в наведенном напряжении. Потенциал на отключенном кабеле может появиться при близком расположении силового провода. Всерьез задумываться о полной замене электрической проводки нужно, если в цепи используется обычный выключатель без ночной подсветки.

Если эксплуатируется выключатель с подсветкой, сначала воспользуйтесь методом, описанным ниже.

Наличие выключателя с подсветкой

Неприятный сюрприз, связанный с миганием светодиодной лампы в светильнике, нередко связан с наличием выключателя с подсветкой. Возможно, ранее использовалась обычная «лампочка Ильича», на которую подсветка никак не влияла. Светодиодные изделия более чувствительны к такой цепи. Проблема актуальна для любых приборов, оснащенных электронным блоком управления, включая КЛЛ.

Если отсутствует возможность приобретения более дорогостоящего брендового товара, есть другой способ устранения мерцания — параллельное подключение резистора или конденсатора. Электротехнический элемент можно спрятать внутри патрона или с задней части выключателя. Для выключателя необходим конденсатор неполярного типа на 0,1 – 1 мкФ с максимальным напряжением 630 В.

Отличным вариантом станет металлопленочное изделие, на боковой части которого имеется надпись 104 – 630 V или 105 – 630 V. Оно не потребляет активную мощность, не нагревается в процессе эксплуатации и устраняет любые сетевые помехи от остальных приборов.

При подключении к патрону воспользуйтесь резистором на 0,5 – 1 Вт и сопротивлением 1 МОм. Элемент малогабаритен, что играет важную роль при установке в ограниченном пространстве. Характеризуется низкой стоимостью. Для выключателей на две клавиши следует монтировать два конденсатора или резистора.

И резистор, и конденсатор, независимо от электрической схемы, пожароопасные элементы. Важно соблюсти дополнительные меры безопасности — избежать касания с кабелем или корпусом арматуры, выполнить изоляцию термоусадочной трубкой.

Достаточно прост выход из ситуации при использовании люстры на множество плафонов: вкрутите в один из патронов обычную лампу накаливания любой мощности, выполняющую функции шунтирующего резистора.

Плохое качество

Причиной мерцания может стать низкое качество источника света. Дешевые светодиодные лампы оснащены блоком питания с гасящим конденсатором, использующимся вместо электронного драйвера. В нем есть емкостный фильтр, прикрепленный к диодному мосту, из-за чего устройство при неблагоприятном внешнем воздействии стабильно не функционирует.

Мигание нередко появляется из-за недостатков конструкции. Это происходит как во включенном, так и в отключенном состояниях. Их можно эксплуатировать в подсобках и коридорах, но для освещения жилых помещений, особенно детских комнат, рекомендуется покупать более качественные изделия.

Мерцание при включенном выключателе

Одна из причин мигания светодиодов — плохой монтаж. При ненадежной фиксации контактов и элементов цепи появляются неблагоприятные явления, включая мерцание LED-диодов. Подключая кабель, важно соблюдать полярность устройства. Значительно упрощается монтаж при цветной маркировке проводов.

В старых строениях используйте индикатор и мультиметр, позволяющие найти фазовый и нулевой проводники. Неправильное подключение приведет к постоянному напряжению в цепи (хоть и небольшому), поэтому лампа будет периодически мерцать. В редких случаях проблема решается путем замены старого трансформатора на блок питания для гибкой ленты.

Малое напряжение в электросети

Для измерения напряжения в сети используют специальное устройство — мультиметр или вольтметр. В случае нормального значения на индикаторе высветится 215 – 225 В. Такие погрешности считаются допустимыми. Если увидите что-то менее 200 или более 230 В, следует обращаться в ЖЭК или электросети по району. Организация должна самостоятельно произвести замеры и при несоответствии отрегулировать работу силового трансформатора на ближайшей подстанции.

На практике бывают случаи, когда ремонтники не могут отрегулировать напряжение в соответствии с ПУЭ. В таких ситуациях требуется подключение ограничителя тока или стабилизатора напряжения.

Применение диммера

Далеко не все светодиодные лампы пригодны для эксплуатации в цепи с диммером (устройством, предназначенным для изменения яркости). Если через данный элемент включить источник, может появиться мерцание. При повышении мощности мигание может исчезать.

Выход в данной ситуации — включить светильник без каких-либо приборов, снижающих напряжение, либо не выставлять тумблер диммера на крайние положения.

Устранение мерцания

Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.

Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.

Отключение диода

Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.

Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.

Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.

Замена коммутирующего аппарата

Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.

Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.

Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.

Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.

Включение дополнительной лампы

Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.

Шунтирующий резистор

Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.

Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.

У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.

Заключение

Мерцание светодиодной лампы негативно сказывается и на здоровье человека, и на функциональности самого прибора. Избавиться от мигания достаточно просто.

Если не разбираетесь в принципах и теории электротехники, вызовите компетентного специалиста. В остальных случаях рекомендуется выявить причину и оперативно устранить ее, используя один из методов, описанных выше.

Светодиодные лампы самые востребованные на сегодня источники искусственного освещения. Это неудивительно – они долговечны, экономичны и абсолютно экологически безопасные. Но и они неидеальные, ведь случается, что в их работе происходит сбой. Одна из частых проблем это мигание. Ситуаций, почему моргает светодиодная лампочка при выключенном свете, может быть несколько, самые распространенные рассмотрим далее.

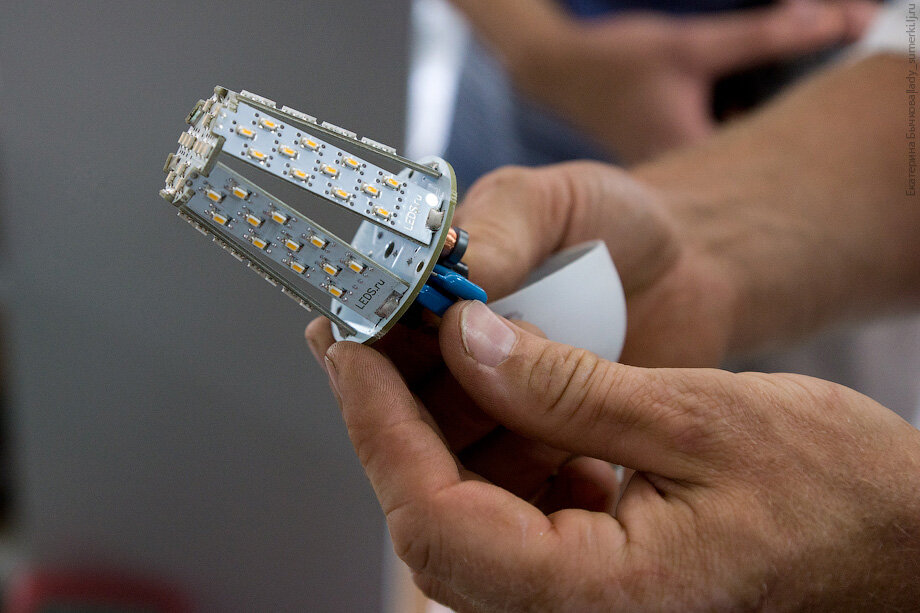

Устройство светодиодных ламп

Чтобы разобраться в причинах этой проблемы, рассмотрим, для начала устройство лампы и ее принцип работы.

Светодиодная лампа состоит из:

1. Цоколя.
2. Корпуса.
3. Драйвера.
4. Платы со светодиодами.
5. Рассеивателя.

В зависимости от типа лампы конструкция может несколько изменяться, так у филаментных ламп нет рассеивателя как такового, а лампы типа «кукуруза» и варианты для точечных светильников вообще часто выполняются без него.

Неизменно у всех типов светодиодных ламп, рассчитанных на подключение к питающей сети 220 В, одно – это драйвер. Он может иметь различную схему и исполнение, но его задача сформировать нужные напряжения, а в идеальном случае – требуемый ток для работы светодиодной лампы.

Конструкция светодиодной лампы

Так вот в корпусах дешевых ламп устанавливают источник питания на балластном (гасящем) конденсаторе. Это дешевая схема, больше ничем примечательным она не отличается. Использование ее для питания светодиодов – это кощунство, отсутствие стабилизации по току и напряжению убивает лампу достаточно быстро, этому способствуют любое превышение напряжения выше номинального уровня в электропитающей сети. А их в наших линиях более чем достаточно. Поэтому обычно дешевые лампы сгорают достаточно быстро.

В моделях подороже используют хоть и безтрансформаторные, но импульсные понижающие преобразователи напряжения, в которых даже есть цепочка обратной связи для стабилизации напряжения или тока. Их еще называют драйверами.

Причины мигания светодиодных ламп, при выключенном свете

Основной причиной мигания светодиодных ламп при разомкнутом выключателе является протекание тока через лампу. Звучит весьма несуразно, ведь ток в разомкнутой цепи не может протекать.

Но давайте разберемся на примере самого распространенного варианта. В подавляющем большинстве случаев такая проблема возникает, если у вас установлен выключатель с подсветкой. В роли подсветки чаще всего выступает неоновая лампочка или светодиод. В любом случае для его свечения нужна замкнутая электрическая цепь, чтобы ток протекал от фазного провода к нулевому.

Основная причина мигания

В классической схеме подключения неоновый индикатор стоит параллельно выключателю, когда он разомкнут, ток течет по цепи:

Фаза – подсветка – выключенная лампа – ноль

Когда вы устанавливаете лампу накаливания – никаких проблем не возникает. Т.к. ток который проходит через неоновый индикатор крайне мал (единицы миллиампер), настолько, что протекая через холодную спираль лампы накаливания, не вызывает и малейшего ее свечения.

Проблемы мигания освещения при выключенном свете могут начаться при переходе с ламп накаливания на энергосберегающие лампы (компактные люминесцентные и светодиодные). Устройство компактных люминесцентных ламп чем-то похоже на LED-лампы, присутствует разница в схемотехнике и источнике света, но сама конструкция схожа — в обоих встроен преобразователь для питания источника света.

Вывод: если у вас установлен выключатель с подсветкой, то через лампу любого типа протекает ток. Допустим, у нас установлены светодиодные. Такого малого тока недостаточно для запуска преобразователя в работу, или для свечения светодиодов, если в лампе нет нормального преобразователя. Но на входной цепи источника питания (драйвера) установлен выпрямитель, например, диодный мост, на его выходе установлен фильтрующий конденсатор. Вот этого тока достаточно, чтобы зарядить конденсатор. Он постепенно заряжается, накапливая энергию. Когда напряжения на его обкладках становится достаточным для запуска преобразователя (в схемах с балластным конденсатором – для открытия диодов), тогда происходит включение светодиодов на короткий промежуток времени. Энергия, накопленная в конденсаторе, рассеивается на эту вспышку и процесс повторяется.

Ток может утекать и не через подсветку, а, например, через изоляцию проводов, ведущих к выключателю (обычно их два, или больше, если управляют несколькими группами ламп), при ее плохом состоянии может протекать малый ток мимо выключателя. Но мерцание в таком случае – это меньшее из зол. Плохое состояние изоляции в электропроводке ведет к ряду проблем, вплоть до пожара.

Есть еще одна причина. Если выключатель размыкает нулевой, а не фазный провод (как положено). Тогда может мерцать лампа и без подсветки в выключателе, если, опять же, есть утечка на ноль или на землю, это может быть, если, у вашей проводки плохое состояние изоляции и провода лежат во влажных стенах.

Также мы собрали для вас не всегда логичные и не всегда понятные версии из интернета. Авторы не пытались объяснить, что они имели в виду, но вот они:

1. Источник сильного электрического поля возле лампы (но как это относится к БЫТОВОМУ освещению?).
2. Плохое состояние или старая LED-лампочка (от старения она может мерцать, но только во время работы, т. е. когда она включена).
3. Емкость кабельной линии. Безусловно, возможна и такая причина, но большинство пользователей ищут причины мерцания у себя в квартире, а какая линия в квартире может быть настолько длиной, чтобы ее емкость имела значительное влияние на электрические приборы?

Способы устранения неисправностей

Исходя из вышеописанного – наша цель сделать так, чтобы при разомкнутом выключателе ток через лампы не протекал. Рассмотрим методы решения этой проблемы.

Демонтаж подсветки в выключателе

Если проблема из-за подсветки, то самый простой вариант – убрать ее. Для этого нужно разобрать выключатель, предварительно выключив напряжение на этой линии или во всей квартире. Прежде чем касаться руками клемм на выключателе или других его рабочих частей, лучше дополнительно проверьте наличие напряжения индикаторной отверткой. Во время вашей работы его там быть не должно.

Далее, нужно вытащить из стены сам выключатель и откусить провода, которые идут к подсветке, или вынуть блок подсветки (в зависимости от конструкции). Собрать все обратно и проверить результат работы.

Отдельный нулевой провод

Вариант посложнее, если у вас наружная проводка или вы делаете ремонт, вы можете проложить дополнительный нулевой провод к выключателю. В итоге к подсветке будет подсоединяться нулевой провод и фазный провод индивидуально, а она будет работать, и лампа не будет мерцать.

Установка дополнительного сопротивления (шунтирующего резистора)

Чтобы оставить подсветку и не прокладывать новый кабель, нужно добавить параллельно светодиодной лампе резистор.

Удалению мерцания поспособствует установка в цепь дополнительного сопротивления. Элемент, который будет внедряться – резистор мощностью 2 Вт, с сопротивлением 50 кОм. При использовании этого способа не потребуется удалять световой индикатор на выключателе. Резистор можно установить как непосредственно в корпусе самого светильника, так и в распределительной коробке.

Резистор установленный в распределительной коробке

Смысл этого действия заключается, в том, что светильник зашунтирован резистором, ток индикатора теперь протекает через него. Соответственно он мигать больше не должен.

Так подключать резистор нельзя

Подключение лампы накаливания

Вариант подходит для многорожковой люстры, если в ней установлено несколько ламп, можно заменить одну из них на лампу накаливания. Тогда остальные мерцать не будут. Это сомнительное решение. Вы получаете разнотипный световой поток по яркости, цветопередачи, цветовой температуре. В некоторых светильниках будет видно, что у вас вкручены лампы и это смотрится, мягко говоря, некрасиво. Да и использовать энергосберегающие лампы и при этом вместо одной из них вкрутить лампу накаливания – странная экономия, ведь одна лампа накаливания, которая будет выдавать такой световой поток как светодиодные, может потреблять больше всех остальных в люстре.

Подключение конденсатора

Сопротивление греется, лампа накаливания много потребляет и выбивается из общего вида. Есть вариант установить параллельно светильнику конденсатор. Если подсветка светодиодная – конденсатор должен быть емкостью 0,5–1 мкФ, на напряжение не менее 400 В, если неоновая – то емкость можно поменьше. Конденсатор зашунтирует лампу по переменному току, и индикация на выключателе останется исправной. К тому же он будет выполнять и фильтрующую роль, слегка подавляя помехи от импульсного источника питания в лампе.

Правила безопасности

При проведении любых из представленных действий необходимо соблюдать правила безопасности:

1. Работать с проводкой только после выключения напряжения.
2. Для определения фазы и ноля использовать индикатор.
3. Не касаться оголенных кабелей руками, запуск проводить после проверки правильности подключения.
4. Использовать инструменты с изолированными (диэлектрическими) ручками – пластмассовыми или резиновыми.

Почему начинают моргать светодиодные лампы. Из-за чего мигает светодиодная лента и как это исправить

Светодиодная лента является очень распространенным элементом современного тюнинга автомобиля. Это безопасный и относительно недорогой способ, посредством которого можно придать вашему транспортному средству оригинальности и эффектности. Такие устройства достаточно экономичны и долговечны, так как рассчитываются на напряжение в 12В, которое выдается автомобильным аккумулятором, а также вполне удобны для самостоятельной сборки на автомобиле.

Помимо всего прочего, светодиодные ленты являются фактически универсальными, ведь им можно придать любую форму, производить плавную регулировку яркости и угла освещения. Местоположение такого рода подсветки будет зависеть только от предпочтения автомобилиста – такая лента может крепиться во всех, даже самых труднодоступных местах транспортного средства.

Очень часто такие элементы дизайна применяют в салоне, в качестве подсветки на сидениях, панели приборов и потолке. Снаружи делают , днища транспортного средства, номерных знаков и багажника. На самом деле, все будет зависеть только от фантазии автомобилиста и его предпочтений.

По своей конструкции светодиодная лента включает в себя провода и диоды. Данные детали располагаются непосредственно на металлической подложке. Подложка в большинстве случаев разделяется на небольшие автономные блоки, которые при необходимости можно свободно подключить к источнику питания, как цепочкой, так и отдельно. Самый простой блок предусматривает наличие трех светодиодов, которые соединяются последовательно. Именно это количество является самым оптимальным, так как от стандартного источника питания, который имеет напряжение в 12В, на каждый световой диод будет поступать необходимое напряжение в 4В.

1. Причины мигания светодиодной ленты

Причин для мигания устройств светодиодной ленты может быть множество. Рассмотрим самые основные и распространенные моменты в современном автомобильном мире. Так, первая причина кроется в блоке питания, в котором попросту не хватает необходимого количества мощности, вследствие чего может подсаживаться напряжение. Зачастую, при проектировании устройства производители склоняются к тому, чтобы делать запас мощности на пятую часть элемента. Тем не менее, даже такого дополнительного заряда не всегда хватает. Проявляется проблема не сразу.

Изначальным фактором является перегрев устройств электроники и микросхем. Именно это является наибольшей проблемой китайских изделий неизвестного производства, мощность которых завышена. Фирменные устройства будут выдерживать все заявленные технические параметры, да еще и с запасом.

Вторая причина мигания может заключаться в неаккуратной и грязной пайке. При непосредственной пайке устройства светодиодной ленты довольно часто используется флюс с кислотой.

Вследствие процедуры припаивания на контактной площадке будет оставаться этот химический элемент, который будет медленно разъедать медную основу. Едкий флюс нельзя использовать, так как он очень опасен. Тем не менее, он может быть заменен любым другим подходящим составом.

Проблема может крыться и в видах соединителей. При использовании коннекторов может происходить окисление контактной площадки, что в большей степени вероятно во влажных помещениях. Вследствие окисления проводов будет происходить чрезмерный нагрев такого рода соединения, что повлечет за собой подгорание контактов, а это не самым лучшим образом скажется на работоспособности всей системы. Отдельного внимания заслуживает случай, когда диодные ленты подключаются к высокому напряжению. Сразу же важно отметить, что такого рода прямое подключение может сразу же «спалить» все новые светодиоды.

2. Как избежать мигания светодиодной ленты

Для того чтобы долго не мучиться в схемах и догадках, необходимо попросту разделить светодиодное освещение на несколько функциональных блоков: диммер, источник питания, блок управления, светодиодная лента, соединители, пульт дистанционного управления, усилитель. Для того чтобы произвести диагностику всевозможных проблем и неисправностей, автомобилисту потребуется использовать устройство мультиметра или вольтметра для измерения напряжения. Изначально необходимо произвести проверку входного напряжения на блоке питания, которое должно достигать 220 В.

После этого на выходе источника питания следует также замерить напряжение, которое должно составлять 12В, так как регулируется непосредственно резистором. Далее производится измерение на контактах ленты, которое достигает 12В, так как именно контроллер будет производить управление яркостью каждого цвета. После этого проверяется вольтаж на корректоре. Делается это в том случае, если определенный участок не горит или очень тускло мигает.

Диммер или блок управления довольно часто комплектуют пультом дистанционного управления. Неисправность пульта может быть причиной отсутствия света или снижения яркости свечения до минимума. Кроме того, кнопка может застрять в нажатом состоянии, или же обыкновенное загрязнение вызвало замыкание контактов.

3. Другие неисправности светодиодной ленты

Зачастую светодиоды выходят из строя в прожекторах фар и специальных лампах. В своем подавляющем большинстве происходит это с подачи того, что они подключаются последовательно и по несколько штук. Важно заметить, что если один светодиод перегорел, остальные начинают работать неисправно или просто отключаются. Обнаружить причину неприятности обычно довольно просто, так как можно попросту визуально определить сгоревший светодиод, который будет отличаться характерной черной точкой в середине устройства. Кроме того, можно проверить устройство тестером.

Делается это как со сгоревшим диодом, так и в сравнении сопротивления с соседними. Также можно по очереди коротить соседние диоды, а при замыкании неисправного остальные светодиоды просто вспыхнут. Для того чтобы предупредить моргание и мигание, необходимо сделать один небольшой регулируемый драйвер. Делается это для того, чтобы каждый отдельный диод можно было включить в автономном режиме и по отдельности.

С помощью таких процедур автомобилист сможет не только определить причины неисправностей и сами проблемы со светодиодами, но и обнаружить конкретные диоды, которые пришли в негодность и нуждаются в замене или ремонте.

Подписывайтесь на наши ленты в

Оформление интерьера с помощью светодиодной ленты – явление распространённое. Тем более что теоретический срок службы светодиодов исчисляется десятками тысяч часов, а разнообразие цветовой гаммы позволяет подобрать любые оттенки. На самом же деле сбои в работе подсветки наступают гораздо раньше и проявляются, как правило, в виде частого мерцания или мигания отдельных сегментов. Об этом свидетельствуют жалобы потребителей, оставленные на разных интернет-ресурсах.

Почему мигает светодиодная лента и как избежать подобных неприятностей в будущем? Попробуем разобраться.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях).

Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать .

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант. При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона.

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Доказать неисправность RGB-контроллера можно методом его исключения из цепи питания. Для этого на каждый цвет светодиодной ленты поочередно подают +12В и наблюдают за стабильностью свечения.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

Читайте так же

Повсеместное увлечение светодиодными лентами в быту – явление, обусловленное, в первую очередь, их экономичностью. Утверждается, например, что разница в мощности обычных и светодиодных ламп — чуть ли не десятикратная. На самом деле реальный эффект намного меньше, поскольку в расчёт вступают как экономические факторы (стоимость), так и конструктивные (включая и фирму-производителя). Однако световой поток, создаваемый лентами светодиодного освещения, всё-таки достаточно мощный, что во многих случаях предопределяет конечный выбор.

Тем не менее, со временем светодиод начинает мигать. Раньше это произойдёт с изделиями и источниками питания китайского производства, но и вроде бы надёжный Armstrong, как оказывается, также далеко не безгрешен. Разобраться почему моргает светодиодная лента во включенном состоянии мы и попробуем с помощью материалов этой статьи.

Почему вредна любая пульсация напряжения в источнике света

Изменение текущего значения светового потока особенно неблагоприятно сказывается при выполнении работ повышенной точности. С этой целью СНиП 52.13330-2011 ограничивает предел перепадов освещённости величиной в 12…20%. Однако эта норма касается только производств, на которых выполняется изготовление или сборка мелких и особо мелких деталей и узлов. Здесь всё понятно: уставшие глаза сборщицы могут пропустить какой-то особенно важный с точки зрения качества переход, неправильно расположить компонент электронной схемы и т.д. В итоге – брак, финансовые потери и прочие неприятности. А как с пульсацией дело обстоит в быту?

Обычные лампы накаливания работают, как известно, от сети переменного тока с номинальным напряжением 220 В и частотой 60 Гц. Мигают они соответственно, точно такое же количество раз. Период между пульсациями составляет 10 мс, что человеческим глазом не воспринимается. Если напряжение стабильное, так и будет.

Однако на практике скачки напряжения в бытовых электросетях многоэтажных зданий довольно заметны, что можно проверить при помощи обычного пилота со встроенным конденсатором. Фактическое напряжение может колебаться в пределах 215…240 В (на что и рассчитано большинство бытовых электроприборов). Много это или мало?

Мы не слишком ошибёмся, если предположим прямую зависимость между напряжением и освещённостью, создаваемой лампой накаливания, поскольку тепловая мощность разогрева колбы и корпуса так же будет увеличиваться или уменьшаться. Тогда коэффициент пульсации составит:

Обычно напряжение в бытовых генерирующих сетях может снижаться и до 190…200 В, тогда коэффициент пульсации увеличится до 22…22,5%., Это, в общем, соответствует верхнему пределу колебаний, которые допускаются вышеупомянутыми СНиП 52.13330-2011. Таким образом, относительно ламп накаливания проблем с мерцанием не возникает. Со светодиодами же дело обстоит далеко не так просто.

Почему мерцает светодиодная лента во время работы

Вспомним, что светодиод представляет собой полупроводниковый прибор, работающий от автономного блока питания постоянного тока, причём для стабилизации условий работы в цепь включается ещё и сглаживающий конденсатор. По какой же причине появляются пульсации освещенности?

Причина подобной неприятности следующая. Для того, чтобы лента из LED-светильников давала требуемую освещённость, кроме надёжного источника питания, необходимо наличие двух микросхем:

• Для преобразования исходного переменного тока в постоянный, которая состоит из ключа управления (драйвера), детекторов тока и напряжения, выпрямителя, балластного резистора, катушки индуктивности и двух конденсаторов. На выходе эта схема даёт 5…6 В (зависит от рабочего напряжения на светодиодной ленте) при 100 мА тока. Отметим (это важно!), что напряжение на выходе не имеет гальванической развязки;
• Для стабилизации параметров яркости свечения схема включает в себя два мощных транзистора, балластный резистор, дроссель и высокочастотный диод, который и передаёт результирующую мощность от блока питания на светодиоды в ленте.

Таким образом, в схеме управления присутствует сразу два выпрямителя (иногда вместо них используют мостовую схему). По причине последовательности процесса выпрямления тока, интервалы между пульсациями возрастают вдвое, а фактическая частота мерцаний может ставить 30…35 Гц, что болезненно воспринимается человеческим глазом.

Мерцание светодиодной лампы хорошо видно, если снимать ее на видео:

Как выглядит мерцание светодиодной лампы, если снимать на видео

Почему светодиодная лента начинает мерцать со временем

Во-первых, важно, в каких условиях производился монтаж светодиодной ленты. Повышенная влажность в помещении, отсутствие влагопоглощающей подложки и, как следствие, неизбежное окисление контактов вызывает повышенный нагрев светодиодов в ленте при их эксплуатации. Причина интенсивности нагрева также и в росте длительности включений и мощности светодиодов в ленте. Поскольку окислы значительно хуже проводят ток, то места соединений разогреваются, и контакт ухудшается. Частота мерцания светодиодов в ленте при этом будет соответствовать полупериодной частоте выпрямленного тока, т.е. 30 Гц.

Во-вторых, важно качество изготовления как самой светодиодной ленты, так и блока питания. Например, светодиоды от Phillips частоту мерцаний со временем практически не повышают более 2,. 5…3%. Это подтверждено многочисленными исследованиями. В то же время светодиодные светильники Armstrong увеличивают свои пульсации до 40…45%, при этом фактический уровень освещённости может колебаться в диапазоне 3200…6500 Лм. Характерно и распределение спектра пульсаций у светодиодов от Armstrong. Преобладающая доля таких пульсаций падает на диапазон 10…20 Гц (до 40…45%), в то время как высокочастотные пульсации – от 100 Гц и выше – составляют всего лишь 20…25% случаев, притом, что и интенсивность (амплитуда) таких пульсаций также менее интенсивна.

Способы устранения мерцания светодиодной ленты

Кардинальным способом решения причин с миганием является приобретение светодиодной ленты с блоком питания от проверенного и надёжного производителя, и притом — в магазинах, где имеются сертификаты соответствия на подобные изделия. Не стоит стесняться попросить продавца показать необходимый документ. Правда, цена вопроса окажется значительно более высокой. Именно по этой причине многие владельцы специализированных маркетов, продающих светильники, отказываются брать на реализацию светодиодную продукцию от торговых марок Phillips или Osram: цена велика, а успешная реализация сомнительна.

Как выглядит сертификат соответствия

Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.

Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.

Более простые способы устранения неисправностей

1. Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
2. Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
3. Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
4. Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.

Последовательность восстановления работоспособности светодиодной ленты

Светодиодная лента, как известно, представляет собой гибкую огнепрочную основу из диэлектрика, на одну из поверхностей которой нанесено несколько (до трёх) LED-светильников. При последовательном соединении мигание одного светодиода в ленте приводит к мерцанию и остальных. При более длинных светодиодных лентах мигание может распространяться на длину свыше метра. Во время мигання яркость свечения может не достигать требуемого значения в 12В, что легко проверяется вольтметром.

Неисправный элемент ленты выявляется очень просто. Один из LED-светильников кратковременно переводится в режим короткого замыкания, при этом остальные светодиоды должны ярко вспыхнуть. После замены бракованного светильника электрическое соединение элементов восстанавливается, причём перед этим необходимо проверить, в нужном ли месте расположен сглаживающий колебания конденсатор: он не должен находиться ранее первого, и после последнего светодиода в ленте.

Крепить основу светодиодной ленты необходимо только на сухое основание потолка или стены в помещении. При этом необходимо позаботиться о том, чтобы между основанием и корпусом происходила постоянная вентиляция: при длительной работе схема нагревается, что может нарушить целостность коннекторов. Следует обеспечивать также постоянную механическую защиту от неблагоприятных внешних воздействий.

Люди, стремясь украсить жилье или добавить ему практичности, все чаще прибегают к помощи светодиодных лент. Они долго служат – около 25 лет – аккуратно выглядят и экономят энергию. Красиво, компактно и удобно. Пока в одну прекрасную ночь владелец светодиодов не встанет по делам и включит подсветку, которая внезапно начнет мерцать, как в фильмах ужасов. Кровь в его жилах похолодеет, а он одним прыжком окажется у ноутбука, вводя в поиске: ”Что делать, если светодиодная лента мигает?”.

Как устроена светодиодная лента?

Чтобы последующая диагностика проблем не казалась процессом неосуществимым, нужно немного разобраться в устройстве электроприбора.
Он представляет собой пятиметровую ленту (стандартная длина), с одной стороны которой – клей, закрытый защитной пленкой, а с другой – светодиоды. При установке защитная пленка с клейкой стороны снимается, и устройство готово к монтажу. Так как основа выполнена из диэлектрика, то есть из почти не проводящего электричество вещества, ленту можно приклеить практически в любом уголке дома, не волнуясь о безопасности.
Под пластиковым защитным слоем ленты со стороны светодиодов скрываются токопроводящие дорожки, сделанные по тому же принципу, что и на печатных платах, а также резисторы, предотвращающие мерцание светодиодной ленты.
В отличие от ламп накаливания, которые, прежде чем включиться на полную яркость, должны нагреться и превратить энергию тепла в свет, светодиоды создают свет непосредственно из тока, пропуская его через себя. То, что светодиоды не греются при работе, подтверждает их безопасность.
Светодиоды обычно сгруппированы по три штуки (по 6-12 при параллельном подключении). Если рассмотреть ленту, через каждые три диода можно встретить изображение пунктира и ножниц. Сделано это для удобства монтажа и починки прибора.

Почему мигает светодиодная лента?

Прежде чем кинуться исправлять проблему, нужно понять, что ее спровоцировало. Не так уж и сложно понять, почему светодиодная лента начала мигать. Но сначала следует присмотреться, происходит это со всей лентой или с ее участком.

Мигает вся поверхность

Если с ума сошли все диоды, вероятнее всего, вождь восстания – блок питания, контроллер, диммер или плохие контакты.
Чтобы проверить, виноват ли блок питания в происходящем, придется поискать соседа или знакомого с такой же подсветкой и попросить у него новое устройство. Если при подсоединении другого блока, светодиоды перестают моргать, проблема ясна – нужна замена старой коробочки новой.
Проверять надо правильно! Прежде чем испытать блок питания, необходимо отсоединить от него ленту и контроллер.
Если причиной поломки оказались диммер или контроллер, мерцание прекратится только после замены испорченных деталей. Не истекшая гарантия может помочь: производитель бесплатно починит ленту.
Не повезло, если предыдущие причины не подошли. Ведь в случае с контактами придется проверить каждый из них, включая контакты на контроллере, диммере и блоке питания.
Самый банальный вариант, который все же рекомендуется рассмотреть в первую очередь, неполадки в пульте ДУ. Если сели батарейки, диоды будут зажигаться через раз.

Мигает участок ленты

Если светодиодная лента мигает частично, приглядеться стоит к другим факторам.
Лента почернела в некоторых местах? Там подгорели токоведущие дорожки. Это не значит, что прибор свое отжил и пора покупать новый – все снова будет светиться, если заменить испорченные участки.
Причиной поломки могли стать резистор или диод. Опять-таки, единственным выходом из ситуации является замена участка. Но в этом проглядывается плюс светодиодной подсветки: не обязательно менять ее полностью.
Причина может таиться в подгоревших контактах, так что, если ничего другого не подходит, взяв на вооружение отвертку, следует проверить каждый контактик. Идентификация проблемы прошла успешно? Отчаяние прочь – замена участка в помощь.

В магазине ленту нужно брать не впритык, а “на вырост”. Тогда леденящее душу ночное мерцание может быть прекращено с помощью 1-2 метров запаса. Иначе придется бежать в магазин.

Устранение проблемы

Когда причина, по которой светодиодная лента мигает при включении, выявлена, пора приступать к устранению неполадок.
Как уже говорилось, дорожка со светодиодами разбита на части через каждые три лампочки. На концах каждой из них находятся контакты, чтобы участки можно было спаять друг с другом. После определения локализации поломки, нужно удалить поврежденный участок строго по пунктирным линиям и вставить на его место новый.
На ютубе существует множество видео, объясняющих процесс спайки светодиодной ленты. Если же паяльник и электрика в целом кажутся странниками с далекой планеты, лучше воспользоваться услугами квалифицированного работника.

Проблема, которая заключается в том, что светодиодная лента мигает или мерцает , встречается довольно редко, однако она имеет место быть. Данные источники света очень хорошо зарекомендовали себя в работе и нареканий на них почти нет. Они удобны, практичны и экономичны. Средний срок службы светодиодной ленты, составляет порядка четверти века, что само по себе говорит о многом. Если вы заметили, что ваша новенькая или уже прослужившая верой и правдой несколько лет светодиодная лента мигает, то не спешите впадать в панику, поскольку мы знаем как справится с этой проблемой.

Почему мигает светодиодная лента

Причин на самом то деле, не так уж и много. Разобраться в причине появления мерцания или мигания светодиодной ленты, вы вполне способны самостоятельно. Давайте перейдем непосредственно к делу и рассмотрим для начала, причины по которым светодиодная лента мерцает по всей поверхности.

1. Проблемы в блоке питания. Это не слишком распространенная причина, которая вызывает нестабильную работу ленты, однако она имеет место быть. Решается все очень просто. Достаточно заменить старый блок питания на новый. Если вы не уверены в том, что причина именно в блоке питания, то попробуйте протестировать ленточку подключив к ней исправный блок питания взятый напрокат у соседа или знакомого. Важно! Тестировать блок питания, необходимо в индивидуальном порядке, то есть предварительно отсоединив от него ленту и все устройства управления.
2. Вышел из строя контроллер или диммер. Очень неприятная проблема, поскольку без замены здесь не обойтись. Если из строя вышел диммер или конроллер, то решить вопрос мерцания вы сможете исключительно путем замены этих устройств. Если устройства еще находятся на гарантии производителя, то можно попробовать заменить их у него. Если же гарантийный срок исчерпал себя, то вам придется купить новый диммер, либо контроллер.
3. Плохие контакты. Достаточно частая причина, которая может встречаться и служить причиной того, что светодиодная лента мигает или мерцает без явных признаков. Определить ее присутствие, можно путем проверки всех контактов без исключения, начиная с блока питания и заканчивая диммером или контроллером.

Почему светодиодная лента мерцает частями

Бывает и так, что светодиодная лента мерцает не вся, а лишь отдельными участками или участком. Чаще всего пользователи лент, думают будто она перегорела и пора покупать новую. Не спешите делать замену, возможно причина кроется совсем в другом. Итак, давайте теперь рассмотрим почему светодиодная лента мерцает частями.

1. Подгорели токоведущие дорожки. Чтобы определить эту проблему, необходимо внимательно осмотреть всю поверхность ленты. Если в процессе осмотра, вы обнаружите участки с почерневшей подложкой, можете себя поздравить, так как причину вы выявили. Что делать дальше? Ваши дальнейшие действия — замена проблемного участка. Как заменить поврежденный участок светодиодной ленты, вы найдете в нашей следующей статье.
2. Подгорели контакты одного или нескольких диодов. Как и в первом случае, необходимо произвести полный осмотр. Можно взять себе в помощники отвертку и прижимая ею контакты, определить проблемную зону. Заметив почерневший контакт не отчаиваемся, а производим замену участка с подгоревшими контактами.
3. Выход из строя резистора или диода. Прелесть светодиодных лент в том, что им вполне возможно продлить жизнь не прибегая при этом к полной замене. Купить новую светодиодную ленту, вы успеете всегда, но гораздо разумнее попробовать починить ее своими собственными силами. Если вы обнаружили на ленточке вышедший из строя диод или резистор, то попробуйте произвести замену проблемного участка. Чтобы иметь возможность, реанимировать ленту в подобных случаях, следует иметь под рукой запас. Покупая светодиодную ленту, берите ее не впритык, а на один метр больше.

Поэтапная диагностика

Как видим, причин по которым мигает светодиодная лента, не слишком много. Определить их может любой пользователь с минимальными познаниями в области электрики. Для более быстрого и простого усвоения вышеперечисленной информации, следует понимать, что светодиодное освещение можно разделить на функциональные блоки, которые выглядят следующим образом:

• источник питания;
• блок управления RGB или диммер;
• пульт для дистанционного управления освещением;
• лента светодиодная;
• соединители;
• усилитель.

Для диагностики и определения причин, по которым светодиодная лента мерцает или мигает, потребуется взять себе в помощники мультиметр или вольтметр. Для определения причины мигания ленты, действуем поэтапно:

1. Проверяем входное напряжение. Первым делом следует проверить наличие напряжения на входе в блок питания, которое должно быть равно 220В. Учитывая тот факт, что напряжение в наших электрических сетях назвать стабильным невозможно, то большинство блоков питания адаптировано под входное напряжение с диапазоном от 110В до 240В.
2. Напряжение на выходе. Нормальным напряжением на выходе из блока питания, есть 12В или 24В. Малейшее отклонение от нормы, должно прослужить вам тревожным сигналом.
3. Напряжение на входе в диммер или конроллер. Параметр напряжения в данном случае, должен быть в пределах 10-12VDC.
4. Проверяем контакты на ленте. Если при визуальном осмотре вы не выявили явных признаков, то для успокоения совести проведите измерение на контактах ленты. Результаты должны находится в диапазоне от 7 до 12V.
5. Пульт дистанционного управления. Контроллеры и диммеры в большинстве своем, комплектуются пультом для комфортного дистанционного управления. Неисправности пульта, могут стать причиной самопроизвольного выключения света или снижения яркости освещения до минимума. Такие же симптомы наблюдаются при севших батарейках в пульте. Начинать диагностику пульта, необходимо как раз с замены батареек.
6. Диоды. Ленты имеют интересную конструктивную особенность, которая заключается в том, что если перегорит один диод, то вместе с ним перестанут работать и два других диода, которые находятся с ним в одной цепочке. Это вовсе не значит, что все они пришли в негодность. Ваша задача — найти диверсанта. Определяется он быстро, достаточно лишь осмотреть ленту. Перегоревший диод выдаст себя черной точкой или потемневшим участком вокруг себя.

Надеемся, что после прочтения нашей статьи, вы откажетесь от идеи списывания ленты в утиль раньше срока. Это действительно качественный и универсальный источник света, который заслуживает внимательного и почтительного отношения. В качестве благодарности за вашу заботу, ленточки сэкономят дорогостоящие киловатты электроэнергии и уберегут ваши глаза от преждевременного старения. Заметив, что светодиодная лента мигает или мерцает, вспомните о нас и при необходимости, перечитайте наши рекомендации, поскольку ремонт всегда дешевле нового приобретения.

Из-за чего могут мигать светодиодные лампы после выключения

Из-за чего могут мигать светодиодные лампы после выключения

Светодиодные лампы — источники света, основанные на светодиодах. Применяются для бытового, промышленного и уличного освещения.

Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.

Виды подсветки выключателей и принцип действия

В выключателях устанавливают подсветку одного из двух возможных видов:

1. Неоновая лампочка (индикатор тлеющего разряда).

2. Светодиод.

Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.

Логика работы элементарна. Но как работает подсветка выключателя?

Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.

Так вот ток светодиода или неонки протекал по цепи:

ФАЗА-ПОДСВЕТКА-СПИРАЛЬ ЛАМПЫ-НОЛЬ

Это наглядно проиллюстрировано на рисунке ниже.

Ознакомьтесь со схематическим изображением этой цепи.

Схема светодиодной подсветки изображена ниже.

Почему мерцают светодиодные и энергосберегающие лампы

Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.

Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.

В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.

Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.

Как устранить проблему

Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.

В этом видео наглядно продемонстрирован этот процесс.

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.

Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.

Заключение

Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Почему светодиодные светильники мигают, и что с этим делать

Почему мигают лед-светильники, и стоит ли сразу выбрасывать такую лампу? Можно ли справиться с проблемой самостоятельно, и как ее избежать в принципе? Узнайте из нашей новой статьи.

Светодиодные лампы экономят до 80% электроэнергии, долговечны и безопасны. И вот вы идете в ближайший магазин светотехники и покупаете лед-приборы на все-все светильники в доме. Отлично! Но беда приходит, откуда не ждали: лампы вдруг начинают мигать. Почему, кто виноват и что делать, узнавайте дальше.

Причины

Есть два варианта:

1. лампа мигает, когда включена;
2. мигает выключенная лампа.

Ниже рассмотрим эти ситуации подробнее, но сначала давайте вспомним, как устроены лед светильники.

В традиционной лампе накаливания напряжение сети попадает непосредственно на спираль. В лед – с цоколя на драйвер (преобразователь напряжения), а затем уже на светодиоды. Соответственно, качество тока зависит от качества драйвера.

В дешевых лампах неизвестных производителей вместо драйвера часто ставят простой блок питания, который не в состоянии стабилизировать напряжение.

Но что делать, если мигает светильник известного бренда?

Лампа выключена и мигает

Если вы уверены в качестве самой лампы, а она вдруг начала мигать, когда выключена, обратите внимание на следующие моменты:

1. Правильное подключение. Убедитесь, что фазовый провод ведет на контакт выключателя, а не на лед светильник. В противном случае потенциал распределяется на диоды, и мигание продолжится, что бы вы ни делали.
2. Исправность электропроводки. Фаза на выключателе, а лампа мигает? Проверьте, не проложен ли силовой провод рядом с отключенным. Возможно, потребуется сменить электропроводку.
3. Выключатель с подсветкой. Используете такой? Через индикатор проходят микротоки, которые попутно заряжают конденсатор, который старается зажечь светодиоды. Однако собранного заряда хватает только на вспышку. Проблема решается:

• размещением в патроне либо на задней панели выключателя резистора или конденсатора;
• если речь идет о люстре с последовательно подключенными светильниками, просто вкрутите в соседний патрон лампу накаливания;
• наиболее простое решение – отключить подсветку выключателя.



Лампа включена и мигает

Бывает, что led светильники именитых фирм, которых никак не упрекнуть в производстве брака, мигают, когда включены. И главная причина такого поведения – недопустимо низкое напряжение в сети.

Во многих населенных пунктах и даже отдельных районах городов люди давно смирились с тем, что реальное напряжение в сети не превышает 200 В. В таких  условиях работать могут только светодиодные светильники с очень качественными драйверами. Поэтому стоит приобрести стабилизатор напряжения на несколько кВт.

---

Совет: также покупайте лампы, рассчитанные на работу при напряжении от 180 до 250 В.

---

Как видите, существует ряд причин, почему мигают светодиодные лампы. И хотя мигание – удел не только безымянных поделок сомнительного качества, вероятность получить проблемы с ними гораздо выше.

Моргание светодиодных ламп в автомобиле: как устранить? | Wesem Light

Оглавление:

Преимущества светодиодных ламп для автомобиля

Проблема моргания светодиодных ламп

Почему моргают светодиодные лампочки в автомобилях?

Как избавиться от эффекта моргания?

Светодиодные лампы – лучший выбор для автомобильного освещения. Они превосходят галогенные лампы и ксенон по уровню освещенности, сроку службы и эксплуатационным характеристикам. Но автовладельцы жалуются, что установленные диоды начинают моргать, быстро выходят из строя, не прослужив заявленных в технической документации срок.

Моргание светодиодных ламп в автомобиле: как устранить?

В статье расскажем о причинах мигания светодиодных ламп в авто и способах устранения этого неприятного явления.

ПРЕИМУЩЕСТВА СВЕТОДИОДНЫХ ЛАМП ДЛЯ АВТОМОБИЛЯ

С развитием технологий производства автомобильной LED-оптики, светодиоды лидируют среди альтернативных источников освещения по следующим причинам:

• Долговечные, срок службы составляет 30 000 – 40 000 часов, в то время как у галогенных ламп около 600 часов, у ксенона – более 2 000 часов. При постоянном использовании автомобильных светодиодных ламп хватит на несколько лет.
• Обеспечивают яркий световой поток и дают высокий уровень освещенности схожий с дневным светом. Сертифицированная заводская продукция разрешена для использования на дорогах общего пользования, не слепит встречный транспорт, не вызывает вопросов у сотрудников ГИБДД.
• Устойчивы к вибрации и механическим повреждениям, не перегреваются и не дают дополнительную нагрузку на электрику автомобиля, не ведут к перерасходу топлива – еще один аргумент в пользу экономичности.

Главный минус – большое количество дешевых подделок кустарного производства. Они и создают проблемы автомобилистам. Прежде чем рассказать, что делать, если светодиодная лампа в габаритах моргает, разберемся в сути проблемы.

ПРОБЛЕМА МОРГАНИЯ СВЕТОДИОДНЫХ ЛАМП

Под миганием понимают мерцание светодиода. Такая проблема – распространенный дефект автомобильных LED-ламп. Суть проблемы заключается в том, что на светодиод подается ток, который превышает допустимую подаваемую мощность. Из-за этого перегревается кристалл, и в p-n переходе образуется участок с нестабильным током, периодичность прохождения тока создает период моргания светодиода. Не стабильное прохождение тока – причина моргания ламп.

Моргание светодиодных ламп в автомобиле: как устранить?

ПОЧЕМУ МОРГАЮТ СВЕТОДИОДНЫЕ ЛАМПОЧКИ В АВТОМОБИЛЯХ?

• Для бесперебойной работы светодиодные элементы освещения должны быть оснащены стабилизатором тока. Качественные заводские изделия обычно оснащены таким оборудованием. В дешевых аналогах кустарного производства вместо стабилизатора используют токоограничивающий транзистор. Отсутствие стабилизатора – основная причина моргания светодиодных ламп.
• Светодиодные элементы освещения считаются «холодными», они чувствительны к высоким температурам. При температуре 75 – 80 градусов начинает разрушаться кристаллическая решетка. Недобросовестные производители экономят на теплоотводе, что часто ведет к перегреву светодиодов. Это и становится причиной моргания лампы.
• Близкое соседство с лампочками накаливания – еще один фактор перегрева. Если в прохладном климате нагрев от обычной галогенной лампы может не отразиться на свечении светодиодов, то с повышением температуры, растет риск получить моргание светодиода в теплую погоду.

Производители дешевых изделий не проходят сертификацию, не проводят испытаний и не дают гарантий на лампы. Они хотят, чтобы потребитель покупал «дешево и много», экономят на драйверах и теплоотводах. Поэтому лампы быстро выходят из строя и требуют регулярной замены.

КАК ИЗБАВИТЬСЯ ОТ ЭФФЕКТА МОРГАНИЯ?

Если светодиодные лампы в авто моргают или совсем погасли – это признак неисправности приборов, их стоит заменить. Варианты замены для избавления от мерцания;

• Купить светодиодную лампу с диапазоном рабочих напряжений 12 – 24 В. Такая оптика считается универсальной и подойдет для использования даже в грузовом автомобиле. Обеспечит стабильную работу легковому автомобилю с напряжением 14,8 В.
• Определить точный уровень подачи тока при помощи мультиметра и подобрать нужный ограничивающий резистор.
• Главный способ – купить светодиодную лампу заводского производства у официального дистрибьютора, с сертификатами качества.

Моргание светодиодных ламп в автомобиле: как устранить?

Мерцание светодиодной лампы в автомобиле – серьезный дефект, связанный с качеством и конструкцией самой оптики, а не с проблемами в автомобиле. Поэтому логичнее и проще всего его решить, заменив лампы или полный комплект фар на светодиодные изделия высокого качества. Продукцию мировых брендов подделывают чаще всего, поэтому оптимальный вариант – купить у официального дистрибьютора фабричную оптику с двойной гарантией от производителя и магазина.

Интернет-магазин «Wesem-Light» 8 лет сотрудничает с заводом «LOYO», компания поставляет оптику напрямую с производства в заводской упаковке. Магазин отправляет ее в города России аккуратной доставкой. «LOYO» не накручивает цену за бренд, при этом отлично себя зарекомендовал в российских городах и на бездорожье. Гарантия магазина исключает возможность подделки продукции, поэтому проблем с браком и дефектами не возникает.

Посмотрите каталог прямо сейчас!

(во включенном или выключенном состоянии) 4 основные причины и их решения

Содержание статьиПоказать

Вы решили поменять «прожорливые» лампы накаливания, в т.ч. и галогенные, накручивающие счетчик, на их экономичные светодиодные аналоги. В магазине вам помогли сделать правильный выбор, проверили их работоспособность и показали, каким оттенком белого света вы будете пользоваться в гостиной или кабинете. Но бывает, светодиодные лампочки разной мощности, достоверно исправные, после включения моргают с разной частотой.

Что значит «моргать» или «мигать»

Под понятием «лампа моргает» понимают свечение источника света прерывистым излучением, «мерцает» — неравномерный или колеблющийся свет. Например, у свечи на ветру колеблется язычок пламени. Говорят, что свеча мерцает.

В светотехнике изменяющийся характер светового потока лампы или светильника называется фликер. Английское flicker в переводе означает «мерцание».

Это субъективное ощущение заметных для глаза колебаний спектрального состава или светового потока, излучаемого источниками искусственного света.

Карандашный тест при наличии мерцающей лампы.

Лампа мигает во включенном состоянии

Причины мерцания и мигания светодиодных ламп во включенном состоянии разные. Одна из них – нештатная работа источника питания, имеющего электронную защиту, например, от токовой перегрузки. Она срабатывает в момент, когда ток через светодиодную лампу превысит заданный номинальный ток лампы, например, на 30%. Или при выходе напряжения в сети за рабочие пределы. Электронная защита мгновенно выключит блок питания и включит его автоматически при возвращении к нормальному.

Скачки сетевого напряжения

Особенно ярко заметны моменты включения источников питания, собранных по схеме импульсных преобразователей переменного напряжения в стабильный ток или напряжение. Их пусковой импульс может на доли секунды превысить пяти- или даже десятикратный номинальный рабочий ток. Т.е. каждое включение светодиодного устройства – ленты, прожектора или светильника — может приводить к провалам напряжения в питающей сети 220 В.

График «бросков»сетевого напряжения.

Мигания могут вызываться и датчиками светильников, например, присутствия или движения человека, сумерковыми и пр. Их неправильная работа может вызывать неуправляемые периодические включения или выключения.

Аналогично проявляются программные сбои в системах управления диммерами или светильниками, например, в «умном доме».

Мигание из-за низкого напряжения в сети

Низкое напряжение в старых сетях бытового электропитания 220-230 В 50 Гц может быть при их значительной перегрузке бытовой электротехникой. Если раньше электрические предохранители на вводе в квартиру были номиналом 10-15 А, то сейчас автоматические УЗО (устройства защитного отключения) реагируют на ток 25-50 А.

Малая емкость конденсатора

Эта причина может проявляться не столько в мигании, сколько в мерцании, т.е. в пульсациях напряжения или тока питания. Увидеть мерцание можно:

• боковым или периферическим зрением;
• использовав «карандашный тест» – быстро двигать карандашом или шариковой ручкой поперек потока света от лампы. Появление видимых промежуточных положений карандаша свидетельствует о наличии высоких пульсаций светового потока, а значит и мерцания;
• в определенных режимах телефона на экране на фоне предмета, освещенного мерцающим светом, будут видны поперечные полосы.

Для устранения или уменьшения мерцаний (пульсаций) нужна перепайка фильтрующего конденсатора. Разбирают лампу, отсоединив колбу от цоколя, вынимают из цоколя печатную плату драйвера и меняют конденсатор в фильтре или, если позволяет место, допаивают еще один.

Разобранная конструкция светодиодной лампы. На плате самым большим элементом будет конденсатор(-ы) фильтра.

Лампа типа «кукуруза». Коричневый «оплывший» элемент – конденсатор фильтра.

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

• включением нескольких ламп на один выключатель, например, в люстре;
• отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.

Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.

Пример перепутанных фазного и нулевого проводов в электропроводке.

Как убрать мерцание светодиодных ламп

Способов убрать моргание и мерцания несколько:

1. Нужно параллельно светильнику или лампе подпаять бумажный конденсатор емкостью от 0,05 до 1 мкФ с рабочим напряжением не менее 400 В.
2. Параллельно включить резистор номиналом от 100 кОм, до 1,5 МОм и мощностью 1-2 Вт, через который пойдет рабочий ток подсветки.
3. Если мигающая лампа установлена в люстре – сделать патрон одной из ламп невыключаемым и вкрутить в него лампу накаливания. Она будет шунтировать мигающие светодиодные лампы.
4. Сменить выключатель с подсветкой на выключатель без подсветки.
5. Смонтировать выключатель проходного типа с подсветкой и нескольким группами замыкания. Одна из них при выключении должна оба входа питания светильника переключать на общий провод.
6. Питать элементы подсветки от отдельной цепи.
7. Полностью отсоединить подсветку выключателя.

Проблема мигающих и моргающих светодиодных ламп решается несколькими способами. Большую часть из них можно реализовать простыми средствами, собственными руками и с минимальным набором инструментов. Если это кажется сложно или опасно – вызывайте профессиональных электриков.

Видео по теме: Основные причины мерцания светодиодных светильников

Избавляемся от проблемы методом шунтирования выключателя.

Убираем пульсацию или мерцание светодиодной лампы три простых способа

Почему светодиодные лампы моргают, когда отключены?

Мерцание или тусклое свечение в выключенном состоянии — довольно популярная проблема у покупателей светодиодных ламп. Давайте рассмотрим самые распространенные причины и варианты их решения.

1. Установлены выключатели с подсветкой.
Такие выключатели широко распространены и устанавливаются почти в каждой квартире. Но с удешевлением сначала энергосберегающих люминесцентных ламп со встроенным ЭПРА, а затем и светодиодных ламп покупатели столкнулись с проблемой, что и те и другие могут мерцать или тускло светятся в выключенном состоянии.

Подсветка чаще всего подключена параллельно контактам выключателя. В этом случае, когда выключатель выключен, подсветка подключена последовательно со светильником, когда включен — она шунтируется. Питание осуществляется по цепи:

Фаза – подсветка – лампа в светильнике – ноль

Однако схема люминесцентных и светодиодных ламп не такая простая как в приведенном выше примере. Для их работы нужен специальный источник питания: для люминесцентных — ЭПРА или электронная пускорегулирующая аппаратура, а для светодиодных — драйвер (блок питания со стабилизированным постоянным током на выходе). Он может быть импульсным или линейным

Когда такую лампу устанавливают в светильник, через неё начинает протекать ток подсветки, тем самым заряжая конденсатор на входе драйвера. Он заряжается до величины достаточной для питания светодиодов, но недостаточной для их длительной работы, в результате лампы  тускло светятся или кратковременно моргают.

При этом не имеет значения, какой тип подсветки стоит в выключателе – неоновая лампочка или светодиод. Есть несколько способов решения данной проблемы.

Способ 1 — избавится от подсветки
Установить выключатель без подсветки или демонтировать ее. Быстрый и эффективный способ, но  главный недостаток – отсутствие подсветки.

Способ 2 — установить хотя бы 1 лампу накаливания
Если в светильнике установлено несколько ламп или от одного выключателя включается несколько светильников, то можно установить в светильник 1 лампу накаливания с похожим световым потоком. Лампа накаливания будет выполнять роль резистора и светодиодные лампы не будут мерцать в выключенном состояние. При таком способе решения задачи одна из ламп будет отличаться по яркости и цветовой температуре.

Способ 3 — Установка резистора или конденсатора
Это самый сложный и самый незаметный способ исправления работы ламп. Необходимо подключить резистор или конденсатор параллельно светодиодной лампе. Их установка возможна в распределительной коробке, на клеммнике светильника или непосредственно на клеммах самого патрона.
Для этого нужен резистор мощностью не меньше 2 ватт сопротивлением в диапазоне 51-510 кОм. Для точного подбора необходимо замерить мультиметром ток подсветки с вкрученной лампой накаливания, либо подобрать опытным путем — постепенным увеличением/уменьшением сопротивления, чтобы при этом подсветка достаточно ярко светилась и резистор не слишком сильно грелся.
При таком способе подключения лишняя энергия тратится на нагрев резистора. Данный способ плох там что увеличивается потребление энергии. Резистор греется, а значит, он бесполезно тратит электроэнергию. Например, на резисторе сопротивлением в 51 кОм будет постоянно выделяться 1 ватт мощности в виде тепла.
Но резистор — это активное сопротивление, а в электротехнике есть еще и реактивное. В роли реактивного сопротивления используют конденсатор. Таким же образом, параллельно лампочке устанавливаем конденсатор ёмкостью от 0.1 до 1 мкФ с номинальным напряжением в 630 вольт, внешне они напоминают подушечки коричневого цвета, как показано на фотографии ниже.

В цепях постоянного тока после заряда конденсатор не пропускает ток, но в цепи переменного тока он пропускает ток, и как резистор оказывает сопротивление его протеканию.

В продаже можно найти и готовые решения, такие как Гранит-Б3-300-Л. Это блок защиты и устранения мерцания светодиодных и энергосберегающих ламп. Подключается он также как описано выше — параллельно светильникам. Внутри такого блока установлена печатная плата с резистором, варистором и конденсатором, а принцип действия такого блока ничем не отличается от установки резистора или конденсатора параллельно лампе. Отличие состоит лишь в том, что варистор должен защитить светодиодные источники света от импульсных перенапряжений в электросети, тем самым продлив им срок службы.

Способ 4 — отдельное питание для подсветки
И последний, не всегда удобный вариант – к выключателю провести отдельный провод нейтрали и запитать подсветку от него. В этом случае нужно будет либо переделать подключение подсветки самостоятельно, либо купить выключатель, в котором изначально предусмотрена клемма для подключения нулевого провода к подсветке, такие есть, например, у компании Legrand, ниже вы видите схему из каталога механизмов серии Cariva.

Другие возможные проблемы
Светодиодные лампы могут мерцать и по другим причинам, например, если выключатель рвёт нейтральный провод, а не фазный. Тогда лампа постоянно будет подключена к фазе, и, если проводка старая, то могут быть утечки, из-за которых и будет возникать мерцание..
Однако, стоит отметить, что в настоящее время производители борются с типовыми проблемами при использовании светодиодного освещения, в том числе и рассмотренной в этой статье проблемой. Решить её можно, если установить в драйвер конденсатор параллельно его входу.

10 причин, по которым ваши светодиодные фонари продолжают мигать (и способы их устранения)

Все, что вам нужно знать о светодиодных панелях

0 комментариев | Автор Эбби Уолш в 19 сентября 2018 г.

В последние годы мы стали свидетелями того, как светодиодные панели действительно набирают популярность.От старых светильников Troffer, которые обычно использовались и использовались только в офисах, до нынешних, используемых в коммерческих и жилых помещениях, используемых в качестве декоративных элементов. Светодиодные панельные светильники чрезвычайно практичны благодаря широкоугольной светоотдаче и низкому эффекту бликов. Светодиодная подсветка панели также может быть использована для имитации внешнего вида …

Зачем покупать освещение из нержавеющей стали 316 морского класса

0 комментариев | Автор Митчелл Элворти в 4 июля 2018 г.

Зачем покупать фары из нержавеющей стали 316 Marine Grade При покупке освещения, особенно наружного, необходимо учитывать множество факторов, и главный из них — подходит ли материал для вашего применения? В этом блоге, посвященном освещению, мы рассмотрим, почему вы должны покупать освещение из морской нержавеющей стали 316, а не из нержавеющей стали 304 и алюминия…

Как остановить мигание светодиодных индикаторов

Наиболее частой причиной мерцания светодиодных индикаторов является плохо согласованный источник питания светодиодов, также известный как драйвер светодиодов.

Для светодиодных фонарей

требуется либо драйвер светодиодов постоянного тока, либо драйвер светодиодов постоянного напряжения. Не существует жесткого правила относительно того, какой тип входа требуется для определенных типов светодиодных фонарей. Это определяется исключительно конструкцией самого светодиодного светильника.

Как правило, в светодиодных даунлайтах чаще всего используются драйверы постоянного тока и светодиодные ленты постоянного напряжения. Но вам нужно будет проверить данные производителя, чтобы убедиться, что вы используете правильный.

Так в чем разница между двумя разными типами светодиодных драйверов?

Светодиодный драйвер постоянного тока

Он будет иметь выходной сигнал в амперах (A) или миллиамперах (мА). Например, на драйвере светодиода вы увидите что-то напечатанное как ‘Output: 350mA’.

Мощность, подаваемая в розетку, время от времени колеблется. Светодиодный драйвер постоянного тока гарантирует, что ток, подаваемый на светодиодную осветительную арматуру, останется постоянным, независимо от каких-либо колебаний в точке питания. Это достигается соответствующей регулировкой выходного напряжения.

В техническом описании драйвера светодиода будет показан диапазон напряжений, в котором может подаваться постоянный ток.

Этот диапазон напряжения должен быть достаточно широким, чтобы включать минимальный и максимальный диапазон напряжения, необходимый для светодиодной осветительной арматуры.

Светодиодный драйвер постоянного напряжения

Это будет иметь выходное напряжение (В). Например, на драйвере светодиода вы увидите что-то напечатанное как ‘Output: 12V’.

Светодиодный драйвер постоянного напряжения гарантирует, что напряжение, подаваемое на светодиодный светильник, остается постоянным, независимо от любых колебаний в точке питания. Для этого он соответствующим образом регулирует выходной ток.

Вам нужно будет проверить, на какой мощности должно подаваться это напряжение.Это значение указывается либо в ваттах, либо в амперах.

Если вы используете светодиодный драйвер неправильного типа для вашей осветительной арматуры, светодиодный индикатор будет мигать при колебаниях входящего переменного тока в настенной розетке, как это часто бывает.

Что делать, если ваши светодиодные фонари мерцают при уменьшении яркости?

Есть одна или две возможные причины, по которым ваши светодиодные индикаторы мигают, когда вы их затемняете.

Во многих случаях вы не можете использовать стандартный настенный диммер для затемнения светодиодного освещения.

Стандартный настенный диммер, который вы видите в большинстве домов и офисов, — это диммер TRIAC с передним или задним краем.

Диммеры этого типа отключают входное напряжение 240 В переменного тока. Драйвер светодиода должен быть разработан специально для работы с диммерным переключателем этого типа. Для этого он должен иметь «затемнение с отсечкой фазы переменного тока».

Если ваш драйвер светодиода не диммируется, вам нужно будет заменить драйвер светодиода на тот, который имеет димминг с отсечкой фазы переменного тока. Этот тип светодиодного дросселя также называется драйвером светодиода с регулируемой яркостью TRIAC.

Power Supplies Австралия предлагает две разные серии светодиодных драйверов с функцией диммирования с отсечкой фазы переменного тока.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ

Драйверы светодиодов с регулируемой яркостью TRIAC серии Power Source PDV имеют выход типа ШИМ с постоянным напряжением. Это означает, что они будут тускнеть равномерно независимо от фактической нагрузки на драйвер светодиода. Некоторые драйверы светодиодов постоянного напряжения требуют, чтобы вы имели «максимальную» нагрузку на них для равномерного затемнения.

Драйверы светодиодов серии PDV доступны в версиях 30 Вт, 75 Вт, 100 Вт, 150 Вт, 200 Вт, 300 Вт и 360 Вт. Блоки питания Австралия предлагает версии как на 12 В, так и на 24 В.

Модели на 30 и 75 Вт имеют степень защиты IP20 и предназначены только для использования внутри помещений.

Все модели с выходной мощностью 100 Вт или выше имеют степень защиты IP66, что означает, что их можно использовать на открытом воздухе.

Внутренний светодиодный драйвер Светодиодный драйвер для установки вне помещений

Если вы устанавливаете драйвер светодиода на открытом воздухе, не устанавливайте его под прямыми солнечными лучами. Это может привести к тому, что температура внутри драйвера светодиода превысит его максимальную рабочую температуру. Это потенциально может вызвать сбой, на который не распространяется гарантия производителя.

Никогда не погружайте светодиодный драйвер в воду.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО ТОКА

Power Supplies Australia также предлагает драйверы постоянного тока для светодиодов серии MEAN WELL PCD. Они доступны в моделях на 16 и 25 Вт.

Светодиодный драйвер постоянного тока

Другие причины мигания светодиодов

В некоторых частях Австралии в линии электропередачи вводятся пульсации напряжения или импульсы. Обычно это 750 Гц или 1050 Гц. Так обстоит дело с некоторыми частями Квинсленда, Нового Южного Уэльса и ACT.

Целью этой инъекции пульсаций напряжения является обеспечение сигнала, который может переключать оборудование, такое как водонагреватели, которые включаются, когда применяются непиковые значения мощности, а затем снова выключаются, чтобы избежать пиковых значений.

Пульсации напряжения, которые вводятся, могут вызвать проблемы с электронным оборудованием в доме, одним из примеров является светодиодное освещение.

Если ваши огни мерцают в течение одного и того же временного окна каждый день, то причиной может быть пульсация напряжения.Мерцание может быть очень слабым или довольно выраженным. Пульсация может присутствовать только в течение нескольких секунд или десятков минут.

Не все светодиодные фонари подвержены воздействию пульсаций напряжения, разные модели светодиодных чипов и драйверов светодиодов ведут себя по-разному при наличии пульсаций напряжения.

Одно из возможных решений для электрика — установить фильтр в систему. Этот предмет не продается компанией Power Supplies Australia, поэтому лучше оставить его на усмотрение электрика для покупки фильтра.Это связано с тем, что требуемый фильтр будет зависеть от частоты пульсаций напряжения, которые вводятся в линии электропередач.

Power Supplies Australia рекомендует, чтобы у вас был квалифицированный электрик для проверки любой светодиодной осветительной установки, которая мигает.

Если вам нужна помощь в выборе подходящего драйвера светодиода, без колебаний обращайтесь в компанию Power Supplies Australia. Член или наша команда экспертов с радостью ответят на любые ваши вопросы.

Понять разочарование мерцанием освещения (ЖУРНАЛ)

Производители средств управления освещением стремятся уменьшить мерцание, улучшить характеристики светодиодов и предоставить коммерческим клиентам удобные и эффективные решения для освещения и управления, но ETHAN BIERY объясняет, что светотехническая промышленность все еще существует. пытается установить хорошие показатели для характеристики проблемы временных артефактов освещения.

Эволюция светодиодов на рынке освещения не всегда была гладкой, но технология прошла долгий путь с самого начала. По мере развития светодиодной технологии каждое поколение поднимает планку, побуждая пользователей и производителей обеспечивать более высокую производительность и более гибкие возможности управления. Производители также продолжают решать проблемы клиентов, улучшая качество цвета, цену продукта, срок службы, эффективность и диммер. Тем не менее, мерцание освещения остается проблемой, которую отрасль должна полностью понимать и учитывать в твердотельных осветительных приборах (SSL) и устройствах управления, обеспечивая безопасное и удобное светодиодное освещение для людей.

Заинтересованы в дополнительных статьях и объявлениях о стандартах, тестировании и измерениях светодиодов?

Разрабатываются новые стандарты, улучшаются производственные процессы, а производители продолжают искать способы повысить производительность продукции и выделиться на фоне конкурентов. Следующая большая дискуссия о производительности теперь сосредоточена на мерцании. Жалобы на мерцание не новость для индустрии освещения; однако специфические характеристики светодиодного освещения создают некоторые уникальные проблемы.

Простейшее определение мерцания — «модуляция светового потока». Однако эта основная концепция скрывает многие сложные характеристики, которые в конечном итоге затрудняют количественную оценку мерцания. И хотя мерцание при электрическом освещении обычно считается нежелательным, бывают ситуации, особенно при органическом освещении, когда мерцание может добавить освещению особую атмосферу. Рассмотрим, например, мерцание свечи или отражение солнечного света от воды. В этой статье мы сосредоточимся на нежелательных аспектах мерцания, создаваемых электрическим освещением.

Определение проблемы

Помимо модуляции светового потока, важно различать несколько классификаций светового мерцания:

• Видимое мерцание: модуляция света, периодическая или прерывистая, которую большинство пользователей может видеть как изменение света выход, даже в статических условиях
• Стробоскопическое мерцание: периодическая модуляция света из-за присущих характеристикам используемого источника питания, которая заметна, только если источник света движется или голова пользователя движется

Учтите, что пока жалобы Эти два явления обычно связаны с реакцией на видимое мерцание, но не исключают друг друга: стробоскопическое мерцание может быть видимым или невидимым.

Даже при нормальной работе и идеальных условиях традиционные источники света, такие как лампы накаливания, демонстрируют стробоскопическое мерцание. Лампа накаливания, работающая с частотой 60 Гц (в Северной Америке), испытывает снижение напряжения, которое достигает нуля 120 раз в секунду (дважды за цикл линии) — нить накаливания лампы охлаждается, уменьшая светоотдачу. Однако тепловая масса нити накала не дает ей сильно остыть за 8 миллисекунд или около того, прежде чем напряжение снова начнет расти. При тщательном измерении это мерцание может быть обнаружено, но почти никогда не является источником жалоб пользователей (рис.1).

Понимание расстройства мерцания освещения

РИС. 1. Даже обычная лампа накаливания демонстрирует измеримое мерцание, когда линия питания переменного тока пересекает уровень 0 В.

Сравните лампу накаливания с люминесцентной лампой с магнитным балластом. В этом случае лампа гаснет и снова зажигается 120 раз в секунду при затемнении. Люминесцентные лампы не имеют тепловой массы, которая должна охлаждаться и гасить свой свет примерно за миллисекунду (намного быстрее, чем лампы накаливания).Мерцание люминесцентных ламп с магнитным балластом все еще заметно, и люди, работающие при таком освещении, могут испытывать более тонкие эффекты этого стробоскопического мерцания, включая головные боли, напряжение глаз и дискомфорт, даже если они не видны непосредственно. К счастью, высокочастотные электронные балласты, большинство из которых работают около 40 кГц, почти устранили проблему стробоскопического мерцания люминесцентных ламп (рис. 2).

РИС. 2. Высокочастотное люминесцентное освещение с электронным балластом существенно устранило мерцание как проблему в таких изделиях.

Как вы, возможно, уже заметили, мерцание — это не просто неотъемлемое свойство используемого источника света; это свойство источника света в сочетании с соответствующей электроникой, такой как балласты для люминесцентных ламп или драйверы для светодиодов.
Кроме того, добавление неидеальной мощности, вызванной источниками электронного шума, обычными в реальном мире, дополнительно способствует наблюдаемому количеству мерцания.

Чем отличаются светодиоды?

В отличие от других источников света, светодиоды не обладают неотъемлемой способностью продолжать создавать свет после прекращения тока — они не обладают постоянством.Когда ток, протекающий через светодиод, становится равным нулю, его световой поток падает до нуля — обычно за считанные микросекунды. Например, светодиоды часто используются для высокоскоростной оптоволоконной связи из-за этой особенности. Мерцание — это функция источника света и стабильности связанной электроники; поэтому любые колебания источника питания светодиода могут стать мгновенными колебаниями светоотдачи или мерцанием.

Вопрос может сводиться к тому, насколько мерцание приемлемо, а какое проблемно? Даже в идеальных условиях количество наблюдаемого мерцания в данном приложении может изменяться в зависимости от множества различных переменных:

• Частота мерцания, а также периодичность этого мерцания (стробоскопическая) или нет
• Форма волны мерцания
• Возраст и острота зрения наблюдателя
• Общий уровень освещения
• Положение, интенсивность и возможная синхронность других источников света
• Относительное движение наблюдателя, источника света и / или близлежащих объектов

Все эти факторы начать объяснять, почему трудно дать один правильный, общепринятый, поддающийся количественной оценке ответ на вопрос: мерцает ли источник света?

Добавление затемнения к миксу добавляет еще одну переменную.Диммер не только снижает уровень освещенности, создавая среду, в которой мерцание более заметно, но и добавляет еще один потенциальный источник нестабильности. Даже небольшие отклонения в стабильности аналогового диммера, будь то регулировка фазы или 0-10 В, могут вызвать мерцание в драйвере светодиода. Некачественные драйверы светодиодов или драйверы, которые не разработаны и не протестированы для обеспечения надежной совместимости с диммерами, особенно склонны к мерцанию светодиодов. Использование диммеров, специально разработанных и тщательно протестированных для использования со светодиодами с регулируемой яркостью, часто может улучшить характеристики затемнения и минимизировать или устранить мерцание в максимально допустимой для водителя степени.

Существующие работы

В области измерения фликера уже заложены большие заделы. Большинство измерений мерцания начинается с фотодетектора, способного к высокоскоростным измерениям и который точно соответствует спектральной чувствительности человеческого глаза. Фотодетектор подключается к осциллографу или другому прибору, который фиксирует и записывает результирующий электрический сигнал с высокой скоростью, например, собирая тысячи выборок в секунду. Полученный сигнал затем может быть обработан с помощью нескольких различных алгоритмов для создания показателей мерцания, в настоящее время наиболее распространенными из которых являются «Индекс мерцания» и «Процент мерцания», которые определены в Руководстве IES.

Рассмотрите рис. Минимальное значение) / (максимальное значение + минимальное значение)

Хотя оба этих значения относительно легко измерить и вычислить, у них есть несколько недостатков. Прежде всего, значения вычисляются независимо от частоты. Источник света, который мерцает с частотой 10 000 Гц, что значительно превышает остроту зрения человеческого зрения, имеет такую ​​же ценность, как источник света, который мерцает с частотой 10 Гц и хорошо виден всем.Кроме того, эти показатели не подходят для попытки уловить прерывистое или кратковременное мерцание, но вместо этого лучше всего использовать для сравнения источников света с периодическими сигналами на той же частоте. Работа Министерства энергетики США дает больше информации по этой теме.

Из-за этих недостатков большая часть тестирования мерцания проводится путем субъективного наблюдения: с привлечением обученных наблюдателей, которые, как известно, обладают хорошей остротой зрения, наблюдающих за источником света в контролируемых условиях. Неудивительно, что это часто приводит к разным ответам на вопрос «мерцает ли он?» Ответы обычно зависят от наблюдателя, что особенно затрудняет воспроизведение результатов между разными тестовыми точками.Другая потенциальная проблема заключается в том, что стробоскопическое мерцание за пределами диапазона видимых частот, которое может способствовать невизуальному дискомфорту, специально не измеряется с помощью этих методов тестирования. Несмотря на эти недостатки, субъективное наблюдение по-прежнему является доступным в настоящее время методом, который наилучшим образом отражает поведение и ожидания клиента в этой области.

РИС. 3. Показатели индекса мерцания и процента мерцания, определенные для светодиодного освещения, лишь частично решают потенциальные проблемы мерцания в SSL.

Новые методы измерения мерцания пытаются преодолеть недостатки методов индекса мерцания и процентного мерцания, при этом обеспечивая практичность и полезность метода визуального наблюдения. Эти более продвинутые алгоритмы по-прежнему используют те же измерения формы сигнала, но, как правило, учитывают измерения, зависящие от частоты. Они часто включают в себя использование БПФ (быстрое преобразование Фурье) сигнала, которое позволяет анализировать сложный сигнал, даже если он не периодический, как сумму отдельных частот.Эта методология позволяет этим алгоритмам применять определенные веса или важность к интересующим частотам — например, частотам, которые с большей вероятностью будут видны или вызовут головную боль и дискомфорт. Теоретически измерения позволяют исследователям учитывать как стробоскопическое мерцание, так и кратковременное мерцание, а также могут учитывать различные пороговые значения в зависимости от области применения — например, высокоэффективное архитектурное освещение по сравнению с уличным освещением.

Текущее исследование

Исследовательский центр освещения (LRC) Политехнического института Ренсселера был одним из первых сторонников анализа основных частот, ответственных за возникновение мерцания.Их рекомендованная метрика для оценки прямого восприятия мерцания источника света (январь 2015 г.) использует этот подход и связывает полученное значение с вероятностью того, будет ли мерцание обнаружено типичным наблюдателем.

Самой последней разработкой в ​​области мерцания стала публикация IEEE 1789-2015, Рекомендуемые практики IEEE для модуляции тока в светодиодах высокой яркости для снижения рисков для здоровья зрителя. Этот всеобъемлющий и неожиданно противоречивый документ разрабатывался в течение нескольких лет, в нем были проанализированы и объединены результаты многих предыдущих исследований мерцания (см. Предыдущие статьи журнала LEDs Magazine ).Как и в работе LRC, рекомендации IEEE также признают влияние частоты мерцания. Его рекомендации содержат некоторые рекомендации для конкретных приложений, в которых указаны частотно-зависимые пределы для случаев «низкого риска» и «отсутствия эффекта».

В то время как многие предыдущие отраслевые работы по проблеме мерцания фокусировались в первую очередь на видимом мерцании, объем работы IEEE подчеркивает потенциальные риски для здоровья. Это тонкое, но важное различие привлекло пристальное внимание производителей, которые, возможно, опасались негативной реакции, если их продукты были связаны с неблагоприятным воздействием на здоровье.Сразу после публикации IEEE 1789 Национальная ассоциация производителей электроники (NEMA) опубликовала документ с изложением позиции о временных световых артефактах (TLA). В документе с изложением позиции TLA содержится указание на то, что работа IEEE «чрезмерно строгая», а также указывается, как другие стандарты, такие как Energy Star, полагаются на неадекватные показатели мерцания, такие как индекс мерцания. NEMA завершает документ описанием будущего стандарта, разрабатываемого рабочей группой NEMA TLA, который предоставит ориентированные на приложения рекомендации и процедуры тестирования, специфичные для светодиодного освещения.

Следующие шаги

Хотя это и не новая проблема, последние разработки в индустрии освещения выдвинули проблему мерцания на первый план для многих дизайнеров и производителей. В то же время существующие и зарождающиеся отраслевые стандарты неадекватно описывают, как измерить и количественно определить, вызывает ли светодиодный источник света (и связанная с ним электроника, включая драйверы и диммеры) мерцание. Дальновидные производители и регулирующие органы активно участвуют в интенсивных усилиях по разработке улучшенных, воспроизводимых показателей измерения.В ближайшие месяцы следите за результатами этой увлекательной работы.

---

ETHAN BIERY — лидер в области разработки светодиодов в Lutron Electronics Co., Inc. (lutron.com).

У вас мерцают огни? Прежде чем звонить, проверьте эти причины — Pedernales Electric Cooperative, Inc.

Однако из-за особенностей светодиодной технологии некоторые проблемы могут вызывать их мерцание. Если у вас в доме возникают проблемы с мерцанием света, вполне вероятно, что с электрооборудованием или электрооборудованием проблем нет.

«Мы принимали много звонков по этому поводу, и, хотя мы рады прийти и помочь участникам подтвердить, что с их электроснабжением все в порядке. Однако наши записывающие вольтметры почти всегда показывают, что проблема в другом, — сказал региональный операционный директор PEC Кайл Хан.

PEC может помочь только с проблемами на распределительной стороне счетчика, а сокращение количества обращений в службу поддержки экономит деньги для всех наших членов. Поэтому, прежде чем связываться с PEC по поводу мерцания огней, проверьте эти возможные причины.

Несовместимые переключатели

Самая распространенная причина мерцания светодиодных индикаторов заключается в их подключении к цепи с несовместимым диммерным переключателем. Диммерные переключатели работают, включая и выключая питание лампы много раз в секунду. Стандартные светодиоды не могут быть затемнены таким образом, поэтому переключатель заставляет их мигать. Попробуйте перейти на специальные светодиодные лампы с регулируемой яркостью или заменить выключатель.

Некачественные лампочки

Хотя большинство светодиодов очень надежны, использование дешевых ламп может вызвать проблемы.Мы рекомендуем провести небольшое исследование перед покупкой светодиодов. Хотя высококачественные лампы будут дороже, они прослужат дольше и с меньшей вероятностью будут вызывать такие проблемы, как мерцание.

Бесконтактные водонагреватели

Хотя у безбаквальных водонагревателей есть много преимуществ, иногда они могут вызывать мерцание светодиодов. Проверьте, коррелируют ли мерцания со временем включения горячей воды, например, когда кто-то принимает душ. Эти обогреватели потребляют так много энергии, что могут влиять на напряжение, подаваемое в другом месте вашего дома во время работы, что может вызвать мерцание света.Попробуйте обновить лампочки. Если это не сработает, возможно, вам потребуется проконсультироваться с электриком.

Смешанные типы ламп

Во многих домах есть выключатели, управляющие одновременно несколькими лампочками. Если одни лампочки в цепи являются светодиодами, а другие нет, это может вызвать такие проблемы, как мерцание. Это также происходит, если светодиоды не одного типа. По возможности попробуйте заменить сразу все лампы в цепи на лампы той же марки.

Плохая электроника

Попробуйте отключать другие элементы по очереди, чтобы проверить, не влияют ли они на мерцание.Проблема может быть вызвана чем-то настолько простым, как неисправное зарядное устройство для телефона, даже если зарядное устройство работает правильно.

Если вы попробуете все это, но все равно увидите мерцающий свет, позвоните нам по телефону 888-554-4732.

мерцающих огней: стоит ли волноваться?

Мерцающие огни — частая причина беспокойства. Свет в вашем доме может мерцать по разным причинам — одни безвредны, другие опасны и создают риск возгорания.

Вам, вероятно, не нужно беспокоиться о мерцании и затемнении света в доме, если:

Ваши лампочки несовместимы с диммерами. Например, мерцающие светодиоды при низкой настройке могут раздражать, но не опасны. Возможное решение: сменить марку или тип светодиодной (светодиодной) лампы.

Мигает неправильно установленная лампочка. Обычно это не повод для тревоги, и замена лампочки обычно помогает.Убедитесь, что вы даете ему остыть, прежде чем брать его в руки.

Однако мерцание света в вышеупомянутых случаях также может быть вызвано неисправным переключателем или диммером, требующим внимания квалифицированного электрика .

Еще одна проблема, которая может вызывать беспокойство, — это мерцание света по всему дому.

Мерцающий свет всего дома

Если все ваши фонари гаснут, это может быть из-за плохой погоды, мешающей подаче электроэнергии, или из-за проблемы с местной подстанцией.

Однако если проблема не исчезнет, ​​это может быть связано с колебаниями напряжения в вашем доме, и рекомендуется проконсультироваться с электриком.

Незначительные изменения напряжения в вашем доме — это нормально, но мерцающие огни могут указывать на ненормальные колебания. Резкие перепады напряжения с низкого на высокое могут повредить электронику и в редких случаях вызвать электрический пожар.

Мерцающий свет может также совпадать с частым уменьшением размера вашего телевизионного изображения.

Проблема колебаний напряжения в вашем доме со временем может усугубиться.Электрик сможет изолировать источник нестабильности напряжения и устранить проблему.

Является ли мерцающий свет в доме опасностью пожара?

Согласно официальной статистике Отдела исследования и профилактики травм Британской Колумбии (BCIRPU) с 2004 по 2017 год в домах Британской Колумбии произошло более 2600 электрических пожаров, в результате которых 150 человек получили ранения или погибли, а ущерб составил более 150 миллионов долларов.

Основными причинами возгорания электрических цепей являются неисправная проводка или другие проблемы с электрическими системами, особенно неплотные соединения.

Плохое соединение в розетке или выключателе может вызвать искрение, когда электрический ток перепрыгивает через промежутки в соединении. Это основная причина электрических пожаров, и одно неисправное соединение может поставить под угрозу всю вашу электрическую систему.

Электрические соединения должны быть плотными, чтобы не создавать сопротивления. Даже низкое сопротивление может привести к перегреву соединений и окружающих проводов. Это может вызвать возгорание, если произойдет рядом с легковоспламеняющимся материалом.

Например, плохое соединение может произойти в незакрепленной клемме устройства или в соединении с автоматическим выключателем.Если вы считаете, что у вас ненадежный контакт, вызовите специалиста-электрика.

Если освещение в вашем доме продолжает колебаться между тусклым и ярким (без использования диммера), возможно, в вашем автоматическом выключателе отсоединился или корродировал провод. Это серьезная проблема, требующая незамедлительного профессионального внимания.

Устаревшая проводка также может привести к мерцанию света и является основной причиной пожаров в доме. Вся проводка и ее изоляция со временем могут ослабнуть. Однако две старые системы электропроводки — трубчатая и алюминиевая — рассматриваются страховыми компаниями как особые риски возгорания.

Мерцающие огни по всему дому также могут быть признаком проблемы с подключением основного служебного кабеля или подключения счетчика, которые содержат проводку с высокой пропускной способностью, которая может представлять опасность пожара, если все не работает должным образом.

Почему мои индикаторы начинают мигать, когда я включаю устройства?

Если ваши огни начинают мигать, когда вы используете мощное устройство, такое как стиральная машина или кондиционер, проблема может заключаться в перегрузке цепи — вашим устройствам требуется больше электрического тока, чем может обеспечить ваша цепь.

Если мерцание возникает только на короткое время при первом включении прибора, это может не беспокоить, поскольку большие приборы потребляют больше тока при запуске. Даже в хорошо спроектированной электрической системе может произойти небольшое мерцание света.

Если мерцание не исчезает, значит, проблема требует решения. Если проблема не в перегрузке цепи, скорее всего, в самом устройстве.

Перегрузка цепей может привести к перегреву и выгоранию деталей, что может стать причиной пожара.Это может быть признаком того, что старая или неисправная электрическая панель или блок предохранителей не справляются с требованиями современных технологий к питанию.

Если сомневаетесь, проконсультируйтесь у специалиста

Если вы обнаружите, что часто спрашиваете себя: «Почему мигает свет?», Проблема может быть скорее раздражающей, чем поводом для беспокойства. Тем не менее, некоторые причины мерцания огней могут быть поводом для беспокойства.

Хотя мерцающие огни — обычная проблема, они могут быть признаком более серьезной и серьезной проблемы, связанной с риском возгорания.В случае сомнений лучше перестраховаться, чем сожалеть. Если проблема требует большего, чем простое решение, например, замены лампочки, вызовите профессионального электрика для проведения проверки безопасности или вызова службы поиска и устранения неисправностей.

Похожие сообщения:

Советы по электробезопасности дома

Почему не стоит проводить электромонтажные работы самостоятельно

Опасности электрических проектов своими руками

Советы по электробезопасности дома для пожилых людей

Насколько опасна старая электропроводка?

Четыре причины, по которым вам может потребоваться домашний электрический осмотр

Советы по безопасности для сигнализации угарного газа

Светодиодное мерцание: причины и решения

Хотя светодиодные лампы более энергоэффективны, они все же имеют ряд проблем.Одна из распространенных проблем — мерцание светодиодной лампы.

Хотя мерцание может показаться несущественным, со временем оно может стать как раздражением, так и угрозой безопасности. Эти мерцания могут представлять угрозу безопасности для людей, страдающих светочувствительной эпилепсией. Этот риск еще больше увеличивается для тех, кто не знает о своем эпилептическом состоянии. Что касается мерцания светодиодной лампы, существует два типа мерцания. Видимые мерцания заметны невооруженным глазом и довольно быстро могут стать неприятными.Однако невидимое мерцание является более опасным из двух.

Невидимое мерцание вызывает больше проблем, в основном потому, что люди не осознают, что мерцание светодиодной лампы негативно сказывается на их здоровье. Вы можете связать симптомы мерцания с другими распространенными заболеваниями, такими как грипп. Будьте осторожны, симптомы, начиная от головных болей, головокружения и даже нарушения мышления, являются результатом простого мерцания света. Если воздействие мерцания продолжается, эти побочные эффекты только усиливаются.Итак, лучшее, что вы можете сделать, это выяснить причину мерцания светодиодной лампы

.

Итак, что вызывает мерцание светодиодной лампы и как это исправить?

Мерцание обычно возникает в результате того, что современное электричество питается от переменного тока. Переменный ток приводит к нарастанию и падению электрических волн. Именно эти волны вызывают мерцание и иногда заставляют лампочки издавать жужжащий звук. Причины мерцания светодиодной подсветки могут варьироваться от ситуации к ситуации.Одна из наиболее частых причин — несовместимость светодиодной лампы с вашей системой затемнения. В большинстве домов по-прежнему используются старые устаревшие системы затемнения. Итак, при переходе на светодиодные лампы лучше всего обновить и вашу систему затемнения.

Системы затемнения — не единственные виновники мерцания светодиодной лампы. Неплотная или неисправная проводка в цепи вашего вентилятора или лампы также может быть виновата. В этих обстоятельствах может потребоваться подтянуть светодиодную лампу или очистить точку подключения. Кроме того, может потребоваться подтянуть или заменить изношенную проводку.Повышенная мощность — еще одна частая причина мерцания светодиодной лампы. Скачок мощности является результатом того, что для запуска больших приборов требуется дополнительная электрическая мощность. Рекомендуется запитать эти приборы от собственных цепей высокого напряжения. Наконец, самый простой способ избавиться от мерцания светодиодной лампы — это использовать светодиодный драйвер постоянного тока.

Если у вас есть какие-либо проблемы или вопросы относительно светодиодного освещения, свяжитесь с Exact Electric прямо сейчас! Они ответят на все ваши вопросы и быстро выяснят причину любой проблемы с электричеством.

MR16 LED Пятна мерцают и мигают?

Клиент Вопрос

Интересно, можете ли вы помочь. Некоторые из моих энергосберегающих светодиодных ламп (5 Вт MR16, смесь естественного и теплого белого цвета) начинают мигать или мигать после того, как они были включены некоторое время — возможно, через 20 или 30 минут.

Я попытался заменить электронный трансформатор на одном из светильников светодиодным драйвером мощностью до 12 Вт, но это сделало мигание еще хуже.

В попытке выяснить, вызвано ли это лампочкой или приспособлением, я поменял местами лампочку, которая мигает, и другую. Одна и та же лампочка начинает мигать, даже если она находится в другом приспособлении.

Может быть, эти несколько лампочек неисправны? Остальные идеальны, поэтому, если бы можно было заменить их рабочими, это было бы здорово.

Технический Тим

Это очень необычно, и мы недоумеваем. Хотя это может быть трансформатор или комбинация трансформатора / светодиода, мы сомневаемся в этом, поскольку вы выполнили отличную диагностическую работу, и проблема, похоже, связана со временем из-за задержки перед неправильным поведением устройств.Если у вас есть фотографии используемых трансформаторов (необходимо прочитать надписи на блоках), мы будем признательны.

Обычно трансформаторы, предназначенные для использования с галогенными лампами, некорректно работают со светодиодными лампами из-за очень низкой потребляемой мощности светодиодных ламп. Однако обычно это проявляется сразу, а не после периода задержки. Опять же, есть различия в светодиодных трансформаторах, и мы сомневаемся, что трансформатор является причиной проблемы, фотография может нам очень помочь.

Приносим извинения за неудобства.

Заказчик

Отлично, спасибо.

Вы правильно указали другой адрес электронной почты:

Пятно 5 Вт — MR16, натуральный белый x 5
Пятно 5 Вт — MR16, теплый белый x 8

Приложил несколько фотографий трансформаторов. Есть два немного разных типа осветительных приборов, поэтому я включил фотографии обоих, хотя проблема, похоже, не связана с конкретным типом осветительного прибора / трансформатора.

Я также включил снимок драйвера светодиода постоянного тока, который я попытался заменить, на случай, если это будет полезно.

Надеюсь, это поможет.

Технический Тим

Большое спасибо за ваше время, усилия и вклад в решение этой проблемы. Фотографии были очень полезны и, вероятно, раскрыли источник проблемы, позвольте мне объяснить дальше.

Обращаясь к фотографиям ваших двух трансформаторов, вы заметите, что технические характеристики трансформаторов составляют 20-60 Вт. Это может указывать на то, что трансформаторы предназначены / предназначались для вольфрамовых галогенных ламп и подходят для версий 20 Вт, 35 Вт и 50 Вт.Минимальная нагрузка, с которой мог бы эффективно работать трансформатор, составляет около 20 Вт и зависит от металлической нити накала лампы для сглаживания несоответствий в генерируемом напряжении; не будем здесь вдаваться в технические подробности.

Для светодиодных блоков требуется всего 5 Вт, что намного ниже минимальных 20 Вт, которые трансформатор может обеспечить, менее 20 Вт, и трансформатор обычно не работает должным образом, если лампа вышла из строя. Обычно работа трансформатора этого типа с низкой нагрузкой, обеспечиваемая светодиодами мощностью 5 Вт без металлической нити накала, вызывает «жалобы» трансформатора, обычные симптомы, с которыми мы сталкиваемся, — это постоянное мигание и выключение или всего одна большая вспышка на переключателе. на; есть и другие.Однако, поскольку существует больше различных трансформаторов, чем семян в гранате, все не так уж обычно, и мы рассмотрим это дальше, как только мы вернем светодиодные блоки.

Мы подозреваем, что комбинация трансформаторов и ламп сработала по какой-то странной причине, но за пределами нормальных рабочих условий, и что, возможно, произошли некоторые повреждения неизвестного характера, скорее всего, светодиодные лампы, которые, как я понимаю, полностью заменяются. Я настоятельно рекомендую заменить трансформаторы на совместимые со светодиодами, чтобы предотвратить дальнейшие поломки и неудобства для вас.

Однако, прежде чем вы это сделаете, я слышу, как вы говорите: «А как насчет одного особенного светодиодного трансформатора? Никакой разницы в эффекте нет ». Могу я попросить вас подтвердить, что светодиодный трансформатор, который у вас есть, постоянно работает правильно с «хорошей» светодиодной лампой, и подтвердить, что он делает, с «подозрительной» светодиодной лампой? Подозрительная лампа мигает сразу или через 20-30 минут? Последний случай может подтвердить, что лампы каким-то образом повреждены.

Жду ваших комментариев по этому поводу.

Если вам потребуется дополнительная информация или помощь, пожалуйста, свяжитесь со мной.

Заказчик

Спасибо за ваши комментарии и за то, что нашли время так тщательно изучить. Все это имеет смысл.

Я только что попытался переустановить драйвер светодиода в одном из светильников, как и требовалось. Все четыре «хорошие» лампы, которые я пробовал (т.е. я никогда раньше не видел, чтобы они мигали), начинали быстро мигать, как только они были включены, точно так же, как известная «плохая» лампа.Возможно, это указывает на то, что все они в какой-то степени повреждены, или, может быть, неисправен сам драйвер светодиода — возможно, это связано с подключением к исходной «плохой» лампе?

Другого драйвера светодиода под рукой нет, но могу заказать. Однако у меня есть множество настольных регулируемых источников питания на 12 В постоянного тока. Не могли бы вы попробовать поэкспериментировать с «хорошими» и «плохими» лампами, используя один из них? Полностью понимаю, если вы не хотите, чтобы я.

Технический Тим

Спасибо за информацию, кажется, дела идут не в правильном направлении, позвольте мне уточнить.

1. Имеющиеся у вас трансформаторы на 20-60 Вт НЕ ДОЛЖНЫ работать с маломощными светодиодами. Они должны либо мигать, либо выключаться, либо просто мигать один раз при включении. Они не должны постоянно светить светодиодом из-за минимального энергопотребления. Но мы живем и учимся.
2. Имеющийся у вас трансформатор для светодиода должен работать правильно и вообще не мигать.

Похоже, что жизнь идет не так, как должна.

Мы ошибаемся в плане осторожности в отношении «повреждения» светодиодов трансформаторами, предназначенными для галогенных ламп, у нас этого никогда не было раньше, но мы должны учитывать возможность того, что это могло вызвать проблемы, поэтому замена .Меня беспокоит, что есть что-то еще не так, и заменяющие будут работать так же, как и уже имеющиеся у вас устройства.

Могу я, пока вы попробуете небольшой эксперимент в стиле «Голубой Питер», как показано в приложении, радио вам не понадобится. Вам понадобится батарея PP3 и подключите светодиоды, как показано на рисунке. Они мигают или светятся нормально? Я знаю, что светодиоду нужно только 9 В, а не 12 вольт, но вы обнаружите, что лампы работают, как показано.

Извините, у вас возникла проблема с тем, что должно быть относительно простым.

Дайте мне знать результат, если хотите.

Заказчик

Спасибо за это. Я попытался подключить одну из лампочек, которая, как известно, мигает на светодиодном трансформаторе, к батарее 9 В — она ​​работала нормально, не мигая.

На поиск подходящей модели радиоприемника Sony и плаката Одри Хепберн ушла целая вечность 000

Было бы полезно отправить вам светодиодный трансформатор вместе с лампочками, чтобы вы могли рассмотреть его поближе? Конечно, возможно, что он просто неисправен, поскольку я никогда не видел, чтобы он работал правильно.

Технический Тим

Спасибо за ваш отзыв, на самом деле не доказывает 100%, но, безусловно, движется в правильном направлении.

Вот обновление с некоторыми дополнительными тестами, которые мы провели с большим количеством электронных трансформаторов, полученных сегодня; наши первоначальные испытания были основаны на трансформаторах, проведенных несколько лет назад.

Мы провели серию тестов с различными светодиодами и трансформаторами, некоторые электронные трансформаторы работают со светодиодами мощностью 5/6 Вт, хотя минимальная нагрузка заявлена ​​как 20 Вт; мы будем запускать их в течение длительных периодов времени, чтобы определить долгосрочный эффект.Небольшое мерцание светодиода может быть заметно на некоторых трансформаторах из-за «несовместимости». Обратите внимание, что мы называем мигание ситуацией включения / выключения, когда мерцание — это небольшое ритмическое изменение уровня яркости.

Некоторые трансформаторы вообще некорректно работают со светодиодными лампами.

Мы подозреваем, что имеющиеся у вас трансформаторы, я считаю, двух разных типов, будут работать по-разному. Мигание (или оно мерцает?), Скорее всего, будет связано с дисбалансом / несовместимостью между светодиодом и нагрузкой трансформатора, когда либо / или, возможно, и трансформатор, и светодиод нагреются.Мы не сталкивались с этим раньше, но опять же теоретически трансформаторы 20-60 Вт не должны работать вообще, хотя мы подозреваем, что если они работают, они работают неправильно, отсюда и возникают проблемы.

Ваш светодиодный трансформатор, который мигает, является наиболее необычным, и мы подозреваем, что с ним что-то не так. Вы, конечно, можете отправить его нам, если хотите, и мы можем сообщить вам наши выводы, но на самом деле светодиодный трансформатор 12 В постоянного тока должен работать точно так же, как тест батареи 9 В.Возможно, трансформатор неисправен, но это должно быть легко подтвердить.

Мы определенно можем порекомендовать http://www.myswitchshop.com/index.php?main_page=index&cPath=44_50 трансформаторы. Версия 50 Вт должна питать до 4 светодиодов, хотя для этого, очевидно, потребуется дополнительная проводка низкого напряжения от трансформатора к лампам.
