виды, принцип работы, устройство реле

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. По факту, это автоматический выключатель, который соединяет или разъединяет электроцепи при достижении установленных значений или под внешним воздействием. Реле применяются в промышленности для автоматизации технологических процессов, в бытовой технике, которая есть в каждом доме, например в холодильниках и стиральных машинках, для защиты сети от слишком высоких или слишком низких параметров тока. Выбор нужного устройства упрощает классификация реле по различным признакам.

Содержание статьи

Общее описание конструкции

Понятие «реле» объединяет целое семейство устройств разной конструкции. Но в общем случае реле состоит из трех основных функциональных элементов:

  • Воспринимающий. Это первичный элемент, который воспринимает контролируемую величину и преобразует ее в другую физическую величину.
  • Промежуточный.
    Сравнивает полученное значение с заданным параметром. Если это значение выше или ниже заданного параметра, то на исполнительный элемент передается первичное воздействие.
  • Исполнительный. Этот элемент передает воздействие в цепи, управляемые реле. В результате такого воздействия может произойти: размыкание или соединение управляемой цепи, переключение параметров тока.

Исполнение и принцип действия первичного элемента зависят от того, какое назначение имеет реле и на какую физическую величину (сила тока, напряжение, свет, тепло и т.п.) оно настроено.

Основные характеристики реле

Независимо от вида и принципа действия реле, выделяют несколько параметров, на которые обращают внимание при выборе этого прибора:

  • Время срабатывания – промежуток времени между поступлением управляющего сигнала и воздействием на управляемые цепи.
  • Коммутируемая мощность – допустимая мощность электроцепи или электроустановки, которой будет управлять реле.
  • Уставка – обычно это регулируемый параметр, который определяет величину поступающего параметра (тока, напряжения, частоты, давления, температуры), при которой происходит срабатывание реле.

Виды реле: контактные и бесконтактные

По устройству исполнительного компонента реле делят на контактные и бесконтактные.

Контактные

Воздействуют на управляемую цепь с помощью электрических контактов. Их размыкание или замыкание полностью разъединяет или замыкает электроцепь. Для изготовления контактов используются: медь, серебро, вольфрам. Количество контактов – до 10 штук. Четырех- и пятиконтактные реле используются в электрических схемах автомобилей для включения и переключения цепей.

Бесконтактные

Такие реле воздействуют на управляемую цепь способом изменения электрических параметров выходных электроцепей – емкости, сопротивления, индуктивности, величины тока или напряжения.

Классификация реле по способу включения

Первичные

Эти устройства включаются непосредственно в цепь элемента, для защиты которого они предназначены. Их преимущества – не требуются измерительные трансформаторы, источники оперативного тока, контрольные кабели.

Вторичные

Подключаются в цепь с использованием вторичных трансформаторов. Это наиболее распространенный вид реле. Их преимущества – изоляция от высокого напряжения, возможность расположить устройство в месте, удобном для обслуживания. Вторичные реле выпускаются стандартными. Они рассчитаны на ток 5 (1) А и напряжение 100 В и могут устанавливаться в любые электроцепи, независимо от их тока и напряжения.

Виды реле по назначению

По назначению эти устройства бывают трех типов – управления, защиты, сигнализации.

Реле управления

Эти реле являются первичными. Монтируются непосредственно в электроцепь. Их роль – включение и выключение отдельных элементов схемы. Могут использоваться самостоятельно или в качестве комплектующих низковольтных комплектных устройств – ящиков, панелей, шкафов.

Реле защиты

Выполняют функции включения, отключения и защиты устройств, имеющих термические контакты – электродвигателей, вентиляторов. При превышении температуры термические контакты размыкаются. Оборудование может восстановить работу только после остывания термоконтактов до установленной температуры.

Сигнализации

Такие реле устанавливают в охранных системах автотранспорта, предприятий, придомовых территорий. Служат для формирования сигнала при достижении установленной величины параметра, который находится под контролем (ток, напряжение, частота, давление, температура, акустические параметры и другие).

Разновидности электромеханических реле

Наиболее распространенный вид электрических реле – электромеханические. К ним относятся: электромагнитные, индукционные, электротепловые устройства.

Электромагнитные

Один из видов электрических реле электромагнитное. В конструкции этого устройства имеются: обмотка со стальным сердечником, группа подвижных контактов, замыкающих и размыкающих управляемую электроцепь. Рассмотрим принцип их действия:

  • На катушку сердечника подается управляющий ток.
  • В сердечнике под воздействием электрического тока создается магнитное поле, притягивающее контактную группу.
  • В зависимости от типа реле, контакты замыкают или размыкают электрическую цепь.

Разновидность электромагнитных реле – поляризованные, которые отличаются от нейтральных способностью реагировать на полярность управляющего сигнала. Размыкание или замыкание контактов зависит от полярности подключения электромагнита. Обладают более высокой чувствительностью, по сравнению с нейтральными реле. Такие устройства могут использоваться только в цепях постоянного тока.

Электротепловые (термические)

Тепловые реле представляют собой комплекс биметаллических пластин, для изготовления которых используются металлы с разным коэффициентом расширения при нагреве. Такие реле могут использоваться в качестве защитных устройств: при превышении температуры, установленной регулятором, контакты разъединяются, и поступление тока на потребителя прекращается.

Обычно тепловые реле используются в бытовых одно- и трехфазных сетях при подключении электрических двигателей. При увеличении нагрузки на двигатель выше установленной величины происходит нагрев биметаллического реле, которое при достижении определенной температуры размыкает электрическую цепь. Двигатель прекращает работу. После остывания биметаллических пластин цепь замыкается и двигатель возобновляет работу. Термические устройства могут оснащаться колесиком, с помощью которого регулируется температура отключения двигателя, и кнопкой принудительного запуска.

Существует разновидность термических реле, в которых биметаллические пластины заменены легкоплавящимся сплавом. Они срабатывают практически мгновенно – при достижении определенной температуры металл расплавляется и цепь размыкается. Принцип действия таких устройств похож на принцип действия предохранителей. После срабатывания такое реле, установленное непосредственно на оборудовании в качестве последней защиты от перегорания, подлежит замене.

Индукционные

Принцип действия этих устройств основан на взаимодействии между переменными магнитными потоками и токами, которые формируют переменные магнитные потоки. Индукционные приборы рассчитаны только на использование в цепях переменного тока. Существуют три типа индукционных реле – с рамкой, диском, цилиндрическим ротором («стаканом»). Эти устройства широко востребованы в системах релейной защиты и автоматики.

Другие виды электрических реле

Твердотельные

Эти электронные устройства компактны и долговечны, благодаря отсутствию трущихся механических частей. Работу механики здесь выполняют полупроводниковые элементы – биполярные и МОП-транзисторы, тиристоры, симисторы. По сравнению с твердотельными, они имеют следующие преимущества:

  • Низкий уровень шума при работе.
  • Очень высокая наработка на отказ, которая в 100 раз и более превышает ресурс электромагнитных устройств.
  • Быстродействие, составляющее доли миллисекунд, у электромагнитных 50 мс – 1с.
  • Электропотребление ниже на 95 %.

Однако твердотельные реле имеют не только достоинства, но и недостатки. Одним из них является слабая устойчивость к импульсным перенапряжениям, которые электромагнитным реле практически не страшны. При использовании твердотельных реле необходимо предусмотреть схемотехническое решение, которое ограничивает эти импульсы. Есть и еще минусы – нагрев при работе, наличие токов утечки, приводящих к наличию напряжения на фазном проводе даже при отключенном реле.

Твердотельные реле применяют в системах регулирования температуры, в которых в качестве нагревателей используются ТЭНы, в промышленной автоматике, телеметрии, механизмах оборудования, используемого в металлургической и химической индустрии, в медоборудовании, военной электронике.

Герконовые

Реле этого типа представляют собой герконовую катушку. Это баллон, заполненный инертным газом, или внутри которого создан вакуум. Внутри баллона располагают соединительные элементы из пермаллоя – прецизионного сплава (сплава с точно заданным химическим составом), включающего железо и никель. Эти соединительные элементы имеют вид проволоки с контактами. Их покрывают серебряным или золотым напылением. Геркон размещают в середине электрического магнита или в пределах действия его поля. При подаче тока на обмотку электромагнита образуется магнитный поток, который запирает контакты. Герконовые реле могут выполнять функции: замыкающие, переключающие, размыкающие. Преимущества этих устройств – компактные габариты, доступная цена, отсутствие трущихся частей, что продлевает срок службы. Тот факт, что контактная группа располагается в инертном газе или вакууме и надежно защищена от влаги, повышает надежность реле.

При использовании герконовых реле следует избегать:

  • близкого присутствия источника ультразвука, который будет негативно влиять на работоспособность;
  • воздействия постороннего магнитного поля;
  • механических повреждений.

Колба изготавливается обычно из стекла, поэтому ее нужно всячески оберегать от механических воздействий. При разбитой колбе контактная группа срабатывать не будет. Герконовые реле можно использовать только в системах, в которых параметры электропитания находятся в пределах, установленных в технической документации. При подаче слишком высоких токов произойдет размыкание контактов. Нарушения в работе герконовых реле наблюдаются и в случаях подачи тока слишком низкой частоты.

Фотоэлектронные (фотореле)

Основой фотоэлектронного реле является полупроводниковый элемент – фоторезистор, сопротивление которого изменяется в зависимости от изменения освещенности. Фотореле – прибор, широко применяемый коммунальными службами. Он надежен в работе и обеспечивает существенную экономию электроэнергии и безопасность на улицах. При повышении освещенности все осветительное оборудование отключается, а при наступлении темноты – включается. Большинство таких приборов оснащено регулятором порога срабатывания и механическим выключателем.

Виды реле по типу поступающего параметра

По этому параметру разделяют реле: тока, мощности, частоты, напряжения, давления, акустических величин, количества газа. Устройства могут быть максимальными и минимальными. Реле, которые срабатывают при превышении заданной величины, называют «максимальными», а при ее падении ниже заданного уровня – «минимальными».

Реле тока

Реле тока реагируют на резкие перепады тока и при необходимости отключают отдельную нагрузку или всю систему электроснабжения. Величина максимального тока, при которой необходимо отключить потребителей, устанавливается регулятором.

Реле напряжения

Реле напряжения реагируют на величину напряжения и включаются через трансформаторы напряжения. Используются для контроля фаз напряжения в электросетях и защиты электроприборов. Основой такого реле является контроллер быстрого реагирования, отслеживающий отклонения напряжения за установленные пределы. Общепринятый стандарт срабатывания таких реле – ниже 170 В и выше 250 В.

Реле частоты

Служат для контроля частоты переменного тока, которая должна быть равна 50 или 60 Гц в одно- и трехфазных сетях. Обычно имеют фиксированные задержки срабатывания. Пороги размыкания цепи, которая находится под контролем, можно регулировать. Режим работы этого устройства может предусматривать наличие «памяти» аварии.

Реле мощности

Устройство, ограничивающее мощность, действует аналогично ограничителю тока нагрузки. При превышении установленного порога мощности происходит отключение потребителя. Реле ограничения мощности часто оснащаются функцией автоматического повторного включения. То есть, после снижения нагрузки работа оборудования возобновляется автоматически.

Реле давления

Реле давления – важнейший прибор, используемый в насосном оборудовании для контроля перепадов давления воды, масла, нефти, воздуха. Различают два основных типа таких приборов – электромеханические и электронные.

Электромеханические реле имеют в конструкции особый элемент, реагирующий на изменение давления в системе, – гибкую мембрану, которая изгибается под напором жидкости (воздуха) в системе. Она соединяется с двумя пружинами, одна из которых настраивается на минимально допустимый напор, а вторая – на разницу между верхней и нижней границами давления в системе. При снижении давления в системе ниже минимального порога реле включает насосное оборудование, при превышении верхнего порога – отключает. Это простые и надежные устройства, но не очень удобные в эксплуатации. Оператору приходится регулярно проверять настройки и при необходимости их корректировать.

Электронные устройства имеют более сложную конструкцию. Пределы можно устанавливать очень точно и при эксплуатации контролировать их не требуется. Электронные приборы чувствительны к гидроударам, поэтому их оснащают небольшими гидробаками (объем – примерно 400 мл). Электронное реле давления устанавливается между насосным оборудованием и первой точкой водоразбора.

Реле акустические

Акустические реле реагируют на изменение акустических величин – частоты звуковой волны, ее давления или акустических характеристик материалов – коэффициентов поглощения и отражения. Принцип действия может быть механическим или электрическим. В акустических приборах механического действия предусмотрена мембрана, которая прогибается под давлением звуковых волн, и при достижении определенной величины давления происходит замыкание контакта. В состав электрических акустических приборов входят: воспринимающий орган (микрофон, фильтр), усилитель, выходное электрическое реле.

Устройства, срабатывающие на любой шум, часто используются совместно с системой освещения. Они реагируют на любой возникающий шум в помещении и дают сигнал на включение света. Обычно их устанавливают в коридорах и на лестничных площадках. Также акустические реле широко используются в охранных системах, «интеллектуальных» игрушках.

Газовые реле

Эти приборы применяются для обеспечения газовой защиты. Они представляют собой металлический корпус, врезанный в маслопровод. Реле в нормальном состоянии заполнено маслом, а его контакты находятся в разомкнутом состоянии. При повышении содержания газов они заполняют верхнюю часть реле с одновременным вытеснением масла. Поплавок, имеющийся в конструкции, с понижением уровня масла опускается, поворачивается вокруг своей оси и вызывает замыкание контактов в сигнальной цепи. Сформированный сигнал предупреждает о высокой загазованности среды.

Промежуточные реле

«Промежуточным» называют реле, которое играет в цепи не главную, а вспомогательную роль. Рассчитано на установку в автоматических схемах и цепях управления. Его функции – увеличение числа контактов основного реле, когда необходимо замкнуть или разомкнуть несколько цепей, замкнуть одну и одновременно разомкнуть другую цепь, выполнить другие задачи. Они используются в схемах усиления и преобразования электрических сигналов, запоминания информации и программирования, распределения электрической энергии с управлением работой отдельных элементов, сопряжения элементов радиоэлектронной аппаратуры с разными принципами действия.

Часто функции промежуточных выполняют электромагнитные реле, в которых в зависимости от конструкции и области применения имеются контакты следующих типов:

  • Нормально разомкнутые (замыкающие). При отсутствии электропитания находятся в разомкнутом состоянии. При подаче напряжения происходит их замыкание.
  • Нормально замкнутые (размыкающие). В нормальном состоянии такие контакты находятся в замкнутом состоянии, а при поступлении электропитания контакты размыкаются.
  • Перекидные. В таких реле при отсутствии напряжения имеется средний контакт, замкнутый с одним из неподвижных контактов. При подаче тока средний контакт разрывает связь с первым неподвижным контактом и замыкается со вторым неподвижным контактом.

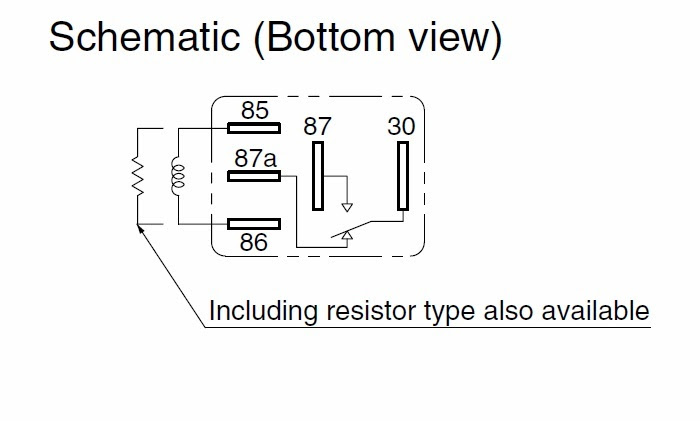

Обозначение реле на схеме

Обозначение реле на принципиальной схеме

На электрических схемах реле обозначается прямоугольником, от наибольших сторон которого показаны выводы питания. Функциональное назначение реле указывается на схеме буквами:

  • KA – тока;
  • KV – напряжения;
  • KB – блокировки;
  • KBS – блокировки от многократного включения;
  • KH – указательное;
  • KL – промежуточное;
  • KQ – фиксации положения выключателя;
  • KSV – контроля цепи напряжения;
  • KSP – контроля давления;
  • KSH – контроля напора;
  • KSL – контроля уровня жидкости;
  • KSR – скорости;
  • KSQ – состава вещества;
  • KW – мощности;
  • KZ – сопротивления.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


устройство, виды, маркировка, подключение и регулировка


Преобразование электрических сигналов в соответствующую физическую величину — движение, сила, звук и т. д., осуществляется с помощью приводов. Классифицировать привод следует как преобразователь, поскольку это устройство изменяет один тип физической величины в другой.

Привод обычно активируется или управляется командным сигналом низкого напряжения. Классифицируется дополнительно как двоичное или непрерывное устройство исходя из числа стабильных состояний. Так, электромагнитное реле является двоичным приводом, учитывая два имеющихся стабильных состояния: включено — отключено.

В представленной статье подробно разобраны принципы работы электромагнитного реле и сфера использования приборов.

Содержание статьи:

Основы исполнения привода

Термин «реле» является характерным для устройств, которыми обеспечивается электрическое соединение между двумя и более точками посредством управляющего сигнала.

Наиболее распространенным и широко используемым типом электромагнитного реле (ЭМР) является электромеханическая конструкция.

Так выглядит одна конструкция из многочисленного ряда изделий, именуемых как электромагнитные реле. Здесь показан закрытый вариант механизма с помощью крышки из прозрачного оргстекла

Схема фундаментального контроля над любым оборудованием всегда предусматривает возможность включения и отключения. Самый простой способ выполнить эти действия — использовать переключатели блокировки подачи питания.

Переключатели ручного действия могут использоваться для управления, но имеют недостатки. Явный их недостаток – установка состояний «включено» или «отключено» физическим путем, то есть вручную.

Устройства ручного переключения, как правило, крупногабаритные, замедленного действия, способные коммутировать небольшие токи.

Ручной механизм переключения – «дальний родственник» электромагнитных реле. Обеспечивает тем же функционалом – коммутацией рабочих линий, но управляется исключительно вручную

Между тем электромагнитные реле представлены в основном переключателями с электрическим управлением. Приборы имеют разные формы, габариты и разделяются по уровню номинальных мощностей. Возможности их применения обширны.

Такие приборы, оснащенные одной или несколькими парами контактов, могут входить в единую конструкцию более крупных силовых исполнительных механизмов — контакторов, что используются для коммутации сетевого напряжения или высоковольтных устройств.

Основополагающие принципы работы ЭМР

Традиционно реле электромагнитного типа используются в составе электрических (электронных) схем управления коммутацией. При этом устанавливаются они либо непосредственно на печатных платах, либо в свободном положении.

Общее строение прибора

Токи нагрузки используемых изделий обычно измеряются от долей ампера до 20 А и более. Релейные цепи широко распространены в электронной практике.

Приборы самой разной конфигурации, рассчитанные под инсталляцию на монтажных электронных платах либо непосредственно в виде отдельно устанавливаемого устройства

Конструкция электромагнитного реле преобразует магнитный поток, создаваемый приложенным напряжением переменного/постоянного тока, в механическое усилие. Благодаря полученному механическому усилию, выполняется управление контактной группой.

Наиболее распространенной конструкцией является форма изделия, включающая следующие компоненты:

  • возбуждающую катушку;
  • стальной сердечник;
  • опорное шасси;
  • контактную группу.

Стальной сердечник имеет фиксированную часть, называемую коромысло, и подвижную подпружиненную деталь, именуемую якорем.

По сути, якорь дополняет цепь магнитного поля, закрывая воздушный зазор между неподвижной электрической катушкой и подвижной арматурой.

Детальный расклад конструкции: 1 – пружина отжимающая; 2 – сердечник металлический; 3 – якорь; 4 – контакт нормально закрытый; 5 – контакт нормально открытый; 6 – общий контакт; 7 – катушка медного провода; 8 – коромысло

Арматура движется на шарнирах или поворачивается свободно под действием генерируемого магнитного поля. При этом замыкаются электрические контакты, прикрепленные к арматуре.

Как правило, расположенная между коромыслом и якорем пружина (пружины) обратного хода возвращает контакты в исходное положение, когда катушка реле находится в обесточенном состоянии.

Действие релейной электромагнитной системы

Простая классическая конструкция ЭМР имеет две совокупности электропроводящих контактов.

Исходя из этого, реализуются два состояния контактной группы:

  1. Нормально разомкнутый контакт.
  2. Нормально замкнутый контакт.

Соответственно пара контактов классифицируется нормально открытыми (NO) или, будучи в ином состоянии, нормально закрытыми (NC).

Для реле с нормально разомкнутым положением контактов, состояние «замкнуто» достигается, только когда ток возбуждения проходит через индуктивную катушку.

Один из двух возможных вариантов установки контактной группы по умолчанию. Здесь в обесточенном состоянии катушки «по умолчанию» установлено нормально закрытое (замкнутое) положение

В другом варианте — нормально закрытое положение контактов остается постоянным, когда ток возбуждения отсутствует в контуре катушки. То есть контакты переключателя возвращаются в их нормальное замкнутое положение.

Поэтому термины «нормально открытый» и «нормально закрытый» следует относить к состоянию электрических контактов, когда катушка реле обесточена, то есть напряжение питания реле отключено.

Электрические контактные группы реле

Релейные контакты представлены обычно электропроводящими металлическими элементами, которые соприкасаются друг с другом, замыкают цепь, действуя аналогично простому выключателю.

Когда контакты разомкнуты, сопротивление между нормально открытыми контактами измеряется высоким значением в мегаомах. Так создается условие разомкнутой цепи, когда прохождение тока в контуре катушки исключается.

Контактная группа любого электромеханического коммутатора в разомкнутом режиме имеет сопротивление в несколько сотен мегаом. Величина этого сопротивления может несколько отличаться у разных моделей

Если же контакты замкнуты, контактное сопротивление теоретически должно равняться нулю — результат короткого замыкания.

Однако подобное состояние отмечается не всегда. Контактная группа каждого отдельного реле обладает определенным контактным сопротивлением в состоянии «замкнуто». Такое сопротивление называется устойчивым.

Особенности прохождения токов нагрузки

Для практики установки нового электромагнитного реле, контактное сопротивление включения отмечается малой величиной, обычно менее 0,2 Ом.

Объясняется это просто: новые наконечники остаются пока что чистыми, но со временем сопротивление наконечника неизбежно будет увеличиваться.

Например, для контактов под током 10 А, падение напряжения составит 0,2х10 = 2 вольта (закон Ома). Отсюда получается — если подводимое на контактную группу напряжение питания составляет 12 вольт, тогда напряжение для нагрузки составит 10 вольт (12-2).

Когда контактные металлические наконечники изнашиваются, будучи не защищенными должным образом от высоких индуктивных или емкостных нагрузок, становится неизбежным появление повреждений от эффекта электрической дуги.

Электрическая дуга на одном из контактов электромеханического прибора коммутации. Это одна из причин повреждения контактной группы при отсутствии надлежащих мер

Электрическая дуга — искрообразование на контактах — приводит к возрастанию контактного сопротивления наконечников и как следствие к физическим повреждениям.

Если продолжать использовать реле в таком состоянии, контактные наконечники могут полностью утратить физическое свойство контакта.

Но есть более серьезный фактор, когда в результате повреждения дугой контакты в конечном итоге свариваются, создавая условия короткого замыкания.

В таких ситуациях не исключается риск повреждения цепи, которую контролирует ЭМР.

Так, если сопротивление контакта увеличилось от влияния электрической дуги на 1 Ом, падение напряжения на контактах для одного и того же тока нагрузки увеличивается до 1×10=10 вольт постоянного тока.

Здесь величина падения напряжения на контактах может быть неприемлема для схемы нагрузки, особенно при работе с напряжениями питания 12-24 В.

Тип материала контактов реле

С целью уменьшения влияния электрической дуги и высоких сопротивлений, контактные наконечники современных электромеханических реле изготавливают или покрывают различными сплавами на основе серебра.

Таким способом удается существенно продлить срок службы контактной группы.

Наконечники контактных пластин электромеханических приборов коммутации. Здесь представлены варианты наконечников, покрытых серебром. Покрытие подобного рода снижает фактор повреждений

На практике отмечается использование следующих материалов, коими обрабатываются наконечники контактных групп электромагнитных (электромеханических) реле:

  • Ag — серебро;
  • AgCu — серебро-медь;
  • AgCdO — серебро-оксид кадмия;
  • AgW — серебро-вольфрам;
  • AgNi — серебро-никель;
  • AgPd — серебро-палладий.

Увеличение срока службы наконечников контактных групп реле за счет уменьшения количества формирований электрической дуги, достигается путем подключения резистивно-конденсаторных фильтров, называемых также RC-демпферы.

Эти электронные цепочки включают параллельно с контактными группами электромеханических реле. Пик напряжения, который отмечается в момент открытия контактов, при таком решении видится безопасно коротким.

Применением RC-демпферов удается подавлять электрическую дугу, что образуется на контактных наконечниках.

Типичное исполнение контактов ЭМР

Помимо классических нормально открытых (NO) и нормально закрытых (NC) контактов, механика релейной коммутации также предполагает классификацию с учетом действия.

Особенности исполнения соединительных элементов

Конструкции реле электромагнитного типа в этом варианте допускают наличие одного или нескольких отдельных контактов переключателя.

Таким выглядит прибор, технологически сконфигурированный под исполнение SPST – однополюсный и однонаправленный. Существуют также другие варианты исполнения

Исполнение контактов характеризуется следующим набором аббревиатуры:

  • SPST (Single Pole Single Throw) – однополюсный однонаправленный;
  • SPDT (Single Pole Double Throw) – однополюсный двунаправленный;
  • DPST (Double Pole Single Throw) – двухполюсный однонаправленный;
  • DPDT (Double Pole Double Throw) – двухполюсный двунаправленный.

Каждый такой соединительный элемент обозначается, как «полюс». Любые из них могут подключаться или сбрасываться, одновременно активируя катушку реле.

Тонкости применения приборов

При всей простоте конструкции коммутаторов электромагнитного действия, существуют некоторые тонкости практики использования этих приборов.

Так, специалисты категорически не рекомендуют подключать в параллель все контакты реле, чтобы таким способом коммутировать цепь нагрузки с высоким током.

Например, подключать нагрузку на 10 А путем параллельного соединения двух контактов, каждый из которых рассчитан на ток 5 А.

Эти тонкости монтажа обусловлены тем, что контакты механических реле никогда не замыкаются и не размыкаются в единый момент времени.

В результате один из контактов в любом случае будет перегружен. И даже с учетом кратковременной перегрузки, преждевременный отказ прибора в таком подключении неизбежен.

Неправильная эксплуатация, а также подключение реле вне установленных правил монтажа, обычно заканчивается вот таким исходом. Внутри выгорело практически все содержимое

Электромагнитные изделия допустимо использовать в составе электрических или электронных схем с низким энергопотреблением как переключатели относительно высоких токов и напряжений.

Однако категорически не рекомендуется пропускать разные напряжения нагрузки через соседние контакты одного прибора.

Например, коммутировать напряжение переменного тока 220 В и постоянного тока 24 В. Всегда следует применять отдельные изделия для каждого из вариантов в целях обеспечения безопасности.

Приемы защиты от обратного напряжения

Значимой деталью любого электромеханического реле является катушка. Эта деталь относится к разряду нагрузки с высокой индуктивностью, поскольку имеет проводную намотку.

Любая намотанная проводом катушка обладает некоторым импедансом, состоящим из индуктивности L и сопротивления R, образуя, таким образом, последовательную цепь LR.

По мере протекания тока через катушку, создается внешнее магнитное поле. Когда течение тока в катушке прекращается в режиме «отключено», увеличивается магнитный поток (теория трансформации) и возникает высокое обратное напряжение ЭДС (электродвижущей силы).

Это индуцированное значение обратного напряжения может в несколько раз превосходить по величине коммутационное напряжение.

Соответственно, появляется риск повреждения любых полупроводниковых компонентов, размещенных рядом с реле. Например, биполярный или полевой транзистор, используемый для подачи напряжения на катушку реле.

Схемные варианты, благодаря которым обеспечивается защита полупроводниковых элементов управления – транзисторов биполярных и полевых, микросхем, микроконтроллеров

Одним из способов предотвращения повреждения транзистора или любого переключающего полупроводникового устройства, включая микроконтроллеры, является вариант подключения обратно смещенного диода в цепь катушки реле.

Когда ток, протекающий через катушку сразу после отключения, генерирует индуцированную обратную ЭДС, это обратное напряжение открывает обратно смещенный диод.

Через полупроводник накопленная энергия рассеивается, чем предотвращается повреждение управляющего полупроводника – транзистора, тиристора, микроконтроллера.

Часто включаемый в цепь катушки полупроводник называют также:

  • диод-маховик;
  • шунтирующий диод;
  • обращенный диод.

Однако большой разницы между элементами нет. Все они выполняют одну функцию. Помимо использования диодов с обратным смещением, для защиты полупроводниковых компонентов применяются и другие устройства.

Те же цепочки RC-демпферов, металло-оксидные варисторы (MOV), стабилитроны.

Маркировка электромагнитных релейных приборов

Технические обозначения, несущие частичную информацию о приборах, обычно указываются непосредственно на шасси электромагнитного коммутационного прибора.

Выглядит такое обозначение в виде сокращенной аббревиатуры и числового набора.

Каждое электромеханическое устройство коммутации традиционно маркируется. На корпусе или на шасси наносится примерно такой набор символов и цифр, указывающий определенные параметры

Пример корпусной маркировки электромеханических реле:

РЭС32 РФ4. 500.335-01

Эта запись расшифровывается так: реле электромагнитное слаботочное, 32 серии, соответствующее исполнению по паспорту РФ4.500.335-01.

Однако подобные обозначения редкость. Чаще встречаются сокращенные варианты без явного указания ГОСТ:

РЭС32 335-01

Также не шасси (на корпусе) прибора отмечается дата изготовления и номер партии. Подробные сведения содержатся в техническом паспорте на изделие. Паспортом комплектуется каждый прибор или партия.

Выводы и полезное видео по теме

Видеоролик популярно рассказывает о том, как действует электромеханическая электроника коммутации. Наглядно отмечаются тонкости конструкций, особенности подключений и прочие детали:

Электромеханические реле уже довольно долгое время применяются в качестве электронных компонентов. Однако этот тип коммутационных приборов можно считать морально устаревшим. На смену механическим устройствам все чаще приходят более современные приборы – чисто электронные. Один из таких примеров – .

Появились вопросы, нашли недочеты или есть интересные факты по теме стать которыми вы можете поделиться с посетителями нашего сайте? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в блоке для связи под статьей.

Регулятор напряжения Bosch BR28-N1.ремонт генератора - статьи по ремонту - автомануалы

..

На генераторах фирмы Bosch установлен регулятор зарядки (регулятор напряжения Bosch BR28-N1 F00M 144 123) представляющий собой единый блок с угольными щетками.(реле интегральное)

применяемость  в автомобилях

BOSCH - F00M144123 - Регулятор генератора MB Actros 613 D614 D615 D616 D (668.331668.332)618 D818 D818 DA 4x4810 DT812 DT (670.398)813 D814 D815 D816 D (670.331670.332)813 DA814 DA 4x4815 DA816 DA 4x4 (670. 431670.432)O 810O 814O 815 (670.373670.374)

BR28-N1, F 00M 144 123 для генератора 4892318, 4892320 BOSCH двигатель Cummins 4ISBe185, 210, 285, 300.

Bosch - F 00M 144 123 - ЭЛ. РЕГУЛЯТОР НАПРЯЖЕНИЯ F 00M 144 123

оригинальный номер

MERCEDES-BENZ
Мерседес Бенц Actros
A0001543805, 000 154 38 05


  1. Разъем генератора
  2. Радиатор интегрального реле
  3. Отверстия для крепления регулятора напряжения к генератору, также служит в качестве массы
  4. Щеткодержатель
  5. Подключение регулятора к напряжению по клемме B + генератора
  6. две щетки
  7. интегральное реле
  8. выход фазы генератора на вывод W (тахометр)



Большей частью ремонт генератора ограничивается заменой щеток. Но иногда требуется вмешательство более глубокое. И появляется необходимость в дополнительной информации. Некоторую техническую информацию Вы найдете на этой страничке.

Схема регулятора напряжения (интегрального реле) Bosch и его подключение к генератору.


Распиновка разъема регулятора напряжения

  1. Сигнал оборотов,( подключен к ZBR)
  2. L - индикатор заряда,выход ( подключен к ZBR)
  3. 15 - вход управления на генератор (генератор выключается при соединении на массу этого этого контакта)
  4. BS - позволяет повышать напряжение компьютером автомобиля,Данная клемма служит для регулирования зарядного НАПРЯЖЕНИЯ в зависимости от температуры.( подключен к ZBR)
  5. DFM - Указывает долю потребляемого тока по отношению к доступному току.выход на компьютер автомобиля

Бесконтактные реле. Устройство и принцип действия

Как упоминалось в статьях вышедших ранее, обычные электромагнитные реле имеют свои недостатки. Их самым слабым местом являются контакты, которые пригорают, разрушаются во время переключений, а также подвержены коррозии. Чтоб устранить этот недостаток были сконструированы бесконтактные реле.

Они основаны на нелинейных полупроводниковых элементах и имеют ряд преимуществ, а именно:

  • Более длительный срок службы и повышенная надежность;
  • Более высокое быстродействие;
  • При размыкании цепи не образуют дугу и искрообразование;

Давайте рассмотрим наиболее распространенные виды таких устройств.

Полупроводниковые и электронные реле

Полупроводниковые и электронные реле аналогичны по своему устройству полупроводниковым и электронным приборам. Они имеют всего лишь два состояния: открытое (проводящее) и закрытое (не проводящее).

Электронное реле

Оно имеет достаточно большое входное сопротивление, сопоставимое с сопротивлением разомкнутых контактов, при условии отсутствия положительного управляющего сигнала на сетке и отрицательного напряжения смещения, которое закрывает электронную лампу.

Если подать достаточно большое сеточное напряжение, лампа откроется и через нее начнет протекать ток, который будет определятся нагрузкой. При этом сопротивление лампы достаточно велико, что является существенным недостатком такого типа устройств.

Транзисторное реле

Схема его изображена ниже:

Принцип действия аналогичен электронному. Но его главным достоинством, по сравнению с электронным, есть его относительно небольшое сопротивление при открытом состоянии, а недостатком – относительно малое сопротивление при закрытом состоянии.

Тиристорное реле

Схема показана ниже:

При подаче импульса на управляющий электрод тиристор откроется и тем самым замкнет цепь. Такой вид является наиболее перспективным, но при применении обычного тиристора не возможно коммутировать постоянные токи, поскольку он останется открытым даже при снятии управляющего импульса. Чтоб закрыть тиристор необходимо или отключить анодное напряжение или приложить обратное напряжение. Но с появлением полностью управляемых тиристоров эта проблема уже практически решена.

Электронное реле времени

Их применяют вместо механических реле времени с часовым механизмом. В данной цепи выдержка времени создается цепью заряда конденсаторов от источника постоянного тока Е (на рисунке ниже):

Обмотку промежуточного реле РП подключают к источнику питания через триод (электронную лампу). Если ключ К замкнут, то конденсатор С зарядится до напряжения источника Е и электронная лампа будет заперта. Как только ключ К разомкнется, конденсатор С начнет разряжаться через резистор R с постоянной времени τ = CR. Напряжение на сетке триода будет падать и ток в обмотке реле РП будет возрастать, как только он достигнет значения тока срабатывания, реле сработает и замкнет нужный контакт.  Соответственно время срабатывания РП можно варьировать путем подбора резистора и конденсатора.

Магнитные реле

Действие таких реле основано на изменении проницаемости магнитной ферромагнетиков при насыщении. При ненасыщенном сердечнике, индуктивное сопротивление обмотки велико, при насыщенном – мало. Выполняют такие реле на магнитных усилителях имеющих внешнюю положительную обратную связь или с самонасыщением и работающих в релейном режиме (Кос ≈ 1).

Несмотря на свои достоинства, бесконтактные реле имеют и свои недостатки:

  • Относительно небольшая коммутируемая мощность;
  • Сопротивление в разомкнутом состоянии сравнительно с электромагнитным выше, а разомкнутом ниже;
  • Довольно чувствительны к перегрузкам, а также к различного рода помехам;

Поэтому при применении таких устройств нужно учесть все эксплуатационные и технико – экономические условия и сопоставить различные варианты.

Термисторная защита электродвигателей и реле термисторной защиты двигателя

Термисторная (позисторная) защита электродвигателей

Сложность конструкции тепловых реле к пускателям электродвигателей, недостаточная надежность систем защиты на их основе, привели к созданию тепловой защиты, реагирующей непосредственно на температуру обмоток электродвигателя. При этом датчики температуры устанавливаются на обмотке двигателя.  Другими словами, осуществляется непосредственный контроль измерения нагрева двигателя.  Прямая защита двигателя через контроль температуры обмотки даже при тяжелейших условиях окружающей среды обеспечивает полную защиту двигателя, оснащенного температурными датчиками с положительным коэффициентом сопротивления (PTC). Температурные датчики PTC встроены в обмотки электродвигателя (укладываются в обмотку двигателя изготовителем двигателей).

Термочувствительные защитные устройства: термисторы, позисторы



В качестве датчиков температуры получили применение термисторы и позисторы (РТС – резисторы) - полупроводниковые резисторы, изменяющие свое сопротивление от температуры. Термисторы представляют собой полупроводниковые резисторы с большим отрицательным ТСК. При увеличении температуры сопротивление термистора уменьшается, что используется для схемы отключения двигателя. Для увеличения крутизны зависимости сопротивления от температуры, термисторы, наклеенные на три фазы, включаются параллельно (рисунок 1).

Рисунок 1 – Зависимость сопротивления позисторов и термисторов от температуры: а – последовательное соединение позисторов; б – параллельное соединение термисторов

Позисторы являются нелинейными резисторами с положительным ТСК. При достижении определенной температуры сопротивление позистора скачкообразно увеличивается на несколько порядков.

Для усиления этого эффекта позисторы разных фаз соединяются последовательно. Характеристика позисторов показана на рисунке.

Защита с помощью позистоpoв является более совершенной. В зависимости от класса изоляции обмоток двигателя берутся позисторы на температуру срабатывания =105, 115, 130, 145 и 160 . Эта температура называется классификационной. Позистор резко меняет сопротивление при температура за время не более 12 с. При сопротивление трёх последовательно включенных позисторов должно быть не более 1650 Ом, при температуре их сопротивление должно быть не менее 4000 Ом.

Гарантийный срок службы позисторов 20000 ч. Конструктивно позистор представляет собой диск диаметром 3.5 мм и толщиной 1 мм, покрытый кремне-органической эмалью, создающей необходимую влагостойкость и электрическую прочность изоляции.



Рассмотрим схему позисторной защиты, показанную на рисунке 2.

К контактам 1, 2 схемы (рисунок 2, а) подключаются позисторы, установленные на всех трёх фазах двигателя (рисунок 2, б). Транзисторы VТ1, VT2 включены по схеме триггера Шмидта и работают в ключевом режиме. В цепь коллектора транзистора VT3 оконечного каскада включено выходное реле К, которое подает сигнал на обмотку пускателя электродвигателя.

При нормальной температуре обмотки двигателя и связанных с ним позисторов сопротивление последних мало. Сопротивление между точками 1-2 схемы также мало, транзистор VT1 закрыт (на базе малый отрицательный потенциал), транзистор VТ2 открьт (большой потенциал). Отрицательный потенциал на коллекторе транзисторе VT3 мал, и он закрыт. При этом ток в обмотке реле К недостаточен для его срабатывания.

При нагреве обмотки двигателя сопротивление позисторов увеличивается, и при определенном значении этого сопротивления отрицательный потенциал точки 3 достигает напряжения срабатывания триггера. Релейный режим триггера обеспечивается эммитерной обратной связью (сопротивление в цепи эммитера VТ1) и коллекторной обратной связью между коллектором VT2 и базой VT1. При срабатывании триггера VТ2 закрывается, а VT3 - открывается. Срабатывает реле К, замыкая цепи сигнализации и размыкая цепь электромагнита пускателя, после чего обмотка статора отключается от напряжения сети, двигатель останавливается.

Рисунок 2 – Аппарат позисторной защиты с ручным возвратом: а – принципиальная схема; б – схема подключения к двигателю

После охлаждения двигателя его пуск возможен после нажатия кнопки «возврат», при котором триггер возвращается в начальное положение.

В современных электродвигателях позисторы защиты устанавливаются на лобовой части обмоток двигателя. В двигателях прежних разработок позисторы можно приклеивать к лобовой части обмоток.

Достоинства и недостатки термисторной (позисторной) защиты

  • Термочувствительная защита электродвигателей предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру электродвигателя. Это касается, прежде всего, электродвигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим работы) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты). Термисторная защита эффективна также при сильном загрязнении электродвигателей или выходе из строя системы принудительного охлаждения.
  • Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя принудительного охлаждения. Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.
  • Недостатками термисторной защиты является то, что с термисторами или позисторами выпускаются далеко не все типы электродвигателей. Это особенно касается электродвигателей отечественного производства. Термисторы и позисторы могут устанавливаться в электродвигатели только в условиях стационарных мастерских. Температурная характеристика термистора достаточно инерционна и сильно зависит от температуры окружающей среды и от условий эксплуатации самого электродвигателя.
  • Термисторная защита требует наличия специального электронного блока: термисторного устройства защиты электродвигателей, теплового или электронного реле перегрузки, в которых находятся блоки настройки и регулировки, а также выходные электромагнитные реле, служащие для отключения катушки пускателя или электромагнитного расцепителя.

Виды термисторных реле различных производителей:

Реле термисторной защиты двигателя TER-7 ELCO (Чехия)

  • контролирует температуру обмотки электродвигателя в температ. интервале, данном сопротивл. PTC термистора фиксированный настроенный уровень коммутации
  • в качестве считывающего элемента применяетсчя термистор PTC встроенный в обмотку электродвигателя его производителем, возможно использование внешнего PTC сенсора
  • функция ПАМЯТЬ - реле в случае ошибки блокируется до момента вмешательства персонала (наж. кнопки RESET)
    RESET ошибочного состояния:
    a) кнопкой на передней панели
    b) внешним контактом (на расстоянии по двум проводам)
  • функция контроля короткого замыкани или отключения сенсора , состояние нарушения сенсора указывает мигающий красный светодиодный индикатор
  • выходной контакт 2x переключ. 8 A / 250 V AC1
  • состояние превышение температуры обмотки двигателя указывает светящийся красный светодиодный индикатор
  • универсальное напряжение питания AC/ DC 24 - 240 V
  • клеммы сенсора не изолированы гальванически, но их можно замкнуть с клеммой PE без поломки устройства, в случае питания от сети должен быть подключен нейтраль на клемму A2

Реле термисторной защиты электродвигателя РТ-М01-1-15 (МЕАНДР, Россия)



  • контролирует температуру двигателей, оснащенные позисторами (термисторы с положительным температурным коэффициентом - РТС резисторы), встроенные в обмотку двигателя ( производителем).
  • коммутируемый ток 5А/250В (пиковый 16А), контакты реле 1з+1р
  • индикация рабочих состояний:
  • (напряжение питания, срабатывание реле, перегрев двигателя, КЗ датчиков)
  • напряжение питания АС 220, 100, 380 (по исполнениям)

Реле контроля температуры двигателя E3TF01 230VAC (PTC), 1 CO, TELE Серия ENYA (Австрия)

  • контролируемая величина PTC (контр. температуры двигателя  на повышение) от 6 PTC датчиков
  • диапазон измерения общее сопр. холодн. <1,5kΩ клеммы T1-T2 или T1-T3
  • напряжений питания    230V AC
  • максимальный коммутируемый ток 250V, 5A AC (1 перекидной)

Реле контроля температуры двигателя G2TF02 (PTC), 2ПК (требуется модуль TR2) TELE Серия GAMMA (Австрия)



  • контролируемая величина PTC (контр. температуры двигателя  на повышение) от 6 PTC датчиков
  • диапазон измерения общее сопр. холодн. <1,5kΩ клеммы T1-T2
  • диапазон напряжений питания спомощью модуля питания TR2 или SNT2 * (устанавливается в реле)
  • напряжений питания    230V AC
  • максимальный коммутируемый ток 250V, 5A AC (2 перекидных)

Реле термисторной защиты двигателя CR-810 F&F ЕвроАвтоматика (Белоруссия)

  • контроль температуры электродвигателей, генераторов, трансформаторов и защита их от перегрева
  • датчики РТС устанавливаются в обмотках электродвигателя производителем и в комплект не входят (термисторы РТС соединенные последовательно от 1 до 6 штук)
  • напряжение питания 230V AC и 24V AC/DC
  • максимальный комутируемый ток 16А, 1 переключающий контакт
  • контроль КЗ в цепи термисторных датчиков
  • с ростом температуры электродвигателя растет сопротивление цепи термисторных датчиков, при достижении более 3000 Ом питание отключается (реле разрывает цепь питания катушки контактора), включение происходит автоматически при снижении температуры и соответсвенно сопротивления до 1800 Ом.

Реле контроля температуры двигателя MTR01, MTR02 BMR (Чехия)

  • Реле контролирует температуру обмотки электрического двигателя. Принцип действия основан на измерении сопротивления термистора, встроенного в двигатель.
  • Устройство также контролирует короткое замыкание или пропадание фазы. Реле имеет один выходной перекидной контакт на ток 8 А.
  • Модификация MTR01 24V/ MTR02 24V предназначена для напряжения питания 24 В. Остальные параметры.
  • MTR02 с гальванической изоляцией
  • Сопротивление PTC в раб. режиме 50 Ω < PTC < 3,3 кΩ
  • Сопротивление PTC в авар. режиме PTC > 3,3кΩ или PTC < 50Ω
  • Отключение аварийного режима PTC < 1,8 кΩ + RESET
  • Номинальный ток 8 A (15А - пиковый ток), 1 перекидной контакт

Реле контроля температуры двигателя BTR-12E BTR Electronic Systems, "METZ CONNECT" (Германия)

  • реле термистор применяется для защиты моторов от термических перегрузок, возникающих при механических перегрузках в приводах или при использовании электродвигателей под перенапряжением. Для регистрации температуры применяется РТС = сопротивление с позитивным температурным коэффициентом, которые позиционируются в месте наибольшего нагрева.
  • выпускается с памятью ошибки и без ЗУ (запоминающее  устройство)
  • напряжение питания 230V AC / 24V AC/DC
  • предельно допустимый ток контактов 6А (1 или 2 переключающих контакта)

Реле термической защиты Grundfos MS 220 C Grundfos/Ziehl (Германия)

  • Реле Grundfos MS 220C предназначено для преобразования термисторного сигнала в релейный и передачи его на пускатель в насосах с мощностью двигателя более 3.0 кВт.
  • напряжение питания AC/DC 24 - 240V (и др. в зависимости от исполнения 110,400V)
  • 1 CO, ток контактов 6А

Реле контроля температуры двигателя серии 71.91 и 71.92 Finder (Италия)

Термисторное реле определения температуры для промышленного применения.

Реле Finder термисторной защиты двигателя [71. 9

Лучшее реле тепловой защиты - Выгодные предложения на реле тепловой защиты от глобальных продавцов реле тепловой защиты

Отличные новости !!! Вы находитесь в нужном месте для реле тепловой защиты. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле тепловой защиты должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле тепловой защиты на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле тепловой защиты и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле тепловой защиты по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Carrel Electrade - реле температуры, уровня и частоты

Регуляторы температуры

Производство Autonics Korea

TX4S Цифровой контроллер температуры
  • Большой ЖК-дисплей с подсветкой и широким углом обзора
  • Отображение измеренной температуры и уставки
  • Монтаж на панель DIN 48x48 мм
  • Включение / выключение или ПИД-регулирование
  • Реле SPST 250Vac 3A
  • Выход реле сигнализации
  • Pt100, тип K и вход типа J
  • Точность ± 0.3% от полной шкалы
  • Питание от 100 до 240 В перем. Тока 8 ВА макс.

Регулятор температуры TAS
  • Тип настройки аналогового набора
  • 48x48 мм 8-контактный разъем
  • Включение / выключение или ПИД-регулирование
  • реле SPDT 250Vac 2A
  • Крепление на панель 48x48 мм
  • Входы типа K, 100 ° C, 200 ° C, 400 ° C, 800 ° C
  • Вход типа J 200 ° C
  • Входы Pt100, 100 ° C, 200 ° C
  • Точность ± 2% полной шкалы
  • Питание от 90 до 264 В переменного тока 2.2ВА

Регулятор температуры TOS
  • Тип настройки аналогового набора
  • 48x48 мм 8-контактный разъем
  • Включение / выключение или пропорциональное управление
  • Однополюсное реле 250Vac 2A
  • Крепление на панель 48x48 мм
  • Входы типа K, 100 ° C, 200 ° C, 300 ° C, 400 ° C, 600 ° C, 800 ° C
  • Входы типа J, 100 ° C, 200 ° C, 300 ° C, 400 ° C, 600 ° C, 800 ° C
  • Входы Pt100, 100 ° C, 200 ° C, 300 ° C, 400 ° C
  • Точность ± 2% полной шкалы
  • Питание от 90 до 264 В переменного тока 2. 2ВА

Цифровой контроллер температуры T3S
  • 3 x 7-сегментный светодиодный дисплей
  • Включение / выключение или пропорциональное управление
  • Однополюсное реле 250Vac 2A
  • Крепление на панель 48x48 мм
  • Входы типа K, 399 ° C, 799 ° C, 999 ° C
  • Входы типа J, 199 ° C, 399 ° C, 499 ° C, 799 ° C
  • Входы Pt100, 99,9 ° C, 199 ° C, 399 ° C
  • Точность ± 1% полной шкалы
  • Питание от 90 до 264 В перем. Тока 5 ВА

TC3YF Цифровой контроллер температуры

Регулятор температуры охлаждения / оттаивания с датчиком NTC

  • Включение / выключение
  • Большой светодиодный экран с высокой яркостью
  • Крепление на панель 72x36 мм
  • Выходы компрессора, размораживания и испарения
  • Релейный выход
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, <5 ВА

TC4Y Цифровой контроллер температуры
  • Алгоритм ПИД-регулирования
  • Большой светодиодный экран с высокой яркостью
  • Крепление на панель 72x36 мм
  • Pt100, датчик термопары типа J или K
  • Точность ± 0. 5%
  • Релейный выход и выход SSR
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, <5 ВА

TC4L Цифровой контроллер температуры
  • Алгоритм ПИД-регулирования, высокоскоростная выборка 100 мс
  • Большой светодиодный экран с высокой яркостью
  • Крепление на панель 96x96 мм
  • Pt100, датчик термопары типа J или K
  • Точность ± 0.5%
  • Релейный выход и выход SSR
  • Выход сигнала тревоги
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, <5 ВА

TD4L Цифровой контроллер температуры
  • Алгоритм ПИД-регулирования
  • Большой светодиодный дисплей высокой яркости, символы 22x11 мм
  • Крепление на панель 96x96 мм
  • Pt100, датчик термопары типа J или K
  • ° C или ° F
  • Точность ± 0. 5%
  • Релейный выход и выход SSR
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, <5 ВА

TZN4S Цифровой контроллер температуры
  • Двойной 4-значный светодиодный дисплей, процесс и настройка
  • Двойная автонастройка ПИД-регулятора или двухпозиционное управление
  • Отопление или охлаждение (охлаждение)
  • Две заданные точки, выбираемые сзади
  • Выход сигнала тревоги
  • Крепление на панель 48x48 мм
  • IP65 с передней панели
  • Мульти датчик / вход
    • Термопары K, J и т. Д.
    • Pt100
    • 0-5 В, 0-10 В, 4-20 мА
  • ° C или ° F
  • Точность ± 0,3%
  • Релейный выход 250Vac 3A
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, 5 ВА

Цифровой контроллер температуры TZ4L
  • Двойной 4-значный светодиодный дисплей, процесс и настройка
  • Двойная автонастройка ПИД-регулятора или двухпозиционное управление
  • Выход сигнала тревоги
  • Крепление на панель 96x96 мм
  • Мульти датчик / вход
    • Pt100 или термопары K, J
    • 0-5 В, 0-10 В, 4-20 мА
  • Точность ± 0. 3%
  • Релейный выход 250Vac 3A
  • Источник питания широкого диапазона, от 100 до 240 В переменного тока, 6 ВА

Регуляторы температуры

Изготовлено Panasonic

Цифровые регуляторы температуры KT7, KT4, KT2
  • Термопара, RTD, вход постоянного тока или напряжения
  • ПИД, режимы управления включением / выключением
  • Точность ± 0.2% диапазона
  • Релейный или O / C выход
  • Варианты питания 24 В переменного / постоянного тока и 100-240 В переменного тока
  • KT7 DIN-рейка 22,5 мм x 75 мм, KT4 48 мм x 48 мм, KT2 24 мм x 48 мм
  • Дополнительные выходы для сигналов тревоги, связи и т. Д.

Реле температуры

Производство Comadan Produktion A / S Дания

RM34 Pt100 Температурное реле
  • Источник переменного тока 24 В, 115 В и 230 В ± 10% 40-70 Гц 3 ВА
  • Источник постоянного тока от 12 до 50 В
  • 4 диапазона от -50 ° C до + 200 ° C
  • Встроенная компенсация сопротивления кабеля
  • Регулируемая уставка и задержка реакции
  • Реле расцепителя при замыкании / обрыве кабеля
  • Pt100 вход, выбираемые диапазоны:
    от -50 до + 50 ° C, от 0 до 100 ° C, от 50 до 150 ° C, от 100 до 200 ° C
  • 1 полюс 8A 250Vac релейный выход
  • Стандартное 11-контактное соединение реле

ZB11 база

Реле тепловой защиты двигателя

Изготовлено Crouzet

Реле контроля температуры двигателя ETM, ETM2 и ETM22
  • PTC вход
  • Питание 24 В переменного / постоянного тока, 240 В переменного тока
  • Крепление на DIN-рейку, 22. Ширина 5 мм
  • Реле 8A 440Vac
  • ETM - 1 замыкающий контакт, ETM2 1 переключение, ETM22 2 переключение
  • Автоматический сброс ETM, удаленный и местный сброс нажатием кнопки ETM2 и ETM22
  • Тестовая кнопка ETM2 и ETM22
  • от -20 ° C до + 60 ° C рабочий

Термисторные реле измерения температуры

Изготовлено Finder

Поиск 71.91 Термистор реле контроля температуры
  • Питание 24 В переменного / постоянного тока или 240 В переменного тока
  • Определение температуры с помощью PTC
  • Положительная логика безопасности, замыкающий контакт размыкается при ошибке
  • Обнаружение короткого замыкания или обрыва PTC
  • Однополюсный замыкающий контакт, 10A 250Vac
  • Монтаж на DIN-рейку, ширина 35 мм

Finder 71. 92 Реле контроля температуры термистора
  • Питание 24 В перем. / Пост. Тока или 240 В перем. Тока
  • Определение температуры с помощью PTC
  • Положительная логика безопасности, замыкающий контакт размыкается при ошибке
  • Обнаружение короткого замыкания или обрыва PTC
  • Выбор памяти неисправностей
  • Двухполюсный переключающий контакт, 10A 250Vac
  • Монтаж на DIN-рейку, ширина 35 мм

Термисторные реле измерения температуры

Поставлено Crompton Instruments

Термисторное реле отключения Crompton Instruments PMM-T

Для защиты двигателя от перегрева

  • Питание 24-240 В переменного / постоянного тока
  • Определение температуры с входом PTC или TK
  • Положительная логика безопасности, замыкающий контакт размыкается при ошибке
  • Обнаружение короткого замыкания или обрыва PTC
  • Двухполюсный переключающий контакт, 8A 250Vac
  • Монтаж на DIN-рейку, 17. 6 мм шириной
инструкции

Реле контроля уровня

Производство Carrel Electrade

Реле контроля уровня R-LVL
Для мониторинга и контроля уровня проводящих жидкостей.
  • До 4 уровней срабатывания
  • Насос заполнен, насос пустой или комбинированный насос заполнен и пустой
  • Дополнительная сигнализация низкого или высокого уровня
  • Низкий уровень возбуждения датчика переменного напряжения
  • Регулируемая чувствительность или опция автоматической настройки
  • Три 2-полюсных релейных выхода 10A 250Vac
  • Питание 230В, 110В, 24В.3ВА

Реле контроля уровня

Производство Comadan Produktion A / S Дания

Реле измерения уровня RL10
RL10 контролирует и регулирует уровень проводящих жидкостей.
  • Источник переменного тока 24 В, 115 В и 230 В 2,5 ВА
  • Источник постоянного тока от 12 до 250 В
  • 1 или 2 уровня срабатывания
  • Выбор высокого, низкого или высокого и низкого
  • Регулируемая уставка и задержка реакции
  • Регулируемый регулятор чувствительности
  • 2-полюсный релейный выход 5A 250Vac
  • Стандартное 11-контактное соединение реле

ZB11 база

Реле контроля уровня

Изготовлено Crouzet

Реле контроля уровня ENR
  • Проводящие жидкости, вход резистивного зонда
  • Управляет наполнением вверх или вниз
  • Расходные материалы 24В и 240В
  • Крепление на DIN-рейку, 22. Ширина 5 мм
  • Реле 8A 240Vac
  • от -20 ° C до + 50 ° C рабочий

Реле контроля уровня HNM
  • Проводящие жидкости, вход резистивного зонда
  • Управляет наполнением вверх или вниз
  • Регулируемая задержка, 0,1 - 5 с
  • Питание 24-240 В перем. / Пост. Тока
  • Крепление на DIN-рейку, ширина 35 мм
  • Реле 5A 240Vac
  • от -20 ° C до + 50 ° C рабочий

Реле контроля уровня HNE
  • Проводящие жидкости, дискретный вход датчика
  • Управляет наполнением вверх или вниз
  • Регулируемая задержка, 0.1–5 с
  • Питание 24-240 В перем. / Пост. Тока
  • Крепление на DIN-рейку, ширина 35 мм
  • Реле 5A 240Vac
  • от -20 ° C до + 50 ° C рабочий

Реле контроля уровня

Изготовлено Finder

72.01 Реле контроля уровня
  • Проводящие жидкости, вход резистивного зонда
  • Управляет наполнением вверх или вниз
  • Регулируемая чувствительность
  • Варианты питания: 230/240 В переменного тока и 24 В постоянного тока
  • Крепление на DIN-рейку, ширина 35 мм
  • Реле SPDT, 16A 250Vac
  • от -20 ° C до + 60 ° C рабочий

Finder 72. 01 Аксессуары

072,11
Датчик воды в полу

072.01.xx
Электрод подвесной
кабель 6 м или 15 м

072,53
Держатель электрода

072.50.3
Электрод-сепаратор

Поплавковые выключатели

Изготовлено Finder

72.Поплавковый выключатель A1
Двухкамерные поплавковые выключатели для сантехнических насосов и систем бытовой воды
В комплекте с противовесом.
  • Кабель длиной 5 или 10 м, ПВХ или неопрен
  • Материал корпуса полипропилен
  • Степень защиты IP68
  • Контакты CO 20A 250Vac
  • Макс. глубина 40м
  • Макс. рабочая температура + 60 ° C

72.B1 Поплавковый выключатель
Поплавковые выключатели, подходящие для регулирования уровня в системах подачи серой или черной воды, дренажных установках и насосных системах.
  • Кабель длиной 10 м, ПВХ или неопрен
  • Материал корпуса полипропилен
  • Степень защиты IP68
  • Контакты CO 20A 250Vac
  • Макс. глубина 20м
  • Макс. температура жидкости + 60 ° C

Световые реле

Изготовлено Finder

11. 01 Световое зависимое реле
  • Отдельный фотоэлектрический датчик
  • Нулевой гистерезис для экономии энергии
  • Диапазон от 1 до 1000 люкс в 2 диапазонах
  • Питание 230Vac
  • Крепление на DIN-рейку, ширина 35 мм
  • Реле SPDT, 16A 250Vac
  • от -20 ° C до + 50 ° C рабочий

Датчик освещенности


11.31 Световое зависимое реле
  • Внешний фотоэлектрический датчик
  • Регулируемая чувствительность 1-100 люкс
  • Питание 230 В переменного тока и 24 В переменного / постоянного тока
  • Крепление на DIN-рейку, ширина 17,5 мм
  • Реле NO 16A 250Vac
  • от -20 ° C до + 50 ° C рабочий

Датчик освещенности


11. 42 Световое зависимое реле
  • Два независимых выхода с индивидуальными настройками люкс
  • Отдельный фотоэлектрический датчик
  • Стандартный диапазон 1-80 люкс, высокий диапазон 20-1000 люкс
  • Питание 230Vac
  • Крепление на DIN-рейку, ширина 35 мм
  • Одно реле CO и одно реле NO, 12A 250Vac
  • от -20 ° C до + 50 ° C рабочий

Датчик освещенности IP65
для 11.42 и 11.91


11.71 Переключатель дневного света
  • В комплекте с датчиком
  • Регулируемая настройка люкс, 1-100 люкс (включить)
  • Питание 12В и 24В AD / DC
  • Крепление на DIN-рейку, ширина 35 мм
  • CO 16A 250Vac контакт
  • от -20 ° C до + 60 ° C рабочий

11. 91 Светозависимое реле плюс таймер
  • Дневной таймер, программируемый для блокировки выхода
  • Регулировка чувствительности 2-150 люкс
  • ЖК-индикатор состояния, настройка и программирование
  • Питание 230Vac
  • Крепление на DIN-рейку, ширина 35 мм
  • Реле CO 16A 250Vac
  • от -20 ° C до + 50 ° C рабочий

10.41 Световое зависимое реле
  • Крепление на опоре или поверхности
  • Регулируется от 1 до 50 люкс
  • Питание 230Vac
  • Реле NO, 12A 230Vac
  • от -30 ° C до + 70 ° C рабочий
  • Степень защиты IP54

10. 61 Выключатель дневного света
  • Питание 230Vac
  • Фиксированная чувствительность, 20 люкс +/- 20%
  • Питание 230Vac
  • Реле NO, 16A 230Vac
  • от -30 ° C до + 70 ° C рабочий
  • Степень защиты IP54


18.01 Датчик PIR


18.11 Датчик PIR

Инфракрасный (PIR) датчик движения Finder 18 серии

Обнаружение тепла и движения тела для управления освещением и т. Д.

  • Модели для внутреннего и внешнего применения
  • Модели для потолочного, скрытого и настенного монтажа
  • Широкий угол обзора
  • Регулируемый порог внешней освещенности
  • Регулируемый свет по времени
  • NO 10A 230Vac контакты
  • Модели:
    • 18.01-230 - IP40 для внутреннего использования
    • 18. 11-230 - IP54 для наружного применения
    • 18.21-230 - установка на внутреннюю поверхность потолка
    • 18.31-230 - для внутреннего потолочного монтажа

18.21 Датчик PIR


18,31 ИК-датчик


Реле частоты и тахометра

Производство Comadan Produktion A / S Дания

RF20 Реле частоты
  • Источник переменного тока 24 В, 115 В и 230 В 2.5ВА
  • Выбор 50 Гц / 60 Гц номинал
  • Регулируемая полоса пропускания, от 1 Гц до 10 Гц
  • Выбираемая задержка 0,1 сек. или 1 сек.
  • Двухполюсный релейный выход 5A 250Vac
  • Стандартное 11-контактное соединение реле

ZB11 база

RR10 Реле тахометра
  • Источник переменного тока 24 В, 115 В и 230 В 2. 5ВА
  • Источник постоянного тока от 12 до 250 В
  • от 10 до 20000 об / мин в 3 диапазонах
  • Регулируемая задержка пуска от 0 до 10 секунд.
  • Функция защелки реле
  • Универсальные импульсные входы для контакта или транзистора
  • 1 полюс 8A 250Vac релейный выход
  • Стандартное 11-контактное соединение реле

ZB11 база

Реле контроля частоты

От компании Crompton Instruments

Трехфазные контрольные реле Crompton серии 250
252-PHU Пониженная частота, 240/400 В переменного тока, DPDT.
252-PHO Повышенная частота, 240/400 В переменного тока, DPDT.
253-PHD Пониженная и повышенная частота, 240/400 В переменного тока, DPDT.

Реле частоты

Изготовлено Crouzet

HHZ Реле повышенной и пониженной частоты
  • 50 Гц или 60 Гц
  • 120-277Vac
  • Мощность 6ВА
  • Регулируемая задержка
  • Регулируемые нижние и верхние пороги
  • Два независимых реле, 250Vac 5A
  • Крепление на DIN-рейку, ширина 35 мм
  • от -20 ° C до + 50 ° C рабочий

Реле измерения скорости HSV
  • Контроль превышения или уменьшения скорости
  • Дополнительная фиксация / память
  • Питание 24-240 В переменного / постоянного тока
  • Мощность 5ВА / 3Вт
  • 3-проводные датчики PNP, NPN или NAMUR
  • Регулируемый нижний или верхний пороги
  • Однополюсное реле CO, 250Vac 5A
  • Крепление на DIN-рейку, ширина 35 мм
  • от -20 ° C до + 50 ° C рабочий

404 Не найдено | Fuji Electric FA Components & Systems Co. , ООО

Информация о новинках

Информация об изменениях продукта

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Информация отображается по последним пяти позициям, производство которых было прекращено.Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

LV Распределение

С ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

MV Распределение

Мы удовлетворяем потребности наших клиентов, предлагая высоконадежные продукты и различные типы аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Принцип работы теплового реле защиты двигателя

Изобразительное искусство...

electric-engineering-portal.com http://electrical-engineering-portal.com/working-principle-of-thermal-motor-protection-relay? utm_source = Технические + статьи & utm_campaign = e20145df78-RSS_EMAIL_CAMPAIGN & utm_medium = email

Принцип работы теплового реле защиты двигателя Google+

Принцип работы теплового реле защиты двигателя

Принцип работы Тепловые реле защиты двигателя вместе с тремя биметаллическими полосками в корпусе из изоляционного материала. Биметаллические ленты нагреваются током двигателя, заставляя их изгибаться и приводя в действие механизм отключения после определенного хода, который зависит от настройки тока реле. Механизм разблокировки включает вспомогательный выключатель, который размыкает цепь катушки контактора двигателя (Рисунок 1). Индикатор положения переключения сигнализирует состояние «сработало». A = Биметаллические полосы с косвенным нагревом B = Задвижка срабатывания C = Рычаг отключения D = Контактный рычаг E = Биметаллическая лента для компенсации Биметаллические полосы можно нагревать прямо или косвенно.В первом случае ток протекает непосредственно через биметалл, во втором - через изолированную нагревательную обмотку вокруг полосы. Изоляция вызывает некоторую задержку теплового потока, так что инерция тепловых реле с косвенным обогревом больше при более высоких токах, чем у их аналогов с прямым обогревом. Часто оба принципа сочетаются.

Для номинальных токов двигателя свыше прибл. 100 А, ток двигателя проходит через трансформаторы тока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
