Подрозетники для гипсокартона
Современные технологии возведения пустотелых стен и перегородок из гипсокартона (гкл), потребовали применения новых решений и материалов в области электромонтажа. К их числу относились и подрозетники, ведь используемая ранее технология, при которой монтажная коробка «вмазывалась» на раствор, в подготовленном для него отверстии, в условиях полых стен из гипсокартона не работала. Тогда и был разработан современный подрозетник для гипсокартона.

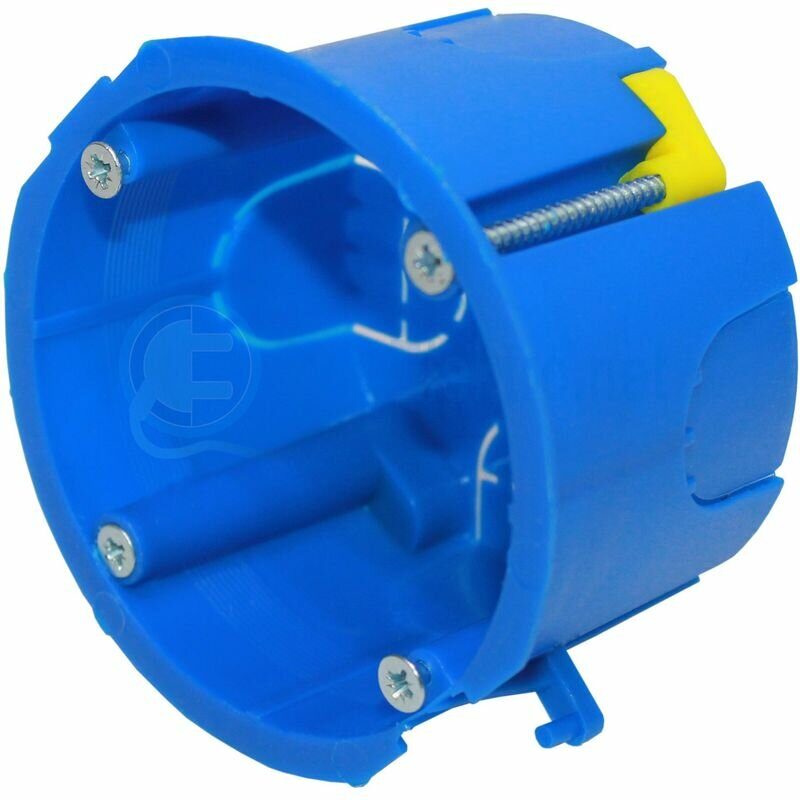

Подрозетник (установочная коробка) для гипсокартона – это неотъемлемый элемент при монтаже встраиваемого электрооборудования в полые(пустотелые) стены, надежно фиксирующий электроустановочные устройства и защищающий их.
Подрозетник для гипсокартона, по сути, является корпусом всех встраиваемых устройств, он крепится в полых стенах или перегородках, а затем в нем подключается к электропроводке, а затем фиксируется любое необходимое встраиваемое электруостановочное оборудование – розетки, выключатели, регуляторы и т.
Подрозетник защищает соединение от воздействия негативных факторов, надежно держит розетки и выключатели в посадочном месте и является гарантом их безопасной и комфортной эксплуатации на протяжении долгого времени. Какие бывают подрозетники, их свойства и функции обязательно читайте в нашей статье «Подрозетник (Монтажная коробка)»
Размеры подрозетников для гипсокартона
На изображении ниже, представлены все основные размеры стандартных подрозетников для гипсокартона:
Здесь мы сразу отметили наиболее важные для монтажа и установки подрозетника размеры, среди которых:
Установочный диаметр подрозетника – 68мм.
Диаметр (размер) отверстия в стене из гипсокартона, необходимого для установки подрозетника.
Коронка(фреза) для подрозетиков в гипсокартоне, с помощью которой делаются установочные отверстия, так же имеет диаметр 68мм.
Расстояние между центрами отверстий при установке подрозетников для гипсокартона на несколько розеток или выключателей, объединённых одной многопостовой рамкой.
Внешний диаметр – 72мм.
Максимальный диаметр внешней, видимой части подрозетника.
Внутренний диаметр – 65мм.
Размер внутреннего диаметра подрозетника, показывающий максимально возможные габариты устанавливаемого в него электроустановочного оборудования.
Установочная глубина – 45мм.
Минимальная глубина ниши, необходимая для установки подрозетника для гипсокартона в полой стене.
Внутренняя глубина – 40мм.
Величина, показывающая максимальный размер доступного для установки розеток и выключателей места внутри подрозетника.
Крепление подрозетника для гипсокартона

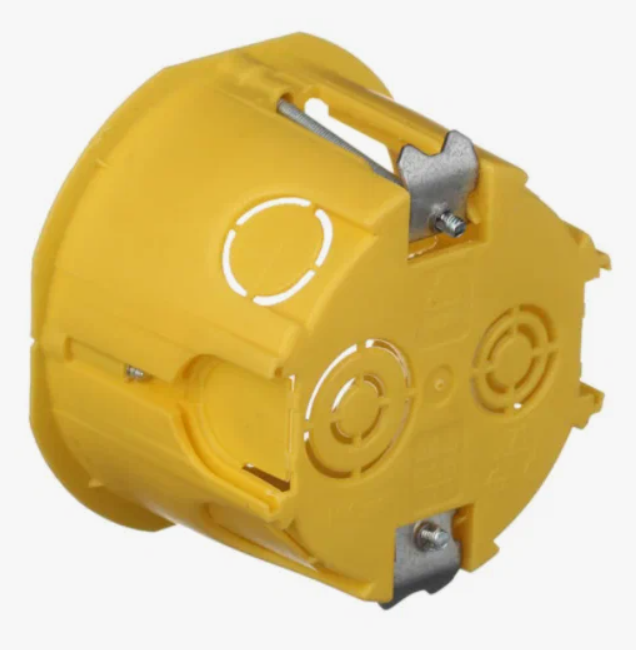

Крепление подрозетника для гипсокартона осуществляется за счет так называемых распоров («ушек» или «лапок») установленных на винтах.
Они могут быть железные или пластиковые, быть различных форм и типов, в зависимости от производителя, но принцип действия всегда одинаковый.
При закручивании этих болтов, распоры двигаются по направляющим и прижимаются к внутренней стороне стены, тем самым надежно фиксируя подрозетник. Достаточно подробно весь процесс описан в статье «Установка подрозетников в гипсокартон».
Соединение подрозетников для гипсокартона
Для объединения подрозетников для гипсокартона в блоки, чаще всего применяются специальные соединители, продающиеся отдельно. Обязательно обратите внимание на это перед покупкой подрозетников для электромонтажа.
В зависимости от производителя и конструкции подрозетника, выглядеть соединители могут по-разному. Использовать их крайне желательно, соединители фиксируют подрозетники относительно друг друга, гарантируя тем самым точность и простоту последующего подключения и установки розеток, выключателей или любого другого электроустановочного оборудования в них.
Давайте рассмотрим, как соединить два подрозетника для гипсокартона в единый блок, на примере подрозетников фирмы
HEGEL.
1. Первым делом необходимо убрать заглушки в местах установки соединителей.
Раз мы соединяем два подрозетника для гипсокартона, убираем по одной заглушки в каждом из них.
2. Устанавливаем соединитель в подготовленное посадочное место.
При этом обратите внимание на профиль соединителя, он выполнен ступенькой, точно такой же профиль имеет установочное место в монтажной коробке (подрозетнике), что не даст вам выполнить соединение неверно.
3. Свободную сторону соединителя, точно так же, помещаем в посадочное место второго подрозетника. На этом соединение закончено и блок готов к установке.
Таким же образом можно соединить неограниченное число подрозетников, но на практике, обычно, используется не более четырех-пяти подрозетников для гипсокартона в одном блоке, так как основные производители электроустановочного оборудования, не делают рамок более чем на четыре или пять постов.
Хорошо зарекомендовали себя в работе подрозетники для гипсокартона следующих производителей:
Hegel
Legrand
Gusi
Schneider electric
Подрозетник. Виды и устройство. Применение и монтаж. Особенности
Подрозетник – это монтажная коробка, предназначенная для установки механизмов розеток, выключателей и других электроустановочных элементов в стену при прокладке скрытой электропроводки.
Подрозетники представляют собой цилиндрическую чашу, которая монтируется в отверстие в стене. В него выводится конец скрытого в штробе кабеля. Зачищенный край провода соединяется с электроустановочным изделием, после чего оно помещается в монтажную коробку.
Подрозетники в большинстве случаев имеют универсальное устройство, что позволяет монтировать в них любые электроустановочные элементы:
- Розетку.
- Выключатель.
- Диммер.
- Терморегулятор.
- Регулятор оборотов вентилятора и т.п.
В задней и боковых стенках подрозетника обычно имеется перфорация для выбивания сквозного отверстия для ввода кабеля. Это исключает необходимость сверления.
Непосредственное прикрепление механизма розетки или другого устройства к подрозетнику может выполняться двумя способами:
- На саморезы.
- Зацепом лапок.
Самым надежным является крепление любого механизма в подрозетнике с помощью двух саморезов. Они могут располагаться относительно друг друга по горизонтальной или вертикальной оси. Многие подрозетники имеют на своем корпусе 4 отверстия, поэтому являются совместимыми со всеми устройствами. Если же отверстия на розетке или выключателе располагаются только по вертикали или горизонтали, то необходимо подбирать к ним соответствующий подрозетник.
Крепление саморезами к корпусу установочной коробки особенно актуально при установке розеток.
Это потому что при вытягивании вилки, их механизм может вырываться из коробки. Если он закреплен винтами, то это исключается. Несмотря на надежность такого способа монтажа, данные подрозетники используются не всегда. Дело в том, что они должны устанавливаться в стену идеально ровно. Если же допустить перекос, то компенсировать его слегка провернув розетку не получится, поскольку посадочные отверстия на ее рамке и самой коробке не совпадут.
Установка оборудования в монтажную коробку путем зацепа лапок менее надежная, но достаточно распространенная. При монтаже допускается небольшое смещение подрозетника. Розетки или выключатели выравниваются распорными лапками, они распираются в стенки коробки, обеспечивая крепкую стыковку. Такой метод установки больше всего подходит для выключателей и диммеров. Внутри установочной коробки имеются рельефные насечки, препятствующие вырыванию лапок механизма.
Материалы изготовленияУстановочные коробки изготавливаются из двух материалов:
- Пластик.
- Металл.
Пластиковые подрозетники наиболее распространенные, что обусловлено их низкой стоимостью и диэлектрическими свойствами. Современные коробки изготавливают из негорючих видов пластика, поэтому они имеют универсальное применение. Единственным недостатком подрозетника из пластика выступает его упругость. Он пружинит в стене, поэтому если выключатель или розетка закреплены в нем лапками, то механизм возможно вырвать или сместить. По этой причине важно использовать коробку с толстыми стенками.
Стальной подрозетник проводит электричество, поэтому его применение на порядок опасней. Данные установочные коробки почти не используются. Изначально они пользовались спросом благодаря стойкости к горению, но современные изделия из пластика тоже имеют такое качество. Монтажные коробки для розеток из стали менее удобны в работе, но все же они имеют одно достоинство – обладают высокой жесткостью. Это является крайне полезным при монтаже с использованием разводных лапок.
Стальные подрозетники склонны к коррозии. В дальнейшем это качество может принести дополнительные трудности. К примеру, если надобность в розетке или выключателе в одном месте отпадет, то установочную коробку не вынимая можно замазать штукатуркой. Если она сделана из стали, а ее оцинковка уже сошла, то периодически поверх штукатурки могут проступать пятна ржавчины. Они заметны на обоях или просто окрашенных стенах. В случае с пластиковым подрозетником такое никогда не случится.
Отличия подрозетников по способу установкиУстановочные коробки разделяют на 3 вида по назначению. Они бывают:
- Для полнотелых стен.
- Для гипсокартонных перегородок.
- Под плинтус.
Для полнотелых стен используются коробки подразумевающие крепление путем замуровывания. Они используются на стенах из бетона, кирпича, газобетона и прочих подобных материалов. Для их применения в стене с помощью специальной коронки сверлится отверстие, затем в него по штробе прокладывается кабель.
Его конец пропускается через выломанное отверстие в подрозетнике, после чего установочная коробка размещается в отверстии по уровню. Затем из боков оно заполняется гипсом или алебастром. После застывания раствора коробка готова к финишному электромонтажу.
Для монтажа в гипсокартонные стены применяется подрозетник особенной конструкции. Он имеет на своем корпусе 2 упорные площади, которые в свою очередь закрепляются через длинные винты, идущие через всю площадь конструкции. Устройство зажимает стенки из гипсокартона как струбцина или тиски. Хотя данный тип установочных коробок и держится крепко, но все же он уступает подрозетнику вмурованному в монолитную стену.
Третьей разновидностью подрозетников является установочная коробка под плинтус. Она используется совместно с пластиковым плинтусом. Данная конструкция не подразумевает необходимость врезания в стену. Она просто накладывается по линии прокладки плинтуса. Благодаря своей форме подрозетник аккуратно состыковывается с плинтусом, в котором и прокладывается скрытая проводка.
Такой вариант монтажных коробок достаточно редкий, поскольку подразумевается пренебрежение рекомендациями насчет минимальной высоты установки розеток. Данные подрозетники совершенно не подходят для выключателей.
При установке группы розеток или выключателей под одной рамкой, нужно добиться, чтобы все механизмы был установлены с одинаковым зазором. Чтобы дистанция между установочными коробками была идентичной, применяются подрозетники с соединительными перемычками. Они могут сращиваться между собой в единую конструкцию. В результате можно получить блок подрозетников из любого необходимого количества коробок.
Подрозетники могут иметь перемычки для соединения являющиеся частью их корпуса. Также они могут быть съемными. Съемные перемычки для объединения подрозетников полые внутри, поэтому через них можно прокладывать провода в случае необходимости подключения розеток шлейфом.
Также широко используются овальные установочные коробки, рассчитанные под одновременный монтаж сразу нескольких механизмов электроустановочных изделий.
Такой подрозетник может быть рассчитан на установку 2-5 корпусов розеток или выключателей.
Для установки монтажной коробки в стену, необходимо просверлить в ней отверстие. Оно делается корончатым сверлом. В гипсокартоне применяется коронка для дерева. также возможно вырезать установочное окно обычным монтажным ножом. На кирпиче используется коронка с твердосплавными напайками или алмазным напылением. Для сверления в бетоне применяется ударное корончатое сверло.
Для монтажа подрозетников в полнотелую стену применяются коронки диаметром 68 или 72 мм. Использование последней позволяет при необходимости монтажа группы подрозетников высверливать немного более широкие отверстия, чтобы иметь возможность выставлять коробки по уровню.
Для монтажа в гипсокартон используются коронки по дереву диаметром 64 мм. В получаемом отверстии нужно дополнительно снимать фаску, чтобы подрозетник мог правильно разместиться и не выступать из стены.
Установка подрозетников выполняется на разной высоте, что зависит от того какое оборудование будет в него монтироваться. Для размещения в них выключателей света и другого оборудования, кроме розеток, высота от пола должна составлять 90 см. Непосредственно для розеток рекомендуются крепить установочную коробку на расстоянии 20-30 см от плинтуса. Подъем на такую дистанцию исключает промокание контактов в случае заливания пола водой.
Такой стандарт высоты продиктован правилами безопасности и удобства. Однако он не является обязательным. В отдельных случаях можно размещать подрозетники на любой другой высоте, отталкиваясь от особенностей электротехники, которая будет к нему подключаться. Так установочные коробки для розеток на кухне могут устанавливаться над столешницей, стандартная высота которой составляет 82-86 см. Сам подрозетник размещается над ней на высоте 5-10 см.
Часто бывает, когда нужно расположить розетку за телевизором, который закрепляется на стене с помощью кронштейна.
Он может размещаться на самой разнообразной высоте, что зависит от размера его диагонали, поэтому розетка для него может оказаться даже под потолком.
При установке подрозетников нужно обратить внимание, что они могут отличаться между собой по глубине. У стандартных изделий она составляет 25 мм и 45 мм. Наиболее универсальные коробки 45 мм. Однако бывает оборудование, которое нуждается в более глубоком подрозетнике. Примером может быть терморегулятор для теплого пола. В некоторых случаях для его подключения необходимы более глубокие нестандартные установочные коробки.
