Расчет токов однофазного кз в сети 0,4 кВ
В данной статье речь пойдет об определении величины тока однофазного тока к.з. в сетях 0,4 кВ с глухозаземленной нейтралью.
Данный вопрос очень актуален, так как электрические сети 0,4 кВ, являются наиболее распространёнными.
В настоящее время существует два метода расчета однофазного КЗ – точный и приближенный и оба метода основаны на методе симметричных составляющих.
1. Точный метод определения тока однофазного КЗ
1.1 Точный метод определения тока однофазного КЗ, представлен в ГОСТ 28249-93 формула 24, и рассчитывается по формуле:
Используя данный метод можно с большой степенью точности определять токи КЗ при известных сопротивлениях прямой, обратной и нулевой последовательности цепи фаза-нуль.
К сожалению, на практике данный метод не всегда возможно использовать, из-за отсутствия справочных данных на сопротивления прямой, обратной и нулевой последовательности для кабелей с алюминиевыми и медными жилами с учетом способов прокладки фазных и нулевых проводников.
2. Приближенный метод определения тока однофазного КЗ
2.1 Приближенный метод определения тока однофазного кз при большой мощности питающей энергосистемы (Хс < 0,1Хт), рассчитывается по формуле [Л1, с 4 и Л3, с 39]:
где:
- Uф – фазное напряжение сети, В;
- Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
- Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.
2.2 Если же питающая энергосистема имеет ограниченную мощность, то тогда ток однофазного кз определяется по формуле 2-26 [ Л3, с 39]:
2.3 Значение Z∑ определяется по таблице 2.9 или можно определить по формуле 2-25 [ Л3, с 39]:
где:
х1т и r1т; х2т и r2т; х0т и r0т — индуктивное и активное сопротивления трансформатора токам прямой, обратной и нулевой последовательности, мОм. Принимаются по таблице 2.4 [Л3, с 29].
Значение Zт/3 для различных трансформаторов с вторичным напряжением 400/230 В, можно принять по таблицам 2, 3, 4 [Л1, с 6,7].

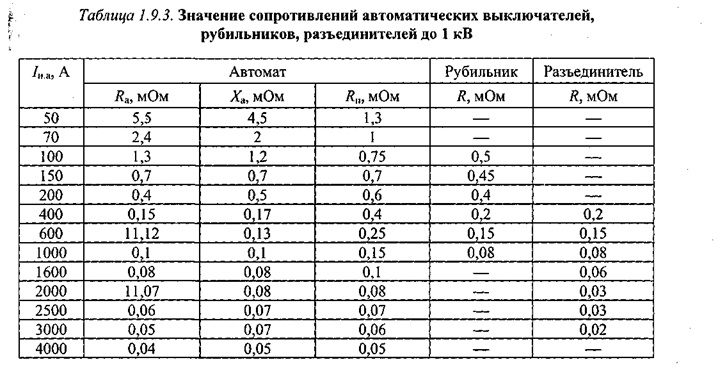

Сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас.
2.4 Полное сопротивление трансформатора Zт, определяется по формуле 2-24 [Л3, с 39]:
2.5 Полное сопротивление петли фаза-нуль, определяется по формуле 2-27 [Л3, с 40]:
где:
- Zпт.уд. – полное удельное сопротивление петли фаза-нуль для каждого участка от трансформатора до места КЗ определяется по таблицам 2.10 – 2.14 [Л3, с 41,42] или по таблицам [Л2], мОм/м;
- l – длина участка, м.
Ниже представлены справочные таблицы со значениями удельного сопротивления петли фаза-нуль для различных кабелей и шинопроводов согласно [Л3, с 41,42].
Справочные таблицы 7, 10 со значениями активных сопротивления медных и алюминиевых проводов, кабелей [Л1, с 6, 14].
Справочные таблицы 11, 12, 13 со значениями полного расчетного сопротивления цепи фаза-нуль для 3(4) — жильных кабелей с различной изоляций и при температуре жилы +65(+80) С [Л1, с 15, 16].
На практике согласно [Л1, с 5] рекомендуется использовать приближенный метод определения тока однофазного КЗ. При таком методе, допустимая погрешность в расчете тока однофазного КЗ при неточных исходных данных в среднем равна – 10% в сторону запаса; 18-20% — при схеме соединения трансформатора Y/Y0, когда преобладает активная нагрузка и для зануления используется 4-я жила либо оболочка кабеля; 10-12% — при использовании стальных труб для зануления электропроводки.
Из выше изложенного, следует, что при использовании данного метода, создаётся не который запас при расчете, который гарантирует срабатывания защитного аппарата, согласно требованиям ПУЭ.
Литература:
1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г.
2. ГОСТ 28249-93 – Методы расчета в электроустановках переменного тока напряжением до 1 кВ.
3. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.
Всего наилучшего! До новых встреч на сайте Raschet.info.
индуктивное сопротивление кабеля, расчет токов однофазного кз, сопротивления петли фаза-нуль
Поделиться в социальных сетях
Пример расчета тока однофазного КЗ
В данной статье, я буду рассматривать пример расчета тока однофазного КЗ (ОКЗ) используя в первом варианте справочные таблицы представленные в [Л1], а во втором варианте справочные таблицы из [Л2].
С методами определения величины тока однофазного КЗ и с приведенными справочными таблицами для всех элементов короткозамкнутой цепи, можно ознакомиться в статье: «Расчет токов однофазного кз при питании от энергосистемы».
Исходные данные:
- масляный трансформатор напряжением 6/0,4 кВ, мощностью 1000 кВА со схемой соединения обмоток – Y/Yо.
- от трансформатора до ВРУ используется кабель марки ААШвУ 3х95 длиной 120 м.
- от ВРУ до двигателя используется кабель марки ААШвУ 3х95+1х35 длиной 150 м.
Рис.1 — Расчетная схема сети эл. двигателя
Вариант I
1. Расчет тока однофазного КЗ будет выполнятся по формуле приближенного метода при большой мощности питающей энергосистемы (Хс < 0,1Хт) [Л1, с 4 и Л2, с 39]:
где:
- Uф – фазное напряжение сети, В;
- Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
- Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.
2. По таблице 2 [Л1, с 6] определяем сопротивление трансформатора при вторичном напряжении 400/230 В, Zт/3 = 0,027 Ом.
3. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 [Л2, с 40]:
где:
- Zпт.уд.1 = 0,729 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 12 [Л1, с 16];
- l1 = 0,120 км – длина участка №1.
- Zпт.уд.2 = 0,661 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 13 [Л1, с 16];
- l2 = 0,150 км – длина участка №2.
4. Определяем ток однофазного КЗ:
Обращаю ваше вниманию, что при определении величины тока однофазного КЗ приближенным методом, сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас [Л2, с 40].
Вариант II
Определим ток однофазного КЗ по справочным таблицам из [Л2].
1. По таблице 2.4 [Л2, с 29] определяем сопротивление трансформатора Zт/3 = 33,6 мОм.
2. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 [Л2, с 40]:
где:
- Zпт.уд.1 = 0,83 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 2.11 [Л2, с 41];
- l1 = 120 м – длина участка №1.
- Zпт.уд.2 = 1,45 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 2.10 [Л2, с 41].
Обращаю ваше внимание, что в данной таблице значение Zпт.уд. приводится для кабелей независимо от материала оболочки кабеля.
3. Определяем ток однофазного КЗ:
Как видно из результатов расчета (вариант I: Iк = 1028 А; вариант II: Iк = 627 А), полученные значения тока однофазного КЗ почти в 2 раза отличаются. По каким справочным таблицам выполнять расчет тока однофазного КЗ, уже решайте сами, в любом случае это приближенный метод, поэтому, если нужны точные значения тока однофазного КЗ, следует рассчитывать по формуле представленной в ГОСТ 28249-93.
Литература:
1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г.
Всего наилучшего! До новых встреч на сайте Raschet.info.
полное сопротивление цепи фаза-нуль, Пример расчета тока однофазного КЗ, сопротивление трансформатора Zт/3, ток однофазного КЗ
Поделиться в социальных сетях
Искусство защиты электрических систем, часть 14. Расчет однофазного короткого замыкания: пошаговое руководство | Консультации — инженер-специалист | Consulting
Примечание редактора: С 1965 по 1970 год предшественник инженера-консультанта, Actual Specifying Engineer, опубликовал серию статей о защите от перегрузки по току. Из-за огромной популярности 31 части этой серии авторы, Джордж Фаррелл и Фрэнк Вальвода, Фаррелл, скончались в начале 2006 года. Часть 14 этой продолжающейся серии содержит подробную информацию о том, как рассчитать четыре типа однофазных недостатки.
В предыдущих статьях этой серии было представлено несколько методов расчета доступного тока короткого замыкания в трехфазных системах с тремя короткозамкнутыми фазами. В то время как фундаментальные принципы одинаковы для однофазных коротких замыканий, независимо от того, происходит ли замыкание между фазами или между фазами и нейтралью, требуется несколько иной подход для компенсации различных напряжений и влияния однофазного импеданса. .
Таблица 14.1 является продолжением таблиц трансформаторов, представленных в предыдущей статье (C-SE, 19 января92). В этих таблицах перечислены неисправности на вторичной обмотке трехфазных трансформаторов с «низким» и «стандартным» сопротивлением.
В таблице 14.1 приведены значения тока короткого замыкания на вторичных клеммах однофазных трансформаторов с низким или стандартным сопротивлением при напряжении 120 и 240 вольт. Вклад двигателя не учитывается, так как он редко бывает значительным в однофазных системах. Включены трансформаторы от 25 до 500 кВА.
В этой и следующей статьях рассматриваются четыре типа однофазных замыканий, как показано на рисунках с 14.1 по 14.4. В каждом случае источником коммунальных услуг является трехфазная система. При расчете однофазных КЗ можно использовать ту же базовую кВА, что и при расчетах трехфазных.
Ко всем расчетам применяются следующие соглашения:
Полное сопротивление пути возврата на землю при замыканиях между фазой и нейтралью и между фазой и землей варьируется в широких пределах, и его практически невозможно точно предсказать. Например, нейтральный проводник может нести или не нести часть тока, или может быть заземляющий проводник, параллельный металлическим дорожкам качения. Таким образом, при расчете однофазного короткого замыкания, необходимого для выбора номиналов отключения и выдерживаемых номиналов компонентов системы, предполагается, что импеданс нейтрали, заземляющего проводника или того и другого равен линейному проводнику.
Значения сопротивления, реактивного сопротивления и импеданса, используемые в трехфазных расчетах, представляют собой значения между фазой и нейтралью для источников, устройств и проводников. В типичных трехфазных расчетах они объединяются векторно. В однофазных поврежденных цепях ток «вытекает» по одному пути и «возвращается» по другому (сопротивления включены последовательно), поэтому значения сопротивления, реактивного сопротивления и полного сопротивления должны быть удвоены.
Междуфазные, однофазные замыкания
Рассмотрим простую систему 4160 Y/2400 В, показанную на рисунках 14.1 и 14.2. Предположим, что мощность короткого замыкания в электросети составляет 500 000, а отношение X/R равно 15. См. рис. 14.1 для расчета однофазных линейных КЗ в трехфазной системе:
Источник (энергетическая сеть) удельное полное сопротивление на базе 1000 кВА (кВА b ) составляет:
PUZ UT = кВА b /кВА SC = 1000/500000 = 0,002 на ед.
0035 UT ) равно
PUR UT = PUZ UT /Ö(1 + (X/R)²) = 0,002/Ö (1 + 15²) = 0,000133
Реактивное сопротивление на единицу ) составляет:
PUX UT = (X/R) x PUR UT = 15 x 0,000133 = 0,001995
Предполагается, что значения сопротивления проводника и реактивного сопротивления для входного напряжения 4160/2400 В; они не имеют определенного размера, конфигурации или длины. Сопротивление кабеля (R C ) 0,00433 Ом. Реактивное сопротивление кабеля (X C ) составляет 0,00319 Ом.
Кабель PUR (PURc) = (Rc x кВА b )/(1000 x кВ
Кабель PUX (PUXc) = (Xc x кВА b )/(1000 x кВ
На нейтральная основа:
PUR T = 0,000133 + 0,000250 = 0,000383
PUX T = 0,001995 + 0,000184 = 0,002179
Общая сумма на единицу. =Ö(0,000383² + 0,002179²) = 0,002212
Как указано ранее, это значение импеданса должно быть удвоено при расчете тока однофазного замыкания.
Ток короткого замыкания при 4160 В для междуфазного однофазного замыкания в трехфазной системе рассчитывается следующим образом:
I SC = (E L-L x кВА b ) / (2 x PUZ T x kV
Другой подход:
kVAsc = (kVA b /2) T = 1000/0,004424= 226040
= 9 Симметричный ток короткого замыкания0009
(1000 x KVA SC ) / E L-L = (1000 x 226 040) / 4,160 = 54 337 А. однофазные замыкания между фазой и нейтралью в трехфазных системах. Если нейтральный проводник того же размера, что и линейный, применяется следующая формула:
Симметричный ток короткого замыкания L-N = I SCLL /…3
проводники. Их размер часто уменьшается, когда они проводят только несимметричный ток от однофазной нагрузки.
Однако, чтобы приспособиться к току гармоник, генерируемому полупроводниковыми устройствами и другими нелинейными источниками, во все большем числе систем нейтральные проводники должны иметь больший размер, чем линейные.
(Увеличенные номиналы проводников для обработки гармонических токов будут подробно рассмотрены в следующей статье.)
Если полное сопротивление нейтрали отличается от полного сопротивления линии, необходимо изменить расчеты неисправностей. Вместо удвоения импеданса линии, импедансы линии и нейтрали обрабатываются следующим образом:
Рассмотрим ту же систему, что и в предыдущем примере, за исключением того, что в этом примере для иллюстрации значения PUR и PUX нейтрального проводника составляют половину значений линейного проводника: PUR UT = 0,000133 и PUX UT = 0,001995.
Значения кабелей: Линейный провод PUR C = 0,000250 и PUX C = 0,000184. Нулевой провод PUR N = 0,000125 и PUX N = 0,000092.
Таким образом, сумма PUR и PUX составляет:
PUR T = 2 x PUR UT + PUR C +PUR N = 2 x 0.000133 + 0.000250 + 0.000125 = 0.000641
PUX T = 2 x PUX UT + PUX C + PUX N = 2 x 0,001995 + 0,000184 + 0,000092 = 0,004266
Общий импеданс на единицу для линии к нейтральному разлому:
PUZ T = ö (0,0006412 + 0,0042666.
Ток короткого замыкания при однофазном замыкании фаза-нейтраль в трехфазной системе (4160Y/2400 В):
I SC = (E L-N x кВА база ) / T x кВ
Однофазные трансформаторы
обслуживается трехфазной системой. Однофазный трансформатор от 4160 до 120/240 вольт имеет номинальную мощность 100 кВА, импеданс 1,3% и X/R, равный 2. Он расположен в конце 75-футового однофазного отвода от трехфазная линия.
Система ПУР и ПУЗ до места отвода от трехфазной линии такие же, как и в предыдущих примерах:
ПУР SYS = 0,000383 и PUX SYS = 0,002179
Однофазная ответвительные проводники представляют собой 75 футов меди № 6, расположенные на расстоянии одного фута друг от друга на верхних столбах. Сопротивление проводника (R C ) равно 0,033975 Ом. Реактивное сопротивление проводника (X C ) составляет 0,009075 Ом. Таким образом:
PUR C = (R C x KVA B ) / (1000 x KV
PUX C = (x C x KVA B ) / (1000 x KV
= (кВА b x Z%) / (кВА TR x 100) = (1000 x 1,3) / (100 x 100) = 0,130000
ПУР TR = ПУЗ TR /Ö (1 + X/R)²) = 0,130/Ö (1 + 2²) = 0,058138
PUX TR = PUZ TR x X/R = 0,116276
Всего значений PUR и PUX:
PUR T = PUR SYS + PUR C + PUR TR =
0,000383 + 0,001963 + 0,058138 = 0,060484
99963 + 0,058138 = 0,060484 PUX .
+ PUX C + PUX TR =
0.002179 + 0.000524 + 0.116276 = 0.118979
These values must be doubled:
PUR TF = 0.120968
PUX TF = 0.237958
PUZ TF =Ö(PUR TF TF
Ö(0.120968² + 0.237958²) = 0.266941
kVA SC = kVA b /PUZ TF = 1,000 / 0.266941 = 3,746.15 and
I SCLL = 1 000 x кВА SC / E L-L = 1 000 x 3 746,15 / 240 = 15 610 ампер
составляет только половину импеданса вторичной обмотки.
Если доступны фактические значения трансформатора, их следует использовать; национальных стандартов для значений сопротивления и реактивного сопротивления однофазных трансформаторов не существует. Если фактические значения недоступны, умножение PUR TR на 1,5 и PUX TR на 1,2 приблизительно соответствует фактическому импедансу.
Эти приближения достаточно точны для расчетов неисправностей.
Рассчитайте замыкания фаза-нейтраль на клеммах вторичной обмотки однофазных трансформаторов следующим образом (все значения PUR и PUX такие же, как для Рисунка 14.3):
1,5 x PUR TR = 1,5 x 0,058138 = 0,087207
1,2 x PUX TR = 1,2 x 0,116276 = 0,139535
PUR T = 0,000383 + 0,001963 + 0,00002 PUR T = 0,000383 + 0,001963 + 0,0003 + 0,08725 T = 0,000383 + 0,001963 + 0,0003 + 0,08725 T = 0,000383 + 0,001963 + 0,0003 + 0,08725 T = 0,000383 + 0,001963 + 0,00002. + 0,000524 + 0,139535 = 0,142238
Опять же, эти значения должны быть удвоены:
PUR TF = 0,179107
PUX TF = 0,284476
PUX TF = 0,284476
PUZ TF = 0,284476
PU0002 Thus:
kVA SC = kVA b /PUZ TF = 1,000/0.336163 = 2,974.75 and
I SCLN = (1,000 x kVA SC ) / E L-N = (1,000 x 2 974,75) / 120 = 24 790 ампер
Замыкания на концах фидеров
Однофазные замыкания на концах фидеров, происходящие от однофазных трансформаторов, линейные или фазные, определяются добавление фидерных PUR и PUX к линейным или фазным PUR и PUX на клеммах вторичной обмотки трансформатора.
Затем эти значения удваиваются, и вычисления продолжаются, как в предыдущих примерах. Рассмотрим неисправность, показанную на рис. 14.4.
Для расчета короткого замыкания фаза-нейтраль на конце 50-футового медного фидера 4/0 THHN в пластиковом кабелепроводе со значениями на клеммах трансформатора такими же, как в предыдущем примере (PUR = 0,089553 и PUX = 0,142238):
Сопротивление в Ом на 1000 футов для этого кабеля составляет 0,0511, а сопротивление — 0,0314. Для 50 футов R C = 0,002555 и X C = 0,001570. Таким образом:
PUR C = (R C x кВА b ) / (1000 x кВ
PUX C = (X C x кВА b ) / (1000 x кВ
Обратите внимание, что в этих расчетах используется вторичное номинальное значение кВ, равное 0,120.
Значения системы и кабеля складываются:
PUR T = 0,089553 + 0,177431 = 0,266984
PUX T = 0,142238 + 0,109028 = 0,251266
.
Эти значения должны быть удвоены:
PUR 5
. TF =Ö(PUR TF TF
Thus:
kVA SC = kVA b /PUZ TF = 1,000 / 0.733253 = 1,363.79 and
I SCLN = (1,000 x кВА SC ) / E L-N = (1000 x 1363,79) / 120 = 11365 ампер
различных фидеров, питаемых как от трехфазных, так и от однофазных трансформаторов.В следующей статье будет представлено введение в симметричные компоненты.
Похожие статьи:
Искусство защиты электрических систем, часть 1: Введение и область применения
Искусство защиты электрических систем, часть 2: системный анализ Часть 3: Системный анализ
Искусство защиты электрических систем, часть 4: Системный анализ
Искусство защиты электрических систем, часть 5
Искусство защиты электрических систем.
Часть 6
Искусство защиты электрических систем. Часть 7. Номинальные характеристики короткого замыкания оборудования
Искусство защиты электрических систем.
Искусство защиты электрических систем, часть 9: присвоение значений импеданса
искусство защиты электрических систем, часть 10: присвоение значений импеданса
Искусство защиты электрических систем, часть 11: Полное сопротивление в системах с вращающимися механизмами
Искусство защиты электрических систем, часть 12: приблизительные расчеты короткого замыкания для проводников
Искусство защиты электрических систем , часть 13:
Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.
Расчет электрического короткого замыкания однофазного и трехфазного
С помощью этого калькулятора вы можете узнать уровень короткого замыкания однофазного или трехфазного электрического трансформатора.
В дополнение к расчету также представлена формула, которая используется для расчета короткого замыкания, мы объясняем, как рассчитать уровень короткого замыкания за 1 шаг, приводим несколько примеров расчета и представляем таблицу с наиболее распространенными уровнями короткого замыкания. .
Формула для расчета однофазных и трехфазных коротких замыканий трансформаторов (кА):- ВА = Вольт-ампер или активная мощность.
- Вольт = Вольт трансформатора.
- % Полное сопротивление = Полное сопротивление трансформатора.
Шаг 1:
Для расчета уровня короткого замыкания трансформатора мощность должна быть разделена между напряжением , умноженный на корень из трех и полное сопротивление трансформатора.
Пример : Трансформатор 75000 ВА имеет низкое напряжение 220 В и импеданс 3,5%, чтобы найти уровень короткого замыкания, необходимо разделить 75000 / (220 * √3 * 0,035), что даст: 5623 кА. Пример 1 первичное напряжение 13200В и вторичное напряжение 480В, с импедансом 5%, уровень короткого замыкания которого имеет трансформатор на низком напряжении (вторичная сторона).
Rta: // Чтобы найти ответ, вы должны умножить напряжение на корень из трех и импеданс следующим образом: 480x√3 × 0,05 = 41,5, затем вы должны разделить 630000 ВА между предыдущим результатом 41 ,5, что даст в итоге 630000ВА/41,5=15155кА.
Пример 2:
Трансформатор промышленного предприятия представляет собой трехфазный трансформатор мощностью 500 000 ВА с напряжением во вторичной обмотке 4160 В и импедансом 5 %, что является уровнем короткого замыкания этого трансформатора.
RTA: // Чтобы узнать уровень короткого замыкания, ВА нужно разделить на произведение напряжения, корень из трех и импеданс следующим образом: 500000 ВА / (4160 В x √ 3 × 0,05) = 1387 кА.
Пример 3:
Трансформатор небольшого здания 25000ВА однофазный, с напряжением 240В и импедансом 3%, который будет уровнем короткого замыкания трансформатора.
Rta: // Чтобы найти ответ, вам нужно только заменить переменные в калькуляторе уровня короткого замыкания, и он автоматически даст ответ: 3472 кВА.
Типичные значения импеданса в процентах:
Полное сопротивление трансформатора в процентах представляет собой измеренное значение, которое напечатано на паспортной табличке и фактически является измерением напряжения.
Это испытание, которое производители проводят для силовых распределительных трансформаторов и которое используется для расчета тока короткого замыкания. Это важно для координации устройств защиты от перегрузки по току (OCPD), анализа короткого замыкания, анализа гармоник и исследований электрической дуги.
Если трансформатор имеет полное сопротивление 6,33 %, ему потребуется 6,33 % первичного входного напряжения для создания 100 % номинального тока во вторичных обмотках при возникновении неисправности в худшем случае.
В системах распределения электроэнергии самый серьезный отказ возникает, когда металлический стержень с низким импедансом пересекает линии, что называется отказом болтового соединения.
Теперь, если 100 % напряжения подается на первичный вход, то примерно (100 / 6,33 = 15,8x номинального тока) оно будет течь во вторичную обмотку при неисправности в наихудшем состоянии. Это максимальный ток короткого замыкания, который у нас будет в системе.
| Мощность трансформатора (кВА) | Типовые значения % Z |
|---|---|
| 0-150 | Менее 4 % |
| 151-300 | 4% |
| 301-600 | 5% |
| 601-2500 | 6% |
| 2501-5000 | 6,5% |
| 5001-7500 | 7,5% |
| 7501-10000 | 8,5% |
| Выше 10 кВА | 9,5% |
| ВА | Полное сопротивление (%) | кА |
| 5000 | 4% | 328. 04 |
| 7500 | 4% | 492.06 |
| 10000 | 4% | 656.08 |
| 15000 | 4% | 984.12 |
| 25000 | 4% | 1640.20 |
| 37500 | 4% | 2460.30 |
| 30000 | 4% | 1968.24 |
| 45000 | 4% | 2952,36 |
| 50000 | 4% | 3280.40 |
| 75000 | 4% | 4920.60 |
| 112500 | 4% | 7380,90 |
| 150000 | 4% | 9841.20 |
| 225000 | 4% | 14761,80 |
| 300000 | 4% | 19682.40 |
| 400000 | 5% | 20994,56 |
| 500000 | 5% | 26243.19 |
| 630000 | 6% | 27555,35 |
| 750000 | 6% | 32803,99 |
| 800000 | 6% | 34990,93 |
| 1000000 | 6% | 43738,66 |
| 1250000 | 6% | 54673. |
