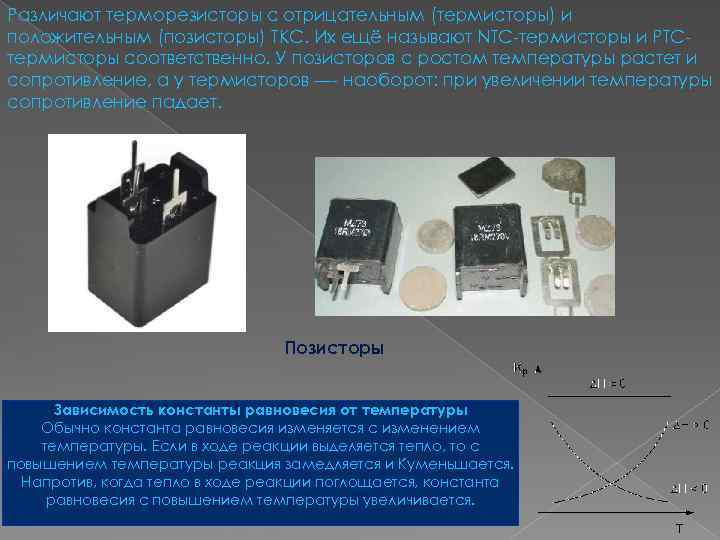

Термистор . NTC термистор. Позисторы PTC
Измеритель с отрицательным ТКС называют NTC-термистор, где NTC – Negative Temperature Coefficient. При нагревании R полупроводника уменьшается. Это популярный узел среди радиолюбителей, который всегда применяется в создании каких-либо электронных аппаратов. Поэтому его будет полезно рассмотреть подробнее.
Принцип работы и все характеристики берут отсчет от свойств при комнатной температуре. Обычно за точку отсчета берется +25 С. При ней у резистора заявленные показатели. Чаще всего используют NTC 10 Ком и 100 Ком. Номинальное R при подогреве может изменяться в тысячу раз. Это касается термодатчиков, произведенных из проводников с плохой проводимостью. Если берут с хорошей, то отношение измеряется в пределах 10.
Зависимость электросопротивления для большинства таких устройств имеет нелинейную прогрессию. Поэтому необходимо иметь таблицу с расписанными данными по взаимосвязи этих показателей.
Такие таблицы должны прилагаться к каждому виду терморезисторов. Параметры сопротивления полупроводников со временем практически не изменяются, поэтому их срок службы достаточно велик. Это при условии соблюдения температурного режима, который варьируется от -55 С до +300 С.
NTC-прибор используется в двух случаях: для стабилизации пускового напряжения, точнее для его сглаживания. И в качестве датчика температур, для ее измерения как внутри, так и замер внешних данных. Схема использования при запуске достаточна простая. При скачке пускового напряжения, электроток нагрузки проходит через NTC, который обладает определенным R при +25 С и он не дает большому скачку испортить весь электроприбор. При постепенном подогреве сопротивляемость падает, и оно выравнивается. Это свойство помогает запускать приборы плавно, не боясь перегорания диодных мостов и предохранителей.
Второй вариант использования – это датчик температуры. На основании показаний градуса разогревания можно настроить включение тех или иных элементов, например, электродвигателя, кулера, вентилятора.
Также использовать для сигнализирования о перегреве системы или ее компонента. При небольшом значении проходящего электричества, терморезистор не будет нагреваться, а будет показывать градусы окружающей среды. Эта же функция используется в аккумуляторах для ноутбука. К элементу питания примотан такой элемент и при перегреве он подает сигнал, который сразу уменьшает подачу питания.
Полезное применение при конструировании 3D-принтеров, в частности подогреваемых столов к ним и экструдерах (Hot End) оценили все радиолюбители. В таких приборах используют приспособление на 100 Ком. Маленькие размеры позволяют крепить и размещать электродатчик на небольших площадях. Работа при высоких температурах имеет большое значение при выборе узла для данных аппаратов.
Для надежной и правильной работы термистора NTC уделите особое внимание калибровке, вне зависимости от назначения. Это важный этап в настройке всего механизма. Для этого необходимо использовать таблицу зависимости. При подключении к Arduino первым делом следует написать скетч.
Который выведет такую зависимость на экран и можно будет свериться.
Сопротивление — позистор — Большая Энциклопедия Нефти и Газа, статья, страница 3
Cтраница 3
| Основные характеристики ПС с положительным ТКС. [31] |
Конструктивное оформление позисторных ТС аналогично таковому в термисторах. В диапазоне измеряемой температуры температурная зависимость сопротивления позисторов носит экспоненциальный характер: R — Аеат. [32]
Позисторы являются нелинейными резисторами с резкой положительной зависимостью сопротивления от температуры. При достижении температуры защищаемого объекта значения срабатывания сопротивление позистора, включенного в управляемую-цепь, резко возрастает, что приводит к работе исполнительного устройства. [33]
Температурная защита электродвигателя.
[34] |
Ом и реле KL находится в состоянии после срабатывания, замыкая своим контактом цепь катушки КМ контактора. В аварийных режимах, когда температура обмотки электродвигателя достигает установленного значения, сопротивление позисторов резко возрастает, ток в обмотке реле уменьшается и оно возвращается в исходное состояние, размыкая цепь катушки контактора. [35]
| Монтажные схемы печатных плат преобразователя ( а, выпрямителя ( б, модуля управления МУ-1 ( в блока питания телевизора Юность Ц-404. [36] |
При каждом включении телевизора на него через разъем Х8б блока питания подается переменное напряжение 220 В частотой 50 Гц. Влиянием резистора R1 в этом случае можно пренебречь, так как его сопротивление значительно больше сопротивления позистора. Ток, протекающий через терморезистор R2 и петлю, вызывает разогрев терморезистора, что приводит к резкому увеличению его сопротивления.
Полная ионизация примесей происходит при температурах — 10 — н н — h 50 С. В рабочем диапазоне температур от — 10 — г — 50 до 150 С температурный коэффициент сопротивления позисторов положителен и достигает десятков процентов на 1 С, так как подвижность носителей заряда уменьшается с повышением температуры, а концентрация носителей заряда остается неизменной. При температурах ниже — 10 С и выше 150 С температурный коэффициент сопротивления позисторов становится отрицательным. [38]
Принцип работы позистора иллюстрирует схема, приведенная на рис. 5.6. В этой схеме позистор RK, включенный последовательно с сопротивлением нагрузки RH, используется в качестве ограничителя тока. Когда сопротивление нагрузки падает ниже определенного значения, в цепи увеличивается ток и возрастает температура позистора.
Схема защиты ( а и сигнализации ( б аварийного режима работы электродвигателя.
[40] |
Схема защиты электродвигателя при использовании позистора показана на рис. 26 а. Позисторы находятся в непосредственном тепловом контакте с обмотками. При повышении температуры обмоток выше допустимой сопротивление позистора резко возрастает, ток в цепи реле уменьшается и происходит отключение электродвигателя от питающей сети. Повторное включение электродвигателя возможно лишь после уменьшения температуры ниже значения, соответствующего температуре резкого увеличения сопротивления позистора. [41]
Наконец ток, протекающий в цепи, становится настолько большим, что вследствие разогрева позистора происходит резкое увеличение его сопротивления и ток в цепи резко уменьшается. В таком режиме мощность, выделяющаяся в терморезисторе Rz, резко уменьшается, и поэтому происходит постепенное охлаждение рабочего элемента и плавное увеличение его сопротивления. Спустя некоторый промежуток времени, определяемый параметрами терморезисторов, сопротивление позистора резко уменьшается и схема возвращается в исходное состояние.
Снимая напряжение с позистора или терморезистора, получают импульсное напряжение низкой частоты.
[42]
Позисторы изготовляют из титаната бария, легированного примесями редкоземельных металлов. При фазовом переходе от тетрагональной структуры к кубической при увеличении температуры сопротивление позистора возрастает на несколько порядков. [43]
Одна из них типа УВТЗ-2 показана на рис. 14.2. Исполнительным элементом устройства является реле постоянного тока KL, в цепь обмотки которого включены последовательно соединенные между собой позисторы RK, встроенные в обмотки фаз электродвигателя. При допустимых температурах обмоток сопротивление позисторов не превышает R 150 — — 450 Ом и реле KL находится в состоянии после срабатывания, замыкая своим контактом цепь катушки КМ контактора. В аварийных режимах, когда температура обмотки электродвигателя достигает установленного значения, сопротивление позисторов резко возрастает, ток в обмотке реле уменьшается и оно возвращается в исходное состояние, размыкая цепь катушки контактора.
[44]
Полная ионизация примесей происходит при температурах — 10 — н н — h 50 С. В рабочем диапазоне температур от — 10 — г — 50 до 150 С температурный коэффициент сопротивления позисторов положителен и достигает десятков процентов на 1 С, так как подвижность носителей заряда уменьшается с повышением температуры, а концентрация носителей заряда остается неизменной. При температурах ниже — 10 С и выше 150 С температурный коэффициент сопротивления позисторов становится отрицательным. [45]
Страницы: 1 2 3 4
Термисторы PTC (POSISTOR) | Термисторы PTC (позистор)
- ДОМ
- Электронные компоненты
- Термисторы (датчики температуры)
- Термисторы PTC (позистор)
- Термисторы PTC (позистор)
Базовые знания о термисторах PTC (POSISTOR)
Термистор PTC TOP
— Что такое термистор PTC?
Термистор с положительным температурным коэффициентом —
Термисторы с положительным температурным коэффициентом — это электронный компонент, сопротивление которого остается почти постоянным при температуре окружающей среды.
Feauture
Отличительные характеристики «POSISTOR» могут быть получены путем добавления небольшого количества редкоземельных элементов в титанат бария (BaTiO3).
Электроды изготавливаются из керамики, в которой в качестве основного ингредиента для создания POSISTOR используется титанат бария, а также широко используются типы свинца и чипы.
Три характеристики POSISTOR можно проиллюстрировать следующим образом.
Сопротивление – Температурная характеристика
Сопротивление почти остается постоянным в диапазоне от комнатной температуры (25°C) до точки Кюри.
Когда температура превышает точку Кюри, сопротивление резко возрастает. Используя эту характеристику, обнаруживаются ненормальные условия, при которых цепь перегревается выше заданной температуры, и цепь может быть отключена.
Что можно сделать, используя эту характеристику?
Когда температура становится выше температуры обнаружения, ПОЗИСТОР может уменьшить ток!
Пример, светодиодные лампы;
Светодиодные элементы, составляющие сердцевину светодиодных ламп, представляют собой электронные компоненты, чрезвычайно устойчивые к нагреву.
Когда большой ток протекает через светодиодный элемент, в то время как к светодиодному элементу прикладывается тепло, светодиодный элемент будет поврежден.
В таких условиях на помощь приходит ПОЗИСТОР! !
ПОЗИСТОР определяет температуру вокруг светодиодного элемента, и когда температура достигает заданного значения (температура обнаружения), сопротивление ПОЗИСТОРА внезапно увеличивается, чтобы уменьшить протекающий ток. Соответственно, POSISTOR предотвращает повреждение светодиодных элементов под воздействием тепла.
Поскольку сопротивление ПОЗИСТОРА резко возрастает, цифровое преобразование информации о температуре не требуется.
Температуру можно определить с помощью простой схемы!
Murata предлагает различные POSISTOR, от низкой точки Кюри 40°C до 130°C.
Статическая характеристика (вольтамперная характеристика)
Соотношение между током и напряжением при приложении напряжения к POSISTOR показано на следующем рисунке.
На рисунке сплошной линией показаны характеристики ПОЗИСТОРА, а пунктиром — характеристики постоянного сопротивления.
Во-первых, давайте посмотрим на относительные значения сопротивления и температуры.
Фиксированное сопротивление показывает почти постоянное сопротивление даже при повышении температуры. (точка Б)
С другой стороны, сопротивление POSISTOR внезапно увеличивается от точек C (точка Кюри) (точка B)
Теперь давайте посмотрим на соотношение между током и напряжением.
Согласно закону Ома ток постоянного сопротивления увеличивается вместе с приложением напряжения.
С другой стороны, ток в ПОЗИСТОРЕ остается таким же, как фиксированное сопротивление до точки С, в соответствии с законом Ома.
Однако, когда ток превышает точку С из-за самонагрева, а сопротивление самого ПОЗИСТОРА увеличивается, ток ПОЗИСТОРА уменьшается вместе с увеличением напряжения.
Таким образом, POSISTOR имеет свойство поддерживать постоянную электрическую мощность.
Что можно сделать, используя эту характеристику?
- Нагреватель
POSISTOR используется в нагревательных элементах с постоянной температурой, нагревателях и т. д., используя эти характеристики. POSISTOR отличается от нихромового нагревателя и т. д. и поддерживает постоянную температуру без включения/выключения управления. - Защита от перегрузки по току
Когда в электронной цепи возникает аномалия, возникает большой ток (перегрузка по току). Используя эту характеристику, POSISTOR ограничивает ток в цепи, так что избыточный ток не распространяется на другие электронные компоненты, когда этот избыточный ток течет. POSISTOR ограничивает ток в цепи для защиты от перегрузки по току.
Динамическая характеристика (ток — временная характеристика)
На следующем рисунке показано соотношение между током и временем при подаче напряжения на POSISTOR. Красная линия показывает характеристику ПОЗИСТОРА, а синяя линия показывает характеристику фиксированного сопротивления.
Как показано на рисунке, в постоянном сопротивлении протекает постоянный ток независимо от прошедшего времени.
С другой стороны, когда на ПОЗИСТОР подается напряжение, отображается характеристика, показанная на рисунке. Протекает большой ток, потому что сопротивление низкое в момент подачи напряжения, а сопротивление увеличивается за счет саморазогрева ПОЗИСТОРА по прошедшему времени, а ток, протекающий через ПОЗИСТОР, уменьшается.
Многое можно реализовать с помощью ПОЗИСТОРА! !
ПОЗИСТОР допускает начальный приток большого тока, а затем ток можно уменьшить за счет самонагрева.
Например, компрессор, используемый в холодильниках.
Компрессор оснащен двигателем, и для запуска двигателя требуется большой ток. Позистор используется потому, что требуются компоненты, которые обеспечивают первоначальный приток большого тока и уменьшают ток по прошествии определенного времени!
