Плакаты и знаки электробезопасности: классификация и их размеры

Мероприятия по обслуживанию и ремонту электрических сетей и оборудования, потребляющего и преобразующего электроэнергию, требуют мер по обеспечению безопасности человека от попадания под действие электрического тока. Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (включение или отключения), чтобы в процессе работы(ремонта и тд.) на электрооборудование по ошибке никто не подал напряжения.

Содержание

1. Классификация изделий
2. Запрещающие
3. Предупреждающие
4. Предписывающие
5. Указывающие
6. Особенности изготовления знаков электробезопасности

Классификация изделий

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По характеру применения плакаты электробезопасности делятся на переносными и стационарными (постоянными).

Классификации плакатов и знаков:

• Запрещающие,
• Предупреждающие,
• Предписывающие,
• Указывающие.

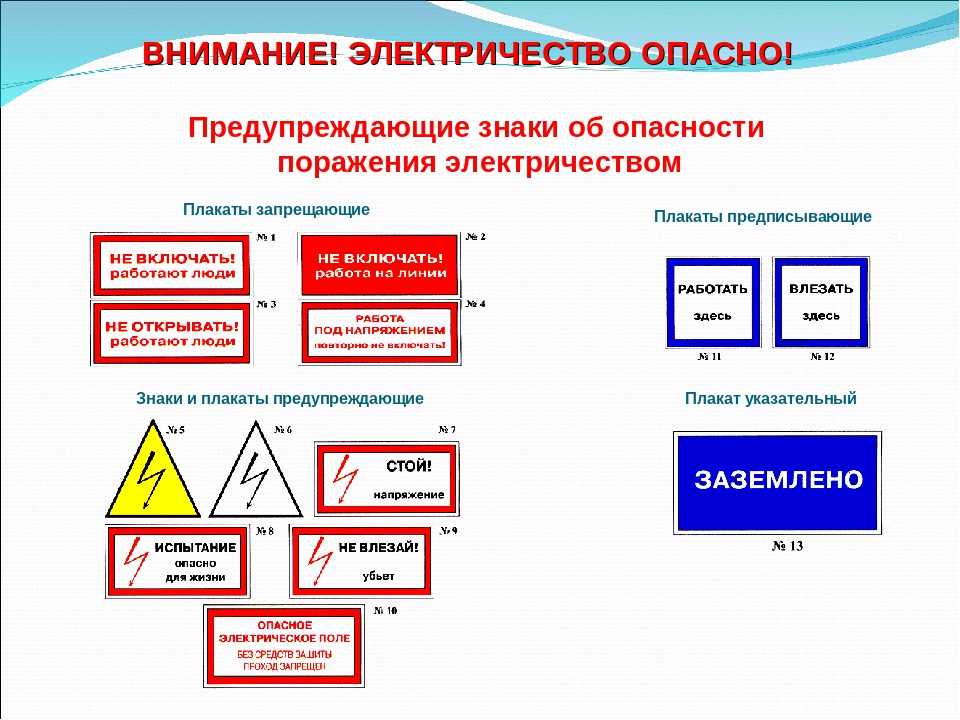

Все знаки и их размеры, более подробно о каждом виде знаке написано ниже в статье

Запрещающие

Предназначены для запрета коммутации с аппаратами(включение или отключения), нужны что бы на электрооборудование по ошибке никто не подал напряжения. Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или наоборот белые буквы на красном фоне.

Размеры прямоугольных плакатов(ширина×высота): 200х100 или 100х50 мм.

Запрещающие плакаты

Предупреждающие

Предназначены для предупреждения о приближении на расстояние опасное для жизни к находящимся под напряжением токоведущим частям или деталям. Знаки применяются в электроустановках до 1000 В и выше.

Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или жёлтый треугольник с чёрной рамкой и молнией, либо же чёрная краска, которую наносят на ЖБТ опоры, ограждения или плиты.

Размеры прямоугольных знаков: 300х150. Размеры сторон треугольника обычно 300х300х300, но если знак используется в помещение или наклеен на оборудование то его размеры сторон могут быть: 25, 40, 50, 80, 100, 150 мм.

Предупреждающие знаки

Предписывающие

Служат для указания мест работы и для безопасного подхода к рабочему месту. Надписи и рамки выполняются буквами сине-белой цветовой гаммой.

Размеры квадратных знаков: 100х100 или 250х250 мм, 200х200 и 80х80 мм.

Предписывающие знаки

Указывающие

Указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на электрооборудование напряжения, а также для указания местонахождения различных объектов и устройств. Есть только один указывающий плакат с синей надписью “ЗАЗЕМЛЕНО” на синем фоне. Размеры плаката: 200х100 или 100х50 мм Ширина белой каёмки должны быть 5-13мм.

Указывающий знак

Особенности изготовления знаков электробезопасности

Все знаки и плакаты рекомендуется изготавливать из диэлектрического материла, а знаки на бетонных и металлических поверхностях нужно наносить красками с помощью трафаретов. Металл можно использовать только там где они не будут соприкасаться с частями электрооборудования которое может быть под напряжением. Все плакаты должны быть чётко виды. В тёмное время знаки, должны быть освещены.

Более подробно можете ознакомиться в документе “ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ”:Читать документ

Предписывающие знаки безопасности

Знаки безопасности и охраны труда на рабочем месте содержат важную информацию об опасностях. Общие предписывающие знаки безопасности включают в себя знаки опасности и предупреждающие знаки.
Эти знаки содержат стандартный заголовок, текст и пиктограммы. Предписывающие знаки безопасности могут использоваться в самых разных ситуациях, таких как химическая опасность, вспышка, опасность скольжения, падения, опасность пожара, опасная атмосфера и опасное оборудование.

Вне зависимости от того, что представляет опасность для вашего местонахождения.
Другие предписывающие знаки безопасности направляют людей к средствам первой помощи, средствам пожаротушения и другим важным местам.
Дополнительные предписывающие знаки безопасности
Многие предписывающие знаки безопасности являются обязательными, но добавление других информационных знаков также может способствовать безопасности.

Запрещающие знаки — знаки, предписывающие людям не курить, не входить в определенные зоны, не носить определенные виды обуви и т. д.
Знаки безопасности — эти знаки защищают людей и имущество, удерживая людей в местах, куда они не должны идти.
Офисные знаки — эти знаки часто предоставляют указания или инструкции, чтобы помочь людям выполнять задачи, например во время пожара.

Если знак поможет повысить безопасность, его стоит иметь на рабочем месте. Компании должны помнить, если в их области присутствует слишком много признаков опасности, то важные сообщения могут быть упущены или разбавлены количеством. Сначала достигните соответствия знакам, удостоверьтесь, что важная информация подчеркнута, и затем добавьте предписывающие знаки безопасности по мере необходимости. Только не переусердствуйте.
Печать знаков безопасности для помещения
Как видно из категорий на этой странице, существует много типов и стилей знаков безопасности. Есть большие напольные знаки и маленькие этикетки. Вы можете получить прочные настенные знаки или нерушимые большие знаки. Для рабочих мест, которым необходимо много знаков безопасности на стенах, машинах, дверях, полках печать внутри компании может оказаться наиболее экономичным и практичным решением. Наш промышленный цех может создавать знаки безопасности любого типа. Некоторые модели могут даже печатать большие знаки и баннеры. Рассмотрите требования ваших проектов по маркировке и просмотрите собственные варианты маркировки.
Наш огромный ассортимент знаков безопасности разработан в соответствии с местными и государственными нормативами, и мы поставляем продукцию со знаком для школ, зданий, складов, офисов и рабочих мест. Продавая как торговую, так и общественную продукцию, мы производим наши знаки собственными силами и предлагаем 5-летнюю гарантию от растрескивания и выцветания, а также гарантию возврата денег на наши продукты.
Почти все наши знаки доступны по оптовым ценам и хранятся на складе для быстрой доставки. Мы также можем создавать индивидуальные вывески в короткие сроки. Наши знаки доступны в различных материалах, включая самоклеящийся винил, жесткий пластик, светящиеся в темноте, рифленые доски и алюминий, а также огромный ассортимент размеров знаков.
Наши знаки пожарного выхода разработаны для того, чтобы помочь вам ориентироваться во время аварийной эвакуации, а знаки пожарной безопасности сообщат вам о точках сборки и предоставят четкую информацию о безопасности в случае пожара. Наша линейка специально разработана для предупреждения об опасностях на месте. Знаки первой помощи полностью соответствуют качеству продукции и предназначены для защиты сотрудников, посетителей и широкой общественности. Дверные знаки обеспечивают визуальное руководство для туалетов и другой информации, включая знаки противопожарной двери.

---

---

Безопасность и соответствие требованиям DOT Transportation, OSHA, HR

PlayStop

Новости и нормативные предупреждения

Просмотреть все предупреждения и новости

События

02 ноября 2022

13:00

14:00

Веб-трансляции

DQ Советы по самопроверке файлов: Пройдут ли ваши файлы проверку DOT?

Если к вам постучат аудиторы Федерального управления безопасности автотранспортных средств (FMCSA), они обратят особое внимание на ваши файлы квалификации водителя (DQ). Если вы не расставили все точки над «i» и не перечеркнули все буквы «t» в своих записях, вам могут грозить суровые наказания, не говоря уже об увеличении ответственности в случае аварии.
Во время этой веб-трансляции вы узнаете:

• Компоненты соответствующего файла DQ
• Стандарты хранения записей
• Как работает процесс аудита DQ
• Основные нарушения DQ, обнаруженные во время аудитов, и как их избежать!
Мы также проведем сеанс вопросов и ответов в прямом эфире — задавайте свои вопросы DQ!

Зарегистрируйтесь сейчас! Открывается в новом окне

2 ноября 2022

10:00

11:00

Веб-трансляции

Происшествия на рабочем месте: расследование — ключ к предотвращению

Происшествия не случаются сами по себе. Что-то вызывает их, и обычно больше, чем одна причина. Расследование должно выявить эти причины, но причина инцидента не совпадает с причиной травмы. Травмы могут быть вызваны перенапряжением, падениями или ударами предметов. Однако факторы, вызвавшие инцидент, более сложны. Например, мокрый пол может стать причиной падения, но определение того, почему пол был мокрым и почему опасность не была устранена, позволяет выявить первопричины.

Расследование инцидента или потенциального промаха не должно прекращаться после обнаружения очевидной причины; она должна продолжаться до тех пор, пока не будут идентифицированы все основные факторы. Если эти основные причины не будут выявлены и устранены, они будут продолжать создавать инциденты. Эффективное устранение основных причин должно помочь предотвратить рецидив, что приведет к меньшему количеству травм.

Среди прочего, эта веб-трансляция затронет:
• Подготовка и обучение проведению эффективных расследований.
• Советы по проведению интервью и наблюдению за перекладыванием вины.
• Выбор и представление корректирующих действий лицам, принимающим решения.
• Устранение поведенческих причин, таких как самоуспокоенность, сопротивление изменениям и принуждение к сокращению пути безопасности.

Это бесплатное мероприятие также будет включать в себя прямую сессию вопросов и ответов!

Зарегистрируйтесь сейчас! Открывается в новом окне

3 ноября 2022

13:00

14:00

Интернет-трансляции

Нарушения ведения документации FMCSA: проверьте свои знания!

Требования DOT к ведению документации сложны, но соблюдение правил FMCSA не является обязательным. В этой веб-трансляции мы будем использовать интерактивные чаты, чтобы проверить ваши знания о распространенных ошибках ведения документации DOT, касающихся найма, квалификации водителей, часов работы и проверок.
Наши эксперты также обсудят:
• Основные нарушения ведения документации
• Требования к хранению документации
• Что делать с отсутствующими документами

• Освобожденные и прерывистые записи о вождении
Присоединяйтесь к нам для разговора!

Зарегистрируйтесь сейчас! Открывается в новом окне

Просмотреть все события J. J. Keller

Знаки и сигналы электробезопасности, которые должен знать каждый – Институт Кена

admin 26 апреля 2020 г. Электробезопасность

Знаки и сигналы электробезопасности играют жизненно важную роль в защите от опасностей, связанных с электричеством. Каждый должен иметь знания о понимании их значений, чтобы быть осторожным в отношении возможных опасностей.



ЧТО ТАКОЕ ЭЛЕКТРИЧЕСКИЕ ЗНАКИ И СИГНАЛЫ

Согласно OSHA (Управление по охране труда и промышленной безопасности), знаки и сигналы электробезопасности — это узнаваемые символы, которые предупреждают или указывают на потенциальную опасность поражения электрическим током, связанную с местоположением или элементами. К ним относятся изображения, ключевые слова, формы, фразы или утверждения. Они отображаются на стенах, досках, зданиях, входах, машинах, оборудовании, транспорте, дорогах или любой хорошо видимой области. Они стилизованы под жирный фон. Они должны передавать практические знания и должны служить важным напоминанием, полезным для неподготовленных рабочих и людей во всем мире.



CATEGORIES

There are mainly 4 categories

1. Emergency
2. Mandatory
3. Warning
4. Prohibition



As the indications of GHS ( Стандарты оповещения об опасностях) Система включает 9 типов сигналов, из которых установка 8 является обязательной в промышленности.

Каждая категория имеет свой особый цвет и форму знака в соответствии с правилами техники безопасности и последовательно применяется во всем мире.



Знаки безопасности



1. Аварийная ситуация (зеленого цвета)

Эти знаки имеют квадратную или прямоугольную форму. Зеленый фон с белым изображением. Вывешиваются на аварийных выходах, путях эвакуации аптечки.



2. Обязательный (синий цвет)

Это круглые белые или желтые изображения на синем фоне. Проинструктируйте мыть руки, надевайте страховочные ремни или очки.



3. Предупреждение (желтого цвета)

Знаки треугольной формы с черной окантовкой и черным изображением на желтом фоне. Они предупреждают об ударах, магнитных полях и т. д.



4. Запрет (красный цвет)

Круглой формы, с черным изображением на белом фоне с красной окантовкой и красной диагональной линией. Эти инструкции сигнала такие, как не трогать, не входить, не иметь доступа, не использовать мобильный и т. д.

Обычно используемые знаки и сигналы

Знак безопасности — Молнический болт или болт через руку

Индикация — присутствие высокотаменного оборудования.

Ручной болт



Знак безопасности – Молния на подошве обуви

Указание- Опасность взрыва из-за статического электричества.

Знак безопасности – Болт со стрелкой, направленной вниз

Указание – Расположение скрытого кабеля.



Знак безопасности – Треугольник с восклицательным знаком

Индикация – Опасность поражения электрическим током.



Вот вам задание. Можете ли вы найти следующие признаки? Опубликуйте свои ответы в поле для комментариев, указав номер знака.



Spot Sign 1

Spot Sign 2

Spot Sign 3

SPOT SIGN 4

Апплтинг (PAT). наклейте электроприборы, оборудование и инструменты после испытаний, дайте информацию о том, насколько безопасно их использование.

• Зеленая этикетка предназначена для прохождения/проверки и безопасности использования.
• Красная этикетка предупреждает о необходимости снять прибор.
• Синий ярлык информирует о необходимости проверки оборудования.



Стандарт PAT-Test

В лучших методах охраны труда и техники безопасности используется ряд знаков и сигналов электробезопасности для передачи желаемого сообщения. Все менеджеры по охране труда и технике безопасности, а также все сотрудники, которые могут подвергаться опасности поражения электрическим током, должны знать о знаках и сигналах.
