Принцип работы статора и ротора: Устройство и принцип работы электродвигателя

Содержание

Как работает коллекторный двигатель со щеточным механизмом в бытовой технике

Пылесос, кофемолка, дрель, перфоратор, триммер — далеко не полный перечень оборудования, в котором используется преобразование электрической энергии в механическую для работы бытовых устройств.

Они содержат сложные технические узлы, требуют умелого обращения, периодического осмотра, правильного обслуживания. При небрежной работе возникают различные поломки.

Материал статьи представляет советы домашнему мастеру, работающему с электрическими инструментами или планирующему самостоятельный ремонт электродвигателя с щеточным механизмом и коллектором. Текст наглядно дополняется схемами, картинками и видеороликом.

Предоставленная информация собрана с целью привлечь внимание пользователей к правилам эксплуатации бытовых приборов с коллекторным двигателем. Она поможет осознанно фиксировать возникающие дефекты работающей схемы, оперативно устранять их.


Содержание статьи

Компоновка и принцип работы

Подвижная часть коллекторного двигателя, как и любого другого, механически сбалансирована и закреплена в подшипниках вращения, вмонтированных в неподвижную станину.


Стационарный статор и вращающийся ротор имеют собственные обмотки из изолированного провода. По ним протекает электрический ток, создающий магнитные поля со своими полюсами: северным N и южным S.

При взаимодействии этих двух электромагнитных полей создается вращение ротора.

Поскольку к обеим обмоткам необходимо постоянно подводить напряжение, а ротор вращается, то для него смонтировано специальное устройство: коллектор с щеточным механизмом.

Электрическая схема

Для практических работ удобно пользоваться двумя видами ее представления:

  1. упрощенным;
  2. более подробным.

Упрощенное отображение

Способ позволяет очень просто представить подключение всех обмоток двигателя к схеме электрической сети.


Выключатель разрывает оба потенциала фазы и нуля или один из них. Через щетки с коллектором создается цепь тока по обмоткам ротора.

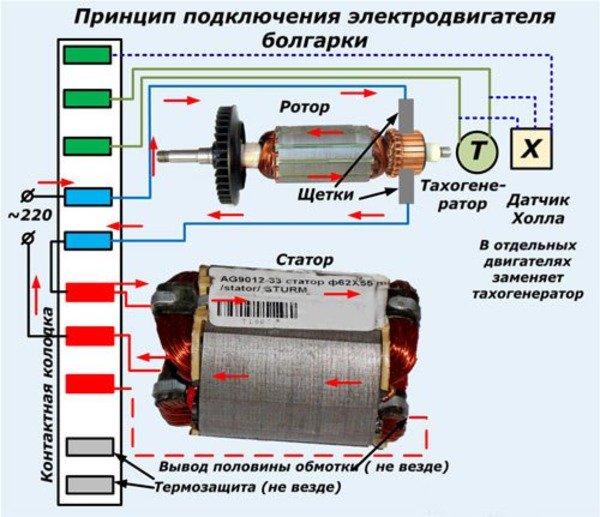

Принципиальная схема

В зависимости от конструктивных особенностей обмотки статора и ротора могут иметь дополнительные отводы для питания различных устройств управления и автоматики коллекторного двигателя или обходиться без них.


Термозащита исключает перегревание изоляции обмоток двигателя. Она снимает напряжение питания при срабатывании датчика, останавливая вращение ротора и исполнительного механизма.

Тахогенератор позволяет судить о скорости вращения ротора. У отдельных двигателей его заменяют датчиком Холла. Для передачи сигналов к этим устройствам тоже используются контакты коллекторных пластин.


Проблемные места конструкции

Чаще всего неисправности могут возникнуть в:

  • подшипниках:
  • щеточном коллекторном узле;
  • слое изоляции обмоток и проводов.

Подшипники

Их расположение выполняется по краям ротора с таким условием, чтобы максимально передавать осевую нагрузку крутящего момента.

У обычного бытового инструмента они могут повреждаться по двум основным причинам:

  1. от неправильного приложения нагрузки:
  2. в результате загрязнения.

Направления приложенных усилий

Подшипники бытового электроинструмента, как правило, не предназначены для восприятия боковых нагрузок.

От частого их приложения, например, когда при работе дрелью нагружают не конец сверла, а прорезают щелевые отверстия его боком, на подшипниковый механизм передаются биения вала, создающие дополнительные люфты шариков в обоймах.

Работа в загрязненной среде

Коллекторный двигатель имеет воздушную систему охлаждения. Крыльчатка, надетая на ротор, забирает воздух через специальные щели в кожухе двигателя и прогоняет его по всему корпусу для отвода излишнего тепла от нагревающихся обмоток. Теплые потоки выбрасываются через специальные отверстия.

Если в помещении создана пыльная среда, то она будет засасываться внутрь корпуса и проникнет на подшипники и коллекторно-щеточный механизм. Возникнет абразивное воздействие на соприкасающихся при вращении частях, их преждевременный износ, а также нарушение электрической проводимости на контактах щеток.

Использование коллекторного двигателя не по назначению, например, сбор потока строительной пыли бытовым пылесосом вместо строительного, наиболее частая причина его поломки.

Отчего искрят щетки

Конструктивные особенности

При работе двигателя происходит постоянное трение щеток о контактные пластины коллектора, что требует периодического осмотра.


На рабочих поверхностях медных площадок появляется незначительный слой угольной пыли, как показано на фотографии. Это связано с расходом материала и износом щеток.

Этот процесс идет всегда при работе коллекторного двигателя. Даже при нормальном скольжении щетки создается незначительный разрыв цепи электрического тока. А это всегда связано с искрообразованием из-за возникновения переходных процессов и появлением микроскопических дуг. К тому же обмотки обладают высоким индуктивным сопротивлением.

Поэтому полностью исправный щеточный механизм при номинальной работе искрит, что не заметно взглядом, но ощущают чувствительные электронные приборы: телевизоры, компьютеры и другая техника. В схему их питания всегда устанавливают помехоподавляющие фильтры. Примером служит приведенная на сайте электрическая схема микроволновой печи с выделенным фрагментом зеленого цвета.

Износ материала щеток

Прижимаемая к коллекторной пластине токоведущая часть выполнена из угля. Ее объём изнашивается, а длина уменьшается. При этом ослабляется усилие нажима, создаваемое расправляемой пружиной.


Этот процесс может учитывается или не приниматься во внимание в разных конструкциях коллекторных двигателей.

Раритетные образцы

На старом двигателе выпуска 1960 года, приведенном в качестве примера, сжатие пружины осуществляется усилием завинчивания диэлектрической крышки.


Процесс установки щетки показан ниже.

Двигатель пылесоса

Описанная в статье об изготовлении самодельного триммера конструкция щеточного механизма имеет винт фиксации корпуса щетки.


Его установка показана на очередной фотографии. Обратите внимание, что сама щетка неоднократно стачивалась в процессе длительной работы и заменялась выточенным из угольного электрода батарейки по форме предыдущей.

При самостоятельном изготовлении щеток обращайте внимание на плотность ее входа в гнездо и перпендикулярное положение к оси вала.

Если она будет меньшего размера, то при работе возникнет перекос. Он приведет к излишнему искрению и снижению ресурса двигателя.

Поэтому желательно использовать заводские щетки от производителя.
Существуют и другие технические решения этого вопроса.

Как проверить степень износа щетки

Основной метод связан с визуальным осмотром. В интернете можно встретить советы, рекомендующие прижать при работе двигателя щетку отверткой и оценить изменение оборотов ротора.

Это опасная операция, выполнять которую может только обученный и опытный персонал потому, что:

  • необходимо пользоваться защитными средствами: работа выполняется под напряжением;
  • существует вероятность создания короткого замыкания, ибо проверять придется обе щетки по очереди или одновременно и использовать отвертки с изолированными стержнями и наконечниками.

Если внешний осмотр показал, что длина щетки сильно уменьшена или рабочая поверхность имеет сколы, то ее необходимо просто заменить.

Загрязненный коллектор

Образование излишнего слоя угольной пыли с хорошими токопроводящими свойствами на пластинах может стать причиной их замыкания. Необходимо ее удалять не только с внешней поверхности, но и из промежутков между ними.


Графитовую пыль можно стереть слегка смоченной в спирте или бензине мягкой ветошью или убрать тонкой деревянной палочкой.

Когда коллекторные пластины потеряли первоначальную форму и стали с выемками, то их восстанавливают наждачной шкуркой с самым мелким зерном на токарных станках. Это сложная операция, требующая специального оборудования, но она способна продлить ресурс коллекторного двигателя.

Межвитковые замыкания в обмотках

Их образование на статоре или роторе резко снижает индуктивное сопротивление, ведет к появлению дополнительных искр между различными секциями коллектора и щеток. Возникает дополнительный перегрев.

Обмотка ротора

Поврежденную секцию в отдельных случаях можно наблюдать визуально по изменению цвета.

Для выполнения электрических замеров потребуется точный омметр. Технологию проверки демонстрирует видео владельца altevaa TV “Проверка якоря коллекторного двигателя”.

Ремонт поврежденной обмотки ротора — операция сложная. Иногда проще купить новый.

Обмотка статора

Неисправность можно выявить замером активной составляющей электрического сопротивления по мостовой схеме у каждой полуобмотки. Но это тоже довольно сложно.

Пробой диэлектрического слоя изоляции

Кратко коснемся причин образования дефектов и защитных устройств, которыми необходимо пользоваться.

Как возникают неисправности

Медные провода жил всех обмоток покрыты слоем лака, который может повреждаться от:

  • неосторожно приложенных механических нагрузок;
  • при повышенной температуре.

От этих же факторов возникают дефекты изоляции питающих проводов с полихлорвиниловым покрытием.

В результате этих воздействий появляются следующие неисправности электрической схемы:

  • межвитковое замыкание, создающее дополнительный путь для протекания тока утечек, который значительно снижает рабочие характеристики двигателя;
  • короткое замыкание, способное выжечь провода.
Защитные устройства
Термореле

Встроенная во многие коллекторные двигатели функция защиты от перегрева работает автоматически. Когда оборудование отключается от его частой работы, то необходимо искать причину завышения температуры. К сожалению, часть пользователей старается заблокировать термореле. Это приводит к поломке с трудно восстанавливаемым ремонтом.

Автоматический выключатель

Ликвидация короткого замыкания и перегруза внутри электрической схемы двигателя возложена на бытовой автомат, питающий силовую розетку. Он устанавливается в квартирном щитке и по своим техническим характеристикам должен соответствовать рабочему и аварийному режиму коллекторного двигателя.

Без защиты налаженным автоматическим выключателем пользоваться инструментом с коллекторным двигателем опасно для жизни.

УЗО

Устройство защитного отключения предназначено для защиты работающего персонала от воздействия токов утечек, проникающих на открытые металлические или случайно контактирующие токопроводящие части корпуса.

УЗО предотвращает стекание потенциала фазы через тело человека на землю. Оно тоже устанавливается в квартирном щитке.

Для закрепления материала рекомендуем посмотреть ролик владельца slavnatik “Почему искрит болгарка”.

Напоминаем, что сейчас вам удобно задать вопросы в комментариях и поделиться статьей с друзьями в соц сетях.

Полезные товары

Синхронный двигатель: понятие, принцип работы, виды

Синхронный двигатель имеет постоянную частоту вращения при разнообразных нагрузках. Часто такие приборы применяют для приводов машин, которые работают с постоянной неизменной скоростью, например, компрессоры, вентиляторы, насосы и пр.

Особенности синхронных двигателей:

  • Высокий коэффициент мощности cosФ=0,9
  • Возможность использования синхронных двигателей на предприятиях для увеличения общего коэффициента мощности

Высокий КПД: он больше чем у асинхронного двигателя на (0,5-3%) это достигается за счёт уменьшения потерь в меди и большого CosФ.

  • Обладает большой прочностью обусловленной увеличенным воздушным зазором.
  • Вращающий момент синхронного двигателя прямо пропорционален напряжению в первой степени. Т.е синхронный двигатель будет менее чувствителен к изменению величины напряжения сети.
  • Сложность пусковой аппаратуры и большая стоимость.

Устройство и принцип работы синхронного двигателя

В статоре синхронного двигателя имеется обмотка, которая подключается к сетям трехфазного тока. Она образует собой магнитное поле, которое вращается. Ротор у такой электроэнергетической машины, как синхронный двигатель, состоит из сердечника и обмотки возбуждения. Обмотка подключается через специальные контактные кольца к источнику (обычно это источник постоянного тока или же иногда используют выпрямленный переменный ток). Электрический ток, который протекает через обмотки возбуждения, создает намагничивающее ротор магнитное поле.

Магнитное поле статора, которое вращается, намагничивает ротор. Синхронный двигатель с постоянными магнитами имеет разное электромагнитное сопротивление по поперечной и продольной осям полюсов. Силовые линии у магнитного поля обмотки статора начнут изгибаться, потому что они будут как бы стремиться найти пути с наименьшим сопротивлением. Вследствии специфических свойств силовых магнитных линий поля, в свою очередь, такая деформация его вызовет реактивный момент. Именно поэтому ротор будет вращаться синхронно вместе с магнитным полем статора.

Виды синхронных двигателей

В основном все отличия  в конструктивном исполнении такого устройства - это модификации вращающейся детали. Ротор синхронной машины может быть с явно выраженными полюсами (т. н. «явнополюсный»), и с неявно выраженными полюсами (т.н.«неявнополюсный»).

  • Явнополюсный ротор обычно имеет ярко выраженные, выступающие полюса, на которых размещаются катушки возбуждения.
  • Неявнополюсный ротор обычно представляет собой цилиндр из ферромагнитного сплава, на поверхности которого фрезеруют пазы в осевом направлении. Впоследствии именно в эти пазы укладывают обмотки возбуждения.

Как работает двигатель постоянного тока ?

Дорогие мои читатели, начинаем разбирать темы августовского стола заказов (боже мой, как быстро летит время!). Сегодняшняя тема может быть мало кого заинтересует, зато если кого заинтересует, так это будет очень в пользу им. Слушаем trudnopisaka: Напишите пожалуйста понятно о устройстве электродвигателей постоянного тока. Можно на  примере одного из типов. Ведь с одной стороны принцип работы очень простой, а с другой,  если разобрать один из электродвигателей, то там много деталей, назначение которых не  очевидно. А на сайтах в начале поисковой выдачи есть только название этих деталей, в лучшем  случае. Планирую с детьми собрать простой электродвигатель, чтобы это помогло им в понимании  техники и они не боялись ее осваивать.

Первый этап развития электродвигателя (1821-1832) тесно связан с созданием физических приборов для демонстрации непрерывного преобразования электрической энергии в механическую.

В 1821 году М. Фарадей, исследуя взаимодействие проводников с током и магнитом, показал, что электрический ток вызывает вращение проводника вокруг магнита или вращение магнита вокруг проводника. Опыт Фарадея подтвердил принципиальную возможность построения электрического двигателя.

Для второго этапа развития электродвигателей (1833-1860) характерны конструкции с вращательным движением якоря.

Томас Дэвенпорт — американский кузнец, изобретатель, в 1833 году сконструировал первый роторный электродвигатель постоянного тока, создал приводимую им в движение модель поезда. В 1837 году он получил патент на электромагнитную машину.

В 1834 году Б. С. Якоби создал первый в мире электрический двигатель постоянного тока, в котором реализовал принцип непосредственного вращения подвижной части двигателя. 13 сентября 1838 г. лодка с 12 пассажирами поплыла по Неве против течения со скоростью около 3 км/ч. Лодка была снабжена колесами с лопастями. Колеса приводились во вращение электрическим двигателем, который получал ток от батареи из 320 гальванических элементов. Так впервые электрический двигатель появился на судне.

Испытания различных конструкций электродвигателей привели Б. С. Якоби и других исследователей к следующим выводам:

  • расширение применения электродвигателей находится в прямой зависимости от удешевления электрической энергии, т. е. от создания генератора, более экономичного, чем гальванические элементы;
  • электродвигатели должны иметь по возможности малые габариты, большую мощность ибольший коэффициент полезного действия;
  • этап в развитии электродвигателей связан с разработкой конструкций с кольцевым неявнополюсным якорем и практически постоянным вращающим моментом.

Третий этап развития электродвигателей характеризуется открытием и промышленным использованием принципа самовозбуждения, в связи с чем был окончательно осознан и сформулирован принцип обратимости электрической машины. Питание электродвигателей стало производиться от более дешёвого источника электрической энергии — электромагнитного генератора постоянного тока.

В 1886 году электродвигатель постоянного тока приобрёл основные черты современной конструкции. В дальнейшем он всё более и более совершенствовался.

В настоящее время трудно представить себе жизнь человечества без электродвигателя. Он используется в поездах, троллейбусах, трамваях. На заводах и фабриках стоят мощные электрические станки. Электромясорубки, кухонные комбайны, кофемолки, пылесосы — всё это используется в быту и оснащено электродвигателями.





Подавляющее большинство электрических машин работает по принципу магнитного отталкивания и притяжения. Если между северным и южным полюсами магнита поместить проволоку и пропустить по ней ток, то её вытолкнет наружу. Как это возможно? Дело в том, что проходя по проводнику, ток формирует вокруг себя круговое магнитное поле по всей длине провода. Направление этого поля определяют по правилу буравчика (винта).

При взаимодействии кругового поля проводника и однородного поля магнита, между полюсами магнитное поле с одной стороны ослабевает, а с другой усиливается. То есть среда становится упругой и результирующая сила выталкивает провод из поля магнита под углом 90 градусов в направлении, определяемом по правилу левой руки (правило правой руки используется для генераторов, а правило левой руки подходит только для двигателей). Эта сила называется «амперовой» и её величина определяется по закону Ампера F=BхIхL, где В – значение магнитной индукции поля; I – ток, циркулирующий в проводнике; L – длина провода.





Это явление использовали как основной принцип работы первых электродвигателей, этот же принцип используют и поныне. В двигателях постоянного тока малой мощности для создания постоянного магнитного поля применяются постоянные магниты. В электромоторах средней и большой мощности однородное магнитное поле создают с помощью обмотки возбуждения или индуктора.

Рассмотрим принцип создания механического движения с помощью электричества более подробно. На динамической иллюстрации показан простейший электромотор. В однородном магнитном поле вертикально располагаем проволочную рамку и пропускаем по ней ток. Что происходит? Рамка проворачивается и по инерции двигается какое-то время до достижения горизонтального положения. Это нейтральное положение – мёртвая точка — место, где воздействие поля на проводник с током равно нулю. Чтобы движение продолжилось, нужно добавить ещё хотя бы одну рамку и обеспечить переключение направление тока в рамке в нужный момент. На обучающем видео внизу страницы хорошо виден этот процесс.





Современный двигатель постоянного тока вместо одной рамки имеет якорь с множеством проводников, уложенных в пазы, а вместо постоянного подковообразного магнита имеет статор с обмоткой возбуждения с двумя и более полясами. На рисунке показан двухполюсный электромотор в разрезе. Принцип его работы следующий. Если по проводам верхней части якоря пропустить ток движущийся «от нас» (отмечено крестиком), а в нижней части — «на нас» (отмечено точкой), то согласно правилу левой руки верхние проводники будут выталкиваться из магнитного поля статора влево, а проводники нижней половины якоря по тому же принципу будут выталкиваться вправо. Поскольку медный провод уложен в пазах якоря, то, вся сила воздействия будет передаваться и на него, и он будет проворачиваться. Дальше видно, что когда проводник с направлением тока «от нас» провернётся вниз и станет против южного полюса создаваемого статором, то он будет выдавливаться в левую сторону, и произойдёт торможение. Чтобы этого не случилось нужно поменять направление тока в проводе на противоположное, как только будет пересечена нейтральная линия. Это делается с помощью коллектора – специального переключателя, коммутирующего обмотку якоря с общей схемой электродвигателя.

Таким образом, обмотка якоря передаёт вращающий момент на вал электромотора, а тот в свою очередь приводит в движение рабочие механизмы любого оборудования, такого как, например, станок для сетки рабицы. Хотя в этом случае используется асинхронный двигатель переменного тока, основной принцип его работы идентичен принципу действия двигателя постоянного тока – это выталкивание проводника с током из магнитного поля. Только у асинхронного электромотора вращающееся магнитное поле, а у электродвигателя постоянного тока – поле статичное.



Конструктивно все электрические двигатели постоянного тока состоят из индуктора и якоря, разделенных воздушным зазором.





Индуктор (статор) электродвигателя постоянного тока служит для создания неподвижного магнитного поля машины и состоит из станины, главных и добавочных полюсов. Станина служит для крепления основных и добавочных полюсов и является элементом магнитной цепи машины. На главных полюсах расположены обмотки возбуждения, предназначенные для создания магнитного поля машины, на добавочных полюсах - специальная обмотка, служащая для улучшения условий коммутации.







Якорь электродвигателя постоянного тока состоит из магнитной системы, собранной из отдельных листов, рабочей обмотки, уложенной в пазы, и коллектора служащего для подвода к рабочей обмотке постоянноготока.



Коллектор представляет собой цилиндр, насаженный на вал двигателя и избранный из изолированных друг от друга медных пластин. На коллекторе имеются выступы-петушки, к которым припаяны концы секций обмотки якоря. Съем тока с коллектора осуществляется с помощью щеток, обеспечивающих скользящий контакт с коллектором. Щетки закреплены в щеткодержателях, которые удерживают их в определенном положении и обеспечивают необходимое нажатие щетки на поверхность коллектора. Щетки и щеткодержатели закреплены на траверсе, связанной с корпусомэлектродвигателя.





Коллекторный движок он очень хорош. Он чертовски легко и гибко регулируется. Можно повышать обороты, понижать, механическая характеристика жесткая, момент он держит на ура. Зависимость прямая. Ну сказка, а не мотор. Если бы не одна ложка дегтя во всей этой вкусняшке — коллектор.

Это сложный, дорогой и очень ненадежный узел. Он искрит, создает помехи, забивается проводящей пылью от щеток. А при большой нагрузке может полыхнуть, образовав круговой огонь и тогда все, капец движку. Закоротит все дугой наглухо.

Но что такое коллектор вообще? Нафига он нужен? Выше я говорил, что коллектор это механический инвертор. Его задача переключать напряжение якоря туда сюда, подставляя обмотку под поток.

Коллектор в электрических машинах выполняет роль выпрямителя переменного тока в постоянный (в генераторах) и роль автоматического переключателя направления тока во вращающихся проводниках якоря (в двигателях).

Когда магнитное поле пересекается только двумя проводниками, образующими рамку, коллектор будет представлять собой одно кольцо, разрезанное на две части, изолированные одна от другой. В общем случае каждое полукольцо носит название коллекторной пластины.

Начало и конец рамки присоединяются каждый к своей коллекторной пластине. Щетки располагаются таким образом, чтобы одна из них была всегда соединена с проводником, который будет двигаться у северного полюса, а другая — с проводником, который будет двигаться у южного полюса.

Рис. 2. Упрощенное изображения коллектора



Рис. 3. Выпрямление переменного тока с помощью коллектора

Сообщим рамке вращательное движение в направлении по часовой стрелке. В момент, когда вращающаяся рамка займет положение, изображенное на рис. 3, А, в ее проводниках будет индуктироваться наибольший по величине ток, так как проводники пересекают магнитные силовые линии, двигаясь перпендикулярно к ним.

Индуктированный ток из проводника В, соединенного с коллекторной пластиной 2, поступит на щетку 4 и, пройдя внешнюю цепь, через щетку 3 возвратится в проводник А. При этом правая щетка будет положительной, а левая отрицательной.

Дальнейший поворот рамки (положение В) приведет снова к индуктированию тока в обоих проводниках; однако направление тока в проводниках будет противоположно тому, которое они имели в положении А. Так как вместе с проводниками повернутся и коллекторные пластины, то щетка 4 снова будет отдавать электрический ток во внешнюю цепь, а по щетке 3 ток будет возвращаться в рамку.

Отсюда следует, что, несмотря на изменение направления тока в самих вращающихся проводниках, благодаря переключению, произведенному коллектором, направление тока во внешней цепи не изменилось.

В следующий момент (положение Г), когда рамка вторично займет положение на нейтральной линии, в проводниках и, следовательно, во внешней цепи тока опять не будет.

В последующие моменты времени рассмотренный цикл движений будет повторяться в том же порядке. Таким образом, направление индуктированного направление тока во внешней цепи благодаря коллектору все время будет оставаться одним и тем же, а вместе с этим сохранится и полярность щеток.

Щёточный узел необходим для подвода электроэнергии к катушкам на вращающемся роторе и переключения тока в обмотках ротора. Щётка — неподвижный контакт (обычно графитовый или медно-графитовый). Щётки с большой частотой размыкают и замыкают пластины-контакты коллектора ротора. Как следствие, при работе ДПТ происходят переходные процессы, в обмотках ротора. Эти процессы приводят к искрению на коллекторе, что значительно снижает надёжность ДПТ. Для уменьшения искрения применяются различные способы, основным из которых является установка добавочных полюсов. При больших токах, в роторе ДПТ возникают мощные переходные процессы, в результате чего, искрение может постоянно охватывать все пластины коллектора, независимо от положения щёток. Данное явление называется кольцевым искрением коллектора или «круговой огонь». Кольцевое искрение опасно тем, что одновременно выгорают все пластины коллектора и срок его службы значительно сокращается. Визуально кольцевое искрение проявляется в виде светящегося кольца около коллектора. Эффект кольцевого искрения коллектора не допустим. При проектировании приводов устанавливаются соответствующие ограничения на максимальные моменты (а следовательно и токи в роторе), развиваемые двигателем.Конструкция двигателя может иметь один или несколько щеточно-коллекторных узлов.

А на дворе то уже 21 век и дешевые и мощные полупроводники сейчас на каждом шагу. Так зачем нам нужен механический инвертор если мы можем сделать его электронным? Правильно, незачем! Так что берем и заменяем коллектор силовыми ключами, а еще добавляем датчики положения ротора, чтобы знать в какой момент переключать обмотки.

А для пущего удобства выворачиваем двигатель наизнанку — гораздо проще вращать магнит или простенькую обмотку возбуждения, чем якорь со всей этой тряхомудией на борту. В качестве ротора тут выступает либо мощный постоянный магнит, либо обмотка питаемая с контактных колец. Что хоть и смахивает на коллектор, но не в пример надежней его.

И получаем что? Правильно! Бесщеточный двигатель постоянного тока aka BLDC. Все те же няшные и удобные характеристики ДПТ, но без этого мерзкого коллектора. И не надо путать BLDC с синхронными двигателями. Это совсем разные машины и разным принципом действия и управления, хотя конструктивно они ОЧЕНЬ схожи и тот же синхронник вполне может работать как BLDC, добавить ему только датчиков да систему управления. Но это уже совсем другая история. ВОТ ТУТ можно прочитать про него подробнее.



Продолжая тему двигателя постоянного тока нужно отметить, что принцип действия электродвигателя основывается на инвертировании постоянного тока в якорной цепи, чтобы не было торможения, и вращение ротора поддерживалось в постоянном ритме. Если изменить направление тока в возбуждающей обмотке статора, то, согласно правилу левой руки, изменится направление вращения ротора. То же самое произойдёт, если мы поменяем местами щёточные контакты, подводящие питание от источника к якорной обмотке. А вот если поменять «+» «-» и там и там, то направление вращения вала не изменится. Поэтому, в принципе, для питания такого мотора можно использовать и переменный ток, т.к. ток в индукторе и якоре будет меняться одновременно. На практике такие устройства используются редко.

Думаю многие из вас кто баловался с движками могли заметить, что у них есть ярко выраженный пусковой ток, когда мотор на старте может рвануть стрелку амперметра, например, до ампера, а после разгона ток падает до каких-нибудь 200мА.

Почему это происходит? Это работает противоэдс. Когда двигатель стоит, то ток который через него может пройти зависит только лишь от двух параметров — напряжения питания и сопротивления якорной обмотки. Так что предельный ток который может развить движок и на который следует рассчитывать схему узнать несложно. Достаточно замерить сопротивление обмотки двигателя и поделить на это значение напряжение питания. Просто по закону Ома. Это и будет максимальный ток, пусковой.

Но по мере разгона начинается забавная вещь, обмотка якоря движется поперек магнитного поля статора и в ней наводится ЭДС, как в генераторе, но направлена она встречно той, что вращает двигатель. И в результате, ток через якорь резко снижается, тем больше, чем выше скорость.

А если движок дополнительно еще подкручивать по ходу, то противоэдс будет выше питания и движок начнет вкачивать энергию в систему, став генератором.





Что касается электрической схемы включения двигателя, то их несколько и они показаны на рисунке. При параллельном соединении обмоток, обмотка якоря делается из большого количества витков тонкой проволоки. При таком подключении коммутируемый коллектором ток будет значительно меньше из-за большого сопротивления и пластины не будут сильно искрить и выгорать. Если делать последовательное соединение обмоток индуктора и якоря, то обмотка индуктора делается из провода большего диаметра с меньшим количеством витков, т.к. весь якорный ток устремляется через статорную обмотку. При таких манипуляциях с пропорциональным изменением значений тока и количества витков, намагничивающая сила остаётся постоянной, а качественные характеристики устройства становятся лучше.

На сегодняшний день двигатели постоянного тока мало используются на производстве. Из недостатков этого типа электрических машин можно отметить быстрый износ щёточно-коллекторного узла. Преимущества – хорошие характеристики запуска, лёгкая регулировка частоты и направления вращения, простота устройства и управления.

В настоящее время двигатели постоянного тока независимого возбуждения, управляемые тиристорными преобразователями, используются в

Обнаружение межвиткового короткого замыкания статора асинхронного двигателя в соответствии с компонентами последовательности тока в линии с использованием искусственной нейронной сети

Обнаружение неисправности предназначено для обнаружения неисправности на начальной стадии и немедленного отключения машины, чтобы избежать отказа двигателя из-за большого ток повреждения. В этой работе представлена ​​онлайн-диагностика межвиткового замыкания статора трехфазного асинхронного двигателя на основе концепции симметричных компонентов. Математическая модель асинхронного двигателя с повреждением при повороте разработана для интерпретации характеристик машины при неисправности.Модель Simulink трехфазного асинхронного двигателя с межвитковым замыканием статора создана для выделения составляющих последовательности тока и напряжения. Ток обратной последовательности может обеспечить решающий и быстрый метод контроля для обнаружения межвиткового короткого замыкания статора асинхронного двигателя. Изменение на единицу тока обратной последовательности по отношению к току прямой последовательности является основным индикатором неисправности, который импортируется в архитектуру нейронной сети. Выходной сигнал нейронной сети прямого обратного распространения классифицирует уровень короткого замыкания обмотки статора.

1. Введение

Асинхронные двигатели превосходят область электромеханического преобразования энергии. Их надежность, низкая стоимость и высокая производительность делают их самыми популярными двигателями переменного тока. Эти двигатели могут применяться в различных областях, от бытовых приборов до промышленных двигателей большой мощности. В последние годы проблемы отказов больших асинхронных двигателей стали более значительными. Для диагностики неисправностей важно определить, есть ли в системе неисправность, и найти ее источник [1].Если неисправность двигателя не будет устранена на ранней стадии, это может привести к повреждению двигателя. Это приведет к остановке промышленного производства.

В [2] упоминается много аварийных ситуаций. Один из них - это случай, когда разрушенная штанга ротора вырвалась из паза и повредила обмотку статора. Неисправности асинхронного двигателя могут быть механическими или электрическими. Основные механические неисправности - это неисправность подшипников [3–5] и поломка стержня ротора [6–10]. На электрическую неисправность влияет качество электроэнергии, подаваемой в сеть переменного тока, изменения частоты, нарушения напряжения и изменения нагрузки.Другая неисправность - короткое замыкание обмотки статора [3, 11–14]. Примерно более одной трети всех неисправностей асинхронного двигателя приходится на повреждение обмотки статора. Короткое замыкание в обмотке статора разовьется за очень короткое время и полностью повредит двигатель. Обычно межвитковое короткое замыкание перерастает в межобмоточное замыкание, замыкание фазной обмотки и замыкание на землю одной линии, что приводит к поломке двигателя. Обнаружение неисправности обмотки на этапе пуска увеличивает возможность ремонта машины путем ее перемотки или, в больших двигателях, смещения короткозамкнутых катушек.

Традиционные способы контроля неисправностей касались измерения потока утечки [15], частичного разряда [16], гармоник в токе и напряжении статора [17] и т. Д. Последующие исследования, однако, показали, что многие из этих традиционных методов являются подвержены странностям из-за искажений напряжения питания [18], встроенной асимметрии машины [19], случайного воздействия неисправностей статора и ротора и т. д. Анализ сигнатур тока двигателя (MCSA) является важным методом, принятым для мониторинга состояния. Неисправности асинхронного двигателя, такие как проблемы с подшипниками, поломка стержня ротора, аномалии эксцентриситета и неисправности обмотки статора, вызывают изменение амплитуды и частоты сигнатуры тока двигателя [3–9, 11–14].

Прорыв в технологиях преобразования сигналов и достижения в области компьютерного программного обеспечения подняли обнаружение неисправностей машин на новый уровень. Большая часть продемонстрированной работы по обнаружению неисправности обмотки статора относится к области частотного анализа. Методы преобразования сигналов, такие как быстрое преобразование Фурье (FFT), S-преобразование, кратковременное преобразование Фурье (STFT), вейвлет-преобразование и преобразования Гильберта, были приняты в сочетании с различными методами классификации, такими как экспертные системы, искусственная нейронная сеть, нечеткая логика. , и поддерживающая векторная машина [20–26] для моторной деградации.

В [27–29] большой интерес был проявлен к искусственной нейронной сети для обнаружения неисправностей асинхронного двигателя. Необходимым условием для создания успешного классификатора ИНС является выбор соответствующих входных данных для каждого случая неисправности. В [27, 28] описывается определение местоположения межвиткового замыкания статора посредством ИНС с учетом параметров частотной области в качестве выбранного входа.

В [29] ИНС применяется для обнаружения серьезности межобмоточного замыкания с выбранным параметром во временной области.В работах [30–33] основное внимание уделяется току обратной последовательности, который возникает из-за несимметричных обмоток.

Большая часть исследовательских работ по обнаружению неисправности обмотки статора асинхронного двигателя основана на анализе частотной области. Если мы выберем линейные токи или линейные напряжения в качестве параметров, рассматриваемых для обнаружения неисправности, анализ во временной области также будет столь же эффективным. Это позволит избежать использования спектрального анализатора и сложных методов преобразования сигнала, что значительно упрощает системный блок обнаружения неисправностей. Цель состоит в том, чтобы определить универсальный метод диагностики для обнаружения неисправности обмотки и уровня ее серьезности без данных о конструкции двигателя и со знанием параметров неисправности из анализа во временной области.

В этой работе мы пытаемся найти метод обнаружения повреждения обмотки статора на основе удельного значения составляющих последовательности тока во временной области и классифицировать серьезность повреждения с помощью искусственной нейронной сети. Здесь сеть была обучена с полным диапазоном входных векторов, полученных из модели Simulink.Входной вектор NN содержит экспериментальные значения вплоть до возможного диапазона и значения Simulink для завершения входного набора. Это обеспечивает хорошо обученную сеть. Значения моделирования хорошо согласуются с экспериментальными значениями. Обнаружение неисправностей на начальном этапе увеличивает жизнеспособность ремонта машины, а устранение неисправностей в зародыше позволяет избежать электрических искр и взрывов.

В следующем сеансе подробно рассматривается математическое моделирование асинхронного двигателя с повреждением обмотки статора. Используя эти математические уравнения, в Simulink создается модель, которая описана в Разделе 3.Метод классификации, используемый для обнаружения неисправности, подчеркивается в Разделе 4.

2. Математическое моделирование неисправности витка обмотки статора

Рассматривается трехфазный асинхронный двигатель с однофазным повреждением обмотки статора, где β - это доля закороченных витков. Обмотка на этом этапе состоит из двух частей - витков с коротким замыканием и витков без повреждения. Уравнения машины в переменных abc для симметричного двигателя с коротким замыканием в одной обмотке могут быть выражены как [34–36].Здесь мы предположили, что индуктивность рассеяния закороченных витков равна, где - пофазная индуктивность рассеяния, а полное сопротивление короткого замыкания - резистивное. Где

Матрицы сопротивлений уравнения (1) следующие:

Суммируя первые два строки уравнения (1), где

Строительство и работа трехфазного асинхронного двигателя на судне

Популярность трехфазных асинхронных двигателей на борту судов объясняется их простой, прочной конструкцией и высокой надежностью в морской среде. Асинхронный двигатель может использоваться в различных приложениях с различными требованиями к скорости и нагрузке.

Источник питания трехфазного переменного тока судового генератора может быть подключен к асинхронному двигателю переменного тока через стартер или любое другое устройство, например автотрансформатор, для улучшения характеристик крутящего момента и тока.

Дополнительная литература: Почему на кораблях номинальные значения трансформаторов и генераторов указаны в кВА?

Асинхронные двигатели используются почти во всех системах машинного оборудования судна, таких как двигатель крана, гребной двигатель, двигатель вентилятора, двигатель насоса забортной воды и даже небольшой синхронный двигатель.

Что такое асинхронный двигатель?

Асинхронный двигатель или асинхронный двигатель - это двигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции из магнитного поля обмотки статора.

Существует два основных типа асинхронных двигателей:

.

1 . Однофазный асинхронный двигатель :

Однофазный асинхронный двигатель: Как следует из названия, этот тип двигателя поставляется с однофазным источником питания.Переменный ток проходит по основной обмотке двигателя. Тип используемого однофазного асинхронного двигателя зависит от схемы запуска, которую они используют в качестве вспомогательной, поскольку они не запускаются самостоятельно.

Однофазные асинхронные двигатели в основном используются в системах с малой мощностью, некоторые из них упомянуты ниже:

2 . 3-фазный асинхронный двигатель:

Эти трехфазные двигатели снабжены трехфазным питанием переменного тока и широко используются на судах для более тяжелых нагрузок.Трехфазные асинхронные двигатели бывают двух типов: двигатели с короткозамкнутым ротором и с контактным кольцом.

Двигатели с короткозамкнутым ротором

широко используются на судах благодаря своей прочной конструкции и простой конструкции, например, некоторые из них. их заявок:

  • Подъемники
  • Краны
  • Вытяжные вентиляторы большой мощности
  • Двигатель Вспомогательные насосы
  • Двигатель вентилятора нагнетателя двигателя
  • Насосы для тяжелых нагрузок в машинном отделении - балласт, пожарная, пресная, морская вода и т. Д.
  • Мотор лебедки
  • Мотор брашпиля

Дополнительная литература: Общий обзор центральной системы охлаждения на кораблях

Конструкция трехфазного асинхронного двигателя

Основной корпус асинхронного двигателя состоит из двух основных частей:

Статор

Статор состоит из ряда штамповок, в которых прорезаны разные пазы для размещения трехфазной цепи обмотки, подключенной к трехфазному источнику переменного тока.

Трехфазные обмотки расположены в пазах таким образом, что они создают вращающееся магнитное поле после подачи на них переменного тока.

Связанное чтение: Как отремонтировать двигатели на кораблях?

Обычно обмотки держат на разных участках делительной окружности с 30% перекрытием друг друга.

Обмотки намотаны на определенное количество полюсов в зависимости от требуемой скорости, поскольку скорость обратно пропорциональна количеству полюсов, определяемому формулой:

Н с = 120f / p

Где N с = синхронная скорость

f = частота

p = нет.полюсов

Ротор

Ротор состоит из многослойного цилиндрического сердечника с параллельными прорезями, на которых установлены токопроводящие шины.

Проводники представляют собой тяжелые медные или алюминиевые шины, которые подходят к каждому гнезду. Эти жилы припаиваются к замыкающим концевым кольцам.

Ротор трехфазного асинхронного двигателя

Прорези не совсем параллельны оси вала, но они немного скошены по следующим причинам:

  • Уменьшают магнитный фон или шум
  • Избегают остановки двигателя

Принцип работы трехфазного асинхронного двигателя

Когда на двигатель подается трехфазное питание, результирующий ток создает магнитный поток «Ø».

Благодаря последовательности переключения трехфазного тока в R, Y и B, генерируемый поток вращается вокруг проводника ротора.

Согласно закону Фарадея, который гласит, что «ЭДС, индуцированная в любой замкнутой цепи, обусловлена ​​скоростью изменения магнитного потока в цепи», ЭДС индуцируется в медном стержне, и благодаря этому ток течет в роторе. .

Направление ротора может быть задано законом Ленца, который гласит: «Направление индуцированного тока будет противоположным движению, вызывающему его.”

Здесь относительная скорость между вращающимся потоком и неподвижным проводником ротора является причиной генерации тока; следовательно, ротор будет вращаться в том же направлении, чтобы уменьшить причину, то есть относительную скорость, таким образом вращая ротор асинхронного двигателя.

Преимущества асинхронного двигателя

Конструкция двигателя и способ подачи электроэнергии дают асинхронному двигателю ряд преимуществ, таких как:

- Они прочные и простые по конструкции с очень небольшим количеством движущихся частей

- Они могут эффективно работать в суровых условиях, например, на морских судах

- Стоимость обслуживания трехфазного асинхронного двигателя меньше, и в отличие от двигателя постоянного тока или синхронного двигателя, они не имеют таких деталей, как щетки, контактные кольца и т. Д.

- Асинхронный двигатель может работать во внутренней среде, поскольку у него нет щеток, которые могут вызвать искру и могут быть опасны для такой атмосферы.

Дополнительная литература: 20 опасностей нефтяного танкера, о которых должен знать каждый моряк

- 3-фазный асинхронный двигатель не нуждается в каком-либо дополнительном пусковом механизме или устройстве, поскольку они могут генерировать самозапускающийся крутящий момент при подаче на них трехфазного переменного тока, в отличие от синхронных двигателей. Однако однофазный асинхронный двигатель нуждается в некотором вспомогательном устройстве для пускового момента

.

- Конечная мощность трехфазного двигателя составляет почти 1.В 5 раз больше, чем у однофазного двигателя того же размера.

Недостатки трехфазного асинхронного двигателя:

- Во время пуска он потребляет высокий начальный пусковой ток при подключении к тяжелой нагрузке. Это вызывает падение напряжения во время запуска машины. Чтобы избежать этой проблемы, к трехфазному электродвигателю подключены методы плавного пуска.

Дополнительная литература: Панель пускателя двигателя на кораблях: техническое обслуживание и процедуры

- Асинхронный двигатель работает с запаздывающим коэффициентом мощности, что приводит к увеличению потерь I2R и снижению эффективности, особенно при низкой нагрузке.Для корректировки и улучшения коэффициента мощности с этим типом двигателя переменного тока можно использовать батареи статических конденсаторов.

- Регулирование скорости трехфазного асинхронного двигателя затруднено по сравнению с двигателями постоянного тока. Частотно-регулируемый привод может быть интегрирован с асинхронным двигателем для регулирования скорости.

Проблемы в трехфазном асинхронном двигателе:

Как и любое другое оборудование, трехфазный асинхронный двигатель может сталкиваться с различными типами проблем, которые можно в целом классифицировать как:

A) ​​Неисправности, связанные с окружающей средой: Суровые морские условия могут сказаться на оборудовании судна на ранней стадии, если оно не обслуживается должным образом. Температура окружающей среды и содержание влаги в воздухе в море влияют на рабочие характеристики асинхронного двигателя.

Двигатели устанавливаются на другое крупное оборудование (главный двигатель), имеющее собственную частоту вибрации, которая влияет на детали двигателя.

Неправильная установка или неплотный фундамент o

Шаговый двигатель: основы и принцип работы

Основы шагового двигателя
Что такое шаговый двигатель? Шаговый двигатель - это исполнительный механизм, преобразующий электрический импульс в угловое перемещение.Обычно при получении импульсного сигнала шаговый двигатель будет вращаться на фиксированный угол (а именно «угол шага») в соответствии с направлением, установленным для шагового двигателя. Объем углового смещения можно контролировать, контролируя количество импульсов для точного позиционирования. В то же время, скорость вращения и ускорение двигателя можно контролировать, регулируя частоту импульсов для достижения цели управления скоростью.

Принцип работы шагового двигателя
Как работает шаговый двигатель? Ротор шагового двигателя представляет собой постоянный магнит, когда ток течет через обмотку статора, обмотка статора создает векторное магнитное поле.Магнитное поле заставляет ротор вращаться на угол, так что пара магнитных полей ротора и направление магнитного поля статора согласованы. Когда векторное магнитное поле статора поворачивается на угол, ротор также вращается вместе с магнитным полем на угол. Каждый раз, когда подается электрический импульс, двигатель поворачивается еще на один градус. Выходное угловое смещение пропорционально количеству входных импульсов, а скорость пропорциональна частоте импульсов.Измените порядок мощности намотки, двигатель будет реверсивным. Следовательно, он может управлять вращением шагового двигателя, контролируя количество импульсов, частоту и электрическую последовательность каждой фазной обмотки двигателя.

Типы шаговых двигателей
Шаговые двигатели делятся на три типа: шаговые двигатели с постоянными магнитами (PM), шаговые двигатели с переменным сопротивлением (VR) и гибридные шаговые двигатели (HB).

  1. Шаговый двигатель с постоянными магнитами обычно двухфазный, с небольшим крутящим моментом и малым объемом; его ступенчатый угол обычно равен 7.5 ° или 15 °.
  2. Шаговый двигатель
  3. VR обычно трехфазный, может быть реализован высокий крутящий момент; угол шага обычно составляет 1,5, но шум и вибрация велики; Магнитная цепь ротора шагового двигателя VR изготовлена ​​из магнитомягких материалов. На роторе имеется многофазная обмотка возбуждения. Крутящий момент создается за счет изменения магнитной проводимости.
  4. HB шаговый двигатель, показывающий смешение преимуществ PM и VR, делится на 2-фазный, 3-фазный и 5-фазный.Угол шага для 2-фазной схемы обычно составляет 1,8 °, для 3-фазной схемы - 1,2 ° и для 5-фазной схемы - 0,72 °. В основном это широко применяется.

Выбор шагового двигателя

  1. Угол шага: необходимо выбрать угол шага двигателя в соответствии с требованиями точности нагрузки. Наименьший коэффициент разрешения нагрузки обычно преобразуется в вал двигателя, обратите внимание на угол для каждого коэффициента разрешения, и шаговый угол двигателя должен быть равен или меньше угла. Как правило, шаговый угол 2-фазного двигателя составляет 0,9 ° / 1,8 °, 3-фазного двигателя - 1,2 °, а 5-фазного - 0,36 ° / 0,72 °. Двухфазный шаговый двигатель ATO имеет угол шага 1,8 градуса, а трехфазный шаговый двигатель - угол шага 1,2 градуса.
  2. Статический крутящий момент: выберите статический крутящий момент в соответствии с нагрузкой двигателя, в то время как нагрузка может быть разделена на инерционную и фрикционную. При прямом запуске двигателя (как правило, с низкой скорости на высокую) следует учитывать два вида нагрузки. При запуске двигателя с ускорением учитывайте инерционную нагрузку; когда двигатель вращается с постоянной скоростью, учитывайте только фрикционную нагрузку.Обычно статический крутящий момент должен быть в пределах 2-3-кратной нагрузки трения.
  3. Ток: Что касается двигателей с одинаковым статическим крутящим моментом, их характеристики движения сильно различаются из-за разницы в текущих параметрах. О величине тока можно судить по диаграмме характеристики крутящего момента и частоты.

Если вы ищете шаговый двигатель Nema 17, шаговый двигатель Nema 23, шаговый двигатель Nema 34, сайт ATO.com - лучший выбор для вас.

% PDF-1.4 % 1391 0 объект> endobj xref 1391 168 0000000016 00000 н. 0000004991 00000 п. 0000005191 00000 п. 0000005236 00000 п. 0000005272 00000 н. 0000005444 00000 н. 0000005558 00000 н. 0000006042 00000 н. 0000006178 00000 н. 0000006311 00000 н. 0000016593 00000 п. 0000016935 00000 п. 0000017417 00000 п. 0000017664 00000 п. 0000020335 00000 п. 0000020373 00000 п. 0000037260 00000 п. 0000037338 00000 п. 0000037730 00000 п. 0000037903 00000 п. 0000040339 00000 п. 0000102644 00000 п. 0000102945 00000 н. 0000104946 00000 н. 0000105159 00000 п. 0000105196 00000 п. 0000105270 00000 п. 0000105386 00000 п. 0000105464 00000 н. 0000105507 00000 н. 0000105637 00000 п. 0000105675 00000 н. 0000105753 00000 п. 0000105796 00000 н. 0000105874 00000 н. 0000105966 00000 н. 0000105992 00000 п. 0000106035 00000 п. 0000106127 00000 н. 0000106161 00000 п. 0000106204 00000 н. 0000106296 00000 п. 0000106324 00000 п. 0000106367 00000 н. 0000106459 00000 н. 0000106491 00000 н. 0000106533 00000 п. 0000106625 00000 н. 0000106657 00000 н. 0000106699 00000 н. 0000106829 00000 н. 0000106859 00000 н. 0000106937 00000 п. 0000106979 00000 п. 0000107057 00000 п. 0000107187 00000 н. 0000107237 00000 п. 0000107315 00000 н. 0000107357 00000 н. 0000107435 00000 п. 0000107565 00000 н. 0000107598 00000 п. 0000107676 00000 н. 0000107718 00000 п. 0000107834 00000 п. 0000107872 00000 н. 0000107936 00000 п. 0000107980 00000 п. 0000108110 00000 п. 0000108154 00000 п. 0000108232 00000 н. 0000108276 00000 н. 0000108354 00000 п. 0000108446 00000 н. 0000108496 00000 п. 0000108540 00000 н. 0000108632 00000 н. 0000108686 00000 н. 0000108730 00000 н. 0000108822 00000 н. 0000108868 00000 н. 0000108912 00000 н. 0000108978 00000 п. 0000109027 00000 н. 0000109081 00000 н. 0000109130 00000 н. 0000109185 00000 п. 0000109234 00000 п. 0000109272 00000 н. 0000109316 00000 п. 0000109393 00000 п. 0000109437 00000 п. 0000109529 00000 н. 0000109572 00000 н. 0000109616 00000 н. 0000109746 00000 н. 0000109784 00000 н. 0000109862 00000 н. 0000109906 00000 н. 0000109984 00000 н. 0000110114 00000 п. 0000110156 00000 н. 0000110234 00000 п. 0000110278 00000 н. 0000110356 00000 п. 0000110448 00000 н. 0000110484 00000 н. 0000110528 00000 н. 0000110620 00000 н. 0000110661 00000 п. 0000110705 00000 н. 0000110747 00000 н. 0000110796 00000 н. 0000110888 00000 н. 0000110941 00000 н. 0000110990 00000 н. 0000111082 00000 н. 0000111130 00000 н. 0000111179 00000 п. 0000111217 00000 н. 0000111266 00000 н. 0000111307 00000 н. 0000111356 00000 н. 0000111448 00000 н. 0000111488 00000 н. 0000111537 00000 н. 0000111629 00000 н. 0000111665 00000 н. 0000111714 00000 н. 0000111766 00000 н. 0000111815 00000 н. 0000111867 00000 н. 0000111911 00000 н. 0000111953 00000 п. 0000111997 00000 н. 0000112089 00000 н. 0000112131 00000 н. 0000112175 00000 н. 0000112213 00000 н. 0000112257 00000 н. 0000112295 00000 н. 0000112339 00000 н. 0000112431 00000 н. 0000112462 00000 н. 0000112506 00000 н. 0000112598 00000 н. 0000112642 00000 н. 0000112686 00000 н. 0000112731 00000 н. 0000112775 00000 н. 0000112820 00000 н. 0000112936 00000 н. 0000112978 00000 н. 0000113056 00000 н. 0000113088 00000 н. 0000113132 00000 н. 0000113224 00000 н. 0000113263 00000 н. 0000113307 00000 н. 0000113345 00000 н. 0000113423 00000 н. 0000113467 00000 н. 0000113545 00000 н. 0000113588 00000 н. 0000113637 00000 н. 0000113674 00000 н. 0000113723 00000 н. 0000003656 00000 н. трейлер ] >> startxref 0 %% EOF 1558 0 obj> поток xb``f`e`c``gf @

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине - «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (Public Resource), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане - фундаментальное требование для работы нашей демократии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
