ЧТО ЗНАЧИТ ПРИНЦИПИАЛЬНАЯ СХЕМА

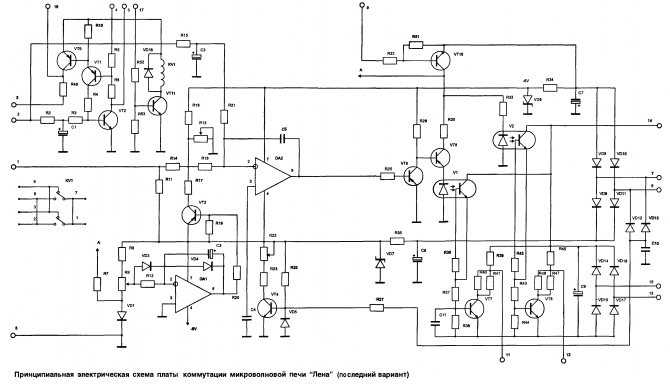

Одним из обязательных умений радиолюбителя, как впрочем и любого человека, непосредственно связанного с ремонтом или обслуживанием электрической и электронной техники, является умение читать принципиальные электрические схемы. Что же такое принципиальная схема?

   Это схема, в которой каждая деталь обозначается графически, и после изучения которой, нам становится ясно, каким образом они все соединяются между собой. Принципиальные схемы являются важнейшими из схем, так как они позволяют понять, как функционирует устройство в целом. Вы не найдете на принципиальных схемах изображения самого устройства, с клеммами или выводами, к которым паяются или зажимаются под винтовое соединение провода, для этого служат монтажные схемы. На рисунке ниже изображена монтажная схема подключения электросчетчика:

   Как нам известно, из школьного курса физики, соединение на схеме, в месте пересечения проводов обозначается жирной точкой.

   Такое же пересечение проводов без точки означает, что соединения в данном месте нет. Есть ряд правил, по которым составляются принципиальные схемы, например входные части в устройстве, принято располагать в левой части схемы, а выходные в правой части. Это можно видеть на примере простейшего усилителя на одном транзисторе, части входных цепей у нас выделены красным, а выходных зеленым:

   Таким обозначением, как на рисунке ниже обозначается, любой источник питания постоянного тока. Это может быть как батарейки, так и сетевой блок питания. Длинной чертой обозначается при этом положительный полюс источника питания или плюс, а короткой отрицательный полюс или минус.

   Такое обозначение на схемах обозначает батарею из нескольких соединенных последовательно гальванических элементов (батареек).

   На следующем рисунке мы можем видеть обозначение, которое может, в зависимости от того, в какой схеме используется, означать как кнопку с фиксацией или без фиксации, однополосный тумблер, или клавишный выключатель, так и контакт какого либо устройства, например реле.

   Контакты реле могут быть, как свободно замкнутыми, так и свободно разомкнутыми. Поясню, что свободно разомкнутые контакты, это контакты которые находятся в разомкнутом состоянии при отсутствии напряжения на катушке реле. На рисунке ниже приведены примеры свободно разомкнутого и свободно замкнутого контактов:

   Следующее обозначение обозначает спаренные контакты, которые механически соединены между собой и включаются или отключаются одновременно. Это могут быть, как контакты реле, так и контакты переключателя или рубильника:

   Как всем известно, у диода два вывода, катод и анод, обозначение диода можно видеть на рисунке ниже. Вершина треугольника, направленная к черточке, показывает своим направлением прямое включение диода, когда он проводит ток, от анода к катоду, от плюса к минусу.

   В биполярных транзисторах, которые, как всем известно, имеют три вывода базу, эмиттер, коллектор, выводом со стрелкой обозначают эмиттер, основание транзистора является базой, а оставшийся вывод, обозначающийся просто черточкой будет коллектором.

   Причем с помощью стрелки обозначающей эмиттер и указывающей внутрь, либо наружу транзистора, обозначают структуру транзистора. Эта стрелка символизирует собой (также, как и в диоде) p-n переход, и направлена также от плюса к минусу или от положительного электрода к отрицательному.

   Транзистор у нас представляет собой, условно говоря, два диода соединенных между собой либо катодами, либо анодами. Соответственно, если базовый электрод у нас отрицательный, то это будет транзистор p-n-p структуры, а если положительный, то n-p-n структуры.

   В тиристорах есть три электрода, это уже знакомые нам по диоду и имеющие такое же обозначение катод и анод, плюс управляющий электрод. Его обозначение можно увидеть на рисунке ниже:

   Конденсаторы у нас обозначаются на схемах двумя параллельными полосками, которые подразумевают собой 2 обкладки конденсатора.

   У полярного электролитического конденсатора в обозначении добавлен знак плюс, указывающий на положительный электрод конденсатора, который нужно подключать строго в соответствии со схемой.

   Переменные и подстроечные конденсаторы обозначаются как и обычные конденсаторы, но имеют в своем обозначении косую черту, в знак того, что они могут изменять свою емкость. Если эта черта заканчивается стрелкой, то это конденсатор переменой емкости рассчитанный при работе на многократное изменение положения обкладок или говоря другими словами на частое изменение емкости. Если же косая черта заканчивается поперечной черточкой, то это подстроечный конденсатор, такой конденсатор обычно регулируют только один раз, при сборке устройства.

   На рисунке выше мы можем видеть изображение на схемах постоянных резисторов. Они имеют постоянное сопротивление, и два вывода. Переменные имеют три вывода и позволяют регулировать сопротивление, между центральным и крайними выводами, от нуля до номинального сопротивления резистора.

   Светодиоды обозначаются как диод (иногда в круге, иногда без него) с двумя стрелками, направленными от диода.  Иногда диод обводят кружочком.

   На рисунке ниже изображено обозначение трансформатора, в данном случае трансформатор взят с несколькими вторичными обмотками:

   Дроссель (катушка с сердечником), как он изображается на схемах, на рисунке ниже под цифрой два, изображение катушки под цифрой один:

   И катушка с подстраиваемым сердечником изображена на рисунке три. Изображение разъемов, применяемое в электротехнике можно видеть на рисунке ниже, в данном случае изображена колодка разъемов, или говоря другими словами, несколько штук спаренных между собой.

   На следующей принципиальной схеме изображено реле:

   Показана катушка реле (слева) и две группы контактов, которые могут работать как на замыкание, так и на размыкание. Далее изображен диодный мост так, как он обозначается на схемах, причем в ходу оба изображения одного и того же моста.

   Здесь изображено обозначение на схемах динамической головки, или говоря по другому – обычного динамика:

   А тут мы можем видеть общее обозначение микрофона:

   Уверен, теперь вы без труда сможете самостоятельно расшифровать принципиальную электрическую схему любого устройства – телевизора, холодильника, ресивера и так далее. А чтоб закрепить пройденный материал, попробуйте расшифровать схему кота 🙂

   Конечно это лишь небольшая, хоть и основная часть условных обозначений элементов на схемах, но этого для начала вам вполне хватит. Урок подготовил – AKV.

   Форум по радиоэлектронике для начинающих

Как читать принципиальные схемы?

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение – УГО. Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика. Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора.

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом.

Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики. Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n. Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Радиодетали и электронные компоненты».

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например, VT, BA, C и др. Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал. Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1; постоянные резисторы R1, R2, R3, R4; выключатель питания SA1, электролитические конденсаторы С1, С2; конденсатор постоянной ёмкости С3; высокоомный динамик BA1; биполярные транзисторы VT1, VT2 структуры n-p-n. Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.

Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор, то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 — R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой *. Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2*. При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 — 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5*), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод. В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому «-» выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем «общий провод» или «корпус» указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и «земля». «Земля» — это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

В следующей части речь пойдёт о соединениях и разъёмах, повторяющихся и механически связанных элементах, экранированных деталях и проводниках. Жмите «Далее«…

Далее

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Разница между схемами и принципиальными схемами

Ищете инструмент для создания схемы и схемы одновременно? Вот он!

EdrawMax Diagram Maker позволяет создавать различные диаграммы с помощью готовых шаблонов. Вы можете просто спроектировать свою работу без усилий. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

В этой статье вы узнаете различий между принципиальными схемами и принципиальными схемами , а также знать, какая из них больше подходит при различных обстоятельствах. Более того, тот, кто хочет нарисовать схему или принципиальную схему, получит простой в использовании инструмент. Продолжай читать.

• Различия между принципиальными схемами и принципиальными схемами
• Схематическая диаграмма: удобная для опытных пользователей
• Принципиальная схема: более дружелюбна к новичкам
• Что такое принципиальная схема?

Различия между принципиальными схемами и принципиальными схемами

Схемы и принципиальные схемы обычно используются в инженерных схемах. Возможно, вы слышали их очень часто, но они немного отличаются друг от друга. Их целевые пользователи или читатели различны: схемы широко используются среди продвинутых пользователей, а принципиальные схемы удобны для новичков. Проиллюстрировав различия между схематическими и принципиальными схемами, вы получите четкое представление об использовании диаграмм для идентификации компонентов электрической системы, отслеживания цепи или даже ремонта электрооборудования.

Схематическая диаграмма: удобная для опытных пользователей

Схема или схематическая диаграмма представляет элементы системы с помощью абстрактных и графических символов вместо реалистичных изображений. Схематическая диаграмма больше ориентирована на понимание и распространение информации, чем на выполнение физических операций. По этой причине схема обычно опускает детали, не относящиеся к информации, которую она предназначена передать, и может добавлять упрощенные элементы, чтобы помочь читателю понять особенности и взаимосвязи.

Электронная схема для электроники — то же, что рецепт для повара. Он расскажет вам, какие ингредиенты использовать и как расположить и соединить ингредиенты. Вместо подробного объяснения рецепта используется схематическая диаграмма, изображающая конструкцию электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы соединены линиями, которые показывают, как соединять компоненты.

Ищете инструмент для создания электронных принципиальных схем? Попробуй сейчас!

EdrawMax Schematic Diagram Maker предлагает различные виды диаграмм и диаграмм, такие как принципиальная схема, электрическая схема, схема Arduino, схема проводки, принципиальная схема и т. д. Вы можете использовать готовые шаблоны для создания собственной диаграммы! Можешь попробовать!

Попробуйте бесплатно

Принципиальные схемы также используются во многих других областях, а не только в электрических системах. Например, когда вы едете в метро, ​​карта метро для пассажиров представляет собой своего рода схему и представляет станции метро точками. Химический процесс также может быть отображен на схематической диаграмме с символами химического оборудования.

Принципиальная схема: более дружелюбна к новичкам

Принципиальная схема (также называемая электрической схемой, элементарной схемой и электронной схемой) представляет собой графическое представление электрической цепи.

Принципиальные схемы широко используются для проектирования схем, строительства и обслуживания электрического и электронного оборудования. Принципиальные схемы можно разделить на две категории — графические принципиальные схемы и принципиальные принципиальные схемы.

Графические схемы намного легче понять, чем принципиальные схемы. Соединяя реалистичные электрические компоненты с проводкой, графическая схема позволяет зрителям легко и быстро идентифицировать электрические компоненты системы без необходимости профессиональных знаний. Это обычно упоминается в руководстве пользователя для нормальной работы. В какой-то степени электрические схемы более практичны.

Хотите нарисовать принципиальную схему за несколько минут? Попробуйте это!

EdrawMax Circuit Diagram Maker предлагает несколько готовых шаблонов для редактирования, вы можете просто перетаскивать стандартные отраслевые символы и использовать разные цвета, чтобы создать индивидуальную принципиальную схему за несколько минут. Можешь попробовать!

Попробуйте бесплатно

Что такое принципиальная схема?

Принципиальная схема представляет электрическую систему в виде изображения, которое показывает основные функции или взаимосвязи, но не детали. На принципиальной схеме представление электрических компонентов и проводки не полностью соответствует физическому расположению в реальном устройстве. Если вы хотите понять схематическую диаграмму, вам необходимо овладеть базовыми знаниями в области электричества и физики, а также международно стандартизированными символами.

Посмотрите на параллельные схемы ниже, вы можете обнаружить, что батарея представлена ​​в виде двух коротких линий, фары — в виде круга с крестом внутри, а проводка — в виде линии. Инженеры-электрики в основном используют такого рода принципиальные схемы с унифицированными символами цепей. Ниже приведена принципиальная схема полупроводниковой электроники.

Схемы и принципиальные схемы являются важными техническими диаграммами. EdrawMax , универсальное программное обеспечение для построения схем, является отличным средством для создания схем и принципиальных схем. Бесплатно загрузите программное обеспечение для создания своих работ.

Здесь вы найдете комплексное средство для создания диаграмм, позволяющее с легкостью создавать как принципиальные схемы, так и принципиальные схемы!

Все в одном инструменте для создания диаграмм

EdrawMax

Эффективное средство для создания диаграмм >>

Предлагайте готовые шаблоны и символы для создания схем и принципиальных схем.

Легко создавайте более 280 типов диаграмм.

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Как читать принципиальные схемы для начинающих

Создано: 17 июля 2017 г.

В этой статье показано, как читать принципиальные схемы для начинающих в области электроники. Научитесь читать электрические и электронные схемы или схемы. Чертеж электрической или электронной схемы известен как принципиальная схема, но также может называться принципиальной схемой или просто схемой.

Принципиальные или принципиальные схемы состоят из символов, представляющих физические компоненты, и линий, представляющих провода или электрические проводники. Чтобы научиться читать принципиальную схему, необходимо узнать, как выглядит условное обозначение компонента. Также необходимо понимать, как компоненты соединяются друг с другом в цепи.

Как читать принципиальные схемы для начинающих

Простая принципиальная схема для начинающих

Цепь батареи и лампочки

Вероятно, самая простая схема, которую можно нарисовать, это та, которую вы, возможно, видели на школьном уроке естествознания: батарея, подключенная к свету лампочку, как показано ниже.

Простая принципиальная схема для начинающих

Символы электрических цепей и физические компоненты

Каждый электронный или электрический компонент представлен символом, как показано на этой простой принципиальной схеме. Линии, используемые для соединения символов, представляют собой проводники или провода. Каждый символ представляет физический компонент, который может выглядеть следующим образом.

Схематические символы и физические компоненты для батареи, лампочки и провода

Физическая схема

Физическая схема для приведенной выше схемы может выглядеть примерно так, как показано на рисунке ниже, хотя более практичная физическая схема будет иметь держатель лампочки и зажимы, которые подключите к клеммам аккумулятора. Держатель лампочки будет иметь винтовые клеммы для подключения проводов и гнездо для вкручивания лампочки. Аккумуляторные зажимы позволят легко соединить провода между аккумулятором и держателем лампочки.

Физическая схема, построенная на основе схемы

Указание компонентов

Обычно фактический тип батареи и тип лампы указываются в списке компонентов, который прилагается к принципиальной схеме. Дополнительная информация о лампочке и типе батареи также может быть включена в схему в виде текста. Например, батарея может быть указана как литиевая батарея 12,8 В 90 Ач или батарея PM9 9 В. Лампа может быть указана как лампа накаливания 12 В 5 Вт или лампа-фонарик 9 В 0,5 Вт.

Каталожные номера компонентов

Компоненты в цепи всегда должны иметь ссылки, также называемые ссылочными обозначениями, используемые для идентификации компонентов в цепи. Это позволяет легко ссылаться на компоненты в тексте или списке компонентов. Батарея может иметь условное обозначение «BAT», а лампочка может иметь обозначение «L».

Поскольку в цепи может быть более одной батареи или лампочки, ссылочные обозначения обычно всегда заканчиваются цифрой, например BAT1 и L1, как показано на схеме ниже. Тогда вторая лампочка в цепи будет иметь условное обозначение L2.

Ссылочные обозначения на принципиальной схеме

Список компонентов теперь может ссылаться на эти компоненты по ссылочному обозначению.

Список компонентов

Схема соединений

Принципиальные схемы или принципиальные схемы показывают электрические соединения проводов или проводников с помощью узла, как показано на рисунке ниже. Узел — это просто закрашенный кружок или точка. Когда три или более линий соприкасаются или пересекаются друг с другом, а узел находится на пересечении, это представляет линии или провода, электрически соединенные в этой точке.

Схема соединений и пересечение проводов

Если провода или линии пересекаются друг с другом и нет узла, как показано внизу на изображении выше, провода не соединены электрически. В этом случае провода пересекаются друг с другом без соединения, как два изолированных провода, наложенных друг на друга.

Пример параллельной цепи

В приведенной ниже схеме две лампочки подключены параллельно к аккумуляторному источнику питания. Видно, что верхние клеммы двух лампочек соединены между собой и с плюсовой клеммой аккумулятора. Мы знаем это, потому что три терминала или точки соединения имеют узел в месте их пересечения.

Нижние клеммы ламп соединены друг с другом и с минусовой клеммой аккумулятора, потому что второй узел показывает эти соединения.

Параллельная цепь

Пример последовательной цепи

В приведенной ниже последовательной цепи две лампочки соединены последовательно. В этой схеме не нужны узлы, чтобы показать, как лампочки соединяются друг с другом и с батареей, потому что отдельные провода соединяются друг с другом напрямую. Узлы размещаются только в том случае, если соединено три или более проводов. 9Цепь серии 0005

Некоторые правила построения схем

Ниже приведены общие правила построения схем.

• Провода или линии на принципиальных схемах обычно располагаются горизонтально или вертикально. В некоторых случаях может использоваться диагональная линия, расположенная под углом 45 градусов.
• Символы компонентов на принципиальной схеме обычно располагаются горизонтально или вертикально. В очень редких случаях компонент может быть размещен под углом 45 градусов, но только по очень веской причине.
• Принципиальные схемы нарисованы максимально просто и аккуратно. Это означает, что физическая реализация схемы может отличаться от принципиальной схемы, но электрически они одинаковы.
• Линии, соединяющие компоненты, в большинстве случаев можно рассматривать как изолированные провода, причем только концы проводов являются неизолированными проводниками для электрического соединения.
• Когда линии пересекаются на принципиальной схеме, их можно рассматривать как два пересекающихся изолированных провода, если нет узла, в котором провода пересекаются или пересекаются друг с другом.
• Три линии, пересекающиеся в точке с узлом на пересечении, означают, что три провода электрически соединены. Это соединение можно представить себе как три изолированных провода, оголенных в точке пересечения и спаянных вместе.
• Два провода, которые пересекаются друг с другом с узлом на пересечении точки пересечения, означает, что провода электрически соединены.

Электронные схемы и компоненты

Приступая к обучению чтению электронных схем, необходимо узнать, как выглядят схематические обозначения различных электронных компонентов. Курс электроники Start Electronics Now для начинающих состоит из серии учебных пособий для начинающих в области электроники.
