Пробки на счетчик: виды, из-за чего греются и почему выбивает

Пробки автомат для счетчика: виды и демонтаж

В старых панельных и кирпичных домах или частном деревянном секторе до сих пор можно встретить пробки, подключённые к счётчику электроэнергии. Пробками называют плавкие предохранители старого образца, состоящие из керамического корпуса и плавкого элемента внутри.

Важно! Пробки работают по принципу предохранителя – при возникновении в сети короткого замыкания рабочий элемент греется и перегорает, размыкая электрическую цепь.

Сейчас в системах электроснабжения применяют автоматические выключатели при превышении расчётной силы тока, механизм которых разрывает электрическую цепь. В этой статье мы разберем, какие бывают предохранители достоинства и недостатки и как поменять электрические пробки на автоматы.

Виды защитных размыкателей цепи

Существует множество конструкций защитных устройств, применяемых в бытовых электрических схемах, для обеспечения безопасности и своевременного размыкания электрической цепи при повышении нагрузки или коротком замыкании.

Разберём самые распространённые.

Электрические керамические пробки

Устройство представляет собой цилиндрическую фарфоровую оболочку с расположенным внутри тонким проводником. При увеличении силы тока, проходящей через проводник, металл греется и происходит его разрыв.

Недостатки керамических пробок:

• они одноразовые;
• долго выкручиваются для размыкания цепи.

Достоинства

• надёжность, стопроцентная гарантия размыкания.

Владельцы квартир, подключившие большое количество электроприборов в электрическую цепь, чтобы постоянно не менять перегорающий предохранитель старого образца вставляют в пробку кусок металла (старую отвёртку). Увеличивая, тем самым, риск возникновения короткого замыкания в системе электроснабжения дома или квартиры.

Автоматические пробки

Если надоело постоянно менять одноразовые предохранители старого образца, можно установить автоматическую пробку. Внешне это устройство похоже на керамический предохранитель, но принцип его работы отличается.

Из-за теплового расширения металла при нагреве длина пружины внутри размыкателя увеличивается, и предохранитель отключается. Для того, чтобы его включить достаточно нажать кнопку на корпусе.

Преимущества:

• размыкатель многоразовый не требуется каждый раз устанавливать новый;
• для отключения достаточно нажать кнопку.

Недостатки:

• ненадёжен, часто встречается ситуация когда автомат греется и не срабатывает пружина из-за конструктивных особенностей размыкателя;
• короткий срок службы устройства.

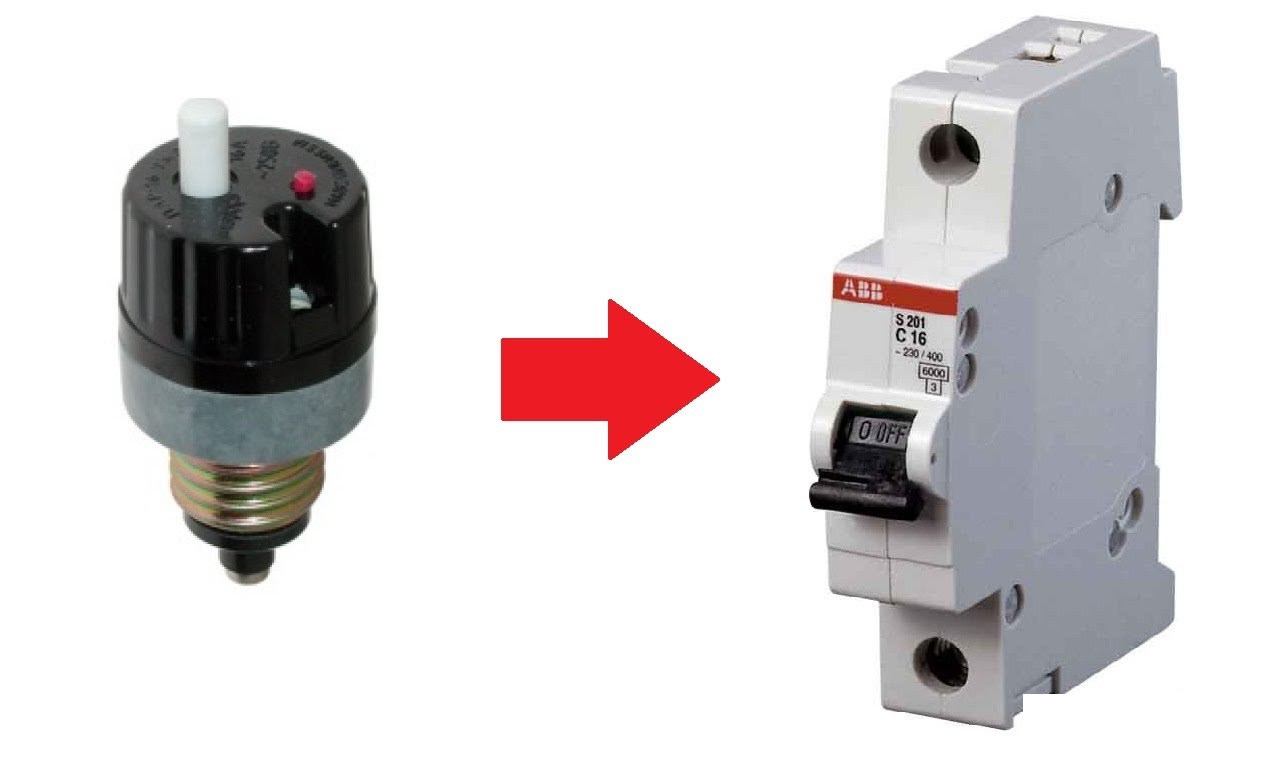

Оптимальным вариантом будет демонтаж пробок и установка автоматических выключателей, перечислим их преимущества:

• долговечны;
• удобно включать и отключать питание;
• автоматы надежнее чем автоматические пробки;
• имеют компактные размеры.

Порядок действий при замене пробок на автоматы:

1. Рассчитать нагрузку сети и подобрать требуемые выключатели. Для расчёта нагрузки складываем мощность одновременно включённых приборов в квартире или её части и делим на напряжение 220 В, получаем максимальный расчётный ток. Исходя из полученного значения тока в цепи, подбираем автомат и провода с поперечным сечением, способным выдерживать нагрузку, не нагреваясь.
2. Если при выполнении работ потребуется вскрыть электросчётчик, либо планируется поменять ещё и сам счётчик, владельцу квартиры нужно обратиться в организацию поставщику электроэнергии. Порядок действий по замене электросчётчика:

• написать заявление о желании заменить счётчик в местное отделение энергосбытовой компании;
• пригласить представителя электросетей для проверки пломб на приборе и фиксации показаний старого устройства;
• поменять пробки на счётчике и сам прибор учёта электроэнергии;
• пригласить представителя энергосбытовой организации для проверки подключения электросчётчика и пломбирования нового устройства.

3. Выполнить комплекс работ по замене пробок на автоматы.

Первым делом, перед проведением работ, нужно отключить напряжение, это можно сделать, обезточив входной автомат, находящийся под счётчиком или в щитке, расположенном в подъезде на этаже. Производить работы под напряжением – значит подвергать себя высокой опасности.

Демонтаж пробок

Выкручиваем керамический корпус, снимаем защитный кожух. Выкручиваем болты, снимаем пробкодержатель и отсоединяем провода, их необходимо пометить, предварительно выяснив, где находится ноль, а где фаза.

Сколько автоматов требуется

Если предохранителей, было 2 штуки ставим на их место два автомата. Если к одной из пробок подключены несколько пар проводов, в этом случае, может потребоваться увеличить количество автоматов, чтобы подключить каждый провод на входе в помещение к отдельному автомату.

Подключая стиральную машину, или другой мощный потребитель электроэнергии лучше устанавливать в отдельную цепь и ставить устройство защитного выключения (УЗО) на входе. Это устройство предназначено для защиты человека от ударов электрическим током от незаземлённых электроприборов.

Чем больше выключателей будет стоять на входе в дом или квартиру, тем удобнее искать неисправности и обслуживать систему электропроводки.

Монтаж и подключение автоматических выключателей

После демонтажа пробок приступаем к креплению автоматов для счётчика. Устанавливаем din-рейку, отрезаем кусок рейки нужной длины и крепим её на то место, где планируется установить выключатели. Крепим на рейку автоматы, по краям автоматических выключателей, для того, чтобы они были плотно закреплены и не сдвигались с места, по бокам устанавливаем металлические ограничители.

Важно учесть! Крепим выключатели на din-рейке и подсоединяем провода. Фазу от счётчика подключаем на верхнюю клемму одного из автоматов и с помощью шлейфа соединяем оставшиеся автоматические выключатели, вместо шлейфа можно использовать специальную гребёнку.

К нижним входам автоматов подключаем провода с фазным напряжением, которые идут в квартиру или дом. Нулевые контакты от счётчика и те, которые идут в квартиру удобнее подключить к шине, предварительно установленной на din-рейке.

Проверка работоспособности

После сборки схемы нужно удостовериться в её работоспособности. Включаем напряжение на центральном щитке и проверяем правильность всех подключений, выполненных при замене пробок на автоматы. Включаем автоматы и проверяем работу розеток в доме. Если электричество появилось, а счётчик электроэнергии исправно работает, значит, автоматы подключены правильно.

Плавкий предохранитель счетчика электроэнергии в квартирной сети 220в

Пробки для счетчика – это защитные средства, сохраняющие бытовые приборы в целости при превышении тока. Какие пробки бывают, как заменить и какие лучше выбрать, написано ниже.

Содержание

1. Пробки для счетчика – зачем нужны, виды и как поменять на автоматы
2. Что такое пробки к счетчику
3. Виды защитных размыкателей цепи
4. Электрические керамические
5. Автоматические
6. Как заменить пробки на автоматы в электросчетчике в квартире
7. Популярные производители и цены
8. Полезное видео

Пробки для счетчика – зачем нужны, виды и как поменять на автоматы

Учет потребления электроэнергии в домах производится при помощи счетчиков.

Современные счетчики представляют собой электронные устройства, раньше использовались приборы с крутящимся диском внутри.

Защитой таких устройств были пробки. Они неудобны в применении, поэтому их стали менять на автоматы.

Что такое пробки к счетчику

Пробка в старом виде счетчиков – это предохранитель из керамического корпуса с плавким элементом внутри. Такие защитные средства срабатывали при минимальной перегрузке сети, и жильцам дома приходилось 2-3 раза в день менять внутреннюю плавкую вставку.

Сегодня используются автоматические выключатели. При превышении силы тока срабатывают и разрывают электрическую цепь.

[stextbox id=»info»]Работают пробки по типу предохранителя. Когда возникает замыкание в электросети, элемент нагревается и перегорает, что приводит к разрыву цепи. [/stextbox]

Виды защитных размыкателей цепи

Есть конструкции размыкателей, которые используются в домашних электрических схемах. Самыми распространенными считаются электрические керамические и автоматические размыкатели.

Электрические керамические

В старых устройствах использовались керамические пробки. Представляли собой фарфоровый цилиндр, внутри которого расположен проводник. Под действием большей, чем расчетная сила тока металл нагревается и разрывается, размыкая цепь.

Плюсы:

• надежность.

Минусы:

• одноразовые;
• срабатывают на небольшое превышение тока;
• долго выкручиваются.

Сегодня такие модели редко используются, пользователи переходят на автоматические размыкатели.

Автоматические

Автоматическая пробка внешне похожа на керамический размыкатель, но принцип действия отличается. Под действием силы тока превышающей расчетную нагрузку металл нагревается, пружина увеличивается и предохранитель срабатывает.

Преимущества:

• не одноразовый – чтобы включить автоматическую пробку, нужно нажать пальцем на кнопку на корпусе;
• простота использования.

Минусы:

• малый срок службы;
• ненадежны – автоматические пробки нагреваются и иногда не срабатывают из-за своих конструктивных особенностей.

Лучше использовать автоматические выключатели. Они долговечны, удобны в использовании, надежны и компактны.

Как заменить пробки на автоматы в электросчетчике в квартире

Автоматы предпочтительнее для использовании в домах. Как действовать, при замене пробок на автоматы:

• рассчитать нагрузку сети, и исходя из полученных данных, выбирать автомат;
• обратиться в специальные службы при вскрытии электросчетчика;
• выполнить работы по замене пробок.

Предупреждение электросбытовой компании — обязательный этап. Неправильный учет энергии может привести владельца к штрафу. Чтобы сообщить службе о замене, нужно:

• написать заявление;
• пригласить представителей электросетей для записи показаний старого счетчика;
• произвести работы по замене пробок;
• снова пригласить представителей фирмы для пломбирования и подключения счетчика.

Пошаговая инструкция по замене пробок:

• отключить электроэнергию в доме;
• выкрутить керамический корпус и снять защитный кожух;
• отсоединить провода и записать, где фаза и ноль;
• установить din рейку;
• закрепить на нее автоматы;
• подключить провода;
• произвести проверку работоспособности.

[stextbox id=»info»]Можно поставить несколько выключателей. На мощные электроприборы ставятся отдельные автоматы с большим током срабатывания. Чем больше выключателей установлено, тем проще находить неполадки в сети. [/stextbox]

Популярные производители и цены

Важно правильно выбирать средства защиты электрических приборов. Нельзя экономить на них, и желательно отдавать предпочтение изготовителям с проверенной репутацией.

Проверенные зарубежные бренды:

1. АВВ. Компания является шведско-швейцарской, и изготавливает качественную электротехническую продукцию. Товар отличается высокой надежностью, безопасностью и долговечностью.
2. Legrand. Фирма из Франции, которая зарекомендовала себя как один из лучших изготовителей электротехнических приборов. Цена изделий довольно высока, но и качество с надежностью находятся на высоком уровне.
3. Schneider Electric. Электрики часто используют продукцию этой французской компании. Фирма выпускает профессиональное оборудование.
4. General Electric. Главный конкурент французских фирм. По качеству и характеристикам приборы американской General Electric и Legrand схожи, но в России распространены последние.
5. Siemens. Предлагают продукцию с оптимальным соотношением цена-качество.

Также можно выделить компании Moeller, КЭАЗ, ИЕК, Контактор.

Электрические пробки являются защитными средствами для счетчиков старых образцов. У них много недостатков – пробки срабатывают при малейшем изменении тока, неудобны в использовании, одноразовые (керамические приборы). По этой причине жильцы домов стали менять их на автоматические выключатели. Для замены устаревших средств защиты на автоматы обязательно нужно обратиться в компанию, поставляющую услуги по электроснабжению
