Проверка и применение трансформаторного масла

Проверка и применение трансформаторного масла

29.08.2013

Используя трансформаторное масло в электрическом оборудовании, стоит учитывать строгие правила, предъявляемые к этому процессу. Повышение температуры от тока, воздействие горячей дуги, возможность попадания элементов изоляции и проникновения влаги из окружающей среды – всё это обуславливает опасность неосторожного обращения с маслом.

Как проверяется трансформаторное масло?

Прежде чем использовать только что изготовленное трансформаторное масло, необходимо проверить его. Предписания ПЭУ подразумевают специальные проверки смазочной субстанции, предшествующие наполнению электрического оборудования. Для проверки используются требования ПЭУ и ПЭЭП.

Тесты проводятся следующим образом: трансформаторное масло берется на пробу сразу после того, как продукт поступил с завода-производителя, либо берутся проверочные пробы субстанции, уже залитой в электрическое оборудование. В последнем случае продукт сливают из нижнего отделения трансформатора, предварительно очистив от загрязнений отверстие для слива. Необходимо заранее подготовить емкость, предназначенную для сбора масла – удалить грязь и влагу и обеспечить герметичность.

Трансформаторное масло имеет свой показатель пробивного напряжения, для определения которого используют специальные модели АМИ-80 либо АИИ-70М и маслобойные сосуды, оснащенные разрядниками. В этом оборудовании, включающем в состав два электрода, выполненных из латуни 8мм и имеющих скругленные края, проводится проверка. Диаметр маслобойного сосуда составляет 25мм, пространство между 2мя электродами – 250мм.

Предварительно нужно перевернуть емкость, наполненную взятым на пробу продуктом. Эта операция позволит исключить образование воздушных пузырьков. Если субстанция, предназначенная для испытаний, содержится в емкости из фарфора, её трижды окатывают маслом аналогичного вида, так же, как и электроды. Смазочная жидкость поступает на стенки сосуда тонкой струйкой, что предотвращает возникновение пузырьков воздуха.

Каждый раз после обработки маслом, его сливают из сосуда без остатка.

При наливании испытуемой субстанции нужно следить, чтобы уровень не превышал верхний край электрода больше чем на 15мм. После наливания трансформаторное масло полагается оставить в покое на 15-20 минут, во время которых удаляться все пузырьки.

Далее постепенно повышается напряжение со скоростью 1-2кВ/с, до того момента, когда будет совершен пробой. Если у двух электродов возникла искра, это указывает на пробой. После этого следует уменьшить напряжение до 0, а затем снова повышать его до пробоя. Чтобы проверить трансформаторное масло, осуществляют шесть пробоев с перерывами в 5-10 минут. Зафиксировав пробой и снизив напряжение, нужно удалить из пространства между электродами частицы смазочной субстанции. Чистые стержни, выполненные из стекла и металла, удаляют «обуглероженое» трансформаторное масло помешиванием. Далее смазочный материал отстаивается на протяжении 10 минут, а потом напряжение снова повышают.

В результате теста выявляется пробивное напряжение, которое является средним числом из всех пробоев, не считая первого.

Какому количеству проверок должно подвергаться трансформаторное масло во время приема и сдачи?

Предписания ПЭУ регламентируют обязательное тестирование масла в ряде случаев:

· до заливки в электрооборудование. Каждая партия масла, принятая от компании-производителя, обязательно должна проходить тесты на соответствие показателей установленным правилам. Если трансформаторное масло выполнено по иным ТУ, его все равно нужно проверить, но стандарты для тестов будут устанавливаться согласно ТУ конкретно этого продукта;

· до запуска этого оборудования. Тесты включают в себя выявление:

— напряжения до пробоя, которым обладает трансформаторное масло;

— попадания примесей;

— количество кислот, растворимых в воде;

— температуры, при которой происходит вспышка и т. д.;

· если трансформаторное масло от разных брендов смешивается в аппарате. Если в оборудование заливают кондиционные масла от разных брендов, получается смесь, которая может обусловить возникновение разных реакций. Поэтому очень важно проверить её показатели стабильности – результаты не должны иметь меньшую стабильность, чем каждый из компонентов смеси.

Часто ли надо проверять трансформаторное масло?

Частота проверок смазочной жидкости и объем мер, применяемых для анализа, находится в прямой зависимости от вида оборудования, на котором используется трансформаторное масло:

· для силовых установок, авто трансформаторов и электрических масляных аппаратов проверяется с частотой, указанной в нормативных документах;

· трансформаторное масло, применяемое в масляных выключателях, тестируется по нормативам;

· то же касается субстанций, используемых в трансформаторах для измерения и вариантов, применяемых в маслонаполненных вводах.

Испытания масла на пробой

Главная страница > Услуги > Испытания масла на пробой

Наиболее важным показателем качества масла является его диэлектрическая прочность или величина пробивного напряжения.

    Для трансформаторов мощностью выше 630 кВА, работающих с термосифонными фильтрами требуется не реже одного раза в 5 лет проводить следующие испытания и анализы трансформаторного масла:

1. Определение пробивного напряжения.

2. Определение кислотного числа, мг КОН/г масла.

3. Определение температуры вспышки в закрытом тигле.

4. Определение влагосодержания, % массы (г/т).

5. Содержание механических примесей: %, (класс чистоты).

6. Содержание водорастворимых кислот и щелочей.

Все эти измерения входят в состав так называемого сокращённого анализа трансформаторного масла.

    Для трансформаторов мощностью выше 630 кВА, работающих без термосифонных фильтров сокращённый анализ трансформаторного масла требуется проводить не реже одного раза в 2 года.

    Для всех негерметичных масляных трансформаторов мощностью менее 630кВА отработавших нормативный срок (более25 лет) необходимо один раз в пять лет проводить испытания масла на пробой, и если пробивное напряжение трансформаторного масла выше 25кВ, проведение других анализов не требуется (Руководство по эксплуатации трансформатора).

Если пробивное напряжение находится в пределах 20÷25кВ, то для принятия решения о возможности дальнейшей эксплуатации этого трансформаторного масла, требуется проведение дополнительных испытаний и анализов (ПТЭЭП, Приложение 3.1, Таблица 6. примечание).

Если же пробивное напряжение ниже 20кВ, требуется немедленная замена масла или регенерация трансформаторного масла.

Эксплуатация оборудования с пробивным напряжением трансформаторного масла ниже 20кВ запрещена.

Для трансформаторов напряжением 6-10кВ и мощностью 630 кВА и более дополнительно требуется сокращённый химический анализ трансформаторного масла, т. е. определение температуры вспышки трансформаторного масла, определение кислотного числа по ГОСТ 5985-79.

Температура вспышки трансформаторного масла должна быть не ниже +125^оС, а кислотное число трансформаторного масла должно быть не более 0,25 мг КОН/г масла. В противном случае трансформаторное масло бракуется.

Примечание: У герметичных масляных трансформаторов типа ТГМ отбор проб масла не проводится весь период эксплуатации (Руководство по эксплуатации трансформатора), но если возникает необходимость доливки трансформаторного масла в эти трансформаторы, оно (масло) должно иметь пробивное напряжение не менее 40 кВ.

Большинство потребителей (в данной статье потребители – это организации у которых есть собственные электроустановки) имеют на своем балансе трансформаторы напряжением до 10 кВ и мощностью до 630 кВА. Потребителей эксплуатирующих оборудование напряжением 35 кВ и выше не так много.

Таким образом, для 90 % потребителей испытание масла на пробой или определение диэлектрической прочности масла, является необходимым и достаточным критерием определения качества трансформаторного масла. Важно лишь соблюдать периодичность отбора проб трансформаторного масла из маслонаполненного оборудования.  Дополнительная информация…

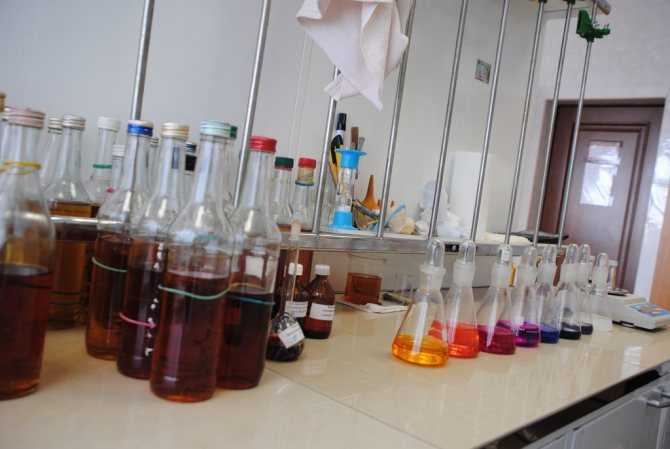

Электролаборатория «ЭлектроМастер 71» готова оказать весь комплекс услуг по эксплуатации Вашего электрооборудования, но также мы можем выполнять и разовые работы, такие как отбор проб масла в специально подготовленную посуду и его испытания.

Если у Вам нужна наша помощь по вопросам эксплуатации маслонаполненного оборудования, смело обращайтесь в  нашу лабораторию трансформаторного масла.

Надежность и безопасность Вашего электрооборудования – НАША ЗАБОТА!



Что такое напряжение пробоя (BDV) трансформаторного масла?

Когда к изоляционному маслу прикладывается напряжение, по мере увеличения напряжения ток через масло резко возрастает, в результате чего оно полностью утрачивает присущую ему изоляционными свойствами и стать проводником. Это явление называется пробой изоляционного масла. Критическое значение напряжения, при котором пробой изоляционного масла называется напряжением пробоя. Электрическое поле прочность в это время, называемая диэлектрической прочностью масла, указывает на способность изоляционного масла сопротивляться электрическому полю. Отношение между напряжением пробоя U (кВ) и диэлектрической прочностью E (кВ/см): E=U/d“

д”=расстояние между электродами (см).

Чистый изоляционный масла имеют другие механизмы разрушения, чем изоляционные масла, которые обычно содержать примеси.

Разбивка первое вызвано освобождением, которое можно объяснить механизмом пробоя газового диэлектрика, то есть под действием большой напряженности электрического поля, масла молекулы сталкиваются и становятся свободными ионами и электронами, тем самым образуя электронные крах. Электрон коллапсирует к аноду, и накопленный положительный заряд накапливается возле катода, в конечном итоге образуя канал с высокой проводимости, что приводит к пробою изоляционного масла.

В целом, изоляционные масла всегда содержат больше или меньше примесей, и в этом случае примеси являются основной причиной выхода из строя изоляционного масла. Диэлектрик коэффициент ε капель воды, волокон и других механических примесей в масле намного больше, чем у масла (ε=7 волокна, ε=80 воды и ε≈2,3 трансформаторное масло), поэтому под действием электрического поля примеси будут притягивается к области, где напряженность электрического поля велика, и между электродами образуется примесный «мостик», тем самым снижение пробивной способности масла. Если примесей достаточно, также может представлять собой «небольшой мостик», который проникает в щель электрод, и через него протекает большой ток утечки, вызывающий генерацию нагревание и частичное кипячение и испарение масла и воды. В результате пробой идет по «воздушному мосту». И это случилось.

JY6611 Трансформатор Тестер напряжения пробоя масла (тестер масла BDV), в этом приборе используются новые технология контроля пробоя для снижения энергии пробивного разряда до самый низкий, избегайте загрязнения образца масла в процессе тестирования, сделайте тест результат точнее, вернее и надежнее.

JY6611 BDV тестер Характеристика:
1. Надежная обработка тестирования:
С электромагнитной совместимостью (EMC), чтобы избежать поломки тестера в процессе испытаний, поэтому тестер напряжения пробоя масла может хорошо работать в электромагнитной среде высокой интенсивности,
2. 0 ~100 кВ Стабильное и точное испытательное напряжение:
Со стабильным выходным напряжением 0 ~ 100 кВ и использует совершенно новую технологию контроля напряжения пробоя (RBM), чтобы свести энергию разряда пробоя к минимуму, что позволяет избежать загрязнения проб масла в процессе испытаний и делает результаты испытаний надежными и точными. JY6611 также получил стандарт ILAC.MAR. Сертификат калибровки.

3. Масляный стакан нового типа:

Масляный стакан JY6611 изготовлен из нового материала с высокой прочностью и длительным сроком службы, что позволяет избежать проблем с хрупкостью и утечкой во время испытаний.

4. Полная система защиты:

JY6611 имеет различные защитные устройства, которые обеспечат безопасность оператора и самого тестера в случае аварии, например, при низком напряжении пробоя масла или пробоя пустого стакана.

5.M несколько международных стандартов испытаний

Полностью автоматические последовательности испытаний для 12 распространенных стандартов испытаний по всему миру и выборочные испытания (стандарт: ASTM/BS/IEC/IRAM/AS/VDE)

6. Универсальные штангенциркули International из нержавеющей стали

Точная регулировка стандартных расстояний между электродами

7. Общая технология экранирования

Совершенная общая технология экранирования может предотвратить все источники электронных помех, чтобы обеспечить чистоту тестовой среды.

8. Обеспечить многоязычные технические инструкции

Обеспечьте английскую рабочую страницу и инструкции по эксплуатации на 15 языках.

ТЕХНОЛОГИЧЕСКАЯ СПЕЦИФИКАЦИЯ:

Тип	Тестер напряжения пробоя масла JY6611 (BDV)
Выходное напряжение	0~80кВ/100кВ
Минимальное разрешение	0,1 кВ
Точность	Чтение ± 0,2 кВ
Скорость повышения напряжения	1,0/2,0/3,0 кВ/с для варианта
Время отключения при пробое, мс	≤1 мс
Экспериментальные времена	1～6 для варианта
Стандарт запрограммированного теста	IEC60156/ASTM D877/ASTM D1816/VDE0370
Память на результат	500 группа
Объем масляного стакана	400мл/200мл
Зазор между полюсами	2,5 мм (зазор между электродами регулируется)
Рабочая температура	0~40℃
Относительная влажность	≤80% относительной влажности, без образования росы
Блок питания в работе	AC220В±10%, 50Гц±1%
Объем/вес	Длина 385 мм Ширина 300 мм Высота 360 мм / 22 кг

Статьи по теме:

Какие элементы испытаний необходимы для приемочных и эксплуатационных испытаний подстанции 110/220 кВ?

Какие испытания необходимо провести перед отправкой трансформатора с завода?

Основные факторы, влияющие на срок службы трансформаторов

Какова цель измерения сопротивления постоянному току обмотки трансформатора?

Р На что обратить внимание при испытании напряжения пробоя трансформаторного масла (BDV)

ПРЕДЫДУЩИЙ：Какова деформация обмотки трансформатора?СЛЕДУЮЩИЙ：Как работает ультразвуковой тестер частичных разрядов?

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ ТРАНСФОРМАТОРНОГО ИЗОЛЯЦИОННОГО МАСЛА

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ   ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ ТРАНСФОРМАТОРНОГО МАСЛА0303

После обработки масла на нашем оборудовании серии CMM трансформатор ELKIMA успешно прошел испытания

Диэлектрическая прочность трансформаторного масла очень важна, поскольку она необходима для обеспечения надежной работы силовых трансформаторов. Диэлектрическая прочность трансформаторного масла в основном определяется наличием кислот, воды и других загрязнений. Поэтому важно, чтобы трансформаторное масло было как можно более свободным от таких загрязнений. Диэлектрическая прочность масла будет снижаться со временем и в зависимости от условий эксплуатации, в которых находится трансформатор.

Диэлектрическая прочность масла чрезвычайно чувствительна к гидратации или попаданию воды и влаги. Под действием электрического поля эмульгированного масла капли воды притягиваются к местам, где напряженность поля особенно велика. С этого процесса начинается процесс распада масла. Еще более резкое снижение диэлектрической прочности может произойти, когда масло загрязняется другими примесями, кроме воды, такими как кислоты и твердые частицы. Некоторые твердые частицы в виде волокон могут образовывать линии, известные как «силовые линии». Под действием сил поля влажные волокна не только втягиваются в места, где поле сильнее, но и располагаются таким образом, что значительно облегчает пробой трансформаторного масла.

Диэлектрическая прочность трансформаторного масла также известна как напряжение пробоя трансформаторного масла.  «Пробивное напряжение»  (BDV) измеряется путем наблюдения за напряжением, которое требуется для проскока искры между двумя погруженными в масло электродами, разделенными определенным зазором или расстоянием. Также известная как сила искрообразования, чем выше напряжение, необходимое для проскока искры, тем выше будет BDV в масле. Чем ниже напряжение, необходимое для проскока искры, тем ниже будет BDV, что указывает на наличие влаги и других проводящих веществ в масле.

Чистое масло с низким содержанием влаги дает более высокие результаты BDV, чем масло с высоким содержанием влаги и другими токопроводящими примесями. Номинальное напряжение 30 кВ — это минимальное напряжение пробоя, при котором трансформаторное масло можно безопасно использовать в силовом трансформаторе.

Диэлектрическая прочность масел также определяется тангенсом угла диэлектрических потерь или «тангенсом дельты». Как указывалось выше, диэлектрическая прочность трансформаторного масла в основном определяется наличием в масле кислот, воды и других примесей. Еще одним важным фактором эффективности масла является низкая температура «температура застывания. ” Низкотемпературная температура застывания -45°C и ниже необходима для того, чтобы масло могло течь при экстремально низких температурах.

Эксплуатационные свойства трансформаторных масел проверяют по электроизоляционным и физико-химическим характеристикам:

• Определение электрической прочности масла;
• Определение тангенса угла потерь масла;
• Определение содержания влаги в масле. Метод основан на выделении водорода путем взаимодействия воды в масле с находящимся в гидриде кислородом;
• Определение газосодержания нефти. Выполняется с помощью измерителя поглощения. Газосодержание определяют путем измерения изменения остаточного давления в сосуде после заливки в него пробы испытуемой нефти;
• Определение механических примесей. Количественное содержание сухих веществ складывается из пропускания растворенных в бензине проб трансформаторного масла через беззольный бумажный фильтр;

Тангенс угла диэлектрических потерь

Характеристики трансформаторных масел и методы поддержания качественных характеристик. Тангенс угла диэлектрических потерь (tgδ) — показатель качества масла, чувствителен к наличию в масле различных примесей (коллоидных образований, растворимых металлоорганических соединений, различных продуктов старения масла и твердой изоляции).

Увеличение диэлектрических потерь в изоляционных маслах происходит из-за:

• Асфальтосмолистых веществ (образуют коллоидный раствор в масле)
• Мыло
• Вода (за исключением истинного раствора в условиях влажности)
• Кислоты (воздействуют только при нагревании, но не при комнатной температуре)
• Растворение красок в трансформаторном масле, что обычно приводит к резкому повышению кислотного числа.

Коллоидные материалы могут быть :

• Детали обмоток и лак и старый масляный шлам;
• Мыла, образующиеся при взаимодействии кислых продуктов старения трансформаторных масел с трансформаторными металлами;
• Мутно-кислые продукты, не содержащиеся в структуре металла, например:
• кислот, мало растворимых в нефти, смоле, асфальте и других продуктах окисления.

Диэлектрические потери для свежих масел характеризуют качество и степень очистки на заводе, где производилось смешение масла, а в процессе эксплуатации указывают на степень загрязнения и старения масла.

Наличие воды в масле увеличивает диэлектрические потери и придает U-образные формы в зависимости от температуры tgδ (температура не менее 50°С).

Существует пороговая концентрация воды в масле для данной температуры и относительной влажности воздуха, выше которой tgδ сильно возрастает.

Испытание на прокол

Для определения диэлектрической прочности трансформаторное масло периодически испытывают с помощью маслопробивного устройства. Для проверки образца масла трансформаторное масло заливают в фарфоровый сосуд, в который вмонтированы два «дисковых электрода» диаметром 8 и 25 мм. Расстояние между электродами устанавливается равным 2,5 мм. Сосуд наполняют маслом и устанавливают в масляный пуансон. Маслу дают отстояться в течение 20 минут, чтобы воздух вышел из испытуемого образца. Далее напряжение на электродах постепенно постепенно увеличивают на 1 – 2 кВ за секунду до начала пробоя. При испытании трансформаторного масла производят 6 пробоев с интервалом 10 минут. Первое тестирование считается испытанием и его результат игнорируется. За значение напряжения пробоя берется среднее из пяти последующих пробоев.

Техническое обслуживание трансформатора

Лучший способ сохранить диэлектрическую прочность трансформаторного изоляционного масла — начать хорошо спланированную и выполненную программу профилактического обслуживания с использованием процесс GlobeCore для регенерации трансформаторного масла.
