У этого термина существуют и другие значения, см. Розетка.
Содержание
|
Происхождение названия
Электрический разъём назван розеткой по аналогии с круглым элементом декора, крепящемся на стене или потолке. Сам же декор получил название от слова «роза».
В дальнейшем розеткой стали называть любые аналогичные устройства, необязательно электрические.
Классификация
Электрические розетки

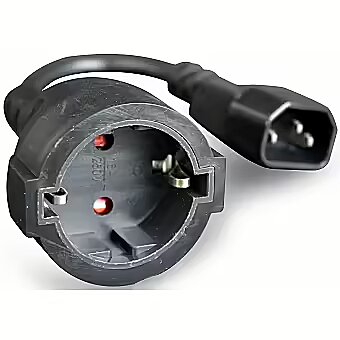

розетка типа F (Schuko)
Напряжение / частота.
Вилки, штепсели
Розе́тка — устройство, часть штепсельного соединения (т. н. «мама»; ответная часть (штыревая, «папа») разъёма называется штепселем или «вилкой»). Предназначена для подключения электроприборов к электрической сети, как к силовой, так и к прочим (телефонная, компьютерная и тд.)
Розетки существуют в исполнениях для крепления как на, так и в (глубине) поверхности (скажем, стены), т.е. предназначенные для скрытой проводки (встраиваемые) и для открытой проводки (накладные).
Силовые розетки
Основная статья: Силовые вилки и розетки для переменного тока
Основная статья: Список стандартов штепсельных разъёмов
Силовые розетки бывают как для однофазной, так и для трёхфазной сети, различных степеней защиты, также с различными механизмами защиты от случайного проникновения («защита от детей»).
Также применяются в переносных удлинителях.
В большинстве силовых розеток 220/380 В для контактирования используется упругость полоски из малоупругого контактного металла (то есть плоская пружина). Малая упругость материала и большие нагрузки на изгиб в плоской пружине (см. закон Гука) при частом включении/выключении приводят со временем к тому, что плоская пружина теряет упругость и розетка перестаёт функционировать. Более надёжны розетки, в которых упругая винтовая пружина, через прижимную пластину, прижимает штырь вилки к контактной пластине розетки.
Розетки с основой из керамики менее пожароопасны, чем пластмассовые. В настоящее время в подавляющем большинстве в качестве основы применяются термопласты, например PC (поликарбонат), которые отличаются стойкостью высоким температурам и не поддерживают горение.
В России распространены типы C и F. При этом тип C допустим только в жилых зданиях, по технике охраны труда розетки должны устанавливаться, а установленные меняться на тип F.
По типу проводки:
- Для скрытой проводки
- Для открытой проводки
По степени пылевлагозащищенности:
- Смотри таблицу степеней защиты IP
Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.
Сигнальные (информационные) розетки
СССР, розетка для радиоточек (РПВ-1 и РПВ-2)
Вилка ВПВ-1 с розеткой РПВ-1 для абонентской радиоточки
В СССР для подключения радиоточек использовались розетки стандарта, похожего на стандарт для силовых розеток. Для того, чтобы отличать эту розетку от силовой, на ней делалась надпись «радио» (соответствующая надпись была и на вилке). Однако в связи со случаями включения радиоточек в розетку 220В, для установки радиоточек стали применять розетки РПВ-1 и РПВ-2 (для скрытой проводки), похожие на переходную розетку A/C.
Телефонные розетки
Розетка стандарта RJ-12
Штекеры стандарта RJ
Штекер стандарта TAE
Телефонный разъём РТШК-4 (розетка и штекер) советского стандарта
Слаботочные розетки, для подключения кабеля проводных и беспроводных телефонных аппаратов к телефонной сети.
Существует несколько стандартов[1]:
- RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.
- RJ-12 (еще обозначают «6p2с»,»6p4с» или «6p6с». «6p» значит, что разъем имеет 6 посадочных мест для ножей контактов, а «2с», «4с» или «6с» обозначает, что в эти посадочные места вставлено соответственно 2, 4, 6 ножей-контактов. Наиболее распространенным видом являются разъемы «6p4c»). Разъемы RJ-12 чаще всего используются в телефонии для коммутации телефонных аппаратов с розеткой или для коммутации телефонных линий в телефонных патч-панелях.
- TAE (немецкий и французский стандарт).
- РТШК-4 — советский стандарт 80-х годов, перенятый из Польши (4 широких контакта + ключ; на данный момент устарел, практически не используется).
До заимствования данного типа розетки телефон нужно было подключать неразъёмным способом, с помощью специальной отводной коробки.[2] Все розетки РТШК в помещении должны были включаться в цепочку, при отключении всех аппаратов из которой линия замыкалась конденсатором ёмкостью 1 мкФ. Это было нужно персоналу телефонной станции для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Конденсатор устанавливался обычно в одну, самую последнюю, розетку.
До заимствования данного типа розетки телефон нужно было подключать неразъёмным способом, с помощью специальной отводной коробки.[2] Все розетки РТШК в помещении должны были включаться в цепочку, при отключении всех аппаратов из которой линия замыкалась конденсатором ёмкостью 1 мкФ. Это было нужно персоналу телефонной станции для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Конденсатор устанавливался обычно в одну, самую последнюю, розетку.Ответная часть розетки — штекер. Штекеры служат для оконцовки кабеля (монтажа разъема на конец кабеля).
Розетки для звуковых сигналов
Основная статья: Разъём DIN
Основная статья: XLR
Розетки для компьютерных сетей
Конструкция старых типов локальных сетей, на коаксиальном кабеле, была такова, что исключала наличие настенных розеток (см. 10BASE5, 10BASE2). Возможность использовать настенные розетки пришла с распространением локальных сетей на витой дифференциальной паре проводов (см.
10BASE-T, 100BASE-T4, 100BASE-TX). Такие розетки называют RJ-45 или, более правильно, «8P8C» — 8 посадочных мест с 8 же контактами. Современные розетки этого типа выполняются либо накладными (обычно параллелепипед с одним или несколькими отверстиями в торце), либо для встраивания в стену (отдельно, либо в составных изделиях).
В офисных зданиях для упрощения разводки иногда применяют как для телефонов, так и для компьютеров, исключительно розетки 8p8c, которые потом подсоединяются на кросс-панели в серверной комнате либо к компьютерной сети, либо к телефонной сети, исходя из потребностей фирмы.
Прочие типы розеток
Разнимаемое соединение настолько удобно, что его используют внутри и снаружи многих радиоэлектронных и силовых устройств. Иногда вмещающие части таких соединений тоже называют розетками, а вставляемые — вилками.
Информационные розетки могут быть не только проводными, но и оптическими. Оптические розетки в большинстве случаев используются для передачи дискретных сигналов, как например сигналы компьютерных сетей (FOIRL, 10BASE-F, 10BASE-FL, 100BASE-SX, 100BASE-FX и т.
д.) или звуковые сигналы в цифровой форме (TOSLINK).
Водяные розетки
Водорозетка
Водяной розеткой, или водорозеткой называют сантехническое устройство, представляющее собой окончание трубы с резьбой. Устройство имеет «лапки» для закрепления на стене и используется для подключения бытовой сантехники (смесители, стиральные и посудомоечные машины) при помощи гибких шлангов.
Часто на конце водорозетки устанавливают вентиль, чтобы можно было отсоединить технику без общего отключения воды.
См. также
- Силовые вилки и розетки для переменного тока
- Список стандартов штепсельных разъёмов
Примечания
- ↑ Hyperline — Разъемы
- ↑ Телефонные розетки на www.aboutphone.info
Ссылки
- Розетки для дома. Обзор и полезные советы (рус.)
- IEC Zone: Plugs and sockets (англ.)
- AC Power Cords (англ.)
- kropla.com (нем.)
- filmtechnik-online. de (нем.)
- A company that supplies solutions for plug and socket issue for export (англ.)
- Information on the electrical systems in use in most countries of the world (англ.)
- International plug standards from travel-island.com (англ.)
- Типы электрических розеток и напряжение в разных странах мира (рус.)
de (нем.)Сложности при подборе ответных частей силовых разъемов
01.07.2022
Любая схема электрических элементов цепи обязательно содержит некоторое количество соединений. Одним из видов таких соединений является разъемное соединение — соединение, допускающее многократное подключение/отключение электрических проводников без их повреждения. Основными элементами таких соединений служат специальные устройства, так и называемые электроразъемами, или просто разъемами.
Разъемное соединение состоит из двух элементов, образующих пару – вилки и розетки. Наиболее известны бытовые вилки и розетки, имеющиеся на любом бытовом приборе.
Однако, и в этом самом простейшем случае применения разъемного соединения могут возникнуть проблемы. Попробуйте, например, вилку российского стандарта подключить к розетке европейского стандарта. Сразу же обнаружится, что такое соединение не обеспечивает механической надежности соединения. Что уж говорить о разъемных соединителях в промышленности. Кстати, одним из самых популярных вопросов, адресуемых в службу технической поддержки, является вопрос с просьбой помочь подобрать ответную часть к существующему разъему. Давайте попробуем разобраться, действительно ли это является такой сложной задачей, и составить алгоритм действий по подбору ответной части.
Вопрос это, на самом деле, не такой простой, как кажется на первый взгляд. И основным моментом, определяющим сложность подбора, является вопрос терминологии. Во-первых, существует множество определений для элементов, составляющих разъемное соединение. «Вилка/Розетка», «штекер/гнездо», «папа/мама» — вот лишь основные термины для элементов разъемного соединения.
Но все ли правильно понимают значения этих выражений?
Следует иметь в виду, что обозначения «вилка», «штекер», «папа» и т.п. могут относиться как к типу сочленения разъема, так и к типу контактов. Причем, производители далеко не всегда указывают именно тип сочленения. Так, например, в документации на разъемы серии OL прямо указан тип сочленения – Cable Plug (вилка, штекер, папа) и Socket (розетка, гнездо, мама).
В документации на отечественные разъемы серии 2РМ таких терминов нет.
Указан только тип контактов — Г (розетка) и Ш (вилка). Вот тут и возникает первая сложность. Для того, чтобы «закрыть» этот вопрос, необходимо обратиться к самому началу. Основным видом разъемного соединения является пара разъемов типа «Блок (панель)/ Кабель». Именно так! Соединение типа «Кабель/ Кабель» служит только для удлинения цепи электропроводки. Так вот, с точки зрения типа сочленения, блочная часть всегда будет «розеткой», а кабельная часть – «вилкой». Независимо от того, контакты какого типа (штекер, или гнездо) находятся в разъеме.
Таким образом, для отечественных разъемов ответной частью для кабельного разъема обязательно будет блочная часть, и наоборот.
Вторая сложность… Каким образом можно подобрать пару для соединения типа «Кабель/ Кабель»? Некоторые производителя выпускают разъемы, предназначенные для такого соединения. Так, например, разъемы серии OL включают в свою линейку ответную часть для разъемов типа Socket — Cable Connector. Отечественные же разъемы производятся только в двух типах — кабельная часть, и блочная часть. Для того, чтобы создать соединение типа «Кабель/ Кабель» необходимо использовать кабельную часть разъема и блочную, но с патрубком.
Третья сложность… Мы подобрали ответную часть именно по типу сочленения, но нельзя забывать и о типе контактов. Так, например, блочная часть (также как и кабельная) разъема серии 2РМ может иметь контакты в виде штыря, и в виде гнезда. Иначе говоря, необходимо удостовериться, что разъемы «создадут пару», как по типу сочленения, так и по типу контактов.
Основная сложность при подборе ответной части для отечественных разъемов состоит в том, что в России не «прижились» определения по типу сочленения. Обычно типы разъемов называют по типу контактов — розетка на блок, вилка на кабель. Поэтому основное внимание необходимо уделять именно на то, какая часть нам необходима — блочная, или кабельная.
Этой информации будет вполне достаточно, чтобы понять алгоритм действий при подборе ответной части к большинству силовых разъемов. Но нельзя обойти вниманием такие разъемы, как отечественные разъемы серии ШР, и разъемы TYCO (TE Connectivity).
Особенностью разъемов серии ШР является то, что по названию разъема очень часто нельзя определить к какой части относится конкретный разъем – к блочной, или кабельной. Так, например, разъем ШР16П2НГ5 может быть как блочной розеткой без патрубка, так и кабельной частью с прямым патрубком. Поэтому необходимо дополнительно указывать тип разъема — «вилка», или «розетка».
Сложностью при подборе ответной части, или аксессуаров, разъемов TYCO является система обозначений их продукции.
По наименованию совершенно невозможно понять, к какой группе товаров, или к какой серии относится изделие. Но зато это и самый простой путь для подбора ответной части. Заходим на сайт TYCO, вводим в поисковой строке название изделия, и внизу страницы в разделе «Compatible Parts» выбираем нужную нам продукцию – ответная часть, контакты и другие аксессуары.
Головки для свечей зажигания — Ko-ken USA
Наши свечные головки серии Z имеют чрезвычайно тонкие стенки, что обеспечивает легкий доступ к ним даже в самых узких полостях свечей зажигания. Механизм пружинного зажима внутри гнезда обеспечивает идеальное выравнивание каждый раз, предотвращая повреждение резьбы. Магнит внутри патрона свечи зажигания служит защитой от выпавших или ослабленных свечей зажигания.
Предназначен для надежного захвата свечи зажигания за ее шестигранную часть двумя пружинными зажимами из нержавеющей стали.
Внутренняя латунная направляющая удерживает зажимы на месте, обеспечивая точное выравнивание свечи зажигания в резьбовом отверстии головки цилиндра и предотвращая тем самым повреждение резьбы.
Латунная направляющая также устраняет напряжение и возможное повреждение керамического изолятора.
Подобно нашим головкам с гайкой, свеча зажигания удерживается с помощью пружинного механизма.
Стандартный удерживающий механизм свечи зажигания включает в себя магнитный фиксатор. Обратите внимание, что мы также делаем этот стандарт. Он относится к категории P-Type.
Этот храповик установлен на 25 Нм. Когда крутящий момент превышает 25 Нм, шестерня проскальзывает, и повышенный крутящий момент не передается. Головки цилиндров и свечи зажигания защищены этим механизмом.
Номера деталей 3751N и 3751J
Мы также продаем адаптер, который может создавать аналогичные защищенные крутящие нагрузки 20 Нм и 30 Нм. Номер детали 3701
Все в магазине
{{ tier_title }}
«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Следующий уровень :»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,»select_rewards» :»Выберите награду»,»shop_now»:»Купить сейчас»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:» Введите действительную дату рождения»,»warning_title_for_reward»:»К сожалению, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи.
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен )»,»activity_refund_earn_point»:»-{{ points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:»+{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ( {{ Discount_code }})»,»referrer_guest_notify_message»:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:» Вам не разрешено использовать реферальную программу»,»referral_no_activity»:»Нет активности»,»referral_history_customer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата» ,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})»,»discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней «,»activity_discount_expired_code»:»Срок действия скидки истек {{ code }}»,»activity_discount_expired»:»Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, размещенный в день вашего рождения, будут умножаться на {{multiple_points}}!»,»your_discount_code»:»Ваш код скидки:»,»verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты.
«,»verify_account_email_is_send_massage»:»Письмо с подтверждением отправлено, , пожалуйста, проверьте свой почтовый ящик.»,»verify_account_button»:»Подтвердите аккаунт»,»spending_card»:»Карта правила расходов»,»minimum_purchase»:»Требуется минимальная покупка {{ Discount_amount }}»,»tier_info»:»Информация об уровне» ,»completed_rule»:»Правило выполнено»,»earning_rule»:»Правило заработка»,»reward_popup»:»Всплывающее окно с вознаграждением»,»birthday_field»:»Поле дня рождения»,»birthday_success»:»Ваша информация сохранена. Вы получите награду в свой День рождения»,»points_expires_on_date»:»Действует до {{ дня }} {{ месяца }} {{ года }}»,»points_program_title»:»Программа баллов»,»points_program_description»:»Присоединяйтесь к нашей Программа лояльности и получайте вознаграждения за выполнение различных действий в нашем магазине!»,»referral_program_title»:»Реферальная программа»,»referral_program_description»:»Пригласите своих друзей в наш магазин и получайте вознаграждение за каждого привлеченного друга.
«,»referral_program_attencion»:» Вы получите вознаграждение, как только ваш реферал совершит свою первую покупку у нас.»,»referral_share_link_description»:»Поделитесь своей реферальной ссылкой с друзьями»,»vip_tiers_description»:»Выполните больше действий, чтобы повысить уровень и получить больше эксклюзивных преимуществ.», «your_status»:»Ваш статус»,»next_status»:»Следующий статус»,»registration_description»:»Присоединяйтесь к программе лояльности, чтобы получить эксклюзивные награды!»,»join_now»:»Присоединяйтесь сейчас»,»have_account»:»Уже есть учетная запись?»,»reward_is_currently_unavailable»:»Это вознаграждение в настоящее время недоступно, обратитесь к администратору сайта. {{ reload_page_btn }}»,»reload_page_btn»:»Обновите страницу»,»log_in_link»:»войдите в систему»,»allcolibri_success_activation»:»ПОЗДРАВЛЯЕМ! ВЫ ТОЛЬКО {{ кампанияName }}»,»allcolibri_day_limit_request»:»Лимит активности возможен один раз в сутки»,»user_authentication_required»:»Требуется аутентификация пользователя»,»allcolibri_is_disabled»:»Allcolibri отключен»,»allcolibri_post_request»:» Ожидается, что запрос будет отправлен в формате POST»,»not_enough_points_for_redeem»:»Недостаточно баллов для погашения»,»reward_tab_title»:»Награды»,»shop_it»:»КУПИТЬ»,»назад»:»Назад»,»click_for_sound_on «:»Нажмите, чтобы включить звук»,»click_for_sound_off»:»Нажмите, чтобы отключить звук»,»view_on_instagram»:»Просмотреть в Instagram»,»view_on_tiktok»:»Просмотреть в Tiktok»,»instagram_gallery»:»Галерея Instagram»}United Kingdom & Ireland Plugs and Sockets
United Kingdom / Ireland Power Cords and Cord Sets
United Kingdom / Ireland Plugs and Sockets
BS 1363
13A/230V/50Hz
Официальным стандартом вилки в Соединенном Королевстве с 1962 года является вилка BS 1363.
(Предыдущим стандартом вилки был BS 546, который до сих пор используется в старых зданиях.) Вилка BS 1363 также используется в Ирландии, Гонконге, Малайзии и Сингапуре. Британский стандарт BS 1363 требует использования 3-проводной вилки с заземлением и предохранителем для всех подключений к электросети (включая 2-проводные устройства класса II). Вилка BS 1363 содержит предохранитель BS 1362, который предназначен для защиты шнура и ответвленной проводки обратно к защитному устройству ответвленной цепи, установленному в здании. В британских электрических розетках есть шторки на линии и нейтральные контакты, чтобы кто-то не вставил посторонний предмет в розетку.
Соединенное Королевство — единственная страна, в которой требуется вилка питания с предохранителем. Британцы используют в своих домах и зданиях кольцевую систему электропроводки, которая обеспечивает вторичное защитное устройство на вилке, чтобы свести к минимуму угрозы безопасности. Цепи покидают локальное устройство защиты ответвлений, проходят к нагрузкам (например, розеткам или лампам), а затем возвращаются к устройству защиты цепей.
В системах континентальной Европы и Северной Америки вся проводка выполняется на линейной основе — цепь выходит из устройства защиты цепи и идет прямо к розеткам или цепям освещения, представляющим нагрузку, как показано ниже.
В британской кольцевой системе электропроводки неисправность на выходе, например, будет вызвана током в обоих направлениях. Это сводит к минимуму количество тепла, выделяемого в проводнике, когда возникает неисправность, но до того, как устройство защиты цепи сможет устранить неисправность. За счет минимизации выделяемого тепла также уменьшается ухудшение изоляции (которое сопровождает перегрев из-за повторяющихся условий неисправности), что повышает долгосрочную безопасность системы изоляции.
Однако до тех пор, пока устройство защиты цепи не устранит неисправность, неисправность исходит из двух разных направлений в системе питания. Следовательно, существует гораздо большее потенциальное состояние тока короткого замыкания. Британцы считают, что вторичное защитное устройство на вилке сводит к минимуму угрозу безопасности, создаваемую этим условием; следовательно, предохранитель штепсельной вилки.
Предохранитель, установленный во всех британских вилках, соответствует стандарту BS 1362 («Предохранительные вставки общего назначения для бытовых и аналогичных целей…»). Размер этого предохранителя 6,3 х 25,4 мм. Он имеет номинальную отключающую способность 6000 А и изготовлен из керамической трубки, заполненной песком. Времятоковая характеристика этого семейства предохранителей не обязательно соответствует какому-либо другому международному стандарту, но, по-видимому, обладает большинством характеристик быстродействующего предохранителя. Стандартом Британского института стандартов для плавких предохранителей в целом является BS 4265.
В приборах, протестированных и одобренных британскими агентствами, можно использовать только разрешенные вилки, и они проверены ASTA-BEAB на соответствие BS 1363. ASTA требует, чтобы их маркировка была нанесена на вилку. на предохранитель. Стандартные шнуры и шнуры Interpower™ British одобрены ASTA и имеют сертификат ASTA-BEAB.
Компьютеры и другие электрические устройства, содержащие чувствительные цифровые схемы, обычно нуждаются в защите от скачков напряжения и импульсных токов, передаваемых в изделие через сетевой шнур. | ||
Штекер данных на датском языке Датская пара вилка/розетка имеет линейный и нейтральный контакты специальной формы. Защищенная розетка (не показана) подходит только для датской вилки цепи передачи данных; однако этот штекер цепи передачи данных можно также вставить в стандартную розетку, если защищенная розетка недоступна . | ||
Вилка и розетка для передачи данных в Соединенном Королевстве: Британская пара вилка/гнездо, разработанная для использования с защищенными цепями передачи данных, имеет специальный Т-образный заземляющий контакт, который позволяет подключать вилку цепи передачи данных только к защищенной розетке. |
В Северной Америке это обычно достигается с помощью съемных сетевых фильтров, предназначенных для одного компьютера или рабочей станции. Хотя в Европе это еще не так распространено, как в США, в Европе защита от перенапряжения часто обеспечивается с помощью централизованно защищенные цепи. В этих установках желательна система распределения электроэнергии, которая может исключать незащищенные устройства. Причина в том, что наличие индуктивной нагрузки, такой как, например, пылесос, в защищенной цепи потенциально может снова добавить шум щетки и пики при включении и выключении пылесоса. Это может полностью свести на нет центральную защиту от перенапряжения. Основой селективных систем подключения, используемых в Дании и Великобритании, является вилка и розетка. Датская вилка/розетка является датским национальным стандартом. У британцев нет официального стандарта на вилки и розетки для цепей передачи данных. Но на самом деле существует по крайней мере одна уникальная система вилки/розетки для передачи данных, используемая крупным британским производителем компьютеров.
