Выбор автомата по мощности, нагрузки, таблица
Действие коротких замыканий пагубно влияет на электрическую проводку, приводит к ее разрушениям и служит частой причиной возгораний. С целью предупреждения подобных ситуаций устанавливаются различные средства защиты. В настоящее время широко используются автоматические выключатели, заменившие фарфоровые пробки с плавкими вставками. Эти приборы являются более надежными и совершенными. В связи с этим нередко возникает вопрос, как правильно выбрать автомат по мощности и нагрузки.
Содержание
Принцип работы защитного автомата
Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки.
В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.
Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля.
Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

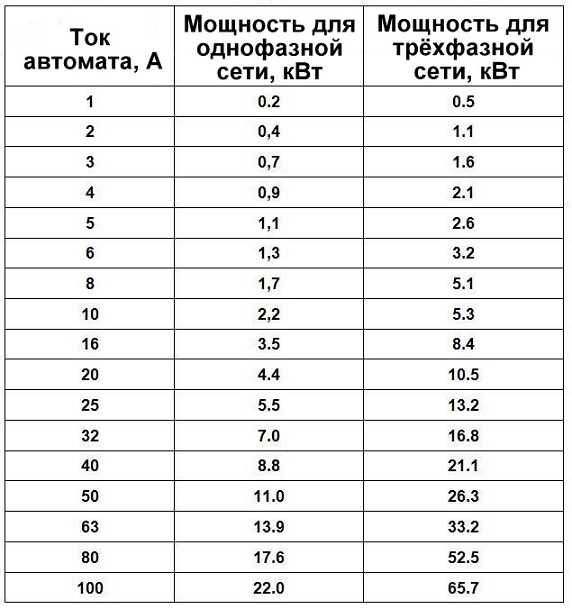

Номиналы автоматов по току таблица
Необходимость выбора автоматических выключателей возникает во время проектирования электрических сетей в новых домах, а также при подключении приборов и оборудования с более высокой мощностью. Таким образом, в процессе дальнейшей эксплуатации обеспечивается надежная электрическая безопасность объектов.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи.
Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации. Расчет автомата по мощности тока осуществляется в основном для электроустановок – электродвигателей, трансформаторов и других устройств, имеющих реактивную нагрузку.

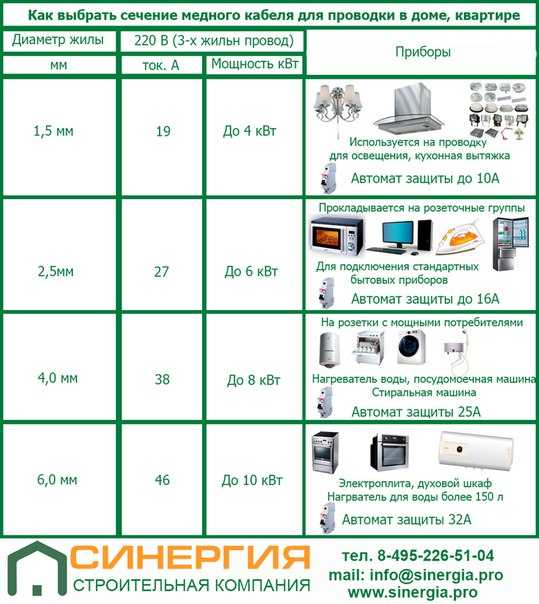

Таблица зависимости мощности автомата от сечения провода
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Подбор автомата для трехфазного двигателя по току
Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.
Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.
Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).
Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.
Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.
В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.
Шкала номинальных токов автоматических выключателей
На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.
Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.
Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.
Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.
Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения.
В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.
Выбор автомата защиты и контактора по мощности двигателя
Используя информацию из таблицы ниже можно по мощности трехфазного двигателя (или его номинальному току) выбрать автомат защиты двигателя и подходящий контактор. Под таблицей даны ответы на вопросы. В таблице показано наличие изделий: зеленый — в наличии, голубой — ожидается, серый — под заказ.
| Мощность двигателя 3~400В, кВт | Диапазон уставки, А Imin – Iном | Ток мгновенного расцепителя, А (авт. выключателя) | Ном. откл. способн., кА (авт. выключателя) | Автомат защиты двигателя | Модуль соединения | Контактор | Адаптер на DIN-рейку |
| — | 0,10 – 0,16 | 2,1 | 100 | M4-32T-0,16 | M4 32 VK1 | K1-09D10 230 | — |
| 0,06 | 0,16 – 0,25 | 3,3 | 100 | M4-32T-0,25 | M4 32 VK1 | K1-09D10 230 | — |
| 0,09 | 0,25 – 0,4 | 5,2 | 100 | M4-32T-0,4 | M4 32 VK1 | K1-09D10 230 | — |
| 0,18 | 0,4 – 0,63 | 8,2 | 100 | M4-32T-0,63 | M4 32 VK1 | K1-09D10 230 | — |
| 0,25 | 0,63 – 1 | 13 | 100 | M4-32T-1 | M4 32 VK1 | K1-09D10 230 | — |
| 0,55 | 1,0 – 1,6 | 20,8 | 100 | M4-32T-1,6 | M4 32 VK1 | K1-09D10 230 | — |
| 0,75 | 1,6 – 2,5 | 32,5 | 100 | M4-32T-2,5 | M4 32 VK1 | K1-09D10 230 | — |
| 1,5 | 2,5 – 4 | 52 | 100 | M4-32T-4 | M4 32 VK1 | K1-09D10 230 | — |
| 2,2 | 4 – 6 | 78 | 100 | M4-32T-6 | M4 32 VK1 | K1-09D10 230 | — |
| 3 | 5 – 8 | 104 | 100 | M4-32T-8 | M4 32 VK1 | K1-09D10 230 | — |
| 4 | 6 – 10 | 130 | 50 | M4-32T-10 | M4 32 VK1 | K1-09D10 230 | — |
| 5,5 | 9 – 13 | 169 | 50 | M4-32T-13 | M4 32 VK1 | K1-12D10 230 | — |
| 7,5 | 11 – 17 | 221 | 20 | M4-32T-17 | M4 32 VK3 | K3-18ND10 230 | — |
| 7,5 | 14 – 22 | 286 | 15 | M4-32T-22 | M4 32 VK3 | K3-22ND10 230 | — |
| 11 | 18 – 26 | 338 | 15 | M4-32T-26 | M4 32 VK3 | K3-22ND10 230 | — |
| 15 | 22 – 32 | 416 | 15 | M4-32T-32 | M4 32 VD | K3-32A00 230 | M4 32 HU1 |
| — | 0,10 – 0,16 | 2,1 | 100 | M4-32R-0,16 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,06 | 0,16 – 0,25 | 3,3 | 100 | M4-32R-0,25 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,09 | 0,25 – 0,4 | 5,2 | 100 | M4-32R-0,4 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,18 | 0,4 – 0,63 | 8,2 | 100 | M4-32R-0,63 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,25 | 0,63 – 1 | 13 | 100 | M4-32R-1 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,55 | 1,0 – 1,6 | 20,8 | 100 | M4-32R-1,6 | M4 32 VK3 | K3-10ND10 230 | — |
| 0,75 | 1,6 – 2,5 | 32,5 | 100 | M4-32R-2,5 | M4 32 VK3 | K3-10ND10 230 | — |
| 1,5 | 2,5 – 4 | 52 | 100 | M4-32R-4 | M4 32 VK3 | K3-10ND10 230 | — |
| 2,2 | 4 – 6 | 78 | 100 | M4-32R-6 | M4 32 VK3 | K3-10ND10 230 | — |
| 3 | 5 – 8 | 104 | 100 | M4-32R-8 | M4 32 VK3 | K3-10ND10 230 | — |
| 4 | 6 – 10 | 130 | 100 | M4-32R-10 | M4 32 VK3 | K3-10ND10 230 | — |
| 5,5 | 9 – 13 | 169 | 100 | M4-32R-13 | M4 32 VK3 | K3-14ND10 230 | — |
| 7,5 | 11 – 17 | 221 | 50 | M4-32R-17 | M4 32 VK3 | K3-18ND10 230 | — |
| 7,5 | 14 – 22 | 286 | 50 | M4-32R-22 | M4 32 VK3 | K3-22ND10 230 | — |
| 11 | 18 – 26 | 338 | 50 | M4-32R-26 | M4 32 VK3 | K3-22ND10 230 | — |
| 15 | 22 – 32 | 416 | 50 | M4-32R-32 | M4 32 VD | K3-32A00 230 | M4 32 HU1 |
| 12,5 | 18 – 26 | 338 | 50 | M4-63R-26 | M4 63 VD | K3-32A00 230 | M4 63 HU1 |
| 15 | 22 – 32 | 416 | 50 | M4-63R-32 | M4 63 VD | K3-32A00 230 | M4 63 HU1 |
| 18,5 | 28 – 40 | 520 | 50 | M4-63R-40 | M4 63 VD | K3-40A00 230 | M4 63 HU1 |
| 22 | 34 – 50 | 650 | 50 | M4-63R-50 | M4 63 VD | K3-50A00 230 | M4 63 HU1 |
| 30 | 45 – 63 | 819 | 50 | M4-63R-63 | M4 63 VD | K3-62A00 230 | M4 63 HU1 |
| 30 | 45 – 63 | 819 | 50 | M4-100R-63 | M4 100 VD | K3-62A00 230 | M4 100 HU1 |
| 37 | 55 – 75 | 975 | 50 | M4-100R-75 | M4 100 VD | K3-74A00 230 | M4 100 HU1 |
| 45 | 70 – 90 | 1170 | 50 | M4-100R-90 | K3-90A00 230 | — | |
| — | 80 – 100 | 1300 | 50 | M4-100R-100 | K3-115A00 230 | — |
Как осуществлять подбор автоматического выключателя для защиты электродвигателя:
1.
Номинальный ток автоматического выключателя должен быть больше или равен номинальному току электродвигателя. 2. Пусковой ток электродвигателя обычно в 7 раз превышает номинальный (точная величина для конкретного двигателя указывается в паспорте). Т.к. автоматический выключатель не должен срабатывать при пуске двигателя, необходимо удостовериться, что величина в колонке «Ток мгновенного расцепления при к.з.» с некоторым запасом будет выше пускового тока. Пусковой ток для этих вылей вычисляем по формуле
Iном*KРАТН*КОЭФ
, где
Iном
— номинальный ток электродвигателя,
КРАТН
— кратность пускового тока электродвигателя,
КОЭФ
— поправочный коэффициент, учитывающий отклонение пускового тока от номинального, колебания напряжения (принимаем равным 1,4). 3. Номинальный ток автоматического включателя должен быть меньше предельно допустимого тока кабеля, которым осуществляется подключение электродвигателя.
Пример
: возьмем двигатель АИР90L4 мощностью 2.
2кВт, в паспорте указаны: номинальный ток Iн (треугольник/звезда) (220/380В) = 8,91А / 5,16А; кратность пускового тока Iп/Iн=6,8. По номинальному току электродвигателя (5,16А) выбираем автомат защиты двигателя
M4-32T-6
c номинальным током
6А
. Проверяем: пусковой ток 5,16*6,8*1,4=
49,12А
не превышает «Ток мгновенного расцепления при к.з.» равный
78А
. Т.О. автомат не будет срабатывать при пуске двигателя. Следовательно данный автоматический выключатель подходит для защиты указанного электродвигателя.
Вопросы и ответы:
В: В каких случаях срабатывает автомат защиты двигателя?
О: Автоматические выключатели M4 снабжены: 1. биметаллическим тепловым размыкателем, который срабатывает в зависимости от уставки по номинальному току двигателя (уставка задается регулятором на лицевой панели), данный размыкатель инерционен и срабатывает тем быстрее, чем выше ток. 2. мгновенным электромагнитным размыкателем, срабатывающим в случае к.
з., порог срабатывания в 13 раз выше номинала автоматического выключателя и поэтому позволяет исключить ложные срабатывания при запуске электродвигателя.
В: Чем отличаются автоматы защиты M4-32T.. от M4-32R..?
О: Автоматы защиты M4-32
T
имеют кнопочный механизм включения, в то время как M4-32
R
оборудованы поворотным переключателем.
В: Для каких условий эксплуатации предназначены автоматы защиты двигателя M4?
Автоматические выключатели M4 подходят для любого климата. Для исключения ложных срабатываний рекомендуется избегать обдува автоматов свежим или холодным воздухом (от системы кондиционирования). Автоматы защиты M4 предназначены для функционирования в закрытых помещениях при нормальных условиях (т.е. без пыли, приводящих к коррозии паров или вредных газов). В случае использования в помещениях с отличными от нормальных условиями эксплуатации, необходимо использовать защитный корпус IP65, например,
M4 32R PFh5
(серый) или
M4 32R PFHN4
(желто-красный).
В: Где найти информацию по аксессуарам для автоматов-защиты двигателей M4?
О: См. раздел АКСЕССУАРЫ ДЛЯ МОТОР-АВТОМАТОВ BENEDICT? (блоки доп. контактов, контакты сигнализации срабатывания, расцепитель минимального напряжения, независимый расцепитель, перемычки и т.д.)
В: На какое конкретно значение должна выставляться уставка автомата защиты двигателя?
О: Уставка автоматического выключателя должна выставляться на значение номинального рабочего тока электродвигателя, указанное на шильдике (в паспорте).
В: Возможно ли использование автоматов защиты двигателя M4 для однофазных электродвигателей?
О: Да, возможно. В этом случае подключение должно осуществляться, как показано на рисунке:
В: Какую защиту обеспечивают автоматические выключатели M4?1. Защита при возникновении токов короткого замыкания.
Мгновенный расцепитель при возникновении короткого замыкания в нагрузке, обеспечивает отключение нагрузки от сети питания, таким образом предотвращая возникновение дополнительного ущерба от действия больших токов.
Автоматические выключатели M4 имеют отключающую способность 50кА и 100кА, что при напряжениях 380-400В AC является исчерпывающе надежной защитой, т.к. более высокие токи обычно не могут возникать в точке установки данного оборудования. В общем случае использование предохранителей не требуется, однако установка предохранителей дополнительно может производиться в тех случаях, когда ток короткого замкания в точке монтажа оборудования может превышать номинальную отключающую способность автоматического выключателя.
2. Защита двигателя.
Характеристики срабатывания автоматических выключателей M4 специально разработаны для защиты трехфазных электродвигателей. Поэтому автоматические выключатели для защиты электродвигателей так же могут называться ручными пускателями двигателя. Номинальный ток защищаемого двигателя выбирается регулятором на лицевой панели устройства.
3. Защита сети.
Автоматы защиты двигателя M4 так же обеспечивают защиту сети. Они соответствуют требованиям ГОСТ IEC 60947-3-2016 (Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями) и ГОСТ IEC 60947-2-2014 (Аппаратура распределения и управления низковольтная).
В соответствии с ГОСТ Р МЭК 60204-1-2007 данные автоматические выключатели могут быть использованы как основной или аварийной выключатель (следует учитывать, что в случае использования аксессуара для дверного сочленения не выполняются требования к изоляции).
Характеристики срабатывания автоматических выключателей M4 для защиты электродвигателя:
I — Кривая показывает средний рабочий ток при температуре 20°С, если устройство было полностью охлаждено перед началом работы. II — Кривая показывает характеристику мгновенного электромагнитного расцепителя (расцепление при к.з.)
Информация по аксессуарам для автоматов защиты двигателя M4
Важность время-токовой характеристики
Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.
Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.
Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.
Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.
Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.
Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается.
Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.
Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.
Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.
Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.
Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.
В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:
- B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
- C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
- D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.
Конструкция автоматического выключателя
Внутренняя же конструкция его не такая уж и простая.
В корпусе располагаются:
- Механизм взвода;
- Винт тепловой установки;
- Биметаллический тепловой расцепитель;
- Электромагнитный катушечный расцепитель;
- Дугогасительная камера;
- Силовые контакты;
- Канал отвода раскаленных газов.
Каждый из этих элементов выполняет определенную работу. Читайте по теме — что такое дифавтомат, как подключить.
Механизм взвода соединен с тумблером, а на концах его установлены силовые контакты. Им и производится передача электрического тока с входящих клемм на выходящие.
Биметаллический (тепловой) расцепитель представляет собой пластину, которая при нагреве изгибается, разъединяя силовые контакты.
Предназначен этот расцепитель для прекращения подачи тока, если его сила не имеет пикового значения.
При незначительном превышении силы тока со временем пластина разогреется и произойдет размыкание контактов. То есть, срабатывает этот расцепитель через определенное время.
Винтом же регулируется зазор между пластиной и контактом. Регулировка этого винта выполняется заводом-изготовителем.
Электромагнитный расцепитель предназначен для мгновенного обесточивания сети. Срабатывает он только при воздействии на него токов больших значений, возникающих при коротком замыкании.
При срабатывании одного из расцепителей, между контактами неизбежно произойдет возникновение электрической дуги, и чем больше сила тока – тем она сильнее.
Чтобы эта дуга не привела к повреждению элементов выключателя, в его конструкцию входит дугогасительная камера, которая гасит внутри себя возникшую дугу.
При всем этом внутри образуются газы с повышенной температурой, которые отводятся по специальному каналу.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стабилизаторы напряжения – какой выбрать для дома и дачи
Конструктивно все автоматические выключатели практически одинаковы, но рабочие параметры их отличаются.
Существуют определенные критерии выбора автоматических выключателей, которые и учитывают их параметры.
Почему автомат С16 не отключится при токе 16 Ампер?
Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.
8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.
Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.
Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.
Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
Номиналы автоматов по току таблица
Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току.
Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.
Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.
Поэтому таблица автоматов по мощности и току выглядит следующим образом:
| Сечение медных жил кабеля, кв.мм | Допустимый длительный ток, А | Номинальный ток автомата, А | Максимальная мощность (220 В) | Применение |
| 1,5 | 19 | 10 | 4,1 | Освещение |
| 2,5 | 25 | 16 | 5,5 | Розетки |
| 4 | 35 | 25 | 7,7 | Водонагреватели, духовки |
| 6 | 42 | 32 | 9,24 | Электроплиты |
| 10 | 55 | 40 | 12,1 | Вводы в квартиру |
ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!
Как подобрать автомат для трехфазного двигателя
Автоматический выключатель (АВ) выбирают по номинальному току I н.
вык выключателя и номинальному току I н.расц расцепителя. I расц =I дл /К т
, где I дл =I н.дв – длительный ток в линии, I н.дв – номинальный ток двигателя, К т – тепловой коэффициент, учитывающий условия установки АВ.
К т =1
— для установки в открытом исполнении;
К т =0,85
– для установки в закрытых шкафах.
Iдл=Iн= Р н /(Uн·√3·ηн·cosφ), (1)
гдеРн — мощность двигателя, кВт; Uн – номинальное напряжение электродвигателя, кВ; ηн – КПД двигателя (без процентов), cosφ – коэффициент мощности двигателя. Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах: Iн≈ 2Рн(кВт)
Выбираем АВ: Тип – Iн.вык – Iрасц –
Необходимо, чтобы выполнялось условие: Iмгн.ср ≥ KIкр, где Iмгн.ср — ток мгновенного срабатывания, Iкр – максимальный кратковременный ток, К – коэффициент, учитывающий неточность определения Iкр в линии. К = 1,25
– для АВ с Iн > 100А;
К = 1,4
– для АВ с Iн ≤ 100А.
Iкр = Iпуск = Кi Iн, где Кi – кратность пускового момента
Кi = Iпуск/Iн
. Значения Кi берутся из таблиц. Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.
Приведем пример .
Условие установки АВ:
По типу двигателя выписываем из таблицы его номинальные данные:
Так как автомат устанавливается в шкафу, то Кт = 0,85, поэтому:
По току расцепителя выбираем автомат: ВА 51-25; Iн = 25 А Iрасц = 16 А;
Iмгн.ср = 10∙Iрасц = 10∙16 = 160 А
Неравенство выполняется, значит автомат выбран верно.
Источник
Какой автомат выбрать для кабеля 2.5 мм2?
Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.
Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А.
Но это не так. Кстати кто не знает где искать публикую данную таблицу:
Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.
Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.
Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:
- кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
- кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
- кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
- кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
- кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.
Ему соответствует номиналы автоматов по току 16А;Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.
Home Appliances Power Consumption Table
Appliance | Watts | Appliance | Watts | Appliance | Watts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kitchen | Гостиная | Инструменты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блендер | 500 | Bluray Player | 15 | Band Saw – 14″ | 1100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Can Opener | 150 | Cable Box | 35 | Спинка ремня — 3 ″ | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кофемашина | 1000 | DVD -плеер | 15 | DVD | 15 | DVD | 0031 Chain Saw – 12″ | 1100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dishwasher | 1200-1500 | TV – LCD | 150 | Circular Saw – 7-1/4″ | 900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Espresso Machine | 800 | ТВ-плазма | Циркулярная пила 8-1/4 0008 | 797979898989898989898 7 9798989898989898 98 979898 9798 9798 9798 7 9 | 798 9798 697 69 8 | 9008 67 | SAW. 0029 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Морозильная камера – Вертикальная – 15 куб. Ft. | 1240 WH/Day ** | Спутниковая посуда | 25 | Дисковый шлифовальник — 9 ″ | 1200 | 9162 . Ft. | 1080 WH/Day ** | Стерео -приемник | 450 | Сключитель — 1/4 ″ | 250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— 200007 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— 200007 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— 200007 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
. футов (переменный ток) | 1411 WH/Day ** | Консоль видеоигр | 150 | Сключитель -1/2 ″ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1966. ft. (AC) | 1200 Wh/day** | Lights | Drill – 1″ | 1000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Garbage Disposal | 450 | CFL Лампа – эквивалент 40 Вт | 11 | Hedge Trimmer | 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kettle – Electric | 1200 | CFL Bulb – 60 Watt Equivalent | 18 | Weed Eater | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Микроволновая печь | 1000 | Лампа КЛЛ — 75 Вт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oven – Electric | 1200 | CFL Bulb – 100 Watt Equivalent | 30 | Clock Radio | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toaster | 850 | Компактная люминесцентная лампа 20 Вт | 22 | Плойка | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1200 | Compact Fluorescent 25 Watt | 28 | Dehumidifier | 280 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stand Mixer | 300 | Halogen – 40 Watt | 40 | Электробритва | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Нагрев/охлаждение | Лампа накаливания 900 Вт 50 Вт0008 | 50 | Электрическое одеяло | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Box Fan | . Потолочный вентилятор | Светодиодная лампа – эквивалент 40 Вт | 10 | Увлажнитель | 200 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0031 Разное
»
Я нашел класс
E.
»
»
»
Я знаю
0733
