Простое реле времени на 12 вольт: как сделать своими руками по схемам устройство на 12 вольт — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

как сделать своими руками по схемам устройство на 12 вольт

С помощью такого устройства, как реле времени на 12 вольт, можно неплохо сэкономить деньги на счетах за электричество. Связано это с автоматическим отключением лампочки, к примеру, после определённого промежутка времени. Это очень удобно, поскольку свет не будет просто гореть, если его забыть выключить. К тому же такое устройство достаточно просто сделать своими руками, даже не имея особых навыков в электромонтаже.

Сфера применения
Изготовление своими руками
- Самый простой вариант на транзисторах
- Использование микросхем
- Питание 220 вольт

Сфера применения

В процессе развития человеческой цивилизации люди всегда старались облегчить себе жизнь и придумывали различные полезные приспособления. После популяризации среди населения электрического оборудования возникла необходимость в изобретении таймера, который бы отключал устройство через определённое время. То есть можно включить агрегат и идти заниматься своими делами, после чего таймер автоматически его отключит в указанное или запрограммированное время. Для этих целей и создали реле времени. 12 В устройство характеризуется простотой изготовления, поэтому сделать его самостоятельно будет нетрудно.

В качестве примера можно привести реле со старой стиральной машинки, которые были популярны в годы Советского союза. В классическом исполнении они имели механическую круглую ручку с делениями. После прокручивания её в определённом направлении начинался обратный отсчёт, и машинка останавливалась, когда таймер внутри реле доходил до значения «ноль».

Реле времени существует и в современной электротехнике:

микроволновые печи или другая похожая по своей специфике техника;
системы автополива;
вентиляторы для нагнетания воздуха или для вытяжки;
автоматические системы управления освещением.

Как правило, прибор делают на основе микроконтроллера.
Он не только исполняет функцию реле времени, но и регулирует все автоматические процессы в приборе, то есть является главным блоком управления.

Так проще и экономичнее для производителя, поскольку не нужно устанавливать два элемента, которые выполняют одну и ту же функцию, если все задачи может обеспечивать один блок управления.

Все модели (как заводские, так и самодельные) по типу элемента, располагающегося на выходе, делятся на:

релейные;
симисторные;
тиристорные.

В первом варианте вся нагрузка подключается и проходит через «сухой контакт». Он является самым надёжным среди аналогов. Для самостоятельного изготовления можно также использовать и микроконтроллер. Но делать это нецелесообразно, поскольку обычные самодельные реле времени изготавливаются для простых задач. Поэтому использование микроконтроллеров является лишней тратой денег. Лучше в этом случае воспользоваться простыми схемами на конденсаторах и транзисторах.

Изготовление своими руками

Принцип работы реле времени — запуск установленной выдержки. Сначала включается таймер с заданным временем, а затем начинается обратный отсчёт. Устройство, к которому таймер подключался, начинает работать — включается свет или электромотор. В момент, когда время вышло, реле перекрывает подачу тока и отключает устройство от питания.

Самый простой вариант на транзисторах

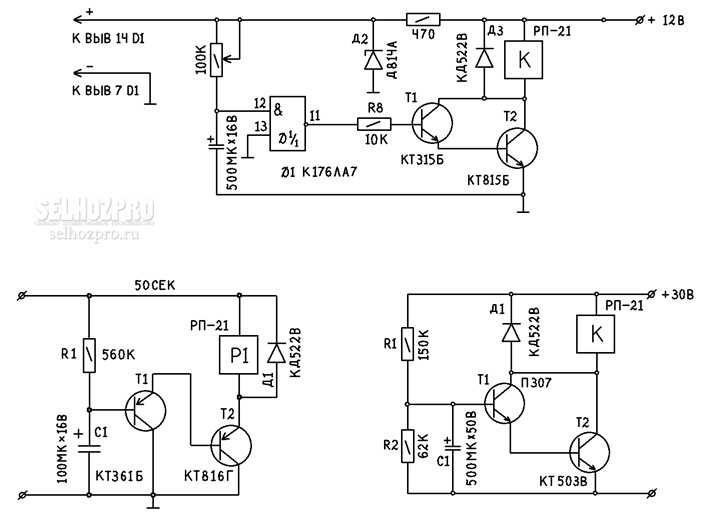

Схемы временного реле с использованием транзисторов считаются самыми простыми. Простейшая модель имеет всего лишь 8 комплектующих. Для её изготовления даже не нужно использовать плату, а все детали можно спаять между собой. Такое устройство зачастую делают для того, чтобы подключить через него освещение. После нажатия кнопки свет включается, а через несколько минут отключается.

Для изготовления потребуются такие комплектующие:

несколько резисторов;
кнопка для механического запуска устройства;
реле для регулировки мощности;

транзистор типа КТ937А;
несколько конденсаторов;
выпрямительные диоды;
переменный резистор (для регулировки времени).

Вышеописанный процесс задержки, благодаря которому работает устройство, происходит за счёт зарядки конденсатора до степени питания ключа транзистора. Одной из основных задач при изготовлении такой конструкции является правильный подбор сопротивления. Оно должно быть точно на том уровне, чтобы после подачи сигнала реле замыкалось. При этом только после подачи сигнала с другого элемента нагрузка может быть обратно подана. Подбор проводится путём проведения экспериментов.

У такого типа транзисторов ток подачи небольшой. Если обмотку сопротивления выбрать большую, то диапазон работы можно смело увеличить до нескольких часов. Также стоит отметить, что работать устройство начинает только на последнем этапе, когда работа подходит к концу, а до этого времени оно практически не употребляет электричества.

Если устройство подключить на обычную батарейку, то функционировать он будет долго. Таким образом, сделать реле времени на 12 вольт своими руками не является сложной задачей.

Использование микросхем

В микросхемах на основе транзисторов имеются существенные недостатки. Время задержки рассчитать очень сложно, в связи с этим необходимо перед каждым включением разряжать конденсатор. Применение микросхем эти недостатки устраняет, но работа самого устройства усложняется. Тем не менее, имея даже начальные навыки работы с электрооборудованием, можно сделать реле времени такого типа без особого труда.

Устройство, в основе которого лежат микросхемы, будет работать намного качественнее, чем прибор на транзисторах: непредвиденных срабатываний будет гораздо меньше. Связано это с усиленным контролем за токами, они действуют жёстче. Транзистор будет срабатывать в одну и обратную сторону только тогда, когда это нужно.

Существуют и более сложные схемы, основанные на микроконтроллерах. Но для того чтобы собрать их самостоятельно, нужно иметь определенный опыт, так как могут возникнуть различные сложности в работе как с программированием, так и с пайкой.

Питание 220 вольт

Все схемы, которые были описаны ранее, рассчитаны на работу с 12-вольтным напряжением. Для того чтобы подключить 220 вольт, необходимо на выходе из схемы установить магнитный пускатель. Это нужно делать в обязательном порядке при установке в устройство с электродвигателем или другими потребителями, требующими высокой нагрузки.

Но с другой стороны, для контроля за освещением можно собрать элементарное устройство на базе тиристоров. Стоит отметить, что включать другие приборы через такое устройство не рекомендуется.

В качестве комплектующих могут понадобиться:

выключатель;
конденсаторы;
4 диода;
тиристор.

Работает такое устройство по общему принципу, как и все схемы подобного типа. Конденсаторы в нём заряжаются постепенно. Задержка регулируется специальным выключателем, а диапазон действия подбирается ёмкостью конденсаторов. Любое соприкосновение к деталям конструкции может закончиться электрическим ударом, об этом следует помнить.

Реле времени на 12 вольт своими руками на основе чипа NE555

Некоторые из моих друзей сделали своими руками подсветку для велосипедов. Каждая из подсветок получилась с различной конфигурацией корпуса, лампами, батареями, рабочим напряжением и силой тока. Мне нужно было построить такую схему реле времени на 12 вольт, которая вместила бы все светодиоды без дополнительных усилий. Я нашел ответ в схеме с использованием чипа 555. Это идеальный и дешевый выбор самодельного электронного реле времени.

Конечно, дешевле и проще было бы купить готовую подсветку, но сделать собственную гораздо веселее. Также нужно сказать, что использование этой схемы ограничивается лишь воображением. Это может быть строба велосипеда, рождественская гирлянда, стробоскоп для автомобиля и т. д.

Несколько слов о могучем чипе 555

Он может работать от источника постоянного тока от 3В до 16В. Также он может дать выход 200 мА на из пина 3, чего хватает для управления несколькими обычными светодиодами, но мало для серьезного устройства. Лучшим решением будет использование транзистора.

Шаг 1: Выход LOAD и материалы

Добавьте силы вашему чипу 555

Какой транзистор лучше подойдет? Вот список транзисторов от маленькой до высокой мощности. Их можно использовать в этом проекте.

LOAD = это ток (А) лампочки. 1 А = 1000 мА.

Для 200mA LOAD => BC547 NPN
Для 500 мА LOAD => BC337, 2N1711 NPN
Для 1,5A LOAD => BD135 NPN
Для 3A LOAD => TIP31, BD241 NPN
Для 4A LOAD => BD679 NPN
Для 5-15A LOAD => TIP3055 N-gate (этот транзистор не рекомендуется для данной печатной платы, потому что дорожки слишком тонкие, чтобы нести нагрузку больше 5А)

Совет. Никогда не используйте транзистор 500 мА для нагрузки 500 мА без радиатора. Лучше используйте транзистор 1А.

Необходимые инструменты

Паяльник. Не более 25 Вт
Припой в виде проволоки — 0,5-1,0 мм
Губка для припоя
Паяльная паста (флюс)

Маленькие ножницы для припоя
Сверла = 0,7 мм и 1 мм
Цифровой мультиметр

Шаг 2: Чип 555 с циклом включения/выключения 1:1

Печатная плата с циклом включения/выключения 1:1

Эта плата достаточно мала, чтобы поместиться в почти любой корпус. Вы можете скачать и распечатать компоновку печатной платы с помощью любого графического редактора, который может изменить размер изображения при предварительном просмотре перед печатью, например, corel photo-paint. Размер платы — 21,5 мм x 32 мм с разрешением 72dpi.

Распечатайте печатную плату, удалите медь, используя любую химическую технику. Просверлите отверстия самым маленьким сверлом, которое вы сможете найти, нанесите флюс на плату, а затем переверните её вверх ногами, чтобы поместить компоненты. Будьте внимательны, соблюдайте полярность всех компонентов, особенно диода D1 и конденсатора C1. Длинная клемма светодиода обозначает анод (положительный +). Для транзистора Q1 смотри схему. Сверху чипа 555 есть точка, обозначающая номер пина (1).

Список частей — для чипа 555 с циклом включения/выключения 1:1

Все резисторы 1/4 Вт
R1 = 1K
R2 = 10K
R3 = 1K
R4 = 680 для красного светодиода 5 мм. 470 для белого светодиода 5 мм
D1 = 1N5817 диод Шоттки
D2 = красный или белый светодиод 5 мм
C1 = 33uF / 25V электролитический конденсатор
C2 = 10nF
Q1 = BD135 NPN-транзистор
IC1 = 555 (NE555), 8-контактный коннектор с разъемом DIN (корпус)
PCB = около 25 мм x 35 мм
какой-нибудь тонкий провод

Эксплуатация и регулировка чипа 555 с циклом включения/выключения 1:1

Из-за наличия диода D1 Шоттки в качестве защиты от обратной полярности вы заметите разницу между входом и выходом около 0,3 — 0,5 В. Это нормально для диодов Шоттки.

Лучше защитить цепь от обратной полярности, чем все сжечь. Чтобы отрегулировать выход в герцах = циклах в секунду (мерцаний), требуется только заменить конденсатор С1. Для более коротких циклов используйте конденсатор меньшей емкости в uF, а для более длинных — большей емкости.

Если C1 = 47uF, то это примерно 1 герц (1 мерцание в секунду). Если C1 = 33uF, то это около 2 герц и т. Д. Это все!

Шаг 3: 555 с вариативным циклом включения/выключения

Ниже приведена схема изменения цикла включения/выключения с использованием 2 триммеров.

Схема и печатная плата 2(А), 2(Б)

Скачайте изображение печатной платы 2(А) и изображение расположения компонентов, если вы собираетесь использовать горизонтальные триммеры 10 мм. Размеры печатной платы = 31 х 37 мм.

Скачайте схему печатной платы 2 (Б) и изображение расположения компонентов, если вы собираетесь использовать 10 мм вертикальные многооборотные триммеры, которые более точные и экономят место на печатной плате. Размеры печатной платы = 32 х 33 мм.

Регулировка для чипа 555 с вариативным циклом включения/выключения

Это легко сделать и это очень универсальный вариант, потому что для смены цикла нужно только заменить конденсатор С1 на конденсатор с большей емкостью в uF.

POT1 используется для активного периода времени (вкл.).
POT2 используется для неактивного периода времени (выкл.).
Опять же, вы можете использовать любой транзистор NPN, в зависимости от требуемого значения силы тока.
Рабочее напряжение составляет 5 — 15 В постоянного тока.

Список частей для чипа 555 с вариативным циклом включения/отключения:

Все резисторы 1/4 Вт
R1 = 1K
R2 = 1K
R3 = 470
POT 1,2 = 100K триммеры или многооборотные потенциометры
R4 = 680 для красного светодиода 5 мм. 470 для белого 5мм светодиода
D2,3 = 1N4148
Красный или белый светодиод 5 мм
C1 = 10 мкФ / 25В электролитический конденсатор
C2 = 10nF керамический конденсатор
Q1 = BD241 NPN-транзистор
IC1 = 555 (NE555), 8-контактный коннектор с разъемом DIN

Шаг 4: Обновленная версия печатной платы

Здесь приведена обновленная версия печатной платы на основе LM555, в которой могут быть установлены потенциометры с одним поворотом или многооборотные триммеры для лучшей точности в зависимости от ваших потребностей.

Поскольку электролитический конденсатор C1 отвечает за период времени, может потребоваться заменить его на другой, с большей ёмкостью. Для простоты использования C1 заменен на 2-контактный клеммный блок для печатных плат. Все, что нам нужно сделать, это вставить C1 в разъем.

Помните правило для С1:

C1 (электролитический конденсатор) отвечает за максимальное время включения / выключения схемы.
Низкая емкость конденсатора, скажем, 1uF = короткие временные интервалы.
Высокая емкость конденсатора, скажем, 100uF = более длительные интервалы времени.

Настройка таймера задержки:

POT1 (потенциометр): установите желаемый период времени, когда схема включит подключенное устройство (в пределах максимального предела времени, которое может дать C1).
POT2 (потенциометр): установите желаемый период времени, когда схема выключит подключенное устройство (в пределах максимального предела времени, которое может дать C1).

Скачайте приложенный файл, содержащий все изображения и схему платы. Руководствуйтесь изображением, чтобы разместить компоненты на печатной плате.

Файлы

LM555 ON_OFF TIMER.7z

Компактное реле времени с регулируемой задержкой включения 12 В

Продукты
Реле
Реле времени
Реле времени с регулируемой задержкой включения 12 В

Реле времени с регулируемой задержкой включения 12В
Схема подключения
Дизайн
Функциональная схема
Реле времени 12В

Скачать продукт в формате pdf

1. 022.11y.xxE ( выберите вариант заказа )(102211yxxE)

С регулируемыми реле времени точное время задержки можно установить с помощью потенциометра в пределах выбранного временного диапазона. По умолчанию вы можете выбрать один из пяти временных диапазонов (см. таблицу). Мы реализуем другие временные диапазоны по запросу. При заказе укажите желаемый диапазон времени. Все схемы: Рабочее напряжение подается на клемму 30/87z. Если на клемму 15 подать напряжение, реле включится по истечении установленного времени. Если напряжение на клемме 15 снимается, реле немедленно отключается. Принципиальная схема S2: Контакты отделены от управления и поэтому могут использоваться в перемычках. Формы корпуса можно найти в разделе корпус и основной корпус.

Общие данные
Технические данные
Варианты заказа
Аксессуары

Имя	Ценить
Размеры	30 × 30 × 40 мм
Материал корпуса	Пластик
Номер одобрения типа	03 3218
Утверждение типа	e1 — 72/245/ЭРГ
Количество контактов	5
Входы/выходы (всего)	2
Рабочее напряжение	12 В

Имя	Ценить
Количество контактов	5
Входы/выходы (всего)	2
Входы (всего)	1
Входы (цифровые)	1
Выходы (всего)	1
Релейные выходы	1
Семейство процессоров	Техасские инструменты MSP 430
Процессор	16 бит
Диапазон температур	от -40 до 85 °С
Класс защиты	IP53
Рабочее напряжение	12 В
Ток покоя (12В)	250 мкА
Временная задержка	По запросу клиента
Система программирования	Миссис реализатор

Имя	Тип	Модель	Схема подключения	№ заказа.
Реле времени с регулируемой задержкой включения 12 В	А	Индивидуальное время задержки (см. ниже)	S1	1.022.112.xxЕ
Реле времени с регулируемой задержкой включения 12 В	С	Индивидуальное время задержки (см. ниже)	S2	1.022.110.xxЕ
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 5 секунд	S1	1. 022.112.01Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 1–30 секунд	S1	1.022.112.02Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 60 секунд	S1	1. 022.112.03Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 30 — 900 секунд	S1	1.022.112.04Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 4000 секунд	S1	1. 022.112.05Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 5 секунд	S2	1.022.110.01Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 1–30 секунд	S2	1. 022.110.02Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 60 секунд	S2	1.022.110.03Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 30 — 900 секунд	S2	1. 022.110.04Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 4000 секунд	S2	1.022.110.05Э

Необходимые аксессуары	Номер статьи
Инструмент программирования MRS Realizer	1. 100.000.01
Кронштейн корпуса	1.017.080.00
Розетка СТ ФЛ 9-pin 5 х 6,3 / 4 х 2,8	1.017.002.00
Клемма FASTON для фиксации 2,8 мм 0,5 – 1,0 мм²	105292
Клемма FASTON для фиксации 6,3 мм 1 мм²	102355
Клемма FASTON для фиксации 6,3 мм 1,5 – 2,5 мм²	103064

Реле задержки включения

Переключающее реле на 12 В представляет собой регулируемое реле, которое может поддерживать подачу питания в течение 2 секунд или 3 минут после подачи питания.

выключен. По сути, твердотельная схема синхронизации с переменным резистором внутри реле позволяет это сделать. Чтобы отрегулировать синхронизацию, необходимо снять легкодоступную верхнюю водонепроницаемую регулировочную крышку и повернуть регулируемый потенциометр. Обычно реле переключения этого типа используется для питания плафонов автомобиля, что дает водителям и пассажирам дополнительное время для выхода из автомобиля до того, как плафоны погаснут. Это всего лишь один пример многих приложений для реле времени. Это конкретное реле задержки переключения по времени является нормально замкнутым/нормально разомкнутым и подходит для стандартной конфигурации жгута проводов с 5 клеммами.

Твердотельная схема синхронизации с переменным резистором позволяет регулировать время от 2 секунд до 3 минут (необходимо снять крышку, чтобы добраться до регулировочного винта на основании).
Подходит для стандартных конфигураций жгута проводов с 5 клеммами реле.
Встроенный диод для устранения проблем обратной связи таймера.
SPDT Переключатель НЗ/НО (форма C).
Номинальная мощность до 20/30 А, 12 В постоянного тока.
Диапазон напряжения: 8,2 ~ 14,8 В постоянного тока.
Диапазон рабочих температур: от -40°C до 80°C (от -40°F до 176°F).

ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ПРИ РАБОТЕ

Реле задержки времени можно использовать для определения последовательности событий, управления приборами, в цепи аварийной сигнализации или цепи сторожевого устройства.

Иногда два реле с выдержкой времени используются вместе друг с другом для обеспечения пульсирующего сигнала. Эти два реле задержки времени могут быть объединены в то, что обычно называют таймером повторного цикла. Реле с задержкой срабатывания можно использовать для питания плафонов автомобиля, что дает пассажирам и водителям дополнительное время для выхода из автомобиля. Реле задержки включения можно использовать для защиты чувствительного, критического оборудования во время включения системы, обеспечивая короткую временную задержку во время запуска, пока система не будет полностью включена. Эти реле обеспечивают легкий доступ к регулировке времени без необходимости снимать крышку или реле с цепи. 12В. Диапазон задержки времени: 0-900 секунд (0-15 минут). В комплекте монтажный кронштейн.

Питание должно постоянно подаваться на входные клеммы во время работы реле.
Контакты перейдут в положение «под напряжением» при замыкании внешнего переключателя управления.
Интервал задержки времени инициируется при размыкании внешнего переключателя управления.
По истечении интервала задержки контакты переключаются в положение «под напряжением».
Временная задержка будет перезапущена при следующем размыкании переключателя управления.
Если контрольный переключатель снова замкнут до истечения периода задержки, контакты останутся во включенном положении, а период задержки будет сброшен.
