Резисторный делитель напряжения: расчёт-онлайн, формулы и схемы
Резисторный делитель напряжения — одна из основополагающих конструкций в электронике, без которой не обходится ни одно устройство.
Подбор сопротивлений задаёт нужные режимы работы. Как правило, эта конструкция содержит два резистора. Один ставится между входом и выходом схемы. Второй резистор одним концом подключается к общему проводу, а вторым — к выходу схемы, тем самым его шунтируя. Он также играет роль нагрузки источника, подключённого ко входу.
- Формула делителя напряжения
- Онлайн-калькуляторы
- Разновидности делителей

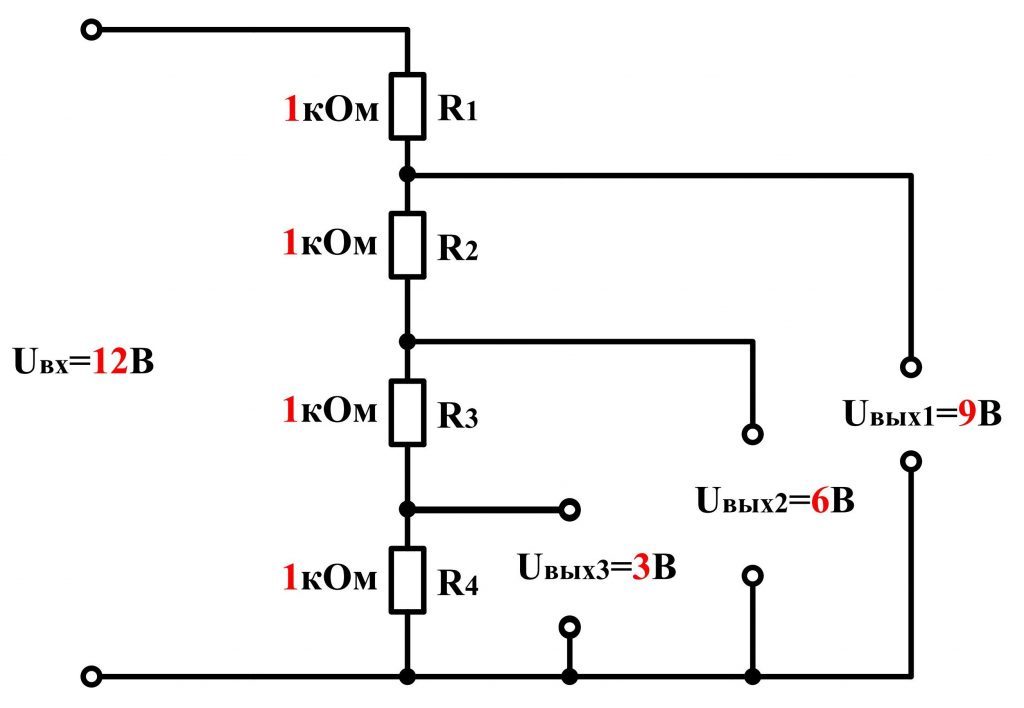

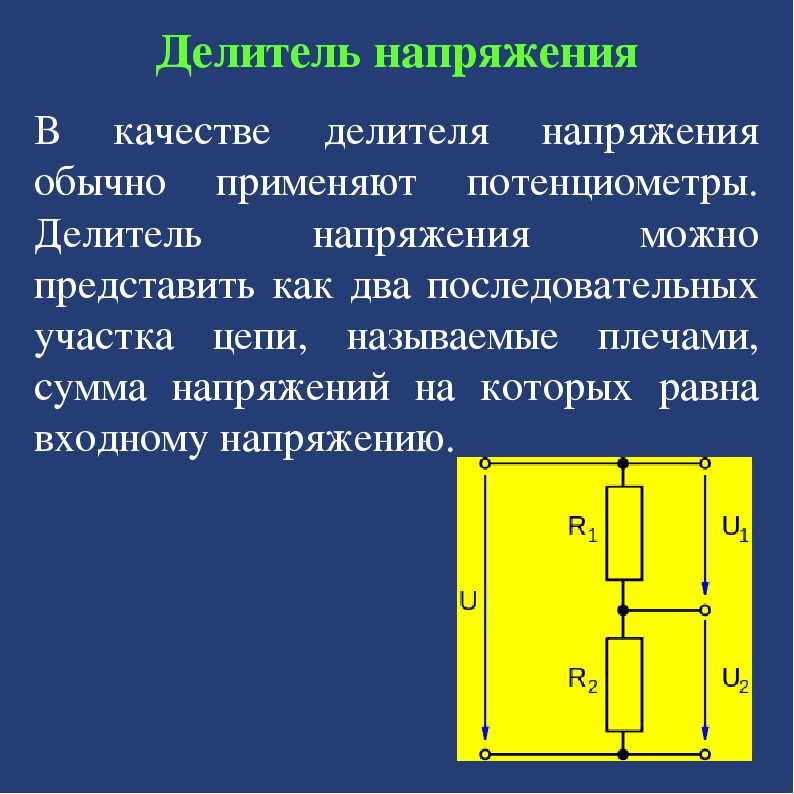

Формула делителя напряжения
Расчёт можно осуществить, используя формулы, вытекающие из закона Ома. Можно узнать, каким будет U на выходе устройства, если известно входное, а также сопротивления обоих резисторов. Можно также решить обратную задачу
Чтобы выполнить расчет резистивного делителя, необходимо:
- Обозначить резистор, находящийся ближе ко входу делителя, как R1.
- Обозначить резистор, находящийся ближе к выходу делителя, как R2.
- Протекающие через резисторы токи обозначаются, как I1 и I2, а входное и выходное напряжения — UВХ и UВЫХ, соответственно.
- Промежуточная формула примет следующий вид: UВЫХ=I2*R2.
- Если предположить, что силы обоих токов равны, то формула для определения протекающего через схему тока станет выглядеть так: I=UВХ/R1+R2.
- Окончательная формула принимает такой вид: UВЫХ=R2*(UВХ/R1+R2).
Из неё становится ясно, что выходное напряжение всегда будет меньше, чем входное. Оно зависит от самих резисторов. Чем больше сопротивление R1 и сила протекающего тока, тем меньше будет UВЫХ. Напротив, чем больше сопротивление R2, включённое между выходом и общим проводом, тем больше будет UВЫХ. Если упомянутое сопротивление стремится к бесконечности, то UВЫХ будет почти равным входному. Чем больше ток, который проходит по резисторам, тем меньше будет UВЫХ.
Таким образом при больших токах делитель на резисторах становится малоэффективным, ввиду сильного падения напряжения.
Онлайн-калькуляторы
С их помощью можно рассчитать делитель напряжения на резисторах онлайн. Входными данными в этом случае могут являться: входное напряжение и оба сопротивления. Калькулятор «Делитель напряжения — онлайн» произведёт все необходимые операции по обозначенной формуле, и выведет значения искомых параметров. Расчет делителя напряжения на резисторах онлайн облегчает процесс разработки многих электронных схем, позволяет добиться достижения требуемых режимов и правильной работы устройств.
Разновидности делителей
Самая распространенная и характерная из них — это потенциометр. Он представляет собой стандартный переменный резистор. Внутри его находится дужка, на которую нанесен токопроводящий слой.
Источник тока подключается к двум крайним выводам потенциометра, а UВЫХ будет сниматься с вывода движка и общего провода. По такой схеме устроены, например, регуляторы громкости и тембра звука в различной аудиоаппаратуре. При перемещении движка в крайнее нижнее положение UВЫХ станет равным нулю, а в противоположной ситуации будет равно входному. Если же перемещать движок, то напряжение будет плавно изменяться от нуля до входного.
Свойства делителей также используются при конструировании резистивных датчиков. Например, одним из их элементов может являться фоторезистор, изменяющий свое сопротивление в зависимости от освещённости. Есть и другие датчики, преобразующие физические воздействия в изменение сопротивления: терморезисторы, датчики давления, ускорения.
Созданные на их основе делители используются совместно с аналого-цифровыми преобразователями для измерения и отслеживания самых различных величин в промышленности и быту: температуры, скорости вращения.
В качестве примера можно привести схему для определения уровня освещенности. Последняя деталь включается между выходом и общим проводом (R2 в формуле). Для расширения пределов изменения напряжения схема дополняется постоянным сопротивлением (R1 в формуле). К её выходу присоединяется микроконтроллер аналого-цифрового преобразователя. Чем сильнее освещённость фоторезистора, тем ниже UВЫХ, так как он включён между выходом конструкции и «массой», шунтируя его.
Калькулятор делителя напряжения
См. представленную здесь схему делителя напряжения и рассчитайте выходное напряжение с помощью калькулятора делителя напряжения по следующей формуле делителя напряжения: / (R 1 + R 2 )
Здесь:
- В в является входным напряжением
- R1 — сопротивление 1-го резистора,
- R2 — сопротивление 2-го резистора,
- В вых — выходное напряжение.
В качестве альтернативы, вы также можете использовать этот калькулятор делителя напряжения, чтобы указать любые 3 известных значения в цепи и вычислить 4-е.
Схема делителя потенциала — очень распространенная схема, используемая в электронике, где входное напряжение должно быть преобразовано в другое напряжение, меньшее, чем оно. Эта схема очень полезна для всех аналоговых схем, где требуются переменные напряжения, поэтому важно понимать, как работает эта схема и как рассчитать значения резисторов.
Схема делителя напряжения представляет собой очень простую схему, состоящую всего из двух резисторов (R1 и R2), как показано выше. Требуемое выходное напряжение (Vout) можно получить на резисторе R2. Используя эти два резистора, мы можем преобразовать входное напряжение в любое требуемое выходное напряжение, это выходное напряжение определяется значением сопротивления R1 и R2. Формулы для расчета Vout показаны ниже.
В вых = (В in x R
Where, Vout= Output Voltage Vin=Input Voltage and R1 = Верхний резистор R2 = Нижний резистор
Мы можем использовать приведенный выше калькулятор делителя напряжения для расчета любого из значений, упомянутых в формулах делителя напряжения , но теперь давайте узнаем, как были получены эти формулы. Рассмотрим приведенную ниже схему, которую можно использовать для преобразования входного напряжения 5 В в выходное напряжение 3,3 В для анализа.0003
Чтобы понять, как выводятся формулы потенциального дайвера, нам нужен калькулятор закона Ома, согласно закону Ома, падение напряжения в любом месте является произведением тока, протекающего через цепь, и сопротивления в ней.
Напряжение = Протекающий ток × Сопротивление по напряжению
Используем это для расчета входного напряжения (Vin) для приведенной выше схемы. Здесь есть два резистора на входном напряжении Vin, следовательно,
Входное напряжение = Ток × (Сопротивление 1 + Сопротивление 2)
Vin = I × (R1 + R2) ( 1)
Аналогичным образом рассчитаем выходное напряжение (Vout), здесь есть только один резистор (R2), следовательно,
Выходное напряжение = Ток × Сопротивление R2
Vout = I × R2 ( 2)
ток такой же, следовательно, давайте перепишем
Уравнение 1 в виде, I = Vin / (R1 + R2)
Уравнение 2 в виде, I = Vвых /R2
Поскольку ток, протекающий через цепь, постоянен, ток I останется одинаковым для обоих уравнений, следовательно, мы может приравнивать их как
VIN / (R1 + R2) = VOUT / R2
V OUT = (V в x R 2 ) / (( 2 5) / (( 2 ) / ( 2 ) / ( 2 ) / ( Р 1 + Р 2 )
Давайте проверим эту формулу делителя напряжения для приведенной выше схемы, где Vin = 5 В, R1 = 1000 Ом и R2 = 2000 Ом.
Vвых = (5×2000) / (1000/2000)
Vвых = (10000) / (3000)
Vвых = 3,3333 В
Другим важным фактором является выбор значений резистора. номинальная мощность (P) . Как только вы узнаете значения I (в зависимости от нагрузки), Vin, R1 и R2, сложите R1 и R2 вместе, чтобы получить R ВСЕГО и используйте калькулятор закона Ома , чтобы узнать номинальную мощность (Вт), необходимую для резисторов. Или просто используйте формулы P=VI, чтобы определить номинальную мощность резистора. Если не выбрать правильную номинальную мощность, резистор перегреется и может также сгореть.
Случайное фото Прямой доступ |
Примечания:
Случайные мысли:
Список дел:
Особая благодарность:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эта проблема возникает из-за того, что резисторы существуют только в дискретных наборах стандартных значений в зависимости от их допуска. Эти наборы называются «серией E» и обозначаются буквой E, за которой следует количество резисторов в одной декаде. Что ж, вы, вероятно, уже знаете все это, если вы зашли на эту страницу … В любом случае, имея только доступные дискретные значения, не так просто найти пары резисторов, которые дают соотношение, близкое к тому, которое вы хотите. Отсюда и этот отличный инструмент 🙂
Если вы ввели входное или выходное напряжение, то будут показаны ток, протекающий через делитель, и результирующая рассеиваемая мощность, а также можно установить их границы. Наконец, можно указать нагрузку цепи, которая может оказать большое влияние на выбор оптимальной пары резисторов.
Оставьте ввод пустым для границ, которые вам не нужны.
Возможно, вы захотите переосмыслить свой дизайн или добавить триммер для калибровки делителя, если вам действительно нужно очень маленькое соотношение (также следите за тепловыми эффектами и другими способами, которыми могут ускользнуть ppm!). Например, попытка получить отношение 0,012 с резисторами 5 % (E24) приведет к неопределенности результирующего отношения около 7 %. С другой стороны, коэффициенты, близкие к 1,0, приведут к гораздо меньшему допуску. Например, отношение 0,98 имеет низкий допуск 0,14% при использовании резисторов 5%. Другими словами: маленькие отношения плохо влияют на толерантность, большие — хорошо. Переломный момент составляет около 1-sqrt (0,5) = 0,293, когда резисторы и допуски отношения равны.
Ввод отношения игнорируется и пересчитывается из V на и V на , если предусмотрены последние два входа.
При использовании пользовательских значений также будут показаны 5 лучших пар резисторов, не входящих в число 12 лучших и включающих хотя бы одно из ваших пользовательских значений. Это может помочь оценить, насколько хорошие пары резисторов, использующие ваши пользовательские значения, сравниваются с лучшими парами в целом.
Столбец V в показывает, каким будет вход делителя, когда такая внешняя схема «фиксирует» V на выходе до точного значения, которое вы ввели. Это просто обратный расчет: V на = V на / отношение = V на (R H + R L )/R L . Обратите внимание, что лучшая пара резисторов и, следовательно, порядок в таблице остаются неизменными независимо от того, смотрите ли вы на V 9.0006 вместо или V в столбце .
А в реальной жизни проблема немного сложнее 🙂
Точно так же 1/pi можно оценить с помощью 4 значащих цифр, используя резисторы 390 и 835 Ом. Следует отметить, что эти, казалось бы, очень точные результаты не будут видны в реальной жизни из-за допусков резисторов, что приводит к допуску ~0,7% в отношении делителя (E192, 0,5%). См. примечание 1 выше. Тем не менее, это может быть способом получить значение числа пи в аналоговом компьютере. Или произвести впечатление на своих друзей в видео на YouTube.
