Простой терморегулятор для погреба: Терморегулятор для погреба своими руками. Схема и описание

Терморегулятор для погреба своими руками. Схема и описание

Главная » Измерение и контроль » Терморегулятор для погреба своими руками. Схема и описание

В данной статье рассматривается самодельный терморегулятор для погреба, который можно изготовить своими руками из доступных недорогих радиодеталей. Схема достаточно проста и состоит из двух блоков. Первый измерительный – собран на базе компаратора 554СА3, второй блок собран на регуляторе мощности КР1182ПМ1 выполняющий роль коммутатора нагрузки до 1000 Вт.

Описание работы терморегулятора

Как уже было сказано выше, измеритель температуры терморегулятора для погреба построен на основе компаратора DD1. На один из его входов (3 прямой вход) подается постоянное напряжение с делителя напряжения состоящего из резисторов R3 и R4. На другой его вход (4 инверсный вход) также подается напряжение с делителя на резисторах R1 и R2. Резистор R2 представляет собой терморезистор ММТ-4 и является измерительным элементом конструкции.

При температуре в погребе выше чем 3…6 градусов на выводах компаратора DD1 (выв. 3 и 4) находится равное напряжение, вследствие чего на выходе (9) присутствует лог.1. Поэтому на реле K1 нет напряжения и его контакты замкнуты. Это приводит к блокировке работы фазового регулятора КР1182ПМ1 и терморегулятора в целом.

Если же температура в погребе опустится ниже отметки  6…3 градусов, то это приведет к увеличению сопротивления терморезистора R2 и как следствие это приведет к разбалансировке напряжений на входах компаратора. Теперь на выходе DD1 появится лог.0 и включится реле. Реле, разомкнув свои контакты, разрешает работу DD2.

Медленный заряд конденсатора С1 приводит к постепенному нарастанию напряжения и из-за этого произойдет плавное (в течении 1-2 секунды) включение электрических ламп, служащих в качестве нагревательного элемента терморегулятора погреба.

Подобный  режим работы устройства сохраняет лампы от перегорания. Подстроечный резистор R4 необходим для более точной настройки требуемого уровня температурного режима. Откалибровать терморегулятор можно своими руками по термометру, установленному в погребе.

Детали терморегулятора для погреба

В качестве подстроечного резистора R4 использован резистор марки СП4-1. Его корпус водонепроницаем и защищен от пыли и грязи.

Терморезистор R2 типа ММТ-4 на 3,9 кОм. Так же возможно применить другой с сопротивлением в районе от 1 кОм до 10 кОм. При его выборе необходимо обратить внимание, что необходим резистор с отрицательным ТКС (температурный коэффициент сопротивления), его еще называют термистор. Отрицательный ТКС означает, что при нагреве термистора его сопротивление уменьшается, в отличие от позистора (положительный ТКС) сопротивление которого возрастает с увеличением температуры.

Терморезистор монтируется прямо на самодельную печатную плату. В случае если планируется применить выносной вариант датчика, то терморезистор подсоединяется к плате проводом в экранирующей оплеткой. И еще необходимо подпаять  неполярный конденсатор 1 мкФ между выводом (3) компаратора  и общим  проводом схемы.

Реле К1 — герконовое реле с небольшим током потребления. Другое более мощное реле использовать нельзя, поскольку оно подключено непосредственно к выходу компаратора, ток нагрузки которого должен быть не более   50 мА. Можно так же своими руками изготовить такое рел. Для этого понадобится  геркон, имеющий нормально замкнутые контакты. Поверх него необходимо намотать обмотку проводом ПЭЛ диаметром 0,1 мм и состоящую из 500 витков.

Тиристоры, возможно, заменить на КУ202К, КУ202Л, КУ202М. При использовании тиристоров  КУ202К, КУ202Л мощность нагревательного элемента должна быть не более 200 Вт. В роли нагревателя в погреб крайне удобно применить электролампы накаливания. Четыре лампы по 100Вт, расположенные по углам погреба, гарантируют поддержание постоянной температуры в районе от 3 до 6 градусов при небольшом объеме погреба. Все постоянные резисторы типа МЛТ-0,25 или CF-0,25. Следует отметить, что резисторы CF имеют цветовую маркировку.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания. ..

Подробнее

Источник: Радиолюбитель 10/2006

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее




Categories Измерение и контроль Tags КР1182ПМ1, Термостат

Отправить сообщение об ошибке.

Терморегулятор для погреба своими руками

Один мой знакомый приятель приобрел гараж с погребом и решил сделать так, чтобы картофель и другие овощи в погребе не промерзали зимой.

Он попросил помочь ему в изготовлении терморегулятора.

Схема простая, доступная для сборки даже начинающим радиолюбителям.

Слепое копирование чьего-то, хотя и вполне работоспособного, устройства — не по мне. Да и ряд соображений побудил заняться модернизацией базового терморегулятора.

Прежде всего, меня не устраивало, что электропитание исходного варианта осуществлялось по так называемой бестрансформаторной схеме, где узлы и элементы — под фазовым, опасным для жизни напряжением. Ведь в погреб не исключено просачивание воды. Да и хозяин хранилища овощей, скажем, в распутицу может запросто промочить ноги. Что если он на мгновение коснется работающего терморегулятора? Это помогло четче сформулировать основное требование к терморегулятору: надежная развязка конструкции от сетевого напряжения, например, при помощи разделительного или понижающего трансформатора и исполнительного реле.

Не устраивала меня и маломощность устройства-прототипа с теплоизлучающей нагрузкой в виде 100-ваттной лампы накаливания. Конечно же, в модернизированной конструкции должен работать нагреватель мощностью не менее 1,5 кВт в сочетании с вентилятором. В случае необходимости его можно использовать для быстрой просушки погреба-овощехранилища.

Но тогда тиристоры устаревшей серии КУ202 и диоды Д245, на которых собрана схема-прототип, должны работать на пределе своих возможностей и перегреваться. Значит, требуется установить их на радиаторы, организовать принудительное охлаждение, электроизолировать друг от друга и от корпуса устройства или использовать более мощные и, как правило, более дорогие и дефицитные аналоги…

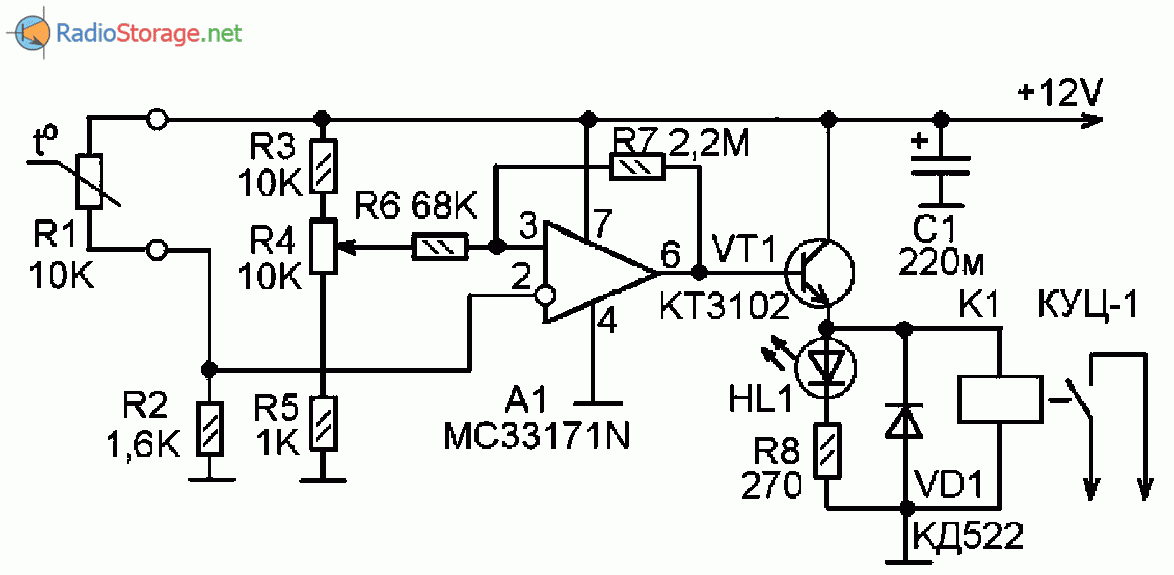

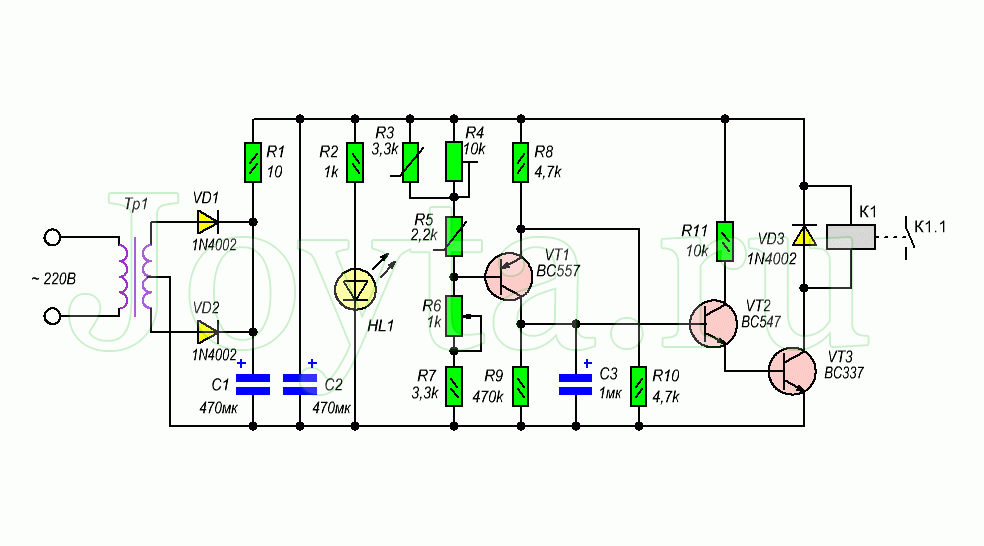

Принципиальная электрическая схема

Схема терморегулятора-прототипа (вверху)

и её модернизированный вариант (внизу)

И тут мне подвернулся под руку старый магнитный пускатель марки ПМЕ-074. Это помогло разрешить все проблемы. К тому же удалось при модификации принципиальной электрической схемы терморегулятора ограничиться использованием одного датчика температуры вместо прежних двух.

Тем, кто заинтересуется моей доработкой конструкции, отлично зарекомендовавшей себя в деле, нелишне знать и другие подробности. В частности, что на резисторах R1— RЗ собран делитель 9-вольтного, гальванически не связанного с бытовой электросетью, стабилизированного напряжения питания (с помощью стабилитрона VD1 типа Д814Б). В нижнее плечо его включен 10-килоомный терморезистор КМТ-12, легко заменяемый на ММТ-1, ММТ-9, ММТ-12 и им подобные аналоги. В верхнем плече делителя — два резистора: переменный Р1 (сопротивлением 1,5—2,2 кОм, тип — СПО-0,5 или СПЗ-4а с линейной характеристикой, ручка регулировки вынесена на лицевую панель с градуировкой «коррекция») и подстроечный R2 (15—47 кОм, СПЗ-16, «грубая установка»).

Печатная плата терморегулятора

Ярко выраженная зависимость сопротивления терморезистора от температуры позволяет использовать его в качестве датчика, изменяющего напряжение на соединенных входах 1 и 2 логического элемента DD1. 1 микросхемы К561ЛА7. Ручками регулировки резисторов R1 и R2 выставляется порог (температура) срабатывания электронной логики. Конденсатором С1 устраняется «дребезг» (самовозбуждение) микросхемы DD1 в момент переключения. Благодаря резисторам R5 и R6 выход «цепочки» логических элементов гальванически увязывается с транзисторным ключом УТ1 (КТ972), нагрузкой которого является реле К1. Оно, в свою очередь, запускает магнитный пускатель К2 типа ПМЕ-074, включающий нагрузку — бытовой нагреватель со встроенным вентилятором общей мощностью 1,5 кВт и более.

Правда, для подключения терморегулятора к бытовой сети необходим понижающий трансформатор. Как подсказывает опыт, приемлем любой малогабаритный «силовичок» (например, от переносного магнитофона, калькулятора). Можно использовать и недорогой сетевой адаптер мощностью 9—10 Вт. Главное, подать на диодный мост терморегулятора требуемые 12 В. Меньшее напряжение может вызвать нестабильность срабатывания реле К1, а большее грозит перегревом, а то и перегоранием его обмоток.

Электронная часть устройства, за исключением датчика, смонтирована на печатной плате из односторонне фольгированного стеклотекстолита размерами 70x70x2 мм и вместе с магнитным пускателем К2 размещена в пластмассовом корпусе подходящих размеров. Терморезистор-датчик сделан выносным и для большей чувствительности прикреплен к небольшому алюминиевому радиатору.



Терморегулятор, собранный без ошибок и из заведомо исправных деталей, начинает работать сразу по включению в электросеть. Настройка же состоит в подборе сопротивления резистора 144, обеспечивающего правильный режим эксплуатации стабилитрона (сверяется по справочнику). Например, при использовании Д814Б в качестве VD1 номинал этого резистора ориентировочно определяется из расчета 100 Ом на каждый 1 В разницы между нестабили-зированным и стабилизированным напряжениями питания. То есть сопротивление 144 для конкретных условий, задаваемых принципиальной электрической схемой, должно составлять (12—9) х 100 Ом = 300 Ом.

Рекомендуется только что смонтированное, подключенное к источнику электроэнергии и еще не помещенное в корпус устройство «погонять» в течение часа-двух. Если выяснится, что напряжение стабилизации «гуляет» или стабилитрон сильно греется, то необходимо подобрать номинал R4.

Далее, с помощью резисторов R1 и R2 задать температуру, которая должна поддерживаться в погребе-овоще-хранилище. Для этого следует, установив их движки в среднее положение и поместив терморезистор в среду с требуемой температурой, при медленном вращении ручки «коррекция» найти такой угол поворота ротора R2, при котором происходит срабатывание реле К1. Затем, охлаждая или нагревая среду, где пребывает датчик, зафиксировать температуру срабатывания термореле при крайних положениях движка резистора Хорошо ручку этого «переменника» на лицевой панели устройства оснастить указателем, а рядом наклеить шкалу из ватмана.

Автор: В.Савельев, г. Радужный, Владимирская обл.

Метки: [ для дома, инкубаторы ]
