Проверка транзисторов мультиметром: Краткие советы, как проверить транзистор | Электронные компоненты. Дистрибьютор и магазин онлайн

типы, режимы и инструкции, разбивка

Содержание

• 1 Типы, классификация транзисторов
• 2 Проверка биполярного транзистора мультиметром в штатном режиме
• 3 Проверка транзисторов мультиметром: нештатный режим
• 4 Разбить биполярный транзистор на диоды
• 5 Проверка условных диодов, замещающих транзистор

Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE (объясним, что это такое), методику замещения схемы через соединение нескольких диодов. Расскажем, с чего начать. Поймете, как проверить транзистор мультиметром, или… Давайте, пожалуй, без «или». Приступим, чтобы твердо отличать МОП-транзистор от мопса, растолчем теорию.

Типы, классификация транзисторов

Избегаем исследовать дебри. Знайте простое правило: в биполярных транзисторах носители обоих знаков участвуют в создании выходного тока, в полевых – одного. Определение умников. Теперь работаем пальцами:

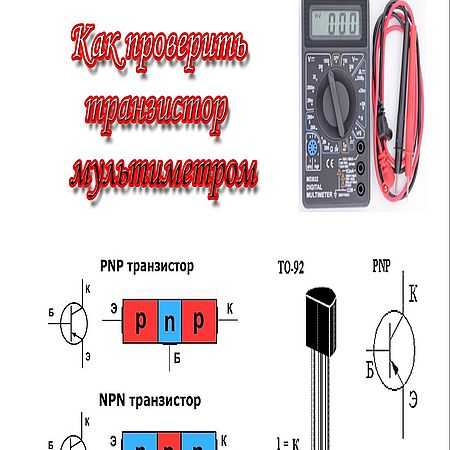

Устройство транзисторов

1. Транзисторы полевого типа выступают началом. Когда Битлз выходили на сцену, на замену вакуумным триодам стали приходить полупроводники. Если говорить кратко, p-n-p транзистор – два богатых положительными носителями слоя кристалла (кремний, германий, примесной проводимости). Проводя уроки физики, учитель часто рассказывал, как V-валентный мышьяк легировал решетку кремния, образуя новый материала. Добавим, что положительные p-области, отгорожены узкой отрицательной (n-negative). Как ком в горле. Узкий перешеек, называемый базой, отказывается пускать электроны (в нашем случае скорее дырки) течь в нужном направлении. Небольшой отрицательный заряд появляется на управляющем электроде, дырки коллектора (верхняя p-область на традиционных электрических схемах) больше не могут сдерживаться, буквально рвутся в сторону приложенного напряжения. Поскольку база тонкая, используя набранную скорость носители пролетают перешеек, уносятся дальше — достигая эмиттера (нижняя p-область), здесь увлекаются разностью потенциалов, создаваемой напряжением питания. Типичное школьное объяснение. Относительно небольшое напряжение управляющего электрода способно регулировать скорость сильного потока дырок (положительных носителей), увлекаемого полем напряжения питания. На этом построена техника. Навстречу дыркам движутся электроны, транзисторы называют биполярными.
2. Полевые транзисторы снабжены каналом любого типа проводимости, разделяющим области истока и стока (см. рисунок выше). Управляющий электрод называют затвором. Причем основной материал подложки, затвора противоположен каналу, истоку и стоку. Поэтому положительное напряжение (см. рисунок) запрет ход зарядам через транзистор. Плюс оттянет (в p-область) доступные электроны. Полевые транзисторы в электронике применяются намного чаще. На рисунке затвор электрически соединен с кристаллом, структура называется управляющим p-n переходом. Бывает, область изолирована от кристалла диэлектриком, в качестве которого часто выступает оксид. Чистой воды MOSFET транзистор, по-русски – МОП.

Схема проверки транзистора

При помощи мультиметра, в штатном режиме проверяются биполярные транзисторы. Если тестер поддерживает такую опцию, часто именуемую hFE, на лицевой панели смонтирован круглый разъем, поделенный вертикальной чертой на две части, где надписаны по 4 гнезда следующим образом:

1. B – база (англ. Base).
2. С – коллектор (англ. Collector).
3. E – эмиттер (англ. Emitter).

Гнезд для эмиттера два, чтобы учесть раскладку выводов корпуса. База может быть с края, посередине. Для удобства сделано. Нет разницы, в какое гнездо вставить ножку эмиттера биполярного транзистора. Пара слов, как пользоваться.

Проверка биполярного транзистора мультиметром в штатном режиме

Чтобы гнездо проверки биполярных транзисторов начало работать (вести измерения), переведем тестер в режим hFE. Откуда взялись буквы? h – касается категории параметров, описывающих четырехполюсник любого типа. Не важно знать, что подразумевает понятие – просто уясним: существует целая группа h-параметров, среди которых имеется один важный занимающимся электроникой. Называется коэффициентом усиления по току с общим эмиттером. Обозначается, h31 (либо строчной греческой буквой бета).

Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено (за рубежом, понятное дело), что F будет обозначать прямое усиление по току (forward current amplification), тогда как E говорит, что измерение велось в схеме с общим эмиттером (которая применяется учебниками физики для иллюстрации принципов работы транзисторов биполярного типа). Схем включения много, каждая обладает достоинствами, параметры можно охарактеризовать через h31 (некоторые другие, упомянутые справочниками). Считается, если коэффициент усиления в норме, радиоэлемент 100% работоспособен. Теперь читатели знают, как проверяется p-n-p транзистор или n-p-n транзистор.

h31 зависит от некоторых параметров, указываемых инструкцией мультиметра. Напряжение питания 2,8 В, ток базы 10 мА. Дальше берутся графики технической документации (data sheet) транзистора, профессионал знает, как найти остальное. При включении режима hFE, подсоединении ножек биполярного транзистора в нужные гнезда на дисплее появляется значение коэффициента усиления прибора по току. Потрудитесь сопоставить справочным данным, сделав поправку на режим измерения (если понадобится). Только звучит сложно, достаточно пару раз сделать самостоятельно, добьетесь результатов.

Проверка транзисторов мультиметром: нештатный режим

Допустим, вызывает сомнение исправность транзистора полевого типа. Известный русский вопрос в электронике присутствует. Начинают думать… м-да.

• Полевой транзистор отпирается или запирается определенным знаком напряжения. Обсуждали выше. Если помните, говорили, при прозвонке на щупах тестера небольшое постоянное напряжение. Будем использовать в наших тестах. Пока транзистор на плате, сложно сделать измерения, стоит изъять из привычного окружения, как можно применить нестандартные методики. Оказывается, если приложить на электрод отпирающее напряжение, за счет некоторой собственной емкости транзистора область зарядится, сохраняя приобретенные свойства. Допускается прозвонить электроды между истоком и стоком. Сопротивление порядка 0,5 кОм покажет: полевой транзистор работоспособен. Стоит закоротить базу с другими отводами, проводимость исчезнет. Полевой транзистор закрылся и годен.
• Биполярные транзисторы, полевые с управляющим p-n переходом проверяют гораздо проще. В первом случае применяется схема замещения элемента двумя диодами, включенными навстречу (или наоборот спинками). Подадим отпирающее напряжение (p – плюс, n – минус), получив на измерителе сопротивления номинал 500 – 700 Ом. Можно также звонить, пользуясь слухом. Недаром на шкале часто нарисован диод. Прозвонка используется для проверки работоспособности. Напряжения хватает открыть p-n-переход.

Подготовка к проверке транзистора

Временами схватишь руками составной транзистор. Внутри корпуса находиться несколько ключей. Используется для экономии места при одновременном увеличении коэффициента усиления (причем в десятки, тысячи раз, если речь шла о каскадной схеме). Устроен так транзистор Дарлингтона. В корпус зашит защитный стабилитрон, предохраняющий переход эмиттер-база от перегрузки по напряжению. Тестирование идет одним путем:

• Нужно найти подробные технические характеристика транзистора (составного элемента). При нынешнем масштабе компьютеризации не составит проблемы. Даже если изделие импортное. Обозначения на схемах понятные, термины не сложные. Параметр hFE расписали.
• Затем ведется изучение, выполняется анализ. Разбиение схемы на более простые составляющие. Если между переходами коллектора и эмиттера включен стабилитрон, логично начать проверку с него. В начальный момент транзистор заперт, ток мультиметра пойдет, минуя защитный каскад. В одном направлении стабилитрон даст сопротивление 500-700 Ом, в другом (если не пробьется) будет обрыв. Аналогично разобьем на части транзистор Дарлингтона, если имеете представление (обсуждали выше).

Режим прозвонки покажет цифры. Говорят, падение напряжения, по некоторым сведениям, номинал сопротивления. Потрудимся привести опыты, решая вопрос. Вызвонить известный по значению сопротивления, заведомо исправный резистор. Если на экране появится номинал в омах, думать нечего. В противном случае можно оценить заодно ток (разделив потенциал дисплея на номинал). Знать тоже нужно, пригодится в процессе тестирования. До начала работ рекомендуется хорошенько изучить мультиметр. Достаньте инструкцию из мусорной корзины, прочитайте.

Народ интересуется вопросом, можно ли проверить транзистор мультиметром, не выпаивая. Очевидно, многое определено схемой. Тестер просто прикладывает напряжения, оценивает возникающие токи. На основе показаний вычисляется коэффициент усиления, служа критерием годности/негодности. Попробуйте проверить полевой транзистор мультиметром из входящих в состав процессора! Отбрось надежду всяк сюда входящий. Не всегда можно прозвонить полевой транзистор мультиметром.

Разбить биполярный транзистор на диоды

Рисунок, представленный среди текста, демонстрирует схему замещения транзистора двумя диодами. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых. Не обладающих усилением, проявляющих нелинейные свойства (неодинаковость прямого/обратного включения).

Мощные транзисторы силовых цепей бессилен открыть скудными силами мультиметр. Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую.

Проверка диода

Проверка условных диодов, замещающих транзистор

Методик несколько. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный щуп нужно прикладывать к p-области. Тогда дисплей мультиметра покажет цифру, меньшую бесконечности. В противоположном направлении результат будет нулевым. Мультиметр покажет обрыв. Нормальные результаты прозвонки диода.

Если пользоваться специальным режимом, экран показывает размер сопротивления в прямом направлении, обрыв (стандартно единичка в левом углу ЖК-экрана) в другом. Обратите внимание – рисунок содержит поясняющие надписи, куда прислонять щуп, получая открытый p-n переход. В обратном направлении прибор показывает обрыв.

Как проверить транзистор мультиметром на работоспособность – простой метод проверки

Рубрика: Статьи про радиодетали, Электрические измерения

Опубликовано 11.12.2022   ·   Комментарии: 0   ·   На чтение: 5 мин   ·   Просмотры:

Post Views: 61

При помощи мультиметра можно относительно быстро проверить транзистор на исправность. В этой статье рассмотрим несколько примеров простой проверки транзисторов.

Содержание

Особенности проверки транзисторов

В зависимости от требуемых характеристик, технологий изготовлений и назначения (SMD, силовые и т.п), транзисторы выпускаются в разных корпусах.

Расположение контактов отличается от типа корпуса, поэтому для начала проверки транзистора желательно узнать его цоколёку (распиновку) в даташите (описании).

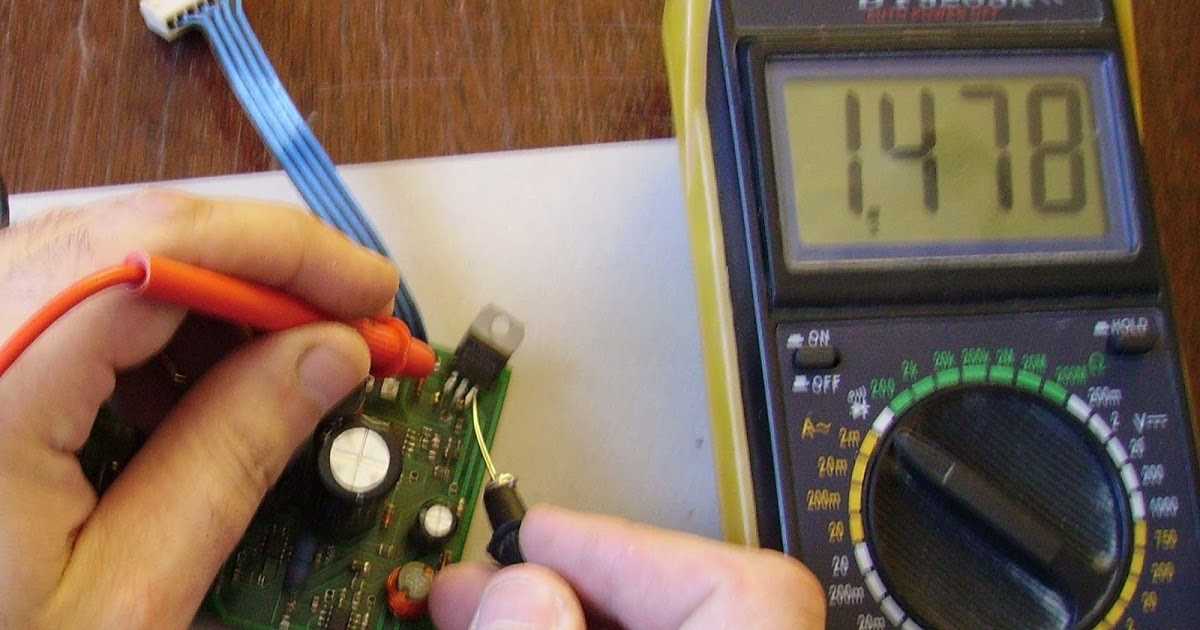

Можно ли проверить транзисторы, не выпаивая их из платы

Любые радиодетали желательно проверять вне платы. На плате могут быть другие радиодетали, которые могут шунтировать проверяемую деталь. Однако можно выпаять пару контактов, или проводников, которые не будут влиять на показания проверки.

Пример проверки транзисторов мультиметром

Рассмотрим на нескольких примерах простую проверку биполярных транзисторов.

Что именно будет проверяться

У транзисторов можно быстро проверить на исправность его p-n переходы.

У биполярных их два. Если один из них неисправен, это значит, что транзистор подлежит замене. Исключения бывают если внутри корпуса транзистора находится шунтирующий диод.

Настройка мультиметра

Для простой проверки транзисторов подойдет любой мультиметр с функцией диодной позвонки. В этой статье мультиметр DT830B. Подключаем черный щуп в «COM», а красный щуп в «VΩmA». Подключать щупы нужно согласно цветам, иначе будет путаница при измерениях.

Устанавливаем переключатель мультиметра на режим диодной прозвонки.

Что такое диодная прозвонка? Это режим мультиметра при котором на щупы от батареи подается напряжение. Результат падения напряжения на измеряемом объекте будет показан на экране прибора. Т.е. это режим, который измеряет падение напряжения.
Этим режимом диодной позвонки будем открывать p-n переходы транзисторов.
В зависимости от мультиметра режим диодной прозвонки может быть со звуковым оповещением или без него.

Если будет падения напряжения около нуля и у прибора есть звуковое оповещение, то он будет пищать.
Чтобы убедиться в правильности установки щупов и режима работы мультиметра соединяем вместе щупы. Экран покажет значения около 0. Это нормально, поскольку модель не учитывает падения напряжения на щупах.

Пошаговая проверка транзисторов мультиметром

В качестве примера рассмотрим проверку популярного биполярного транзистора КТ315.

Это n-p-n транзистор, т.е. транзистор обратной проводимости.
База у КТ315 находится справа, эмиттер слева, а коллектор по центу.
Чтобы проверить один p-n переход транзистора, нужно поставить красный щуп на p контакт, а черный щуп на n контакт. Это называется прямое включение p-n перехода.

КТ315 n-p-n транзистор, собственно на базу ставится плюс (красный щуп), а на коллектор и эмиттер в порядке проверки переходов минус (черный щуп), но у них будут отличия в показания измерения падения напряжения на их переходах.

Согласно цокол1вке КТ315 ставим красный щуп на базу, а черный щуп на коллектор. Прибор покажет падение напряжения.

Если поставить щупы наоборот, черный на базу, а красный на коллектор, то мультиметр покажет зашкаливающее значение (1).

Это нормально, поскольку p-n переход будет подключен в обратную сторону, и его сопротивление будет настолько велико, что на нем будет огромное падение напряжения, и мультиметр не может измерить его.

Проверка p-n перехода база-коллектор показала, что он исправен.
Теперь ставим черный щуп на эмиттер, и проверяем p-n переход база-эмиттер.

Измерения оказываются больше, чем у перехода базы-коллектор. Это нормальное значение, на эмиттере всегда будет большее падение напряжение, чем на коллекторе.

Проверка комплементарной пары

Проверим биполярный транзистор прямой проводимости, КТ361.

Это практический такой же транзистор, как и КТ315, но противоположной проводимости (p-n-p).

У них одинаковый корпус, характеристики и цоколёвка (расположение выводов). Такие транзисторы, как КТ361 и КТ315 называют комплементарными. Они могут работать в одной схеме усиливая сигналы разной полярности поочередно.

Внешне отличаются маркировкой. У КТ361Г буква по центру, у КТ315Б находится слева.
Значит проверка мультиметром аналогичная как КТ315, только щупы наоборот. Ставим черный щуп на базу, красный на коллектор. Переход исправен.

Черный щуп на базу, красный на эмиттер. Переход база эмиттер тоже исправен.

Пример неисправного биполярного транзистора

Теперь попробуем проверить транзистор, который вышел из строя в схеме.
Это такой же КТ315 как был выше в статье.

Проверяем переход база коллектор.

Мультиметр показывает практические нулевое падение напряжения. Переход полностью разрушен тепловым пробоем.
Теперь проверяем переход база эмиттер.

Мультиметр показывает 1. Такой показатель означает, что-либо это предел измерения, либо обрыв. Переход база коллектор уже поврежден, и по исправному КТ315 знаем, что он не может показывать такие значения. Этот транзистор полностью неисправен. Причем неважно уже каким образом подключать щупы к контактам, p-n переходы транзистора разрушены.

Как еще можно проверить транзисторы помимо мультиметра

Не всегда мультиметр может быть удобен для измерений, а иногда можно и без измерений понять, что проверяемая деталь полностью вышла из строя.

Визуальная диагностика

Нередко на транзисторах, особенно силовых (которые работают в цепях питания) остаются следы при возникновении неисправностей. Они такие же как у микросхем – сколы, трещины, следы нагара или дыры на корпусе. Такие транзисторы с большой вероятности уже неисправны, а диагностика измерениями подтвердит это.

Быстрая проверка ESR-тестерами

Еще быстрее можно проверить транзисторы при помощи ESR-тестеров.

Зачем тогда проверка мультиметром? Иногда она действительно быстрее, к тому же у транзисторов разные корпуса, и не всегда будет удобно проверять их ESR-тестерами. Какой-нибудь КТ315 да, а вот небольшой SMD транзистор уже проблематичное, придется подключать щупы в колодку прибора.

Post Views: 61



Как проверить транзистор мультиметром

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

1 акции

• Поделиться
• Твит

Транзисторы действуют как затвор или переключатель для электрических сигналов с возможностью регулирования напряжения или тока. Обычно они состоят из трех слоев, изготовленных из полупроводниковых материалов, способных проводить ток. Такими полупроводниковыми материалами являются:

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

• Кремний
• Германий

Содержание:

транзистор a 9000 Итак, в чем разница между этими двумя транзисторами?
1. Как проверить транзистор с помощью мультиметра со встроенными функциями транзистора
2. Проверка транзистора с помощью мультиметра (настройка диода)
3. ПРИМЕЧАНИЕ
4. Советы

Принцип работы транзистора

Если небольшое изменение напряжения или тока происходит во внутренних слоях полупроводника транзистора, возникает быстрое и сильное изменение тока, которое передается на весь компонент. Затем транзисторы действуют как переключатель, многократно закрываясь и открываясь, и как электрические ворота.

• Транзисторы используются в обеих комбинациях, называемых интегральными и отдельными схемами.
• Транзисторы, используемые в комбинированных/интегральных схемах, используются в таком оборудовании, как высокопроизводительные компьютеры, сотовые телефоны, планшеты, ноутбуки и настольные компьютеры.
• В этой статье вы узнаете о различных типах транзисторов, таких как PNP и NPN.
• Транзистор PNP положительный, отрицательный, положительный. Это также известно как источник.
• Транзистор NPN означает отрицательный, положительный, отрицательный. Его также называют тонущим.

Итак, в чем разница между этими двумя транзисторами?

В транзисторе NPN ток обычно течет от коллектора к выводу эмиттера. Транзистор PNP, с другой стороны, обычно включается, когда ток на базовой клемме транзистора отсутствует. В транзисторе PNP ток часто течет от эмиттера к коллектору.

NPN-транзистор включается при наличии высокого уровня сигнала, тогда как PNP-транзистор обычно включается при очень низком уровне сигнала.

Между NPN-транзисторами и PNP-транзисторами основное различие обычно заключается в правильном смещении транзисторных стыков. Полярности напряжения и направления тока обычно постоянно противоположны друг другу.

Мультиметры чаще всего используются техниками и профессионалами. От цифрового мультиметра до аналогового мультиметра, этот электрический инструмент используется для диагностики и проверки многих электрических компонентов и цепей широкого диапазона.

Когда дело доходит до тестирования или проверки транзисторов, этот универсальный компонент, мультиметр, лучше всего подходит для этой работы. Большинство цифровых мультиметров имеют встроенную функцию тестирования транзисторов. В таких случаях тестирование транзисторов становится очень быстрым и простым.

Как проверить транзистор с помощью мультиметра со встроенными функциями проверки транзисторов

Если ваш цифровой мультиметр имеет встроенную функцию проверки транзисторов, все, что вам нужно, это выполнить следующие простые шаги:

1. Первый шаг — вставить транзистор в гнездо цифрового мультиметра.
2. После этого нужно настроить мультиметр на правильный режим.
3. После завершения вы получите такие показания, как коэффициент усиления (hFE). С этим чтением вы можете перепроверить с показаниями «провал/пройдено» и таблицами данных.

Проверка транзистора с помощью мультиметра (настройка диодов)

Для мультиметров без встроенной функции проверки транзисторов можно проверить транзисторы с помощью функции проверки диодов.

Для получения точных и правильных показаний вам необходимо удалить транзистор из схемы. Ниже приведены шаги, которые необходимо выполнить:

1. Подключение базы к эмиттеру

Первое, что нужно сделать на этом этапе, — подключить положительный вывод цифрового мультиметра к БАЗЕ транзистора (B).

После этого подключите отрицательный провод цифрового мультиметра к ЭМИТТЕРУ транзистора (E).

Если ваш NPN-транзистор в идеальном состоянии, цифровой мультиметр должен показывать падение напряжения примерно от 0,45 В до 0,9 В. V. Для транзистора PNP ваш цифровой мультиметр должен показать OL (превышение предела).

2. Подключение базы к коллектору

На этом шаге вам нужно будет подключить положительный провод цифрового мультиметра к БАЗЕ (B), а затем подключить отрицательный провод цифрового мультиметра к КОЛЛЕКТОРУ (C).

Для исправно работающего NPN-транзистора цифровой мультиметр должен показывать падение напряжения примерно от 0,45 до 0,9 В. Для транзистора PNP ваш цифровой мультиметр должен показывать показания OL (превышение предела).

3. Подключение эмиттера к базе

Первое, что нужно сделать на этом шаге, это подключить положительный вывод цифрового мультиметра к ЭМИТТЕРУ транзистора (E).

После этого вы подключаете отрицательный провод цифрового мультиметра к БАЗЕ (B) транзистора. Для транзистора PNP ваш цифровой мультиметр должен показывать падение напряжения от 0,45 до 0,9 В.

4. Подсоединение коллектора к базе

На этом этапе вам нужно будет подключить положительный провод цифрового мультиметра к КОЛЛЕКТОРУ (C), а затем подключить отрицательный провод цифрового мультиметра к БАЗЕ (B).

Для правильно функционирующего NPN-транзистора цифровой мультиметр должен показывать показания OL (превышение предела). Для транзистора PNP ваш цифровой мультиметр должен показывать падение напряжения от 0,45 до 0,9 В.

5. Подсоединение коллектора к эмиттеру

На этом этапе вам нужно будет подключить положительный провод цифрового мультиметра к КОЛЛЕКТОРУ (C), а затем подключить отрицательный провод цифрового мультиметра к ЭМИТТЕРУ (E).

Для правильно работающих транзисторов NPN и PNP цифровой мультиметр должен показывать показания OL (превышение предела).

6. Подключение эмиттера к коллектору

Наконец, вам нужно будет подключить положительный провод цифрового мультиметра к ЭМИТТЕРУ (E), а затем подсоединить отрицательный провод цифрового мультиметра к КОЛЛЕКТОРУ (C)

Для правильно работающих NPN и PNP транзистор, ваш цифровой мультиметр должен показывать OL (превышение предела).

Для любого неисправного транзистора показания цифрового мультиметра будут отличаться от приведенных выше результатов.

ПРИМЕЧАНИЕ

Проверка вашего транзистора с помощью мультиметра позволит определить, только если ваш транзистор неисправен; он не обнаружит, работает ли ваш транзистор в диапазоне, в котором они должны работать.

Советы

В наши дни неисправный транзистор можно заменить на МОП-транзистор. Хотя и МОП-транзистор, и транзистор могут иметь схожие стили, функции и внешний вид, они оба различаются по своим конфигурациям и характеристикам.

Основное различие между ними заключается в том, что транзисторы зависят от тока и их необходимо увеличивать пропорционально нагрузке, в то время как МОП-транзисторы зависят от напряжения.

pcb — Проверка транзистора мультиметром

спросил 4 года, 7 месяцев назад

Изменено 4 года, 6 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

Я использовал руководство по адресу https://vetco. net/blog/test-a-transistor-with-a-multimeter/2017-05-04-12-25-37-07, чтобы протестировать транзистор с помощью цифрового мультиметра. Транзистор NPN, который я использовал для тестирования, называется « mospec tip130 No11D », и он был отключен от схемы.

Мой вопрос заключается в том, что ШАГ 3 (Излучатель к базе) не показал «OL» (Превышение лимита). Вместо этого я прочитал о ~ 1,2 В. Я использовал другой такой же транзистор, и я уверен, что он работает в схеме, и я все еще получаю те же показания. Является ли транзистор а) плохим б) неправильным тестом в) хорошим по какой-то причине?

• транзисторы
• печатная плата
• мультиметр
• npn
• тест

\$\конечная группа\$

\$\начало группы\$

Вместо этого я могу прочитать о ~ 1,2 В

Это делает идеальным , поскольку TIP130 — это транзистор Дарлингтона .

У него есть внутренняя схема:

Обратите внимание, что между базой и эмиттером на самом деле два последовательных перехода BE, в сумме эти два будут иметь прямое напряжение около 1,2 В.

Также обратите внимание на дополнительный диод между коллектором и эмиттером, это только , присутствующий в некоторых транзисторах Дарлингтона. Большинство «одиночных» биполярных транзисторов не имеют этого диода.

Дополнительное примечание:

Почему существует этот тип транзистора?

Потому что у него очень сильное усиление тока! Одиночный транзистор обычно имеет коэффициент усиления тока (бета) примерно в 100–500 раз. (малая мощность, но высокая бета) транзистор мы можем

умножить бета на , так что мы получим бета (для TIP130) от 500 до 15000. Таким образом, для управления большим током требуется намного меньший ток.

\$\конечная группа\$

6

\$\начало группы\$

Я думаю, что «эмиттер-база» может означать, что PN-переходы смещены в обратном направлении.
