Провод ркгм описание: Провод РКГМ — кабель РКГМ: технические характеристики, применение, расшифровка РКГМ

alexxlab

Содержание

Провод РКГМ — кабель РКГМ: технические характеристики, применение, расшифровка РКГМ

Однако провод способен поддерживать нормальную рабочую среду техники и при более низком напряжении. 180 и 220 — вполне приемлемый вольтаж для функционирования электрооборудования, подключённого к основному источнику питания посредством кабеля типа РКГМ.

Термостойкий кабель РКГМ обеспечит стабильную работу техники в условиях повышенной влажности, высоких и низких температур (от -60°С до 180°С), вибрации. Все это возможно благодаря использованию прочных, практичных и надёжных инновационных материалов, а также специальной технологии создания провода.

Провод типа РКГМ — универсальное решение многих производственных задач. Реализуется он в бухтах намоткой по 100 и 200 метров.

Рассмотрим подробнее, что собой представляет провод РКГМ.

Основные характеристики провода РКГМ

Провод РКГМ производят в соответствии с ТУ 16.К80-09-90 и нормами ГОСТ 22483-77.

В наименовании кабеля каждая буква несёт смысловое значение, содержит важные технические параметры изделия. Расшифровывается маркировка продукта так:
  • Р — основной изоляционный слой, выполнен из резины;
  • К — изоляционный материал кремнийорганического типа;
  • Г — структура провода гибкая, небронированная;
  • М — наружная оплётка выполнена из стекловолокна, пропитанная лаком и эмалью.

Иногда буквенная аббревиатура может содержать цифру. Она обозначает размер сечения медной жилы и позволяет оптимально правильно подобрать коммуникацию необходимую для решения производственных нужд.

Техническими характеристиками провода РКГМ, которые дают возможность его широко использовать, являются:
  • рабочая температура от -60°С до 180°С;
  • рабочее напряжение 660 В частоты до 400 Гц;
  • отсутствие горения, дыма при нагревании;
  • небольшой радиус изгиба;
  • срок службы не менее 8 лет;
  • температура монтажа от -15°С до +60°С;
  • стойкость к высокой влажности и высокому атмосферному давлению.

Цена провода РКГМ зависит от его марки и варьируется в достаточно большом диапазоне. Так, РКГМ-0,75 стоит в 64 раза меньше, чем аналогичный кабель с площадью сечения 95,0.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:
  • Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
  • Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
  • Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
  • Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Применение провода типа РКГМ

Область использования кабеля данной марки очень широка. Благодаря широкой номенклатуре сечения выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун.

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

Провод РКГМ: расшифровка, технические характеристики, расшифровка

При реализации оконечного участка силовых электрических сетей различного назначения часто возникает задача подключения терминальных приборов и электротехнического оборудования внутреннего, наружного применения, среди которых присутствуют также подвижные устройства. Одновременно эксплуатация этой техники может происходить в жестких условиях, к которым относятся расширенный температурный диапазон, высокая влажность, причем влажность может достигать 100%.

Необходимая эксплуатационная надежность этой части сети обеспечивается использованием для ее построения специальных кабельных и проводных изделий, конструкция которых изначально рассчитана на подобные условия. Провод РКГМ — один из таких продуктов. РКГМ получил широкое распространение, что определяется привлекательным для широкого круга пользователей сочетанием легкостью использования, дешевизны, технической эффективности, доступности.

Расшифровка аббревиатуры

Конструкция РКГМ, отличающаяся предельной простотой, схематически показана на рисунке 1. Изделие содержит многопроволочную токопроводящую жилу 1, покрытую слоем 2 резиновой изоляции. Функции верхнего покрытия выполняет оплетка 3 из стекловолоконных нитей. РКГМ согласно общепринятой классификации относится к проводам т.к. не содержит выделенной полноправной оболочки и различных экранирующих покрытий. Оплетку 3 этого изделия следует считать элементом усиления резиновой изоляции.

В аббревиатуру провода традиционно для электротехнической отрасли вводят наиболее важную для потребителей информация. Она исчерпывающим образом характеризует как конструктивное исполнение провода, так и его главные технические особенности.

Марку РКГМ формируют по действующим правилам, трактуя как:

  • РК – изоляция резиновая (Р) на кремнийорганической, иначе силиконовой основе (К), что обеспечивает хорошие температурные свойства;
  • Г – многопроволочная токопроводящая медная жила как минимум четвертого класса гибкости (Г) по ГОСТ 22483-2012, изготовленная из электротехнической меди;
  • М – внешняя оплетка с дополнительной пропиткой, наложенная непосредственно на основную изоляцию без применения промежуточной подушки.

Броневые и иные усиливающие покровы конструкцией не предусматриваются.

Цифровой индекс, который дополняет буквенную часть марки, численно равен сечению токопроводящей жилы в квадратных миллиметрах.

Рисунок 1. Схематическое представление поперечного сечения гибкого провода РКГМ

Где: 1 – гибкая многопроволочная медная токопроводящая жила; 2 – изоляция из кремнийорганической резины; 3 – оплетка из стекловолоконных нитей.

Конструкция

Токопроводящая жила многопроволочная, сечения образуют типовой ряд с изменением от 0,7 до 120 мм2. По мере наращивания сечения жилы диаметр провода по оболочке увеличивается от 3,5 до 21,4 мм, а погонная масса растет от 18,3 до 1285 кг/км.

Изоляция — на основе кремнийорганической резины с погонным сопротивлением по меньшей мере 95 МОм × км. Ее толщина составляет от 0,6 мм для изделий с малым поперечным сечением, может достигать 2 мм на максимальных диаметрах провода.

Внешнее облегченное защитное покрытие — оплетка из стекловолоконных нитей, дополнительно пропитанной кремнийорганическим лаком для улучшения механической стойкости и температурной стабильности.

Работу с проводом РКГМ заметно облегчает хороший визуальный контраст отдельных элементов его конструкции по цветам и фактуре, а также простота удаления оплетки. Примером может служить рисунок 2.

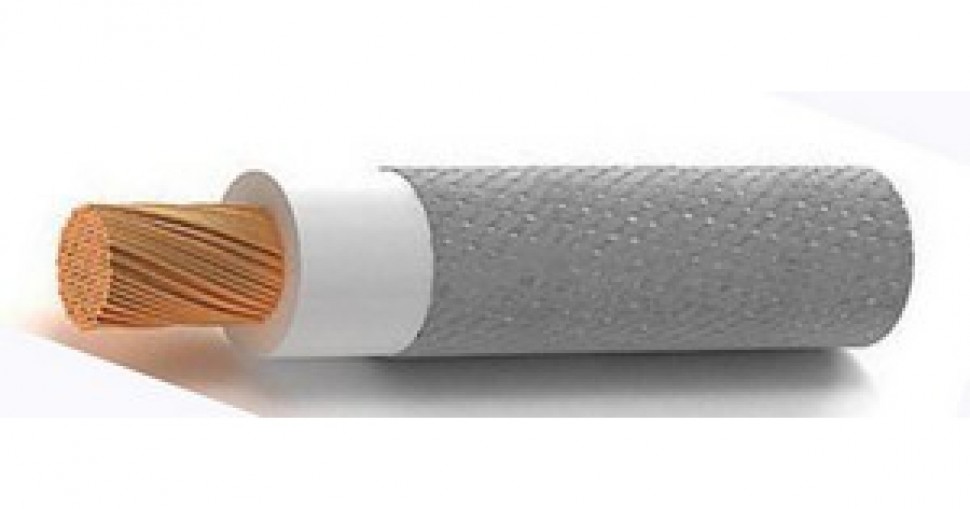

Рисунок 2. Термостойкий провод РКГМ-10 и основные элементы его конструкции

За счет высокой рабочей температуры изделие относится к термостойким проводам.

Технические характеристики

Провод РКГМ имеет следующие электрические характеристики:

  • рассчитан на максимальное напряжение переменного тока 660 В при частоте не свыше 400 Гц;
  • допустима эксплуатация на сетях постоянного тока, где наибольшее напряжение может быть увеличено до 1000 В.
  • токовая нагрузочная способность – типовая для кабелей и проводов общего назначения.

Механические характеристики:

  • минимальный радиус изгиба установлен равными двум внешним диаметрам по оболочке, что определяется классом гибкости;
  • монтаж осуществляется при температуре от -15 до +60°С;
  • при выполнении инсталляционных работ следует соблюдать типовые для силовой кабельной продукции ограничения по минимальному радиусу изгиба и наибольшему тянущему усилию.

Минимальный нормативный срок использования установлен равным 8 годам, при соблюдении правил установки и последующей эксплуатации, как свидетельствует опыт, может быть заметно превышен.

Провод РКГМ виброустойчив, подходит для работы с нестационарной техникой.

Основной тип заводской упаковки продукции – бухта, длина которой зависит от сечения жилы. Основные данные провода указывают на этикетке. Пример провода РКГМ в заводской бухтовой упаковке показан на рисунке 3.

Рис. 3. Бухта провода РКГМ с полиэтиленовой упаковкой для магазинной розничной продажи

Основные потребительские качества

Провод РКГМ за счет обширной номенклатуры изделий с различным поперечным сечением позволяет решать задачи при построении электрических силовых систем различного назначения. Рекомендуется выбирать сечение исходя из плотности тока 5 А/мм2.

Формирование изоляции из кремнийорганической резины обеспечивает устойчивость к воздействию масел, лаков, красок и растворителей. Одновременно внешнее покрытие не только позволяет нормальную эксплуатацию при 100-процентной влажности окружающей среды (при температуре не свыше 35°С), но и прекрасно сопротивляется образованию на оболочке грибков и плесени.

Конструкция изделия содержит материалы с различными коэффициентами линейного расширения. Эта особенность приводит к тому, что РКГМ, несмотря на заявленный температурный диапазон, не рекомендуется для открытой установки в районах Крайнего Севера и иных местностях с холодным климатом. Его изолирующие покрытия быстро выходят из строя из-за внутренних напряжений, возникающих при значительных перепадах температуры.

Применение

Провод РКГМ может использоваться для:

  • создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
  • реализации производственных, домашних систем освещения;
  • формирования обмоток различных электрических машин и механизмов;
  • построения сетей на различных химических производствах;
  • создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.

Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм2.

Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.

Рис. 4. Пример открытой трубной разводки электрических проводов в бане

Производители

Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.

Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.

Видео по теме

https://www.youtube.com/watch?v=4P-mWUXZ0tk

расшифровка маркировки, особенности, стандарты и устройство

На чтение 6 мин. Просмотров 159 Опубликовано Обновлено

Сложные температурные условия в помещении накладывают условия на все приборы и электросети. При больших температурах и высоком уровне влажности повышается риск разрушения проводов и кабелей. Для работы в саунах, банях, бассейнах используются термостойкие проводники специального назначения, к числу которых относится РКГМ.

Аббревиатура и технические характеристики

Термостойкий провод РКГМ

Термостойкий кабель – это тип кабельной продукции, который отличается высокой степенью устойчивости к негативным факторам. Особенностью изделий данного вида является наличие дополнительной изоляции из негорючего материала. Бывают однопроволочным и многопроволочными. Первые являются более жесткими, негибкими. Их следует прокладывать с наименьшим числом креплений. Сопротивление пониженное при работе на низких частотах. Многопроволочные подходят для установки с большим количеством изгибов и поворотов. Разновидностью таких кабелей с многопроволочной структурой и является проводник РКГМ.

Обозначение маркировки кабеля

Провод термостойкий РКГМ предназначен для сетей с напряжением до 660 В. Основные характеристики можно узнать в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

  • Материал жил – медь, так как отсутствует буква А в начале маркировки.
  • РК – изоляция из кремнийорганической резины.
  • Г – гибкий.
  • М – стекловолоконная внешняя оплетка. Дополнительно пропитан жаростойким лаком и эмалью.

После буквенного кода следует число. Оно показывает, какую площадь сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать различную по величине силу тока. Технические характеристики РКГМ

Провод является небронированным. Технические характеристики РКГМ:

  • Рабочее переменное напряжение составляет 180, 220, 380 и 660 Вольт.
  • 4 класс гибкости.
  • Многопроволочная жила.
  • Сечение – от 0,75 кв.мм. до 120 кв.мм.
  • Минимальный радиус изгиба – 2 диаметра.
  • Работает при 100% влажности. Температура в таком случае должна быть не выше 35°С.
  • Рабочая частота до 400 Гц.
  • Может работать при давлении от 130 Па (1 мм рт.ст.) до 294 кПа.
  • Диапазон рабочих температур от -60°С до +180°С.
  • Минимальная температура прокладки 15°С.
  • Работает в течение 8 лет при соблюдении условий эксплуатации.
  • Стойкость к горению.
  • Возможность установки в условиях образования грибков, плесени.
  • Устойчивость к вибрационным воздействиям.

Выпускается с разными диаметрами и массой. Продается в бухтах длиной по 100 и 200 метров.

В процессе установки допустим многократный изгиб проводника (около 15 раз) без его повреждения.

Из чего состоит РКГМ

Строение провода

Обязательными элементами кабеля РКГМ являются:

  • Изоляция. Этот слой располагается над жилой. Выполнен из кремнийорганической резины. Толщина изоляционного слоя зависит от рабочего напряжения, на который рассчитан проводник. Возрастает с увеличением нагрузки.
  • Внешняя оболочка. Представляет собой оплетку, выполненную из нитей из стекловолокна со специальной пропиткой лаком КО-921. Дает повышенную прочность и гибкость изделию.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытая трубная разводка

В быту и промышленности работают машины на основе электромагнитной индукции. Во время коммутации места контактов сильно нагреваются, из-за чего обычный провод может разрушаться. Кабели РКГМ созданы таким образом, чтобы разрушения не происходило даже при больших перепадах температур.

Так как провод является термостойким, его обычно используют в местах с повышенной температурой. Благодаря своим характеристикам проводник применяется в следующих условиях:

  • Установка электрических цепей в комнатах и на улице в условиях умеренного климата.
  • Создание обмоток в мощном оборудовании.
  • Использование на предприятиях химической промышленности.
  • Жилищное строительство. Создание осветительной группы, подключение бытовой техники и розеток в комнатах с высокими температурами и влажностью.
  • Установка в местах с высоким риском образования грибков и плесени.

В быту РКГМ применяется в бане, саунах, комнатах с высокими температурами. Активно используется в ванных и подвальных помещениях. С помощью провода термостойкого РКГМ 2,5 также можно подключать электроплиты, духовки и другое мощное оборудование на кухне или в ванной.

Для работы в отрицательных температурах проводник не подходит. Оболочка имеет низкую стойкость к холодным условиям, поэтому следует выбрать другую кабельную продукцию.

Изготовители провода РКГМ

Бухта провода РКГМ

Производством кабеля РКГМ занимаются многие заводы электромеханических изделий.  Наиболее качественную в соответствии с ГОСТ и распространенную продукцию выпускают следующие предприятия:

  • Уралкабель.
  • Камкабель.
  • Рыбинсккабель.

Изготовители обязаны производить кабель в соответствии с техническими условиями ТУ16.К80-09-90.

Разновидности проводников

РКГМ-0,5

Кабель РКГМ выпускается для разной рабочей частоты, с различным сечением и, соответственно, разными параметрами. Основные разновидности проводника:

  • РКГМ-0,5. 0,5 кв.мм. – это сечение провода. Работает на частоте до 400 Гц.
  • РКГМ-16. Сечение 16 кв.мм. Условия применения – от -70°С до +190°С с частотой до 400 Гц. Нельзя использовать в агрессивной среде.
  • РКГМ-50. Сечение 50 кв.мм., основное использование – электрические агрегаты с давлением от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
  • РКГМ-95. Предназначен для применения только при напряжении 660В и частоте 400Гц. Средние температуры использования 25-35°С.
  • РКГМ-150. Самое крупное изделие, используемое при напряжении 380-660 В и частотах 100-400 Гц. Можно устанавливать при температурах от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.

Класс гибкости и свойства также определяются числом токопроводящих жил.

Рекомендации при монтаже

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Чтобы проводник качественно и надежно функционировал в течение заявленного срока, нужно соблюдать требования эксплуатации. При укладке учитывают следующие правила:

  • Поворачивать кабельную линию можно только под прямым углом.
  • Возможна вертикальная и горизонтальная прокладка.
  • Нежелательно допускать пересечение кабелей.
  • Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
  • Расстояние до окон или дверей не меньше 10 см.

Монтаж возможен как открытым, так и скрытым способом. При открытой установке провода могут укладываться в каналы, гофротрубы, жесткие каркасные трубы, металлические рукава с оплеткой. Закрытая проводка является более сложной. Мастер обязан соблюдать все требования и рекомендации, которые регламентированы техническими условиями. Возможна и воздушная прокладка проводников. Она подходит для подвесных потолков и под половым покрытием.

Перед монтажом провода обязательно проверяются. Не должно быть изломов, нарушения изоляции, оголенных участков. С помощью индикатора кабели тестируются до и после установки.

Кабель РКГМ | Cable-Operator



Описание

Кабель РКГМ

Область применения кабеля РКГМ

Кабель РКГМ с изоляцией из кремнийорганической резины предназначен для выводных концов электрических машин, работающих при отсутствии воздействия агрессивных сред и масел.

Конструкция кабеля РКГМ

Токопроводящая жила.
Изоляция из кремнийорганической резины.
Оплётка провода — стеклонить.
Пропитка термостойким кремнийорганическим лаком.

Кабель РКГМ предназначен для работы на номинальное переменное напряжение 660 В частоты до 400 Гц при отсутствии воздействия агрессивных сред и масел. Провода устойчивы к воздействию относительной влажности воздуха 100 % при температуре + 35 °С, повышенному атмосферному давлению 29,4×104 Па.
Строительная длина Кабеля РКГМ:
— сечением 0,75÷6,0 мм2 на барабане 200 м;
— сечением 0,75÷6,0 мм2 в бухте 100 м;
— сечением 10,0÷16,0 мм2 на барабане 200 м;
— сечением 10,0÷16,0 мм2 в бухте 50 м;

— сечением 25,0 мм2 и выше не менее 50 м.

Дополнительные параметры кабеля РКГМ:
1. Изоляция плотно прилегает к жиле и удаляется без повреждения жилы.
2. Провода выдерживают не менее 20 циклов вокруг цилиндра диаметром, равным двукратному диаметру проволоки.

Срок службы кабеля РКГМ:
Срок службы проводов при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – не менее 8 лет. Срок службы исчисляется с момента изготовления провода.

Транспортирование и хранение кабеля РКГМ:
1. Транспортирование и хранение должны соответствовать требованиям ГОСТ 18690-82 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение».
2. Условия транспортирования проводов в части воздействия климатических факторов должны соответствовать условиям хранения 3 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
3. Условия хранения проводов должны соответствовать группе 3 по ГОСТ 15150-69.

Монтаж и эксплуатация кабеля РКГМ:
1. Монтаж проводов без предварительного нагрева должен проводиться при температуре не ниже минус 15 °С.
2. Минимальный радиус изгиба при монтаже – два диаметра провода.

Гарантийный срок кабеля РКГМ:

Гарантийный срок эксплуатации проводов при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – 2 года со дня ввода их в эксплуатацию.

Сечение,
кв.мм		Масса
провода,
кг/км		Наружный
диаметр,
мм
0,7518,43,5
1213,6
1,5273,9
2,541,74,6
458,95,4
686,16,3
101287,6
161999,2
2530110,9
3540312,2
5054914,1
7075516,5
95101818,6
1201252,821,3

Характеристики

Характеристики кабеля РКГМ
Влажность воздуха при 35° C [%] 100
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 180
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 660
Радиус изгиба кабелей [наружных диаметров] 2
Строительная длина, не менее [м] 50-200
Температура окружающей среды, верхний предел [°C] +180
Температура окружающей среды, нижний предел [°C] -60

Сечение, мм2

Максимальное электрическое сопротивление постоянному току, пересчитанное на 10 м длины и температуру 20 °С, Ом*

Минимальное электрическое сопротивление  изоляции проводов, пересчитанное на 1 км длины и температуру 20 °С, МОм

Максимальный наружный диаметр, мм

Расчётная масса 1 км кабеля, кг

0,75

25,2

250

3,85

18,4

1,0

19,8

250

3,96

21,0

1,5

13,2

250

4,29

27,0

2,5

8,05

250

5,06

41,7

4

4,89

200

5,94

58,9

6

3,28

170

6,93

86,1

10

2,00

150

8,36

128,0

16

1,21

150

10,12

199,0

25

0,776

110

11,99

301,0

35

0,547

110

13,42

403,0

50

0,394

110

15,51

549,0

70

0,277

90

18,15

755,0

95

0,203

90

20,46

1018,0

120

0,158

90

23,43

1280,0


Цены

Быстрый заказ

Термостойкий кабель РКГМ: цена, описание

  Cечение провода по нагреву и потерям напряжения   Нагрузочная способность провода заданного сечения     Расчет потерь и максимальных параметров линии
  Автомат по линии   Автомат по нагрузке     С учетом автомата по линии   С учетом автомата по нагрузке
  1 фаза, Uф,  ( L+N )   1 фаза, Uф,  ( L+N+PE )   2 фазы, Uл,  ( L1+L2 )   2 фазы, Uл,  ( L1+L2+PE )   3 фазы, Uл,  ( L123 )   3 фазы, Uл,  ( L123+PE )   3 фазы, Uл,  ( L123+N )   3 фазы, Uл,  ( L123+N+PE )
 Напряжение:В,
 Ток: А
 Мощность: КВт Вт
 КПД*cos(φ):
 Сечение: мм2
 Диаметр: мм
  Двигатель 3×400В   Двигатель 230В   Двигатель   ТЭН,лампа 3×400В   ТЭН,лампа 400В   ТЭН,лампа 230В   ТЭН,лампа, 12В   Светодиоды,=12В   ТЭН,лампа   Кондиционер   Стиральная машина   Холодильник   Комп. ,телевизор   Люмин.дросс. 230В   Люмин.элктрн. 230В   Нет автоподстановки
ДлинаМатериалОНП
м   Медь   Алюминий
  ПУЭ, Кабель с ПВХ изоляцией в лотке     ПУЭ, 1-ж. провод в трубе,пучке,коробе     ПУЭ, 1-ж. провод в лотке, свободно   ПУЭ, 1-ж. кабель в воздухе   ПУЭ, N-ж. кабель в воздухе   ПУЭ, N-ж. кабель в земле   ПУЭ, Шнур соединительный   ГОСТ 16442-80, 1-ж. кабель в воздухе   ГОСТ 16442-80, 1-ж. кабель в земле   ГОСТ 16442-80, N-ж. кабель в воздухе   ГОСТ 16442-80, N-ж. кабель в земле
  песчано-глинистая почва вл. > 1%    Песок влажностью > 9%    Нормальные почва и песок вл. 7-9%    песчано-глинистая почва вл. 12-14%    Песок влажностью от 4 до 7%    песчано-глинистая почва вл. 8-12%    Песок влажностью до 4 %    Каменистая почва

Провод РКГМ

КОНСТРУКЦИЯ

  1. Токопроводящая жила скрученая из медных прроволок (класс гибкости 5).
  2. Изоляция из кремнийорганической резины.
  3. Оплётка из кремней органической резины.

ПРИМЕНЕНИЕ

Провод РКГМ имеет изоляцию и оболочку из кремний-органической резины, не содержащей галогены, не распространяет горение, имеет низкое дымо-газовыделение, стоек к воздействию пониженного и повышенного атмосферного давления, вибрации, механическим ударам, к воздействию плесневых грибов, устойчив к озону и солнечной радиации.

Провод РКГМ применяется для выводных концов обмоток температурного класса «Н» электрических машин и аппаратов, при отсутствии воздействия агрессивных сред и масел. А также при монтаже электропроводки в банях и саунах. Провод РКГМ используется для фиксированного монтажа в производстве электронагревательных приборов, электродвигателей, для монтажа внутри осветительной арматуры, электроплит, жарочных шкафов, термошкафов и других устройств, подверженных воздействию повышенных температур, в том числе в тропических условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации и технические характеристики

Номинальное переменное напряжение

до 660 В частотой 40 Гц

Длительно допускаемая температура окружающей среды при эксплуатации

от -60°С до +180°С

Относительная влажность воздуха (при температуре до +35°С)

100%

Строительная длина

сечение 0,75-6 мм2

не менее 100 м

сечение 10-95 мм2

не менее 50 м

Срок службы

не менее 8 лет

Гарантийный срок эксплуатации

2 года

Конструктивные, массо-габаритные и электрические характеристики провода

Сечение кв. мм

Масса меди, кг/км

Масса провода, кг/км

Наружный диаметр, мм

Электрическое сопротивление изоляции, не менее [МОм], при приемке и поставке

Электрическое сопротивление изоляции, не менее [МОм], на период эксплуатации и хранения

0,75

6,91

18,4

3,5

250

2,5

1,0

9,67

21,0

3,6

250

2,5

1,5

13,54

27,0

3,9

250

2,5

2,5

22,25

41,7

4,6

250

2,5

4,0

35,96

58,9

5,4

200

2,0

6,0

54,29

86,1

6,3

170

1,7

10

90,91

128,0

7,6

150

1,5

16

140,15

199,0

9,2

150

1,5

25

222,49

301,0

10,9

110

1,1

35

302,54

403,0

12,2

110

1,1

50

454,03

549,0

14,1

110

1,1

70

614,62

755,0

16,5

90

0,9

95

856,45

1018,0

18,6

90

0,9

120

1068,51

1252,8

21,3

90

0,9

Название: РКГМ
Цвет: Белый
ЦЕНА ЗА: м.
Артикул:  РКГМ

Кол-во:

Провод РКГМ применяется для выводных концов обмоток температурного класса «Н» электрических машин и аппаратов, при отсутствии воздействия агрессивных сред и масел.

Провод РКГМ предназначен для фиксированного монтажа в производстве электронагревательных приборов, электродвигателей, для монтажа внутри осветительной арматуры, электроплит, жарочных шкафов, термошкафов и других устройств, подверженных воздействию повышенных температур, в том числе в тропических условиях. А также при монтаже электропроводки в банях и саунах.



  • Токопроводящая жила — многопроволочная, скрученная из медных проволок (класс гибкости 5).
  • Защитный покров — оплетка из стекловолокна, пропитанная термостойким лаком.
  • Изоляция — кремнийорганическая резина.
  • Провод РКГМ имеет изоляцию и оболочку из кремний-органической резины, не содержащей галогены.
  • Не распространяет горение.
  • Имеет низкое дымо-газовыделение.
  • Стоек к воздействию пониженного и повышенного атмосферного давления, вибрации, механическим ударам, к воздействию плесневых грибов.
  • Устойчив к озону и солнечной радиации.
Наименование Провод термостойкий РКГМ 2,5
Сечение токопроводящей жилы 2,5 мм
Наружный диаметр 4,6 мм
Удельный вес 0,042 кг/м
Радиус изгиба при монтаже 2 наружных диаметра
Номинальное переменное напряжение до 660 В частотой 40 Гц
Длительно допускаемая температура окружающей среды при эксплуатации от -60°С до +180°С
Монтаж при температуре не ниже -15°С
Относительная влажность воздуха (при температуре до +35°С) 100%
Строительная длина не менее 100 м
Срок службы не менее 8 лет

Pocket Games, Inc.

создает новую дочернюю компанию ООО «Крипто»

НЬЮ-ЙОРК, 2 февраля 2018 г. (GLOBE NEWSWIRE) — Через OTC PR Wire — Pocket Games, Inc. (OTC: PKGM) объявляет сегодня, что Совет директоров одобрил создание новой дочерней компании во Флориде, PocketChain, LLC. ., чтобы изучить возможность добычи криптовалюты, существующую на рынке в настоящий момент.

В ходе январской конференции BitCoin в Майами (https: // btcmiami.com /) и закладываем фундамент, чтобы в полной мере воспользоваться этими возможностями. Генеральный директор

Дэвид Ловатт прокомментировал: «Ключ к получению невероятной прибыли от майнинга криптовалюты — это выбор правильной компании для работы; поиск тех партнеров, которые не только понимают рыночные тенденции, но и могут получить максимальную отдачу от майнинга. «Коэффициент выпуска продукции. Мы создали это ООО специально для тестирования этого рынка».

Он продолжил: «Нам необходимо продемонстрировать рост нашим существующим и новым акционерам, и с этой целью мы выслушали многочисленные просьбы о сокращении разрешенной акционерный капитал и будет подавать документы в штат Флорида в феврале. Мы опубликуем дополнительную информацию об этой и других мероприятиях в свое время ».

Компания напоминает акционерам, что единственным источником общедоступной информации о ее деятельности является OTCmarkets.com или ее собственный веб-сайт (www.pocketgamesinc.com).

Акционерам также предлагается найти Pocket Games в Twitter (https://twitter.com/PocketGamesInc), где они смогут увидеть начало нового имиджа корпорации и почувствовать ее новое видение и направление.

О компании Pocket Games, Inc.

Pocket Games, Inc. — альтернативная отчитывающаяся компания на внебиржевом рынке США, торгующаяся под символом PKGM. Имея большой опыт разработки игр и приложений для мобильных устройств и ПК, Pocket Games в настоящее время имеет альтернативные источники дохода.

Заявления прогнозного характера

Этот пресс-релиз может содержать прогнозные заявления, включая информацию о взглядах руководства на будущие ожидания, планы и перспективы Pocket Games, Inc. В частности, при использовании в предыдущем обсуждении слова «полагает», «ожидает», «намеревается», «планирует», «ожидает» или «может» и аналогичные условные выражения предназначены для обозначения прогнозных заявлений. Любые заявления, сделанные в этом пресс-релизе, кроме исторического факта, о действии, событии или развитии, являются прогнозными заявлениями. Эти заявления связаны с известными и неизвестными рисками, неопределенностями и другими факторами, которые могут привести к тому, что результаты Pocket Games, его дочерних компаний и концепций будут существенно отличаться от тех, которые выражены или подразумеваются в таких заявлениях.Неизвестные или непредсказуемые факторы также могут оказать существенное неблагоприятное влияние на будущие результаты Pocket Games. Заявления о перспективах, включенные в этот пресс-релиз, сделаны только на дату его публикации. Pocket Games не может гарантировать будущих результатов, уровня активности, производительности или достижений. Соответственно, вам не следует чрезмерно полагаться на эти прогнозные заявления. Наконец, Pocket Games не берет на себя никаких обязательств по обновлению этих заявлений после даты этого выпуска, за исключением случаев, предусмотренных законом, а также не берет на себя никаких обязательств по обновлению или исправлению информации, подготовленной третьими сторонами, которые не оплачиваются Pocket Games.

Контактное лицо:

Корпоративные офисы

[email protected]

Интернет: www.pocketgamesinc.com.com

Pocket Games, Inc. (OTCBB: PKGM) Начало охвата аналитиками

FAR ROCKAWAY, NY / ACCESSWIRE / 11 февраля 2016/ Pocket Games, Inc. (OTCBB: PKGM), новая сила в социальных играх, завершила свою ранее объявила о приобретении Viximo, платформы социальных игр, за 3,5 миллиона долларов привилегированных акций.Viximo соединяет разработчиков игр с каналами продаж на труднодоступных рынках с помощью своей платформы «Один раз написать и развернуть повсюду». После подключения к платформе Viximo социальные мобильные игры могут быть развернуты в нескольких магазинах по всему миру, что значительно расширит возможности пользователей для разработчиков игр на Западе. Набор инструментов Viximo также позволяет разработчикам повысить вовлеченность пользователей и монетизацию, а также предлагает варианты локализации. На эти рынки ежегодно приходится более 70% мировых расходов на рынок магазинов приложений.Viximo была основана в 2008 году в Бостоне, штат Массачусетс, и получила венчурное финансирование от Northbridge Venture Partners и Sigma Partners. Компания получает доход, получая процент от покупок внутри приложений распространяемых ею игр, а также за счет внутриигровой рекламы и модели увеличения доли дохода с «Премиум-партнерами», предлагая дополнительные услуги, такие как расширенное открытие и глубокая аналитика .

Обязательно прочтите подробный отчет об исследовании с комментариями аналитиков Pocket Games, Inc.(OTCBB: PKGM) перейдите по ссылке. Для просмотра краткого обзора аналитика не требуется никаких затрат: http://broadstreetalerts.com/pkgmanalyst/

ПРЕДУПРЕЖДЕНИЕ ОТВЕТСТВЕННОСТИ

Этот пресс-релиз может содержать определенные прогнозные заявления и информацию, как определено в значении Раздела 27A Закона о ценных бумагах 1933 года и Раздела 21E Закона о фондовых биржах 1934 года, и подпадает под действие положений Safe Harbor, созданных этими разделами. . Этот материал содержит заявления об ожидаемых будущих событиях и / или финансовых результатах, которые носят прогнозный характер и подвержены рискам и неопределенностям.Такие прогнозные заявления по определению связаны с рисками, неопределенностями и другими факторами, которые могут привести к тому, что фактические результаты, показатели или достижения рассматриваемой компании в этом отчете будут существенно отличаться от заявлений, сделанных здесь.

ПРОЦЕДУРА СООТВЕТСТВИЯ

Контент исследуется, пишется и рецензируется в максимально возможной степени. Информация в этом выпуске проверена фактами и подготовлена ​​Робертом Боровски. Сторонний поставщик исследовательских услуг, представленный Робертом Боровски, предоставил Broad Street Alerts эту статью или отчет.Однако мы всего лишь люди и склонны ошибаться. Если вы заметили какие-либо ошибки или упущения, сообщите нам об этом ниже. Broad Street Alerts не имеет права налагать вето, вмешиваться или изменять статьи, документы или отчет после того, как они были созданы и проверены сторонним поставщиком исследований в лице Роберта Боровски. Соответствующая Компания не выплачивала компенсацию Broad Street Alerts или Роберту Боровски за создание или распространение этого отчета. Broad Street Alerts — это сторона, ответственная за выпуск пресс-релиза и размещение полного аналитического отчета на веб-сайте Broad Street Alerts.Роберт Боровски является автором исследовательского отчета. Эта информация предназначена для повышения осведомленности о бренде Broad Street Alerts среди наших подписчиков и инвесторов.

Если вы хотите, чтобы наша команда более подробно рассмотрела вашу компанию, или вы хотите узнать больше о наших услугах, свяжитесь с нами по адресу [адрес электронной почты защищен]. По любым срочным вопросам или вопросам обращайтесь к нам по адресу [электронная почта защищена].

НЕ ФИНАНСОВЫЕ КОНСУЛЬТАЦИИ

Broad Street Alerts не дает никаких гарантий, явных или подразумеваемых, в отношении точности, полноты или пригодности для цели (инвестиционной или иной) информации, представленной в этом документе. Эта информация не должна рассматриваться как личный финансовый совет. Читателям рекомендуется проконсультироваться со своим личным финансовым консультантом, прежде чем принимать какие-либо решения о покупке, продаже или хранении любых ценных бумаг, упомянутых здесь.

ОТСУТСТВИЕ ГАРАНТИЙ ИЛИ ОТВЕТСТВЕННОСТИ

Broad Street Alerts не несет ответственности за какие-либо ошибки, которые могут возникнуть во время печати этого документа, или за любые ошибки, ошибки или недочеты Broad Street Alerts компенсировала Роберту Боровски до двухсот пятидесяти долларов за права на распространение для аналитиков. отчет.Компания Broad Street Alerts не несет ответственности за любые прямые, косвенные или косвенные убытки, возникшие в результате использования этого документа. Broad Street Alerts прямо отказывается от какой-либо фидуциарной ответственности или обязательств за любые финансовые или иные последствия, возникающие в результате использования информации, содержащейся в этом документе. Broad Street Alerts не (1) гарантирует точность, своевременность, полноту или правильную последовательность информации и (2) не гарантирует каких-либо результатов от использования информации.Включенная информация может быть изменена без предварительного уведомления.

CFA (R) и Chartered Financial Analyst (R) являются зарегистрированными товарными знаками, принадлежащими CFA Institute.

ИСТОЧНИК: Broad Street Alerts

Тендер правительства Российской Федерации на … Расширение провода Mg 4 M 50 трубы Hb-0,75 класса 4

AO FOR ECH объявил тендер на … Развернуть Провод Mg 4 M 50 Труба Hb-0,75 Class 4 1000 V M 100 Характеристики Hb-1.0 Класс 3 1000 В M 100 Труба питания Hb-1,5 Класс 3 1000 В Труба M 100 Nvm-0,75 Класс 3 1000 В M 100 Труба Pv1 1,5 M 100 Pv …. Местоположение проекта — Российская Федерация и тендер закрывается 2 апреля 2021 года. Номер тендерного объявления — 2621193, а номер ссылки TOT — 51762945. Участники торгов могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Российская Федерация

Резюме:… Расширить провод Mg трубы 4 M 50 для Hb-0,75 класса 4 1000 VM 100 Характеристики Hb-1.0 Class 3 1000v M 100 Power Pipe of Hb-1,5 Class 3 1000v M 100 Power pipe Nvm-0,75 Класс 3 1000 В M 100 Труба Pv1 1,5 M 100 Pv …

Срок: 02 апреля 2021 г.

Реквизиты покупателя

Покупатель: AO FOR ECH
Россия
[Отказ от ответственности: точные сведения об организации / тендере см. В объявлении о тендере.]
Российская Федерация
Электронная почта: [email protected]

Прочая информация

ТОТ Ссылка: 51762945

Номер документа. №: 2621193

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Описание: — … Развернуть проволоку мг 4 м 50 труба HV-0,75 класс 4 1000 ВМ 100 Силовая труба HB-1.0 класс 3 1000V M 100 Силовая труба HB-1,5 класс 3 1000V M 100 труба NVM-0,75 Class 3 1000V M 100 PV1 100 PV1 10 PV1 1×0,75 м 100 PV3 PV3 1,5 M 300 PV3 PV3 1X2,5 0,5 M 1000 PVS 3×2,5-0,38 M PVS 100 Power Pugving (A) -Ls 1×1,5 черный M 100 POST 10,0 кг 60 POST 4,0 кг 20 упаковок в минуту 2,5 м 100 Станок Дата окончания: — 02.04.2021 Дата публикации: 29.03.2021 13:29 Ответственное лицо: Клюев Олег Николаевич

Кабели / комплекты шнуров и розеток TURCK DeviceNet

DeviceNet , технические характеристики тонкого кабеля • Кабель, отвечающий требованиям ODVA для тонкого кабеля или кабеля типа 1, обычно используемого в качестве ответвительного кабеля до максимальной длины до 6 метров (20 футов), или магистрального кабеля в сетях длиной до Максимальная длина 100 метров (328 футов) Скорость передачи данных Максимальная длина магистрали 125 кбод 100 метров (328 футов) Сертификаты типа 572 AWM 2464 75 ° C 300 В 577 AWM 2464 75 ° C 300 В 578 AWM 2464 75 ° C 300 В 5715 AWM 2095 80 ° C 300 В 5725 AWM 21080 75 ° C 300 В 5732 AWM 20626 80 ° C 600 В NEC PLTC CEC AWM-I / II A / B FT4 NEC PLTC CEC AWM-I / II A / B FT4 NEC PLTC / CL2 CEC CMG NEC AWM CEC AWM-I / II A / B FT1 NEC AWM NEC AWM CEC AWM-I / II A / B FT4 Куртка AWG Цветовой код 2/22 AWG BK / RD 2/22 AWG BK / RD 2/22 AWG BK / RD 2/22 AWG BK / RD 2/22 AWG BK / RD 2/22 AWG Пара данных пары питания BK / RD Наружная оболочка экранирует объемный кабель Изоляция DCR (/ 1000 футов) 18. 1 Ом ПВХ 16,9 Ом ПВХ 18,1 Ом ПВХ 16,5 Ом ПВХ 16,5 Ом PE 16,5 Ом ПВХ AWG Цветовой код 2/22 AWG BU / WH 2/22 AWG BU / WH 2/22 AWG BU / WH 2/22 AWG BU / WH 2 / 24 AWG BU / WH 2/22 AWG BU / WH Общий экран из фольги, оплетка, экран, дренажный провод, экран из фольги, длина падения Максимальная суммарная 156 метров (512 футов) 250 кбод 100 метров (328 футов) 6 метров (20 футов) 78 метров (футов) ) 500 кбод 100 метров (328 футов) 39 метров (футов) DCR (/ 1000 футов) Изоляция 18,1 Ом PE 16,9 Ом PE 18,1 Ом PE 16,5 Ом PE 27,7 Ом PE 16.5 Ом PE Материал Цвет Номинальный наружный диаметр ПВХ светло-серый 7,2 мм (0,285 дюйма) ПВХ светло-серый 8,4 мм (0,330 дюйма) ПВХ светло-серый 7,8 мм (0,310 дюйма) ПВХ светло-серый 6,0 мм (0,235 дюйма) PUR фиолетовый 7,1 мм (0,280 дюйма) TPE Угольно-серый 9,3 мм (0,35 дюйма) Тип Дренажная проволока Фольга 22 AWG Фольга / оплетка 22 AWG Фольга / оплетка 22 AWG Фольга (только данные) 22 AWG Фольга / оплетка 22 AWG Фольга / оплетка 22 AWG * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.† См. Стр. A7 относительно характеристик flexlife ®. †† Нулевой галоген: согласно DIN VDE 0472 часть 815 + IEC 60754-1 Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [email protected] Синий Белый Черный Красный Data Power Part Количество / Вес / 300 M RB50603- * M 44 фунта. RB50629- * M 65 фунтов. flexlife-10 ® † RB50651- * M 51 фунт. RB50764- * M 26 фунтов. RB50994- * M 50 фунтов. Без галогенов †† RB51296- * M 68 фунтов. ® † flexlife weldlife † DeviceNet Media

TURCK DeviceNet Cables

  • Dev

    iceN

    etM

    edia

    Кабель, соответствующий требованиям ODVA Thin orType 1 Cable

    Обычно используется как Отводной кабель до максимальной длины 6 метров (20 футов) или магистральный кабель в сетях до максимальной длины 100 метров (328 футов)

    DeviceNet, спецификации тонкого кабеля

    Типовые сертификаты Пара силовых пар Наружная оболочка экранирует большой кабель

    Деталь Номер / Вес / 300 м

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал. D.

    TypeDrain Wire

    572AWM 2464

    75C 300 В

    NEC PLTCCEC AWM-I / II A / B FT4

    2/22 AWGBK / RD

    18,1 Ом PVC

    2/22 AWGBU 18,1 Ом PE

    ПВХ светло-серый 7,2 мм (0,285 дюйма)

    Фольга22 AWG

    RB50603- * M44 фунта

    577AWM 2464

    75C 300 Вольт

    NEC PLTCCEC AWM-I / II A / B FT4

    2/22 AWGBK / RD

    16,9 Ом PVC

    2/22 AWGBU / WH

    16.9 Ом PE

    ПВХ светло-серый 8,4 мм (0,330 дюйма)

    Фольга / оплетка 22 AWG

    RB50629- * M65 фунтов.

    flexlife-10

    578AWM 2464

    75C 300 В

    NEC PLTC / CL2CEC CMG

    2/22 AWGBK / RD

    18,1 Ом PVC

    2/22 AWGBU / WH 9000 Grey 9000 Grey

    2/22 AWGBU / WH 9000 Grey 9000 0,8 мм (0,310 дюйма)

    Пленка / оплетка22 AWG

    RB50651- * M51 фунт.

    5715AWM 2095

    80C 300 В

    NEC AWMCEC AWM-I / II A / B FT1

    2/22 AWGBK / RD

    16.5 Ом PVC

    2/22 AWGBU / WH

    16,5 Ом PE

    PVC Light Grey 6,0 мм (0,235 дюйма)

    Фольга (только данные) 22 AWG

    RB50764- * M26 фунтов

    5725AWM 21080

    75C 300 В NEC AWM

    2/22 AWGBK / RD

    16,5 ОмPE

    2/24 AWGBU / WH

    27,7 Ом PE

    PUR Фиолетовый 7,1 мм Оплетка22 AWG

    RB50994- * M50 фунтов.

    Без галогенов

    5732AWM 20626

    80C 600 В

    NEC AWMCEC AWM-I / II A / B FT4

    2/22 AWGBK / RD

    16.5 Ом PVC

    2/22 AWGBU / WH

    16,5 Ом PE

    TPE CharcoalGrey

    9,3 мм (0,35 дюйма)

    Фольга / оплетка22 AWG

    RB51296- * M68 фунтов.

    flexlife

    weldlife

    * Указывает длину в метрах. Стандартные длины кабеля — 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров оттуда. Для получения информации о другой длине обратитесь на завод.

    См. Стр. A7 относительно характеристик гибкости. Нулевой галоген: согласно DIN VDE 0472 часть 815 + IEC 60754-1

    Скорость передачи данных Максимальная длина магистрали Длина падения

    Максимальная суммарная

    125 кбод 100 метров (328 футов)

    6 метров (20 футов)

    156 метров (512 футов)

    250 кбод 100 метров (328 футов) 78 метров (футов)

    500 кбод 100 метров (328 футов) 39 метров (футов)

    BlueWhiteBlackRed

    Jacket

    Общий экран из фольги

    Power

    Braid Shield

    Экран из фольги

    Дренажный провод

    Данные

    Телефон: 800. 894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [email protected]

  • Кабель, соответствующий требованиям ODVAMid или кабеля типа III

    Обеспечивает большую гибкость при использовании в качестве магистрального кабеля до Максимальная длина 300 метров (984 фута)

    DeviceNet, технические характеристики среднего кабеля

    Сертификаты типа

    Пара данных пары питания Внешняя оболочка экранирует большой кабель

    Номер детали / вес / 300 м

    Код цвета

    DCR (/ 1000 футов) Изоляция

    AWG Код цвета

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал O.D.

    TypeDrain Wire

    5711AWM 2464

    80C 300 В

    NEC PLTCCEC AWM-I / II A / B FT4

    2/16 AWGBK / RD

    4,1 Ом PVC

    2/20 AWGBU0007 WH 11,2 Ом PE

    PVC Light Grey 8,4 мм (0,330 дюйма)

    Фольга 20 AWG

    RB50721- * M65 фунтов.

    A

    5722AWM 2464

    75C 300 Вольт

    NEC PLTCCEC AWM-I / II A / B FT4

    2/17 AWGBK / RD

    5,2 Ом SR-PVC

    2/20 AWGBU0007

    . 4 Ом PE

    PVC Light Grey 8,9 мм (0,350 дюйма)

    Фольга 20 AWG

    RB50876- * M71 фунт.

    flexlife-10 A

    5723AWM 2023380C 300 В

    NEC AWMCEC AWM-I / II A / B FT1

    2/17 AWGBK / RD

    5,2 Ом PVC

    2/20 AWGBU / WH 9.40004

    PUR Light Grey 8,4 мм (0,330 дюйма)

    Foil20 AWG

    RB50877- * M60 фунтов.

    flexlife-10 A

    5721A75C 300 Вольт

    NEC PLTC / CMCEC CMG HL ABCD

    2/18 AWGBK / RD

    6.7 Ом PVC

    2/20 AWGBU / WH

    10,4 Ом PE

    ПВХ светло-серый 14,9 мм (0,585 дюйма) алюминиевая броня

    Фольга / броня 20 AWG

    RB50859- * M101 фунт.

    armorfast B

    5731AWM 2062680C 300 В

    NEC AWMCEC AWM-I / II A / B FT1

    2/16 AWGBK / RD

    4,1 Ом PVC

    2/20 AWGBU / WH

    10,4 Угольно-серый 10 мм (0,394 дюйма)

    Пленка / спираль Нет

    RB51235- * M95 фунтов.

    flexlife

    weldlife

    A

    * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.

    См. Стр. A7 для получения информации о сроках службы и сварке.

    Скорость передачи данных Максимальная длина соединительной линии

    125 кбод 300 метров (984 фута)

    250 кбод 250 метров (820 футов)

    500 кбод 100 метров (328 футов)

    Рисунок ABlueWhiteBlackRed

    Рисунок BBlueWhiteBlackRed

    Рисунок BBlueWhiteor4 9000Red

    Foil Shield

    Braid Shield

    Jacket

    Power

    Drain Wire

    Data

    Jacket

    Drain Wire

    Power

    Data

    Foil Shield

    Внутренняя оболочка

    Общая пленка Phone

    800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [email protected]

  • Dev

    iceN

    etM

    edia

    DeviceNet, спецификации толстого кабеля

    Тип данных для пары Пара Наружная оболочка экранирует объемный кабель

    Номер детали / Вес / 300 м

    AWGЦветовой код

    DCR (/ 1000 футов) Изоляция

    AWGЦветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал. D.

    TypeDrain Wire

    575AWM 20233

    80C 300 В

    NEC AWMCEC AWM-I / II A / B FT1

    2/15 AWGBK / RD

    3,3 Ом PVC

    2/18 AWGBU / 6,5 Ом PE

    PUR Light Grey 10,4 мм (0,409 дюйма)

    Фольга / оплетка 18 AWG

    RB50633- * M94 фунта.

    579AWM 2570

    75C 300 Вольт

    NEC PLTC / CL2CEC CMG

    2/15 AWGBK / RD

    3,2 Ом PVC

    2/18 AWGBU / WH

    6.5 Ом PE

    ПВХ светло-серый 11,3 мм (0,445 дюйма)

    Фольга / оплетка 18 AWG

    RB50652- * M122 фунта.

    572075C 600 В

    NEC TC2 / 16 AWG

    BK / RD4,9 Ом

    PVC2 / 18 AWG

    BU / WH6,9 Ом

    PEPVC Light Grey13 мм (0,515 дюйма)

    67 Фольга / оплетка AWG

    RB50793- * M168 фунтов.

    5726AWM 21080

    70C 300 В NEC AWM

    2/15 AWGBK / RD

    3,2 Ом PE

    2/18 AWGBU / WH

    6.9 Ом PE

    PUR Фиолетовый 11,2 мм (0,449 дюйма)

    Фольга / оплетка 18 AWG

    RB51038- * M150 фунтов.

    Без галогенов

    572775C 300 В

    NEC PLTCCEC AWM-I / II A / B FT4

    2/15 AWGBK / RD

    3,44 Ом PVC

    2/18 AWGBU / PVC WH

    7,06 Светло-серый 13,7 мм (0,540 дюйма)

    Фольга / спираль Нет

    RB51106- * M157 фунтов

    flexlife-10

    5730AWM 20626

    80C 300 В

    NEC AWMCEC AWM-I / II A4

    2/15 AWGBK / RD

    3.44 Ом PVC

    2/18 AWGBU / WH

    7,06 Ом PE

    TPE Grey 10,4 мм (0,413 дюйма)

    Фольга / оплетка 18 AWG

    RB51231- * M110 фунтов на гибкость

    Срок службы при сварке

    Обозначает продолжительность сварного шва 9000 м. Стандартные длины кабеля — 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров. Для получения информации о другой длине обратитесь на завод.

    См. Стр. A7 для получения информации о сроках службы и сварке. Нулевой галоген: согласно DIN VDE 0472 часть 815 + IEC 60754-1

    Максимальная скорость передачи данных

    Длина магистрали Максимальная длина магистрали

    (5720)

    125 Кбод 500 метров (1640 футов) 420 метров (1378 футов)

    2 250 Кбод 250 метров (820 футов) 200 метров (656 футов)

    500 кбод 100 метров (328 футов) 100 метров (328 футов)

    BlueWhiteBlackRed

    Foil Shield

    Foil Shield

    JacketDrain Wire

    Power

    Data Кабель

    , соответствующий требованиям ODVAThick или кабель типа II

    Он обеспечивает максимальную мощность для сети при использовании в качестве магистрального кабеля до максимальной стандартной длины кабеля 500 метров (1640 футов)

    Телефон: 800. 894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [email protected]

  • minifast eurofast (только тонкий / средний)

    Штифт (штекер) Гнездо (гнездо) Штифт (штекер)

    RSM WSM RKM WKM RSC

    Без покрытия

    RSM 57x- * M WSM 57x- * M RKM 57x- * M WKM 57x- * M RSC 57x- * M

    min

    ifast

    Pin

    (Mal

    e)

    RSM

    RSM RSM 57x- * M RSM WSM 57x- * M RSM RKM 57x- * M RSM WKM 57x- * M RSM RSC 57x- * M

    WSM

    WSM WSM 57x- * M WSM RKM 57x- * M WSM WKM 57x- * M WSM RSC 57x- * M

    Носок

    et (F

    emal

    e)

    RKM

    RKM RKM 57x- * M RKM WKM 57x- * M RKM WKM 57x- * M RSC 57x- * M

    WKM

    WKM WKM 57x- * M WKM RSC 57x- * M

    euro

    fast

    (Thi

    n / M

    idO

    Pin

    Mal

    e)

    RSC

    RSC RSC 57x- * M 90 004

    WSC

    Sock

    et (F

    emal

    e)

    RKC

    WKC

    1 2543

    1

    2

    3

    40007

    8

    DeviceNet, матрица выбора кабеля / шнура

    Распиновка minifast eurofast

    1. Оголенный (экранированный дренажный провод) 2. Красный (+ напряжение) 3. Черный (- Напряжение) 4. Белый (CAN_H) 5. Синий (CAN_L)

    Женский Женский Мужской

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [email protected]

    Не печатайте набираемый текст См. Габаритные чертежи на страницах G11 — G12. * Указывает длину в метрах. X Указывает тип кабеля. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями набора / кабеля. Стандартные длины кабеля: 1, 2, 4, 5, 6, 8, 10, 15 и +5 с шагом метра оттуда.Для получения информации о другой длине проконсультируйтесь с заводом-изготовителем. Для стяжных гаек из нержавеющей стали измените номер детали RSM … на RSV, WSM … на WSV.

  • Dev

    iceN

    etM

    edia

    eurofast (только тонкий / средний) minifast Переборка eurofast Переборка (только тонкая)

    Штифт (папа) Гнездо (гнездо) Штифт (штырь) (Папа) Розетка (розетка)

    WSC RKC WKC RSFP RKFP FSFD FKFD

    WSC 57x- * M RKC 57x- * M WKC 57x- * M RSFP 57x- * M RKFP 57x- * M FSFD 57x- * M FKFD 57x — * M

    RSM WSC 57x- * M RSM RKC 57x- * M RSM WKC 57x- * M RSM RSFP 57x- * M RSM RKFP 57x- * M RSM FSFD 57x- * M RSM FKFD 57x- * M

    WSM W

    • Кабели Turck Devicenet [jlk9x296g045]

    DeviceNet ™, характеристики тонкого кабеля • Кабель, соответствующий требованиям ODVA Thin или кабеля типа 1

    • Обычно используется как ответвительный кабель максимальной длины

    Среда DeviceNet

    длиной 6 метров (20 футов) или магистральный кабель в сетях длиной до Максимальная длина 100 метров (328 футов) Дренажный провод оболочки Синий Белый Черный Красный

    Data Power

    Фольгированный экран Общий экран из фольги Оплетка

    Скорость передачи данных

    Максимальная длина магистрали

    125 Кбод

    100 метров (328 футов)

    250 кбод

    100 метров (328 футов)

    500 кбод

    100 метров (328 футов)

    156 метров (512 футов) 6 метров (20 футов)

    572 AWM 2464 75 ° C 300 В

    577 AWM 2464 75 ° C 300 В

    578 AWM 2464 75 ° C 300 В

    5715 AWM 2095 80 ° C 300 В

    Допуски

    5732 AWM 20626 80 ° C 600 В

    Пара данных

    Внешний Жак ket

    Экраны

    Номер по каталогу / вес объемного кабеля / 300 м

    Цветовой код AWG

    DCR (/ 1000 футов) Изоляция

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал. D.

    Тип дренажный провод

    NEC PLTC CEC AWM-I / II A / B FT4

    2/22 AWG BK / RD

    18,1 Ом PVC

    2/22 AWG BU / WH

    18,1 Ом PE

    ПВХ светло-серый 7,2 мм (0,285 дюйма)

    Пленка 22 AWG

    RB50603- * M 44 фунта.

    NEC PLTC CEC AWM-I / II A / B FT4

    2/22 AWG BK / RD

    ПВХ 16,9 Ом

    2/22 AWG BU / WH

    16,9 Ом PE

    ПВХ светло-серый 8,4 мм ( 0,330 дюйма)

    Пленка / оплетка 22 AWG

    RB50629- * M 65 фунтов.flexlife-10 ® †

    NEC PLTC / CL2 CEC CMG

    2/22 AWG BK / RD

    18,1 Ом ПВХ

    2/22 AWG BU / WH

    18,1 Ом PE

    ПВХ Светло-серый 7,8 мм (. 310 дюймов)

    Фольга / оплетка 22 AWG

    RB50651- * M 51 фунт.

    NEC AWM CEC AWM-I / II A / B FT1

    2/22 AWG BK / RD

    ПВХ 16,5 Ом

    2/22 AWG BU / WH

    16,5 Ом PE

    ПВХ светло-серый 6,0 мм ( 0,235 дюйма)

    Фольга (только данные) 22 AWG

    RB50764- * M 26 фунтов

    NEC AWM

    2/22 AWG BK / RD

    16,5 Ом PE

    2/24 AWG BU / WH

    27,7 Ом PE

    PUR фиолетовый 7,1 мм (0,280 дюйма)

    Фольга / оплетка 22 AWG

    RB50994- * M 50 фунтов. Без галогенов † †

    NEC AWM CEC AWM-I / II A / B FT4

    2/22 AWG BK / RD

    16,5 Ом PVC

    2/22 AWG BU / WH

    16,5 Ом PE

    TPE Угольно-серый 9,3 мм (0,35 дюйма)

    Пленка / оплетка 22 AWG

    RB51296- * M 68 фунтов.flexlife ® † weldlife ™ †

    5725 AWM 21080 75 ° C 300 Вольт

    78 метров (футов) 39 метров (футов)

    Тип пары питания

    Совокупный

    * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод. ® † См. Стр. A7 для получения информации о характеристиках flexlife. †† Без галогена: согласно DIN VDE 0472 часть 815 + IEC 60754-1

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [адрес электронной почты защищен]

    DeviceNet ™, Технические характеристики кабеля среднего уровня • Кабель, соответствующий требованиям ODVA Mid или кабеля типа III

    Дренажный провод оболочки

    • Обеспечивает большую гибкость при использовании в качестве магистрального кабеля до максимума Длина 300 метров (984 фута)

    Синий Белый Черный Красный

    Рисунок A

    Data Power

    Плетеный экран из фольги

    Куртка

    Дренажный провод внутренней оболочки алюминиевой брони Синий Белый Черный Красный

    Рисунок B

    Данные Мощность

    Foil Shield

    Скорость передачи данных

    Максимальная длина магистрали

    125 кбод

    300 метров (984 фута)

    250 кбод

    250 метров (820 футов)

    500 328 кбод

    100 метров (футов)

    Общий экран из фольги

    Тип пары питания

    Одобрения

    5711 AWM 2464 80 ° C 300 В

    5722 AWM 2464 75 ° C 300 В

    5723 AWM 20 233 80 ° C 300 Вольт

    5721A 75 ° C 300 Вольт

    5731 AWM 20626 80 ° C 300 Вольт

    Пара данных

    Наружная оболочка

    Экраны

    Общий номер кабеля / рисунок Вес / 300 м

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал O. D.

    Тип Дренажный провод

    NEC PLTC CEC AWM-I / II A / B FT4

    2/16 AWG BK / RD

    4,1 Ом PVC

    2/20 AWG BU / WH

    11,2 Ом PE

    ПВХ светло-серый 8,4 мм (0,330 дюйма)

    Пленка 20 AWG

    RB50721- * M 65 фунтов.

    A

    NEC PLTC CEC AWM-I / II A / B FT4

    2/17 AWG BK / RD

    5,2 Ом SR-PVC

    2/20 AWG BU / WH

    10,4 Ом PE

    PVC Светло-серый 8,9 мм (0,350 дюйма)

    Пленка 20 AWG

    RB50876- * M 71 фунт.flexlife-10 ® †

    A

    NEC AWM CEC AWM-I / II A / B FT1

    2/17 AWG BK / RD

    5,2 Ом PVC

    2/20 AWG BU / WH

    10,4 Ом PE

    PUR Light Grey 8,4 мм (0,330 дюйма)

    Пленка 20 AWG

    RB50877- * M 60 фунтов. flexlife-10 †

    A

    NEC PLTC / CM CEC CMG HL ABCD

    2/18 AWG BK / RD

    6,7 Ом ПВХ

    2/20 AWG BU / WH

    10,4 Ом PE

    ПВХ Светло-серый 14,9 мм (0,585 дюйма), алюминиевая броня

    Фольга / броня 20 AWG

    RB50859- * M 101 фунт. Armorfast ®

    B

    NEC AWM CEC AWM-I / II A / B FT1

    2/16 AWG BK / RD

    4,1 Ом PVC

    2/20 AWG BU / WH

    10,4 Ом PE

    TPE Угольно-серый 10 мм (0,394 дюйма)

    Пленка / спираль Нет

    RB51235- * M 95 фунтов. flexlife † weldlife ™ †

    A

    * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод. ® † См. Стр. A7 для получения информации о сроках службы при изгибе и сварке.

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, Характеристики толстого кабеля • Кабель, соответствующий требованиям ODVA Thick или кабеля типа II

    • Обеспечивает максимальную мощность сети

    Jacket

    Среда DeviceNet

    При использовании в качестве магистрального кабеля Максимальная стандартная длина кабеля до 500 метров (1640 футов)

    Дренажный провод Синий Белый Черный Красный

    Данные Мощность

    Экран из фольги Общий экран из фольги

    Скорость передачи данных

    Максимальная длина магистрали

    Максимальная длина магистрали (5720)

    125 кбод

    500 метров (1640 футов)

    420 метров (1378 футов)

    250 кбод

    250 кбод

    250 кбод

    250 метров (820 футов)

    200 метров (656 футов)

    500 кбод

    100 метров (328 футов)

    100 метров (328 футов)

    Тип пары питания

    575 AWM 20233 80 ° C 300 Вольт

    579 AWM 2570 75 ° C 300 В

    5720 75 ° C 600 В

    Допуски

    5727 75 ° C 300 В

    5730 AWM 20626 80 ° C 300 В

    Наружная оболочка

    Экраны

    Часть кабеля Номер / Вес / 300 м

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал. D.

    Тип Дренажный провод

    NEC AWM CEC AWM-I / II A / B FT1

    2/15 AWG BK / RD

    3,3 Ом PVC

    2/18 AWG BU / WH

    6,5 Ом PE

    PUR Светло-серый 10,4 мм (0,409 дюйма)

    Пленка / оплетка 18 AWG

    RB50633- * M 94 фунта.

    NEC PLTC / CL2 CEC CMG

    2/15 AWG BK / RD

    3,2 Ом PVC

    2/18 AWG BU / WH

    6,5 Ом PE

    ПВХ светло-серый 11,3 мм (0,445 дюйма)

    Фольга / оплетка 18 AWG

    RB50652- * M 122 фунта.

    NEC TC

    2/16 AWG BK / RD

    4,9 Ом PVC

    2/18 AWG BU / WH

    6,9 Ом PE

    ПВХ светло-серый 13 мм (0,515 дюйма)

    Фольга / оплетка 16 AWG

    RB50793- * M 168 фунтов.

    NEC AWM

    2/15 AWG BK / RD

    3,2 Ом PE

    2/18 AWG BU / WH

    6,9 Ом PE

    PUR фиолетовый 11,2 мм (0,449 дюйма)

    Фольга / оплетка 18 AWG

    RB51038- * M 150 фунтов. Без галогенов ††

    NEC PLTC CEC AWM-I / II A / B FT4

    2/15 AWG BK / RD

    3. 44 Ом ПВХ

    2/18 AWG BU / WH

    7,06 Ом PE

    ПВХ светло-серый 13,7 мм (0,540 дюйма)

    Фольга / спираль Нет

    RB51106- * M 157 фунтов flexlife-10 ® †

    NEC AWM CEC AWM-I / II A / B FT1

    2/15 AWG BK / RD

    3,44 Ом PVC

    2/18 AWG BU / WH

    7,06 Ом PE

    TPE Серый 10,4 мм (0,413 дюйма )

    Фольга / оплетка 18 AWG

    RB51231- * M 110 фунтов. flexlife † † weldlife ™

    5726 AWM 21080 70 ° C 300 В

    Пара данных

    * Указывает длину в метрах.Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине проконсультируйтесь с заводом-изготовителем. † См. Стр. A7 для информации о характеристиках flexlife ® и времени сварки. †† Нулевой галоген: согласно DIN VDE 0472 часть 815 + IEC 60754-1

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, кабель / Матрица выбора кабеля minifast ®

    eurofast ® (только тонкий / средний)

    Штырь (штыревой) 1

    Гнездо (штыревой)

    2

    3

    Штифт (штырьковый)

    4

    5

    RSM

    WSM

    RKM

    WKM

    RSC

    RSM 57x- * M

    WSM 57x- * M

    RKM 57x- * M

    WKM 57x- * M 570004

    MSC

    RSC RSM 57x- * M

    RSM WSM 57x- * M

    RSM RKM 57x- * M

    RSM WKM 57x- * M

    RSM RSC 57x- * M

    WSM WSM 57x- * M

    WSM RKM 57x — * M

    WSM WKM 57x- * M

    WSM RSC 57x- * M

    RKM RKM 57x- * M

    RKM WKM 57x- * M

    RKM RSC 57x- * M

    WKM * WKM M

    WKM RSC 57x- * М

    Без покрытия

    RSM 2

    minifast

    Штифт (штыревой)

    1

    Гнездо (гнездо)

    WSM 3 RKM 4 WKM

    Штифт (штырь)

    RSC RSC 57x- * M RSC 57x- * M RSC WSC

    Розетка (розетка)

    eurofast (только тонкий / средний)

    5

    7 RKC 8 WKC

    Габаритные чертежи см. На страницах G11 — G12.* Указывает длину в метрах. x Указывает тип кабеля. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями шнура / кабеля. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод. Для стяжных гаек из нержавеющей стали измените номер детали RSM … на RSV, WSM … на WSV. minifast Male

    Распиновка, розетка

    1. Оголенный (экранированный дренажный провод) 2. Красный (+ напряжение) 3. Черный (- Напряжение) 4. Белый (CAN_H) 5.Синий (CAN_L)

    eurofast Male

    Female

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, штырь матрицы выбора кабеля / шнура (Папа)

    Гнездо (гнездо) 7

    6

    Штифт переборки minifast ® (наружная)

    8

    9

    Переборка eurofast (только тонкая)

    Гнездо (гнездо)

    Штифт (штырь) 11

    10

    Гнездо (розетка) 12

    WSC

    RKC

    WKC

    RSFP

    RKFP

    FSFD

    FKFD

    WSC 57x- * M

    WSC 57x- * M

    M

    RSFP 57x- * M

    RKFP 57x- * M

    FSFD 57x- * M

    FKFD 57x- * M

    RSM WSC 57x- * M

    RSM RKC 57x- * M

    x RSM — * M

    RSM RSFP 57x- * M

    RSM RKFP 57x- * M

    RSM FSFD 57x- * M

    RSM FKFD 57x- * M

    90 007 WSM WSC 57x- * M

    WSM RKC 57x- * M

    WSM WKC 57x- * M

    WSM RSFP 57x- * M

    WSM RKFP 57x- * M

    WSM FSFD 57x- * M

    FKFD 57x- * M

    RKM WSC 57x- * M

    RKM RKC 57x- * M

    RKM WKC 57x- * M

    RKM RSFP 57x- * M

    RKM RKD FSF 57x- * M 9000M

    — * M

    RKM FKFD 57x- * M

    WKM WSC 57x- * M

    WKM RKC 57x- * M

    WKM WKC 57x- * M

    WKM RSFP 57x- * M

    9K0007 WKM M

    WKM FSFD 57x- * M

    WKM FKFD 57x- * M

    RSC WSC 57x- * M

    RSC RKC 57x- * M

    RSC WKC 57x- * M

    RSC RSFP 57x-

    RSC RKFP 57x- * M

    RSC FSFD 57x- * M

    RSC FKFD 57x- * M

    WSC WSC 57x- * M

    WSC RKC 57x- * M

    WSC WKC 57x- * MSC0004 RSFP 57x- * M

    WSC RKFP 57x- * M

    WSC FSFD 57x- * M

    WSC FKFD 57x- * M

    90 007 RKC RKC 57x- * M

    RKC WKC 57x- * M

    RKC RSFP 57x- * M

    RKC RKFP 57x- * M

    RKC FSFD 57x- * M

    RKC FKFD 9000 57x- * M WKC 57x- * M

    WKC RSFP 57x- * M

    WKC RKFP 57x- * M

    WKC FSFD 57x- * M

    WKC FKFD 57x- * M

    Телефон: 800. 894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet Media

    eurofast ® (только тонкий / средний)

    DeviceNet ™, матрица выбора набора кабелей с открытым разъемом minifast ®

    eurofast ®

    Штифт (штыревой) 1

    13

    Гнездо (штырь) 3

    2

    Штифт (штырь)

    4

    5

    RSM

    WSM

    RKM

    CBC5 57x- * M

    RSM CBC5 57x- * M

    WSM CBC5 57x- * M

    RKM CBC5 57x- * M

    WKM CBC5 57x- * M

    RSC CBC5 57x-0007 M

    — * M

    RSM BK52C 57x- * M

    WSM BK52C 57x- * M

    RKM BK52C 57x- * M

    WKM BK52C 57x- * M

    RSC BK52C 57x- * M

    BK52, тонкий Средний и толстый кабель

    Только тонкий кабель

    Габаритные чертежи см. На страницах G10 — G12.* Указывает длину в метрах. x Указывает тип кабеля. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями шнура / кабеля. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод. Для накидной гайки из нержавеющей стали: измените номер детали (RSM … на RSV, RSC … на RSCV).

    minifast Male

    Распиновка, розетка

    1. Голый (заземляющий провод утечки) 2. Красный (+ напряжение) 3. Черный (- напряжение) 4.Белый (CAN_H) 5. Синий (CAN_L)

    eurofast Male

    Female

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, Таблица выбора кабеля с открытым разъемом

    Штырь (вилка)

    minifast ® Перегородка

    Разъем (розетка) 7

    6

    Штифт (вилка)

    8

    eurofast Переборка

    Разъем (розетка)

    Штифт (штыревой) 11

    10

    Гнездо (гнездо) 12

    WSC

    RKC

    WKC

    RSFP

    RKFP

    FSFD

    FKFD

    CBC5 * 57 * CBC5 * CBC5 * 57 * M

    WKC CBC5 57x- * M

    RSFP CBC5 57x- * M

    RKFP CBC5 57x- * M

    FSFD CBC5 57x- * M

    FKFD CBC5 57x- * M

    9000C 57x- * M

    9000C BSC 57

    RKC BK52C 57x- * M

    WKC BK52C 57x- * M

    RSFP BK52C 57x- * M RKFP BK52C 57 x- * M FSFD BK52C 57x- * M FKFD BK52C 57x- * M

    Только тонкий и средний кабель

    Тонкий, средний и толстый кабель

    Только тонкий кабель

    Габаритные чертежи см. на страницах G11 — G12.* Указывает длину в метрах. x Указывает тип кабеля. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями шнура / кабеля. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.

    Технические характеристики Корпус: Защита: Номинальное напряжение: Номинальный ток: Температура окружающей среды:

    PA (нейлон) NEMA 1 и IEC IP 20250 В 12 A от -40 ° до + 75 ° C (от -22 ° до + 167 ° F )

    13

    14

    CBC5..

    BK52C ..

    Страница G9

    CBC5

    Распиновка 1 = черный (- напряжение) 2 = синий (CAN_L) 3 = голый (утечка экрана) 4 = белый (CAN_H) 5 = красный (+ напряжение)

    Страница G9

    BK52C

    5 4 3 2 1

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet Media

    eurofast ®

    DeviceNet ™, minifast ® Размеры шнура и розеточного разъема Технические характеристики Накладная гайка: Носитель контактов: Контакты: Защита: Номинальное напряжение: Номинальный ток: Окружающая температура:

    PUR (полиуретан) Никелированный CuZn или нержавеющая сталь PUR (полиуретан) позолоченный CuZn NEMA 1, 3, 4, 6P и IEC IP 67 300 В 9A от -40 ° до + 75 ° C (от -22 ° до + 167 ° F)

    1

    3

    RSM. .

    Страницы G7 — G10

    2

    RKM ..

    Страницы G7 — G10

    WKM ..

    Страницы G7 — G10

    RKFP ..

    Страницы G7 — G10 WS

    4 9000 ..

    Pages G7 — G10

    9

    10

    RSFP ..

    Pages G7 — G10

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена ]

    DeviceNet ™, eurofast ® Размеры шнуров и розеток Технические характеристики PUR (полиуретан) Никелированная CuZn или нержавеющая сталь PUR (полиуретан) или POM (нейлон) Позолоченная CuZn NEMA 1, 3, 4, 6P и IEC IP 68 250 В 4A от -40 ° до + 75 ° C (от -22 ° до + 167 ° F)

    5

    DeviceNet Media

    Формовка: соединительная гайка: держатель контактов: контакты: защита: номинальное напряжение: номинальный ток: температура окружающей среды:

    7

    RSC..

    Страницы G7 — G10

    6

    RKC ..

    Страницы G7 — G10

    WKC ..

    Страницы G7 — G10

    FKFD . .

    Страницы G7 — G10

    8 9SC0004

    Pages G7 — G10

    11

    12

    FSFD ..

    Pages G7 — G10

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [адрес электронной почты защищен ]

    DeviceNet ™, Характеристики плоского кабеля • Кабель, соответствующий требованиям ODVA для толстого кабеля или кабеля типа II

    • В качестве ответвителей для устройств используются разъемы смещения изоляции

    Jacket

    Красный Белый Синий Черный

    Скорость передачи данных

    Максимальная длина магистрали

    125 кбод

    420 метров (1378 футов)

    250 кбод

    200 метров (656 футов)

    500 кбод

    100 метров (328 футов)

    Тип пары питания

    Сертификаты

    5713 9000 CL2 C EC AWM-I / II A / B FT4

    75 ° C 300 В

    Пара данных

    Внешняя оболочка

    Экраны

    Цветовой код AWG

    DCR (/ 1000 футов) Изоляция

    AWG Цветовой код

    DCR (/ 1000 футов) Изоляция

    Материал Цвет Номинал O. D.

    Дренажный провод типа

    2/16 AWG BK / RD

    4.1 PE

    2/16 AWG BU / WH

    4.1 PE

    Плоский плоский профиль светло-серого цвета из ПВХ ††

    Нет

    Часть кабеля в большой части Количество / Вес / 300 M RB50787- * M 116 фунтов.

    * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод. † † Профиль плоского кабеля составляет 19,3 мм (0,760 дюйма) x 5,3 мм (0,210 дюйма).

    Профиль плоского кабеля

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, плоские кабельные разъемы • Предоставляет minifast® или eurofast® Drop

    Корпус

    Номер детали

    Приложение ( 7 / 8-16UN) Разъем плоского кабеля minifast

    RKF 57-IDC

    •

    Распиновка

    Гнездо

    Разъем плоского кабеля к гнезду (7 / 8-16UN) minifast drop

    Гнездо RKF 40-IDC

    (7 / 8-16UN) Разъем дополнительного питания minifast

    (M12x1) Разъем плоского кабеля eurofast

    FK 57-IDC

    •

    Гнездо

    Разъем плоского кабеля к гнезду (M12x1) eurofast drop

    FK 57-IDC ET

    RKF 57-IDC ET

    Включает соединитель, концевую заделку и комплект для сращивания

    RKF 40-IDC ET

    Технические характеристики Корпус: Соединительная гайка: Держатель контактов: Контакты: Защита: Номинальное напряжение: Номинальный ток: Температура окружающей среды:

    ПОМ (Нью-Йорк lon) Никелированная CuZn или нержавеющая сталь Нейлоновая Позолоченная CuZn NEMA 1, 3, 4, 6P и IEC IP 68 250 В 4 A (еврофаст), 9 А (минифаст) от -40 ° до + 75 ° C (от -22 ° до + 167 ° F)

    Телефон: 800. 894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet Media

    Разъем для плоского кабеля

    DeviceNet ™, характеристики кабеля Pico • Кабель, соответствующий электрическим требованиям ODVA Thin Кабель (только пара данных)

    • Пико-кабель имеет проводники 24 AWG, которые могут использоваться с разъемами picofast® DeviceNet Media

    • Отправка в ODVA — ожидается

    Оболочка Синий Белый Черный Красный

    Data Power

    Фольгированный экран Общая фольга Shield

    DeviceNet — пикокабель 5724

    DeviceNet — тонкий кабель 5715

    Скорость передачи данных

    Максимальная длина магистрали

    Скорость передачи данных

    Максимальная длина магистрали

    125 кбод

    35 метров (115 футов)

    125 кбод

    100 метров (984 фута)

    250 кбод

    35 метров (115 футов)

    250 кбод

    100 метров (820 футов)

    500 кбод

    90 007 35 метров (115 футов)

    500 кбод

    100 метров (328 футов)

    Тип пары питания

    5724 AWM 2464 80 ° C 300 Вольт

    5715 AWM 2464 80 ° C 300 Вольт

    Сертификаты

    Данные Пара

    AWG DCR (/ 1000 футов) AWG DCR (/ 1000 футов) Цветовой код Изоляция Цветовой код Изоляция

    Внешняя оболочка

    Экраны

    Материал Цвет Номинал O. D.

    Тип дренажный провод

    Общий номер кабеля / вес / 300 м

    NEC AWM CEC AWM-I / II A / B FT1

    2/24 AWG BK / RD

    24,9 PVC

    2/24 AWG BU / WH

    24,9 PE

    ПВХ светло-серый 5,7 мм (0,224 дюйма)

    Фольга (только данные) 24 AWG

    RB51045- * M 27 фунтов.

    NEC AWM CEC AWM-I / II A / B FT1

    2/22 AWG BK / RD

    16,5 ПВХ

    2/22 AWG BU / WH

    16,5 PE

    ПВХ светло-серый 6.0 мм (0,235 дюйма)

    Фольга (только данные) 22 AWG

    RB50764- * M 26 фунтов.

    * Указывает длину в метрах. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, матрица выбора кабелей / комплектов шнуров — Резьбовое гнездо picofast ® (только кабель 5724) ) 14

    Штифт (вилка) 13

    16

    eurofast ® (только кабель 5724)

    19

    15

    20

    21

    22

    PKGM

    PKWM

    RST

    WST

    RKT

    WKT

    PKGM 57x- * M

    PKWM 57x- * M

    PSGM 57x- * M

    PSWM 57x- * M

    RST4 57x- *

    RKT 57x- *

    WKT 57x- *

    PKGM PKGM 57x- * M PKGM PKWM 57x- * M PKGM PSGM 57x- * M PKGM PSWM 57x- * M PKGM RST 57x- * M

    x PKGM WST * M

    PKGM RKT 57x- * M

    PKGM WKT 57x- * M

    PKWM PKWM 57x- * M PKWM PSGM 57x- * M PKWM PSWM 57x- * M PKWM RST 57x- * M

    PKWM WST 57x- * M

    PKWM RKT 57x- * M

    PKWM WKT 57x- * M

    PSGM PSGM 57x- * M PSGM PSWM 57x- * M PSGM RST 57x- * M

    PSGM WST 57x- * M

    PSGM RKT 57x- * M

    PSGM WKT 57x- * M

    PSWM PSWM 57x- * M PSWM RST 57x- * M

    PSWM WST 57x- * M

    PSWM RKT 57x- * M

    xWM * M

    Гнездо (гнездо)

    14 PKGM 16 PKWM

    Штырь (штырь)

    picofast (только кабель 5724)

    Без покрытия

    13 PSGM 15 PSWM

    См. Стр. G19 — G20 для получения чертежей с размерами.* Указывает длину в метрах. x Указывает тип кабеля. См. Стр. B125 для получения информации о доступных типах кабелей. Кабель типа 5715 можно использовать с корпусами меньшего размера RST, WST, RKT и WKT. Проконсультируйтесь с заводом-изготовителем для получения номеров деталей. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями шнура / кабеля. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.

    picofast Male

    Распиновка, мама

    1. Голый (заземляющий дренажный провод) 2.Красный (+ напряжение) 3. Черный (- Напряжение) 4. Белый (CAN_H) 5. Синий (CAN_L) 6. НЗ (только picofast)

    eurofast Male

    Female

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, матрица выбора кабелей / шнуров — Штифт Snap Lock picofast ® (штыревой) 17

    17

    18

    18

    19

    20

    PKGZ

    PSG

    RST

    WST

    RKT

    WKT

    PKGZ 57x- * M

    PSG 57x- * M

    RST4 57x-000 57x- *

    WKT 57x- *

    PKGZ PKGZ 57x- * M

    PKGZ PSG 57x- * M

    PKGZ RST 57x- * M

    PKGZ WST 57x- * M

    RKT000 57x

    PKGZ WKT 57x- * M

    PSG PSG 57x- * M

    PSG RST 57x- * M

    PSG WST 57x- * M

    PSG RKT 57x- * M

    PSG WKT 57x- * M

    (Fema le)

    15

    Штифт PKGZ (штыревой)

    picofast ® (только кабель 5724)

    Неизолированный

    16

    PSG

    См. стр. G19 — G20 с габаритными чертежами.* Указывает длину в метрах. x Указывает тип кабеля. См. Стр. B125 для получения информации о доступных типах кабелей. Кабель типа 5715 можно использовать с корпусами меньшего размера RST, WST, RKT и WKT. Проконсультируйтесь с заводом-изготовителем для получения номеров деталей. Обратитесь к разработчику Cordset Builder на веб-сайте TURCK для получения помощи с комбинациями шнура / кабеля. Стандартная длина кабеля составляет 1, 2, 4, 5, 6, 8, 10, 15 и с шагом +5 метров от этого места. Для получения информации о другой длине обратитесь на завод.

    picofast Male

    Распиновка, мама

    1. Голый (заземляющий дренажный провод) 2.Красный (+ напряжение) 3. Черный (- Напряжение) 4. Белый (CAN_H) 5. Синий (CAN_L) 6. НЗ (только picofast)

    eurofast Male

    Female

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Веб: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    Среда DeviceNet

    Разъем (гнездо)

    eurofast®

    DeviceNet ™, eurofast® Кабель / Комплекты кабелей Размеры Технические характеристики Корпус: Соединительная гайка: Носитель контактов: Контакты: Защита: Номинальное напряжение: Номинальный ток: Температура окружающей среды:

    PUR (полиуретан) Никелированная CuZn или нержавеющая сталь PUR (полиуретан) позолоченная CuZn NEMA 1, 3, 4, 6P и IEC IP 68 250 В 4A От -40 ° до + 75 ° C (от -22 ° до + 167 ° F)

    19

    RST. .

    20

    Страницы G17 — G18

    RKT ..

    21

    WST ..

    Страницы G17 — G18 22

    Страницы G17 — G18

    WKT ..

    Страницы G17 — G18

    800.894.0412 — Факс: 888.723.4773 — Веб: www.clrwtr.com — Электронная почта: [адрес электронной почты]

    DeviceNet ™, picofast ® Размеры разъемов кабеля / шнуров Технические характеристики PUR (полиуретан) Никелированная CuZn или нержавеющая сталь (резьба) , Нейлон (защелкивающийся замок) PUR (полиуретан) или POM (нейлон) позолоченная CuZn NEMA 1, 3, 4, 6P и IEC IP 67 30 В 1.5 A от -40 ° до + 75 ° C (от -22 ° до + 167 ° F)

    13

    PSGM ..

    14

    Страницы G17 — G18

    PKGM ..

    15

    PSWM ..

    Страницы G17 — G18 16

    Страницы G17 — G18

    PKWM ..

    17

    PSG ..

    Среда DeviceNet

    Корпус: Соединительная гайка: Держатель контактов: Контакты: Защита: Номинальное напряжение: Номинальный ток: Температура окружающей среды:

    Страницы G17 — G18 18

    Страницы G17 — G18

    PKGZ. .

    Pages G17 — G18

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, согласующие резисторы • Согласующие резисторы стабилизируют и минимизируют отражение на экране Линия шины

    • Согласующий резистор необходим в начале и конце линии главной шины

    Корпус

    Номер детали

    RSM 57-TR2

    RSM 57-TR2 / VM

    RKM 57-TR2

    RSE 57-TR2

    RKE 57-TR2

    Технические характеристики

    Никелированная латунь или нержавеющая сталь 300 В, 9 A от -40 ° до + 75 ° C IP 67

    Никелированная латунь или нержавеющая сталь 300 В, 9 A -40 ° до + 75 ° C IP 67

    Никелированная латунь или нержавеющая сталь 250 В, 4 A от -40 ° до + 75 ° C IP 67

    Никелированная CuZn или нержавеющая сталь 250 В, 4 A от -40 ° до +75 ° C IP 67

    Никелированная CuZn или нержавеющая сталь 250 В, 4 A от -40 ° до + 75 ° C IP 67

    Применение

    minifast ® T резистор

    • •

    120 Ом, внутреннее сопротивление 1/4 Вт

    • •

    Штекерный разъем minifast

    •

    120 Ом, внутреннее сопротивление 1/4 Вт

    Штекер

    Светодиодная индикация: Красный — обратная полярность Green-okay

    Согласующий резистор minifast

    Гнездо

    Гнездо соединителя minifast 120 Ом, внутреннее сопротивление 1/4 Вт

    Согласующий резистор eurofast ®

    • •

    Штекер

    Штекерный соединитель minifast

    Терминатор

    minifast с мониторингом напряжения

    • •

    Выводы

    Штыревой

    Штыревой разъем eurofast 120 Ом, внутреннее сопротивление 1/4 Вт

    Гнездовой оконечный резистор eurofast

    • •

    Гнездовой разъем eurofast 120 Ом, внутренний 1/4 сопротивление

    Телефон: 800. 894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    DeviceNet ™, согласующие резисторы • Согласующие резисторы стабилизируют и минимизируют отражение на линии шины

    • Согласующий резистор требуется на

    Корпус

    Номер детали

    Технические характеристики

    Приложение

    Распиновка

    Наружная часть

    PSGM 57-TR Никелированная латунь или нержавеющая сталь 125 В, 2 A от -40 ° до + 105 ° C IP 67

    picofast ® Согласующий резистор

    • •

    Штекер пикофаст 120 Ом, внутреннее сопротивление 1/2 Вт

    Гнездо

    PKGM 57-TR

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    Среда DeviceNet

    Начало и конец основной линии шины

    DeviceNet ™, розетки • Розетки обеспечивают переход от мужчины к женщине Разъемы

    • Доступны для применения в перегородках и проходных каналах

    Корпус

    Номер детали

    RSF RKF 57/22

    FKM FS 57 / M12

    Спецификации

    Медь с никелевым покрытием или нержавеющая сталь 300 В, 9 A -40 ° до + 75 ° C IP 67

    Никелированная CuZn или нержавеющая сталь 250 В, 4 A от -40 ° до + 75 ° C IP 67

    Применение

    Гнездо minifast ® Переборка

    •

    Наружная часть

    Внутренняя

    Наружная

    Внутренняя

    Прямая вилка / внутренняя подача через

    eurofast ® Гнездо переборки

    •

    Распиновка

    Прямая вилка / внутренняя подача через

    Стандартный материал корпуса никелированный латунь. «РСФ РКФ ..»; «RSFV RKFV ..» обозначает корпус из нержавеющей стали.

    Вырез в панели RSF RKF 57/22

    Вырез в панели FKM FS 57 / M12

    Телефон: 800.894.0412 — Факс: 888.723.4773 — Интернет: www.clrwtr.com — Электронная почта: [электронная почта защищена]

    Купить Crash Тележки от 4MDMedical.com

    Купить аварийные тележки от 4MDMedical.com

    / Медицинское оборудование / Тележки / Аварийные тележки

    Похоже, в вашем браузере отключен JavaScript.
    Вы должны включить JavaScript в вашем браузере, чтобы использовать функциональные возможности этого веб-сайта.

    • Концепции здоровья будущего # FHCFEMER-PKGA-DLX

      Цена 976,87 долл. США

    • Концепции здоровья будущего # FHCFEMER-PKGM-DLX

      Цена 1116,62 долл. США

    • Идеальные продукты # IDPMC221ED

      Цена 186,65 $

    • Harloff # HAR602106

      Цена 544 доллара. 24

    • Harloff # HAR6411

      Цена 3 464,08 долл. США

    • Harloff # HAR680330

      Цена 43,43 $

    • Берег озера # LKSC-424-K-1R

      Цена 1 740,12 долл. США

    • На берегу озера # LKSC-630-PB-2B

      Цена 1 942,48 долл. США

    • Waterloo Healthcare # WHLUSRLU-4612-RED

      Цена $ 1 031,18

    • Waterloo Healthcare # WLHUTRLA-33912

      Цена 1876 ​​долларов.36

    • Концепции здоровья будущего # FHCFDIV-DRW12

      Цена 166,29 $

    • Концепции здоровья будущего # FHCFDIV-DRW34

      Цена 90,83 $

    • Концепции здоровья будущего # FHCFDIV-DRW5

      Цена 180,27 долл. США

    • Harloff № HAR3145B-EMG

      Цена $ 1366,60

    • Harloff # HAR3254BPB

      Цена 1778 долларов. 70

    • Harloff # HAR680522

      Цена 217,14 $

    • Harloff # HAR680524

      Цена 244,86 долл. США

    • Харлофф № HAR3256B-EMG

      Цена $ 1 699,24

    • Саммонс Престон # SAMP554086

      Цена 571,39 $

    • Harloff # HARAL809B6-EMG

      Цена 2 577,04 долл. США

    • Capsa Healthcare # CAPAM10MC-PEDCRASH

      Цена 1632 доллара.74

    • Rd Plastics Доступны несколько вариантов

      Посмотреть детали

    • Провод R&B # RBW781

      Цена 65,02 долл. США

    • Харлофф № HAR6301

      Цена 1 976,44 долл. США

    4MD Medical Way

    Для большинства заказов от 299 долларов США *

    Широкий выбор

    Широкий выбор качественной продукции ведущих брендов

    Дружественная поддержка

    Позвоните в службу поддержки клиентов: (877) 463-5818

    Конкурентоспособная цена

    Свяжитесь с нами для получения оптовых скидок и специальных цен

    Мы сопоставим цены с другими официальными дилерами

    Узнайте, что наши клиенты говорят о покупках в 4MD Medical

    Более 12000 пунктов контракта GSA / FSS, контракта DAPA и DLA

    Стоимость контракта GPO с Amerinet, Premier, Novation, MedAssets, Broadlane

    Подайте заявку онлайн менее чем за 30 секунд

    Мы принимаем заказы на закупку

    • Позвоните нам по бесплатному телефону
      877-463-5818

      Часы работы: 9 — 5 EST

    • Электронная почта

      Напишите нам по электронной почте. Мы ответим оперативно в течение одного рабочего дня.

      Отправьте свой вопрос или комментарий по электронной почте »

    • Центр поддержки клиентов

      Найдите информацию по темам обслуживания клиентов, например, как разместить или отследить заказ, как вернуть товар и как управлять своей учетной записью 4MD.

      Посетите наш Справочный центр для клиентов »

    • Есть предложение?

      Расскажите нам, какие бренды вы хотели бы видеть, или сообщите нам, что, по вашему мнению, мы можем улучшить.

      Отправьте нам свое предложение »

    • Адрес
      Корпоративный офис:

      15 America Ave Suite 207
      Лейквуд, штат Нью-Джерси, 08701

      Распределительный центр:

      1790 Swarthmore Ave Unit 4
      Лейквуд, штат Нью-Джерси, 08701

    Государственное и местное самоуправление

    4MD Предлагает индивидуальные решения для высших учебных заведений, государственных и местных органов власти. Ваша специализированная команда по работе с клиентами предлагает высочайший уровень эффективности, ценности и экспертных знаний.

    Преимущества 4MD
    • Специальная команда занимается обработкой всех ваших заказов, обслуживанием клиентов и особыми запросами.
    • Гибкие варианты оплаты, включая кредитную карту, заказы на покупку, электронные переводы и т. Д.
    • Возможности электронных закупок
    • Большой инвентарь на современном складе
    Тел.

    877-463-5818

    Факс

    866-611-6999

    Электронная почта
    [электронная почта защищена]
    Адрес

    15 America Ave Suite 207 Lakewood NJ 08701

    ИНН 56-2639573

    Более 12000


    Контрактные позиции GSA FSS Принадлежит женщинам Малый бизнес
    Медицинское оборудование и материалы

    65 IIA Контракт № 36F79719D0219

    Устройства для передвижения пациентов

    65 IIF Контракт № V797D-40217

    Реагенты, тестовые наборы и наборы для диагностики in vitro

    65 VII Контракт № 36F79720D0019

    Контракт DAPA

    SP0200-09-H-0015

    • Специальные государственные специалисты по продажам
    • Бесплатная доставка для всей продукции по контракту
    • Доставка по всему миру (включая APO и FPO)
    Запросить цену Регистрация W9 SAM
    Тел.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
