Провод сип технические характеристики: Провод СИП-1 — технические характеристики, описание, расшифровка

Провод марки сип: технические характеристики

Провода марки СИП

Проводов марки СИП на рынке представлено огромное количество, что позволяет подобрать модель, наиболее точно отвечающую вашим требованиям. Это касается не только типоразмеров, но и конструкции провода. Но такое разнообразие создает и некоторые проблемы.

Особенно это касается людей, сталкивающихся с данным типом провода не очень часто, или же вовсе впервые. Именно для них мы рассмотрим все особенности его конструкции, а также бегло поговорим о сферах применения изделий того или иного вида.

Содержание

• Классификация кабельной продукции типа СИП
• Особенности и расшифровка названия
  • Особенности конструкции провода марки СИП
  • Расшифровка названия
• Характеристики провода СИП
  • Электрические характеристики
  • Механические характеристики
• Вывод

Классификация кабельной продукции типа СИП

Начнем наш разговор с такого вопроса как классификация провода СИП. Всего существует пять основных типов изделий марки СИП. Давайте рассмотрим их основные отличия.

СИП – 1	Начнем с СИП – 1. В этом классе проводников представлены все модели, которые имеют неизолированную несущую нулевую жилу. При этом фазные, или как их правильнее называть, основные жилы, у данного типа провода имеют изоляцию. Это же касается и вспомогательных жил, при их наличии. Такой вариант предназначен для сетей с напряжением до 1кВ.
СИП – 2	Следующим возможным классом является СИП – 2. В целом он практически идентичен СИП – 1. Главным его отличием является наличие изоляции на несущей нулевой жиле. Он так же предназначен для сетей с напряжением до 1кВ.
Провод СИП – 4	Так же существует такой вариант, как СИП – 4. Его особенностью является то, что он вовсе не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Предназначен он так же для сетей напряжением до 1кВ.
Провод СИП – 3	Но классификация проводов СИП предлагает модели и для более высоких классов напряжений. Например, класс СИП – 3, который предназначен для напряжений в 10 – 35кВ. Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий. То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.
Провод СИП – 7	Кроме того, в последнее время в продаже появились провода класса СИП – 7. От рассмотренного выше варианта они отличаются только высшим классом напряжения. Их можно применять для сетей с напряжением до 110кВ.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Конструкция проводов СИП

• Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
• Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
• Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.

Провод СИП с вспомогательной контрольной жилой

• Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.

СИП с вспомогательной жилой освещения

• На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией.
  Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

Маркировка проводов СИП

• Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
• Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Обратите внимание! Провод СИП — и классификация об этом говорит, далеко не всегда имеет вспомогательные жилы. Поэтому в аббревиатуре может быть указано лишь два типа провода – основной и нулевой. Они есть всегда.

Вариант обозначения провода СИП

• Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
• И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям. Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические.

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

Допустимые токовые нагрузки проводов СИП

• Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление. А для нас крайне важно иметь как можно меньшее сопротивление проводника.

Нормируемые значения сопротивление жил провода СИП

• У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.

Обратите внимание! Все эти требования приведены для температуры проводника в 20⁰С. Если она отличается от данного показателя, то следует применять специальные поправочные коэффициенты.

• Теперь несколько слов об удельном объемном сопротивлении изоляции. У провода СИП оно должно составлять не менее 1×1012Ом×см.

Высоковольтные испытания провода СИП

• А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
• Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
• Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.

Сводная таблица испытаний провода СИП

• Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
• Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

• Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Разрывное усилие провода СИП

• Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.

Требования по плотности прилегания изоляции к проводу

• Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
• Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
• Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.

Механические характеристики проводов СИП

Вывод

СИП провод, и классификация его по типам, не так уж сложны. Конструкция достаточно проста, а технические характеристики находятся на вполне приемлемом уровне. Все это обеспечило достаточно широкое применение данного типа проводника во всех сферах.

И учитывая современные тенденции, есть все основания предположить, что в скором времени провод СИП полностью заменит все остальные марки проводов в сетях до 1кВ, а также отвоюет значительный сегмент рынка сетей до 35кВ.

Провод СИП-4 4х16: описание и технические характеристики кабеля

Современная жизнь немыслима без таких бытовых приборов, как утюги, чайники, микроволновые печи и холодильники. Все эти приборы работают от электричества, которое, в свою очередь, поступает от прокладки линий электропередач с помощью кабеля СИП. В этой статье объясняется, что такое СИП-4 4х16, описываются его основные технические параметры и приводятся основные ошибки и проблемы при эксплуатации кабеля.

Как расшифровывается кабель СИП-4 4х16

Изделие СИП-4 4х16 — самонесущий провод, имеет четырехжильную структуру проводников с площадью 16 мм² на проводник.

Он изолирован светостабилизированным, сшитым ПВХ материалом. Этот тип провода очень часто используется для монтажа и подключения линий электропередач. Проволока очень популярна благодаря своим многочисленным техническим параметрам. Чаще всего она используется для подключения индивидуальных потребителей, зданий и промышленных объектов.

Преимущества кабеля:

• Длительный срок службы;
• Устойчивость к экстремальным температурным условиям;
• Устойчивость к механическим повреждениям.

Декодирование СИП-4 4×16 происходит следующим образом:

• СИП — изолированный самонесущий кабель;
• 4 — категория кабеля;
• 4 — четыре проводника внутри для проведения тока;
• 16 — площадь поперечного сечения каждого проводника в мм².

Важно! Кроме того, в зависимости от конструкции и применения, изделие может иметь дополнительную защиту в виде слоя брони. Такой провод может быть проложен в земле в кабелканалах или в кабельных коробах.

Технические характеристики провода СИП-4 4х16

Кабель поставляется со следующими заводскими параметрами:

• 0,6/1 кВ номинальной мощности;
• Температурный диапазон от -50 до 50 градусов;
• Минимальная температура прокладки кабеля без предварительного подогрева -15 градусов;
• Максимально допустимая рабочая температура — 85 градусов Цельсия;
• Критическая температура тока для перегрева проводника — 120 градусов;
• Минимально допустимый радиус изгиба при монтаже — 7 наружных диаметров;
• Срок службы до 30 лет;
• Гарантия до 3 лет.

Сфера применения кабеля СИП-4 4х16

Как упоминалось выше, он часто используется при прокладке воздушных линий электропередачи, и его часто можно увидеть на опорах ЛЭП. Кроме того, данное изделие используется для создания линейных ответвлений магистральных линий электропередачи на вводах устройств в различные объекты.

Провод СИП можно самостоятельно протянуть к столбам и получать бесперебойное электричество, но для этого необходимо получить специальное разрешение от сетевой организации.

Конструкция кабеля СИП-4 4х16

Внутри изделия находится жила кабеля, которая выполняет роль проводника. Он изготавливается из алюминиевого сплава в соответствии с ГОСТ №52373-2004. Жилы кабеля могут быть секторными или круглыми, состоящими из определенного количества проволок, которые скручены в плотный пучок.

Внутренние жилы также изготавливаются из алюминия, иногда используется медь. Внешняя изоляция выполнена из ПВХ материалов. Оболочка может быть легковоспламеняющейся или невоспламеняющейся. Чаще используется первый вариант, что обеспечивает дополнительную безопасность при эксплуатации ЛЭП.

Правила выбора провода СИП-4 4х16

Для того чтобы выбрать подходящий проводник, необходимо рассчитать его сечение. Очень тонкие провода будут иметь соответственно высокое сопротивление, в результате чего провод начнет перегреваться, а при слишком высокой температуре вызовет короткое замыкание или пожар.

Важно: существуют специальные таблицы, в которых приведены правила выбора соответствующих сечений для конкретных напряжений.

При выборе провода СИП-4 необходимо также определить слой изоляции рабочей жилы. В районах с высокой солнечной радиацией рекомендуется приобретать кабели с оболочкой из светостабилизированного полиэтилена.

Если существует риск внезапного внешнего перегрева, следует предпочесть негорючую оболочку. Если провод прокладывается в местах со значительными колебаниями температуры, рекомендуется выбирать изделия с термопластичной изоляцией.

Важно: При выборе изделия необходимо провести визуальный осмотр. Если целостность упаковки нарушена, не приобретайте такой кабель. Вы также можете попросить сертификат соответствия, в котором указаны производитель, дата изготовления продукта и его полное название. Если такого сертификата нет, это может быть подделка. Перед покупкой следует ознакомиться с наиболее популярными фабриками и поискать их продукцию.

Правила монтажа СИП-4 4х16

Прежде всего, необходимо проложить кабельные трассы, а затем подключить электросеть, которая будет источником питания для помещений.

Обратите внимание, что соединение с кабелем без изоляционного слоя производится путем обжима герметичным составом, а также с помощью зажимов. В этом случае необходимо разорвать края провода, а затем сжать их вместе. Допускается использование ответвительных зажимов в соответствии с требованиями для кабелей без несущей жилы.

Кабель СИП — свойства, маркировка и характеристики

Кабель электромонтажный СИП в зависимости от марки предназначен для передачи электрического тока в сетях напряжением 0,4 — 1, или 10 — 35 кВ. Линии, прокладываемые этим кабелем, выгодно отличаются от своих предшественников стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое СИП электрический провод можно понять с первого взгляда — на его жилах есть изоляция.

Содержание

• Способы нанесения и расшифровки маркировки
• Преимущества провода СИП
• Конструкция провода СИП
  • СИП-1 и СИП-1А
  • СИП-2 и СИП-2А
  СИП-0 93009 СИП-0
  • СИП-0 4 и СИП-4н
  • СИП-5 и СИП-5н
• Сечение жил и технические характеристики проводов
• Кратко об основных

Способы нанесения и расшифровки маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировку на СИП можно наносить буквенно-цифровыми и цветными знаками с соблюдением следующих требований:

• Если используется цветовая маркировка, то она наносится полосами шириной не менее 1 мм. Для самонесущего нейтрального провода используется синий цвет.
• Буквенно-цифровые обозначения наносятся тиснением на изоляцию или наносятся печатным способом в виде В1, В2, В3.
• Каждый знак должен быть не менее 2 мм в ширину и 5 мм в высоту.
• Расстояние между повторами маркировки 50 см.
• Нулевое ядро ​​не маркировано.

Это важный момент — например, кабель может иметь цветовую маркировку трех жил желтого, синего и красного цвета, а четвертую полностью черную. Ноль в данном случае тот, который полностью черный, а не отмечен синей полосой.

Любая нанесенная маркировка должна быть устойчива к ультрафиолетовому излучению.

Помимо обозначения фазных и нулевых проводов, маркировка содержит сведения о количестве токонесущих жил и величине их сечения. Эти обозначения следующие:

 СИП-2 3х120+1х95 - 0,6/1 кВ ТУ 16-705.500-2006

Из данного обозначения видно, что это кабель с трехфазными изолированными жилами из сшитого полиэтилена сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой провод Сиповский рассчитан на напряжение до 1000 Вольт и изготавливается по ТУ 16-705. 500-2006.

Преимущества провода СИП

Изолированные провода превосходят по всем параметрам своих предшественников, которые обходились без защитной оболочки:

1. Скорость установки. Вместо того, чтобы тянуть 4 отдельных провода, вам нужно повесить только один кабель.
2. Удобство подключения — в связи с этим электрический провод без изоляции требует повышенного внимания и тщательной перепроверки.
3. Квалификация монтажников. При монтаже не нужно точно выверять расстояние между проводами, во избежание короткого замыкания.
4. Стоимость установки. Нет необходимости использовать изоляторы – соответственно их покупка и установка снимаются со статьи расходов.
5. Возможность подключения новых точек без отключения всей линии – для таких проводов разработаны специальные зажимы, протыкающие изоляцию и плотно прижимающиеся к токонесущей жиле.

Производители утверждают, что кабель предназначен для практически полного исключения хищения электроэнергии. Конечно, о полной защите жизней речь не идет, но сделать несанкционированную вставку в них действительно сложнее.

Подробнее о характеристиках и применении кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать, как правильно выбрать кабель, нужно сначала определиться, каких конструкций он бывает. Первые символы маркировки сразу после аббревиатуры обозначают тип кабеля СИП, который маркируется как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают, из чего сделаны нулевые провода, есть ли изоляции на них, и за счет чего обеспечивается самонесущая способность кабеля (стальной сердечник внутри нулевого провода или прочность всей конструкции)

СИП-1 и СИП-1А

Эти марки электропровода СИП практически идентичны по своим характеристикам. Отличие между ними только в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А есть. При этом сама нулевая жила имеет стальной сердечник и может быть больше, равна или меньше фазных проводов в зависимости от марки и назначения кабеля. Материал изоляции — термопластичный полиэтилен с температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживает длительный нагрев до +70 С°. Количество ядер 2-4.

СИП-2 и СИП-2А

Имеет точно такую ​​же структуру и токопроводящие характеристики, что и провода СИП-1, ​​но рассчитан на эксплуатацию в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками теплостойкости – рабочая температура от -60 до +50, но он выдерживает длительный нагрев до +90 С° и может применяться в регионах с холодным климатом. Количество ядер 2-4.

СИП-3

В отличие от других марок СИП-кабелей, этот изготавливается исключительно одножильным, используется для линий электропередач напряжением 10-35 кВ. Он состоит из стального сердечника, вокруг которого намотана проволока из алюминиевого сплава AlMgSi. Этот материал обладает высокими электропроводными и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции используется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами одинакового сечения от 16 до 120 мм², количество которых может быть 2-4 шт. Несущие свойства равномерно распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температуре от -60 до +50 С°, выдерживая при этом длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом, из которого изготовлены сами токопроводящие жилы – у СИП-4 это чистый алюминий, а у СИП-4н – алюминиевый сплав. Также используется маркировка СИПн-4, которая говорит о том, что утеплитель не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабелей СИП-4 и СИП-4н материалом изоляции, который изготовлен из сшитого светостабилизированного полиэтилена. Это позволяет повысить его устойчивость к длительному нагреву и переохлаждению на 30 %, что определяет сферу использования как для умеренного, так и для холодного климата.

Любой самонесущий изолированный провод имеет расчетный срок службы 40 лет и при монтаже требуют соблюдения радиуса изгиба не менее 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно учитывать площадь сечения и массу провода — эти данные можно взять из сравнительных таблиц.

Если рассчитывается присоединение кабеля СИП к дому, то необходимо тщательно измерить расстояние от уличного столба до места ввода провода — если оно больше 25 м, то придется установить дополнительную опору располагаться под выбранным кабелем.

Сечения проводов марок СИП-1 и СИП-2:

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

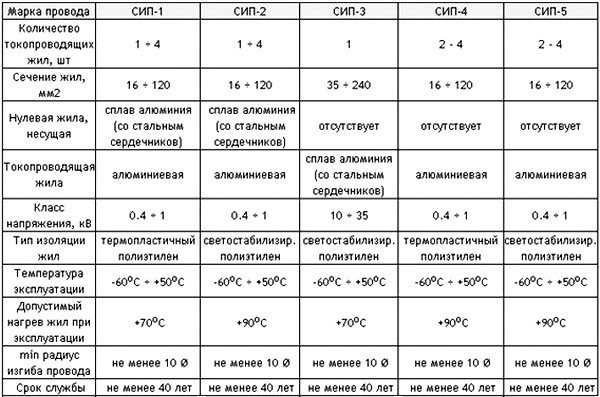

Для провода СИП основные технические характеристики следующие:

Подробнее о различных типах SIP-кабеля и его монтаже смотрите в этом видео:

Коротко о главном

СИП-кабели — новое поколение проводов для воздушных линий электропередач, значительно повышающее их эффективность. В бытовых условиях в основном применяется для прокладки линий от трансформатора к потребителю и изготовления от них ответвлений. Одним из основных преимуществ при использовании является простота монтажа и эксплуатации, что позволяет эксплуатировать его человеку, не имеющему большого опыта в подобных работах. работа. Но в любом случае необходимо помнить, что все манипуляции по подключению электропроводки к сети должны производиться квалифицированными электриками.
