Расчет односкатной крыши, онлайн калькулятор

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

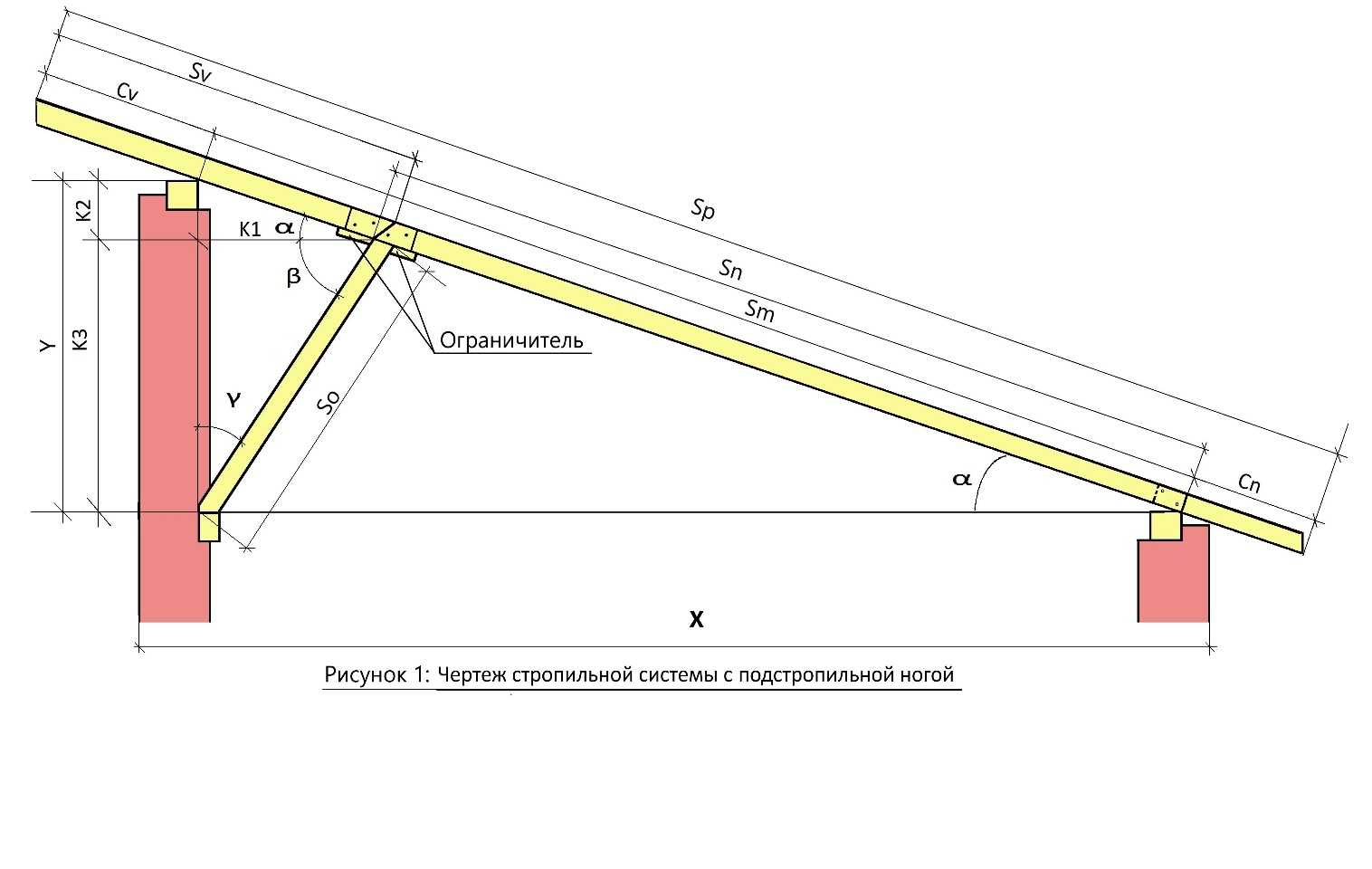

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Результаты расчетов:

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему:

0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Таблица ветровых и снеговых нагрузок по России

Субъект федерации	Город	Снеговой район	Ветровой район
Адыгея	Майкоп	2	1
Алтайский край	Барнаул	4	3
	Бийск	4	1
	Рубцовск	3	3
Амурская область	Благовещенск	1	3
Архангельская область	Архангельск	4	2
	Северодвинск	4	2
	Астрахань	1	3
Башкортостан	Нефтекамск	5	2
	Салават	5	3
	Стерлитамак	5	3
	Уфа	5	2
Белгородская область	Белгород	3	2
	Старый Оскол	3	2
Брянская область	Брянск	3	1
Бурятия	Улан-Удэ	1	3
Владимирская область	Владимир	3	1
	Ковров	4	1
	Муром	3	1
Волгоградская область	Волгоград	2	3
	Волжский	2	3
	Камышин	3	2
	Вологда	4	1
	Череповец	4	1
Воронежская область	Воронеж	3	2
Дагестан	Дербент	2	5
	Махачкала	2	5
	Хасавюрт	2	5
Забайкальский край	Чита	1	2
Ивановская область	Иваново	4	1
Иркутская область	Ангарск	2	3
	Братск	3	2
	Иркутск	2	3
Калининградская область	Калининград	2	2
Калмыкия	Элиста	2	3
Калужская область	Калуга	3	1
	Обниск	3	1
Камчатский край	Петропавловск-Камчатский	7	7
Кемеровская область	Кемерово	4	3
	Киселевск	4	2
	Ленинск-Кузнецкий	4	3
	Новокузнецк	4	3
	Прокопьевск	4	2
Кировская область	Киров	5	1
Костромская область	Кострома	4	1
Краснодарский край	Краснодар	2	6
	Новороссийск	2	5
	Сочи	2	4
Красноярский край	Ачинск	4	3
	Красноярск	3	3
	Норильск	5	3
Курганская область	Курган	3	2
Курская область	Курск	3	2
Ленинградская область	Санкт-Петербург	3	2
Липецкая область	Елец	3	2
	Липецк	3	2
Магаданская область	Магадан	5	5
Марийская Республика	Йошкар-Ола	4	1
Мордовия	Саранск	3	2
Московская область	Балашиха	3	1
	Железнодорожный	3	2
	Жуковский	3	1
	Коломна	3	1
	Красногорск	3	1
	Люберцы	3	1
	Москва	3	1
	Мытищи	3	1
	Ногинск	3	1
	Одинцово	4	1
	Орехово-Зуево	3	1
	Подольск	3	1
	Серпухов	3	1
	Химки	3	1
	Щелково	3	1
	Электросталь	3	1
Мурманская область	Мурманск	5	4
Нижегородская область	Арзамас	4	2
	Дзержинск	4	1
	Нижний Новгород	4	1
Новгородская область	Великий Новгород	3	1
Новосибирская область	Новосибирск	4	3
Омская область	Омск	3	2
Оренбургская область	Оренбург	4	3
	Орск	4	2
Орловская область	Орел	3	2
Пензенская область	Пенза	3	2
Пермский край	Пермь	5	2
Приморский край	Артем	3	4
	Владивосток	2	4
	Находка	2	5
	Уссурийск	2	3
Псковская область	Великие Луки	3	1
	Псков	3	1
Республика Карелия	Петрозаводск	2	5
Республика Коми	Сыктывкар	5	1
	Ухта	5	2
Ростовская область	Батайск	2	3
	Волгодонск	2	3
	Новочеркасск	2	3
	Новошахтинск	2	3
	Ростов-на-Дону	2	3
	Таганрог	2	3
	Шахты	2	3
Рязанская область	Рязань	3	1
Самарская область	Волжский	4	3
	Новокуйбышевск	4	3
	Самара	4	3
	Сызрань	3	3
	Тольятти	4	3
Саратовская область	Балаково	3	3
	Саратов	3	3
	Энгельс	3	3
Сахалинская область	Южно-Сахалинск	4	4
Свердловская область	Екатеринбург	3	2
	Каменск-Уральский	3	1
	Нижний Тагил	4	2
	Первоуральск	4	2
Северная осетия	Владикавказ	2	—
Смоленская область	Смоленск	3	1
Ставропольский край	Невинномысск	2	5
	Ставрополь	2	5
Тамбовская область	Тамбов	3	2
Татарстан	Альметьевск	5	2
	Казань	4	2
	Набережные Челны	5	2
	Нижнекамск	5	2
Тверская область	Тверь	4	1
Томская область	Томск	4	3
Тульская область	Новомосковск	3	1
	Тула	2	1
Тыва	Кызыл	2	1
Тюменская область	Тобольск	4	2
	Тюмень	3	2
Удмуртия	Ижевск	5	1
Ульяновская область	Димитровград	4	2
	Ульяновск	4	2
Хабаровский край	Комсомольск-на-Амуре	4	3
	Хабаровск	2	3
Хакасия	Абакан	2	3
Ханты-Мансийский  АО	Нефтеюганск	4	2
	Нижневартовск	5	2
	Сургут	4	2
Челябинская область	Златоуст	4	2
	Копейск	3	2
	Магнитогорск	4	3
	Миасс	3	2
	Челябинск	3	2
Чеченская Республика	Грозный	2	4
Чувашия	Новочебоксарск	4	2
Чувашская Республика	Чебоксары	4	2
Якутия	Якутск	2	2
Ямало-Ненецкий  АО	Новый Уренгой	5	2
	Ноябрьск	5	2
Ярославская область	Рыбинск	4	1
	Ярославль	4	1

Пояснения к расчету односкатной крыши

Угол наклона	Калькулятор учитывает указанный угол и определяет его правильность для выбранного кровельного материала. Изменение угла наклона осуществляется путем изменения высоты подъема крыши.
Площадь поверхности	Общая площадь кровли со свесами.
Вес кровельного материала	Вес кровельного материала для покрытия всей крыши.
Количество изоляционного материала	Количество изоляционного материала (длина рулона 15 метров, ширина 1 метр, нахлест 10 см).
Нагрузка на стропильную систему	Нагрузка кровельной системы с учетом ветровых и снеговых нагрузок выбранного региона.
Длина и количество стропил	Показывает длину стропильной ноги и количество стропил с учетом заданного шага.
Сечение, вес и объем стропил	Параметры определяются с учетом кровельного материала, площади поверхности, угла наклона и региональных нагрузок.
Количество и объем досок обрешетки	В калькуляторе используется стандартная 6 метровая доска.  Объем просчитывается в кубических метрах.

Визуализация односкатной крыши

На стадии проектирования, для визуального рассмотрения и анализа выбранных параметров можно использовать программу ArCon.

Ниже представлена небольшая демонстрация по созданию проекта постройки с односкатной крышей:

Калькулятор расчета односктной крыши

Поиск для:

---

Односкатная крыша — опирается своей несущей конструкцией на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений.

Калькулятор расчета односкатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Онлайн калькулятор для расчета строительных материалов на строительство односкатной крыши с учетом климатических условий.

Односкатная крыша популярна в регионах, где лес является дефицитным или чрезмерно дорогим товаром, не редки сильные затяжные ветра. Односкатные крыши редко имеют большой угол наклона, как правило, не более 25º. Это уменьшает площадь атаки на крышу ветром и делает ее более выносливой к сдуванию. Односкатные крыши часто укрываются от поддевания ветром каменными бордюрами, то есть открытой является только одна часть крыши – сточная, остальные же три находятся как бы внутри здания, под защитой этих бордюров.

людей нашли эту статью полезной. А Вы?

Калькулятор односкатной крыши (односкатная крыша) 3D

См. также

Дисплей Единицы длины:

DU

Цвет технических чертежей:

CL 900 03 Тип кровельного материала

UH

Жесткий (напр. черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша Задний или карнизный свес (внизу):

TC

Передний свес (вверху) чел):

TF

Свес граблей (боковой):

TS

TE

Установка стропил (баржи)

900 02 TW

Установка стропил вплотную к стене (параллельно)

Дом Дом ширина:

HW

Длина дома:

HL

Толщина стены:

HC

Высота стены (высокая стена):

WF

Высота стены (короткая стена):

WB

Стеновая пластина (нижний прогон) Ширина:

MW

Высота:

MT 90 003 Стропила Вырез сиденья (нижний):

GB

Вырез сиденья ( верхний):

GT

Глубина стропила:

RW

Толщина стропила:

RT

9000 4 Шаг стропил:

RS

Подкровельный слой Ширина:

DW

Длина:

DL

Нахлест:

DT

Боковая накладка:

DS

Контробрешетка (рейка) Толщина:

CT

Кровельные рейки (рейки) Ширина:

LW

Толщина:

LT

Расстояние между рейками:

LS

Обшивка плитой OSB Ширина:

OW

Длина:

OL

Толщина:

OT

Кровельные материалы (листы или куски) Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

ST

Боковой нахлест:

SS

Выберите чертеж:

• Расположение стропил односкатной крыши 9022 4
• Схема расположения кровельных обрешеток
• Схема размеров стропил
• Навес, стропила односкатной крыши вид спереди

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Крыша

• Угол крыши (скат):  15,12 °

• Длина от конька до карниза:  538,66 см

• Общая ширина крыши со свесами: 680 см

• Площадь крыши (квадрат) : 36,629 м2

Стропила

• Угол среза стропила:  74,88 °

• Слив стропила b глубина пропила:  4,05 см

• Общая длина стропильного бруса:  542,71 см

• Общая длина стропил с вылетом: 538,66 см

• Глубина стропил: 15 см

• Толщина стропил: 5 см 90 246

• Длина от конькового отвеса до верхнего среза пятки (отвеса):  103,59 см

• Расстояние от конца стропила до нижнего среза пятки:  51,79 см

90 223

Длина от верхней части птичьего рта по отвесу до нижней части отвес: 383,28 см

• сиденье (снизу): 5 см

• отвес или пятка (снизу): 1,35 см

• Вырез сиденья (верхний):  5 см

• Вертикальный или пяточный срез (верхний):  1,35 см

Настенная пластина (нижний прогон)

• Ширина : 15 см

• Высота: 15 см

• Длина: 680 см

Подкровельный слой

• Общая длина: 5000 см

• 9 0002 Количество полосок: 7 шт.

Расстояние между стропилами

• S 1: 30 см

• S 2: 30 см

• 9000 2 S 3: 60 см

• S 4: 60 см

• S 5: 60 см

• S 6: 60 см

• S 7: 60 см 9000 3

• S 8:  60 см

• S 9:  60 см

• S 10: 60 см

• S 11: 10 см

• S 12: 30 см 90 246

• S 13:  30 см

Расстояние между планками

• L 1:  50 см

• L 2:  50 см

• L 3:  50 см 9024 6

• Д 4:  50 см

• Д 5:  50 см

• L 6:  50 см

• L 7:  50 см

• L 8:  50 см

• L 9:  38,66 см

Строительные материалы

Кровельные материалы (листы или куски)

Стропила

• Глубина стропил:  15 см

• Длина:  542,71 см

• Толщина стропила:  5 см

• Количество: 14 шт.

• Объем древесины:  0,57 м3

Контробрешетка (рейка)

Кровельные рейки (рейка)

Стеновая пластина (нижний прогон)

Подкровельный слой

• Ширина: 100 см

• Длина: 1000 см

• Рулоны: 5 шт.

• Площадь: 50 м2

Кровельные изоляционные материалы

• Толщина: 15 см

• Объем: 2,817 м3 902 46

Исходные параметры

Дисплей

Тип кровельного материала

Кровля

• Задний или карнизный свес (нижний): 50 см

• Передний свес (верхний): 70 см

• Передний свес (боковой): 40 см

• Установка стропил (баржи): выбрано

• Установка стропил близко к стене (параллельно): выбрано

9023 1 Дом

• Ширина домика:  400 см

• Длина дома: 600 см

• Толщина стены: 30 см

• Высота стены (высокая стена): 400 см 90 246

• Высота стены (короткая стена):  300 см

Настенная пластина (нижний прогон)

• Ширина: 15 см

• Высота :  15 см

Стропила

• Сиденье с вырезом «птица» (внизу): 5 см

• Сиденье Birdsmouth (верхнее): 5 см

• Глубина стропил: 15 см

• Толщина стропил:  5 см

• Расстояние между стропилами: 60 см

Подкровельный слой

• Ширина: 100 см

• Длина: 1000 см

• Оголовье: 15 см

• Боковая накладка: 15 см

Контробрешетка (рейка)

• Толщина: 3 см

Кровля обрешетка (рейка)
Обшивка OSB плитой

• Ширина: 125 см

• Длина: 250 см

• Толщина: 9024 5 1,4 см

Кровельные материалы (листы или куски)
{{/fields}}
{{/groups}} {{#isCaption}}

Обратите внимание:

• Значения, выделенные зеленым цветом , являются допустимыми значениями.
• Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
• Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.
{{/isCaption}}

Калькулятор геометрии каркаса крыши Gambrel со схемами

blocklayer.com
?

Всегда показывать полное меню

Прилепленное меню

Версия


Геометрия каркаса крыши Gambrel — дюймы Только геометрический калькулятор — обратитесь к местным строительным и инженерным нормам

Ширина стены Глубина стропил Высота стены 908:45 Показать высоту стены Нижний угол крыши Длина нижней крыши 908:45 Верхний угол крыши Ева Овес 908:45 Сиденье с птичьим ртом ноги дюйм

Косынка База Толстый прогон 908:45 Ридж Толстый Длина крыши Цвет Размеры ? Ограничьте Gambrel, чтобы он соответствовал (вписывался) в полукруг. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
