Расчет свайно ростверкового фундамента: Калькулятор стоимости свайно-ростверкового фундамента. Цена в СПб

Содержание

Онлайн-калькулятор расчета ростверка свайного фундамента, расчет бетона, арматуры, опалубки

Содержание

  • Онлайн-калькулятор расчета ростверка
  • Параметры
  • Арматура
  • Объем бетона
  • Опалубка

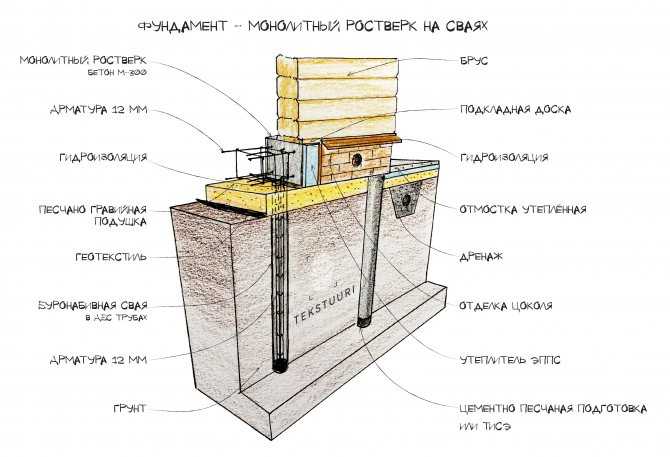

Любое строение должно опираться на прочное, надежное и долговечное основание. Свайно-ростверковый фундамент широко применяется при возведении частных домов. Что он из себя представляет?

Это конструкция, состоящая из двух основных составляющих:

  • вертикальных свай, погруженных в грунт на необходимую глубину;
  • пояса обвязки, опирающегося на сваи. Собственно, это и есть ростверк. Выглядит, как традиционная железобетонная лента.

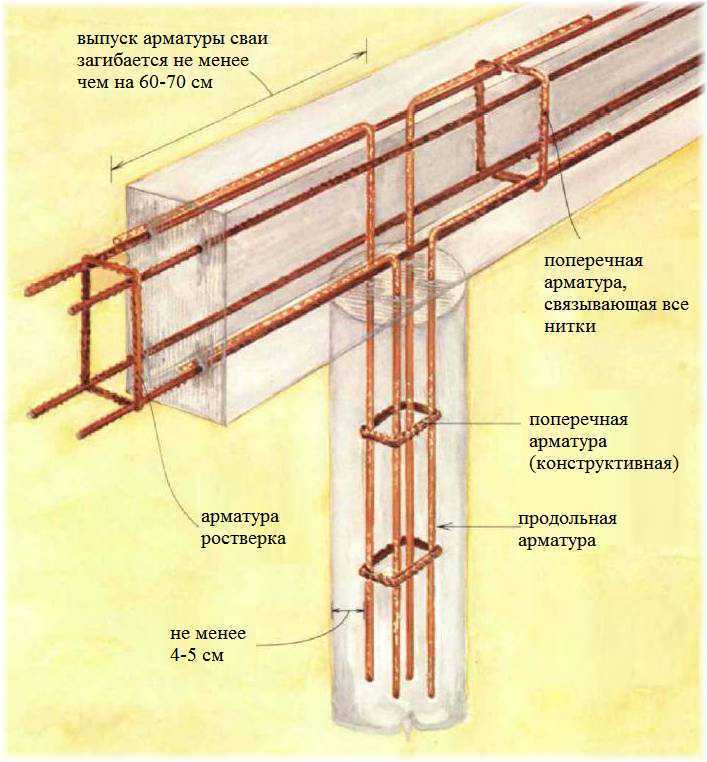

Важное условие — выполнение единого арматурного каркаса со свайным полем.

Воспользовавшись нашим онлайн-калькулятором расчета ростверка, Вы сможете определить его параметры, а также необходимый расход:

  • арматуры для монтажа укрепляющего каркаса;
  • бетона для заливки;
  • древесины для строительства опалубки.

Вычисления не занимают много времени, достаточно ввести необходимые данные.

Параметры

Для расчета ростверка необходимо знать его геометрические характеристики. Это:

  1. Длина и ширина. Показатели зависят от габаритов будущего здания.
  2. Толщина. Необходимо учитывать, что фундамент должен быть шире возводимых стен.
  3. Высота. Расчет производится для высокого (приподнятого над поверхностью земли) ростверка, поэтому в учет не идет высота его заглубления.
  4. Общая длина внутренних перемычек. Параметр учитывается при строительстве здания с внутренними помещениями (комнатами).

После введения метрических данных в калькулятор расчета ростверка программа определит следующие показатели.

  • Внешний периметр — границы, повторяющие контур строения.
  • Общую длину — периметр с общей длиной внутренних перемычек.
  • Площадь подошвы — квадратура контакта фундамента с грунтом. Полученные значения помогут для определения площади гидроизоляции.
  • Площадь боковой поверхности — поможет в дальнейшем для определения необходимого количества утеплителя для наружной стороны бетонного основания.
Готовый свайно-ростверковый фундамент
Фото из открытых источников

Арматура

Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.

Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.

Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:

  1. Количество поясов. Как правило, планируется два продольных: верхний и нижний.
  2. Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
  3. Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.

После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.

Монтаж армопояса для ростверка
Фото из открытых источников

Объем бетона

Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.

Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.

Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.

Опалубка

Наш калькулятор расчета свайного ростверка поможет определить необходимое количество пиломатериала для сооружения опалубки. Конструкция придаст фундаменту форму и удержит раствор до нужной степени затвердевания.

Для расчета опалубки помимо параметров самой конструкции вносятся геометрические показатели доски: ширина, длина и толщина. По окончанию вычислений сформируются результаты.

Опалубка для высокого ростверка
Фото из открытых источников

Строительство свайно-ростверковых фундаментов возможно на торфяниках и наклонном рельефе. Широко применяется на сыпучих грунтах и в сейсмоопасных районах.

Быстро и доступно определить необходимое количество материалов можно, воспользовавшись нашим онлайн-калькулятором расчета ростверка.

Калькулятор расчета свайного фундамента — онлайн расчет столбчатого фундамента

С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй. При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину).

Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов. Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Фундамент ростверка — виды, проектирование, монтаж

class=»eliadunit»>

Фундамент, состоящий из одного, двух или более ярусов балок (как правило, стальных), уложенных на слой бетона для распределения нагрузки на обширной площади, называется ростверковым фундаментом

. Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для колонн и лесов тяжелой конструкции.

Несмотря на то, что фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет большие нагрузки на большие площади.

Типы ростверкового фундамента

По материалам, применяемым при строительстве, Ростверковый фундамент бывает двух видов:

  1. Фундамент стального ростверка
  2. Фундамент для деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка

состоит из стальных соединений или балок, расположенных в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки. С внешней стороны внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие толщиной 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок поверх бетонного основания на расстоянии от 100мм до 300мм, с помощью трубных разделителей. Далее заливаем бетон между и вокруг балок первого яруса. После этого укладываем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом соединяем стальные стойки с верхним ярусом с помощью опорной плиты, боковых уголков и косынки.

Эти соединительные элементы также заделываются в бетон, чтобы сделать соединение жестким.

Строительство фундамента Всемирного торгового центра.

Фундамент деревянного типа предусмотрен для тяжелонагруженной кладки стен деревянных колонн. Этот фундамент особенно удобен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м 2 . Вместо стальных балок используются деревянные доски и деревянные балки. Между деревянными стыками нет бетона. Однако нижний бетон, предусмотренный в стальном ростверке, заменен деревянным настилом из деревянных досок. Выемка основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается вплотную друг к другу без зазора между ними. Поверх этого слоя под прямым углом укладывается деревянный брус того же сечения, что и деревянный столб. Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см.

Толстый, заходящий на всю ширину основания стены, по которому возводится каменная стена.

Проект фундамента ростверка

Для проектирования ростверкового фундамента требуется расчет нагрузок и моментов от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии. Разделив эту площадь, мы узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и силам сдвига. Ростверк нельзя заключать в бетон и порядок, потому что тогда композиционное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с проектными требованиями

Устройство ростверкового фундамента

Ниже приведены этапы монтажа ростверкового фундамента:

  • Сначала для монолитного монолитного ростверка необходимо изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежен.
  • Опалубка изготавливается из обрезной доски в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть установлен зазор около 6-8 дюймов.
  • Внутри опалубки необходимо установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до края опалубки должно быть одинаковым.
  • Далее арматура соединяется той же вязальной проволокой, что и раньше.
  • Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматура должна располагаться на высоте примерно 25-30мм так, чтобы она полностью погружалась в бетон. Бетон следует заливать осторожно, чтобы избежать нежелательных полостей. 6. После шпаклевки поверхность необходимо выровнять и дать высохнуть. Когда он высохнет, опалубку можно снять. Фундамент уже готов.
class=»eliadunit»>

Ростверковый фундамент: виды, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), наложенных друг на друга под прямым углом на слой бетона, чтобы распределить нагрузку по обширной площади.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1,5 м.

Содержание:

  • Типы фундаментов гриля
    • 1. Фонд Grillage Grillage
    • 2. Фонд деревянного гриля
  • Строительный фонд Grillage
  • .
    1. Фундамент ростверк стальной
    2. Фундамент ростверк деревянный

    1. Фундамент ростверк стальной

    Фундамент ростверк стальной состоит из стальных балок, уложенных в один или два яруса и забетонированных.

    Балки ростверка каждого яруса удерживаются сепараторами из труб диаметром 25 мм и распорками диаметром 20 мм. Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.

    Фундамент стальной ростверк

    Между двумя балками рекомендуется оставить минимальный зазор 8 см. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.

    Минимальная толщина покрытия 10 см сохраняется на внешних краях внешних балок и над верхней полкой верхнего яруса для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.

    2. Фундамент деревянного ростверка

    Фундамент из деревянного ростверка применяется там, где грунт мягкий и постоянно заболоченный. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.

    За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.

    Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и укладываются в два слоя, один продольный, а другой поперек стены, выходя на 45-60 см за основание основания с каждой стороны.

    Доски имеют толщину от 5 см до 10 см в нижней части, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.

    Устройство ростверкового фундамента

    Ниже перечислены этапы возведения ростверкового фундамента:

    1. Каркас должен удерживать ростверк на месте для прочного монолитного ростверкового фундамента.
    2. Опалубка изготавливается из обрезных досок в виде прямоугольных желобов.
    3. Высота опалубки колеблется от 1 до 1,5 футов, а ширина должна быть равна минимальной толщине стены здания.
    4. В опалубку заливается бетон для формирования бетонной подушки от 450 мм до 600 мм.
    5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
    6. Бетон заливается в фундамент до нужной глубины.
    7. Минимальный защитный слой толщиной 10 мм должен сохраняться на верхнем ростверке во избежание коррозии стальных балок.
    Устройство ростверкового фундамента

    Преимущества ростверкового фундамента

    1. Время, необходимое для установки и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
    2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
    3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
    4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, при этом глубина фундамента может быть ограничена 1-1,5 м.

    Часто задаваемые вопросы

    Что такое ростверк?

    Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

    Какие бывают ростверковые фундаменты?

    Основные типы ростверка:
    1. Стальной ростверк
    2. Деревянный ростверк

    В чем преимущества ростверка?

    Преимущества ростверкового фундамента перед обычным фундаментом:
    1.
