Самодельная антенна для приема цифрового телевидения в формате DVB-T2 (фото+описание изготовления)

Простая и практичная самодельная антенна для приема цифрового телевидения в формате DVB-T2.

Цифровое эфирное телевидение постепенно вытеснило аналоговое вещание, и на смену метровым волнам пришли дециметровые, изменились частоты и технология передачи, что в свою очередь повлияло на конструкцию и размеры антенн. Но по-прежнему они отличаются принимаемой мощностью, внешним видом и вариантом исполнения — активные, пассивные, а качество и уровень принимаемого сигнала так же зависит от расстояний до передающей станции, рельефа местности и плотности застройки в населенных пунктах.

По случаю, решил сделать простую, но эффективную антенну для приема цифрового телевидения в формате DVB-T2.

Этот стандарт имеет солидные преимущества перед аналоговым вещанием, это отличная картинка, отсутствие помех и увеличенное число каналов. Но, по сути, сигнал передается в обычном дециметровом диапазоне частот, только цифровой кодированный, но с этим я думаю пусть разбирается тв-тюнер стандарта DVB-T2.

И вот как вариант я выбрал направленную логопериодическую антенну. Для расчетов использовал программу LogAnt и Mmana-Gal, с их помощью я получил характеристики и размеры для 26-го канала — частота 514 МГц и для 46-го частота 674 МГц, это первый и второй мультиплекс в моем регионе.

Для изготовления я использовал трубки от моей старой телескопической комнатной антенны, которая уже давно не актуальна.

Разобрав усы антенны, я нарезал из них заготовки. Самые большие диаметром 6 мм. использовал для двухпроводной линии длиной по 232 мм. каждая, кстати, тонкий 75 Ом-ный кабель очень легко проходит внутри этих трубок, что как раз необходимо в данной конструкции.

Вибраторы изготовил из отрезков диаметром 4 и 5 миллиметров, длиной 146 мм., 120 мм. и 98 мм. каждого по 2 штуки.

Трехгранным напильником можно надфилем после разметки делается небольшой пропил, и трубка при изгибе в этом месте легко ломается. С одного торца вибраторов протачивается, но уже круглым шестимиллиметровым напильником посадочное место типа седло для лучшей состыковки с трубкой линией и после с другого конца укорачивается до расчётной длины, см. фото.

Перед пайкой места и точки будущих соединений зачистил мелкой наждачной бумагой для снятия никелированного покрытия до появления цвета латуни. Затем все элементы припаял с помощью флюса и припоя, трубки тонкостенные поэтому вполне хватает мощности 60-ти ваттного паяльника для качественного соединения.

Проводники из двух параллельных линий необходимо скрепить между собой в двух точках. Со стороны ввода кабеля они должны быть замкнуты перемычкой, здесь я припаял между ними отрезок трубки длиной 28 мм. и диаметром 6 мм. С другой стороны, перед тем как установить короткие вибраторы я надел изолятор из 2-х мм. органического стекла, продев его через просверленные отверстия.

Кабель пропустил в последнюю очередь через нижнюю линию, оплетку припаял к торцу на выходе, а центральную жилу к торцу верхней линии (см. на фото в левом верхнем углу).

Антенна получилась небольшая, очень легкая, качество и уровень сигнала отличные, направлена через окно в сторону передающей станции. Также можно использовать подставку или прикрепить ее к стене через подходящий кронштейн.

Как смотреть телевизор без антенны — журнал LG MAGAZINE Россия

Многие пользователи знают, насколько громоздка и неэффективна привычная телевизионная антенна. Особенно для старшего поколения настройка телевизионных каналов вызывает не только затруднения, но и ассоциации, когда применяется TV-антенна и отходящий от нее телевизионный кабель. Антенна часто теряет сигнал, кабель отходит, изображение с помехами, канал пропал, слышны аудио-помехи – от этого всего любимый телеканал не вызывает удовольствие от просмотра. Вот почему многие владельцы телевизоров ищут способы не использовать устаревшее устройство, чтобы антенна не мешала им обеспечить себе высокий уровень просмотра телепрограмм. Сегодня, благодаря современным технологиям, TV-антенна отошла на второй план, у телезрителя появилась возможность смотреть телевидение, любимый канал, без применения антенны и не использовать кабель. В настоящее время цифровое телевидение находит все более распространение по сравнению с кабельным вещанием.

Телевидение в цифровом формате позволяет подключить телевизор в любом месте Вашего дома. Смотреть телевизионный канал, программу, выбирая их по своему желанию, можно в режиме нон-стоп, делая это в любой комнате или помещении. Настроить такое устройство очень просто: вам больше не придется путаться и переустанавливать кабель, пытаться устранить помехи от плохого контакта кабеля с телевизором, антенна вам больше не нужна.

Перечислим возможные варианты, как смотреть телевизор без антенны.

IPTV телевидение. Подключение с помощью IPTV – один из самых удобных способов просмотра телевизора, антенна в таком случае не актуальна.  Под этой аббревиатурой понимают так называемое цифровое интерактивное телевидение, работающее по протоколу интернета. Используется передача сигнала через протокол IP-операторами кабельного телевидения. Отличием от потокового видео, интернет-телевидения является то, что благодаря IPTV для просмотра обычных телепрограмм можно использовать не только телевизор, но и персональный компьютер, планшет и даже смартфон.

Для того чтобы начать смотреть телевизор и любимый телевизионный канал через цифровой формат телевидения IPTV, потребуется его настройка – необходимо выбрать провайдера, предоставляющего такую услугу, и заключить с ним договор на обслуживание. Далее вы регистрируетесь на их интернет-ресурсе и выбираете интересный для вас перечень телевизионных каналов, который будет работать и входить в ваш пользовательский пакет. Настройка будет осуществляться согласно инструкции, которую указал провайдер. Инструкция довольна простая. Подобный вариант подключения цифрового телевидения хорош тем, что вам не потребуется приобретать какое-либо оборудование на телевизор, если оно уже имеется во встроенной модели последнего поколения. Такие телевизоры компании LG оснащены функцией Smart TV. Для активизации этой функции Вам достаточно подключить в телевизор интернет-кабель или активизировать устройство – Wi-Fi адаптер.

Недостатком этого способа подключения является то, что смотреть телевизор возможно только в том случае, если скорость подключения интернета высокая, и подача сигнала происходит без резких падений этой скорости. Если интернет будет работать с перебоями, тогда изображение на экране телевизора будет постоянно зависать.

Цифровое телевидение IPTV можно подключить разными способами:

•    Wi-Fi. Подключение к телевизору осуществляется с помощью специального Wi-Fi адаптера, который по беспроводной системе улавливает интерактивный сигнал.

•    Приложение в Smart TV. Телевизору обеспечивают подключение к сети интернет, активизируют встроенную опцию Smart TV, вводят логин и пароль. После чего любимый телевизионный канал в вашем доступе.

•    Приставка. Ваш интернет-провайдер подключит ее через вход телевизора, использую HDMI-кабель. Для активизации вводят логин и пароль, приставка начнет автоматическую настройку. Через короткое время приставка начнет работать, и вы сможете смотреть любимый телеканал. Приставка сама найдет доступный канал, вам останется только сохранить телеканалы по инструкции на телевизор. Это не сложней, чем произвести настройку телевизора на прием обычных телеканалов, работающих в аналоговом формате, все просто и понятно.

Подключение IPTV не представляет собой сложности, но если у вас этот процесс вызывает затруднения и телевизор сложно будет подключить к такому цифровому формату телевидения, то, как правило, любой провайдер, оказывает своим абонентам помощь в установке и активизации подобного оборудования.

Цифровой тюнер. Цифровой тюнер – это устройство, дающее телевизору возможность улавливать и воспроизводить на экране видео сигналы различного типа путем их предварительного дешифрования. Тюнер может быть встроенным в телевизор или внешним. В современных моделях телевизионной техники компании LG имеется встроенный декодер, который способен дешифровать несколько разноплановых сигналов телевизионного вещания. Отличается он количеством телеканалов и отсутствием абонентской платы. В этом случае такой цифровой тюнер и HDMI-кабель подключаются к телевизору, а комнатная антенна – к самому тюнеру. Чтобы настроить правильно комнатную антенну, нужно выбрать ручной режим и частоту. Список частот размещён на сайте Российской телевизионной радиовещательной сети. После этого в меню тюнера выбирается автоматический поиск каналов.

Приложение в Smart TV. Некоторые поставщики телевизионных услуг разрабатывают приложения для телевизоров и позволяют смотреть каналы онлайн. Нужен лишь интернет. Чтобы воспользоваться этой опцией, необходимо стать клиентом одного из провайдеров. Причем подключившись к точке доступа, клиент получает возможность одновременно использовать ее для нескольких TV-устройств.

Полезные приложения для Smart TV:

•    VinteraTV – бесплатная OTT/IPTV-платформа.

•    Смотрёшка – для просмотра TV каналов в HD-качестве с ежемесячной оплатой и возможностью подключения библиотек от других популярных сервисов.

•    IVI и Megogo предлагают огромную библиотеку кино, при чем часто после покупки телевизора можно получить бесплатный доступ к сервисам на 6, 12 и даже 24 месяца. За отдельный контент все равно придется платить.

•    YouTube – бесплатное приложение для просмотра различных развлекательных и познавательных видео.

Беспроводное телевидение – это очень удобно: его мобильность позволяет использовать и устанавливать телевизор в любом удобном для вас месте, так как перемещение телевизора больше не зависит от длины антенного кабеля. Кроме того, качество передачи телесигнала у беспроводной системы намного выше, чем у кабельного телевидения. У зрителей беспроводного TV выбор телепрограмм намного шире и разнообразнее, это обстоятельство тоже является значимой и веской причиной, по которой стоит переходить с кабельного телевидения на беспроводное. Антенна действительно больше не нужна. Цифровой формат телевидения полностью заменил старые технологии.

ТВ-антенны: все цифровые и HDTV-антенны



---



Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• В продаже!

  Комнатная HDTV-антенна ClearStream ECLIPSE

  Диапазон: 35+ миль

  Настройка проста! Включает полосу с уникальным составом, позволяющую отклеить и приклеить эту антенну к любой гладкой поверхности, без крючков, липучек или повреждений стен. Эта антенна является многонаправленной, низкопрофильной, а двусторонняя черная или белая конструкция может быть окрашена!…

  Было: 34,99 $

  Наша цена: Сейчас: 32,99 $

  Добавить в корзину Сравните

• Комнатная антенна HDTV с усилением ClearStream ECLIPSE

  Дальность действия: 50+ миль

  Увеличьте мощность сигнала с помощью встроенной системы усилителя Jolt 15 дБ USB, обеспечивающей усиление сигнала для эффективного поворота. Результатом является чистый сигнал для вашего телевизора. В комплект усилителя входит USB-кабель для прямого подключения к USB-порту на…

• Комнатная антенна HDTV с усилителем ClearStream HORIZON

  Дальность действия: 60+ миль

  НОВИНКА! Комнатная HDTV-антенна ClearStream Horizon спроектирована с учетом простоты и отличается тем же стремлением к качеству, что и наши ведущие в отрасли наружные антенны.

  Установите эту элегантную, незаметную антенну как звуковую панель, установив ее либо на…

• В продаже!

  Комнатная HDTV-антенна ClearStream FLEX с усилением UHF VHF

  Радиус действия: 50+ миль

  Ультратонкая антенна HDTV с усилением ClearStream FLEX — это наша фирменная запатентованная петля, соединенная с элементом Hi-VHF для улучшения приема сигналов UHF и VHF. Разработанный для достижения основных частот DTV, вещаемых в Северной Америке, вы получите…

  Было: $59.99

  Наша цена: Сейчас: 49,99 $

  Добавить в корзину Сравните

• В продаже!

  Настенная рама ClearStream VIEW с усилителем для внутренней HDTV-антенны с коллажным ковриком

  Радиус действия: 50+ миль

  Создайте свою собственную стену воспоминаний! Эта антенна идеально подходит для тех, кто хочет спрятать антенну в жилом помещении. В нашу красиво изготовленную настенную раму со вкусом интегрирован мощный уникальный элемент для надежного многонаправленного УВЧ и…

  Было: 89,99 $

  Наша цена: Сейчас: 59,99 $

  Добавить в корзину Сравнить

• В продаже!

  Антенна ClearStream 1MAX UHF VHF для внутреннего и наружного HDTV

  Радиус действия: 40+ миль

  Наружная/внутренняя антенна ClearStream 1MAX имеет радиус действия более 40 миль и обеспечивает кристально чистый прием ТВ-сигнала в формате HD прямо из коробки. Практически не требующая сборки, эта антенна оснащена уникальным встроенным диплексером для…

  Было: $59.99

  Наша цена: Сейчас: 49,99 $

  Добавить в корзину Сравните

• Антенна ClearStream 1MAX UHF VHF для внутреннего и наружного HDTV с 20-дюймовой мачтой

  Радиус действия: 40+ миль

  Комнатная/наружная антенна ClearStream 1MAX имеет радиус действия более 40 миль и включает 20-дюймовую мачту для легкой установки. Наслаждайтесь кристально чистым приемом ТВ-сигнала в формате HD сразу после распаковки благодаря уникальному встроенному диплексеру этой антенны для…

• Антенна ClearStream MAX-V UHF VHF для внутреннего и наружного HDTV

  Радиус действия: 60+ миль

  Благодаря нашему быстроразъемному узлу антенна ClearStream MAX-V легко устанавливается и настраивается в соответствии с вашими предпочтениями. Наш новый эксклюзивный стальной настенный кронштейн позволяет устанавливать его на стену как в помещении, так и на улице. Включенный регулируемый…

• Антенна ClearStream 2MAX UHF VHF для внутреннего и наружного HDTV с 20-дюймовой мачтой

  Радиус действия: 60+ миль

  Кристально чистые сигналы высокой четкости прямо из коробки! Практически не требующая сборки, эта антенна имеет уникальный встроенный диплексер для надежного многонаправленного приема УВЧ и Hi-VHF. Используйте внутреннюю подставку, чтобы разместить антенну рядом с вашим…

• Антенна ClearStream 4MAX UHF VHF для внутреннего и наружного HDTV с 20-дюймовой мачтой

  Радиус действия: 70+ миль

  Кристально чистый ТВ-сигнал высокой четкости на большом расстоянии прямо из коробки! Благодаря быстроразъемному узлу эта антенна принимает разнонаправленный прием UHF и Hi-VHF спереди и сзади антенны. Мощная производительность для приема большего количества телепередач…

• Антенна ClearStream MAX-V PRO для внутреннего и наружного применения UHF VHF HDTV

  Радиус действия: 70+ миль

  Благодаря нашему быстроразъемному узлу новую антенну ClearStream MAX-V PRO легко установить и настроить в соответствии с вашими предпочтениями. Наш новый эксклюзивный стальной настенный кронштейн позволяет устанавливать его на стену как в помещении, так и на улице. Включенный регулируемый…

• В продаже!

  ClearStream 5 Hi-VHF UHF Attic Outdoor HDTV Антенна

  Дальность действия: 65+ миль

  Эта антенна представляет собой прорыв в характеристиках антенн Hi-VHF. Благодаря уникально настроенному элементу и встроенному дуплексеру он берет на себя задачу надежного многонаправленного приема сигналов Hi-VHF на большие расстояния в пригородных и сельских районах с…

  Было: $159,99

  Наша цена: Сейчас: 129,99 $

  Добавить в корзину Сравните

• Антенны Direct DB8e 8-элементная антенна Bowtie UHF Attic Outdoor HDTV Antenna

  Дальность действия: 70+ миль

  Эта многонаправленная УВЧ-антенна имеет запатентованные элементы и специально разработанные кронштейны, которые позволяют двум панелям поворачиваться в разные стороны для нацеливания на широко расставленные радиовышки.

  Рефлектор фокусирует мощность антенны для увеличения дальности…

• Антенны Direct 91XG Однонаправленная антенна UHF дальнего радиуса действия на чердаке HDTV

  Радиус действия: 70+ миль

  Однонаправленная антенна HDTV 91XG принимает телевизионные сигналы UHF на расстоянии более 70 миль от вышек передатчиков. Однонаправленные антенны идеальны для использования в местах, где телевышки сгруппированы в одном общем направлении. Уникальный дизайн обеспечивает…

• В продаже!

  Антенны Direct Element Unidirectional UHF VHF Attic Outdoor HDTV Antenna

  Радиус действия: 60+ миль

  Антенны Direct ELEMENT TV антенна принимает широковещательные сигналы UHF и Hi-VHF на расстоянии более 60 миль, что на шаг впереди наших традиционных Yagi, которые обеспечивают прием только UHF. Однонаправленные антенны идеально подходят для использования в местах, где телевышки…

  Было: 79,99 $

  Наша цена: Сейчас: 69,99 $

  Добавить в корзину Сравните

• В продаже!

  Антенны Direct SR15 Однонаправленная антенна UHF Attic Outdoor HDTV

  Радиус действия: 50+ миль

  Антенны Direct SR15 Однонаправленная телевизионная антенна принимает вещательные УВЧ-сигналы на расстоянии более 50 миль. Однонаправленные антенны идеальны для использования в местах, где телевышки сгруппированы в одном общем направлении. Этот тип антенны обеспечивает более…

  Было: 69,99 $

  Наша цена: Сейчас: 59,99 $

  Добавить в корзину Сравнить

Телевизионные антенны БЕСПЛАТНО принимают эфирные телевизионные сигналы от основных сетей, таких как ABC, CBS, NBC, Fox, PBS, The CW, Univision и многих других, без подписки или ежемесячной платы. Дальность действия телевизионной антенны будет сильно различаться в зависимости от высоты, мощности и частоты, исходящей от передающей вышки, а также от высоты установки антенны, рельефа местности и количества препятствий между вашим домом и передающей вышкой. Дополнительную информацию см. на нашей странице «Устранение неполадок с приемом телевизионных сигналов».

Соберите свою простую телевизионную антенну

Прием локальных сигналов в региональные

Компромиссная конструкция широкополосной антенны

Вещательное телевидение в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), УКВ высокие от 174 до 216 МГц (каналы 7-13), и ДМВ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми маломощными станциями). Диапазон от 54 до 698 МГц покрывает между три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический луч, будет компромиссом.

До перехода на цифру телеканал был просто числовое обозначение его широкого диапазона частот 6 МГц. Цифровой широковещательный сигнал представляет собой поток данных, который включает в себя метаданные, такие как номер виртуального канала или другая идентификация.

ВЛФИ, местная телестанция, где я живу, вещает на 18-м канале УВЧ с 1957 до цифрового перехода в июне 2009 года. Люди привыкли быть «18 каналом». Сейчас вещает на 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16 на частоте 482–488 МГц.

Сборка антенны для 11 канала УКВ и канал УВЧ 16

Односекционная антенна Грея-Ховермана определенно является компромиссом, размер торговли против производительность, чтобы получить небольшой размер, который может легко использовать в помещении или на чердаке. На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.

Это сработало так хорошо, как можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, защищающий от радиосигналов. Раздвижная стеклянная дверь на мой балкон обращена к около 20°, поставив оба передатчика примерно на 90° справа и защищен зданием. Антенна SBGH должна была находиться на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны по близлежащим домам.

Затем я построил пару изогнутых диполей размером с две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для СГХ.

Одиночный сложенный диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что импеданс быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку РГ-59с F-разъемами.

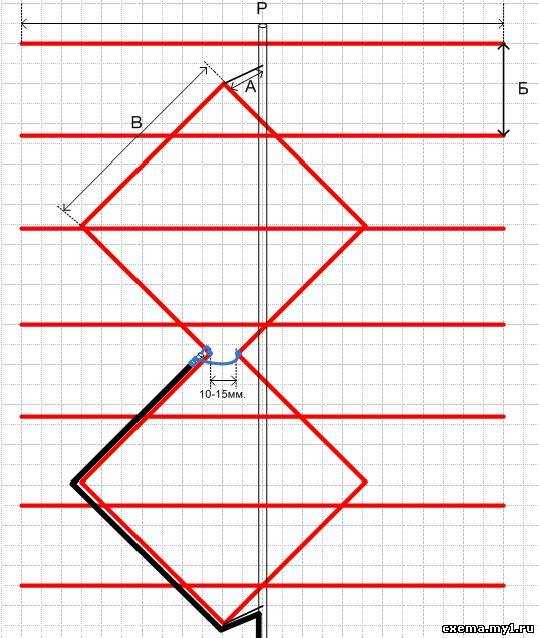

Антенна Single Bay Grey Hoverman (или SBGH).

Сдвоенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для рамы, просверлил, а затем прикрутил. в небольших винтах для листового металла, которые служат точкой подачи и конец диполя поддерживает.

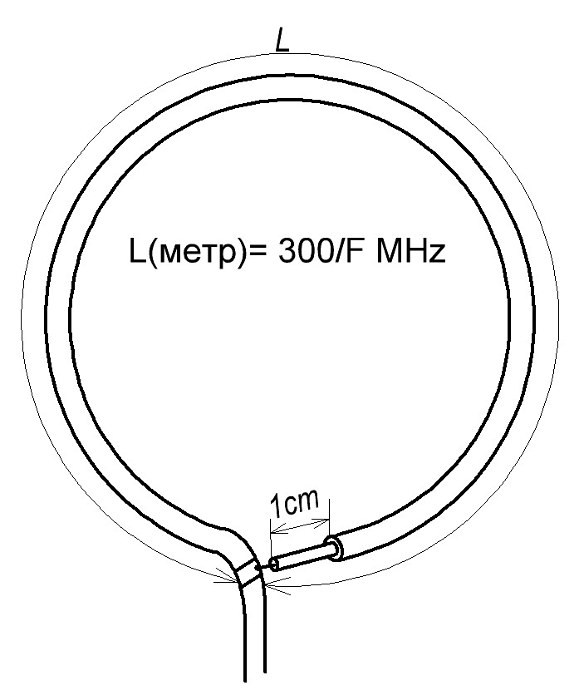

Длина волны в метрах равна 300, деленная на частоту в МГц:

λ _м = 300 / f _МГц

Северный
Американский
телевидение
частоты

Диполь — это λ/2, и я использовал 95% этого для учета для диэлектрического эффекта воздуха плюс изоляция. Плюс близлежащая ПВХ-труба, плюс любые другие приближения может быть уместным в этом грубом дизайне. Это соответствует длинам диполей 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной диполь превзошел Антенна Грея-Ховермана с одним отсеком. Учитывая принцип «все или ничего» приема цифрового ТВ сигнала, Я не могу провести какое-либо осмысленное сравнение. Но, сидя в том же месте на парте у окна, он принимает обе станции, то есть три цифровых канала от каждого.
