Разъединители. Устройство и работа. Применение и особенности

Разъединители — аппараты коммутации, служащие для выключения и включения цепи тока без потребителя, или с небольшой нагрузкой. Таким небольшим током может служить ток намагничивания трансформатора, либо другой ток не выше 15 ампер.

Также разъединители служат для образования разрыва цепи при выключении электрической сети. Это нужно для создания безопасности при проведении работ по ремонту электрооборудования. В этом случае разъединитель образует видимый разрыв между цепью рабочего оборудования и устройств, находящихся в ремонте.

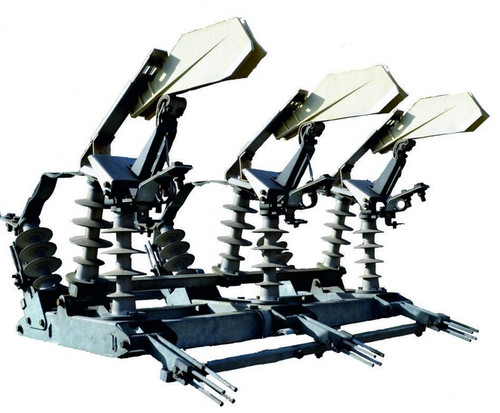

Конструкцию разъединителей можно изучить на примере аппарата коммутации с 3-мя полюсами, рубящего вида.

Он представляет собой находящиеся на одной раме три полюса. У всех полюсов есть по два контакта: подвижный и неподвижный. Подвижные виды клемм полюсов скреплены изоляторами с одним валом. Также вал соединен с рычагом механизма привода аппарата. При управлении механизмом разъединителя сразу включаются все три ножа одновременно.

Соединение контактов сделано жестким с помощью специальных пружин. Они нажимают на пластины из стали, придавливают ножи подвижного контакта к стационарному.

Во время короткого замыкания по разъединителю проходит большой ток, который приводит к его разрушению. Для решения этой проблемы в конструкцию разъединителя вмонтировали магнитный замок, который включает в себя 2 пластины, находящиеся по сторонам двигающегося контакта. Эти пластины намагничиваются от действия тока короткого замыкания, сильно притягиваются друг к другу, и создают дополнительную упругость между контактами.

В конструкции разъединителей не предусмотрено устройство для гашения электрической дуги, поэтому при включенной нагрузке выключать разъединитель запрещается. Для таких целей предназначены другие устройства, например, выключатели. Чтобы не произошло выключение цепи разъединителем при включенной нагрузке, в их конструкции предусмотрены механические блокираторы. Также для этих целей служат механические фиксаторы.

Требования к разъединителям

Такие требования нужны для обслуживания разъединителей электромонтером, либо другим обслуживающим персоналом:

• Конструкция разъединителей выполняется такой, чтобы был виден разрыв цепи по классу напряжения.
• Приводы должны быть оборудованы жесткого закрепления ножей в выключенном и включенном положении. Также должны быть хорошие упоры для ограничения поворота ножа больше положенного.
• Разъединители должны быть приспособлены для любых погодных условий.
• Изоляторы и тяги должны иметь достаточную прочность, не разрушаться при выполнении переключений.
• Главные ножи разъединителей обязательно должны оснащаться блокировкой с ножами заземления, не допускающей одновременного включения.

Принцип действия и порядок выполнения переключений

В распредустройствах действия с разъединителями должны производиться только после того, как проверено отключенное состояние выключателя цепи.

Перед отключением разъединителя нужно снаружи осмотреть всю конструкцию. На разъединителях, блокирующих устройствах и их приводах не должно иметься повреждений, которые могли бы помешать выполнению операции выключения. Особо нужно осмотреть, нет ли шунтирующих перемычек для разъединителей.

Если обнаружены какие-либо дефекты и неисправности, то выключение разъединителя необходимо выполнять осторожно, с разрешения должностного лица, распорядившегося сделать переключение. При обнаружении трещин на изоляторах запрещается производить какие-либо операции с разъединителями.

При ручном механизме привода разъединитель нужно включать быстро и аккуратно, в конце хода не нужно допускать удара. Если во время включения появилась электрическая дуга, то ножи отводить обратно нельзя, так как размер дуги увеличится и перекроет междуфазное пространство, вызвав короткое замыкание. В любом случае операцию необходимо довести до завершения. Когда контакты замкнутся, то дуга исчезнет, и не создаст никаких проблем.

Обратную операцию по разъединению цепи производят не торопясь, с осторожностью. Сначала производят небольшое движение рычагом для проверки действия тяг, поломок изоляторов, люфтов в соединениях. Если при расцеплении цепи появляется дуга, то нужно сразу разъединитель вернуть обратно на свое место, выяснить причину. До выяснения переключения делать запрещается.

Выключение однополюсных разъединителей

Такие операции проводятся специальными штангами, в определенной последовательности, чтобы обеспечить максимальную защиту персонала. Представим такой случай, когда электромонтер начал выполнять отключение ошибочно, не отключив нагрузку.

С включенной нагрузке 1-й разъединитель выключать не опасно, так как сильная дуга не образуется. При расцеплении контактов может возникнуть только малое напряжение, с одной стороны разъединитель будет иметь напряжение источника, с другой будет одинаковая разность потенциалов, которая наводится работающими двигателями, а также конденсаторами, имеющимися в сети.

При выключении 2-го разъединителя может возникнуть мощная дуга. На 3-м разъединителе не будет большой мощности. Поэтому, как бы ни располагались разъединители, первым надо отключать средний разъединитель, далее верхний, затем нижний (при вертикальном расположении). Если расположение горизонтальное, то принцип тот же самый, только вместо верхнего и нижнего, нужно отключать правый и левый в любом порядке.

Если выключатели оснащены пружинами, то работать с разъединителями нужно, ослабив сначала пружины на выключателях, во избежание случайных срабатываний выключателей при операциях с разъединителями.

На линии 6-10 киловольт, где есть компенсация тока на заземление, перед тем как отключить ток намагничивания, сначала отключают реактор дугогашения, чтобы не было перенапряжений. Они могут возникнуть из-за неодновременного расцепления контактов фаз.

Особенности применения

Разъединители служат для видимого расцепления участка электрической цепи во время ремонта оборудования, создания безопасности, исключают подачу питания на ремонтный участок. Также расцепители можно применить для переключения питания электрическим током с одной цепи на другую.

По правилам разъединители могут включать и отключать:

• Нейтрали трансформаторов до 220 киловольт.
• Дугогасящие заземляющие реакторы, если нет замыкания на землю.
• Тока намагничивания.
• Подключение трансформаторов на холостом ходу до 750 кВА.
• Тока заряда и замыкания на заземление воздушных линий питания.
• Тока заряда шин, других подключений, удовлетворяющих требованиям нормативов.
• Отключение токов уравнения до 70 ампер в кольцевых сетях, замыкание сети при отличии напряжений на клеммах не выше 5%.

Отключение уравнительных токов

Разъединители могут отключать, включать токи заряда воздушных и кабельных сетей, токи намагничивания, в том числе силовых, уравнивающие токи, а также слабые токи нагрузки. Это подтверждено директивными и регламентирующими документами. Уравнительный ток – это ток между участками электрической замкнутой сети, обусловленный разностью значений напряжений во время коммутации электрической связи, то есть, во время отключения или соединения.

В закрытых распредустройствах до 10 кВ разъединителями можно включать и выключать токи намагничивания силовых трансформаторов, токов заряда линий, замыкания на землю, не больше следующих величин:

• При 6 киловольтах – ток 3,5 ампер, ток заряда 2,5 ампер, ток замыкания на землю 4 ампера.
• При 10 киловольтах – ток намагничивания 3 ампера, ток заряда 2 ампера, замыкающий ток на землю 3 ампера.

Если между полюсами установлены перегородки из диэлектрического материала, то допускаемый ток при переключениях можно увеличить в 1,5 раза.

Разъединителями при напряжении от 6 до 10 киловольт можно включать и выключать токи уравнивания до 70 ампер, а также токи нагрузки линии до 15 ампер, если операция переключения проводится 3-полюсными разъединителями внешней установки с приводным механизмом.

Если в электрической цепи нет выключателя, то при напряжении сети до 10 кВ допускается производить операции с разъединителями при малых токах, которые намного меньше тока номинала устройств.

Чаще всего разъединители оснащают стационарными заземлителями. Это дает возможность не устанавливать переносные заземления на устройствах, которые требуют ремонта, а значит, не будет нарушения требований правил безопасности при установке заземлений.

Обеспечение безопасности

Во время выполнения переключений с помощью разъединителей под напряжением, электромонтер должен выбрать правильное место своего расположения возле привода, чтобы не получить травм при случайном падении изолятора и других деталей, а также для защиты от действия возможной электрической дуги.

Нельзя смотреть на контакты во время совершения операции. Но после операции нужно обязательно осмотреть состояние ножей разъединителей и стационарных видов ножей. Бывают случаи, когда ножи включились не до конца, либо не отключились ножи стационарные при отключении на отдельных фазах. Каждая фаза осматривается отдельно, даже если между ножами всех фаз есть механическая связь.
