технические характеристики, правила установки и преимущества

Содержание статьи:

Шина нулевая – контактная колодка, предназначенная для электрического и механического подсоединения нулевых защитных «РЕ», рабочих «N» и фазных элементов сети. Используется для правильной организации проводки в распределительных щитах или распаячных коробках. Монтаж защитной системы проводится на DIN-рейке, электрическом щитке, угловых изоляторах.

Почему применяются разные системы заземления

Защитное заземление внешних металлических частей электротехнических приборов снижает риск поражения людей электрическим током при повреждении изолятора или прикосновении к оборванным проводам. Защитные функции заземления построены на двух принципах: снижение разницы потенциалов между заземляемыми и соседними проводниками, а также отвод тока утечки при взаимодействии фазного с заземляемым проводом. Нештатная ситуация сопровождается немедленным срабатыванием устройства защитного отключения — УЗО.

Для чего нужна нулевая шина

Нулевая шина в корпусе

Контактная колодка решает ряд задач:

Быстрое и надежное подключение одножильных, многожильных кабелей, питающих нагрузки. Шина допускает подключение максимум 40 линий сечением 3 мм.
Формирование неразрывной электрической цепи на отрезке «заземление – нагрузка».
Разделение проводов на защитное и рабочее заземление.
Улучшение эффективности распределительных щитов.

Отдельного внимания заслуживает возможность организации видимой клеммы при установке прибора с прозрачной крышкой, позволяющего заземлять и нейтрализовать проводники на соответствующих шинах.

Какими бывают нулевые шины

Нулевые шины для крепления на металлическую Дин-рейку, G-рейку или панель щита бывают изолированными и без дополнительной защиты. Изоляцией для клеммы служит плоская ПВХ основа или планка, оснащенная двумя полимерными «ножками» (например, ШНИ-6х9-6-У2-Ж от IEK).

К изолятору брусок крепят по центру или по краям.

: Нулевая шина без дополнительной защиты

: Изолированная нулевая шина

На участках, требующих дополнительной защиты или подключения нескольких проводников: N «ноль», PE «земля», PEN «земля-ноль» применим полимерный корпус, предложенный различными цветовыми решениями: голубым для нейтрали, желтым или зеленым для заземления.

Конструктивные особенности

Конструкция нулевой шины представлена металлическим бруском с отверстиями и зажимными контактами (болтами), повышающими безопасность разводки проводов. Функции проводников выполняют медные, бронзовые, латунные элементы, изолятором служит полиамид, не поддерживающий горение. Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.

Характеристики нулевых шин

Пример использования кросс-модуля

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.

Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.

Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.

Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.

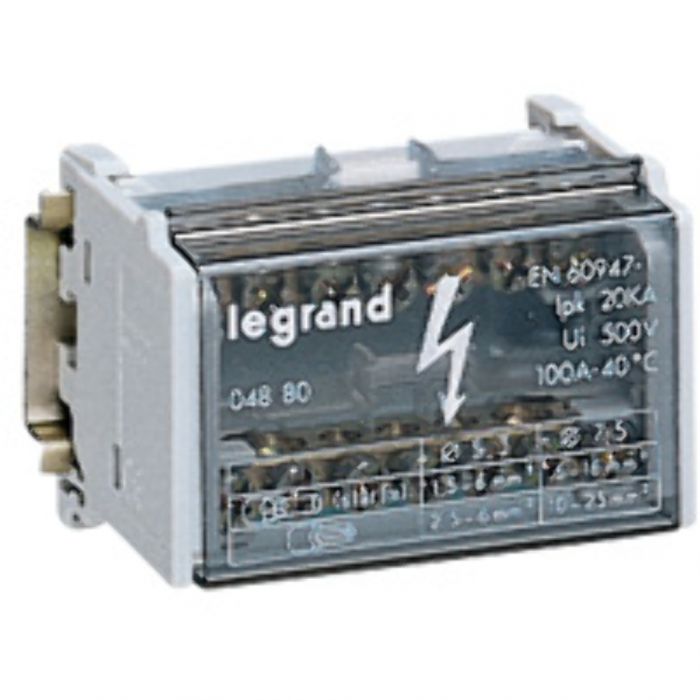

Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.

Допустимый ток для использования кросс-модуля в электросети 100-125 А, номинальное напряжение 500В.

Правила установки

Монтаж простейшей клеммы к щитку выполняют закрытым и открытым способом. Первый вариант предупреждает злонамеренную порчу шины мощных или важных устройств, второй метод применим при отсутствии риска повреждения аппарата. Нулевые колодки с винтовыми соединениями фиксируют к распределительному щитку на DIN рейке, дополнительной изоляции для заземления не предусмотрено.

Сечение нулевых и фазных проводников является одинаковым. Аналогичное требование предъявляется к параметрам шины: действительным сечением считается размер наиболее тонких участков. При объединении группы проводников земли и нуля конечные потребители после разделения ввода «PEN» подключают к разным шинам: PE и N.

Допустимый диапазон внешней температуры для монтажа проводников -40…+50°С, относительная влажность – 90 %. Номинальное напряжение на линии – более 400В.

Как быть, если нет нужных нулевых шин в наличии

Часто распределительные шкафы импортного производства (ABB Mistral) комплектуются одной шиной «N» и «P», а если электрик планирует заземлять три УЗО, ему потребуется 3 маленькие колодки вместо одной большой. Поскольку размеры фирменных щитков, изолированных коробок исключают размещение обычных шин, монтажникам приходится распиливать существующую планку или покупать по индивидуальному заказу. Погрузив полученные изделия в пластиковый корпус, остается проверить устойчивость крепления латунных отрезков.

: Шаг 1

: Шаг 2

: Шаг 3

: Шаг 4

Шина заземления на Дин-рейку крепится отдельно от нулевой колодки, использование общей клеммы запрещено.

Как подключить несколько автоматов

Выбор схемы определяется особенностям конкретной электрической сети. Наиболее простой способ – установить одно УЗО сразу после счетчика. Более безопасный вариант – подключить защитные аппараты на индивидуальных линиях. При сбое одного устройства остальные останутся в рабочем состоянии. Реализация второй схемы требует использования габаритного щитка.

Простая схема

Схема подключения УЗО в однофазной сети с заземлением

На примере удобно рассмотреть однофазную схему, применяемую для большинства квартир многоэтажных домов. На входе установлен двухполюсный автомат включения, подсоединяющий УЗО. Шина «0» в электрощите обозначена маркировкой «N». Двухполюсное устройство защитного отключения подключено к двум однополюсным автоматам. Выход отдельных автоматов позволяет параллельно подвести нагрузки.

Фаза, подключенная к автомату включения, заходит на вход УЗО с выводом на рубильники. Нулевой выход с автомата направляется к соответствующей шине, затем на вход подключенного аппарата. Нулевой провод, выходящий из оборудования потребителя, направляется ко второй нулевой клемме. Наличие дополнительной шины «0» позволяет УЗО контролировать входящее и выходящее напряжение.

Если подключено два УЗО, латунных колодок потребуется три: основная шина нулевая с маркировкой N1 и бруски N2, N3 для устройств защитного отключения. Заземляют УЗО к дополнительному элементу электрощита – шине «P».

Трехфазная сеть

Трехфазная схема распределительного щита

Специальные сети включают трехфазное УЗО на 8 контактов или три однофазных. Принцип подключения аналогичен, но фазы А, В и С питают нагрузки под напряжением 380 В.

На отходящих ветках подключены однофазные УЗО с двумя полюсами. Для прикрытия тока утечки в диапазоне 10-30 мА перед УЗО вставляют отдельные автоматы. Однако в схеме после УЗО не допускается соединение рабочего нуля и заземления.

Какого производителя выбрать

Если УЗО, проводка, выключатели произведены компанией IEK, ABB, Legrand или Schneider Elerctric — есть смысл нулевые и заземляющие рейки купить аналогичной марки. Экстремально дешевые шины «N» (ноль) повышают вероятность поломок, сопровождающихся проблемами для дорогостоящих электроприборов.

Шина «0» и заземление присутствует в новых домах, подключенных к трехфазной сети. Здания старой постройки располагают фазой и нулем, заземляют нагрузку третьим проводником на розетки, а затем на потолок к месту подключения люстры. Включателям «землю» не подают.

Монтаж систем защиты однофазной и трехфазной сети требует учета множества параметров, правильным решением будет поручить расчет и установку шин нуля, заземления квалифицированным специалистам.

Как выбрать din рейку

Специалисты советуют приобретать электрический шкаф без комплектации. В зависимости от местных условий, схемы электроснабжения объекта остальное несложно докупить. Один из необходимых монтажных аксессуаров – din рейка. Статья ответит на вопрос о правилах выбора этого приспособления.

Дин рейка — что это

Согласно российскому ГОСТ Р МЭК 60715 от 2003 года изделие кратко именуется рейкой монтажной. Основное назначение — крепление модулей, КИП в н/в устройствах управления, распределения. Незаменимая вещь при комплектации ЭЩ вне зависимости от схемы и выполняемой функции.

Использование din реек упрощает монтаж аппаратуры, создает удобство размещения узлов, обеспечивает компактность, безопасность. Возможность систематизировать элементы схемы при сборке электрического шкафа – еще одно преимущество аксессуара.

Типы din реек

Сортамент монтажных планок разнообразен, потому и классификация сложная. Можно выделить основные отличия изделий, которые помогут определиться с выбором.

Параметры

Длина. Короткие рейки и длинные (DIN-рельсы). В продаже встречаются изделия от 7,5 до 200 см. На некоторых планках производителем нанесены поперечные насечки: достаточно обломить по размеру без использования ножовки или иного инструмента, и выполнять монтаж аппаратуры на din рейку.
Толщина. Выбирается исходя из веса и особенностей устанавливаемых модулей.
Ширина.
Высота.

Материал

Сталь (оцинкованная).
Алюминий.
Медь.

Профиль

Ω. Рейки типа ТН бывают трех версий: 15, 35 и 75 (численное значение ширины). Универсальный аксессуар, пригодный для фиксации в шкафу практически любого электротехнического устройства.

C. Одна из распространенных версий изделия. Загнутые кромки обеспечивают надежное крепление навесного оборудования.
G. Din рейка такого профиля на нашем рынке встречается нечасто. Основное назначение – крепление модулей европейского стандарта.

Конструктивные особенности

Исполнение планки: с перфорацией, цельная.
Наличие монтажных отверстий. Лучше без них — высверлить по месту крепления несложно.

Что учесть при выборе дин рейки

Производитель. Профессионалы рекомендуют ориентироваться на продукцию торговых марок IEK, ABB, ДКС. Такие din рейки хорошо себя зарекомендовали, в них удачно сочетаются функциональность, качество, стоимость.
Профиль. Дин рейки типа омега подходят для монтажа любой аппаратуры, устанавливаемой в ЭЩ (РЩ). Проблем при сборке схемы не возникнет.
Длина. По количеству фиксируемых модулей в соответствии с их размерами. Рассчитывается индивидуально с учетом габаритов электрического шкафа.
Нагрузка. Планки из стали ограничений в монтаже не имеют. Для мягкого металла (алюминия) — по толщине рейки.

1 мм — только для крепления одного устройства (аксессуар разрезается по нужной длине).

1,1 — для нескольких модулей без мощных расцепителей.

1,4–1,5 — универсальные планки: их выбирают для монтажа переключающих устройств большой мощности: вводных автоматов, рубильников, магнитных пускателей, УЗО и подобных.

Как выбрать клеммник на дин-рейку

NNNNNNEEEEEEWWWWWWWWelectrotorg.ru/elektromontazhnoe-oborudovanie/aksessuary-dlya-shkafov-i-shchitov/klemmnik-na-din-rejku/

Электрические шкафы в сборе изготавливаются на заказ или под типовые схемы. Занимаясь электроснабжением объекта, целесообразно приобретать «пустой» ЭШ (короб), а комплектующие узлы, приспособления отдельно, исходя из местных особенностей. При сборке распределительного щитка понадобятся специальные монтажные аксессуары. Как грамотно выбирать клеммники на дин-рейку, рассказывается в статье.

Определение

Din рейка (согласно российскому ГОСТ рейка монтажная) — металлическая планка для крепления навесного оборудования в электрических шкафах. Такое приспособление упрощает комплектацию ЩР, делает плотной, облегчает фиксацию модулей. Электромонтажнику не нужно заниматься сверлением, использовать винты, болты. Скорость сборки схемы повышается в разы. Изделия отличаются размерами, материалом, иными характеристиками. Выбираются применительно к параметрам устанавливаемых на них устройств.

Клеммник в виде планки с гнездами и винтами — простейшее приспособление. Монтажный аксессуар для дин рейки — конструкция сложная. Электротехническое устройство представляет собой разборную колодку с корпусом из негорючего материала и зажимным механизмом.

Виды клеммников для дин-реек

Проходные. Отличаются типом зажимов: винтовые, пружинные.
С размыкателем.
Заземляющие.

Клеммник на дин-рейку — правила выбора

Винтовые изделия считаются универсальными. Подходят для фиксации одно-, многожильных, запрессованных в гильзы (наконечники) проводов. При самостоятельном монтаже электрооборудования эта версия клеммника предпочтительнее.

Назначение электрической цепи (силовая, контрольная, управления)

Линии отличаются нагрузкой. Соответствующие характеристики (по предельному значению) указаны на корпусе клеммника: Up, Imax. Заземляющий клеммник и токоведущий — разные изделия.

Рабочая температура

Исходя из материала колодки. Смотреть в сопроводительной документации.

Количество зажимов, ярусов

Использование многорядного клеммника делает возможным к 1-му изделию присоединить 2 линии (например, ноль и фазу). Недостаток: большая высота колодки затрудняет установку в малогабаритном ЭШ — дверка может не закрыться.

Типоразмеры клемм

Исходя из сечений присоединяемых проводов, кабелей. Клеммные блоки универсальны — дают возможность работать с жилами разной «квадратуры».

Дополнительно

Размыкатель. Разрывает цепь без отключения проводника. Удобно при ремонте, реконструкции схемы электропроводки.

Элементы защиты. Для предохранения цепей слаботочных целесообразно приобретать аксессуар со встроенными предохранителем или диодом.

Воронка (у «посадочного гнезда»). Облегчает проталкивание проводника в зажимное устройство, ускоряет монтаж схемы.

Удобство маркировки. На корпусе должны быть места нанесения специальных символов, обозначающих электрические цепи, номера проводников. Или изначально установлена планка с маркировкой.

Дизайн. При использовании клеммников разного цвета удобно разделять линии по назначению (силовые, контрольные и так далее).

Модификация корпуса. Рычажки, шины, фланцы делают электромонтаж удобнее.

Дополнительно приобретается изолятор на клеммник, выполняющий функцию боковой крышки. Защищает зажимы, контакты крайнего в ряду изделия от внешних факторов, а пользователя – от поражения током при случайном прикосновении.

Выбирая клеммники для дин реек, следует ориентироваться на товар известного производителя. Такие изделия надежны, безопасны в плане электротравматизма и возгорания.

что это и как выбрать

Грамотная сборка распределительного шкафа невозможна без знания азов электротехники. В интернете понятие шина, устанавливаемая на din рейку, часто трактуется неверно или малопонятно. Статья поможет разобраться с классификацией PEN: назначением, особенностями монтажа.

Шина на дин рейку — что это

Использование специального аксессуара — монтажной рейки — упрощает сбору ЭШ, делает ее удобной, обеспечивает безопасную эксплуатацию электрического щита. Din-рейка — планка из металла для крепления модулей исходя из схемы энергоснабжения. Они разные, в зависимости от особенностей подключения объекта, но в каждой обязательно присутствует шина земли и (или) нулевая. Колодка соединительная состоит из прочной диэлектрической основы и токопроводящей жилы (ТПЖ). Для крепления проводников имеются отверстия с фиксирующими элементами (винтами, болтами). Шина ноль, монтируемая на дин рейку, выпускается в нескольких версиях: отличия в длине, количестве «гнезд» присоединения проводников, особенностях крепления в распределительном щитке.

Использование принадлежности обеспечивает:

разделение проводов рабочего и защитного нуля;
повышение эффективности оборудования РЩ;
надежность соединения на линии «нагрузка — земля»;
компактность, удобство монтажа за счет сведения в одном месте точек присоединения оборудования к нулю (заземлению).

Виды соединительных колодок, назначение

На рисунке — примерная схема разделения проводников при организации энергоснабжения с однофазным питанием объекта.

ГЗШ

Аббревиатура главной заземляющей шины. Используется для уравнивания потенциалов подключением нескольких линий от электротехнического оборудования <1 кВ к заземляющему устройству. Проще говоря, шина земля, устанавливаемая на дин рейку — промежуточное звено между контуром и соответствующими проводниками.

Что присоединяется

Заземляющие провода от технических устройств.
Системы: молниезащиты, уравнивания потенциалов.
Шины PE.
Рабочее заземление внутрикомнатных контуров.
Открытые токопроводящие части оборудования и тому подобное.

ГЗШ устанавливается рядом с вводным устройством (рубильником, автоматом, выключателем нагрузки). Планки изготавливаются из меди, реже — стальные. Использовать ТПЖ алюминиевые запрещено! При нескольких вводах на каждый – своя ГЗШ. В местах, доступных неквалифицированному персоналу, монтируются только в защитной оболочке. Сечение – не менее проводника PE. Устанавливаются в отдельных боксах или в главных ЩР. ГЗШ не предназначена на разделение нуля и земли, поэтому в частных домах в распредщитах вместо нее используется обычная шина.

PEN

Другое название — общая шина. В проводнике совмещены линии защитного и рабочего нуля. Такая схема энергоснабжения объектов устарела — не обеспечивает электробезопасность, если PEN повреждается. Не является обязательным элементом в составе электрического шкафа. Назначение: заземление и разделение PEN-проводника на линии PE (защитный) и N (рабочий нуль).

Что присоединяется

Проводник PEN.
Колодки нуля (рабочего, защитного).

На рисунке рекомендуемый порядок присоединения проводников: PEN – земля – перемычки (N, PE). Указан в инструкции И1.03-08.

В щитках групповых при отдельном расположении шин перемычка между нулем и защитным заземлением не устанавливается.

PE, N

Каждая может заменять в ЭЩ колодку PEN. Отличие – в назначении.

PE — защитный ноль. Используется для организации заземления. Оплетку провода принято маркировать желтым цветом с зеленой полосой.

N — рабочий (функциональный) ноль. Является проводником электрического тока в цепи питания нагрузки. Изолирующее покрытие жилы синего цвета.

При подключении автоматов в электрических шкафах часто используется шина соединительная. Другое название – гребенка. Ее установка «разгружает» РЩ – ШС заменяет перемычки между АВ. Не путать с шинами N, PE, PEN. В такому приспособлению проводники не подключаются – применение целевое (коммутация).

Сечения жил (заземляющих, нулевых, уравнивания потенциалов) – отдельная тема. Требования к ним указаны в ПУЭ (зависят от материала проводника и назначения линии).

Шина под дин рейку — размеры

В таблице — основные значения величин. Параметры изделий разных производителей отличаются исходя из ТУ, специфики использования, материала, количества точек присоединения проводников, способа крепления.

Параметры	Размеры PEN, PE, N колодок (мм)
Высота	9
Ширина	34 – 157
Глубина	6

Как выбрать

Кроме назначения, немаловажны и иные характеристики. С их учетом монтаж на дин рейку станет удобнее, компактнее, а эксплуатация ЭШ безопаснее.

Особенность крепления.
Наличие (отсутствие) изолятора, его тип.
Количество точек присоединения проводников, способ (по краям или центру).
Размеры клемм.

Как правильно выбрать электрощит. модули щита

Автор Фома Бахтин На чтение 2 мин. Просмотров 13.5k. Опубликовано 10 марта Обновлено 19 ноября

При выборе электрощита, кроме исполнения (внутренний, накладной) и материала, из которого он изготовлен (пластик или металл) важным критерием являются его размеры, а точнее количество модулей щита.

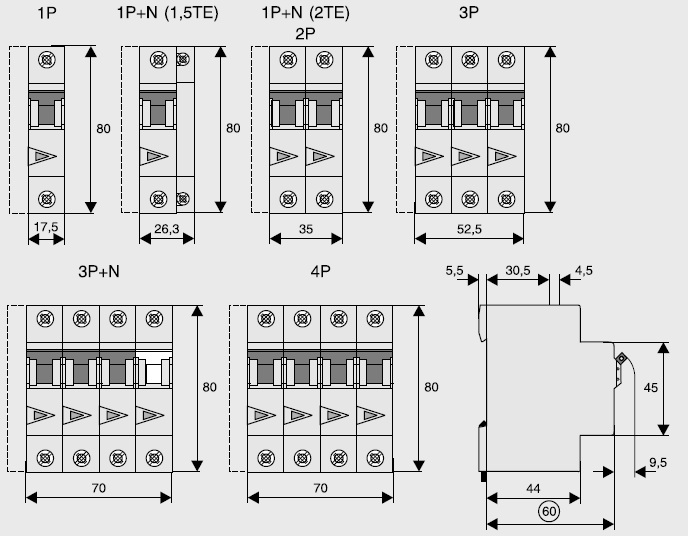

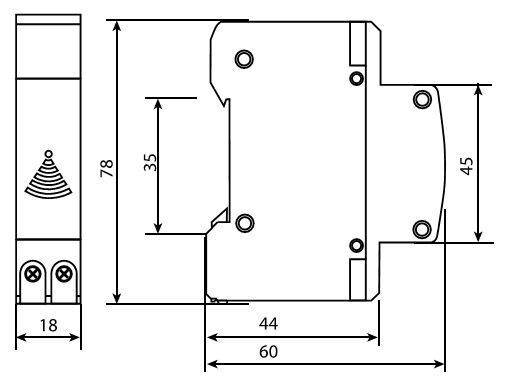

За модуль в щите принято считать один однополюсный автоматический выключатель – автомат, со средней шириной 18 мм.

Одним словом, максимально возможное количество установки однополюсных автоматов в щите и есть количество модулей щита.

Поэтому, приобретая щит необходимо хотя бы приблизительно определиться с модульными элементами щита – автоматами, УЗО, счётчиком и т. д. и их количеством.

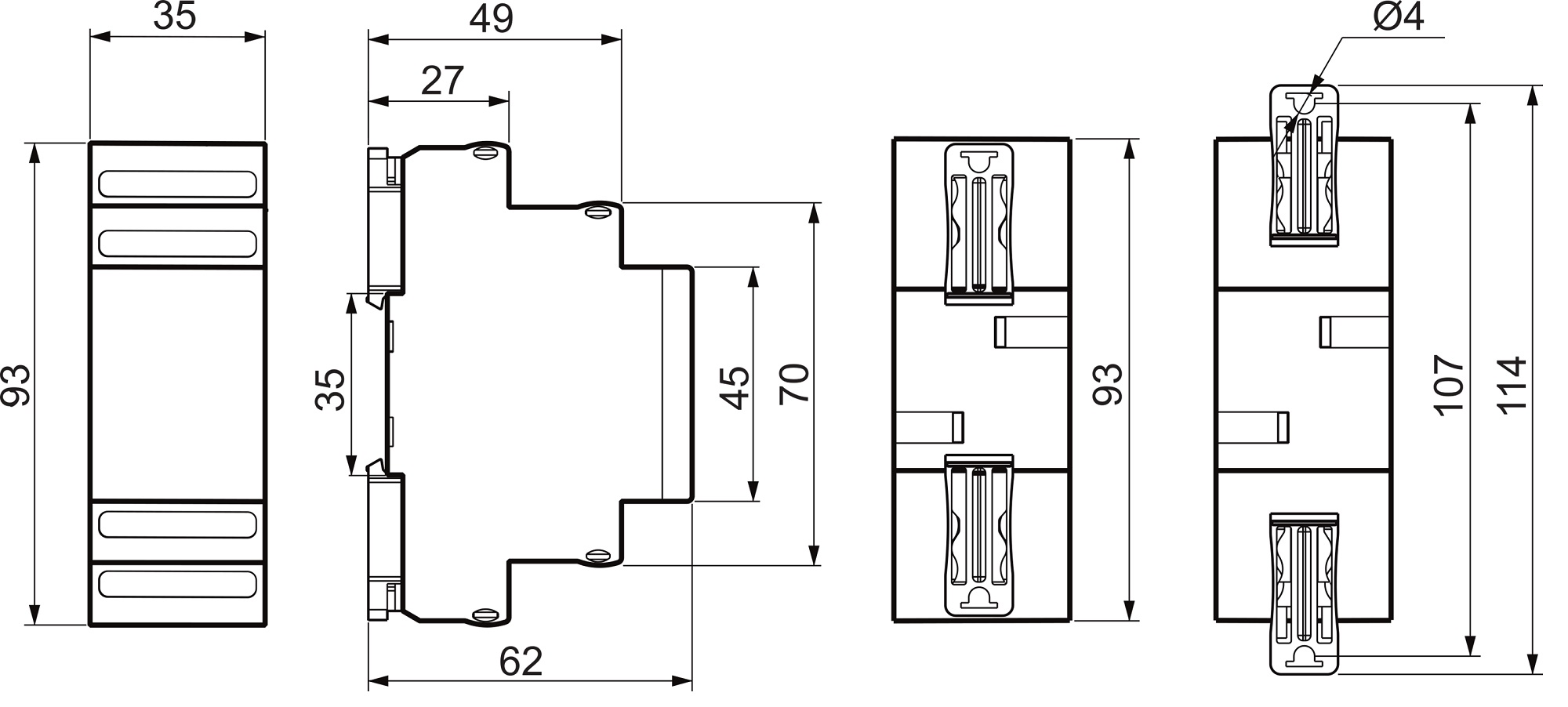

Вот примерные значения количества мест (модулей на DIN – рейке) основными модульными элементами:

Покупать щит лучше с небольшим резервом по количеству модулей – не стоит брать “впритык”. Напрмер, если общее количество модулей 12, то лучше приобрести щит на 16 модулей. Это даст нужный резерв в случае изменения схемы электропроводки или добавления новых “точек”.

При неполном заполнении щита модульными элементами во избежание попадания в электрощит посторонних предметов можно воспользоваться специальными заглушками для щитов под пустые модули. Это придаст большую эстетичность, улучшив внешний вид щита.

Бюджетный электрощит 10-15т.р. на ABB для квартиры 1 и 3 фазы

Сборка правильного электрощита 2017г. на АББ, 72 модуля. Современный электромонтаж

Электрощит для современной квартиры. Правильная сборка и расчет. Технический проект включен

что это такое в электрике, виды, размеры

Вся система электрики в современных домах и квартирах сейчас модульная, особенно это касается новостроек. И тот факт, что они стандартизированы, предполагает универсальный элемент для крепления. Подробнее о том, что такое и как используется DIN-рейка — читайте в статье.

DIN-рейка — что это

Если говорить о том, что это такое, то дин рейка — металлический профиль с элементом электротехники. Они отличаются по своему весу и материалу, однако размер всегда один. Отличаться может только длина реек в зависимости от того, где она будет закреплена, но не ширина.

Обусловлено ее использование в первую очередь удобством, потому что все модули сейчас стандартизированы, а значит могут быть закреплены на любую дин-рейку. Использование старых типов щитков в данном случае неактуально из-за отсутствия у них соответствующих размеров и опасности ввиду устаревших комплектующих.

Виды

И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:

вес;
прочность;
сила проводимого тока через клеммы;
материал: сталь и алюминий;
перфорация: сплошная и регулярная;
насечка: либо есть, либо нет.

И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как Th45. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.

Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.

Как используется в электрике

У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.

Установка рейки

В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:

Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
Зафиксировать планку и проверить ее надежность.

Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

Установка автомата

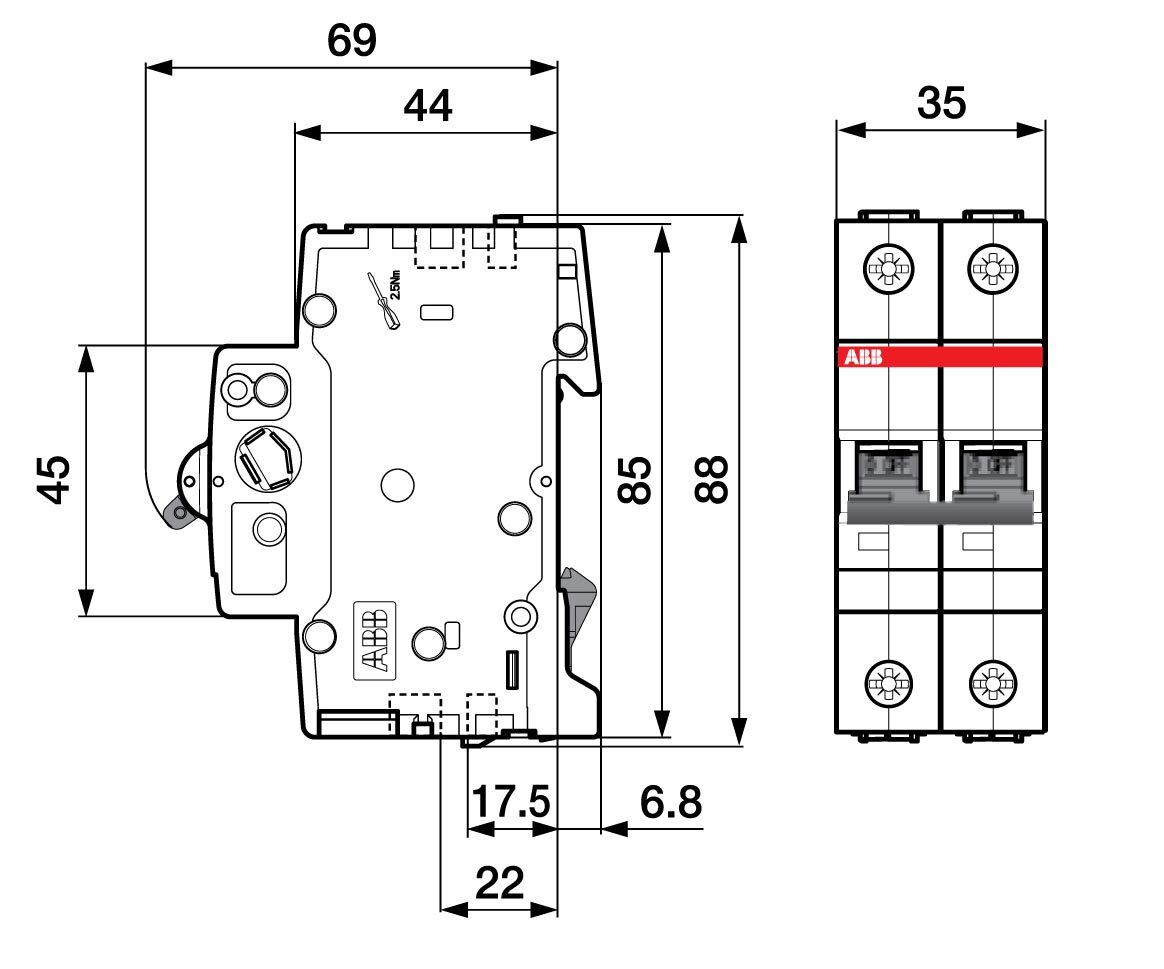

В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:

Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.

Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.

Что учитывать при выборе

Если ранее опыта в покупке не было, то данная информация может пригодиться:

приемлемая толщина стали — 1 мм: стандартное значение, отклоняться от которого стоит только в особых случаях, когда есть четкое понимание для чего это делается;
все пластины подгоняются под характеристики щита, что делает необходимым покупку в запас на 15 мм;
в собранных щитах пластины зачастую уже установлены, однако если их качество не «дотягивает», то рекомендуется произвести замену.

Учет этих особенностей не позволит ошибиться при выборе пластины.

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.
Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.
Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.
Распределительные блоки. Нужны для распределения питания. Особую важность обретают в трехфазном щите.
Счетчик. Благодаря ему можно отслеживать суммарное потребление щита. Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

Видео по теме

% PDF-1.4 % 3126 0 объект > endobj xref 3126 112 0000000016 00000 н. 0000003555 00000 н. 0000003725 00000 н. 0000004937 00000 н. 0000005052 00000 н. 0000005581 00000 п. 0000005863 00000 н. 0000005914 00000 н. 0000005965 00000 н. 0000006016 00000 н. 0000006067 00000 н. 0000006118 00000 п. 0000006169 00000 н. 0000006220 00000 н. 0000006271 00000 н. 0000006321 00000 п. 0000006371 00000 п. 0000006422 00000 н. 0000006473 00000 н. 0000006524 00000 н. 0000006575 00000 н. 0000006626 00000 н. 0000006677 00000 н. 0000006728 00000 н. 0000007203 00000 н. 0000010123 00000 п. 0000010236 00000 п. 0000010723 00000 п. 0000011042 00000 п. 0000011647 00000 п. 0000011924 00000 п. 0000012279 00000 п. 0000012545 00000 п. 0000013110 00000 п. 0000013384 00000 п. 0000014003 00000 п. 0000018394 00000 п. 0000021214 00000 п. 0000025577 00000 п. 0000026165 00000 п. 0000026194 00000 п. 0000026335 00000 п. 0000029873 00000 п. 0000031936 00000 п. 0000032088 00000 п. 0000033535 00000 п. 0000667093 00000 п. 0000681534 00000 н. 0000684439 00000 н. 0000688120 00000 н. 0000688159 00000 н. 0000688598 00000 н. 0000688669 00000 н. 0000688932 00000 н. 0000702143 00000 н. 0000702466 00000 н. 0000702537 00000 н. 0000702815 00000 н. 0000712389 00000 н. 0000724132 00000 н. 0000738325 00000 н. 0000745206 00000 н. 0000757930 00000 н. 0000757986 00000 п. 0000758633 00000 н. 0000759372 00000 н. 0000765086 00000 н. 0000765834 00000 н. 0000775397 00000 н. 0000776154 00000 н. 0000785340 00000 н. 0000786094 00000 н. 0000793544 00000 н. 0000794277 00000 н. 0000800093 00000 п. 0000800460 00000 н. 0000801674 00000 н. 0000802413 00000 н. 0000807972 00000 н. 0000808726 00000 н. 0000817361 00000 н. 0000826886 00000 н. 0000829433 00000 н. 0000831980 00000 н. 0000837513 00000 н. 0000934501 00000 п. 0000934560 00000 н. 0000936592 00000 п. 0000937962 00000 н. 0000939774 00000 п. 0000940528 00000 н. 0000948033 00000 н. 0000948769 00000 н. 0000954598 00000 н. 0000957146 00000 н. 0000959694 00000 п. 0000963220 00000 н. 0001007762 00000 п. 0001008495 00000 п. 0001014166 00000 п. 0001014914 00000 п. 0001022282 00000 п. 0001023036 00000 п. 0001031334 00000 п. 0001032031 00000 п. 0001037135 00000 п. 0001037829 00000 п. 0001042639 00000 п. 0001042668 00000 п. 0001043044 00000 п. 0000003324 00000 н. 0000002585 00000 н. трейлер ] >> startxref 0 %% EOF 3237 0 объект > поток x ڔ KLQ {[- tx9

% PDF-1.4 % 2558 0 объект > endobj xref 2558 112 0000000016 00000 н. 0000003453 00000 н. 0000003623 00000 н. 0000004821 00000 н. 0000004936 00000 н. 0000005465 00000 н. 0000005747 00000 н. 0000005798 00000 н. 0000005849 00000 н. 0000005900 00000 н. 0000005951 00000 п. 0000006002 00000 н. 0000006053 00000 н. 0000006104 00000 н. 0000006155 00000 н. 0000006205 00000 н. 0000006255 00000 н. 0000006306 00000 н. 0000006357 00000 п. 0000006408 00000 п. 0000006459 00000 п. 0000006510 00000 н. 0000006561 00000 н. 0000006612 00000 н. 0000007087 00000 н. 0000008838 00000 н. 0000008951 00000 п. 0000009438 00000 н. 0000009757 00000 н. 0000010112 00000 п. 0000010378 00000 п. 0000010943 00000 п. 0000011217 00000 п. 0000014250 00000 п. 0000014527 00000 п. 0000015130 00000 п. 0000015747 00000 п. 0000018773 00000 п. 0000020929 00000 п. 0000021517 00000 п. 0000021546 00000 п. 0000021687 00000 п. 0000023192 00000 п. 0000024344 00000 п. 0000024496 00000 п. 0000026007 00000 п. 0000659565 00000 н. 0000674006 00000 н. 0000676162 00000 н. 0000679843 00000 н. 0000679882 00000 н. 0000680321 00000 н. 0000680392 00000 н. 0000680655 00000 н. 0000693866 00000 н. 0000694189 00000 п. 0000694260 00000 н. 0000694538 00000 п. 0000704112 00000 н. 0000715855 00000 н. 0000730006 00000 п. 0000736887 00000 н. 0000749611 00000 н. 0000750350 00000 н. 0000756064 00000 н. 0000756812 00000 н. 0000766375 00000 н. 0000767132 00000 н. 0000776318 00000 п. 0000777072 00000 н. 0000784522 00000 н. 0000785255 00000 н. 0000791071 00000 п. 0000791438 00000 п. 0000792652 00000 н. 0000793391 00000 н. 0000798950 00000 н. 0000799704 00000 н. 0000808339 00000 н. 0000817864 00000 н. 1ĄĄXDQ mE7bVD ݸ П.DIcbtCL73 d & g

Ошибка 404: страница не найдена

Ошибка 404: страница не найдена Этот веб-сайт использует файлы cookie. Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie. Принять
Выйти
Вы вышли из системы.
Сообщите нам, если вам потребуется дополнительная информация для вашего проекта.
Расширенный поиск Номер детали.
Название продукта Акк. Комбинированные ручкиArt-CaseБатарейные отсеки и держатели, держатели для кнопочных ячеекBlobBody-CaseКабельные сальники, разгрузка от натяженияКейсы для переноскиКомбинированные ручкиCarrytecКомбинированные ручкиCom-KnobsComtecConnectКонтакты, соединенияDatec-CompactDatec-ControlDatec-Mobil-BoxDatec-Pocket-Box-CaseDatec-Коробка для электронных модулей Кейс для рук CaseSynergy Наклонная ножка, ножки для наклона Верхние ручкиToptecTuning Knobs ‘classic’ Крышки UnitecUSBНастенный монтаж Авторизоваться Ваше местонахождение / язык Германия, английский
Продукты Продукты Корпуса и ручки настройки
Современные пластиковые корпуса, алюминиевые корпуса и ручки настройки для множества различных применений: портативные корпуса, настенные корпуса, настольные корпуса, корпуса на DIN-рейку и т. Д.Взгляните на себя!
подробнее
Корпуса пластиковые Современные пластиковые корпуса для электрического и электронного оборудования
Для современного дизайна корпуса. Получите обзор и выберите из нашего широкого ассортимента.
подробнее
Корпуса алюминиевые Высококачественные корпуса из алюминиевого профиля с красивыми пластиковыми торцевыми панелями
Стильная и надежная защита вашей электроники.По запросу доступны алюминиевые профили особой длины.
подробнее
Потенциометр / ручки настройки Большой выбор ручек настройки: эргономичный, современный и классический
Хорошо зарекомендовал себя для поворотных потенциометров с круглыми и плоскими концами вала согласно DIN 41591 или 6 / 4,6 мм.
подробнее
Настройка Настройка Мы можем поставить корпуса в соответствии с вашими требованиями, готовы к установке
Сообщите нам, что вам нужно для завершения дизайна вашего конкретного продукта. Мы можем обработать и отделать наши корпуса и ручки настройки соответственно. Узнайте больше о наших услугах здесь…
подробнее
Обработка Быстрая, качественная и точная обработка в соответствии с вашими требованиями
Вырезы / отверстия для интерфейсов, дисплеев, элементов управления, кабельных вводов и выводов, резьбовые отверстия, углубления для декоративной пленки и т. Д.
подробнее
Лакирование Мы можем лакировать наши изделия привлекательными и прочными покрытиями для требовательных условий эксплуатации.
Выберите цвет вашей компании или защитный лак для особых требований, например.г. Лак ESD.
подробнее
Печать Мы можем напечатать корпуса, передние панели и ручки настройки с помощью трафаретной / тампопечати и цифровой печати.
Логотип, текст и графика, напечатанные в ваших цветах.
подробнее
Лазерная маркировка Мы предлагаем лазерную маркировку для многочисленных корпусов и компонентов из нашего стандартного ассортимента
Для индивидуальной маркировки, идентификации или маркировки, e.г. логотип, текст, графика, коды, нумерация и т. д.
подробнее
Декоративная пленка Мы можем печатать декоративную пленку в цифровом виде с фотографическим качеством для маркировки корпусов.
Пленка без / с тиснением для ключевых функций, дисплеев / светодиодных окон, штрих-кодов и т. Д.
подробнее
Специальный материал Мы также можем отлить наши пластиковые корпуса и ручки настройки в специальные цвета.
Ваш индивидуальный цвет по образцу, RAL, Pantone и т. Д.
подробнее
Экранирование ЭМС Закажите пластиковые корпуса, покрытые изнутри алюминием для защиты от RFI / EMI
Безопасность и надежность благодаря экранированию, ориентированному на применение.
подробнее
Установка / Сборка аксессуаров Выполняем монтажные работы для завершения сборки корпуса или устройства
Сборка аксессуаров корпуса, приклеивание декоративной пленки и экранов дисплея, сборка компонентов, индивидуальная установка с помощью распорок, крепежных стоек и т. Д.
подробнее
Решения партнеров Сотрудничаем с опытными партнерами
Благодаря партнерским отношениям в области систем ввода и источников питания мы можем предложить вам индивидуально разработанные корпуса в качестве комплексных решений.
подробнее
Приложения Приложения Ноу-хау в области применения
Примеры клиентских приложений демонстрируют разнообразие вариантов использования наших корпусов и ручек настройки.Выберите приложение, по которому вы хотите получить дополнительную информацию.
подробнее
Медицина / Лаборатория / Здоровье Человек и эргономика
OKW фокусируется на инновационных и высококачественных решениях с эргономически выгодными формами, вызывающими доверие.
подробнее
Измерение / управление / автоматизация Человек и точность Решения
OKW гарантируют высокий комфорт и безопасность при повседневном использовании.
подробнее
Машиностроение / Заводское здание Человек и производство Решения
OKW удобны и легко читаются, а также отличаются надежностью.
подробнее
Автомобильная техника / Строительное оборудование / Военное дело / Авиация Человек и мобильность
Благодаря прочной конструкции и высококачественным материалам корпуса и ручки настройки OKW могут выдерживать даже самые тяжелые условия.
подробнее
Отопление / климат / окружающая среда Человек и эффективность
OKW разрабатывает решения для удовлетворения ваших потребностей, чтобы вы и ваши пользователи могли пользоваться устройствами в долгосрочной перспективе.
подробнее
Безопасность / системы обслуживания зданий Человек и технологии
OKW является пионером в разработке современных решений для достижения прогресса в интеллектуальных технологиях.
подробнее
Связь Человек и информация
OKW устанавливает новые стандарты, чтобы вы могли максимально использовать свои информационные и коммуникационные процессы.
подробнее
Горное дело / газ / нефть Человек и сырье
Суровые условия окружающей среды — OKW предлагает решения, обеспечивающие высокий стандарт качества защиты вашей электроники.
подробнее
Новости Новости
OKW Новости
Узнайте о последних продуктах и инновациях OKW и читайте последние новости компании.
подробнее
Новости
OKW Новости
Узнайте о последних продуктах и инновациях OKW и читайте последние новости компании.
подробнее
Пресс-релизы
Получайте последние новости
Здесь вы можете найти наши пресс-релизы и фотографии для прессы.
подробнее
Выставки и события
Познакомьтесь с нами лично
Международная выставка-ярмарка и календарь мероприятий с текущими показателями участия OKW и наших торговых партнеров в выставках.Мы с нетерпением ждем встречи с вами!
подробнее
Информация
Как я могу получить образец или коммерческое предложение?
С помощью корзины для покупок вы можете просто собрать продукты в свою личную корзину, а затем запросить образец и / или предложение. Узнайте больше здесь.
подробнее
Полезная информация о доставке и наших условиях
Здесь вы найдете информацию о доставке и наших условиях.
подробнее
Специализированные знания напрямую от экспертов
Подробные пояснения по выбору материалов, международным стандартам, классам защиты, испытаниям на воспламеняемость, экологическим директивам и т. Д.
подробнее
Инструкции по монтажу, сертификаты и журнал для клиентов INSIDE
Здесь вы можете скачать необходимую информацию.
подробнее
PDF и AutoCAD DWF
Примечания по использованию и ссылки на сайты производителей для загрузки программ отображения.
подробнее
О OKW
Традиции и современность
OKW Gehäusesysteme — немецкая компания со штаб-квартирой в Бухен / Оденвальд. Узнайте самые важные факты о наших действиях, нашем портфеле продуктов и истории нашей компании.
подробнее
Принятие на себя ответственности
Наши продукты соответствуют требованиям экологических директив и норм, таких как REACH, RoHS, WEEE и т. Д.
подробнее
Социальная приверженность является традицией OKW Gehäusesysteme
Узнайте больше о наших давних партнерских отношениях и чередующихся индивидуальных проектах.
подробнее
Мы серьезно относимся к защите ваших личных данных и хотим, чтобы вы чувствовали себя в безопасности при посещении нашего веб-сайта.
Вот обзор нашего заявления о конфиденциальности и защите данных.
подробнее
Правовая информация
Юридические уведомления Odenwälder Kunststoffwerke Gehäusesysteme GmbH в Бухене
подробнее
Контакт
Как к нам добраться
Используйте контактные данные, чтобы связаться с OKW Gehäusesysteme в Бухен / Германия.
Однако вы также можете связаться с нашими партнерами напрямую: см. «Контакты с партнерами по продажам».
подробнее
Мы здесь, когда мы вам понадобимся
Ваше письмо будет немедленно отправлено на соответствующий адрес в вашем регионе.
Как вариант, вы также можете заполнить список корзины и отправить запрос: используйте значок «корзина корзины».
подробнее
OKW в мире
Здесь вы можете найти местное контактное лицо OKW.
Дочерние компании в 8 странах на 4 континентах и давние партнеры по продажам, работающие по всему миру, готовы помочь вам.
подробнее
Образцы и цитаты
Получите образцы
Просто нажмите на символ «добавить в мой список», чтобы добавить элементы в свой личный список. Затем вы можете запросить образцы и получить коммерческое предложение.
Узнать больше здесь
Товаров с меткой «DIN-рейка»
Корпус для DIN-рейки Raspberry Pi автор: mdkendall 20 августа 2017 г. 975 1588 28 Зажим и бампер для DIN-рейки Arduino по jwags55 14 октября 2014 г. 718 966 11 Зажимы для DIN-рейки для 8-канальной релейной платы по mortomr 5 июня 2015 г. 457 661 7 Кабельный зажим для DIN-рейки автор: mdkendall 29 октября 2017 г. 314 582 10 Крепления на DIN-рейку по fns720 13 июля 2018 г. 307 538 12 Зажимы для монтажа на печатной плате для DIN-рейки 35 мм автор Роберт Хант 9 июня 2013 г. 304 545 6 8-канальная релейная плата, монтаж на DIN по dhulihan 17 октября 2015 г. 218 348 4 Крепление Raspberry Pi на DIN-рейку по jwags55 24 октября 2014 г. 189 300 3 DIN-рейка 35 мм — параметрическая автор: cgapeart 9 апреля 2014 г. 169
Что такое DIN-рейка? — Корпус системы управления
DIN означает «Deutsches Institut fur Normung», что означает «Немецкий институт стандартизации. «В 1970-х годах название DIN стало официальным символом технической стандартизации в Германии.
Стало обычным явлением установка оборудования автоматизации на 35-миллиметровые DIN-рейки. Стандарт DIN используется для нормализации монтажа для всего, от ПЛК до небольших приводов в промышленности Северной Америки.
Что такое монтаж на DIN-рейку?
A DIN-рейка — это металлическая рейка стандартного типа, широко используемая для установки автоматических выключателей и промышленного оборудования управления внутри стоек для оборудования.Эти изделия обычно изготавливаются из холоднокатаного листа углеродистой стали с оцинкованной или хромированной блестящей поверхностью.
Основы DIN-рейки
Стандартная конструкция для крепления клеммных колодок и небольших электрических компонентов к плоским металлическим панелям называется DIN-рейкой.
Это узкий металлический канал из гнутой листовой стали или экструдированного алюминия с краями, предназначенными для «защелкивания» пластиковых компонентов.
На следующей фотографии показаны клеммные колодки, релейные розетки, предохранители и другие клеммные колодки, установленные на горизонтальной длине DIN-рейки в корпусе системы управления:
Две фотографии клеммной колодки, закрепленной на длине DIN-рейки — одна сверху и одна снизу — показывают, как специально сформированные рычаги на каждом модуле клеммной колодки подходят к краям DIN-рейки для надежного крепления:
DIN-рейка сама крепится к любой плоской поверхности с помощью винтов, вставляемых в пазы в ее основании.В большинстве случаев рассматриваемая плоская поверхность представляет собой металлическую подпанель электрического шкафа, к которой прикреплены все электрические компоненты этого шкафа.
Очевидным преимуществом использования DIN-рейки для крепления электрических компонентов по сравнению с индивидуальным креплением этих компонентов к субпанели с помощью их собственных наборов винтов является удобство: требуется гораздо меньше труда для монтажа и демонтажа компонента, прикрепленного к DIN-рейке, чем компонент, прикрепленный с собственный набор специальных винтов.
Это удобство значительно облегчает задачу изменения конфигурации панели.С таким большим количеством различных устройств, изготовленных для монтажа на DIN-рейку, легко обновить или изменить компоновку панели, просто отсоединив компоненты, переместив их в новые места на рейке или заменив их другими типами или стилями компонентов.
Монтаж на DIN-рейку
На следующей фотографии показаны некоторые из разнообразных компонентов, устанавливаемых на DIN-рейку.
Слева направо мы видим четыре реле, источник питания и три преобразователя протокола HART, все они прикреплены к одной и той же прессованной алюминиевой DIN-рейке:
Как уже упоминалось, DIN-рейка доступна как в штампованном стальном, так и в штампованном алюминиевом исполнении.
Здесь показано сравнение двух материалов: листовая сталь слева и алюминий справа:
Форма DIN-рейки, показанная на всех фотографиях, известна как DIN-рейка «в цилиндре».
Разновидностью конструкции DIN-рейки является так называемая G-рейка, имеющая заметно отличающуюся форму:
К счастью, многие модульные клеммные колодки имеют возможность закрепления на DIN-рейке любого типа, например, эти два специальных блока, левым примером является клеммный блок со встроенным выключателем, а правый Примером является «заземляющая» клеммная колодка, точки подключения которой электрически являются общими для самой DIN-рейки:
Если вы исследуете нижнюю структуру каждого блока, вы увидите образования, предназначенные для крепления либо к краям стандартной («цилиндрической») DIN-рейки, либо к DIN-рейке в форме буквы «G».Также существуют стандарты меньшего размера для DIN-рейки, хотя они встречаются гораздо реже, чем стандартный размер 35 мм:
Приятной особенностью многих клеммных колодок типа DIN-рейки является возможность прикреплять заранее напечатанные номера клемм.
Это значительно упрощает документирование проводки, так как каждое клеммное соединение имеет свой уникальный идентификационный номер:
статей, которые могут вам понравиться:
Различные электрические символы
Стандарты практической калибровки
Рабочий электрический выключатель
Возможность устройства Fieldbus
Кабельные вводы на шкафах
Heatit Z-DIN 616, модуль на DIN-рейке
Heatit Z-DIN 616
Heatit Z-DIN 616 — это реле без напряжения 6 x 16A для монтажа на DIN-рейку.Модуль оснащен 6 релейными переключателями и 6 цифровыми входами для установки на стандартную DIN-рейку M36 (EN50022).
Шесть независимых релейных переключателей Heatit Z-DIN 616 могут свободно управляться из сети Z-Wave и использоваться для различных целей. Все 6 релейных переключателей гальванически изолированы друг от друга. и может использоваться для управления нагрузками переменного и / или постоянного тока. Каждый релейный переключатель рассчитан на максимальную нагрузку до 16 А.
6 цифровых входов могут быть подключены к сухим контактам, например.г. концевые выключатели, дверные / оконные контакты или кнопки. Другой вариант — подключить их к выходам с открытым коллектором от дискретных датчиков, например,
. Датчики PIR. 6 входов Heatit Z-DIN 616 могут также функционировать как контроллеры сцены и активировать заранее определенные сцены в других устройствах Z-Wave или контроллерах (путем передачи уведомлений Central Scene).
Heatit Z-DIN 616 питается от источника питания 10–24 В постоянного тока.
Инициирование включения и выключения Z-Wave осуществляется нажатием кнопки через небольшое отверстие в передней части модуля.Heatit Z-DIN 616 оснащен светодиодом на передней панели модуля для различных видов индикации состояния.
Технические характеристики
Протокол Z-Wave, 868,4 МГц
SDK 6.71.00
Номинальное напряжение 10–24 В постоянного тока 8–24 В переменного тока
Потребляемая мощность 0, 6Вт + 0,5Вт пр. активное реле (макс. 4 Вт)
Винтовые клеммы 0,2 - 2,5 мм²
Выходы 6 однополюсных беспотенциальных (зазор 10 мм)
Релейные переключатели AC1: 16A 250V AC, AC3: 750 Вт (двигатель), AC15: 360 ВА
Макс.пусковой ток 80A / 20 мс
Контакты Общий и нормально замкнутый
Входы 6 однополюсных беспотенциальных (зазор 5 мм), макс. 10 В постоянного тока
Входное сопротивление 10 кОм
Диапазон сети До 40 метров (в зависимости от окружения)
Класс IP IP 20

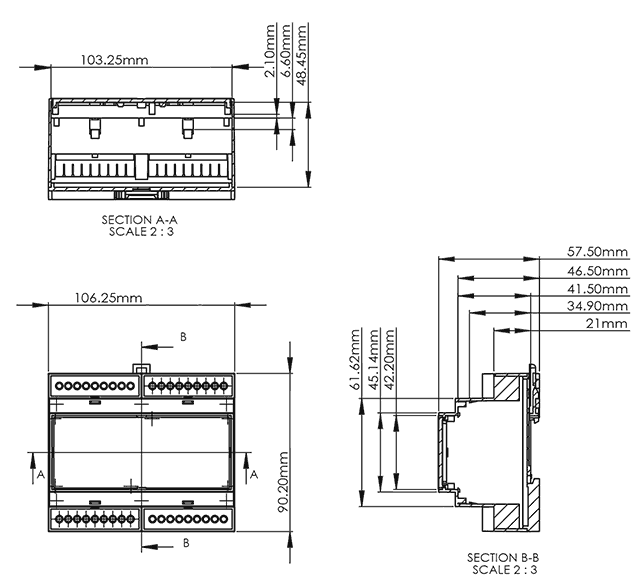

Размер (ВxШxГ) 85 x 105 x 60 мм, 6-модульная DIN-рейка M36
Сертификаты Z-Wave Plus, CE, EN 50491-3: 2009 EN 60669-2: 2004, EMC 2014/30 / EU, RoHS 2011/65 / EU, LVD 2014/35 / EU
.
