Размеры дюбелей S и количество в упаковке
| Размер | Диметр сверления, мм | Диаметр шурупа, мм | Клиличество в упаковке, шт |
| Дюбель 4×20 | 4 | 1000 | |
| Дюбель 5×25 | 5 | 3.00-3.5 | 2000 |
| Дюбель 6×25 | 5 | 3.5-4.5 | 1000 |
| Дюбель 6×30 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×35 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×30 | 8 | 4.5-6.00 | 1000 |
| Дюбель 8×40 | 8 | 4. 5-6.00 | 1000 |
| Дюбель 8×50 | 8 | 4.5-6.00 | 1000 |
| Дюбель 10×50 | 10 | 6.00-8.00 | 500 |
| Дюбель 12×60 | 12 | 8.00-10.00 | 200 |
Размеры дюбелей К и количество их в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 5×30 | 5 | 3,0-3,5 | 2000 |
| Дюбель 5×40 | 5 | 3,0-3,5 | 1000 |
| Дюбель 6×25 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×35 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×40 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×50 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×60 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×30 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×60 | 8 | 4,5-6,0 | 500 |
| Дюбель 8×80 | 8 | 4,5-6,0 | 500 |
| Дюбель 10×60 | 10 | 6,0-8,0 | 500 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 250 |
| Дюбель 12×70 | 12 | 8,0-10,0 | 250 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 150 |
Размеры дюбелей T и количество их в упаковке
| Размер | Диаметр шурупа, мм | Количество в упаковке, шт | |
| Дюбель 5×25 | 5 | 3,0-3,5 | 2000 |
| Дюбель 6×25 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×35 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×30 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 10×50 | 10 | 6,0-8,0 | 500 |
| Дюбель 12×60 | 12 | 8,0-10,0 | 250 |
| Дюбель 14×70 | 14 | 8,0-10,0 | 250 |
| Дюбель 16×80 | 16 | 12,0-14,0 | 150 |
| Дюбель 20×100 | 20 | 16,0-18,0 | 100 |
Размеры дюбелей из нейлона и количество в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 5×25 | 5 | 3,0-3,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×40 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×50 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×65 | 8 | 4,5-6,0 | 500 |
| Дюбель 10×50 | 10 | 6,0-8,0 | 500 |
| Дюбель 10×80 | 10 | 6,0-8,0 | 250 |
| Дюбель 12×60 | 12 | 8,0-10,0 | 250 |
| Дюбель 14×40 | 14 | 8,0-10,0 | 250 |
Размеры дюбелей U и количество в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель универсальный с бортиком | |||
| Дюбель 5×32 | 5 | 3. 00-3.5 | 1000 |
| Дюбель 6×37 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×42 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×52 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×52 | 8 | 4.5-6.00 | 500 |
| Дюбель 8×72 | 8 | 4.5-6.00 | 500 |
| Дюбель 10×61 | 10 | 6.00-8.00 | 500 |
| Дюбель 12×71 | 12 | 8.00-10.00 | 250 |
| Дюбель универсальный потай | |||
| Дюбель 5×32 | 5 | 3.00-3.5 | 1000 |
| Дюбель 6×37 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×42 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×52 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×52 | 8 | 4. 5-6.00 | 500 |
| Дюбель 8×72 | 8 | 4.5-6.00 | 500 |
| 10 | 6.00-8.00 | 500 | |
| Дюбель 12×71 | 12 | 8.00-10.00 | 250 |
Размеры дюбелей потолочных и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель с бортиком 6×51 | 6 | 3.5-4.5 | 1000 |
| Дюбель потай 6×51 | 6 | 3.5-4.5 | 1000 |

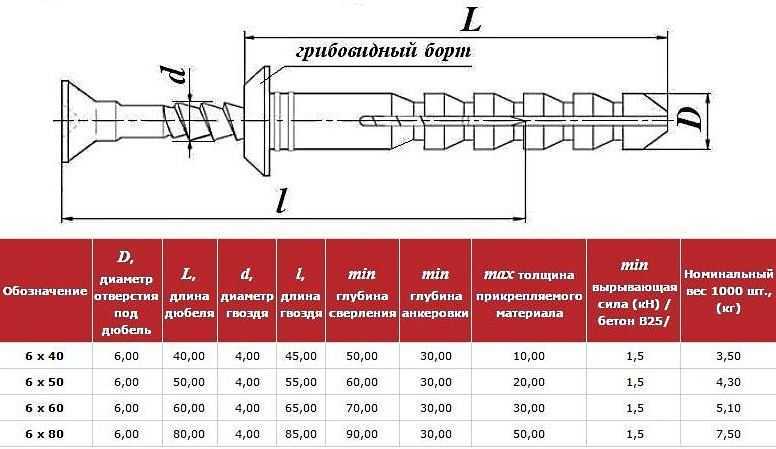

Размеры дюбель гвоздя и количество в упаковке
| Размер | Диаметр дюбель гвоздя, мм | Количество в упаковке, шт | |
| Дюбель гвоздь гриб | |||
| Дюбель гвоздь 6х40 | 6 | ||
| Дюбель гвоздь 6х50 | 6 | 50 | |
| Дюбель гвоздь 6х60 | 6 | 50 | |
| Дюбель гвоздь потай | |||
| Дюбель гвоздь 5х30 | 5 | 100 | |
| Дюбель гвоздь 5х50 | 5 | 100 | |
| Дюбель гвоздь 6х40 | 6 | 100 | |
| Дюбель гвоздь 6х50 | 6 | 50 | |
| Дюбель гвоздь 6х60 | 6 | 50 | |
| Дюбель гвоздь 6х80 | 6 | 50 | |
| Дюбель гвоздь 8х60 | 8 | 50 | |
| Дюбель гвоздь 8х80 | 8 | 50 | |
| Дюбель гвоздь 8х100 | 8 | 50 | |
| Дюбель гвоздь 8х120 | 8 | 50 | |
Размеры дюбеля рамного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель рамный нейлоновый | |||
| Дюбель с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель рамный нейлоновый | |||
| Дюбель потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель рамный полипропиленовый | |||
| Дюбель с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
Размеры дюбеля рамного фасадного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель рамный потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель фасадный с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
Размеры дюбеля кровельного и количество в упаковке
| Размер (длина дюбеля), мм | Диаметр дюбеля, мм | Диаметр самореза, мм | Количество в упаковке, шт |
| Дюбель 20 | 15 | 4,8 | 1500 |
| Дюбель 50 | 15 | 4,8 | 900 |
| Дюбель 60 | 15 | 4,8 | 800 |
| Дюбель 80 | 15 | 4,8 | 600 |
| Дюбель 100 | 15 | 4,8 | 500 |
| Дюбель 120 | 15 | 4,8 | 400 |
| Дюбель 130 | 15 | 4,8 | 400 |
| Дюбель 140 | 15 | 4,8 | 400 |
| Дюбель 160 | 15 | 4,8 | 300 |
| Дюбель 180 | 15 | 4,8 | 200 |
| Дюбель 200 | 15 | 4,8 | 200 |
Размеры дюбелей фасадных для теплоизоляции и количество в упаковке
| Размер дюбеля | Диаметр дюбеля, мм | Диаметр гвоздя, мм | Количество в упаковке, шт |
| Дюбель фасадный для теплоизоляции с нейлоновым гвоздем | |||
| Дюбель 10×90 | 10 | 5,6 | 400 |
| Дюбель 10×110 | 10 | 5,6 | 400 |
| Дюбель 10×120 | 10 | 5,6 | 400 |
| Дюбель 10×140 | 10 | 5,6 | 300 |
| Дюбель 10×160 | 10 | 5,6 | 300 |
| Дюбель 10×180 | 10 | 5,6 | 200 |
| Дюбель 10×200 | 10 | 5,6 | 200 |
| Дюбель 10×220 | 10 | 5,6 | 200 |
| Дюбель фасадный для теплоизоляции с металлическим гвоздем | |||
| Дюбель 10×90 | 10 | 5,6 | 400 |
| Дюбель 10×110 | 10 | 5,6 | 400 |
| Дюбель 10×120 | 10 | 5,6 | 400 |
| Дюбель 10×140 | 10 | 5,6 | 300 |
| Дюбель 10×160 | 10 | 5,6 | 300 |
| Дюбель 10×180 | 10 | 5,6 | 200 |
| Дюбель 10×200 | 10 | 5,6 | 200 |
| Дюбель 10×220 | 10 | 5,6 | 200 |
Размеры дюбеля винтового кровельного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Количество в упаковке, шт |
| Дюбель 18х70 | 18 | 700 |
| Дюбель 18х110 | 18 | 500 |
| Дюбель 28х70 | 28 | 500 |
| Дюбель 28х110 | 28 | 400 |
Размеры дюбеля для газобетона и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель винтовой | |||
| Дюбель белый | |||
| Дюбель 8х55 | 8 | 3,5-4,5 | 100 |
| Дюбель 10х60 | 10 | 6,0-8,0 | 100 |
| Дюбель 14х80 | 14 | 8,0-10,0 | 100 |
| Дюбель черный | |||
| Дюбель 8х55 | 8 | 3,5-4,5 | 100 |
| Дюбель 10х60 | 10 | 6,0-8,0 | 100 |
| Дюбель 14х80 | 14 | 8,0-10,0 | 100 |
| Дюбель раскладной | |||
| Дюбель белый 6х52 | 6 | 3,5-4,5 | 250 |
| Дюбель черный 6х52 | 6 | 3,5-4,5 | 250 |
Размеры дюбеля driva для гипсокартона и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель со сверлом 12х32 | 12 | 8,0-10,0 | 500 |
| Дюбель 15х23 | 15 | 12,0-14,0 | 500 |
Размеры дюбель бабочки и количество в упаковке
| Размер дюбеля | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 8х28 | 8 | 4,5-6,0 | 500 |
| Дюбель 10х50 | 10 | 6,0-8,0 | 500 |
Размеры самореза со сверлом и количество в упаковке
| Размер | Длина самореза, мм | Количество в упаковке, шт |
| Саморез сверлоконечный 4,8х50 | 50 | 100 |
| Саморез сверлоконечный 4,8х60 | 60 | 100 |
| Саморез сверлоконечный 4,8х70 | 70 | 100 |
| Саморез сверлоконечный 4,8х80 | 80 | 100 |
| Саморез сверлоконечный 4,8х90 | 90 | 100 |
| Саморез сверлоконечный 4,8х100 | 100 | 100 |
| Саморез сверлоконечный 4,8х120 | 120 | 100 |
| Саморез сверлоконечный 4,8х140 | 140 | 100 |
| Саморез сверлоконечный 4,8х160 | 160 | 100 |
| Саморез сверлоконечный 4,8х200 | 200 | 100 |
| Саморез сверлоконечный 4,8х250 | 250 | 100 |
Размеры нейлонового гвоздя и количество в упаковке
| Размер | Длина гвоздя, мм | Количество в упаковке, шт |
| Гвоздь 5,6х93 | 93 | 100 |
| Гвоздь 5,6х113 | 113 | 100 |
| Гвоздь 5,6х123 | 123 | 100 |
| Гвоздь 5,6х143 | 143 | 100 |
| Гвоздь 5,6х163 | 163 | 100 |
| Гвоздь 5,6х183 | 183 | 100 |
| Гвоздь 5,6х203 | 203 | 100 |
| Гвоздь 5,6х223 | 223 | 100 |
Размер и вес дюбелей
Для изготовления дюбелей используют совершенно разный материал.
Встречаются как металлические крепления («крокодил» для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или «морковка», распорные, OLA), нейлона (DRIVA).
Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.
Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.
Дюбель четырёхраспорный
Распорный дюбель применяется для работы в полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень
Маркировка/Обозначение крепежа: дюбель тип Т / дюбель тип К / дюбель Т / дюбель распорный тип 3 / дюбель тип 3 / дюбель трехлепестковый / дюбель K / дюбель четырехраспорный / дюбель с шипами / дюбель Tchappai / дюбель тип N / 4-распорный / 4 распорный / Чапай / Чаппай
Показать все.
..
Открыть калькулятор веса
Дюбель универсальный полипропилен
Применение дюбеля универсального: полнотелый/пустотелый керамический и силиконовый кирпич, пено(газо)бетон, гипсовая плита, бетон, гипсокартон, натуральный и искусственный камень
Маркировка/Обозначение крепежа: дюбель U / дюбель многофункциональный / дюбель с бортиком потай / морковка
Открыть калькулятор веса
Дюбель-гвоздь полипропилен
Применение дюбель-гвоздя полипропилен: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень
Маркировка/Обозначение крепежа: дюбель гвоздь
Открыть калькулятор веса
Дюбель для крепления теплоизоляции
Применение:
- дюбель с пластиковым гвоздём — для легких теплоизоляционных материалов до 150 мм
- дюбель с металлическим гвоздём — для всех типов теплоизоляционных материалов толщиной до 240 мм
- дюбель с металл.
гвоздём и термоголовкой — исключает коррозию соединения и образования мостиков холода - держатель РОНДОЛЬ — для крепления изоляции из минеральной ваты и пенопласта к основанию из дерева и к бетону
гвоздём и термоголовкой — исключает коррозию соединения и образования мостиков холодаМаркировка/Обозначение крепежа: зонтик / тарельчатый / гриб
Открыть калькулятор веса
Дюбель для газобетона металлический
Дюбель для пенобетона металлический предназначен для работ в газо-, пенобетоне.
Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил
Открыть калькулятор веса
Дюбель винтовой для газобетона нейлон
Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах
Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил
Складной пружинный дюбель потолочный
Складной пружинный дюбель с крюком предназначен для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм) к гипсокартону (ГСК), ДСП или другим тонколистовым материалам.
Пружинный анкер-дюбель продается оптом и в розницу в коробах по 30-100 штук и в подвесах по одному изделию. Размерный ряд ограничен пятью вариантами: М3, М4, М5, М6 и М8.
Маркировка/Обозначение крепежа: анкер потолочный / потолочный дюбель / М-С пружинный анкер типа «Зонтик» с полуовальным крюком / солдатик
Открыть калькулятор веса
Полиэтиленовый дюбель с крюком
Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.
Применение дюбелей с прямым крюком и полукольцом: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень
Упаковка: подвес
Открыть калькулятор веса
ТОП товаров из нашего каталога
Дюбели
Дюбель OLA бабочка
от 21.2 р.
за уп.
Подробнее
Дюбели
Дюбель-гвоздь полипропилен
от 20 р.
за уп.
Подробнее
Дюбели
Дюбель для газобетона металлический
от 23.5 р.
за уп.
Подробнее
Дюбели
Дюбель для крепления теплоизоляции
от 235.6 р.
за уп.
Подробнее
Дюбели
Дюбель универсальный полипропилен
от 12.7 р.
за уп.
Подробнее
Дюбели
Дюбель четырёхраспорный
от 16.7 р.
за уп.
Подробнее
Дюбели
Дюбель винтовой для газобетона нейлон
от 21.8 р.
за уп.
Подробнее
Дюбели
Дюбель-гвоздь нейлон
от 42.2 р.
за уп.
Подробнее
Производство дюбелей не регламентируется стандартами ГОСТ или DIN.
Однако существуют требования к применению типов дюбелей из-за ожидаемых нагрузок (несущая способность), температурных режимов, условий влажности.
Дюбель из полипропилена применяется в температурном диапазоне от -50С до +300С, из нейлона — от -500С до +500С
Особенности применения тех или иных изделий можно найти на сайте в разделе «Строительный крепеж / Дюбели».
Таблица размеров ногтей — различные размеры и диаметры ногтей
Изображение предоставлено: KYTan/Shutterstock.com
Гвозди используются в различных строительных работах, например, при изготовлении коробок, сборке мебели и т. д. Хотя они не так четко определены, как крепежные винты и гайки, которые должны соединяться друг с другом, гвозди до некоторой степени стандартизированы, особенно те, которые используются для строительных целей. . В следующей статье приведены некоторые стандартные размеры гвоздей и кратко описан широкий ассортимент гвоздей, доступных в таблицах длины гвоздей.
Стандартные размеры гвоздей/размеры гвоздей
Приведенные ниже таблицы размеров гвоздей иллюстрируют отраслевые стандарты размеров гвоздей и их размеров. Под «размером ногтя» «размер пенни» (также известный как пеннивейт) относится к стандартной единице ногтя. Гвозди измеряются в пенни, как полагают, с древних времен, когда гвозди продавались по пенни. В то время аббревиатура для пенни была d, поэтому размеры гвоздей описывались как 2d гвозди, 3d гвозди и т. д. Таким образом, 16-пенсовый гвоздь также описывается как 16-дюймовый гвоздь, а 8-пенсовые гвозди обозначаются аббревиатурой 8-d гвозди. Однако пеннивейт не соответствует точно весу гвоздя, толщине или другим измерениям; например, обычные гвозди 10d имеют длину 3 дюйма, диаметр головки 5/16 дюйма и диаметр 9измерительный хвостовик.
Хотя пенни-система все еще широко используется, она считается устаревшей, и некоторые международные поставщики ее не используют. Диаметр и длина стержня относятся к части стержня гвоздя, называемой стержнем, который вбивается в поверхность.
Головка — это, конечно, верхняя часть, по которой ударяют, чтобы вбить гвоздь в материал.
Таблица 1 – Размеры гвоздей (обычные гвозди)
Размер гвоздя |
| Диаметр хвостовика | Длина хвостовика | Диаметр головки |
Размер пенни | Манометр | Номинал | Номинал | Прибл. |
2d гвозди | 15 | 0,072 | 1″ | 3/16″ |
| 14 | 0,083 | 1″ | 13/64″ |
3D ногти | 14 | 0,083 | 1,25 дюйма | 13/64″ |
4d гвозди | 12 | 0,109 | 1,5 дюйма | 1/4″ |
5d гвозди | 12 | 0,109 | 1,75 дюйма | 1/4″ |
гвозди 6d | 11 | 0,12 | 2 дюйма | 17/64″ |
гвозди 8d | 10 | 0,134 | 2,5 дюйма | 9/32″ |
гвозди 10d | 9 | 0,148 | 3 дюйма | 5/16″ |
гвозди 12d | 9 | 0,148 | 3,25 дюйма | 5/16″ |
Гвозди 16d | 8 | 0,165 | 3,5 дюйма | 11/32″ |
Гвозди 20d | 6 | 0,203 | 4 дюйма | 13/32″ |
Гвозди 30d | 5 | 0,22 | 4,5 дюйма | 7/16″ |
Гвозди 40d | 4 | 0,238 | 5 дюймов | 15/32″ |
Гвозди 60d | 4 | 0,238 | 6 дюймов | 17/32″ |
Таблица 2 – Размеры гвоздей (коробчатые гвозди)
Размер гвоздя |
| Диаметр хвостовика | Длина хвостовика |
Размер пенни | Манометр | Номинал | Номинал |
3д | 14-1/2 | 0,076 | 1,25 дюйма |
4д | 14 | 0,080 | 1,5 дюйма |
5д | 14 | 0,080 | 1,75 дюйма |
6д | 12-1/2 | 0,098 | 2 дюйма |
7д | 12-1/2 | 0,098 | 2,25 дюйма |
8д | 11-1/2 | 0,113 | 2,5 дюйма |
10д | 10-1/2 | 0,128 | 3 дюйма |
16д | 10 | 0,135 | 3,5 дюйма |
20д | 9 | 0,148 | 4 дюйма |
Таблица 3 – Размеры гвоздей (кольцевые и резьбовые гвозди)
Размер гвоздя | Диаметр хвостовика | Длина хвостовика |
Размер пенни | Номинал | Номинал |
6д | 0,12 | 2 дюйма |
8д | 0,12 | 2,5 дюйма |
10д | 0,135 | 3 дюйма |
12д | 0,135 | 3,25 дюйма |
16д | 0,148 | 3,5 дюйма |
20д | 0,177 | 4″ |
30д | 0,177 | 4,5 дюйма |
40д | 0,177 | 5 дюймов |
50д | 0,177 | 5,5 дюйма |
60д | 0,177 | 6 дюймов |
70д | 0,207 | 7 дюймов |
80д | 0,207 | 8 дюймов |
90д | 0,207 | 9 дюймов |
Типы гвоздей
Существует множество типов гвоздей.
Гвозди рассчитаны на сопротивление как выдергиванию, так и сдвигу, при этом прочность на сдвиг определяется в основном диаметром стержня и прочностью на вырыв, зависящей от этого, а также конструкцией стержня. Гвозди, используемые для каркаса, обычно имеют гладкие стержни, поскольку они в основном используются для поддержки боковых нагрузок, когда сопротивление выдергиванию играет лишь небольшую роль. Таким образом, обычный гвоздь адекватно служит в этой ситуации.
Сопротивление вытягиванию увеличивается за счет добавления к хвостовику колец, резьбы или того и другого. Эти так называемые гвозди с деформированным стержнем используются в других аспектах строительства, чтобы гарантировать, что гвоздь не вырвется, например, из-за ударов ветра или пешеходного движения. Гвозди с резьбовым стержнем вращаются при вбивании в древесину или каменную кладку, а гвозди с кольцевым стержнем способствуют заклиниванию между гвоздем и древесными волокнами. Гвозди с кольцевым стержнем часто используются в мягкой древесине, в то время как зазубренные стержни увеличивают удерживающую способность гвоздей в твердой древесине.
немного меньше обычных гвоздей и используются там, где сила удержания не имеет большого значения, например, для изготовления ящиков и аналогичных ненесущих конструкций.
Материал гвоздяварьируется от блестящей стали для использования внутри помещений до электрооцинкованного или оцинкованного покрытия для наружных работ. Нержавеющая сталь также используется там, где могут быть видны гвозди, например, для подвешивания натурального сайдинга. Другие специальные материалы, такие как медь, доступны для нестандартных применений. В то время как большинство гвоздей сделаны из проволоки, некоторые гвозди «обрезаются», например те, которые используются для забивания гвоздей в каменную кладку.
Шляпки гвоздей также различаются в зависимости от области применения. Например, кровельные гвозди имеют тонкие широкие шляпки, которые ровно лежат под последующей черепицей и обеспечивают широкую опорную поверхность на материале, чтобы предотвратить его разрыв.
Отделочные гвозди имеют маленькие шляпки, которые слегка захватывают древесину, но позволяют утопить гвозди под поверхностью, а затем зашпаклевать. Напольные гвозди, используемые для установки чернового пола, также имеют более широкую плоскую головку — и обычно также имеют кольцевой стержень — опять же, чтобы ровно лежать под готовым полом и обеспечивать защиту от ослабления досок и появления скрипа.
Специализированных гвоздей предостаточно. Двусторонние или дуплексные гвозди используются для временного строительства, например, для установки строительных лесов, где одна головка позволяет полностью забить гвоздь в древесину, а вторая головка позволяет вытащить гвоздь после завершения работы. . Пружинные кровельные гвозди используются для крепления профнастила. Гвозди для обивки имеют широкие куполообразные головки, чтобы придать мебели законченный вид.
Некоторые гвозди имеют покрытие, например гвозди с грузилами, для увеличения сопротивления выдергиванию. Бетонные покрытия, наносимые на стержни гвоздей, предназначены для придания шероховатости поверхности стержня для лучшего сцепления с древесиной.
Виниловые покрытия на гвоздях плавятся при вбивании, а затем затвердевают для улучшения сцепления стержня гвоздя с древесиной.
Шурупы по дереву отняли часть рынка у гвоздей из-за разработки приводных шурупов. Конструкция палубы является одним из таких примеров, где преобладают резьбовые крепления, поскольку винт обеспечивает превосходную удерживающую способность против подъема ветром. Для структурных работ гвозди по-прежнему являются предпочтительным методом крепления из-за их превосходной прочности на сдвиг.
Резюме
В этой статье представлено краткое обсуждение размеров гвоздей и стандартных размеров гвоздей. Для получения дополнительной информации о сопутствующих продуктах или процессах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах. Подробное техническое обсуждение сопротивления выдергиванию гвоздей см. в этой статье Лаборатории лесных товаров Министерства сельского хозяйства США.
Другие сопутствующие инструменты и крепежные детали
- Таблица размеров шестигранного ключа/ключа
- Эволюция производства болтов
- Общая терминология резьбы
- Типы заклепок
- Типы болтов
- Удаление ржавчины с гаек и болтов Болты с головкой
- и шпильки с головкой
- Операция с заклепочным пистолетом
- Как работает болт
Направляющие для сопутствующих инструментов
- Лучшие пилы по бетону
- Лучший локатор автоматических выключателей
- Лучшие производители и поставщики бензопил в США
- Лучший мультитул
- Лучший тактический фонарь
- Лучшие толкающие метлы
- Лучший перезаряжаемый фонарик 2021 года
- Лучшая сетевая дрель
- Лучшая аккумуляторная дрель
- Лучший набор торцевых ключей
- Лучший универсальный нож
- Лучшие анкеры для гипсокартона в
- Лучшая сумка для инструментов для плотников
- Лучшая расширяющаяся пена
- Лучший сварочный аппарат для начинающих
- Лучшая головоломка
- Лучший органайзер для инструментов
- Лучшая кисть для отделки салона
- Самая мощная аккумуляторная дрель
Больше из оборудования
стандартных размеров дюбелей | St.
Charles HardwoodsЕсли вам срочно нужны дюбели, важно знать, что ваша компания по производству пиломатериалов твердых пород имеет все размеры и стили дюбелей, необходимые для выполнения работы. Никто не хочет бегать, пытаясь найти разные размеры дюбелей, чтобы вернуться к работе. Для такой простой и часто используемой вещи должно быть легко найти все нужные размеры в одном месте.
В Сент-Чарльз Хардвудс. Как ваш поставщик пиломатериалов из лиственных пород в районе Сент-Луиса, мы предлагаем широкий выбор размеров, стилей, разрезов и видов дюбелей. Так что, ищете ли вы более распространенный размер или что-то особенное, вы обязательно найдете его в Сент-Чарльз Хардвудс.
Найдите все размеры дюбелей в нашем магазине в Сент-Луисе. Дюбели также предлагают много преимуществ по сравнению с другими методами соединения и поддержки. Поскольку соединения, в которых используются дюбели, соединяются внутри, нет никаких внешних признаков соединения, в отличие от соединений, в которых используются винты, гвозди или даже клей.
Дюбели тоже крепкие! Они могут выдерживать большое давление, и, поскольку они также сделаны из дерева, они имеют тенденцию двигаться вместе с деталями, в которых они используются, предотвращая трещины и другие проблемы.Это также означает, что вам часто будут нужны дюбели разных размеров для различных проектов. Компания St. Charles Hardwoods предлагает следующие стандартные размеры дюбелей:
- Мы предлагаем стандартные дюбели длиной 3 фута, 4 фута, 5 футов и более .
- Доступны дюбели диаметром от ¼ до 2 дюймов
- Все размеры дюбелей также бывают разных видов
Что бы вы ни искали, вы обязательно найдете это в нашей обширной коллекции дюбелей. Кроме того, если вам нужно что-то еще, будь то пиломатериалы или инструменты, или даже приспособления и приспособления для деревообработки, вы также можете найти их в St. Charles Hardwoods. Зачем ездить по всему Сент-Луису к разным поставщикам, если все это и многое другое можно найти в местном магазине St.
