Разводка электрики в кухне: Электрика на кухне – тонкости монтажа, рассказываем.

схема распределения и этапы монтажа

Кухня в современных квартирах является самым загруженным участком электросети. Это обусловлено использованием большого количества разнообразной бытовой техники. Поэтому разводка электрики на кухне должна выполняться в строгом соответствии с действующей или планируемой нагрузкой.

Содержание

• Нюансы распределения электричества на кухне
• Подготовительные работы
  • Определение состояния действующей проводки
  • Расчет общей мощности кухонной техники
  • Требуемые комплектующие и инструменты
  • Подбор сечения кабеля
  • Формирование схемы электросети
• Процесс укладки проводки
  • Монтаж и комплектация электрощита элементами защиты
  • Способы прокладки кабельных линий
  • Установка розеток и выключателей

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
4. Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

Подключение кухонного оборудования

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели.

Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеля

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Схема проводки для подключения бытовой техники

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

В щите рекомендуется смонтировать вводное устройство защитного отключения, номинал которого соответствует общей расчетной нагрузке. От УЗО отдельными линиями подать питание на розетки, освещение и единичные приборы с большой мощностью. При этом для каждой из линии использовать защитный автомат с расчетным номиналом.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см.

После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

После монтажа электрической сети следует проверить ее работоспособность, и только потом приступать к окончательной заделке мест укладки проводов.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

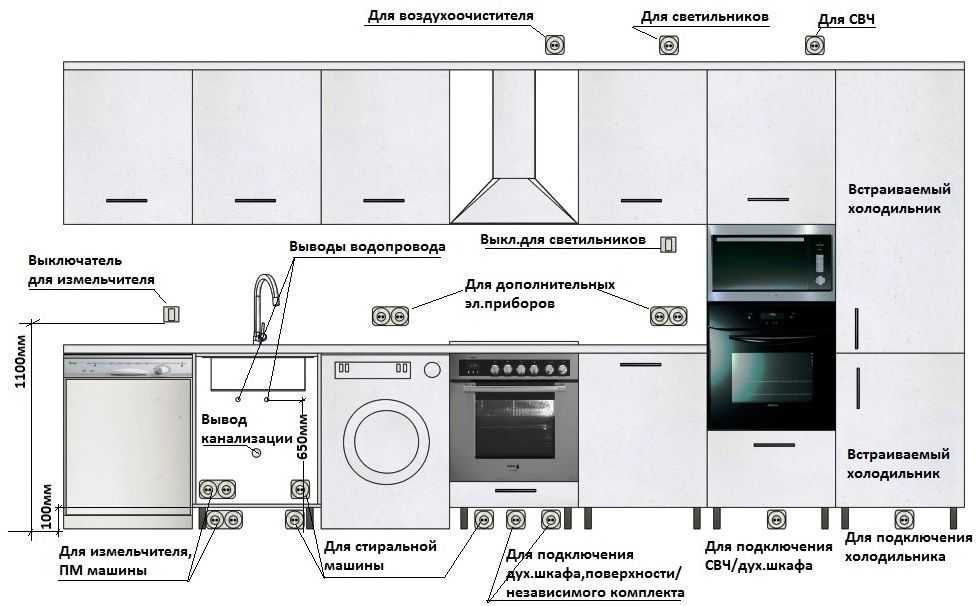

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

проектирование разводки, размещение розеток и другие важные моменты

Электрика на кухне — а точнее, ее правильное проектирование — является ответственным этапом электромонтажных работ. Необходимо помнить, что именно в этом помещении обычно сосредотачивается большое число мощной бытовой техники, которая является основным потребителем энергии. Поэтому необходимо уделить повышенное внимание этому вопросу.

Отметим, что электрика должна делаться с учетом существующих нормативов и рекомендаций. Игнорирование прописанных правил чревато выходом из строя проводки и приборов, а также постановкой безопасности проживания под угрозу.

Содержание

• Основные сведения
• С чего начать
• Выбор и количество розеток
• Рекомендации по размещению фурнитуры
• Установка выключателей
• Устройство подсветки в гарнитуре
• Выбор светильника
• Техническая часть
• Проектирование электрического щитка
• Полезные советы

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

• все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
• монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
• прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
• выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Считается, что необходимый минимум для кухни — это три розетки, предназначенные для подключения холодильника, духовки и плиты. В современном ремонте зачастую их гораздо больше.

С чего начать

Подавляющую часть электрических «точек» необходимо планировать под кухонный гарнитур, поэтому изначально желательно знать его конфигурацию, расположение бытовой техники, мойки и вспомогательных приборов. Кроме того, должны быть и дополнительные розетки, в том числе, для подключения пылесоса, системы кондиционирования воздуха, телевизора, телефонной зарядки и т. д.

Учитывая все вышесказанное, начинать работу необходимо со следующих моментов:

• составление схемы помещения с расстановкой мебели и потребителей;
• предварительное обозначение мест размещения розеток и выключателей;
• определение предполагаемой нагрузки.

После того как будет подготовлен «черновик» разводки, можно переходить к выполнению схемы в масштабе. Уже на этом этапе необходимо учесть реальные размеры техники, мебели, роста пользователей и ряд других моментов. Как только все будет готово, можно вызывать специалистов по электромонтажу для обсуждения деталей, разработки проекта и последующего выполнения работ.

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

• холодильник;
• микроволновую печь;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину;
• варочную поверхность;
• вытяжную вентиляцию;
• электрический чайник, миксер, тостер и т.д.;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т. д.

Рекомендации по размещению фурнитуры

Расположение розеток и выключателей должно высчитываться с учетом их удобного и безопасного использования. В зоне фартука их обычно монтируют над столешницей, на высоте 10–15 см от нее. Розетки под встроенную бытовую технику рекомендуется выполнять в 20–30 см от уровня пола.

Статья в тему:

Розетки в кухонном фартуке для освещения и техники — как безопасно установить и скрыть

Выключатели желательно располагать в 1 метре от чистового напольного покрытия. С целью возможности отключения приборов розетки должны находиться справа или слева от них в 10–20 см. Недопустимо выбирать места, в которых к электрическим кабелям и вилкам будет ограниченный доступ.

Необходимо учесть, что под варочную поверхность можно не устанавливать фурнитуру, а ограничиться выводом кабеля, поскольку большая часть современных плит не оснащается вилками, такое оборудование рассчитано на подключение посредством клеммы. Розетку под вытяжку следует размещать выше «купола» — ориентировочно, 120–140 см от пола.

Отдельно необходимо предусмотреть точку для подключения блока питания светодиодной подсветки в рабочей зоне кухни. Фартук достаточно оборудовать 3–5 стационарными розетками. В последнее время большую популярность, за счет своего удобства и унификации, набирает встраиваемая в столешницу выдвижная фурнитура.

Планируя размещение посудомоечной или стиральной машины, следует знать, что розетки для соответствующей бытовой техники должны находиться в рядом стоящем распашном шкафу. Вариант с установкой фурнитуры за бытовой техникой не подходит.

Дело в том, что выступающая часть штепселя попросту может не дать задвинуть корпус на необходимую глубину. Кроме того, розетки должны иметь дополнительную защиту от влаги, а в распределительном щите быть подключенными через устройство защитного отключения на 30мА. Аналогичное требование есть и к фурнитуре, размещаемой возле раковины.

В непосредственной близости от гарнитура размещение свободных или дополнительных розеток не рекомендуется. Намного правильнее будет их предусмотреть, например, рядом с рабочим столом или над ним, тем самым расширив рабочую зону кухни и сделав ее более функциональной.

Желательно, чтобы точки электропитания не выступали над варочной поверхностью, поскольку это чревато постепенным «обрастанием» их жиром, попаданием внутрь влаги и появлением других нежелательных факторов. Если фартук планируется на основе кафеля, заранее необходимо продумать раскладку керамики так, чтобы розетка не попала в стык двух плиток.

Установка выключателей

Подключение света является отдельным направлением электромонтажных работ. Оптимальным является двухклавишный выключатель, посредством которого удается сделать более функциональной рабочую зону. Дополнительно на подвесные шкафчики нелишним будет предусмотреть автоматическую подсветку.

Обычно выключатели располагают возле входной двери, на расстоянии 10–15 см от проема. В некоторых случаях допускается его установка в коридоре.

Выбор места размещения фурнитуры определяется спецификой планировки, предпочтительными вариантами расстановки мебели. Неплохо будет предусмотреть проходной выключатель света в коридоре, который также будет находиться на кухне.

Устройство подсветки в гарнитуре

Мягкий направленный свет сделает любой процесс приготовления пищи, особенно в вечернее время, более удобным, приятным и комфортным. Обычно в качестве основного источника выбираются светодиодные элементы, помещаемые в специальный алюминиевый корпус. Прикрепляются они обычно непосредственно к фартуку, к нижней части ящиков или встраиваются в их дно.

Многие не знают, как сделать правильно выключатель для такого света. Ответ очень прост — его желательно разместить также на фартуке, вместе с блоком розеток рабочей зоны. Соответственно, заранее должна быть предусмотрена и проложена проводка под подсветку.

Выбор светильника

Кухня является местом, где не только приготавливают пищу, но и обедают. Именно поэтому освещение комнаты должно быть сбалансированным и достаточным. Стоит учитывать, что встроенных светильников и бра здесь априори быть не может.

Наилучшим решением считается выбор большого и мощного источника света, размещаемого по центру потолка. Если же дизайн интерьера предусматривает наличие настенных ламп, отказываться от них не стоит. Однако необходимо понимать, что они будут использоваться, как элемент декора или как дополнительная подсветка.

Техническая часть

После того как на кухню будет заведено электричество, провода уложены в штробы, монтажные коробочки зафиксированы в стене, имеет смысл определиться с видом фурнитуры, которая в последующем будет использоваться. Среди основных рекомендаций следует отметить:

• использование розеток, рассчитанных на ток не менее 16 Ампер;
• на варочную поверхность фурнитура должна выдерживать ток в 32 Ампера;
• рядом с мокрыми зонами розетки должны быть с защитой от влаги;
• пластик фурнитуры должен быть гладким, а не шершавым, что позволит значительно упростить уход за ним.

Любознательные собственники квартир обязательно поинтересуются типом используемого провода и его сечения. Как минимум, он должен быть с алюминиевой жилой, с заземлением и иметь негорючую изоляцию.

Сечение определяется исходя из подключаемой к нему нагрузки. Чаще всего, это 2,5 квадрата для обычных розеток и 4 квадрата для плиты. Вся необходимая информация по этой теме приводится в соответствующих таблицах.

Проектирование электрического щитка

Данный этап является одним из самых важных. Определившись с нагрузками, сечением проводов, размерами гарнитура, предпочитаемыми местами установки розеток, можно переходить к сборке щитка. Зачастую он общий для всей квартиры, и в него поступают провода с соседних комнат, санузла, лоджии и кладовки.

В целях защиты оборудования от перепадов напряжения нелишним будет установить соответствующее защитное реле. На входе в квартиру дополнительно рекомендуется предусматривать общий выключатель.

Обязательным атрибутом любого современного электрического щита является УЗО. Оно может поставляться отдельным модулем либо дифференциальным автоматом. Суть его работы заключается в отключении подачи напряжения при утечке тока.

Фактически, эта, казалось бы, незначительная деталь электрического щита способна защитить человека от поражения током. Ставить ее желательно на каждый контур, однако, при ограниченном бюджете, допускается установка общего УЗО на весь щит номиналом в 50 Ампер.

Полезные советы

Идеальной считается кухонная проводка, предусматривающая несколько контуров. Холодильник лучше сделать отдельной неотключаемой линией, объединив дополнительно еще свет в прихожей и розетку роутера (если есть, то и видео регистратор). Кроме этого, отдельные контуры должны быть для следующих потребителей:

• кондиционера;
• варочной поверхности;
• духовки;
• блока розеток фартука, вытяжки;
• посудомоечной и стиральной машины;
• розеток в нижних шкафчиках под измельчитель и микроволновую печь;
• освещения;
• подогрева пола (если он будет).

Каждый контур необходимо «сажать» на свой автомат — обычно на 16 Ампер (свет 10 Ампер) — и отдельные (либо один общий групповой) УЗО. Если в доме предусмотрено заземление, вся проводка должна быть выполнена с применением трехжильных медных проводов.

Руководствуясь приведенной информацией, вполне получится сделать правильный и безопасный электромонтаж. Отметим, что без наличия необходимых навыков, знаний, опыта, понимания основ электрики от самостоятельного выполнения всех перечисленных выше работ лучше отказаться.

Идеальная электрика для кухни в ЖК «Гулливер». Пермь

Смотрите это видео на YouTube

Правильная электрика на кухне (розетки и свет на кухне)

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

Электрические цепи, необходимые для реконструкции кухни

Кухонные цепи, которые необходимо иметь

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Модернизация кухни может не только улучшить внешний вид вашего дома, модернизировав электрические схемы, вы можете увеличить стоимость. Как вы, возможно, хорошо знаете, старые дома и их системы электропроводки не были приспособлены для всех современных удобств, которыми мы наслаждаемся в наши дни. Вы знаете, о каких домах я говорю, розетки тут и там. Вы когда-нибудь видели розетку GFCI в одном из этих старых домов? Я сомневаюсь в этом! Это то, что хорошо в проекте реконструкции, вы можете сделать свой дом совершенно новым и соответствовать коду.

​

На кухне необходимо как минимум семь цепей, и это минимум, но ни в коем случае не единственные цепи, которые вы можете добавить для своего удобства. Имеется основная цепь освещения на 15 ампер, две цепи для небольших бытовых приборов на 20 ампер и пять выделенных цепей для конкретных бытовых приборов. Хорошее эмпирическое правило заключается в том, что если у прибора есть двигатель, ему нужна собственная схема.

Основная цепь освещения

Цепь на 15 ампер и 120 вольт питает потолочные светильники, встроенные светильники и рабочее освещение в комнате. Цепи освещения могут выполняться электрическим проводом 14-2 и 14-3. В зависимости от того, какая общая мощность комбинированного освещения подключена к цепи, 15-амперной цепи должно хватить для управления освещением внутри помещения.

Контур холодильника

Холодильники становятся все больше и больше по мере того, как мы, американцы, едим все больше и больше. Теперь у нас есть холодильники со встроенными льдогенераторами и диспенсерами для воды/льда, встроенными прямо в дверь. Эти массивные прославленные коробки со льдом действительно могут потреблять много энергии. Более того, физический размер стал настолько большим, что вам, вероятно, придется снять дверцу с холодильника, чтобы доставить его в дом. Эта цепь должна быть выделенной 20-амперной, 120-вольтовой цепью для питания вашего холодильника, чтобы гарантировать, что в этой цепи нет другой электрической нагрузки.

Цепь диапазона

Электрические цепи необходимы для питания зоны приготовления пищи на вашей новой кухне. Эта специальная цепь на 50 ампер и 240 вольт подает питание на плиту/духовку по электрическому проводу 6-3. У плит есть специальный шнур, который подключается к специальной розетке плиты. Часто люди путают электрическую плиту и электрическую розетку для сушки. Убедитесь, что вы выбрали правильную розетку и шнур.

Микроволновая цепь

Микроволновые печи также становились больше с годами и требовали все больше и больше энергии из-за потребляемой ими мощности. Довольно часто эти приборы потребляют 1200 Вт. Для них требуется выделенная цепь на 20 ампер, 120 вольт, соединенная кабелем 12-2 с заземлением. Эта цепь часто используется совместно с розеткой газовой плиты. Минимальная тяга от газовой плиты не должна превышать общую безопасную силу тока в сочетании с микроволновкой.

Измельчитель пищевых продуктов

Измельчитель пищевых продуктов быстро убирает мусор, оставшийся на ваших тарелках. Это тоже относительно новое явление для кухни. Для этого прибора требуется отдельная цепь на 15 А, 120 В, и он подключается кабелем 14-2. В некоторых случаях проверьте свои местные коды, утилизатор и посудомоечная машина могут иметь общую цепь, но я предлагаю иметь отдельную цепь для каждого.

Контур посудомоечной машины

Цепь посудомоечной машины также представляет собой цепь на 15 ампер, 120 вольт и подключается кабелем 14-2. Новые коды часто требуют, чтобы посудомоечные машины были подключены к прерывателю цепи замыкания на землю. Как известно, в старину посудомоечная машина стояла перед раковиной и мыла вручную.

Цепи малых электроприборов

Схемы малых бытовых приборов — это те, которые питают небольшие портативные приборы. Это могут быть тостеры, вафельницы, кофейники, электросковороды, машины для приготовления попкорна, консервные ножи, блендеры, соковыжималки, мультиварки и т. д. Для этих столешниц и розеток в зоне приема пищи должно быть как минимум две выделенные цепи. Помните, что розетки на столешнице не должны располагаться дальше, чем на четыре фута друг от друга. Существует как минимум две 20-амперные защищенные GCFI 120-вольтовые выделенные цепи, соединенные кабелем 12-2 и/или 12-3.

Как подключить электрические цепи на кухне

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Какие электрические коды для проводки кухонь? Проводка электрических цепей для кухни: электрические коды для проводки кухонь.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Загляните на мой канал YouTube и подпишитесь на мои видео » Спросите электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электропроводка кухни
Электрика Вопрос : Каково соответствие новым электротехническим нормам для электропроводки кухонь.

• Розетки с защитой GFI.
• Размеры электрических цепей.
• Что насчет островков.
• Розетки должны быть GFCI или нет?

Спасибо.

Этот вопрос о ремонте домашней электросети поступил от: Тома из Рочестера, штат Нью-Йорк.

Дополнительные комментарии: Очень полезно.

Ответ Дейва:
Спасибо за ваш вопрос об электропроводке на кухне, Том.

Электропроводка Электрические схемы для кухни

Применение: Кухонная электропроводка.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Приблизительное время: Зависит от масштаба проекта электропроводки кухни, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки на кухне должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Простая электрическая проводка кухни

• Кухни являются одной из самых энергоемких частей дома, поэтому существуют определенные электрические нормы, которые были приняты и должны соблюдаться при электропроводке кухни.
• Когда план домашней электропроводки будет разработан, архитектор включит стандартные требования к цепям для кухни, однако рекомендуется рассмотреть дополнительные розетки или цепи, которые могут понадобиться в настоящее время или в ближайшем будущем.

Следующие ресурсы содержат списки электрических цепей и образцы электрических цепей кухни.

Подробнее о электрической проводке на кухне в доме

Проводка розетки GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Коды электропроводки в жилых помещениях

Коды электропроводки для домашней электропроводки

• Справочник электрических норм, охватывающий схемы AFCI, электрические коробки, электрические схемы, электрические кодовые розетки, электрические GFCI, электрическое заземление, электрические проекты, электрические услуги, электрические подземные коммуникации, электрические проводки, электрические сети. код проводки, код освещения и детекторы дыма.

Домашние электрические цепи

Перечень электрических цепей

• Размер домашней электрической панели определяется путем расчета квадратных метров дома и учета требований нормативов для необходимых электрических цепей.

Схемы электропроводки вашей кухни должны отражать следующее, чтобы привести ваш дом к повышенному уровню кодовых требований, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в электрическую схему вашей кухни.

Как установить кухонную электропроводку

Кухонная электропроводка

Подробные фотографии и схемы электропроводки для кухни с кодовыми требованиями для большинства новых или реконструируемых проектов.

Вам также может быть полезно следующее:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Загляните на мой канал YouTube и подпишитесь на мои видео » Спросите электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Handyman, Handy Women, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Light Switches Wiring 3 — Проводная и 4-проводная электрическая плита Электропроводка 3-проводная и 4-проводная сушильная линия Шнур и розетка для сушилки Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
