Фотореле для уличного освещения: выбор, схемы установки

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Содержание статьи

• 1 Устройство и принцип действия
• 2 Характеристики и выбор
• 3 Выбор места установки
• 4 Схемы подключения
• 5 Особенности подключения проводов
• 6 Как настроить фотореле для уличного освещения
• 7 Астротаймер

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.





Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

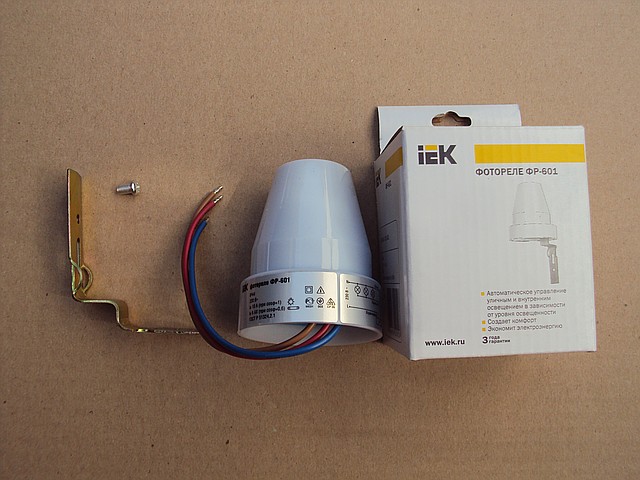

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.



Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Фотореле для уличного освещения

Содержимое

• 1 Из чего состоит фотореле, и принцип его действия
• 2 А без фотореле дома никак не обойтись?
• 3 Оптимальное место установки фотореле
• 4 Основные технические характеристики фотореле
• 5 Разновидности усовершенствованных фотореле
• 6 Различие фотореле по месту установки
• 7 Примеры схем подключения
• 8 Как разобраться с проводами
• 9 Настройка чувствительности фотореле

С наступлением темноты вдоль дорог зажигаются огни уличного освещения. Раньше их включали и выключали работники коммунальных служб. Сейчас работой фонарей управляет электронный прибор – фотореле. Автоматизация освещения особенно удобна в отдаленных районах, куда обслуживающему персоналу долго добираться. Использовать для уличного освещения фотореле можно не только коммунальным службам, но и владельцам собственных участков. Мы сейчас постараемся выяснить, что этот прибор из себя представляет.

Из чего состоит фотореле, и принцип его действия

У этого прибора очень много названий: фотосенсор, фотодатчик, фотоэлемент и т. д. Как бы его не называли, суть остается неизменной. Устройство фотореле очень простое. Внутри корпуса прибора находится электронная плата с набором радиодеталей. Спаянная схема фотореле образует электронный ключ, в основе которого используется светочувствительный элемент. Это может быть фоторезистор, фотодиод и др. Дополнительные элементы схемы предотвращают ошибочное срабатывание датчика, помогают выполнить точные настройки и отвечают за другие полезные функции.

Работу фотореле можно рассмотреть по фоторезистору. Эта деталь имеет свое сопротивление, препятствующее прохождению тока. С наступлением темноты сопротивление фоторезистора уменьшается. Ток свободно проходит, что приводит к срабатыванию электронного ключа. Это приводит к замыканию контактов прибора, к которым подключены приборы освещения. С наступлением рассвета все действия идут в обратном порядке. Увеличение сопротивления фоторезистора препятствует прохождению тока. Электронный ключ размыкает контакты, и освещение на улице отключается.

Важно! Одно фотореле может управлять работой несколькими приборами.

А без фотореле дома никак не обойтись?

Неграмотный вопрос о необходимости использования фотореле может задать человек, которого не волнует удобство своего жилья и обустройство прилегающей территории. Работа прибора направлена не только на создание красивых световых акцентов. Фотореле применяется для удобства управления освещением, а также экономии электроэнергии.

Давайте рассмотрим несколько аргументов в пользу прибора:

• Начнем с удобства. Управление системой освещения происходит с помощью включателя. Его обычно располагают у двери возле комнаты. В помещении – это нормально. А взять, допустим, свой двор. Чтобы включить свет придется добираться по темноте до выключателя. А если сарай расположен на дальнем дворе? Начинается долгое путешествие в темноте с фонариком. Фотодатчик позволит настроить подсветку часто посещаемых мест, что избавит хозяина от блуждания в потемках.
• Теперь об экономии. Владельцы больших частных участков устанавливают много осветительных приборов для подсветки гаража, места отдыха, входа в дом и других мест. Для удобства управления всей системой можно пользоваться одним выключателем, но какой будет расход электроэнергии. Свет будет гореть даже в ненужных местах. А утром после бурного отдыха рано лень вставать, чтобы отключить освещение. Прибор с фотодатчиком все сделает сам с наступлением рассвета. А если еще использовать датчик движения, вообще, освещение будет включаться только там, где есть люди.
• Фотореле – примитивная, но хоть какая-то защита от воров. Включенный ночью свет в отсутствие хозяев на даче создает имитацию присутствия. Не каждый мелкий хулиган рискнет проникнуть во двор.

Если приведенные доводы неубедительны, можно обойтись и без фотореле. Но надо ли экономить на собственном комфорте, если прибор стоит не таких уж и больших денег. Причем фотореле без проблем можно подключить своими руками.

Оптимальное место установки фотореле

Чтобы освещение корректно работало, для фотоэлемента надо правильно подобрать месторасположение:

• с наступлением рассвета до заката фотодатчик должен освещаться солнечными лучами или находится в самом светлом месте;
• нельзя чтобы на фотоэлемент попадало искусственное освещение;
• прибор возле дороги ставят так, чтобы датчик не освещался светом фар;
• снижение чувствительности прибора происходит после загрязнения фотоэлемента, поэтому реле располагают на удобной для обслуживания высоте.

Правильно выбрать место для фотореле – задача сложная. Обычно этот процесс предполагает перемещение прибора по всему двору до достижения положительного результата.

Совет! Фотореле устанавливают в самом удобном месте, даже вдали от фонарей. Просто от него к приборам освещения протягивают кабель.

Основные технические характеристики фотореле

Чтобы фотореле исправно работало в системе освещения, его нужно правильно подобрать с учетом технических характеристик. Все приборы имеют следующие параметры:

• Каждая марка реле рассчитана на работу с напряжением 12, 24 и 220 вольт. Для домашнего освещения применяется последний вариант. При использовании низковольтных приборов в сети 220В придется устанавливать преобразователи. Это дорого и не всегда хорошо работает.
• Амперы – вторая важная характеристика прибора. Чтобы рассчитать максимальный ток коммутации вычисляют сумму мощности всех ламп осветительной системы. Полученный результат делят на напряжение сети. В домашних условиях – это 220В. Полученная после вычисления цифра должна быть меньше, чем указанные на фотореле амперы. В противном случае прибор быстро выйдет из строя.
• От чувствительности фотоэлемента зависит порог включения и выключения освещения. Оптимально использовать прибор с параметрами 2–100 Лк или 5–100 Лк.
• Задержка срабатывания фотодатчика не дает сразу выключаться освещению после кратковременного попадания света от фар проезжающей машины. Оптимальный показатель задержки от 5 до 7 секунд.
• Мощность прибора сказывается на экономии электроэнергии. Обычно во время работы идет потребление до 5 Вт, а при ожидании – 1 Вт.
• Степень защиты указывает место, где допускается использование фотореле. Например, на улице оптимально использовать прибор с показателем IP44.

В очень холодных или жарких регионах важно обратить внимание на допустимый диапазон рабочих температур.

Разновидности усовершенствованных фотореле

Простейшее фотореле реагирует только на попадающий свет. Однако не всегда надо, чтобы лампочки светили целую ночь. Производители разработали усовершенствованные приборы, начиненные дополнительными датчиками:

• Очень удобен прибор с датчиком движения. Освещение включается только при попадании в зону действия датчика движущегося предмета, человека или животного.
• Датчик движения, дополненный таймером, позволяет настроить прибор на срабатывание в определенное время. Свет включится, например, когда хозяин поздно придет с работы, и не будет мигать среди ночи от бегающих кошек или собак.
• Программируемый прибор очень дорогой. Он позволяет задавать даже дату и время, когда нужно включить освещение.

Среди всех моделей самыми ходовыми считаются фотореле с таймером и датчиком движения.

Различие фотореле по месту установки

Производители выпускают приборы для внутренней и наружной установки. Последний тип фотореле предназначен для монтажа на улице. Электронная схема прибора защищена герметичным корпусом, устойчивым к агрессивному воздействию внешней среды.

Фотореле для внутренней установки монтируют на улице в защитном корпусе или электрощите внутри здания. На улицу выходит только выносной фотоэлемент.

Если дома решено сделать своими руками управляемое освещение, лучше отдать предпочтение приборам наружного типа установки.

Примеры схем подключения

Простейшая схема подключения фотореле для уличного освещения представлена на фото. Фазовый провод прерывается, так как его подсоединяют к входу и выходу прибора. Далее, фаза от выхода идет на лампочку. Ноль идет целым проводом от шины электрического щитка. Его подсоединяют к входу фотореле и нагрузке.

Примитивные схемы не всегда удобны в использовании и опасны. Установленное на улице фотореле лучше подключать к электросети с помощью распределительной коробки, только она должна быть тоже герметичная. На фото представлена схема, как происходит подключение фотореле для уличного освещения через распределительную коробку.

Фотореле может управлять работой фонарей любой мощности. Многие из них имеют встроенные дросселя. Чтобы слабенький прибор справился с большой нагрузкой, в схему добавляют контактор. В итоге мощности фотореле должно хватать для управления пускателем, а он уже с помощью подвижных контактов подает напряжение на приборы освещения.

При использовании датчика движения применяется другая схема подключения. Сначала ток от сети подается на фотореле, а от него уже поступает на датчик движения и фонарь. Такая схема включает освещение при движении любого объекта только ночью.

Любая из предложенных схем простая, и без проблем может быть собрана своими руками.

Как разобраться с проводами

Любая модель прибора имеет три разноцветных провода. Однако неопытный человек запутается даже в них. Сразу нужно посмотреть на окраску изоляции. Красный, черный или коричневый провод – это фаза. Синий или зеленый – это ноль. Третий провод – заземление. Обычно он идет зеленый с желтой полосой.

Если на приборе только выхода для подключения, то смотрят на буквенное обозначение: N – ноль, L – фаза, PE – заземление.

Совет! Электричество не любит ошибок. Если не вы уверены в своей силе, лучше обратитесь за помощью к электрику.

На видео подключение фотореле:

Настройка чувствительности фотореле

Настройку датчика выполняют только после подключения годовой схемы освещения к электросети. Регулировкой выставляют предел срабатывания датчика, то есть, его чувствительность к свету. Для этих целей на задней части прибора установлен пластиковый винт. Чтобы знать в какую сторону его крутить, смотрят на обозначение: «+» указывает на увеличение чувствительности фотоэлемента, а «–» указывает на ее уменьшение.

Регулировку начинают с поворота винта до упора вправо. Если вы решили, что именно при такой темноте должны включиться фонари, регулятор медленно проворачиваете влево. Как только лампочки загорелись, настройку можно считать оконченной.

Как видите, фотореле является очень простым прибором. Установить его не сложнее, чем вкрутить лампочку, а положительный результат уже будет виден с наступлением ночи.

Автоматический контроллер уличного освещения с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Есть ли кто-нибудь, кто приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического контроллера уличного освещения, которая использует LDR и реле для автоматического выполнения этой работы.

Схема, используемая здесь, представляет собой несложный переключатель, активируемый светом/темнотой, и содержит реле на своем выходе, которое просто включает/выключает уличный фонарь и может быть расширено для управления любым электроприбором в домашнем хозяйстве.

Связанная статья: Автоматическое управление интенсивностью уличного освещения

Описание

Введение

Многие люди боятся темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки, соединенной с реле. Он достаточно хорошо освещен, чтобы видеть предметы рядом.

С этой схемой очень легко работать, а также она работает от батареек. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая в основном представляет собой операционный усилитель, выполненный в виде компаратора напряжения. LDR (светозависимый резистор), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света. Наряду с этим используются еще несколько компонентов.

Схема цепи автоматического выключателя контроллера уличного освещения

Компоненты, используемые в этой цепи

• IC LM358 – 1
• Резистор 10 кОм – 1
• Потенциометр 10 кОм – 1
• Релейный модуль 5 В – 1
• Малая светодиодная лента
• Батарея 9 В
• ЛДР – 1
• Соединительные провода
• Макет

Примечание: Эта схема также может быть построена с использованием микроконтроллера. Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочитайте пост: Уличные фонари, которые светятся при обнаружении движения автомобиля.

Компоненты Описание

LM358

Это микросхема операционного усилителя. Он доступен в 8-контактном DIP-корпусе и может использоваться в нескольких конфигурациях, таких как усилитель, осциллятор, компаратор и т. д.

LDR

LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темное время суток или при отсутствии света сопротивление LDR находится в диапазоне мегаом, а при наличии света или при ярком свете уменьшается на несколько сотен Ом.

Тестирование LDR

Перед установкой любого компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы не тратить время на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра в измерении сопротивления.

Измерьте сопротивление LDR на свету или яркости, сопротивление должно быть низким. Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, то ваш LDR в порядке.

[Также читайте: Как сделать регулируемый таймер ]

Резистор

Это пассивный компонент с двумя выводами, который используется для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

Резисторы бывают двух типов –

i) Постоянный резистор – с фиксированным значением сопротивления
ii) Переменный резистор – значение сопротивления которого можно изменить, например, если у нас есть резистор 5K, тогда значение сопротивления будет меняться от 0 до 5к.

Значение сопротивления можно рассчитать с помощью мультиметра или по цветовому коду, который виден на резисторе.

Реле

Обеспечивает изоляцию между контроллером и устройством, поскольку, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для устранения разрыва. Реле чрезвычайно полезно, когда вам нужно контролировать большой ток или напряжение с помощью слабого электрического сигнала.

Факторы для выбора подходящего реле

• Напряжение и ток, необходимые для усиления катушки.
• Максимальное напряжение, которое мы получим на выходе.
• Количество арматуры.
• Количество контактов якоря.
• Количество электрических ассоциаций (Н/О и Н/З).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, представляет собой активное реле LOW.

Видео моделирования схемы автоматического контроллера уличного освещения (старая схема)

Работа схемы автоматического выключателя уличного освещения

Работа схемы очень проста для понимания. В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Выводы 2 и 3 этих ИС используются для сравнения напряжения и дают нам выход как высокий или низкий в зависимости от напряжения на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для подачи переменного напряжения на неинвертирующий вход (то есть на контакт 3). Второй делитель потенциала построен вокруг инвертирующего входа (контакт 2) с помощью потенциометра 10 кОм, который будет подавать половину напряжения питания на инвертирующий контакт.

Поскольку мы знаем свойство LDR, заключающееся в том, что в дневное время его сопротивление мало, напряжение на неинвертирующем входе (т.е. на контакте 3) выше, чем напряжение на инвертирующем входе (на контакте 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено, а светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 меньше, чем на инвертирующем входном контакте 2. В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно активирует реле, а светодиод или лампочку, связанную с он будет светиться.

Выходное видео проекта автоматического контроллера уличного освещения

[Также читайте : Как построить регулируемый таймер ]

Автоматическое уличное освещение | Electronics Project and Circuits

Не требует ручного управления для включения и выключения. Когда есть потребность в свете, он автоматически включается. Когда темнота поднимается до определенного уровня, схема датчика активируется и включается, а когда есть другой источник света, то есть дневное время, уличный свет выключается. Чувствительность уличного освещения также можно регулировать. В нашем проекте мы использовали четыре светодиода в качестве обозначения уличного фонаря, но для переключения большой мощности можно подключить реле (электромагнитный переключатель) на выходе контакта 3 микросхемы I.C 555, что позволит легко включать и выключать любые электроприборы, которые не работают. подключаются через реле.

Принцип:

В этой схеме используется популярный таймер I.C 555. I.C 555 подключен как компаратор к контакту 6, соединенному с положительной шиной, выход становится высоким (1), когда триггерный контакт 2 находится на уровне ниже 1/3. напряжения питания. И наоборот, выход становится низким (0), когда он выше 1/3 уровня. Так что небольшого изменения напряжения на выводе 2 достаточно, чтобы изменить уровень выхода (вывод 3) с 1 на 0 и с 0 на 1.

Выход имеет только два состояния: высокий и низкий, и не может оставаться ни в каком промежуточном состоянии. Он питается от батареи 6V для портативного использования. Схема экономична по энергопотреблению. Контакты 4, 6 и 8 подключены к положительному источнику питания, а контакт 1 заземлен. Для обнаружения присутствия объекта мы использовали LDR и источник света.



LDR — это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте и всего около 5 кОм при ярком освещении. Он реагирует на большую часть светового спектра. Мы сделали схему делителя потенциала с LDR и переменным сопротивлением 100K, соединенными последовательно. Мы знаем, что напряжение прямо пропорционально проводимости, поэтому от этого делителя мы получим больше напряжения, когда LDR получает свет, и низкое напряжение в темноте. Это разделенное напряжение подается на контакт 2 микросхемы IC 555. Переменное сопротивление регулируется таким образом, чтобы оно пересекало потенциал 1/3 при яркости и опускалось ниже 1/3 в темноте.

С помощью этого переменного сопротивления можно настроить чувствительность. Как только LDR становится темным, напряжение на контакте 2 падает на 1/3 от напряжения питания, а на контакте 3 становится высоким, и активируется светодиод или зуммер, подключенный к выходу.

Используемые компоненты:

Батарея 9 В с полосой

Переключатель

L.D.R (светозависимое сопротивление)

I.C NE555 с основанием

L.E.D (светоизлучающий диод) 5 шт. (Если используется белый цвет, то 4 шт.)

Переменное сопротивление 47 кОм

Печатная плата (печатная плата 555 или плата Vero.

КОМПОНЕНТЫ:

a) Аккумулятор: Для источника питания 9 В мы можем использовать 6 сухих элементов или цельный аккумулятор 6F22 9 В.



b) Переключатель: Можно использовать любой переключатель общего назначения. Выключатель используется как автоматический выключатель.



c) L.D.R: (Светозависимое сопротивление)

       Это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 мегаома в полной темноте и всего около 5 кОм при ярком освещении. Он реагирует на большую часть светового спектра.

d) СВЕТОДИОД: (Светоизлучающий диод)

     Диод – это компонент, пропускающий электричество только в одном направлении. Это можно рассматривать как своего рода улицу с односторонним движением для электронов. Из-за этой характеристики диоды используются для преобразования или выпрямления переменного напряжения в постоянное напряжение. Диоды имеют два контакта, анод и катод. Катод — это конец схемы, вершина треугольника которого указывает на прямую. Другими словами, треугольник указывает на этот катод. Анод — это, конечно, противоположный конец. Ток течет от анода к катоду.



           Светоизлучающие диоды или светодиоды отличаются от обычных диодов тем, что при подаче напряжения они излучают свет. Этот свет может быть красным (чаще всего), зеленым, желтым, оранжевым, синим (не очень часто) или инфа-красным. Светодиоды используются в качестве индикаторов, передатчиков и т. д. Скорее всего, светодиод никогда не перегорит, как обычная лампа, и потребляет в разы меньше тока. Поскольку светодиоды действуют как обычные диоды и образуют короткое замыкание при подключении между + и -, токоограничивающий резистор используется для предотвращения именно этого. Светодиоды могут или не могут быть нарисованы с окружающим их кругом.



e) Переменное сопротивление: (потенциометр)

Резисторы являются одними из наиболее распространенных электронных компонентов. Резистор — это устройство, которое ограничивает или сопротивляется току. Токоограничивающая способность или сопротивление измеряется в омах, представленных греческим символом Омега. Переменные резисторы (также называемые потенциометрами или просто «потенциометрами») — это резисторы с переменным сопротивлением. Вы регулируете сопротивление, поворачивая вал. Этот вал перемещает грязесъемник по фактическому элементу резистора. Изменяя количество резисторов между соединением стеклоочистителя и соединением (ями) с резисторным элементом, вы можете изменить сопротивление. Вы часто будете видеть сопротивление резисторов, написанное с K (килоом) после числового значения. Это означает, что существует столько тысяч ом. Например, 1K — это 1000 Ом, 2K — 2000 Ом, 3,3K — 3300 Ом и т. д. Вы также можете увидеть суффикс M (мегаомы). Это просто означает миллион. Резисторы также оцениваются по их допустимой мощности. Это количество тепла, которое может выдержать резистор, прежде чем он разрушится. Мощность измеряется в Вт (ваттах). Обычно переменные резисторы имеют мощность 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт. Все, что имеет более высокую мощность, называется реостатом.

​

f) PCB (печатная плата)

с помощью PCB легко собрать схему с аккуратными и чистыми конечными продуктами. Печатная плата изготовлена ​​из бакелита с наклеенной на поверхность медной дорожкой. Для каждой ножки компонента делается отверстие.

Штырьки всех компонентов проходят через отверстие в печатной плате и припаиваются с обратной стороны.



РАБОТАЕТ:

Когда свет падает на LDR, его сопротивление уменьшается, что приводит к увеличению напряжения на выводе 2 IC 555.

IC 555 имеет встроенный компаратор, который сравнивает входное напряжение с выводов 2 и 1. /3 от напряжения питания. Когда вход падает ниже 1/3, выход устанавливается высоким, в противном случае он устанавливается низким. Так как при яркости входное напряжение возрастает, поэтому мы не получаем положительного напряжения на выходе контакта 3 для управления реле или светодиодом, кроме того, в условиях плохого освещения мы получаем выход для подачи питания.

​

Меры предосторожности:

a) Используйте чувствительный LDR. Проверить это можно с помощью мультиметра.

б) ИС не следует сильно нагревать во время пайки, избыточное тепло может ее разрушить. В целях безопасности и простоты замены рекомендуется использовать базу I.C. При размещении интегральной схемы штифт номер один должен находиться в правильном отверстии.

c) Противоположная полярность батареи может разрушить микросхему, поэтому перед включением цепи проверьте полярность. Для безопасности следует использовать диод последовательно с переключателем, поскольку диод пропускает ток только в одном направлении.
