Статья2Кодированное обозначение номинального сопротивления, допуска и примеры обозначения
Кодированное обозначение номинального сопротивления, допуска и примеры обозначения
Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).
Таблица 1
Сопротивление | Допуск | Примеры обозначения | |||
Множитель | Код | Допуск, | Код | Полное | Код |
1 | K(E) | ±0,1 | В(Ж) | 3,9 Ом±5% | 3R9J |
±0,25 | С(У) | 215 Ом±2% | 215RG | ||
103 | К(К) | ±0,5 | D(Д) | 1 кОм±5% | 1KOJ |
±1 | F(P) | 12,4 кОМ±1% | 12К4F | ||
106 | М(М) | ±2 | G(Л) | 10 кОм±5% | 10KJ |
±5 | J(И) | 100 кОм±5 | М10J | ||
109 | G(Г) | ±10 | К(С) | 2,2 МОм±10% | 2М2К |
±20 | М(В) | 6,8 ГОм±20% | 6G8M | ||
1012 | T(T) | ±30 | N(Ф) | 1 ТОм±20% | 1ТОМ |
Примечание: В скобках указано старое обозначение.

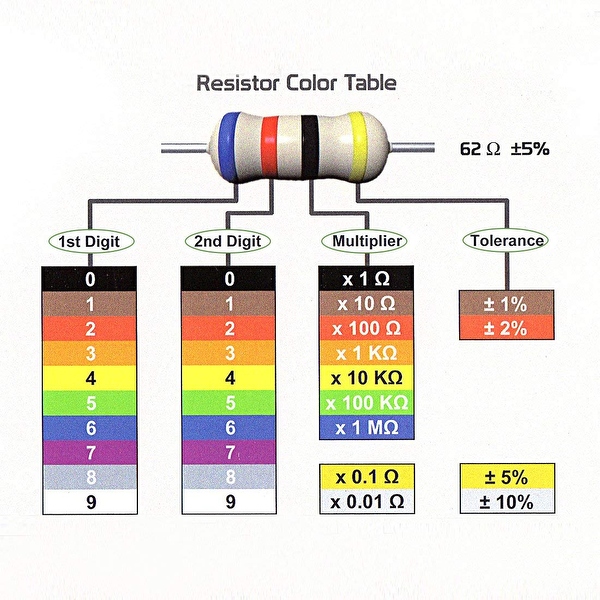

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.
Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.
Рис. 1
Маркировка отечественных резисторов.
Таблица 2
Цвет знака | Номинальное сопротивление, | Допуск, | ТКС | |||
Первая | Вторая | Третья | Множитель | |||
Серебристый | 10-2 | ±10 | ||||
Золотистый | 10-1 | ±5 | ||||
Черный | 0 | 0 | 1 | |||
Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
Красный | 2 | 2 | 2 | 102 | ±2 | 50 |
Оранжевый | 3 | 3 | 3 | 103 | 15 | |
Желтый | 4 | 4 | 4 | 104 | 25 | |
Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
Голубой | 6 | 6 | 6 | 106 | ±0,25 | 10 |
Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | 5 |
Серый | 8 | 8 | 8 | 108 | ±0,05 | |
Белый | 9 | 9 | 9 | 109 | 1 | |
Цветовая маркировка фирмы «PHILIPS»
Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно.
Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.
Рис. 2
Цветовая маркировка фирмы «PHILIPS»
Таблица 3
Цвет знака | Номинальное сопротивление, | Допуск, | ТКС | |||
Первая | Вторая | Третья | Множитель | |||
Серебристый | 10-2 | ±10 | ||||
Золотистый | 10-1 | ±5 | ||||
Черный | 0 | 0 | 1 | |||
Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
Красный | 2 | 2 | 2 | 102 | ±2 | 50 |
Оранжевый | 3 | 3 | 3 | 103 | 15 | |
Желтый | 4 | 4 | 4 | 104 | 25 | |
Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
Голубой | 6 | 6 | 6 | 106 | ±0,25 | |
Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | |
Серый | 8 | 8 | 8 | 108 | ||
Белый | 9 | 9 | 9 | |||
Нестандартная цветовая маркировка
Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку.
Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т. д.
Рис. 4
Нестандартная цветовая маркировка.
Кодовая маркировка отечественных резисторов
В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ… Е192, и множителе. Последний символ несет информацию о допуске, т. е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).
Рис. 5
Кодовая маркировка.
Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.
Например:
Рис.
6
Дополнительная информация о типе резистора.
Перемычки и резисторы с «нулевым» сопротивлением
Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).
Рис. 7
Перемычки и резисторы с нулевым сопротивлением.
Кодовая маркировка прецинзионных высокостабильных резисторов фирмы «PANASONIC»
Рис.
8
Кодовая маркировка фирмы «PANASONIC»
Кодовая маркировка фирмы «PHILIPS»
Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т. е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).
Таблица 4
Последний символ | Номинал резистора |
1 | 100…976 Ом |
2 | 1…9,76 кОм |
3 | 10…97,6 кОм |
4 | 100…976 кОм |
5 | 1…9,76 МОм |
6 | 10…68 МОм |
7 | 0,1…0,976 Ом |
8 | 1…9,76 Ом |
9 | 10…97,6 Ом |
0 | 0 Ом |
R | 1…91 Ом |
Рис.
9
Кодовая маркировка фирмы «PHILIPS»
Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.
Кодовая маркировка фирмы «BOURNS»
Рис. 10
А. Маркировка 3 цифрами
Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
Рис. 11
В. Маркировка 4 цифрами
Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.
Рис. 12
С. Маркировка 3 символами
Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105.
Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.
Таблица 5
Код | Значение | Код | Значение | Код | Значение | Код | Значение |
01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Примечание: Маркировки, А и В — стандартные, маркировка С — внутрифирменная.
Цветовая маркировка резисторов
Главная >> Справочная информация на радиодетали >> Цветовая маркировка резисторов
Резисторы, малой мощности – 0.25 Вт и менее — мелкие детали, резистор мощностью 0,125Вт имеет длину около 5 ти мм. и диаметр порядка 1 мм. Разглядеть на детали такого размера, номинал с запятой затруднительно. Поэтому, когда указывают номинал, взамен десятичной точки пишут букву, в соответствии с единицами измерения (К — используют для килоомов, М — единица измерения — мегаом, E или R для Ом). К примеру 5K1 обозначает резистор, сопротивлением 5,1 кОм, 2R0 — 2 Ом, 100К — 100 кОм. Но в последнее время для упрощения и удобства чтения применяют маркировку цветными полосами.
Резисторы с точностью 20 % маркируют тремя полосками, резисторы с точностью 10 % и 5 % имеют маркировку с четырьмя полосками, более точные резисторы — пять или шесть полосок. Две первые полосы всегда означают два первых знака номинала.
| Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС [ppm/°C] | |||
|---|---|---|---|---|---|---|
| Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
| Серебристый | 10-2 | ±10 | ||||
| Золотистый | 10-1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 103 | 15 | |
| Желтый | 4 | 4 | 4 | 104 | 25 | |
| Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
| Голубой | 6 | 6 | 6 | 106 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 108 | ±0,05 | |
| Белый | 9 | 9 | 9 | 109 | 1 | |
Стоит заметить, что иногда встречаются сопротивления с 5 полосами, но обычной (5% или 10 %) точностью.
В таком случае первые две полосы указывают первые знаки номинала, третья — определяет множитель, четвёртая —указывает на точность, а пятая — ТКС.
Цветовой код резистора 1K — Справочник по электронике
/ Резисторы / By Seth
Руководство по цветовому коду резистора 1K
Четырехдиапазонный резистор 1K — один из наиболее распространенных резисторов в электронике. Его популярность делает его идеальным для помощи в изучении цветового кода резистора, и полезно иметь возможность легко распознавать их в проектах.
Цветовой код резистора 1 кОм позволяет нам быстро определить значение сопротивления и допуск резистора 1 кОм.
В этой статье мы расскажем, как считывать 4-полосные, 5-полосные, и 6-полосные резисторы 1K.
Цветные полосы резистора 1K
Важно понимать, что не все четыре полосы соответствуют величине сопротивления в Омах. Первые три полосы говорят нам, что номинальное значение резистора составляет 1000 Ом, а 4-я полоса дает нам допуск резистора.
Два полезных совета для чтения резистора:
1) Сначала определите 4-й диапазон. Эта полоса почти всегда золотая или серебряная, поэтому ее обычно легко идентифицировать.
2) Найдите зазор между 3-й и 4-й полосой.
1K Resistor Color Chart
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Brown | 1 | |
| 2 | 2-я цифра | Черный | 0 | |
| 3 | Множитель | Red | x 100 | |
| 4 | Tolerance | Gold (or silver) | ± 5% | |
| Total Value: 1000 ± 5% Ω |
Как читать цветовой код резистора 1K
Цветовой код резистора всегда состоит из цифр, за которыми следует множитель, за которым следует значение допуска.
Для четырехдиапазонного резистора каждая полоса играет определенную роль:
Первая полоса – 1-я цифра: это первая цифра значения сопротивления. Первая полоса коричневая, что соответствует значению 1 .
Второй диапазон — 2-я цифра: вторая цифра значения сопротивления. Эта полоса черного цвета, что соответствует значению 0 . Это добавляется справа от первой цифры (от первой полосы).
Таким образом, цифры первой и второй полосы: 10 .
Третья полоса – Множитель: Берет цифры и умножает их на значение, заданное этой полосой. Фактический множитель равен 10 n , где n — значение цвета полосы. В этом случае третья полоса красная, что соответствует числу 2. Следовательно, множитель равен 10 2 = 100.
Таким образом, общее значение сопротивления, заданное цветами, равно 10 x 10 2 Ом = 1000 Ом = 1 кОм .
Четвертая полоса — допуск: Дает значение допуска для резистора.
Наиболее распространенными значениями являются 5% (обозначены золотой полосой) и 10% (обозначены серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.
Таким образом, общее сопротивление составляет: 1 кОм ± 5 % Ом .
Это означает, что фактическое значение сопротивления может составлять от 9от 50 Ом до 1050 Ом.
Если четвертая полоса серебряная, это означает, что допуск составляет 10 %, а общее сопротивление равно 1 кОм ± 10 % Ом . Фактическое сопротивление должно быть в пределах от 900 Ом до 1000 Ом.
Вы можете использовать мультиметр, чтобы узнать фактическое сопротивление, но учтите, что оно также немного зависит от температуры.
Мультиметры — отличный способ проверить любые резисторы, в которых вы не уверены, просто обязательно следуйте практическим рекомендациям по безопасности .
4-полосный, 5-полосный и 6-полосный Резистор 1K Цветовой код
Вы, вероятно, столкнетесь с 5-полосными или даже 6-полосными резисторами в своих путешествиях по электронике.
К счастью, 5- или 6-полосные резисторы очень легко считываются, если вы уже знаете, как считывать четырехполосный резистор .
5-полосный резистор 1K Цветовой код
Для резисторов 1K с пятью полосами первые три полосы будут коричневыми, черными и черными (обозначающими 100), а четвертая полоса будет коричневой, что означает множитель x10.
| Band Number | Function | Color | Value | ||
| 1 | 1st Digit | Brown | 1 | ||
| 2 | 2nd Digit | Black | 0 | ||
| 3 | 3 -й Digit | Black | 0 | ||
| 4 | Умнобар | Brown | x | 0034 | |
| 5 | Tolerance | Gold (or silver) | ± 5% | ||
| Total Value: 1000 ± 5% Ω |
| 4-полосная резистор | 5-полосной резистор | 6-полосной резистор | ||||
| 1 ST Полоса | 1 ST DIGIT COUSIT VARTION | 1 ST CIGIT OF RESTAUDSAUDSAUDSAUDSAUDSAUDSAUD | 1 ST 0034 | 1 ST Цифр значения сопротивления | 1 ST Значение | 2 ND Цифра Значения сопротивления |
| 3 RD ЗАДЕЛЯ | Многофункциональный0034 | 3 RD Значения сопротивления | ||||
| 4 TH полоса | Допуск ( ± %) | Multiplier (x 10, 100, ETC) %) | Multiplier (X 10, 100, ETC) %) | Multipier (x 10, 100, | )(X 10, 100, | ) %)(X 10, 100, | ) %) etc)
| 5 th band | N/A | Tolerance ( ± %) | Tolerance ( ± %) | |||
| 6 th band | N /А | Н/Д | Температурный коэффициент R(T) |
4-полосный и 5-полосный резистор 1K
Четырехполосные резисторы имеют две полосы для значения, одну для множителя и одну для допуска.
Пятиполосные резисторы добавляют дополнительную полосу для значения.
Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска. Процесс анализа резистора такой же; начните с 5-й полосы, ища небольшой промежуток между четвертой и пятой полосой. Это будет толерантность. Затем вернитесь к первым четырем полосам, чтобы рассчитать значение сопротивления.
6-полосные резисторы
Шестиполосные резисторы точно такие же, как и пятиполосные резисторы, за исключением того, что у них есть дополнительная полоса для указания температурного коэффициента, т. е. насколько сопротивление будет изменяться в зависимости от температуры.
В этом случае последние две полосы (т.е. пятая и шестая полосы) должны располагаться близко друг к другу, с промежутком между четвертой и пятой полосами.
| Цвет | Температурный коэффициент |
|---|---|
| Черный | N/A |
| Brown | 100 ppm/ºC |
| Red | 50 ppm/ºC |
| Orange | 15 ppm/ºC |
| Yellow | 25 ppm/ºC |
| Green | N/A |
| Blue | 10 ppm/ºC |
| Violet | 5 ppm/ºC |
| Grey | N/A |
| White | N/A |
10K, 220 ohm, more — TOP ADVICE
Contents
- Resistor Common Color Codes and their usage
- 100 ohm resistor color code
- 220 ohm resistor color code
- 330 ohm resistor color code
- Цветовой код резистора 1 кОм
- Цветовой код резистора 4,7 кОм
- Цветовой код резистора 10 кОм
- Цветовой код резистора 100 кОм
- Значения резисторов 3,3 В для светодиодов по цвету свечения
Скромный резистор — самый дешевый компонент в коробке нашего производителя, но он также невероятно полезен.
Ранее мы показывали, как использовать резисторы в проекте, но основное внимание в этом руководстве уделяется пониманию цветных полос, которые обвивают центральный резистор. Эти цветовые коды резисторов точно говорят нам, сколько Ом тока может выдержать каждое устройство.
Как прочитать цветовой код резистора? Почему некоторые резисторы имеют четырехполосную цветовую маркировку, а другие — пятиполосную? Какой резистор нужен для светодиода? Мы ответим на все эти вопросы и предоставим вам инструменты для быстрого расчета подходящего резистора для всех ваших проектов.
Общие цветовые коды резисторов и их использование
Краткое руководство по цветовым кодам резисторовЧтение цветовых кодов резисторов слева направоУ резисторов нет полярности, поэтому их можно использовать в любой ориентации в цепи. Но для того, чтобы определить правильные значения цветового кода резистора, нам нужно понять цветовые полосы на резисторе. На типичном четырехдиапазонном резисторе уровня хобби есть три цвета в группе.
| Тип резистора | 4-полосный цветовой код< th>5-полосный цветовой код | Общего назначения | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 Ом | Коричневый-Черный-Коричневый-Золотой | Коричневый-Черный-Черный-Черный-Золотой | Защита светодиода | |||||||||
| 220 Ом | Красный-Красный-Коричневый-Золотой | Красный-Красный-Черный-Черный-Золотой | ||||||||||
| 330 Ом | Оранжево-оранжево-коричневый-золотой | Оранжевый-оранжевый-черный-черный-золотой | Защита светодиода | |||||||||
| 1 кОм (1 кОм) | Коричневый-Черный-Красный-Золотой | Коричневый-Черный-Черный-Коричневый-Золотой | Защита LED P, делитель напряжения > | Желто-фиолетовый-черный-коричнево-золотой | Подтягивающий/подтягивающий резистор I2C | |||||||
| 10 кОм | Коричневый-Черный-Оранжевый-Золотой | коричневый-черный-черный-красный-золотой | Подтягивающий/подтягивающий резистор | 100 кОм | Коричневый-Черный-Желто-Золотой | Коричневый-Черный-Черный-Оранжевый-Золотой | Предохранительный резистор для конденсатора | 1 МОм | Коричневый-черный-зелено-золотой | Коричнево-черный-черный-желто-золотой | Емкостные сенсорные схемы |
Давайте используем резистор 220 Ом, обычно используемый со светодиодными лампами, в качестве примера того, как читать цветовой код резистора.
- Первая значащая цифра — красный цвет , и с помощью декодера мы видим, что красный цвет имеет значение 2.
- Вторая значащая цифра тоже красная , это дает нам 22.
- Множитель коричневый и это означает 10. Если мы умножим 22 на 10, мы получим 220.
- Последняя полоса, допуск, золотая . Золото составляет 5 %, а это значит, что мы можем принять сопротивление с погрешностью 5 %.
Для производителей, требующих большей точности, существуют также пятиполосные резисторы, имеющие третью значащую цифру. Дополнительный график обеспечивает ясность, которая может понадобиться в схемах, чувствительных к сопротивлению, таких как научные и инженерные приборы.
Вот пятидиапазонный резистор на 220 Ом и его цветовой код.
- Первая значащая цифра красная< /strong > и с помощью дешифратора мы видим, что красный цвет имеет значение 2.
-
- Третья значащая цифра черная , что означает 0. Теперь у нас есть 220.
- Множитель черный и это означает 1. Если мы умножим 220 на 1, мы получим 220.
- Последний слиток, допуск, золото . Золото 5%, а значит мы можем принять сопротивление с погрешностью 5%.
Цветовой код резистора 100 Ом
Изображение 1 из цветового кода резистора 2100 Ом (4 диапазона) (Изображение предоставлено Tom’s Hardware) Изображение 1 из 2
Цветовой код резистора 100 Ом (5 диапазонов) (Изображение предоставлено Tom’s Оборудование)Изображение 1 из 2
Резистор 100 Ом обычно используется для защиты светодиодов. Лучше всего использовать с белыми, синими и зелеными светодиодами 5V. Резисторы на 100 Ом также можно использовать с другими цветами, но ожидайте, что яркость будет другой, поскольку они не являются правильным значением.
Резисторы сопротивлением 100 Ом можно идентифицировать по цветовому коду резистора Коричневый-Черный-Коричневый-Золотой , а для пятидиапазонных резисторов — Коричневый-Черный-Черный-Черный-Золотой .
Цветовой код резистора 220 Ом
Изображение 1 из цветового кода резистора 2220 Ом (4-диапазонного) (Изображение предоставлено Tom’s Hardware) Изображение 1 из 2
Цветовой код резистора 220 Ом (диапазон 5) (Изображение предоставлено Tom’s Hardware )Изображение 1 из 2
220 Ом Резистор м — один из самых распространенных, с которым сталкиваются любители, потому что он часто используется со светодиодами. Без резистора на 220 Ом простые светодиоды потребляли слишком много тока и быстро перегорали. Мы используем токоограничивающий резистор, который может использовать светодиод. («Свет, который горит в два раза ярче, горит в два раза дольше»). Резистор на 220 Ом можно определить по цветовому коду резистора Красный-Красный-Коричневый-Золотой или < сильный >Красный-Красный-Черный-Черный-Золотой.
Если бы мы использовали синий светодиод с прямым напряжением 3,2 В (напряжение, необходимое для подачи тока через диод) и прямым током 10 мА (максимальный безопасный ток, который вы можете непрерывно пропускать через устройство, не вызывая повреждения) с Для питания 5В нужен резистор на 180 Ом.
Вместо этого мы можем использовать резистор на 220 Ом, что на 40 Ом больше, поэтому наш светодиод будет не таким ярким, но будет хорошо защищен.
Резистор 330 Ом цветовой код 9Резистор 0005
330 Ом также довольно распространен, его можно найти в стартовых наборах Arduino и Raspberry Pi Pico. Резистор на 330 Ом также подходит для большинства светодиодов, но некоторые из них будут выглядеть тусклее, чем другие. Мы также можем использовать резистор на 330 Ом с зуммером, чтобы понизить тон зуммера с «раздражающего» до менее раздражающего. Руководство Adafruit NeoPixel рекомендует защищать контакт GPIO с помощью резистора (от 300 до 500 Ом) между входом контакта данных и GPIO/Arduino вашего Raspberry Pi.
Резистор на 330 Ом можно определить по цвету резистора Оранжево-оранжево-коричневый-золотой или Оранжево-оранжевый-черный-черный-золотой .
Цветовой код резистора 1 кОм
Резистор 1 кОм (1 кОм) обычно является максимальным сопротивлением, используемым для светодиодов.
Любой светодиод, в котором используется резистор 1 кОм, будет тускнеть, но загораться. Резистор на 1 кОм обычно используется для точной настройки схемы или подтягивания вверх/вниз вывода данных. Резистор 1K вместе с резистором 2,2K можно использовать для формирования делителя напряжения, который может понижать напряжение с 5 В до примерно 3,4 В. Это полезно при использовании компонентов 5 В в GPIO 3,3 В Raspberry Pi.
Резистор 1 кОм можно определить по цветовой маркировке резистора Коричневый-Черный-Красный-Золотой или Коричневый-Черный-Черный-Коричневый-Золотой .
Цветовой код резистора 4,7 кОм
Резистор 4,7 кОм полезен для добавления подтягивающего резистора к контактам SDA и SCL устройства I2C. На платах Adafruit Stemma QT это встроено, но если мы используем плату другой марки, нам нужно будет добавить резистор 4,7 кОм к обоим контактам. Делая это, мы гарантируем, что данные I2C правильно и последовательно отправляются на наше устройство.
Резистор 4,7 кОм можно идентифицировать по цветовому коду резистора желтый-фиолетовый-красный-золотой или желто-фиолетовый-черный-коричневый-золотой .
Цветовой код резистора 10 кОм
Резистор 10 кОм часто используется в качестве подтягивающего резистора для входного контакта. Например, на Arduino мы можем использовать резистор 10 кОм, чтобы подтянуть входной контакт, чтобы при нажатии кнопки он подтягивал вход на контакте 5 В, вызывая действие в нашем коде. Мы использовали резистор 10 кОм, чтобы подтянуть контакт данных на датчике температуры DHT22 в нашем предыдущем номере резистора.
Резистор на 10 кОм можно определить по цветовому коду резистора Коричневый-Черный-Оранжевый-Золотой или Коричневый-Черный-Черный-Красный-Золотой .
Цветовой код резистора 100 кОм
Изображение 1 из цветового кода резистора 2100 кОм (4 диапазона) (Изображение предоставлено Tom’s Hardware) Изображение 1 из 2
Цветовой код резистора 100 кОм (5-диапазонный) (Изображение предоставлено: Tom’s Hardware) Изображение 1 из 2
Резисторы на 100 кОм находятся на самом верхнем пределе того, что требуется большинству производителей.
