Правильное положение фазы в розетке

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.

е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.

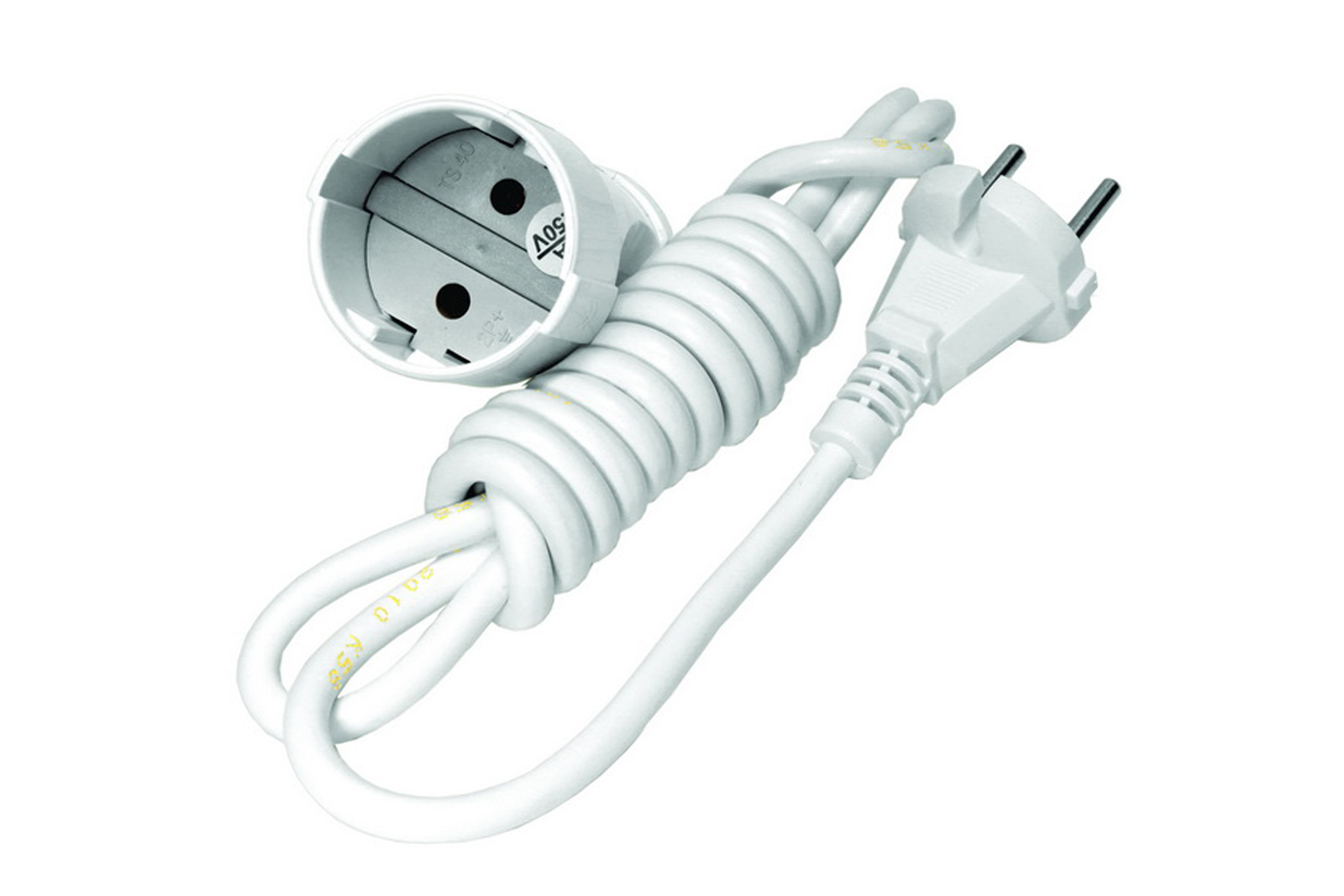

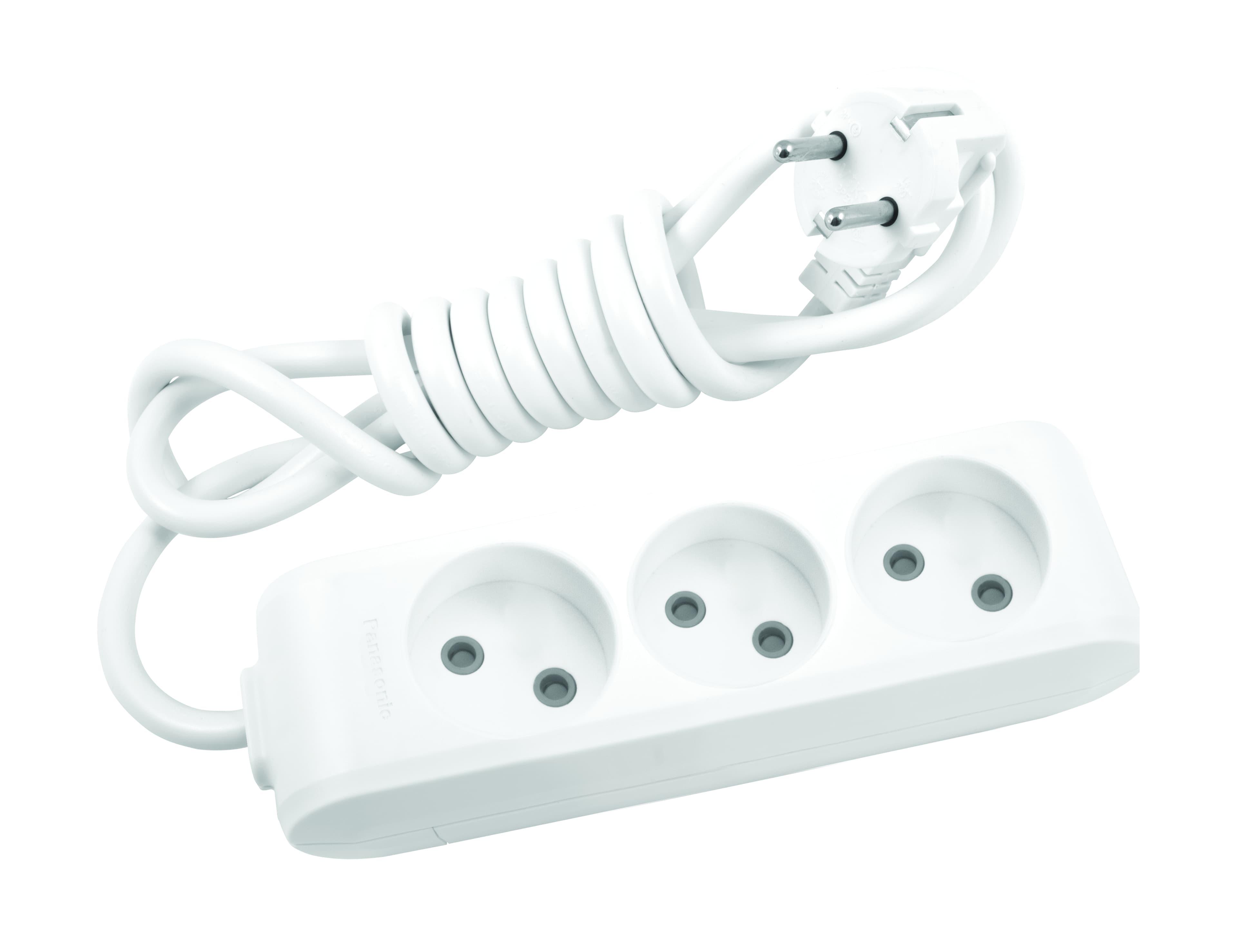

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru. wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).

Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация

85 фото установки и подсоединения бытовой розетки

Установить дома розетку всегда непросто. Вы должны знать не только основные правила, но и разные мелкие особенности по электромонтажному делу. Сейчас нагрузки на узлы с электроустановкой постоянно растут. Нельзя серьезно менять предлагаемые требования. Всё это может привести к перегреву. А это уже ведет к тому, что плавятся контакты на схеме, да и пожар может возникнуть в самом наихудшем варианте.

Если у вас нет достаточного опыта, и вы не сильно знакомы с данной темой, то лучше несколько раз подумать. Только потом беритесь за работу с электрической проводкой. Хороший мастер по дому может сам понять, как правильно подключить розетку своими руками без посторонней помощи.

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.


Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Примечания

Схемы подключения розеток могут быть различными. На некоторых клеммы соединены прямо с контактами при помощи винтов. Иногда они устанавливаются напрямую с контактами – это крайне надежно и эффективно. Обработайте все места перед подключением пастой, проводящей ток. После смазочной обработки нужно затянуть все винтами.

Сложнее ставить колодки, у которых лапки двигаются. Зато они помогают регулировать на стене высоту и наклон. Рекомендовано выбирать колодки, у которых на лапках два зубчика. Они прослужат намного дольше, и не будут шататься раньше положенного срока годности.

Клеммы могут быть в виде винтов или «ершика». Второй вариант надежнее, но у него нет возможности переборки. Винтовой вариант смазывают холодным припоем.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.


Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса.

Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.


Скрытая розетка

Тут для начала вы делаете отдельную борозду в стенах, а там уже можно размещать все провода. Проверьте, чтобы один конец тянулся к электропитанию, а второй до устанавливаемого устройства. Следом надо произвести монтажные работы с подрозетником.

Укладывайте кабель с некоторым запасом. Хватит порядка 10 сантиметров. Обустройте сначала углубления. Все это может сделать простая дрель с насадкой. Примерьте подрозетник, если всё хорошо, то можно выдавливать заглушку. После чего заводите туда кабель.

Нанесение небольшого слоя алебастра помогает улучшить сцепляющие характеристики. Далее подключить розетку к распределительной коробке достаточно просто. У любителя даже не должно возникнуть с этим проблем.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.


Фото инструкция как подключить розетку

Также рекомендуем посетить:

Post Views: Статистика просмотров 444

Как подключить телефон к розетке подключение проводов — Moy-Instrument. Ru

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

  • пластиковый или керамический корпус;
  • зажимы – клеммы, которые фиксируют провода;
  • соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

  • RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
  • RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
  • RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
  • RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

  1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
  2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

  1. Заполните заявку
  2. Получите предложения с ценами от мастеров
  3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

  • Розетки внешние
  • Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

  • Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
  • Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
  • Отвертки
  • Тестера для электросети или мультиметра
  • Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

  • На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
  • Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
  • Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:
  • На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
  • На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
  • Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

  • В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
  • Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
  • Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Телефонная розетка: виды и схема подключения

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

  • RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
  • RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
  • RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
  • RJ 9. Служит для соединения телефонной трубки с аппаратом.
  • РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
  • RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

  1. снять оплетку с провода на длину в пять сантиметров;
  2. уложить проводку в пазы розетки;
  3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

  • Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
  • Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
  • Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
  • Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
  • Лучше использовать встраиваемые розетки. Они почти незаметны.
  • Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
  • Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
  • Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
  • Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
  • Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
  • Сетевая розетка должна быть качественной и иметь сертификат.
  • Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Подключение телефонной розетки: варианты, схемы, особенности

Услуги сотовой телефонной связи во многом упростили общение между людьми, сделав его удобнее и доступнее. Современному человеку не нужно метаться в поисках телефонного автомата или жетона для получения возможности совершить звонок. Однако, несмотря на неоспоримые плюсы мобильного общения, стационарные телефоны и проводная связь по-прежнему пользуются большим спросом, оставаясь надежным средством качественного соединения. Кроме того сами аппараты стали намного удобнее и функциональнее. Для использования данного вида коммуникаций потребуется наличие телефонных розеток. Эти разъемы имеют свои особенности и отличия в способах монтажа и их необходимо учитывать при подключении. В статье расскажем, как подключить телефонную розетку к телефонному кабелю, рассмотрим схемы и инструкции.

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств. Читайте также статью: → «Подключение различных видов телефонных розеток ».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

  • РТШК-4 – может использоваться только для старых аппаратов связи;
  • RJ-11 – современный вариант, называемый «евро»;
  • RJ-12 – сленговое название разъемаRJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с терминомRJ-12, следует подразумеватьRJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

  • накладные, они же наружные;
  • врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу ».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

  1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

  1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

  1. Закрепить устройство на стене, проверить работоспособность
  2. Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

  1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
  2. На фото можно увидеть распределение проводов по цвету соответствующих пар

Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

  • Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.
  • Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

    Коннекторы для подключения телефонных аппаратов к розеткам

    Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

    1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
    2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
    3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

    Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

    Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

    Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

    Обзор известных производителей телефонных розеток

    При выборе разъемного устройства для подключения стационарного телефонного аппарата желательно отдавать предпочтение торговым маркам, имеющим положительную репутацию на рынке электронной техники, проверенную временем. Среди таких брендов можно отметить турецкие фирмы Lezard, VIKO, а также производителей из Франции – Schneider Electric, Legrand Valena. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице:

    Как самостоятельно подключить телефонную розетку

    Подписка на рассылку

    Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

    Монтаж телефонной розетки разных видов

    В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

    Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

    Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

    Правильное подключение телефонной розетки открытой установки RJ11

    Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

    • розетку телефонную RJ 11, подключение которой будет осуществляться;
    • двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
    • приспособление для снятия изоляции;
    • отвертку;
    • мультиметр;
    • защитные перчатки.

    Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

    • Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
    • Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
    • Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
    • Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
    • Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
    • Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
    • Закрепите розетку на стене и защелкните крышку.
    • Осуществите подключение телефона к розетке и проверьте, есть ли связь.

    Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

    Установка телефонной розетки скрытого типа

    Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

    После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

    Установка розетки

    Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

    Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены. Поэтому я знал, что все это можно сделать в рамках относительно детерминированного количество времени.

    Я начал с того, что проделал маленькое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила.Я начал с небольшого отверстия, чтобы убедиться, что там, где я хочу, есть пустота. гнездо, чтобы пойти, а также нащупать точное местоположение шпильки, прежде чем я ее разрежу намного больше.

    Несмотря на то, что я использовал переделанную розетку, которую можно было установить непосредственно в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в дерево на всякий случай.

    Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева — вот где я прикрепляю ее прямо к шпильке.

    Переделанные розетки имеют на концах откидные крылышки для фиксации розетки прямо в гипсокартоне. Крыло переворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это заставляет розетку зажимать гипсокартон между откидной крышкой. крыло и более крупные фланцы на обоих концах распределительной коробки. Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.


    Откидное крыло

    Положение крыла при вставке

    Положение крыла после установки

    Лучше не стараться следовать за всеми углами контура при первоначальной прорезке отверстия. На самом деле, я обычно люблю делать немного меньше, чем контур. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

    Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом хотя бы вырезать полностью.

    Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

    Достаточно чистый срез, первоначальный прямоугольник удален.

    Теперь пора установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл так, чтобы я мог прикрутить эту сторону прямо к шпильке.

    И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все равно меньше, чем то, что было в шаблоне предложил бы.


    Подключение к существующей розетке

    Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)

    Удалив этот сокет, мы видим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету.Они использовали розетку для соедините провода вместе — это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.

    Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением электрических правил.

    Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, с достаточно близко расположенными петлями вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

    Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.

    Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.

    Вставив провода, я использовал плоскогубцы, чтобы протянуть их дальше. в розетку достаточно глубоко, чтобы основная изоляционная оболочка розетка.

    Следующим шагом было возвращение ограничителя натяжения на дно гнезда, хотя Я забыл сфотографировать этот шаг.

    на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

    Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковую крышку.

    Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы побороться, и использовать обычную проволочную гайку.

    Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе парой квадратных плоскогубцы перед закручиванием проволочной гайки .

    Когда провод, подключенный к нижнему разъему, установлен и закреплен, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.

    Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.

    Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.

    И с проводкой на розетку все готово.

    Есть некоторая несовместимость между переделанными розетками и стилем «декора». крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход — обжать фланец немного уже в том месте, где идет винт. с парой кусачков. Это все довольно неточное дело.

    И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.

    И с телевизором, установленным на стене. Мелисса любит сопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.

    И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.

    См. Также:


    Еще Проекты по благоустройству дома на моем Деревообработка сайт

    Как подключить распределительную коробку? Подключение электрического распределительного щита

    Электропроводка распределительной коробки или распределительного щита — это обычная схема проводки, используемая в большинстве домашних электрических проводов или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

    Как подключить коммутатор

    На приведенной ниже схеме подключения фазовая линия подключается параллельно переключателю света и переключателю розетки. Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

    Линия заземления подключается к полюсу заземления розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

    Здесь только одна лампа подключается от распределительной коробки. Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

    Необходимые электрические компоненты распределительной коробки

    Компонент спецификация Кол-во
    MCB 250 В, 50 Гц, 5 А 1
    Переключатель SPST, 250В, 5А 2
    Лампа 230 В 1
    Розетка 3 контакта 230 В, 5 А 1

    Схема подключения силовой розетки

    Электропроводка розетки имеет схему, аналогичную нормальной 3-контактной розетке с переключателем. Но в отличие от обычной разводки электрических розеток, розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

    Простая электрическая розетка — это удлинительное соединение от ближайшей фазы, нейтрали и полюсов заземления. Иногда для таких соединений используются трехжильные провода. Но при подключении к розетке питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что обычно точки питания используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

    Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

    Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки. Фазовая линия подключается к полюсу «P» через переключатель SPST.

    Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно следовать стандартному цветовому коду.

    В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения силовых вилок.

    Цвет Соединение
    Зеленый Земля
    Черный нейтральный
    Красный Фаза

    3-контактная электрическая схема вилки и розетки

    Вилка и розетка — это электрические устройства, используемые для подключения источника питания к различному оборудованию.Он помогает подключать и отключать электроприборы от розетки.

    Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

    2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-штырьковые — без заземления.

    Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление из соображений безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

    3-контактная розетка и штекер Клеммное соединение

    Схема подключения вилки и розетки идентична друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом на розетку спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

    Розетки, зажимы для троса и соединители

    Как монтажник или конечный пользователь троса, важно понимать типы заделки или обработки, которые можно использовать на концах отрезка троса. Эти заделки обычно выполняются путем формирования проушины или присоединения фитинга и предназначены для постоянного заделывания троса в месте соединения с нагрузкой.

    Трос — это чрезвычайно универсальное механическое устройство, которое можно использовать для поддержки и перемещения объекта или груза. В подъемной и такелажной промышленности трос прикрепляется к крану или подъемнику и снабжен вертлюгами, скобами или крюками для прикрепления к грузу и перемещения его в контролируемых условиях. Его также можно использовать для подъема и опускания лифтов или в качестве опоры для подвесных мостов или башен.

    В этой статье мы объясним, что означают некоторые из следующих терминов и как их можно использовать для оконцевания конца троса:

    • Гнезда для троса — гнезда для спелтера, обжимные гнезда и клин розетки
    • Зажимы для троса — Зажимы для троса с U-образным болтом и зажимы для троса с двойным седлом
    • Сращивания с проушиной — механические (фламандские) и ручные сращивания
    • Эффективность заделки концов троса
    Если вы понимаете конструкцию и характеристики необходимого вам каната, а также правильный тип концевой заделки, который вам нужен, вы сможете выбрать наиболее эффективный и долговечный канат для выполняемой работы.

    Типы концевых заделок троса

    По существу, есть два метода, которые можно использовать для создания заделки на отрезке троса или кабеля:

    • В тросе можно сформировать проушину или петлю
    • Вы можете прикрепить фитинг к концу троса

    На одном конце отрезка троса можно создать проушины или петли с помощью механического соединения с обжимной втулкой, заправленного вручную соединения или проволоки веревочные зажимы.

    Фитинги могут быть прикреплены к тросу путем обжатия, заливки расплавленного цинка или смолы, которая связывается с проволокой, или с помощью заклинивания.

    Типы тросовых розеток

    Розетка — это процесс прикрепления концевой муфты к концу тросового кабеля.

    Гнездо может быть прикреплено к концу троса различными способами, включая:

    • Гидравлическое давление
    • Заливка расплавленного или эпоксидного материала
    • Использование механического клина

    При рассмотрении заливки или обжатое гнездо, обратите внимание, что оба типа доступны в открытом или закрытом исполнении.

    Открытые розетки и закрытые розетки

    Открытые розетки имеют штифт или болт, с помощью которых узел троса можно прикрепить к другому типу фитинга или, возможно, к блоку крюка.

    В закрытом фитинге имеется отверстие, предназначенное для установки штифта или болта

    Обжимные розетки

    Обжимной муфты прикладывают к концу троса кабеля, а затем прижимают его к месту с помощью специальных штампов и Гидравлическая машина называлась чугунной. При правильном применении с фитингом правильного размера обжатые гнезда имеют коэффициент полезного действия, равный 100% прочности на разрыв каната.

    Обжимные фитинги более устойчивы к усталости провода в месте соединения кабеля и розетки.

    Тем не менее, обжимные гнезда не рекомендуются для использования на кабелях с оптоволоконным сердечником или многожильным канатом.

    Спелтерные / заливные розетки

    Наливные розетки, обычно называемые розетками для спелтеров, прикрепляют концевой фитинг к концу троса кабеля путем заливки расплавленного цинка или смолы в разъем, который затем затвердевает и удерживает фитинг конец кабеля.

    Литые муфты — один из наиболее эффективных типов концевых соединений каната, обеспечивающий 100% -ную эффективность прочности каната на разрыв.

    Из-за жесткости этого типа концевой заделки, провода каната подвержены усталости в месте, где провода входят в розетку, если заливная муфта подвергается постоянной вибрации.

    Клиновые гнезда

    Клиновидные гнезда прикрепляют трос к концевому приспособлению, пропуская его вокруг клиновидной стальной детали с канавками и потянув вниз под нагрузкой в ​​чашу приспособления.

    Клиновые муфты популярны, потому что их можно устанавливать в полевых условиях и настраивать в полевых условиях, что обеспечивает 80% эффективности прочности каната на разрыв. Клиновые патрубки популярны там, где канат может подвергаться неправильному обращению и истиранию, особенно в строительстве и горнодобывающей промышленности.

    Клиновые гнезда позволяют конечному пользователю регулировать длину троса, если точные и согласованные наборы крановых тросов недоступны.



    Канатных зажимы

    Канатных зажимов могут быть использованы для формирования несущих глаз на конце кабеля или трос, или для соединения двух кабелей вместе с поясным сращиванием.Зажимы для троса популярны, потому что их можно устанавливать в полевых условиях, и они обеспечивают 80% эффективности прочности троса на разрыв.

    Однако использование зажимов для троса строго регламентировано ASME B30.26 Rigging Hardware. При использовании зажимов для троса конечный пользователь должен учитывать следующее:

    • При использовании зажимов для троса с U-образным болтом седло должно быть размещено на токоведущем конце троса, а U-образный болт — на мертвом. торцевая сторона — НИКОГДА НЕ СЕДЛАЙТЕ МЕРТВУЮ ЛОШАДЬ!
    • Используйте по крайней мере минимальное количество зажимов, рекомендованное производителем или квалифицированным лицом
    • Все зажимы для троса должны быть затянуты в соответствии с рекомендациями производителя или квалифицированного лица по крутящему моменту
    • После установки соединение должно быть нагружено как минимум на ожидаемую рабочую нагрузку. После разгрузки зажимы троса должны быть повторно затянуты до крутящего момента, указанного изготовителем или квалифицированным лицом.

    U-образный болт Зажимы для троса

    Этот тип зажима для троса по сути представляет собой U-образный болт, две гайки и металлическое основание (седло), которое может быть изготовлено из кованой стали или чугуна. Особое внимание необходимо уделить способу установки зажимов для троса с U-образным болтом.

    Зажимы для кованого троса

    Основание зажима для троса изготовлено из кованой стали.Кованые зажимы нагревают и забивают молотком до нужной формы, в результате чего получается однородная зернистая структура стали. Кованые зажимы для троса используются для ответственных, сверхмощных, подвесных нагрузок, таких как тросы лебедок, подъемные тросы кранов, опорные тросы, оттяжки, буксирные тросы, стяжки, леса и т. Д. канатные зажимы используются для изготовления узлов концевых проушин только с канатом правильной свивки и только для легких условий эксплуатации с небольшими приложенными нагрузками, таких как поручни, ограждения, ограждения и т. д.Основание зажимов для троса изготовлено из ковкого чугуна, который может сломаться при интенсивном использовании и не имеет желаемых металлических свойств стали или полезной зернистой структуры, которую имеет кованая основа.

    Двойные зажимы для троса с опорой

    Зажимы для троса с двойным седлом состоят из двух седел, каждое с ножкой, и двух гаек — одна используется сверху, а другая — снизу. Зажимы для троса с двойным седлом можно использовать в любом направлении, поэтому при установке их можно не догадываться при установке на токоведущий конец и тупиковый конец куска троса.

    Сращивание троса

    Сращивание с проушиной можно использовать для завершения свободного конца троса при формировании петли. Пряди на конце троса разматываются, затем проволока сгибается, а развернутые пряди затем вплетаются обратно в трос, образуя петлю.

    Существует два типа стыковок, которые можно использовать для формирования проушины на конце троса:

    Механический (фламандский) стык

    Фламандский стык образуется при открытии троса и пряди раскладываются на две части. Две нити скручиваются в петли в противоположных направлениях, а затем снова укладываются вместе, образуя петлю или петлю на одном конце троса. Затем пряди скручиваются вокруг тела каната, металлический фитинг надевается на стык и обжимается с помощью гидравлического оборудования. Этот метод сращивания обеспечивает наиболее эффективное использование пропускной способности каната и высокую экономичность.

    Свитер с заправкой вручную

    Соединитель с заправкой вручную образуется, когда более короткий «мертвый» конец заправляется в более длинный «токоведущий» конец троса, образуя ушко.Эти типы стыков позволяют легко проверять проволоку и прядь троса.

    Использование наперстков в проушинах проволочного троса

    Когда конец веревки поворачивают назад и превращают в проушину, часто используют наперсток, чтобы сохранить форму проушины, предотвратить раздавливание веревки и удерживать канат не согнут на диаметр меньше рекомендованного производителем каната.

    Эффективность концевых заделок стального каната

    В таблице ниже поясняется эффективность различных типов концевых заделок стального каната как для конфигураций троса с независимым сердечником (IWRC), так и с волоконным сердечником (FC). Эффективность каната описывается как отношение фактической прочности каната на разрыв к совокупной прочности всех отдельных проводов, испытанных отдельно, обычно выражается в процентах.

    IWRC FC
    Сращивание вручную
    80–90% 80–90%
    Механическое соединение –95% 90–92.5%
    Стальные обжимные фитинги
    95–100% 90–95%
    Залитые (спелтерные) розетки *
    100% 100%
    Зажимы для троса **
    80% 80%
    Клинья в головках
    75–90% 75–90%

    * Гнезда для канатов меньшего размера ( обычно менее 7/16 дюйма) не всегда могут обеспечить 100% -ный КПД и не рекомендуются некоторыми производителями канатов.

    ** При правильном применении и уходе в соответствии с рекомендациями производителя зажимов.

    Обертывание

    Когда вам нужно заказать запасной трос, понимание правильного типа концевой заделки поможет вам получить прямую замену троса, чтобы вы могли вернуть свой проект в нужное русло. Мы надеемся, что эта статья поможет вам лучше понять термины, связанные с гнездами, зажимами для троса и сращиваниями глаз, и что вы понимаете, какой тип концевой заделки лучше всего подходит для вашего приложения.

    В Mazzella мы предлагаем все виды канатов от всех ведущих производителей. Мы продаем такелажные изделия самого высокого качества для отечественного и зарубежного производства, поскольку качество продукции и безопасность эксплуатации идут рука об руку. Мы располагаем одним из самых больших и наиболее полных запасов как отечественной, так и не отечественной такелажной и подъемной продукции, которая удовлетворит ваши потребности в подъеме.

    Если вы ищете стандартный или нестандартный трос или кабельную сборку для вашего следующего проекта, обратитесь к специалисту по подъемным работам в ближайшем к вам предприятии Mazzella.



    Авторские права 2019. Компании Mazzella. Гнездо электрических проводов

    , Стоковые Фотографии и Роялти-Фри Изображения гнездо электрических проводов

    гнездо электрических проводов, Стоковые Фотографии и Роялти-Фри Изображения гнездо электрических проводов | Depositphotos®Руки электрикаПровода и настенная розеткаУстановка настенной розеткиЭлектрический кабель в розетку.Электромонтаж на строительной площадкеЭлектрик устанавливает розеткуРука вынимает вилку из розеткиЭлектрические провода на строительной площадкеРуки электрика зачищают проводаРуки электрикаРуки электрика зачистки проводовРука вставляют вилку в розеткуШтепсельная вилка и розетка провода на строительной площадкеЭлектрические провода, свисающие с белой стеныЭлектрические инструменты большой набор на белом фоне окрашенных деревянных досокКороткое замыканиеКомпоненты для использования в электрических установках.Отрежьте плоскогубцами, разъемами, предохранителями, ножом и проводами. Комплектующие для инженерных работ, энергетическая концепция. Компоненты для использования в электроустановках. Отрежьте плоскогубцами, разъемами, предохранителями и проводами. Принадлежности для инженерных работ, концепция энергии. Электрик отключает питание. Провода, подключенные к силовой панели. Компоненты для использования в электрических установках. Предохранители, вилка, разъемы, распределительная коробка, выключатель, изоляционная лента и провода. Комплектующие для инженерных работ. Комплектующие для использования в электроустановках. Плоскогубцы, разъемы, предохранители, вилки и провода.Комплектующие для инженерных работ, энергетическая концепция. Вилка в штангу электрического питания. Компоненты для использования в электроустановках. Отрежьте плоскогубцами, разъемами, предохранителями и проводами. Аксессуары для инженерных работ, концепция энергии. Руки электрика, устанавливающего розетку стеныКабели на стенах в новом доме Защита от перенапряжения, изолированные на белом Отверстия для электрических розеток в бревенчатом доме. Компоненты для использования в электрических установках. Отрежьте плоскогубцами, разъемами, предохранителями и проводами. Комплектующие для инженерных работ, энергетическая концепция.Ящик для инструментов электрика для установки розеток и розетки в разобранном виде крупным планом.Электрический ремонт электрической розеткиОтверстия для электрических розеток в бревенчатом доме.Старая деревенская североамериканская электрическая розетка на кирпичной стенеЭкономия энергииЦветные проводаВручную вынимание вилки из розеткиКоробка с инструментами электрикаКоллаж для электромонтажных работСтена Установка розеткиРуки электрикаРазборка розетки электрикаЭлектрика ремонтирует розеткуКлеммные блоки для электромонтажа на строительной площадке Перегруженные силовые щиты, крупный план Розетки, которые необходимо подключить (цветная версия) Электрический ящик для переключателя и вилки с проводамиПровода, подключенные к силовой шинеЭлектрический зачистки проводовСеверный мост на материнской плате и керамический патрон для лампочек.Перегруженные силовые щиты на фоне деревянного пола. Компоненты для использования в электрических установках. Разъемы, распределительная коробка, выключатель, изоляционная лента и провода. Комплектующие для инженерных работ, энергетическая концепция. Процесс установки розеток в доме. Электрик, измеряющий напряжение розетки в крупном плане новостройки Связка компьютерных кабелей с розетками. Инструменты электрика, кабель, коробка для установки розеток и разобранная розетка перед установкой крупным планом. Электрик пытается распутать провода в концепции ремонтаРелейная ячейка с компонентами и проводамиКабели на стенах в новом домеЦветные проводаЭлектрические провода и установка розеток и трубы электричества на строительной площадке дома.Компоненты для использования в электроустановках. Предохранители, разъемы, распределительная коробка, выключатель, изоляционная лента и провода. Принадлежности для инженерных работ, концепция энергии. Электророзетку монтирует электрик Электрик, работающий с проводами в новой квартире Электрик, работающий со шнуром на стене Перегруженные силовые щиты, крупный план Электрики, водопроводящие ванную комнату Связка компьютерных кабелей с розеткамиРука вставляя вилку в розеткуМного вилок, вставленных в электрическую шинуКучка компьютеров Кабели с розетками Неустойчивое электроснабжение — Катманду, Непал Кабель питания компьютера крупным планом вертикальный вид Перегруженные силовые щиты, крупный план Связка компьютерных кабелей с розетками Электрик, измеряющий сопротивление заземления Ремонт в новой квартире.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
