Подключение розеток шлейфом — как это делаем мы

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается.

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.

д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 — от щитка, 2 — на первую розетку блока, 3 — на вторую розетку блока, 4 — на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате…

Розетки в другой комнате…

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

А вы как соединяете розетки шлейфом?

Подключение розеток шлейфом: плюсы и минусы

Плюсы и минусы > Ремонт и строительство > Подключение розеток шлейфом: плюсы и минусы

Когда делают разводку электрических линий по квартирам, электрики определяют точки, куда будут подключаться потребители энергии. Для установки розеток используют разные способы, один из них – шлейфом. Такой метод вызывает у специалистов неоднозначное мнение. В сравнении всех плюсов и минусов можно сделать вывод: можно или нет использовать такую проводку.

Общие сведения о подключении шлейфом

Перед электропроводкой делают расчет, разрабатывают схему с точками подключения. Для этого устанавливают параметры по:

1. Типу розеток.
2. Количеству электрических приборов.
3. Мощности.
4. Размерам комнаты.
5. Планировки.

Графическое распределение покажет, где будут стоять распределительные коробки с выключателями и розетками. Путь проводников прокладывают по вертикальным и горизонтальным линиям, изгибы идут под углом в 90 град. Глубина и ширина штробов не больше 3 см. Расстояние между точками соединения не должно превышать 3 метров. Схематическое расположение проводников сохраняют, это пригодится при проведении ремонтов.

Основная информация о работе заложена в порядке выполнения электропроводки. Сюда входит:

1. Подготовка рабочего места.
2. Разметка на стенах каналов для проводников, чтобы выполнить штробление.
3. Разработка выемок.
4. Прокладка проводов от коробки распределения к каждому подрозетнику в последовательном порядке.
5. Монтаж розеток.
6. Обустройство ответвлений, чтобы подключить проводник с нулевым и фазным кабелем.
7. Соединение фаз с устройствами.
8. Прикрепление клемм изделий с коробкой.

Самой трудоемкой работой является выдалбливание в стенах каналов и отверстий. Для этого используют набор инструментов в виде:

1. Молотков.
2. Зубил.
3. Болгарок.
4. Дрелей.

Электропроводку выполняют электрики с соблюдением норм и техники безопасности. Не подготовленным людям лучше не заниматься опасными, для окружающих и собственного здоровья, действиями.

Плюсы подключения шлейфом

Установка розеток с последовательным соединением проводов встречается очень часто. Такой метод принадлежит к самому распространенному способу по причине целого ряда положительных моментов:

• Экономный расход кабеля, что ведет к снижению трудозатрат.
• Использование специальных клеммников или обжимных гильз, которые не требуют применения особых инструментов для быстрой и простой установки, также легко демонтируются при ремонте. С такими гильзами электрические соединения выполняются качественно по низкой цене.
• Есть возможность использовать схему, в которой распределительная коробка находится в самом подрозетнике с легким доступом к ней при необходимости.
• Возможность проводки открытым и открытым способом.
• Простой по технике проведения монтаж, не нужно тратить много проводов, устанавливать дополнительную защиту.
• Если использовать плоский пружинный контакт увеличивается надежность соединений.
• Можно использовать схему без распаечной коробки. Этот способ применяют на отдельных линиях с мощными потребителями, где шлейфовая технология идет в комплексе с другими способами электрических соединений.

Основным преимуществом шлейфового подключения является экономия ресурсов. Подобным техническим решением удобно добавлять розетки, когда возникает необходимость. При этом не проводят масштабные ремонтные работы.

Минусы электрического последовательного подключения

Многие электрики считают, что такой метод подсоединения розеток недопустим по ПУЭ:

• Согласно электротехническим правилам нельзя выполнять проводку с разрывом проводников РЕ, так как они останутся незаземленными.
• Слабый уровень надежности. Перед выполнением работ необходимо делать сложные расчеты, если возникнут противоречия с перегрузкой из-за мощностей. Самое страшное, что может произойти при замыкании в цепи, возгорание в системе.
• Шлейфовым способом можно подключать розетки, если планируется использование электрических приборов с
  малой мощностью, чтобы работать с другим устройством понадобится отдельный вывод и силовой кабель. В этом случае теряется главное преимущество – экономичность.

Кроме всего, возрастает объем употребления энергии на бытовые нужды. Необходимо проводить другой электромонтаж, рассчитывать его надежность, подбирать розетки с иными параметрами.

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

1. Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
2. Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

1. Дополнительные контакты в проводниках являются слабыми звеньями.
2. Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
3. Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Проблемы с зацикливанием при программировании сокетов в C

Еще 10 обсуждений, которые могут вас заинтересовать

1. Программирование

будут ли какие-либо непредвиденные результаты при циклическом вызове соединения для неблокирующего сокета, чтобы определить соединение на основе кода ошибки. Я периодически получаю неудачное соединение, и поэтому задаюсь вопросом, является ли тайм-аут 500 миллисекунд недостаточным или зацикливание соединения вызывает какие-либо непредвиденные обстоятельства. … (7 ответов)

Обсуждение начато: satish@123

2. Программирование

как включить socket.h в Visual Studio 2005.. (2 ответа)

Обсуждение начато: asd123

3. Программирование

Я использую C/C++ с gcc в Linux. У меня есть серверный сокет, где accept() вызывается в сокете внутри цикла while(). Проблема, с которой я столкнулся, заключается в том, что первый вызов accept блокируется (т. Е. Программа ожидает первого соединения), но как только я потом разветвляюсь (так что дочерний процесс… (2 ответа)

Обсуждение начато: jaywalker

4. Программирование

Привет, У меня есть программа сокета клиент-сервер. Работает нормально уже больше года, но в последнее время стал вести себя странно. :confused: После того, как серверная программа поработает некоторое время, в верхней команде появится сообщение о том, что она использует много ресурсов ЦП, MEM. Я предполагаю, что это означает, что код сервера… (1 ответ)

Обсуждение начато: natxie

5. Программирование

я использую сокеты для установки соединения между сервером и клиентом. Когда клиенты подключаются к серверу, их IP-адрес передается на сервер через одну из предопределенных структур в библиотеке c… я сохраняю этот IP-адрес в массиве …. IP-адрес 1-го клиента становится нулевым … (1 ответ)

Обсуждение начато: abmxla007

6.

IP-сети

Всем привет Я работаю над программированием tcp/ip. С некоторым интервалом времени сервер должен отправлять данные. Клиент должен закрыть соединение и открыть соединение между временным интервалом. Это сценарий когда я закрываю соединение на стороне клиента, соединение обрывается. как… (1 ответ)

Обсуждение начато:sureshvaikuntam

7. Программирование

Привет! 🙂 Я пытаюсь выполнить некоторое программирование сокетов, основываясь на следующей ситуации: У меня есть служба каталогов Casino, в которой будет храниться вся информация о игроках, которые попытаются подключиться к ней, чтобы сыграть в игру (например, в блэкджек). Как только они войдут в систему, они… (4 ответа)

Обсуждение начато: maracumbigo

8. Программирование

Привет, Я столкнулся со следующей проблемой в программировании сокетов. Моя структура структура { инт я; символ *стр; } самп; Я создаю указатель на эту структуру и присваиваю значение членам структуры и отправляю через сокет другому процессу. Процесс приемника, когда… (7 ответов)

Обсуждение начато: arunviswanath

9. Программирование

Здравствуйте, Я на самом деле пытаюсь сделать клиент-серверную программу. Я использую SCO OpenServer Release 5.0.0, и когда я пытаюсь скомпилировать свой код (через TELNET), я получаю эту ошибку: Я просто использую этот простой код: и я получаю ту же ошибку, если я использую: Если кто-то может мне помочь, Спасибо (2 ответа)

Обсуждение начато: soshell

10. Программирование

Предположим, я пишу программу на C, которая будет использовать вызовы Socket. Я хочу использовать порт Unix для своего сокета. Как я могу определить порт, который еще не используется? (1 ответ)

Обсуждение инициировано: Nadeem Mistry

почему так делать нельзя, схема подключения

При разводке электросистемы в квартире используется довольно популярный способ установки приборов — подключение шлейфа розеток. Важно разобраться, как безопасно установить электроприборы, и в каком случае этот метод использовать нельзя.

Содержание

1. Способы подключения
2. Особенности установки группы розеток с петлей
3. Установка планки розеток
4. Установка отводов в розетку
5. Порядок установки петли

9 0003 Способы подключения Подключение розетки с петлей

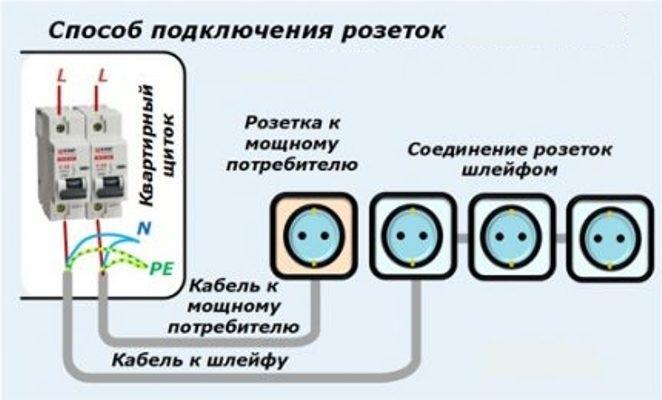

Существует две основные схемы подключения розеток в квартире. Радиальная, которую еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогого кабеля. Сложности возникают, если в квартире уже сделана отделка и стены надо штробить. Достоинства метода — простота и надежность. Его рекомендуется использовать для подключения мощных электроприборов.

Второй способ — параллельный или тупиковый, когда к одной линии подключается одновременно несколько точек. Такая схема повышает экономичность, но снижает безопасность и надежность электропроводки. Используйте его, когда вам нужно подключить питание к группе розеток. Отдельные секции могут формироваться в зависимости от расположения устройств.

Иногда нецелесообразно соединять розетки шлейфом. Такое устройство допустимо только тогда, когда мощность всех включенных устройств не превышает мощности кабеля, питающего розетку.

Особенности установки группы розеток с петлей

Общая схема подключения группы розеток с петлей

Недостаток этого способа в том, что при повреждении провода в одной розетке последующие тоже не будут работать. С уменьшением их количества повышается надежность работы системы.

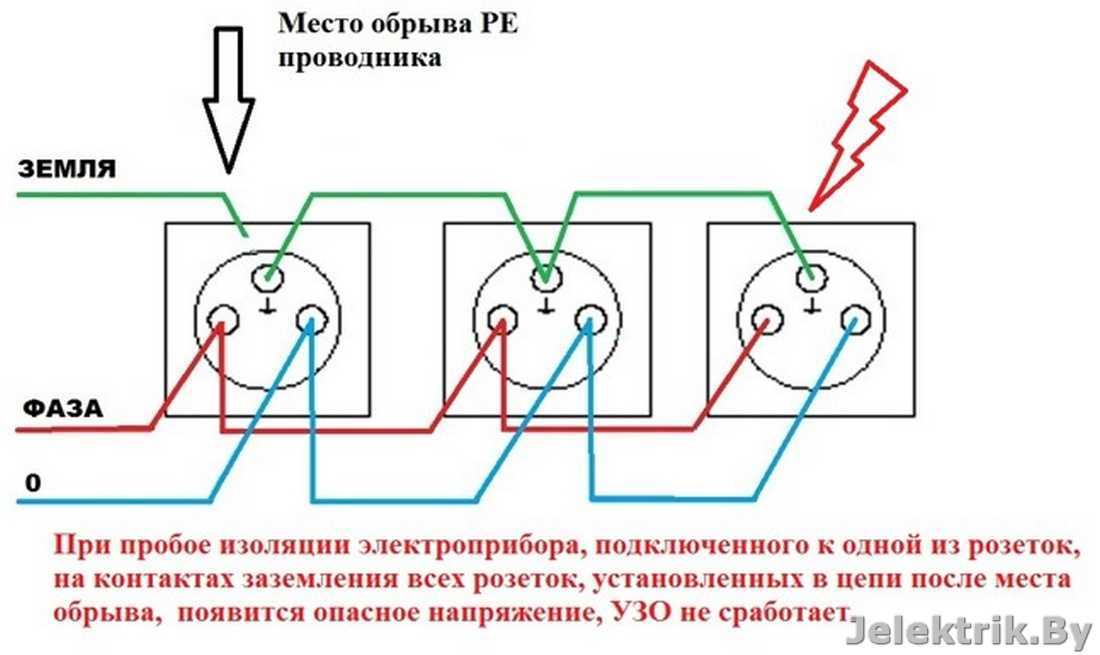

Согласно ПУЭ розетки должны подключаться без разрыва РЕ-проводника. В противном случае они остаются без заземления. Группа должна быть подключена к автомату 16А кабелем 2,5мм, а мощность подключаемых потребителей не должна превышать 3кВт. Если нагрузка выше, на каждое устройство выводится отдельная линия.

Необходимо заранее произвести расчеты, чтобы знать, сколько розеток можно соединить последовательно. Вам необходимо установить тип, мощность и количество электроприборов. Соотнесите данные с размером комнаты и планировкой. Если необходимо большое количество розеток, лучше проложить несколько линий.

Установка планки розеток

Универсальный обжимной инструмент

Для работы необходим определенный набор инструментов:

• Индикатор напряжения;
• уровень;
Универсальная отвертка
• ;
• плоскогубцы;
• карандаш и строительный нож;
• пресс-клещи;
• термотрубка;
• перфоратор.

Расстояние между центрами подрозетников должно быть строго 72 мм

Сначала выполняется схема подключения. На ней указывается расположение распределительных коробок, розеток, выключателей. Отметьте маршрут, по которому будут идти провода. Они должны располагаться строго по вертикали и горизонтали, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от короба до выхода не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте в процессе работы не попасть в провод.

Самая трудоемкая работа — штробление стен. Удобнее это делать специальным инструментом, но можно обойтись и подручными средствами – молотком, зубилом, «болгаркой», дрелью со сверлом победа 8–10мм. Его следует держать перпендикулярно стене, работать на малых оборотах. Периодически охлаждайте сверло в воде.

Далее делаются отверстия под подрозетники. Гильзы монтируются на алебастр или гипс. Чтобы раствор не застывал быстро, в воду можно добавить клей ПВА. Стандартная коробка имеет глубину 45 мм. Все, что вам нужно, легко помещается в коробку для розеток.

Для проходных розеток лучше использовать заглубленную втулку 60 мм, так как в нее будут входить и отходить кабели.

Установка ответвлений в розетку

Скрытая проводка в гипсокартонных конструкциях

Проводка может проходить внутри стен или по их поверхности. Первый вариант прост в исполнении, но проигрывает в эстетике. Скрытая проводка предусматривает чистовую отделку стен после монтажа. Однако когда возникает необходимость ремонта электросети, стены приходится разрушать.

Подключение устройств к кабелю питания должно быть безопасным и надежным. Каждая розетка должна иметь корпус для защиты от электрического тока. Висячие имеют свою коробку. Для установки встроенных используются подрозетники. Они изготовлены из диэлектрических материалов, надежно фиксируют устройство в стене, препятствуют попаданию влаги и пожаробезопасны.

Подключение нескольких розеток осуществляется трехжильным кабелем. Первый подключается к силовому кабелю от распределительной коробки. Затем все розетки необходимо соединить вместе. При этом все три жилы соединены шлейфом – фаза, ноль и земля. Соединение на одной клемме РЕ-проводника снижает надежность и ухудшает контакт. Поэтому концы заземляющего провода обжимаются к клемме ответвления. Это место утеплено колпаком. Клемма должна иметь прямоугольную шайбу.

Схема подключения розеток шлейфом

Заземление установлено в каждой розетке, места для прокладки проводов достаточно. Этот метод считается надежным и гарантирует защиту. Он незаменим, когда требуется дополнительная установка нескольких розеток. Избавляет от масштабной работы. Применяется при небольших нагрузках в квартире или доме, в обычных условиях.

Правила устройства электроустановок предписывают запрещать присоединение РЕ-проводника к разрыву. Для безопасности человека и его дома важно, чтобы проводка соответствовала всем нормам и требованиям.

Порядок установки шлейфа

Определение фаз индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Необходимо знать, как правильно подключить розеточную группу. Перед запуском необходимо обесточить всю квартиру, чтобы отключить и фазу, и ноль. Отсутствие напряжения проверяется индикатором на месте работы. Установка осуществляется в следующей последовательности.

1. Разметка и подготовка площадки.
2. Штробление стен.
3. Прокладка кабеля от распределительной коробки до первой розетки.
4. Подготовка провода для перемычек.
5. Установка подрозетников.

6. Подготовить ответвления для подключения защитного заземления.
7. Линейный монтаж и прокладка проводов.

   Правильное подключение шлейфа розетки через соединение проводов в шапке СИЗ

8. Подключение нулевого и фазного проводников и заземлителей.
9. Крепление рабочих органов в подрозетнике и установка передних крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоскопружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Кабель под водой к розетке должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное подключение напрямую через клеммный контакт розетки приводит к ее постепенному перегоранию

Оплетка кабеля снята, провода отогнуты в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10 мм с помощью съемника изоляции или ножа.
