Схема 6 переключателя: Выключатели и переключатели SE Atlas Design

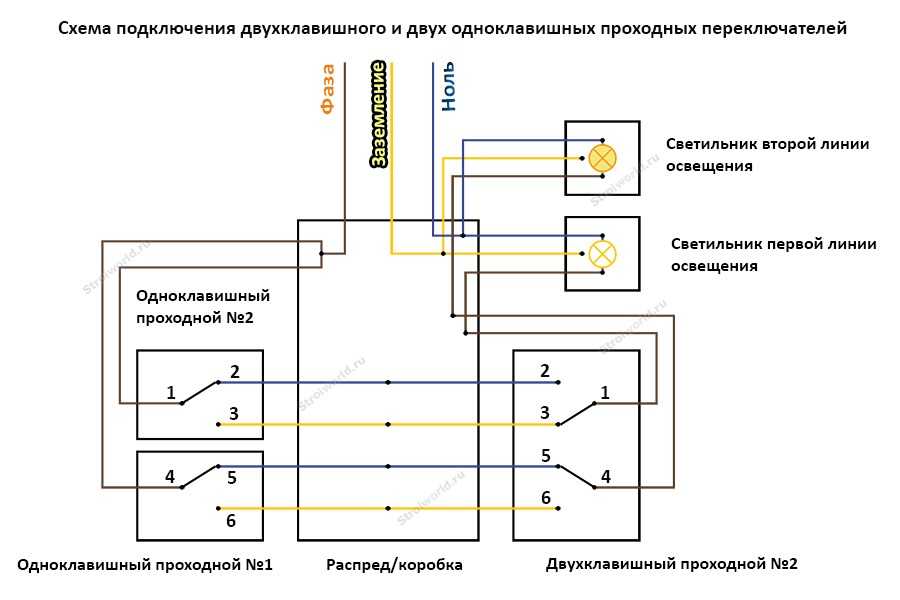

Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм грифель

Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

• Электроустановочные изделия
  • Удлинители, розеточные блоки, разветвители, переходники
  • Выключатели, переключатели и диммеры
    • Выключатель, Переключатель
    • Кнопка, Кнопочный выключатель
    • Жалюзийный выключатель, переключатель, кнопка
    • Датчик движения, присутствия в сборе
    • Диммер (светорегулятор)
    • Накладка для выключателей, диммеров, жалюзийных переключателей, таймеров
    • Комплектующие для датчика движения
    • Сумеречный выключатель
    • Выключатель с электронной коммутацией
    • Накладка датчика движения с линзой без механизма
    • Таймер электронный для ЭУИ
    • Переключатель трёхпозиционный
    • Таймер механический для ЭУИ
    • Усилитель мощности диммера
    • Механизм (основа) датчика движения
    • Миниатюрный выключатель, переключатель, кнопка
    • Шнуровой выключатель, светорегулятор (диммер)
    • Розеточный таймер
    • Датчик освещенности, сумеречное реле для привода рольставней, жалюзи
    • Аксессуары для таймера
    • Выключатель , Переключатель
      • Сумеречный выключатель (фотореле)
      • Шнуровой выключатель , светорегулятор (диммер)
      • Кнопка , Кнопочный выключатель
    • Розетки силовые
    • Аксессуары и компоненты для электроустановочных изделий
    • Рамки, суппорты, адаптеры и декоративные элементы для ЭУИ
    • Розетки антенные, информационные, коммуникационные
    • Блоки комбинированные
    • Вилки кабельные и приборные
    • Устройства управления жалюзи, звуком, сигнализацией, климатом
    • Электроустановочные устройства различного назначения
    • Выключатели с дистанционным управлением
    • Звонки дверные, домофонные системы
  • Электрооборудование
  • Кабель-Провод
  • Светотехника
  • Низковольтное оборудование
  • Материалы общестроительные
  • Общая рубрика
  • Инженерные системы
  • Инструмент и крепеж

  Главная >Электроустановочные изделия >Выключатели, переключатели и диммеры >Выключатель , Переключатель >Schneider Electric >Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761 Schneider Electric (#773303)

  org/Offer»>

  Наименование	Наличие	Цена	Дата обновления	Добавить в корзину	Срок поставки
  Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761	154	486.22 р.	18.04.2023		От 1 дня
  Механизм переключателя 1-кл. ATLAS DESIGN (сх.6) 10АХ грифель SchE ATN000761	124	486.22 р.	18.04.2023		От 1 дня
  AtlasDesign Грифель Переключатель 1-клавишный, сх.6, 10АХ, механизм | ATN000761 | Schneider Electric	17	486. 22 р.	18.04.2023		От 1 дня
  … … … … … … … … … …

  Механизм выключателя проходного 1-кл. СП BOLERO 10А IP20 ВС10-1-2-Б антрацит IEK EVB12-K95-10 (ИЭК)	0	по запросу




  Механизм переключателя проходного 1-кл. СП Glossa 10А IP20 (сх. 6) 10AX перламутр. SchE GSL000661 Schneider Electric	892	332.12 р.
  Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм грифель — ATN000711 Schneider Electric	241	309. 42 р.
  Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе бежевый — ATN000252 Schneider Electric	109	229.38 р.
  Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе алюминий — ATN000352 Schneider Electric	26	350.05 р.
  Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе жемчуг — ATN000452 Schneider Electric	21	350. 05 р.

  Условия поставки переключателя одноклавишного ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761 Schneider Electric

  Купить переключатели одноклавишные ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761 Schneider Electric могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

  Цена переключателя одноклавишного ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761 Schneider Electric DESIGN проходного СП IP20 зависит от общей суммы заказа, на сайте указана оптовая цена.

  Доставим переключатель одноклавишного ATLASDESIGN схема 6 10АХ механизм грифель — ATN000761 Schneider Electric на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

  Сопутствующие товары

  Рамка однопостовая ATLASDESIGN грифель — ATN000701 Schneider Electric	493	152.32 р.

  Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм бежевый

  Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

  • Электроустановочные изделия
    • Удлинители, розеточные блоки, разветвители, переходники
    • Выключатели, переключатели и диммеры
      • Выключатель, Переключатель
      • Кнопка, Кнопочный выключатель
      • Жалюзийный выключатель, переключатель, кнопка
      • Датчик движения, присутствия в сборе
      • Диммер (светорегулятор)
      • Накладка для выключателей, диммеров, жалюзийных переключателей, таймеров
      • Комплектующие для датчика движения
      • Сумеречный выключатель
      • Выключатель с электронной коммутацией
      • Накладка датчика движения с линзой без механизма
      • Таймер электронный для ЭУИ
      • Переключатель трёхпозиционный
      • Таймер механический для ЭУИ
      • Усилитель мощности диммера
      • Механизм (основа) датчика движения
      • Миниатюрный выключатель, переключатель, кнопка
      • Шнуровой выключатель, светорегулятор (диммер)
      • Розеточный таймер
      • Датчик освещенности, сумеречное реле для привода рольставней, жалюзи
      • Аксессуары для таймера
      • Выключатель , Переключатель
        • Сумеречный выключатель (фотореле)
        • Шнуровой выключатель , светорегулятор (диммер)
        • Кнопка , Кнопочный выключатель
      • Розетки силовые
      • Аксессуары и компоненты для электроустановочных изделий
      • Рамки, суппорты, адаптеры и декоративные элементы для ЭУИ
      • Розетки антенные, информационные, коммуникационные
      • Блоки комбинированные
      • Вилки кабельные и приборные
      • Устройства управления жалюзи, звуком, сигнализацией, климатом
      • Электроустановочные устройства различного назначения
      • Выключатели с дистанционным управлением
      • Звонки дверные, домофонные системы
    • Электрооборудование
    • Кабель-Провод
    • Светотехника
    • Низковольтное оборудование
    • Материалы общестроительные
    • Общая рубрика
    • Инженерные системы
    • Инструмент и крепеж

    Главная >Электроустановочные изделия >Выключатели, переключатели и диммеры >Выключатель , Переключатель >Schneider Electric >Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм бежевый — ATN000261 Schneider Electric (#772143)

    org/Offer»>

    Наименование	Наличие	Цена	Дата обновления	Добавить в корзину	Срок поставки
    AtlasDesign Бежевый Переключатель 1-клавишный, сх.6, 10АХ, механизм | ATN000261 | Schneider Electric	306	241.93 р.	18.04.2023		От 1 дня
    Механизм переключателя проходного 1-кл. СП AtlasDesign 10А IP20 (сх. 6) 10AX беж. SchE ATN000261	333	241.94 р.	18.04.2023		От 1 дня
    Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм бежевый — ATN000261	182	241. 94 р.	18.04.2023		От 1 дня
    … … … … … … … … … …

    Механизм выключателя проходного 1-кл. СП BOLERO 10А IP20 ВС10-1-2-Б крем. IEK EVB12-K33-10 (ИЭК)	0	по запросу




    Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6) 10AX механизм беж. SchE GSL000261 Schneider Electric	4982	215.64 р.
    Переключатель одноклавишный в стену, «Avanti», «Ванильная дымка» | 4405113 DKC (ДКС)	40	447. 58 р.
    Механизм переключателя 1-кл. СП Дуэт 10А беж. SchE WDE000261 Schneider Electric		по запросу
    Механизм переключателя проходного 1-кл. СП W59 10А IP20 10AX сл. кость SchE VS610-156-2-86 Schneider Electric	Под заказ	245.51 р.
    Выключатель проходной 1-кл. СП Мира 10А IP20 со вставкой крем. LEZARD 701-0303-105	2074	188.85 р.

    Условия поставки переключателя одноклавишного ATLASDESIGN схема 6 10АХ механизм бежевого — ATN000261 Schneider Electric

    Купить переключатели одноклавишные ATLASDESIGN схема 6 10АХ механизм бежевые — ATN000261 Schneider Electric могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

    Цена переключателя одноклавишного ATLASDESIGN схема 6 10АХ механизм бежевого — ATN000261 Schneider Electric проходного СП IP20 зависит от общей суммы заказа, на сайте указана оптовая цена.

    Доставим переключатель одноклавишного ATLASDESIGN схема 6 10АХ механизм бежевого — ATN000261 Schneider Electric на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

    Сопутствующие товары

    Рамка однопостовая ATLASDESIGN бежевый — ATN000201 Schneider Electric	3759	49.83 р.

    Переключатели

    — подключение 6-контактного тумблера включения/выключения/включения (постоянный ток), 2 контакта

    Задавать вопрос

    спросил 3 года, 3 месяца назад

    Изменено 2 года, 4 месяца назад

    Просмотрено 6к раз

    \$\начало группы\$

    Я купил 2-полюсный 6-контактный тумблер включения/выключения/включения для питания постоянного тока (25 А, 12 В). глянь сюда: Переключить переключатель

    Единственная проблема заключается в том, что я понятия не имею, как его подключить, как уже упоминалось, на задней панели есть этикетки 1, 2, 3, 4, 5, 6 без указания положительного и отрицательного.

    Что я хотел бы сделать с ним, это подключить два источника питания и основное устройство, это вообще возможно с этим переключателем?

    По сути, у меня есть монитор, который потребляет 12 В постоянного тока, и я хочу использовать USB-C (который преобразуется в 12 В через понижающий преобразователь) и адаптер питания постоянного тока, но переключатель используется для переключения между ними, поэтому при переходе к первому включению будет использоваться USB-C, а затем к второму включению будет использоваться адаптер, опять же, возможно ли это сделать с этим переключателем? Если да, то может ли кто-нибудь помочь мне с проводкой? Потому что нет никаких схем или диаграмм, объясняющих, как этот переключатель подключен.

    Заранее спасибо.

    • переключатели
    • постоянный ток
    • проводка

    \$\конечная группа\$

    \$\начало группы\$

    Рисунок 1. Общий на одном полюсе выключателя подключается к верхнему или нижнему контакту в зависимости от положения выключателя. Другой полюс выключателя такой же и электрически изолирован от первого.

    • Подключите монитор + и — к общим контактам.
    • Подключите один источник питания к верхним меткам, соблюдая полярность.
    • Подсоедините другой источник питания к нижним контактам, соблюдая полярность.

    Рис. 2. Поперечное сечение переключателя, который был серьезной проблемой на Аполлоне-15 из-за куска провода, плавающего внутри переключателя. Источник: Аполлон-15. День 2: Проверка СПС.

    Не покупайте вещи, на которые нет спецификаций.

    \$\конечная группа\$

    6

    \$\начало группы\$

    В качестве общего замечания: всегда будьте осторожны с деталями без спецификаций!

    Очень похоже на этот переключатель (ссылка Digikey). Вы можете увидеть, как этот тип переключателя обычно подключается, в правом нижнем разделе «Схемы». Короче говоря, каждый из 2-х рядов контактов идентичны, просто разные наборы одних и тех же соединений. Средний контакт является вашим общим (всегда является частью любого соединения), тогда как контакты с обеих сторон могут быть переключены.

    Вы переключаете только питание, а не видео? Если да, то я не вижу проблемы в вашей идее. Вход 12 В вашего монитора находится на среднем контакте, поэтому, пока переключатель находится в среднем положении, питание не подается. Питание USB-C поступает на левый контакт, а источник постоянного тока — на правый контакт. Будучи двухполюсным, вы можете переключать как положительные, так и отрицательные соединения.

    \$\конечная группа\$

    1

    Зарегистрируйтесь или войдите в систему

    Зарегистрируйтесь с помощью Google

    Зарегистрироваться через Facebook

    Зарегистрируйтесь, используя электронную почту и пароль

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

    .

    6-контактная схема подключения CDI (с иллюстрациями и пояснениями!)

    Возгорание, остановка двигателя, неровная работа, отсутствие искры и проблемы с запуском могут стать неприятной реальностью для владельцев любого типа транспортных средств.

    Отслеживание любой из этих проблем до системы зажигания может вызвать стресс, поскольку это может указывать на потенциальную проблему с электрической системой, с которой многие владельцы по понятным причинам не всегда знакомы.

    Одним из ключевых компонентов системы зажигания и электрооборудования является блок CDI. Поскольку эта коробка склонна к поломкам и поломкам, владельцам может потребоваться заменить ее, если они решат, что она является причиной этих проблем.

    В этом руководстве представлен обзор системы CDI и показано, как подключить ее к системе зажигания с помощью 6-контактной схемы подключения CDI и подробного объяснения.

    Содержание

    I. Система CDI
    II. Как работает CDI
    III. 6-контактный блок CDI
    IV. AC CDI Box или DC CDI Box
    — 6-контактный AC CDI Box
    — 6-контактный DC CDI Box
    V. Подключение CDI Box
    — CDI Power Ignition
    — Катушка зажигания
    – Триггер синхронизации
    – Выключатель аварийного отключения или ключ зажигания
    – Провода заземления
    VI. Схема подключения 6-контактного разъема переменного тока CDI
    VII. Схема подключения 6-контактного разъема постоянного тока CDI
    VIII. Заключение

    Система CDI

    Система разрядки конденсаторов, обычно называемая CDI, представляет собой электронное устройство зажигания, используемое в различных транспортных средствах с двигателями меньшего размера, включая квадроциклы, UTV, картинги, мотоциклы, мотоциклы для бездорожья. , скутеры и газонокосилки.

    Система CDI работает, сохраняя электрический заряд и затем разряжая его через катушку зажигания и свечу зажигания, чтобы запустить двигатель. Это самый важный компонент системы зажигания.

    Как работает CDI

    Конденсатор в CDI отвечает за накопление заряда, как это делает батарея. Когда водитель собирается завести свой автомобиль, крошечный сигнальный ток передается от триггера синхронизации или генератора импульсов в блок CDI, чтобы уведомить его о необходимости искры.

    Затем включается тиристор внутри CDI, и электрический ток поступает в катушку зажигания и через нее к свече зажигания, в результате чего возникает искра.

    Затем тиристор перекрывает поток электричества, как только этот процесс происходит и электричество успешно разряжается из конденсатора.

    6-контактная коробка CDI

    6-контактная коробка CDI поставляется в виде черной коробки со штекерным разъемом наверху. Внутри этого разъема есть шесть различных электрических контактов, которые служат для подачи питания на машину путем синхронизации различных частей системы зажигания.

    Эти шесть контактов соединяют питание зажигания с CDI, катушкой зажигания, триггером синхронизации или генератором импульсов, выключателем аварийного отключения или выключателем ключа зажигания и массой. Эта коробка очень похожа на 5-контактную коробку CDI, но содержит второй контакт заземления.

    Существует два разных типа 6-контактных блоков CDI. Знание того, какой тип используется в вашей машине, имеет решающее значение для обеспечения правильной проводки и не причинения вреда электрической системе вашего автомобиля.

    AC CDI Box или DC CDI Box

    В то время как наиболее распространенным 6-контактным блоком CDI является блок AC CDI, также существует множество блоков DC CDI. Хотя штифты в обоих одинаковы, между ними есть некоторые ключевые различия.

    Вездеходы, такие как Honda 300EX, Honda 400EX и Polaris Trail Boss 330, используют коробку DC CDI.

    6-контактный

    AC CDI Box

    AC CDI Box является наиболее распространенным CDI, используемым в небольших двигателях. Он получает свою энергию исключительно от генератора в виде переменного тока.

    AC CDI проще, чем DC, и с ним редко возникают проблемы. Если у вашего автомобиля есть кик-стартер или пусковой механизм, а не электрический старт, скорее всего, это будет AC CDI с проводкой переменного тока.

    • Обычно меньше по размеру, чем DC CDI Box
    • Фары автомобиля обычно не включаются при включении зажигания с AC CDI
    • CDI Питание зажигания подключается к статору, а генератор обеспечивает питание
    • Нельзя использовать один из двух контактов заземления

    6-контактный

    DC CDI Box

    DC CDI питается от батареи постоянного тока. Он поставляется со схемой инвертора постоянного/переменного тока для повышения напряжения с 12 В до 400–600 В.

    Системы постоянного тока CDI облегчают запуск двигателя даже при более низких температурах и обеспечивают точное опережение зажигания.

    • Обычно больше по размеру, чем AC CDI Box
    • При включении зажигания обычно также загораются фары автомобиля с DC CDI.
    • Штырь/провод аварийного выключателя на самом деле подключен к выключателю зажигания
    • Обычно на статоре имеется проводное соединение для питания зажигания CDI, но оно обычно не используется, так как питание подается от замка зажигания и аккумулятора

    ДОПОЛНИТЕЛЬНО: 5-контактная схема подключения CDI

    Подключение блока CDI

    Самый простой способ подключить новый блок CDI — это приобрести комплект, в который входит блок CDI и основной жгут проводов. Эти комплекты обычно также включают катушку зажигания, аварийный выключатель и свечу зажигания. Однако вы можете приобрести только CDI Box и подключить его к вашей текущей системе электропроводки.

    Блок CDI соединяется с другими частями автомобиля с помощью жгута проводов. Жгут проводов обычно имеет один или два гнездовых разъема, которые содержат шесть различных проводов, необходимых для подключения к штекерному разъему CDI Box.

    После подключения все еще остается проводка, которая должна быть соединена с проводкой CDI зажигания, катушкой зажигания, синхронизатором, аварийным выключателем или выключателем ключа зажигания и массой.

    Питание зажигания CDI

    Провод питания зажигания CDI обеспечивает питание, необходимое для работы блока CDI. Эта мощность подается от аккумулятора с помощью блока CDI постоянного тока или от генератора с использованием блока переменного тока CDI.

    Провод питания системы зажигания CDI обычно имеет красный или красно-черный цвет и соединяется с проводкой того же цвета, расположенной на статоре.

    Следует отметить, что при использовании DC CDI Box этот провод часто болтается на соединении статора и фактически не соединяется, так как питание подается на DC CDI от провода выключателя ключа зажигания и аккумуляторной батареи.

    Катушка зажигания

    Катушка зажигания разряжает электрический заряд, генерируемый и посылаемый триггером синхронизации. Катушка зажигания соединяется со свечой зажигания, и этот электрический разряд приводит к искре от свечи зажигания.

    Провод катушки зажигания обычно имеет желтый или желто-черный цвет и соединяется с проводом того же цвета из жгута проводов. Зеленый провод заземления также подключается к катушке зажигания.

    Триггер синхронизации

    Триггер синхронизации, иногда называемый генератором импульсов, отвечает за отправку начального сигнального тока на блок CDI, чтобы уведомить его о необходимости искры. Затем этот ток поступает на катушку зажигания и свечу зажигания.

    Провод триггера синхронизации обычно имеет синий или сине-белый цвет и соединяется с проводом того же цвета, расположенным на статоре.

    Аварийный выключатель или выключатель зажигания

    Провод аварийного выключателя подключается к аварийному выключателю при использовании AC CDI Box. Этот же контакт и проводка будут подключаться к выключателю зажигания при использовании DC CDI Box и будут служить основным источником питания для автомобиля.

    Провод выключателя аварийного отключения/выключателя зажигания обычно черного или черно-белого цвета. Этот провод подключается к жгуту проводов через провод того же цвета. Зеленый провод заземления также подключается к аварийному выключателю из жгута проводов.

    Провода заземления

    6-контактный блок CDI имеет два контакта для проводов заземления. Провода заземления обычно зеленого цвета и подключаются непосредственно к земле или к тем же зеленым проводным соединениям, расположенным на земле, в зависимости от электрической схемы вашего автомобиля.

    Эти заземления обычно находятся на статоре или раме автомобиля. Дополнительные зеленые провода заземления идут от катушки зажигания и выключателя от жгута проводов.

    Один из двух штырей/проводов заземления иногда не используется в зависимости от электрической конфигурации автомобиля.

    Схема подключения 6-контактного CDI переменного тока

    Ниже приведена схема подключения 6-контактного CDI переменного тока .

    Схема подключения 6-контактного блока CDI постоянного тока

    Ниже приведена схема подключения 6-контактного блока постоянного тока CDI .

    Заключение

    Чтобы заменить блок CDI, владельцы должны сначала определить, требуется ли их транспортному средству блок CDI AC или блок DC CDI.

    Хотя замена и перемонтаж системы CDI может быть сложной задачей для владельцев, практически не имеющих опыта работы с электрикой, этого вполне можно добиться, используя для руководства схему подключения 6-контактного разъема CDI.
