Розетка в ванной комнате: как и где ее лучше установить

В СССР шнуры питания стиральных машин были минимум 1,8 м, поэтому предполагалось, что их подключение будет выполняться к розетке в коридоре. Сейчас же на шнурах питания экономят, да и количество электроприборов, используемых в ванной (бритвы, триммеры, фены и т.д.), значительно увеличилось. Появилась необходимость монтажа розеток непосредственно в ванной комнате. Где можно, а где нельзя монтировать розетки? Какую модель выбрать, чтобы даже при включенном приборе обеспечивалась достаточная защищенность? Ответ в нашей статье.

Где разрешено устанавливать розетки?

Требования к установке электрооборудования в ванной комнате изложены в ГОСТ Р 50571-7-701-2013 (ранее был ГОСТ Р 50571.11-96) «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». Данный ГОСТ делит помещение на несколько зон.

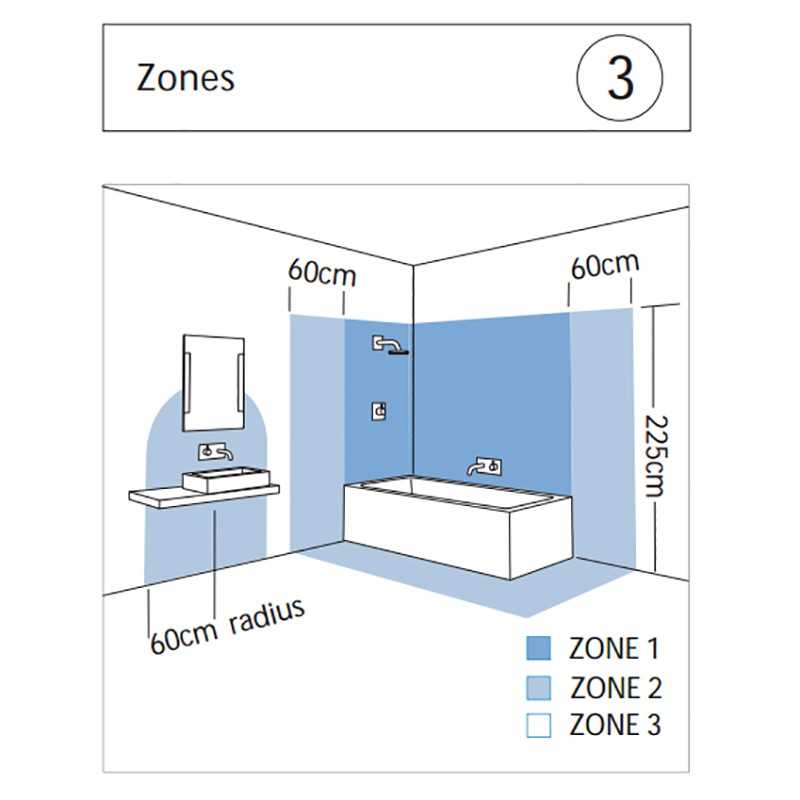

Всего их 4, с обозначениями от 0 до 3. Каждая зона определяет пространство вокруг точек водоразбора: в частности, ванны (или душевой) и рукомойника.

Нулевая зона — это пространство внутренних частей умывальника, ванны или душевой. Здесь запрещено устанавливать розетки или подключать электроприборы.

Зона 1 — это участок над раковиной и над ванной, а также под умывальником. В этой зоне, в основном, устанавливаются водонагреватели через индивидуальный автомат. Монтаж розеток 220 В запрещен. Все электроприборы, устанавливаемые в этой зоне, должны иметь влагозащиту не ниже IPX5.

Зона 2 представляет собой пространство, имеющее ширину 60 см. Здесь можно устанавливать водонагреватели, вытяжки и светильники, но только те, что включаются с помощью шнура и вилки в розетку, расположенную в зоне 3.

Зона 3 — это все остальное пространство за границами зоны 2 (хотя по нормативным документам оно имеет ширину 2,4 м). Как раз-таки в этой зоне разрешена установка влагозащищенных розеток со степенью защиты не ниже IP44 — IP54.

Цифра 4 означает, что розетка способна выдерживать брызги воды. Контакты закрыты резиновыми или пластиковыми вставками (1), вход имеет уплотнительную резинку (3), а сверху корпус закрывается шторкой (2). Проводка, подходящая к розетке, обязательно должна быть скрытой. Учитывая, что к розетке будет подключаться стиральная машина или бытовые электроприборы (водонагреватели подключаются через автомат), достаточно будет медного трехжильного провода сечением 2,5 мм

Розетку в ванной комнате следует устанавливать только через УЗО (показано на картинке) с током утечки не более 30 мА. Высоту монтажа каждый обычно выбирает сам, в зависимости от высоты стиральной машины и удобства использования других электроприборов.

Какую розетку купить в ванную комнату?

В принципе для ванной комнаты подойдет любая влагозащищенная розетка со степенью защиты IP44 и выше. Однако есть один нюанс, который стоит учитывать: во время включения вилки в розетку, степень влагозащиты у нее снижается, так как шторка становится наполовину открытой. Конечно, редко, кто стирает и моется одновременно, но иногда такая необходимость все же может возникнуть.

Если необходимо, чтобы розетка с включенной вилкой была максимально защищена во время купания, можно взять модель

Legrand Plexo IP66. Она полностью закрывает вилку включая часть отходящего шнура. Конечно, стоит такая заметно дороже обычных, но и степень безопасности гораздо выше.

Более экономичный вариант влагозащищенной розетки – Simon 15 Aqua. Она имеет степень влагозащиты IP54 (от брызг защитит), но стоит относительно недорого.

Советы домашним мастерам:

Как проверить ручной строительный уровень
Не вся изолента одинакова: разбираемся в тонкостях

Теги электропроводка

Автор

Антон Гладышев

Топ-10 розеток для ванной комнаты

10.

02.2023 509

Влагозащищенные розетки обычно предлагаются с заземлением, а также с защитной крышкой, которая защищает от попадания внутрь капель воды. Они оснащены плотными резиновыми кольцами во внутренней части, что снижает риск образования опасной искры и замыкания.

Systeme Electric
Артикул: GSL000147
d468a07d-21e4-4cb1-9009-dcb86288ca55
Розетка двухпостовая с з/к, со шторками IP44 белая Glossa SE GSL000147
EKF
Артикул: EKR16-029-10-440
9efd7326-aaf2-4a81-aeec-405a0712a09b
Розетка однопостовая с з/к, со шторками, с крышкой IP44 белая Прага PROxima EKF EKR16-029-10-440
Systeme Electric
Артикул: GSL000148
e4f2cc8f-ec1d-46fc-99ac-633a220c46b2
Розетка однопостовая с з/к, со шторками, с крышкой IP44 белый Glossa SE GSL000148
Расположение и количество розеток в ванной комнате зависит от наличия электроприборов. Стиральная машина, фен, ирригатор, электрическая зубная щетка и прочие приборы для удобства требуют наличия как минимум двух розеток. Расстояние от ближайшего источника воды до розеток должно составлять не менее 60-70 см, от пола – не менее 60 см.

Systeme Electric
Артикул: ATN540126
98bfc4c2-d08d-49e3-84d9-abf81c8d870c
Розетка двухпостовая с з/к, со шторками, с крышкой IP54 белая AtlasDesign Profi54 SE ATN540126
Systeme Electric
Артикул: ATN540145
63b323e6-c183-447b-85e9-4a1528323123
Розетка однопостовая с з/к, со шторками, с крышкой IP54 белая AtlasDesign Profi54 SE ATN540145
ЭРА S3 — Энергия света
Артикул: Б0020715
c7ee4150-3ed8-4c75-98e8-fd15068b93a6
Розетка однопостовая с з/к, со шторками, с крышкой IP54 серый Эксперт ЭРА Б0020715
ЭРА S3 — Энергия света
Артикул: Б0020719
f9d29da3-8762-4577-9f29-98124b7e6600
Розетка двухпостовая с з/к, со шторками, с крышкой IP54 серый Эксперт ЭРА Б0020719

ВАЖНО! Не стоит забывать, что во время включения вилки в розетку, степень защиты у нее снижается, так как крышка остается наполовину открытой. Поэтому желательно не принимать душ или ванну при одновременно с работающей стиральной машиной.
С ассортиментом влагозащищенных розеток вы можете ознакомиться, воспользовавшись фильтрами В КАТАЛОГE
Перейти в каталог товаров
Можно ли установить розетку в ванной?
BS 7671, Технические руководства
Можно ли установить розетку в ванной?
Часто задаваемый вопрос: можно ли устанавливать розетки в ванной комнате или нет, розетки можно устанавливать в ванной комнате или в комнате с ванной или душем, но только при соблюдении определенных условий. В этом посте рассматриваются требования и правила, касающиеся к розеткам в санузлах.
Правила электропроводки BS 7671 и руководство по эксплуатации на месте четко излагают минимальные требования к розеткам в ванной комнате и минимальным расстояниям от душа или ванны, причина этих правил заключается в том, что существует повышенный риск поражения электрическим током в помещении. ванной из-за наличия воды.
Для целей этого поста мы относимся к ванной комнате, это также включает душевые и другие помещения, в которых есть ванна или душ, за исключением душевых, для мокрых помещений см. BS 7671.
На момент написания этого поста текущая редакция правил электропроводки — 18-я редакция 2018 +A1:2020, мы отмечаем возможные изменения в Amd 2, касающиеся расстояния до розетки от ванны или душа, которые должны вступить в силу 30 марта 2022 года.
BS 7671 Розетки в ванных комнатах
BS 7671 запрещает использование розеток на расстоянии 3 метров по горизонтали от границы зоны 1. Дополнительную информацию можно найти в Разделе 701 — Места с ванной или душем. ОБНОВЛЕНИЕ 30 марта 2022 г.: Поправка 2 розетка от ванны = 2,5м.
Раздел 512.2 Внешние воздействия также должен быть принят во внимание, в котором упоминается, что конструкция оборудования должна соответствовать ситуации, в которой оно будет использоваться, или его способ установки должен учитывать условия, которые могут возникнуть .

Следует отметить, что для всех штепсельных розеток также требуется соответствующая защита от УЗО, независимо от того, установлена розетка в ванной комнате или нет.
Ванные комнаты, душевые, душевые и любые помещения с ванной или душем классифицируются как специальные места , которые описаны в Руководстве IET 7. Особые места.
Что NICEIC рекомендует для розеток в ванной или душевой
niceic.com Ваше руководство по электромонтажным работам в ванной
Электрические розетки разрешены в ванных комнатах или душевых, если они расположены на расстоянии более 3 м от края ванны или душа. Специально разработанные бритвенные блоки являются исключением из этого правила и могут располагаться немного ближе, но не ближе 600 мм от ванны или душа.

Electrical Safety First – Безопасность в ванной комнате и электрооборудование
electricsafetyfirst.org.uk Безопасность в ванной
Благотворительная организация Electrical Safety First располагает обширной информацией по электробезопасности в ванной комнате для домовладельцев и электриков. Говорят,
Розетки не допускаются в ванных комнатах или душевых (кроме бритвенных принадлежностей), если они не могут быть установлены на расстоянии не менее трех метров от ванны или душа. Точки электробритвы должны находиться на безопасном расстоянии (в метрах) от ванны или душа, чтобы избежать брызг.
Часть P, Электробезопасность – Жилые помещения
Утвержденный документ P строительных норм, Требование P1: Проектные и монтажные состояния,
Розетки не должны располагаться ближе 3 м от ванны или душевого поддона.
Розетки для бритвы
Блоки подачи бритвы могут быть установлены в зоне 2 ванной комнаты, но они должны располагаться там, где маловероятно попадание прямых брызг из душа, а розетка для бритвы должна соответствовать стандарту BS EN 61558-2-5.
Блоки питания для бритв (розетки для бритв) не должны устанавливаться в Зоне 1 или Зоне 0, см. правило 701.512.3.
Розетка EICR рядом с ванной
Если во время проверки электрооборудования вы обнаружите розетку слишком близко к душевому поддону или ванне или в зоне ванной комнаты, она, как правило, будет кодироваться как потенциально опасная C2.
На каком расстоянии должна быть розетка от ванны или душа
Розетки должны располагаться на расстоянии не менее 3 метров по горизонтали от края ванны или душа. Розетки или штепсельные розетки ни при каких обстоятельствах не должны устанавливаться в ванной комнате Зона 0, Зона 1 или Зона 2 ванной комнаты или душевой.
ОБНОВЛЕНИЕ 30 марта 2022 г.: Поправка 2. Расстояние до розетки от ванны = 2,5 метра, расстояние от розетки до душа = 2,5 метра.
Все розетки должны иметь защиту от УЗО и устанавливаться на расстоянии не менее 3 метров по горизонтали от края ванны или душевого поддона. 9ОБНОВЛЕНИЕ 0017 30 марта 2022 г.: Поправка 2 расстояние от розетки до ванны = 2,5 м.
В зависимости от конкретных обстоятельств может также потребоваться локальное дополнительное заземление, также могут применяться другие особые правила и положения.
На момент написания действующей редакцией стандарта BS 7671 является 18-я редакция 2018 г. , поправка 1 2020 г. .
Отводы с выключателями в ванных комнатах см. Отводы с выключателями в ванных комнатах
Розетки в ванных комнатах BS 7671, поправка 2 2022
BS 7671 18th Edition Amendment 2 2022 изменил минимальное расстояние, на котором розетка может быть установлена от ванны или душа, оно сократило расстояние с 3 метров до 2,5 метров.

Ванная Электрика Ванные комнаты Розетки в ванных комнатах
подбор места и количества, установка
Еще до начала 2000 года розетка в санузле была запрещена, что было прописано в положениях ПУЭ. С появлением новых материалов и способов монтажа одни требования ужесточились, а другие стали мягче, в результате чего выход для санузла, хотя и с рядом оговорок, перестал попадать в разряд запрещенных решений .
Содержание
Зонирование санузла, согласно требованиям ПУЭ
Где еще допускается установка
Типы розеток по уровню влагостойкости
Требования к электропроводке и количество розеток
Защита: заземление, УЗО и изолирующий трансформатор
Как выполняется установка
Каков результат
Зонирование санузла согласно требованиям ПУЭ
В первую очередь рассматриваемые оговорки регулируют место, где допускается установка розетки в ванной комнате. Для этого в помещении, где будет установлена ванная, душ, умывальник или унитаз, отмечается – т.е. любой объект, к которому по трубам подводится вода.
Каждое из мест установки считается так называемой «зоной 0», в которой установка розеток строго запрещена. В нем можно использовать только те электроприборы, которые предназначены непосредственно для ванной комнаты, защищены от проникновения воды и питаются от напряжения не выше 12 вольт.
Поверхность стены вверх и вниз от нулевой зоны называется «зоной 1», в которой также исключены любые розетки, но допускается подключение светильников со степенью защиты IP-x5, что позволяет устройству выдерживать попадание воды . Правила не запрещают размещать здесь котлы, но на практике они будут только мешать.
На расстоянии 60 см левее и правее габаритов первой зоны находится «зона 2». Здесь также запрещена установка розеток, но разрешена установка электроприборов с классом защиты IP-x4, что позволяет подвергать устройство воздействию дождя. Расположение зоны 2 также зависит от наличия стационарной перегородки между душем и остальным помещением. Если она есть, то зона рассчитывается как окружность радиусом 60 см с центром в крайней точке перегородки.
Расстояние 2,4 метра от границы второй зоны называется «зоной 3», что считается относительно безопасным расстоянием до источника воды. Здесь допускается установка розеток 220 вольт с классом защиты от брызг IP-x4 и дополнительно оснащенных соответствующей защитой.

Из этих правил видно, что если в ванной есть душевая кабина, а умывальник расположен в метре от нее, то ставить розетку между ними нельзя. При этом допускается вешать котел, питаемый непосредственно проводом от сети или включаемый в розетку, расположенную в разрешенной зоне 3. Если используется зеркальное освещение, то лампы освещения должны быть рассчитаны на напряжение не выше 12 вольт.

Где еще разрешена установка
Есть несколько любопытных дополнений к правилам о зонах, в которых можно или нельзя размещать розетки. Каждый из них не доходит до потолка — высота любого из них составляет 2,25 метра. Это значит, что если высота потолка 2,5 метра, то расположение розеток в ванной может быть хоть и выше зоны 1, но на высоте 2,3 метра. Таким образом, дополнительно соблюдается требование разместить проводку в 15 см от потолка.
Это на первый взгляд нелепое правило позволяет «выйти» из положения и сделать все по ПУЭ, когда помещение небольшое, а розетки нужны для стационарных устройств — того же бойлера и стиральной машины.
Типы розеток по уровню влагостойкости
Даже если розетка расположена в нужном месте и по всем правилам, на нее все равно могут попасть брызги воды или конденсат, что неизбежно возникнет в ванной комнате.Исходя из этого , в ванную необходимо подбирать водонепроницаемые розетки, токопроводящие части которых достаточно защищены от попадания воды.
розетки IP54
На любой розетке производитель обязан проставлять стандартную маркировку IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:
0 — Контакты ничем не защищены — даже от случайных брызг.
1 — Контакты не будут обрызгиваться сверху.
2 — Защита от моросящего дождя при наклоне струи не более 15°
3 — Устройство выдерживает сильный дождь с наклоном брызг до 60°
4 — Контакты защищены от брызг со всех сторон.
5 — Это устройство можно поливать из шланга.
6 — Защита устройств, на которые может воздействовать волна.
7 — Защита от кратковременного погружения на глубину до одного метра.
8 — Полностью водонепроницаемое устройство.
В ванной необходимы розетки и другие электроприборы с классом защиты IP-x4 или выше.
Требования к электропроводке и количество розеток
Самыми мощными электроприборами, для которых в ванной устанавливается розетка, являются бойлер, стиральная машина и фен. Каждый из них потребляет около 1,5-3 киловатт в зависимости от модели. Дополнительно здесь могут использоваться такие устройства, как плойка, электробритва и им подобные, не отличающиеся большой мощностью, но требующие отдельного подключения.
Если котел не подключен к сети напрямую (некоторые из них можно запитать только таким образом), то для него нужны отдельные розетки и для стиральной машины в любом случае — лучше всего, если провода к ним будут выведены на каждый отдельно от вводной панели (тем более что распределительные коробки не следует устанавливать в помещениях с повышенной влажностью). Также рядом с умывальником необходима розетка – вряд ли к ней будут подключены сразу несколько приборов, но лучше, если она будет двойной.
В результате никаких норм и правил на количество розеток не накладывается – оно выбирается в зависимости от того, сколько устройств планируется включить.
Сечение проводов, которые будут проложены в санузле, принимается из расчета 2,5 мм² для розеток и 1,5 мм² для освещения – этого должно быть достаточно при указанной выше мощности устройства. В противном случае сечение проводов нужно подбирать индивидуально.
ПУЭ настоятельно рекомендуют прокладывать проводку закрытым способом — внутри стены. Если по каким-либо причинам необходимо проложить провода по поверхности стены, то, во-первых, нужно использовать кабель с соответствующим классом изоляции, а во-вторых, проложить его в полиэтиленовой гофротрубе. Металл использовать нельзя, так как в случае короткого замыкания это может привести к поражению человека электрическим током.
Защита: заземление, УЗО и разделительный трансформатор
Требования ПУЭ однозначно указывают на необходимость использования защитных устройств для розеток в санузле. Заземление и УЗО обязательны, рекомендуется использовать разделительный трансформатор.
Заземляющий провод необходимо подключать не только к розеткам в ванной, но и к любым другим в квартире или доме. Это гарантированная защита, предохраняющая человека от воздействия фазы на организм, которая может проявиться на металлических частях корпусов электроприборов.
Автоматический выключатель отключает подачу электроэнергии в случае опасной перегрузки в сети.
УЗО срабатывает при возникновении тока утечки, возникающего при замыкании фазы на корпус устройства, подключенного к розетке с заземляющим контактом. Есть способы подключения УЗО без заземления, но наиболее эффективно это защитное устройство работает, если току утечки есть куда деваться. При правильном подключении и подборе защитного устройства максимальный ток срабатывания УЗО составляет 30 мА.
Последнее из перечисленных устройств, несмотря на свою полезность, практически не используется, так как требует достаточно больших вложений как на покупку трансформатора, так и на его установку. По сути, это стандартный трансформатор, но он не повышает и не понижает напряжение, а оставляет его неизменным. Его защитные функции заключаются в том, что линия, которую он питает, напрямую не связана с общей цепью, а значит, и привычной для человека связи с землей в данном случае нет. В результате ток утечки, который может появиться на корпусе электроприбора при обрыве фазы, не будет опасен для человека.
Как выполняется установка
За исключением необходимости использования водонепроницаемых устройств, установка такой розетки в ванной ничем не отличается от стандартной процедуры установки. Если используется закрытая электропроводка, то необходимо заранее рассчитать, в каком месте и как делать розетки. В этих точках сверлятся отверстия под подрозетники и к ним прорезаются в стене пазы, куда войдет проводка.
Так как ванная комната всегда облицована плиткой, в полученное отверстие укладываются провода и тщательно вымеряется его расположение. Когда плитка уложена, в ней просверливают отверстие, из которого вынимают провод и устанавливают на это место розетку.
Если отделочные работы уже выполнены, но нужно добавить еще одну розетку в санузел, то используется открытый тип электропроводки, которая прокладывается в пластиковой гофротрубе или кабель-канале.
