Как сделать водяной калорифер своими руками (видео, схема)

 » Своими руками

(Last Updated On: 10.01.2018)

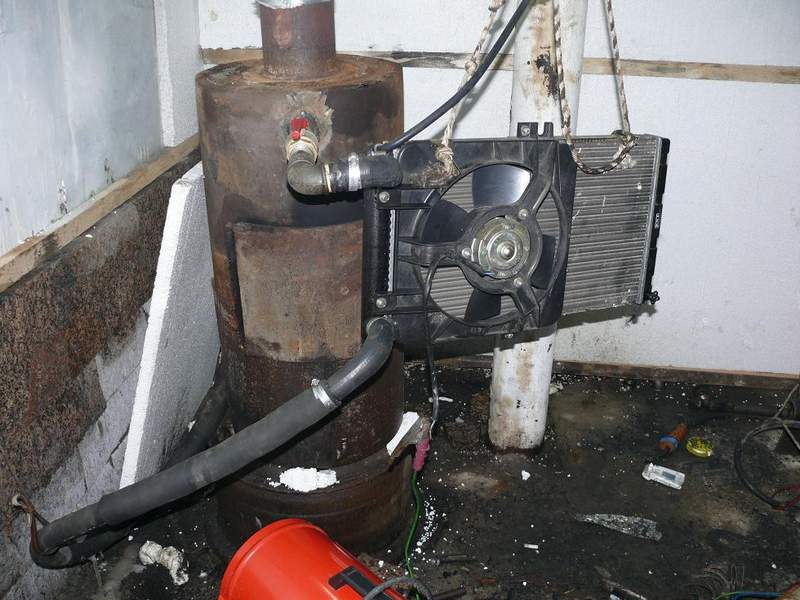

Водяной калорифер

Чтобы в помещении было комфортно находиться, нужно обеспечить множество различных условий, формирующих микроклимат помещения, и, наверное, одним из важнейших условий является достаточная температура воздуха внутри, ведь человеческий организм весьма капризен и нормально функционирует только в определенном температурном диапазоне. Система отопления может быть выполнена абсолютно разными способами, однако наиболее эффективным считается водяная система. Одним из ее основных элементов является водяной калорифер, этот прибор обладает высоким КПД, при этом его конструкция достаточно проста, поэтому многие мастера задаются вопросом, как сделать водяной калорифер своими руками. И вообще возможно ли самостоятельно изготовить этот агрегат? Отвечаем: возможно! В статье мы рассмотрим некоторые моменты, которые позволят собрать самодельный водяной калорифер таким образом, чтобы он был надежным и эффективным.

Сущность калорифера

Калорифер по своему функциональному назначению и принципу работы представляет собой печь, которая включает в себя нагревательный блок и вентилятор. Нагреватель передает тепло воде, а вентилятор прогоняет по системе воздух, который забирает тепло воды и отдает его помещению. Для работы такой печи может использоваться самое разное топливо, популярное решение – это работа калорифера на отработке, отработка достаточно дешева и в то же время эффективна в качестве топлива.

Схема водяного калорифера:

Конструкция калорифера включает следующие элементы:

• корпус нагревательного элемента;
• алюминиевые пластины на медных трубках;
• трубные коллекторы для подачи и отвода воды;
• заглушки на обои коллекторах;
• система подсоединения труб к калориферу.

За нагревательным блоком устанавливается вентилятор, который прогоняет сквозь нагреватель воздух. Воздух моментально нагревается от алюминиевых пластин и в помещение выходит уже нагретым.

Выбираем место под установку калорифера

При проектировании системы отопления и сборке калорифера нужно учитывать следующие моменты:

• большую роль играет место расположения калорифера;
• не менее важно и положение агрегата в пространстве;
• система подачи и отвода воздуха должна быть единой, без прерываний.

Другие важные нюансы, которые нужно учитывать при монтаже водяного калорифера:

• до начала монтажа нужно проверить все элементы на отсутствие дефектов и повреждений, т.к. они могут значительно снизить КПД агрегата;
• устанавливать заслонку и прочие элементы системы следует пропорционально габаритам нагревателя;
• монтаж должен производиться при температуре выше 0 градусов.

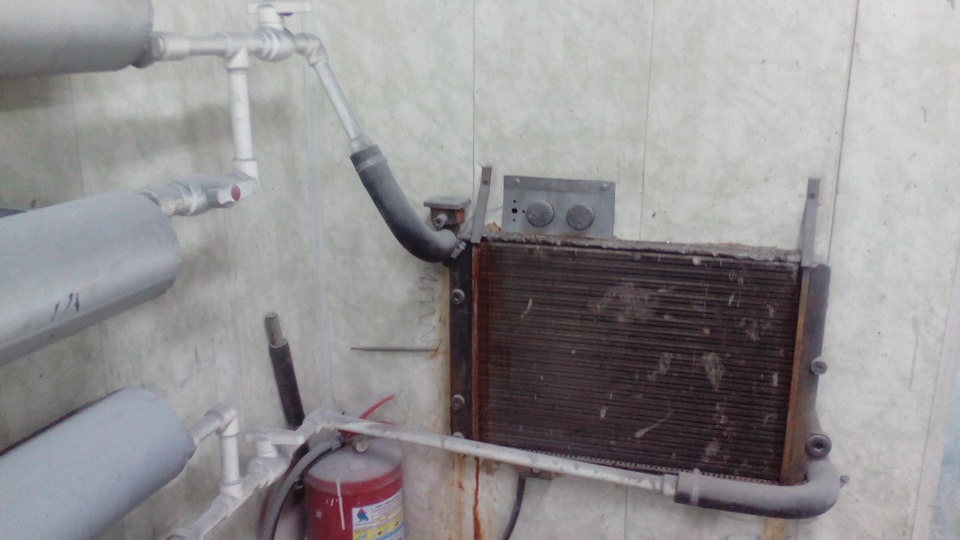

Правильное подключение – залог эффективности всей системы

Важный момент – подключение всех элементов водяного калорифера должно выполняться противоточно, это необходимо для того, чтобы горячий и теплый воздух взаимодействовали в теплообменнике.

Столь же важно герметизировать все стыки, особенно там, где калорифер соединяется с системой вентиляции. Это позволит минимизировать потери тепла.

Видео:

Соединять калорифер и систему подачи воды специалисты рекомендуют встык приварными фланцами. Возможны и другие варианты, однако именно фланцевое подключение практикуется чаще всего. При этом не нужно забывать, что фланцевое подключение также может быть различным, поэтому рекомендуется изучить разные варианты такого подключения и выбрать наиболее подходящий.

В целом, весь процесс сборки и монтажа калорифера не слишком сложный, однако нужно помнить, что перед тем, как сделать водяной калорифер своими руками, нужно все досконально просчитать и спланировать. Тогда успех гарантирован на 50%, а если подойти к делу с должной степенью ответственности и аккуратности, то обеспечиваются все 100% успеха.

Поделиться:

Самодельный обогреватель для гаража из нихромовой проволоки и текстолита своими руками

Самодельный обогреватель

Опытные автолюбители знают, что на ремонт и обслуживание любимого автомобиля затрачивается немало времени и сил.

В результате нарушения правил содержания автомобиля, «железный конь» способен взбрыкнуть в любой момент. В зимнее время, при минусовой температуре, когда приходится выявлять и устранять неисправности авто, очень важно создать комфортные условия для ремонта.

Здесь поможет обогреватель несложной конструкции, который вполне возможно сделать самому.

Даже если гараж подключен к центральному теплоснабжению, но оно недостаточно нагревает помещение, то здесь выручит обогреватель. Согласно правилам содержания автомобиля, необходимая температура в гараже должна быть не ниже +5 0С. К тому же, в холодное время года обогреватель поможет завести авто, разморозив антифриз.

Основные требования к гаражному обогревателю

Учитывая, что гараж относится к малогабаритным помещениям, необходимо чтобы обогреватель в нем соответствовал следующим требованиям:

• количество кислорода, сжигаемого при работе обогревателя, а также уровень выделяемых токсических веществ были минимальными;
• соответствие технике пожаробезопасности – необходимо исключить угрозу взрыва и пожара;
• компактный калорифер не должен затруднять передвижение по гаражной площади, занимая немного места;
• хороший обогреватель нагревает помещение за короткий срок, поддерживая температурный уровень в течение длительного времени;
• финансовые затраты на создание калорифера должны быть меньше стоимости заводского аналога.

Всем этим требованиям соответствует обогреватель, который несложно изготовить самостоятельно. Вам потребуются листы текстолита, моток нихромовой проволоки и клей.

Схема включения

Первый переключатель подключаем в разрыв питания 220В понижающего трансформатора (переключатель П1), а второй переключатель (П2) — параллельно кусочку нити Б.

Соответственно П1 подает напряжение на нити (Включатель), а П2 — будет переключать уровень накала нити длиной 13см.

Рис. 1. Схема простого самодельного резака на нихромовой проволоке из доступных деталей.

Плюс такого решения — не нужно никаких хитрых схем для регулировки тока накала нитей, уровни подбираются длиной проволоки которая скручена в спирали. Минус — фиксированный диапазон уровней нагрева, а также нагрев самих спиралей которые могут составить некоторые неудобства при использовании.

Как закрепить спирали чтобы они при нагреве не мешали — решайте сами, исходя из конструкции своего резака. Как основу для резака можно использовать лобзик или другое самодельное приспособление.

Источник: radiostorage.net

Создание будущего прототипа и этапы работ

Обогреватель «Доброе тепло» как прототип нашего

В основе устройства самодельного калорифера лежит принцип действия обогревателей «Доброе тепло».

Популярность они получили благодаря быстрому нагреву небольших помещений. При том, что затраты электроэнергии невелики, тепло в помещении распределяется равномерно.

Конструкция данных обогревателей несложна и практически безопасна. Дело в том, что основной нагревательный элемент заключен в материал, исключающий возможность пожара. К тому же, компактность прибора позволит занять ему в гараже немного места.

Подключив к такому самодельному калориферу таймер, можно регулировать режим его работы. Для зимнего времени года достаточно установить режим «час работы, два — отключение».

За один час обогреватель вполне прогреет гараж для спокойного ремонта авто в течение последующих двух часов без его работы. Для более теплого времени года настройки таймера можно изменить.

Скорость ответа.

Нагреватели, такие как патронные и трубчатые ТЭНы с изоляцией из оксида магния (MgO), имеют тепловую постоянную времени, превышающую 1-2 мин. Здесь приемлемо время цикла около 10 или 20 секунд.

Спиральные излучающие нагреватели в кварцевых трубках (кварцевые излучатели) или огнеупорных керамических панелях (керамические излучатели) и нагреватели с открытой спиралью в воздушных потоках — все нуждаются в быстрой смене циклов или фазовом управлении из-за их быстрой реакции. Медленное переключение может привести к колебаниям температуры процесса в соответствии со временем цикла.

Компания ТЕХНОНАГРЕВ производит нагреватели с проволокой из нихрома или фехраля под заказ с индивидуальными параметрами

. Также у нас вы можете приобрести просто нихромовые спирали или фехралевые спирали для печей.

Предварительное тестирование

Нихромовая проволока (нить) как основной нагревательный элемент

Предварительный эксперимент нужен для того, чтобы определить необходимую мощность обогревателя.

В финансовом плане вы не пострадаете, так как материалы, как правило, используются подручные.

Нихромовая проволока является полуфабрикатом, производимым из сплава никеля и хрома. Она характеризуется высокими показателями электрического сопротивления.

Процент никеля в данном сплаве составляет до 80%, обеспечивая пластичность и устойчивость к коррозии.

Наличие в составе проволоки хрома добавляет ей повышенные показатели твердости и устойчивости к высоким температурам.

Если сопротивление нихромовой проволоки неизвестно, то желательно его установить самостоятельно. Для этого скручивают спираль из отрезка проволоки длиной 1 м.

Расположив внутри нее термометр, подключают проволоку к источнику питания с трансформатором.

В момент, когда температура на термометре достигнет отметки в 40 оС, необходимо записать показания амперметра и вольтметра.

Они помогут определить сопротивление проводника.

Также, если известен диаметр проволоки, можно узнать ее сопротивление из таблицы расчета:

Таблица сопротивлений нихромовой проволоки для нагревательного прибора

Далее, учитывая, что самодельный калорифер будет работать от розетки в 220 вольт, необходимо узнать количество проволоки для получения мощности переменного тока в 100-120 ед. К примеру, для нагревателя мощностью в 100 Ват понадобится 24 м нихромовой проволоки диаметром 0,3 мм.

Марки

Спирали изготавливаются из нихрома двух самых распространенных в промышленности марок: Х20Н80 и Х15Н60. Это сплавы никеля с хромом (отсюда и название “нихром”). Первый из перечисленных содержит ~80% Ni и ~20% Cr, второй — ~60% Ni и ~15% Cr. Разница в массовой доле никеля оказывает значительное влияние на эксплуатационные и экономические характеристики сплавов. Х20Н80 имеет более высокую максимальную рабочую температуру и большую стоимость в сравнении с Х15Н60. Также в химический состав рассматриваемых материалов входят железо (Fe) и марганец (Mn).
Химический состав прецизионных сплавов в том числе и нихромов Х20Н80 и Х15Н60 определяется стандартом ГОСТ 10994-74.

Процесс изготовления обогревателя по шагам

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее.

Принципиальная схема гаражного обогревателя

1. Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
2. Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
3. Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
4. После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм. По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
5. Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
6. Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
7. Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
8. В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
9. С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Производство

Нихромовая спираль навивается из холоднотянутой проволоки без подогрева. Если материалом будущего нагревателя является фехралевая проволока, то навивка производится с подогревом, который осуществляется пропусканием через заготовку электрического тока. При этом используется трансформатор со ступенями напряжения 5-10 В. Напряжение подается на станину токарного станка и на резцедержатель через направляющую, в которой сделано отверстие для проволоки. Направляющая изолируется от станины текстолитовыми прокладками.
Скорость навивки спирали выбирается такой, чтобы нагреть данный участок проволоки до температуры 200-300 °C (в зоне 400-500 °C сплавы хрупки). Заготовка нагревается только на участке от направляющей на резцедержателе до оправки спирали. Выгибание перемычек необходимо вести в специальном приспособлении без резких ударов и изгибов во избежание поломок.

Некоторые замечания

Стальную скобу не придётся никак приспосабливать внутри корпуса — она нужна только в качестве удобной подставки для прибора. Выключатель позволит легко управлять прибором. Его можно установить на боку корпуса баночки, добавив туда пару винтиков. А вот гипс поможет придать прочности и сохранности нихромовой проволочке. Высыпаем сухой гипс в воду, разводим его и окунаем в раствор скрученную спиральку, после чего высушиваем под слоем гипса на воздухе, до затвердевания. Теперь нагрев будет более мягким, а прибор более долговечным и безопасным. Главное не забыть оставить на концах контакты для подсоединения проводов.

Итог: У нас получился простой и эффективный прибор для обогрева помещения. Если всё правильно выполнено — то он будет безопасен в эксплуатации и станет потреблять совсем немного мощности.

Источник

Где взять нихромовую проволоку

Реализуется продукт в рулонах (катушках, бухтах) или в виде ленты. Где купить или взять изделия из нихрома? Рассмотрим все возможные варианты:

1. Заказать в организации, изготавливающей продукцию. Узнать адреса таких предприятий вы можете в справочных по услугам и товарам, которые имеются в крупных населенных пунктах. Оператор подскажет, где купить, и даст номера телефонов. Информацию о производителях можно найти в интернете.
2. Приобрести в специализированном магазине. Это может быть магазин, продающий радиодетали, материалы для конструкторов и умельцев типа «Умелые руки» и т. п.
3. Купить у частников, торгующих запасными частями, радиодеталями и прочей металлической мелочевкой.
4. В обычном хозяйственном магазине.
5. На блошином рынке или барахолке в каком-нибудь старом приборе. Например, в известном с уроков физики лабораторном реостате.
6. Найти нихромовую проволоку вы сможете и у себя дома. Спираль электрической плитки изготавливается именно из нее.

Для большого заказа подойдет первый вариант. Если вы хотите купить небольшое количество, можно рассматривать все последующие пункты списка. При выборе необходимо обращать внимание на маркировку. Маркировка проволоки:

• для нагревательных элементов – Н;
• для элементов сопротивления – С;
• для трубчатых электронагревателей – ТЭН.

12 Самодельных обогревателей для дома в экстренных случаях

6 акций

Наступили зимние месяцы. Это время года приносит красоту свежевыпавшего снега, волшебство курортного сезона и (конечно) сильные холода! Низкие температуры не являются серьезной проблемой, когда вы свернувшись калачиком в своем теплом отапливаемом доме, но что, если этого тепла больше не будет?

Независимо от того, застряли ли вы в ситуации с отключением электроэнергии, конца которой не видно, ждете ли вы вызова мастера по ремонту сломанной печи или столкнулись с серьезной экологической чрезвычайной ситуацией, из-за которой вы застряли без роскоши типичного источника центрального отопления, вы может оказаться, что вам нужен обогреватель для дома своими руками.

В этом руководстве мы рассмотрим различные решения для обогрева вашего дома, гаража или крыльца без электричества.

Содержание

Создайте «горячую комнату» в своем доме

Изображение предоставлено Wavebreakmedia на Canva

Прежде чем вы начнете собирать аварийные обогреватели в своем доме, вы должны подумать, что именно вы пытаетесь нагреть. Небольшой обогреватель, сделанный своими руками, не будет иметь достаточно мощности, чтобы обогреть весь дом, да он и не нужен вам. Если вы находитесь в ситуации, когда вам необходимо прибегнуть к самодельному обогревателю, начните с выбора комнаты в вашем доме, которая может функционировать как «горячая комната». Это должна быть изолированная комната в вашем доме, достаточно большая для размещения вашей семьи, но не слишком большая. По возможности избегайте помещений со слишком высокими потолками, так как это потребует обогрева неиспользуемого пространства.

Закройте все вентиляционные отверстия и дверные проемы в другие части дома, оставив по крайней мере одно окно для вентиляции по мере необходимости. Разместите в этом пространстве все, что вам нужно на данный момент, включая матрасы и способы занять себя. Ограничивая площадь, которую вы обогреваете, вы облегчаете доведение температуры до безопасной и более комфортной температуры.

Купите обогреватель для палатки или другой обогреватель для помещений

Изображение предоставлено: Деян Георгиев на Canva

В настоящее время на рынке представлено множество обогревателей для зимних туристов и подледных рыбаков, которые в крайнем случае можно использовать для обогрева дома. Сюда входят керосиновые обогреватели для помещений, пропановые обогреватели для палаток или переносные дровяные печи, предназначенные для использования в жарких палатках. Каждый из этих вариантов очень эффективен, быстро нагревает небольшое пространство и даже может привести к перегреву вашей «горячей комнаты», если вы не обращаете внимания.

Хотя эти обогреватели были созданы для использования в закрытых помещениях, всегда существует риск отравления угарным газом при сжигании топлива в помещении. Прежде чем покупать обогреватель, найдите время, чтобы ознакомиться с функциями безопасности, которые он предлагает. Многие переносные топливные обогреватели имеют встроенную функцию отключения, когда обнаруживают, что уровень угарного газа вокруг них стал слишком высоким. Кроме того, вы можете приобрести детектор угарного газа с батарейным питанием в качестве дополнительной меры предосторожности.

Свечи в объятиях

Изображение предоставлено: pixelshot на Canva

Первое, что приходит на ум большинству людей, когда речь заходит о подготовке к отключению электроэнергии, — это иметь под рукой свечи. Хотя мы сразу же ассоциируем свечи с источником света, что в таких ситуациях действительно важно, их также можно использовать в качестве источника тепла. Однако, прежде чем вы начнете запасаться свечами, следует отметить, что это НЕ долгосрочное жизнеспособное решение. Свечи дают очень мало тепла, а это означает, что для обогрева комнаты потребуется немало времени. Затем, когда эти свечи догорят, на их место потребуются новые, которые могут быстро накапливаться! Это лучше всего подходит в качестве краткосрочного решения, когда впервые отключается электричество, и вы просто хотите сохранить существующее тепло в помещении.

Обычный нагреватель глиняного горшка

Изображение предоставлено: chapin31 на Canva

Этот простой нагреватель, сделанный своими руками, является одним из самых популярных и самых известных вариантов в этом списке, в основном из-за того, насколько просто его собрать. Более того, расходные материалы — это предметы, которые уже есть у вас дома.

Вам потребуется:

• От 4 до 6 стандартных чайных свечей
• 4-дюймовый терракотовый горшок
• 6-дюймовый терракотовый горшок
• Маленькие плитки или кирпичи для поддержки терракотовых горшков
• Квартал
• Пожаробезопасная поверхность для установки обогревателя

Из меньших плиток или кирпичей создайте две опорные стопы, которые достаточно далеко друг от друга, чтобы между ними было пространство, но достаточно близко, чтобы наименьший горшок мог стоять с поддерживаемыми краями с каждой стороны. Вы хотите обеспечить поток воздуха для свечей, но не стройте его слишком высоко, иначе он будет не таким эффективным.

Поставьте чайные свечи в центр и зажгите их. Возьмите меньший из двух горшков, переверните его вверх дном и поместите над свечами, поддерживая его опорами. Четвертью закройте сливное отверстие на дне этого горшка. Затем возьмите большую кастрюлю, переверните ее вверх дном и поместите на меньшую кастрюлю.

Он будет работать как нагреватель горячего воздуха, используя технологию конвекции между кастрюлями, которую вы сможете почувствовать как по бокам большой кастрюли, так и держа руку над воздухом, поступающим через верхнюю часть кастрюли. Чтобы он продолжал работать в течение длительного времени, просто замените чайные свечи, когда они перегорят. Будьте осторожны, однако, все элементы этого нагревателя становятся очень горячими на ощупь и могут представлять опасность ожога.

Стек кирпичей для лучистого обогревателя

Изображение предоставлено: Gagliardi Photography на Canva

Если у вас дома нет терракотовых горшков, вы также можете создать обогреватель, используя простую груду кирпичей.

Это простое решение, использующее лучистое тепло для обогрева вашего дома. Хотя здесь мы рекомендуем использовать чайные свечи, вы можете использовать свечи любого размера. Просто имейте в виду, что вам нужно будет отрегулировать размер кучи кирпичей, чтобы вместить свечи большего размера.

Вам понадобится:

• Чайные свечи
• Несколько кирпичей
• Пожаробезопасная поверхность для установки обогревателя

Перед сборкой нагревателя небольшое примечание о выбранной поверхности. Это решение для обогрева потребует значительно больше веса, чем основной нагреватель из глиняного горшка, который мы использовали вместе. Вы должны выбрать поверхность, которая не только способна выдерживать тепло, которое выделяется с течением времени, но и может безопасно выдерживать этот вес.

Сложите кирпичи по кругу высотой примерно в 2 слоя, чтобы создать основу для обогревателя. Оставьте достаточно места в центре для ваших свечей. Для третьего слоя уложите кирпичи с двух сторон круга, оставив между ними пространство для циркуляции воздуха. Зажгите свечи, поместив их в середину кучи кирпичей, а затем положите пару кирпичей сверху, чтобы закончить нагревательную конструкцию.

Когда свечи горят, они нагревают воздух внутри обогревателя, а также нагревают кирпичи вокруг себя. Кирпичи будут продолжать излучать тепло еще долго после того, как свечи догорят, увеличивая время, в течение которого один набор чайных свечей может обеспечивать тепло в вашем помещении. Это также важное предупреждение о безопасности! Кирпичи будут очень горячими в течение длительного периода времени после того, как свеча догорит, и их нельзя трогать, пока они не остынут.

Нагреватель керамической чаши

Изображение предоставлено: pixelshot на Canva

Еще один поворот в той же концепции, о которой говорилось выше, этот нагреватель использует способность керамических мисок к тепловому нагреву, та же функция, которая делает их отличным вариантом для приготовления пищи и поддержания ее в тепле в течение длительного времени.

Вам понадобится:

• Керамическая миска или керамика
• 3 или 4 свечи
• Кирпичи или плитки для боковой опоры
• Маленький вентилятор на батарейках
• Пожаробезопасная поверхность для установки обогревателя на

Как и в случае с обычным глиняным нагревателем, создайте две опоры из плитки или кирпича, оставив место для чайных свечей, а также удерживая керамическую чашу, подвешенную над ней.

Зажгите свечи и поставьте их между опорами. Переверните миску вверх дном, поставив ее на опоры так, чтобы она стояла над свечами. Наконец, поддержите вентилятор позади нагревателя так, чтобы он был направлен на основание чаши (верхняя часть нагревателя). Для этого вам, возможно, придется сложить пару кирпичей, на которых будет сидеть ваш вентилятор. Это рассеет тепло от чаши в комнату.

Хотя это может звучать как заезженная пластинка, мы хотим отметить, что керамическая чаша сильно нагревается, чтобы этот обогреватель работал. Это означает, что может возникнуть риск ожога, если вы попытаетесь взять чашу до того, как она остынет.

Маленький нагреватель для алюминиевых банок

Изображение предоставлено: Петр Казилек на Canva

Этот компактный нагреватель немного сложнее собрать, чем другие варианты в этом списке, однако это отличный выбор для тех, у кого нет упомянутых более крупных предметов. доступны выше, включая глиняные горшки, кирпичи или керамические миски. В качестве альтернативы его можно использовать вместо чайных свечей в нагревателе из глиняного горшка, чтобы ускорить процесс нагрева и продлить его горение.

Вам понадобится:

• 3 чистые алюминиевые банки из-под газировки
• Бутылка 70% изопропилового спирта
• Огнеупорная изоляция или изоляция трубной обмотки
• Пенни или мелкая монета

Возьмите свою первую банку, переверните ее вверх дном и вбейте гвоздь в центр нижней части банки, чтобы сделать отверстие. Вокруг этого первого большого отверстия сделайте 4 меньших отверстия. Это можно сделать кончиком гвоздя или вбивая канцелярскую кнопку в алюминий. Это позволит обеспечить более высокий уровень кислорода при первом включении обогревателя. Затем сделайте 16 равномерно расположенных маленьких отверстий по всему внешнему краю банки. Поверните банку вправо и отмерьте 2 дюйма от дна, сделав отметку. Разрежьте банку в этом месте по всему периметру, оставив нижние 2 дюйма банки, включая отверстия, которые вы только что проделали. Большинство стандартных кухонных ножниц могут легко разрезать тонкий алюминий.

С помощью второй алюминиевой банки еще раз отмерьте 2 дюйма от дна и обрежьте банку. С помощью острогубцев осторожно скрутите и сожмите банку через каждые полдюйма, чтобы отверстие стало чуть меньше ее основания. Это облегчит сборку, позволяя двум банкам стыковаться друг с другом. Нарежьте изоляцию на длинную полосу той же высоты, что и дно банки, с которой вы работаете, сверните ее в рулон и поместите внутрь гофрированной банки.

Аккуратно поместите первую часть банки, которую вы вырезали с отверстиями, поверх второй части с изоляцией, надавив так, чтобы они плотно соединились, образуя единый нагревательный элемент. Аккуратно налейте спирт в верхние отверстия и дайте ему время, чтобы спирт переместился по банке. Вы можете поднять банку, чтобы получить представление о том, сколько алкоголя там в любой момент. Отрежьте дно от третьей банки. Это не часть нагревателя, а простое решение, позволяющее потушить пламя, поместив его поверх банки.

Поместите обогреватель на огнеупорную плитку. Расположение является ключом к безопасному освещению вашего нагревателя. Налейте немного спиртового топлива вокруг основания банки и подожгите ее, а также верхнюю часть банки. Топливо снаружи поможет нагреть банку, способствуя испарению, необходимому для ее работы. Следите за тем, чтобы отверстия по периметру банки прогорели, прежде чем бросить пенни сверху, блокируя центральные отверстия.

Один из самых важных советов по безопасности, о котором следует помнить при использовании этого типа нагревателя, заключается в том, что вы должны дождаться, пока ВСЕ пламя погаснет, прежде чем добавлять спирт. В противном случае это может привести к серьезным ожогам. Внимательно ищите трудноразличимые голубые языки пламени, известные как «фантомные языки пламени», которые бывает труднее увидеть.

Подогреватель кофейных банок

Изображение предоставлено: RightOne на Canva

Из всех самодельных неэлектрических нагревателей в этом списке, это вариант, к которому проще всего подготовиться заранее. Это связано с тем, что все удобно хранится внутри вашей банки, когда она не используется. Вы можете собрать все расходные материалы для пары этих аварийных обогревателей и спрятать их в своем доме, где вы сможете легко получить к ним доступ в случае необходимости.

Вам понадобится:

• Металлическая банка из-под кофе
• Чайные свечи с 3 или 4 металлическими чашками
• Пачка деревянных спичек
• Пакет на молнии
• Пожаробезопасная поверхность для размещения обогревателя

Чтобы заранее подготовить нагреватель, просто поместите спички в пакет с застежкой-молнией, чтобы защитить их от воды, и храните спички и чайные свечи в банке из-под кофе. Убедитесь, что вы используете настоящую металлическую банку из-под кофе, а не картонную банку с металлическим покрытием, как сейчас используют некоторые компании.

Когда вы будете готовы установить этот простой обогреватель, сделанный своими руками, снимите крышку с банки и отложите ее в сторону (она используется только для хранения). Зажгите каждую из ваших свечей, поместите их на дно банки и подождите, пока металл банки не нагреется от пламени. Обязательно держите чайные свечи в металлических чашках на металлическом основании. Это предотвращает их таяние по всему основанию банки во время использования. Когда вы закончите с нагревателем, дайте банке полностью остыть, прежде чем поместить все обратно внутрь для хранения.

Перепрофилируйте свой набор для фондю

Изображение предоставлено: pixelshot на Canva

Хотя на самом деле это может и не быть нагревателем, это решение, которое можно комбинировать со многими из перечисленных здесь опций, чтобы создать простой альтернативный источник тепла в помещении. событие чрезвычайной ситуации. Чтобы создать нагреватель с помощью набора для фондю, следуйте приведенным выше инструкциям для нагревателя с керамической чашей, однако вместо опоры из кирпича или плитки вы будете использовать свой набор для фондю для создания структуры. Вы можете сделать это либо с помощью горелки для фондю, либо с чайными свечами, если хотите.

Простой нагреватель для банок с краской

Изображение предоставлено Ольгой Сток на Canva

Еще один нагреватель, который можно собрать и хранить заранее, этот простой нагреватель для банок с краской является отличным альтернативным источником тепла в чрезвычайной ситуации, поскольку он может производить довольно много тепла. Тем не менее, вы хотите быть уверены, что ваш обогреватель установлен в таком месте, где его нельзя опрокинуть, поскольку пролитая жидкость может представлять серьезную опасность возгорания.

Вам потребуется:

• Металлическая банка из-под краски 1 литр
• 1 флакон 70% изопропилового спирта
• Рулон туалетной бумаги
• Пожаробезопасная поверхность для размещения обогревателя

С помощью отвертки с плоской головкой или ножа для масла осторожно удалите картонную трубку, находящуюся в центре рулона туалетной бумаги. Аккуратно сожмите рулон так, чтобы он сложился внутрь себя, где когда-то была трубка, и вставьте рулон в банку, убедившись, что он находится ниже края банки. Медленно наливайте изопропиловый спирт на туалетную бумагу, пока он полностью не пропитается.

Перед тем, как поджечь консервную банку, поместите ее на огнеупорную поверхность, обращая особое внимание на наличие поблизости легковоспламеняющихся предметов. Этот нагреватель будет производить большое открытое пламя, поэтому вы должны устранить любую потенциальную опасность возгорания. Аккуратно подожгите спирт в верхней части рулона туалетной бумаги.

Когда вы закончите с обогревателем, просто накройте его крышкой, чтобы погасить пламя. Закройте крышку и храните обогреватель вместе с другими легковоспламеняющимися материалами в вашем доме, пока он вам снова не понадобится.

Подвесной терракотовый обогреватель

Изображение предоставлено: sanddebeautheil на Canva

Вы ищете обогреватель для дома, который можно сделать своими руками, который можно было бы держать на виду в качестве фокуса в вашем пространстве, но при этом предлагая функциональность, когда это необходимо? Если да, то этот подвесной терракотовый обогреватель — отличный вариант. Вам может даже понравиться внешний вид настолько, что вы в конечном итоге будете использовать его, даже если в этом нет необходимости.

Вам понадобится:

• 5-дюймовый терракотовый горшок
• 6-дюймовый терракотовый горшок с основанием
• 4 Чайные свечи
• 14 гаек ½ дюйма
• 11 плоских шайб ½ дюйма
• Стержень с резьбой ½ дюйма длиной от 11 до 14 дюймов
• Металлическая цепочка для подвешивания

Накрутите две гайки на одном конце дороги, чтобы все было на месте при сборке обогревателя. Соедините концы цепи, надев каждый конец на стержень, прежде чем добавить еще одну гайку, чтобы надежно удерживать цепь на конце стержня. Это создаст петлю, которую можно использовать для подвешивания нагревателя, когда вы закончите.

Наденьте гайку на стержень перед тем, как вставить его в дренажное отверстие на дне 6-дюймового цветочного горшка, начиная снизу, чтобы он свисал вверх дном. Добавьте шайбу и еще одну гайку, чтобы надежно удерживать горшок на месте. Добавьте еще одну шайбу перед тем, как добавить 5-дюймовый цветочный горшок таким же образом, добавив шайбу, а затем еще 2 гайки, чтобы удерживать все на месте. Чередуя шайбы и гайки, медленно наденьте остальные на стержень, кроме одной каждой. Возьмите основание цветочного горшка и аккуратно проделайте в центре отверстие, достаточное для стержня. Наденьте его на стержень так, чтобы он стоял вертикально под отверстием 5-дюймового горшка, и закрепите его на месте с помощью последней шайбы и гайки.

Перед тем, как использовать новый нагреватель, вам необходимо повесить его на полку или подставку, убедившись, что он устойчив и надежен, прежде чем подносить к нему открытое пламя. Поместите чайные свечи на основание и зажгите их, подождав примерно 15–20 минут, пока обогреватель нагреется и начнет излучать тепло.

Использование мыльного камня для прямого нагрева

Изображение предоставлено: RyersonClark на Canva

Встречающийся в природе камень, мыльный камень сам по себе не является обогревателем, но является отличным дополнением к любому нагревательному устройству, помогая вам направить тепло туда, где оно необходимо. большинство. При размещении рядом с отопительным прибором или на солнечном подоконнике камень будет поглощать тепло. Затем его можно разместить там, где это необходимо, излучая тепло и помогая вам чувствовать себя комфортно. Это отличный выбор, чтобы согреться ночью, так как нет риска от открытого огня. Просто будьте осторожны, перемещая камень, используя соответствующее оборудование, чтобы не обжечься.

Большой солнечный обогреватель из алюминиевой банки

Изображение предоставлено Семеном Саливанчуком на Canva

Самый большой из обогревателей в этом списке, этот конкретный обогреватель не будет использоваться в качестве краткосрочного решения. Наоборот, это то, что вы можете построить и установить на постоянной основе, чтобы использовать в качестве недорогого и долгосрочного варианта обогрева вашего дома. Это также самый сложный нагреватель в списке с точки зрения сборки. Это также отличный выбор для тех, кто хочет обогреть небольшой сарай или гараж.

Вам потребуется:

• 240 алюминиевых банок из-под газировки
• Термостойкая черная аэрозольная краска
• Лист фанеры размером 4’ x 8’ x ½”
• Лист оргстекла размером 4 x 8 футов
• Древесина для изготовления рамы 4 x 8 x 3,5 дюйма
• Высокотемпературный силикон
• Пластиковая трубка
• Воздуходувка на солнечных батареях или аккумуляторных батареях

Соберите деревянную раму размером 4 x 8 x 3,5 дюйма и прикрепите ее к фанерной основе. Просверлите отверстие как в верхней, так и в нижней части рамы. Это в конечном итоге будет использоваться для направления нагретого воздуха в ваш дом. По одной просверлите отверстие в верхней и нижней частях каждой из банок, за исключением 16 банок, у которых отверстие будет просверлено только в верхней части. Когда вы закончите, выстройте свои банки в 16 столбцов по 15 банок в каждом, при этом нижняя банка каждого столбца будет одной из банок без отверстия в дне банки. Используя высокотемпературный силикон, приклейте банки вдоль каждого ряда к тем, которые находятся над ними и под ними. Дайте силикону полностью высохнуть, затем покрасьте колонны термостойкой черной аэрозольной краской.

Выровняйте колонны бок о бок в деревянной раме, затем накройте их листом плексигласа и закрепите на месте. Установите эту рамку сбоку дома, гаража или сарая на внешней стене, которая подвергается воздействию солнечных лучей в течение дня. Вырежьте отверстие в комнате в нижней части стены чуть выше уровня пола и еще одно наверху. Используя пластиковую трубку, соедините отверстия в верхней и нижней части рамы с этими отверстиями в стене. Изолируйте их настолько, насколько это возможно, чтобы холодные наружные температуры не охладили воздух до того, как он попадет в помещение.

Чтобы увеличить поток воздуха через солнечный нагреватель, установите нагнетатель воздуха с питанием от солнечной батареи или аккумуляторной батареи либо на верхнюю, либо на нижнюю трубу. Это работает, вытягивая холодный воздух из нижней части вашей комнаты (горячий воздух поднимается вверх), втягивая его через раму, где окрашенные алюминиевые банки нагревают его. Затем он возвращается в вашу комнату с новой более высокой температурой через верхнюю трубу.

Чтобы узнать больше об этом, посмотрите это видео, демонстрирующее, как Питер Роуэн использует эту систему для обогрева своей студии на заднем дворе:

Соблюдайте осторожность при обогреве дома этой зимой

Если вы находитесь в ситуации, когда вы используете решение для отопления своими руками, проявляйте крайнюю осторожность при принятии решений. Хотя эти варианты можно использовать в качестве краткосрочного решения в случае чрезвычайной ситуации, есть люди, которые погибли в результате пожаров или отравления угарным газом, используя вариант «быстрого решения», чтобы согреться.

Есть некоторые решения, которые люди автоматически примут во внимание, например, использование барбекю на открытом воздухе, которые небезопасно запускать в помещении. Без соответствующей вентиляции, которую обеспечивает наружное использование, пары угарного газа, которые они создают, могут быстро стать смертельными.

Даже электрические обогреватели, предназначенные для использования внутри помещений, могут представлять опасность пожара, если они используются рядом с горючими материалами. Эти устройства содержат гораздо больше функций безопасности, чем самостоятельные решения.

Что бы вы ни выбрали в этом сезоне, ознакомьтесь с симптомами отравления угарным газом и всегда держите под рукой необходимые средства безопасности. Это включает в себя аптечку для лечения любых ожогов, а также материалы для тушения пожара, такие как огнетушитель, пищевая сода, вода или тяжелое одеяло. Безопасность всегда должна быть главным приоритетом!



6shares

Самодельный обогреватель с открытым исходным кодом помогает согреться зимой без укрытия

Обогреватели для палаток стоят всего 7 долларов, и каждый может их изготовить.

Обогреватель «сделай сам», разработанный коллективом HeaterBloc из Портленда, помогает незащищенным людям в США согреться этой зимой, а потенциально спасительные устройства стоят всего 7 долларов.

Задача: Каждую ночь в Америке около 226 000 человек находятся «без крова» или «без жилья», то есть спят в машинах, палатках, заброшенных зданиях или других местах вне домов или приютов.

Эта ситуация особенно опасна в зимние месяцы, когда температура может опускаться ниже нуля.

Самодельные костры могут выделять ядовитые пары и бесконтрольно распространяться по лагерям.

«Трудно передать обычному человеку, что значит быть без жилья зимой», — сказали Vice члены HeaterBloc. «Неизбежный холод, который наполняет легкие льдом и немеет конечности. Влажный холод, который истощает ваше тело, и вы готовы на все, чтобы его избежать.

Пытаясь защититься от холода, незащищенные люди иногда сжигают дрова, мусор, керосин и любые другие легковоспламеняющиеся вещества, которые могут найти. Эти пожары могут выделять ядовитые пары, особенно если огонь внутри палатки, и если с ними не справиться должным образом, пожары могут выйти из-под контроля по всему лагерю.

Самодельный обогреватель: Члены HeaterBloc разработали самодельный обогреватель, безопасный для палатки, который заменит эти импровизированные костры. Затем они поделились практическим руководством по созданию устройств в Интернете, чтобы люди в других местах могли создавать и распространять обогреватели среди незащищенных местных жителей.

С тех пор эти инструкции были переведены на несколько языков, и сейчас добровольцы по меньшей мере в дюжине городов изготавливают обогреватели.

«Видеть сообщество, которое возникло вокруг этой потребности, и видеть, как люди предпринимают реальные действия, чтобы помочь бездомным согреться по всей стране, невероятно, потому что это буквально спасает жизни людей», — сказал HeaterBloc. — Это все, что действительно важно.

Как это работает: В основе самодельного нагревателя лежит стеклянная банка, наполненная изопропиловым спиртом (он же «медицинский спирт»). Спирт горит очень чисто, поэтому его можно безопасно использовать в помещении или в небольшом пространстве, например, в палатке.

Каждый конец отрезка медной трубки длиной 10 дюймов закреплен в отверстии в крышке банки. Посередине сегмента находится петля, а в нижней части этой петли крошечное отверстие.

Кусок ткани, достаточно длинный, чтобы касаться дна банки, свисает с каждого конца трубки. Эта ткань подает спирт из каменной банки в медную трубку. Когда пламя от зажигалки подносится к отверстию в трубке, выходящие из нее пары воспламеняются.

Пламя самодельного обогревателя горит из небольшого отверстия в медной трубке. Кредит: HeaterBloc

Если каменная банка опрокидывается, пламя тут же гаснет, но для дополнительной безопасности банку приклеивают к тарелке, окружают проволочной клеткой, а сверху кладут перевернутый терракотовый горшок — этот горшок не только помогает контролировать пламя, но и излучает устойчивое тепло.

Детали для каждого обогревателя, сделанного своими руками, стоят около 7 долларов. Банка изопропилового спирта на 6-8 унций горит от 5 до 6 часов и стоит менее 1 доллара.

Общая картина : Хотя самодельные обогреватели могут сделать зиму более терпимой для людей, живущих на улице, они не устраняют основную причину бездомности, которая в основном связана с отсутствием доступного жилья на длительный срок.
