Установка дверного звонка в квартиру своими руками
Автор Селиверстов Роман На чтение 7 мин Просмотров 8.1к. Опубликовано
Сигнальное устройство, оповещающее о посетителях, один из элементов обслуживающих систем дома. Установка звонка в квартиру, его вид, степень сложности системы зависят от модели. Современный рынок предлагает большой выбор устройств с широким диапазоном функций. Если иметь представление, как устроен механизм, то обладая определенными навыками, можно произвести монтаж устройства своими руками.
Схема для подключения звонка в квартиреСодержание
- Виды звонков, как определиться с выбором
- Электромеханический звонок
- Радиоуправляемые системы
- Звонок с видеорегистратором
- Анализ преимущества и недостатков систем
- Электромеханические звонки
- Беспроводные системы
- Установка и монтаж
- Подключение
- Процесс подключения звонка
- Беспроводные системы
Виды звонков, как определиться с выбором
Ранее потребители имели ограниченный выбор устройств, в основном он сводился к нескольким видам моделей, работающих от напряжения 220 вольт.
На данный момент производители предлагают современные радиоуправляемые беспроводные модели, которые можно установить без подсоединения к электросети.
Основные виды:
- Электромеханический звонок, работающий от напряжения 220 В.
- Беспроводные сигнальные радиоуправляемые системы, работающие от сети или батареек.
- Звонок со встроенной видеокамерой. Он может быть подключен к стационарной системе электроснабжения либо к автономным источникам питания, аккумуляторам, батарейкам.
Так выглядит звонок со встроенной видеокамерой
Прежде чем решить, какую систему оповещения установить, необходимо ознакомиться с принципом их работы.
Электромеханический звонок
Представляет собой замкнутую электрическую схему с последовательным подключением звонка и кнопка. В тот момент, когда нажимают кнопку, происходит замыкание сети, срабатывает система оповещения.
Радиоуправляемые системы
Кнопка в этом случае служит передатчиком радиосигналов, а в звонок вмонтирован приемник, который реагирует на посланный сигнал, и приводит в действие механизм оповещения.
Подобные системы получают питание от батареек, аккумуляторов либо сети (вставляются в розетку).
Звонок с видеорегистратором
Беспроводные системы с видеокамерой, кроме радиосигнала, передают и видеосигнал (по технологии Wi-Fi). Параллельно с радиосигналом камера считывает изображение, передает его на принимающее устройство, которое выводит его на монитор. У несложных моделей в устройстве встроена карта памяти.
Комплект звонка с видеорегистраторомПри ее подключении к компьютеру можно снять информацию, кто вас посещал в момент отсутствия. Представлен довольно широкий модельный ряд подобных устройств.
Анализ преимущества и недостатков систем
Электромеханические звонки
Та как электромеханическое устройство работает от сети, то в момент непредвиденного отключения электричества они перестают работать. Но преимущество в том, что у них нет ограничений по дальности действия. В зависимости от того, как далеко протянут провод, устанавливают звонок.
Кнопка от устройства может находиться на довольно большом расстоянии от системы оповещения. Такие системы не нуждаются в замене элементов питания.
Среди недостатков можно выделить сложный монтаж, в сравнении с беспроводными системами. Особенно в том случае, когда нет предварительно подготовленных выводов для подсоединения.
Беспроводные системы
У наиболее доступных беспроводных систем дальность радио и видеосигналов ограничена, в среднем в пределах 100-120 м. Но преимущество их в том, что они остаются в рабочем режиме, при отключении электропитания. Помехой для их работы могут стать разного рода препятствия, к примеру, бетонные стены. Батарейка может выйти из строя, поэтому лучше всегда иметь комплект в запасе.
Несомненным достоинством этих устройств является то, что они не нуждаются в прокладке трасс. Их легко установить в удобном месте на двухсторонний скотч, соответственно перенести. Не надо пробивать отверстия в стене и штробить ее.
Обратите внимание, кнопки систем с камерой рекомендуют приобретать в металлическом кожухе, так как именно они чаще подвергаются разного рода актам бытового вандализму. Второй вариант защиты, устанавливать в подъездах, где есть охрана, консьерж.
Проводной и беспроводной звонок дополнительно комплектуются такими функциями:
С учетом всех этих моментов, определяются с выбором звонка для дома.
Установка и монтаж
Прежде чем приступить к установке дверного звонка в квартире необходимо определиться с местом монтажа на стене. Звонок располагают внутри квартиры, около входной двери сверху.
Он защищен пластиковым, эстетически привлекательным, коробом, поэтому он естественно впишется в интерьер. Кнопку монтируют возле входной двери, таким образом, чтобы до нее могли дотянуться дети (примерно 1,4-1,5 м от пола).
Провод к ней лучше провести от звонка по потолку, так он будет менее заметен. Для вывода провода в стене с помощью перфоратора проделывают сквозное отверстие.
Необходимые инструменты для монтажа: набор отверток, в том числе с индикатором; плоскогубцы; пассатижи; дрель; кусачки. Комплект звонка: кнопка; электронно-механическое устройство; кабель от сечения, от 0,5 до 1,5 квадрата. Для установки обычного сигнального устройства хватает двужильного провода. Если дополнительно запитывается подсветка нужен 3, 4 жильный кабель.
Комплектация дверного звонкаОсновной блок имеет внутри встроенные трансформаторы на понижение напряжении до разных величин, от 3-14 В, в зависимости от модели звонка.
Подключение
Основной блок оборудован с тыльной стороны панелью для крепления. В стене просверливают отверстия для дюбелей, вставляют в них основу, затем шурупами прикручивают звонок. Предварительно с него нужно снять верхний защитный кожух.
Процесс подключения звонка
Подготовительный этап:
- Для начала надо установить кнопку звонка.
Ее прикручивают к стене. - Затем просверливают в стене отверстие, через которое выводят к кнопке провода.
- От отверстия по стене прорезают кабель канал к месту установки кнопки.
- Нарезают провод (с запасом), таким образом, чтобы его хватило на расстояние от распредкоробки к звонку, и от нее к кнопке.
- Концы кабеля зачищают.
Ее прикручивают к стене.Монтаж электропроводки:
- Определяют, используя индикатор, ноль, фазу (загорится индикатор).
- Обесточивают помещение, чтобы обеспечить безопасность работ.
- Две жилы провода подключают к звонку (ноль и фазу). Если есть в нем три клеммы, то одна из них предназначена для заземления. Оголенные концы провода накручивают на клемник и прижимают болтом.
- Второй провод от распредкоробки выводят к звонку (через проделанное отверстие). Прикручивают подобным образом к клеммам кнопки звонка.
- Объединяют всю схему.
- Провод от звонка, одну жилу (ноль) соединяют с нулем в распредкоробке, вторую бросают на свободную обесточенную клемму.
- Далее подсоединяют к коробке провод, идущий от звонка. Одну из жил (фаза) подключаем к фазе в коробке, вторая к обесточенной клемме, как ранее сбросили жилу (фазу) от звонка.

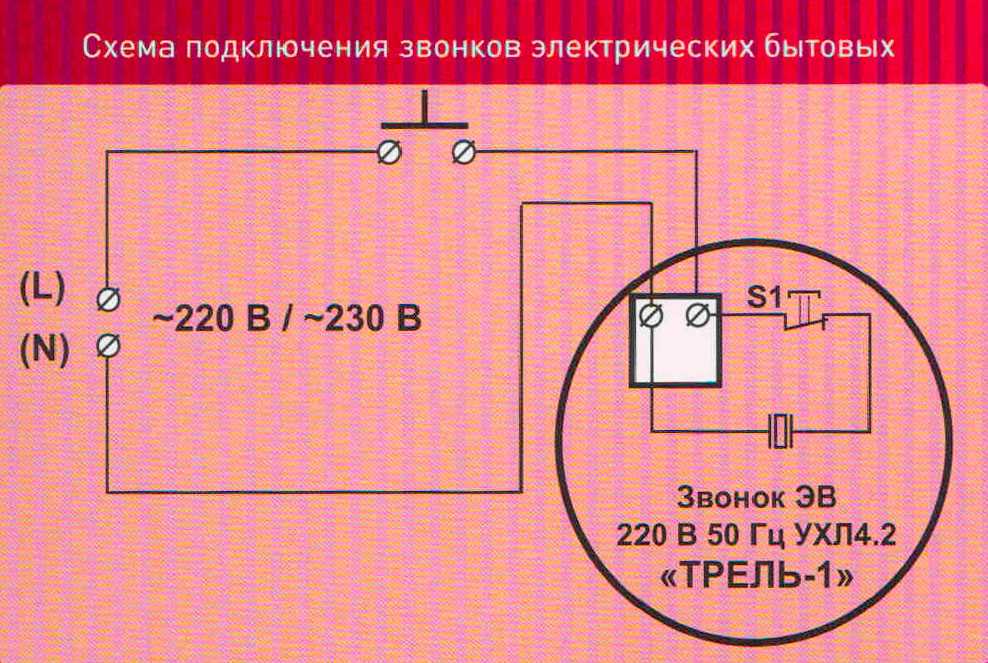

Схема подключения проводов звонка
Проверка работоспособности осуществляется путем подключения к сети. Если срабатывает звонок, означает, что схема собрана правильно. В большинстве случаев устанавливается одна кнопка звонка, но иногда необходимо две (вторая во внутреннем тамбуре с соседями). В этом случае монтаж выполняют по такой же схеме, только схема подключения кнопок производится параллельно. В видео показано как правильно подключать звонок в квартире.
Беспроводные системы
Такие устройства проще закрепить. При небольшом весе, устройство достаточно зафиксировать на двухсторонний скотч, чтобы оно крепко держалось.
Монтажом беспроводного звонка:
- В кнопку вставляют батарейку и прикрепляют ее возле двери на двухсторонний скотч. Но для надежности лучше прикрепить механическим способом, прикрутить саморезами.
- Затем вставляем аккумулятор в звонок, их может быть 2,3, в зависимости от модели. Звонок можно закрепить на стену при помощи скотча либо просто положить устройство на мебель (полочку в прихожей, шкаф). Все, звонок готов к работе.
Звонок, в котором есть выводы под разъем розетки, нужно все лишь подсоединить его к ней, а в кнопку звонка вставить батарейки. Суммируя информацию, можно сделать вывод, что наиболее удобными в плане монтажа представляются беспроводные системы. Но с точки зрения практичности, постоянного использования, оптимальной моделью считают электромеханические звонки с электронной платой и трансформатором. К этому выводу многих потребителей склоняет и их доступная стоимость.
В последнее время появились модели звонков, которые сочетают в себе ретро стиль и современные технологии.
В качестве кнопки используется колокольчик либо система металлического рычага, издающего звук стука. Но начинка для передачи сигнала и оповещения современная. Это скорее эксклюзивные дизайнерские модели, рассчитанные на потребителей с достатком.
Как подключить дверной звонок | как работает, как подключить в квартире
Под общим названием «дверной звонок» обычно подразумевают два независимых устройства: звукоизлучающее устройство и кнопка. Если при сдаче дома в квартире установлен дверной звонок, то как правило это электрический проводной звонок на 220в. Но если его нет, для монтажа и подключения своими силами не потребуется больших усилий. Схема подключения приведена ниже, она достаточно простая даже для начинающего электрика. В продаже имеется широкий выбор устройств оповещения о прибытии посетителей, как с проводом так и без него, с автономным или стационарным питанием.
Содержание
- 1 Как работает электрический звонок
- 2 Виды звонков
- 2.1 Достоинства и недостатки
- 3 Как подключить электрический звонок в квартире
Как работает электрический звонок
Принцип действия электромеханических и электронных устройств существенно различается.

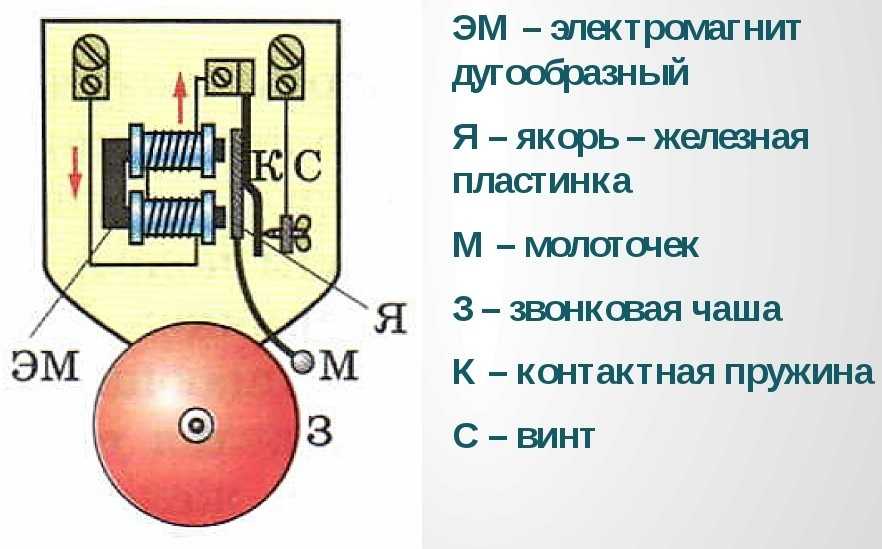

В составе конструкции имеется электромагнит и подвижная система (якорь) в виде металлической подпружиненной пластины с закрепленным на ней молоточком. При протекании электрического тока через катушку с сердечником вокруг него образуется магнитное поле. Под воздействием магнитного поля якорь притягивается к сердечнику электромагнита и молоточек ударяет по тарелочке. На пластине имеется контакт прерывателя, размыкающий цепь питания магнита. При размыкании контакта магнитное поле исчезает, пружина возвращает пластину якоря и молоточек в исходное состояние. После чего цикл повторяется до тех пор, пока нажата кнопка и замкнут её контакт.
Электронные модели работают иначе. Схема такого устройства содержит генератор сигналов звуковой частоты или синтезирует какую-либо мелодию, после чего звук воспроизводится посредством громкоговорителя или пьезокерамического излучателя.
Соответственно, электромеханические звонки работают всегда с одной тональностью, а их электронные собратья могут имитировать пение птиц, проигрывать мелодии, воспроизводить любые другие звуки.
Виды звонков
Дверные электрические звонки подразделяются на:
- электромеханические;
- электронные.
В свою очередь электронные модели бывают:
- проводные;
- беспроводные;
- c автономным питанием;
- с сетевым питанием.
Электромеханический звукоизвещатель соединяется с кнопкой посредством проводов. Это простое устройство, не содержащее в своём составе каких либо электронных схем, работы которого требуется только наличие сетевого напряжения питания. Электронные устройства тоже бывают с проводным подключением кнопки.
Отсутствие проводов, соединяющих излучатель звуков с кнопкой — привилегия электронных звонков. Дело в том, что для передачи сигнала о нажатии кнопки на внешнем модуле используется электронная схема – передатчик. Вторая часть – приемник, установлена в звукоизлучающей части. Такие устройства могут получать питание от батарейки, устанавливаемой как во внешний, так и во внутренний блок.
Достоинства и недостатки
Электромеханические проводные звонки с сетевым питанием требуют наличия проводки и напряжения питания. При отсутствии проводки потребуются некоторые усилия по её прокладке. Ещё одним недостатком является то, что кнопка непосредственно коммутирует 220в. В случае её повреждения возникает опасность поражения электрическим током. Такие звонки не имеют ограничений по времени пользования, не боятся низких или высоких температур, нечувствительны к меняющимся погодным условиям.
Подобными достоинствами обладают электронные проводные звонки, при условии установки внутри помещений. Кроме того, кнопка электронного звонка нередко подключается к схеме по цепям низкого напряжения, при этом она абсолютно безопасна в использовании.
Электронные схемы, особенно беспроводные внешние модули, наиболее уязвимая часть системы. Неожиданный разряд батареи сделает систему неработоспособной.
Большинство простых моделей не имеют индикаторов разряда, поэтому в какой-то момент кнопка просто перестанет работать. Если беспроводная кнопка устанавливается в загородном доме, на улице, следует учитывать влияние метеоусловий, таких как дождь, снег, холод и жара. Электронные компоненты чувствительны к погодным условиям, колебаниям влажности, а на морозе срок службы батареи сильно сокращается. Безусловно, отсутствие необходимости в проводах сильно упрощает монтаж, при этом сам звонок можно расположить в любом удобном месте. При необходимости, возможен перенос его в пределах радиуса действия передатчика кнопки.
Как подключить электрический звонок в квартире
Прежде всего необходимо определиться с типом звонка. При наличии проводки разумно будет воспользоваться проводной моделью. Имейте ввиду, что штатная проводка рассчитана на подключение устройства, предназначенного для непосредственного питания от сети 220в В таком случае подключать его следует по схеме.
Некоторые модели электронных звонков в качестве сигнала включения используют так называемый «сухой контакт».
Если выбор остановлен на беспроводной модели, монтаж значительно упрощается. В большинстве случаев комплект устройства содержит двухсторонний скотч для монтажа внешнего модуля и батарейки. Достаточно выбрать место установки кнопки снаружи, на уровне примерно 1,5 м от пола, закрепить её, запитать внутренний блок, проверить наличие и уровень заряда батареек и выполнить проверку работоспособности.
Как подключить дверной звонок: видео
Читайте также:
- Инструкция по подключению ноутбука к телевизору через HDMI кабель: порядок действий
- Как подключить лампу дневного света со стартером: схемы и принципы работы
- Пошаговая инструкция по подключению телефонной розетки своими руками
— OneHourSmartHome.
com /
Умный дом за час/
Джеймс ОбаУчебное пособие по монтажной схеме дверного звонка
В этом видеопосте мы представляем вам учебник по схеме подключения дверного звонка и схему подключения дверных звонков.
Если вы планируете установить интеллектуальный дверной видеозвонок, такой как дверной звонок Ring Pro, дверной звонок Ring 2 или дверной звонок Nest, эта схема подключения дверного звонка и объяснение научат вас, как подключить дверной звонок.
Мы рассмотрим основные компоненты подключения дверного звонка и объясним каждый из них. Как они работают и что нужно использовать для установки умных дверных звонков.
Учебное пособие по схеме подключения дверного звонка: компоненты Трансформатор дверного звонка Трансформатор дверного звонка питает ваш дверной звонок.
Если вы планируете установить интеллектуальный дверной звонок, мы рекомендуем вам использовать проводной трансформатор 16 В-30 ВА, который мы протестировали и установили вместе с интеллектуальными дверными звонками. Он имеет большую мощность, чем обычные дверные звонки на 16 В, и рассчитан на обеспечение мощности, необходимой как дверным звонкам Nest, так и дверным звонкам Ring.
Трансформатор дверного звонка преобразует более высокое напряжение 120 В, которое проходит через проводку вашего дома, в более низкое напряжение в диапазоне 16–24 В переменного тока (переменного тока).
Звонок в дверьЗвонок в дверь
Дверной звонок — это механическая или электрическая часть дверного звонка, предназначенная для создания звука при нажатии дверного звонка. Для умных дверных звонков мы обычно рекомендуем использовать механические дверные звонки, потому что мы видели, что у них меньше проблем при работе с умными дверными звонками, чем с электронными звонками.
Кнопка дверного звонка — это кнопка, которая нажимается для замыкания цепи дверного звонка, после чего раздается звуковой сигнал дверного звонка. Когда вы устанавливаете умный дверной звонок, такой как дверной звонок Ring Pro или дверной звонок Ring 2, вы заменяете кнопку дверного звонка.
Схема проводки дверного звонкаМы разместили неподвижный снимок схемы проводки дверного звонка и подробно объяснили ее в видео, но важно отметить, что вы должны завершить цепь с проводкой дверного звонка.
Цепь проводки:Вы подключаете трансформатор дверного звонка к клемме трансформатора дверного звонка. Затем от переднего терминала на дверном звонке до кнопки переднего дверного звонка. Затем от другой свободной клеммы на кнопке дверного звонка к другой свободной клемме на трансформаторе дверного звонка.
Учебные ресурсы по поиску и устранению неисправностей дверного звонка и схеме подключения дверного звонка Ниже я собрал наши ресурсы для устранения неполадок и подключения дверных звонков, включая обычные дверные звонки и умные дверные звонки.
Рекомендуемый трансформатор дверного звонка для умных дверных звонков, включая Ring & Nest
Рекомендуемый звуковой сигнал дверного звонка для умных дверных звонков Ring & Nest
Схема электрических соединений дверных звонков
Публикации
- Часть Науки об обычных вещах; Учебник общеобразовательных наук
Печатная репродукция, иллюстрирующая две схемы подключения дверного звонка: один звонок и две кнопки, каждая из которых звонит в звонок, а другая показывает два звонка и две кнопки, каждая из которых звонит в один звонок.
Иллюстрация, найденная в учебнике по естествознанию для младших/старших классов средней школы с такими темами, как воздух; еда; вода; погода; огонь; отопление, освещение и электричество в домах; одежды и микроскопических организмов. Начинается с предисловия к учителю с последующим содержанием, включающим научные проекты и эксперименты. Конец книги содержит библиографию детских книг по естествознанию, а также список оборудования, необходимого для текстовых занятий.
Научные диаграммы и иллюстрации можно найти по всему тексту, включая печатные фоторепродукции студентов, проводящих эксперименты, и установки лабораторного оборудования для экспериментов.
