Варочная панель 4 провода как подключить: Подключение варочной панели: схемы и комплектующие

Содержание

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

  • 1 Правила безопасности при подключении варочной поверхности
  • 2 Выбираем вилку для варочной панели
  • 3 Как к электричеству подключить варочную поверхность с одной фазой
  • 4 Подключение варочной панели Electrolux 4 провода
  • 5 Как подключить индукционную варочную панель

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

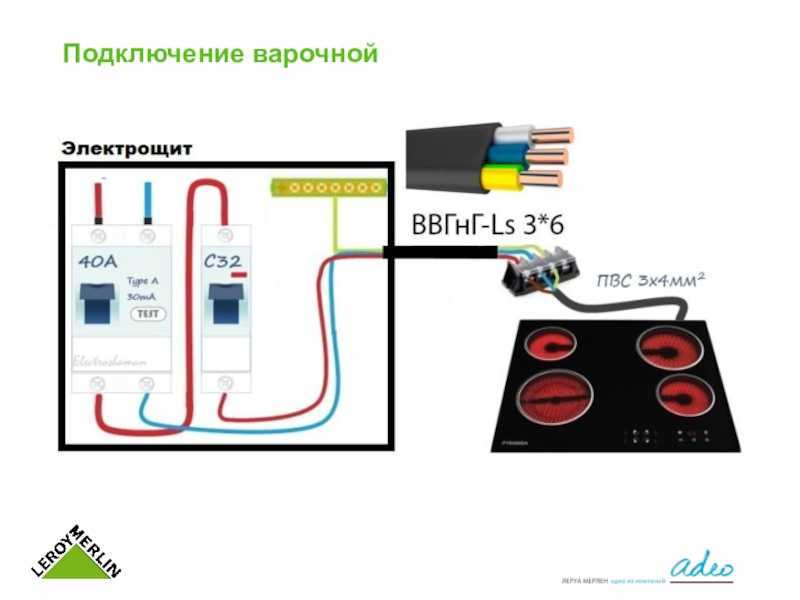

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

  • 1 Правила безопасности при подключении варочной поверхности
  • 2 Выбираем вилку для варочной панели
  • 3 Как к электричеству подключить варочную поверхность с одной фазой
  • 4 Подключение варочной панели Electrolux 4 провода
  • 5 Как подключить индукционную варочную панель

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Электрика — соединение 5-проводной конфорки с 4-проводной

Ваш прибор состоит из трех пар конфорок, каждая из которых работает от сети 230 В переменного тока, 50/60 Гц, 1 фаза, на 16 А. Это означает, что предложенная вами схема подключения будет работать с электрической точки зрения, что является хорошей новостью.

Плохая новость заключается в том, что для большинства типов шнуров для переноски 48A требуется, чтобы гибкий шнур имел проводники 6AWG в соответствии с таблицей 400.5(A)(1) в NEC. Учитывая, что клеммы на вашей плите выглядят так, как будто к клеммам на вашей плите не подходят ни проводники 6AWG, ни лепестковые или кольцевые клеммы (большинство шнуров плиты заканчиваются последними, чтобы соответствовать клеммным колодкам на электрических плитах США), найдите шнур, который вы можете использовать для это довольно сложно — на самом деле, готовых шнуров для этой работы не существует! Это оставляет вам два варианта — сделать собственный шнур, который заканчивается стандартным NEMA 6-50P, и использовать перемычки в клеммную коробку устройства , чтобы настроить его для работы с одной фазой, или используйте специальный шнур питания для направления 3 отдельных «горячих» проводов обратно к вилке и соедините все три «горячих» кабеля вместе в распределительной коробке розетки. Я бы порекомендовал последний вариант, так как запчасти для него найти будет намного проще — шнуры 10-3 W или G обычно не появляются! (Конечно, у оранжевых и синих боргов их нет, как и у ваших типичных промышленных поставщиков…) Конечно, вы всегда можете посмотреть, примет ли ваша варочная панель шнур из хозяйственного магазина — вам нужно будет перемычку в проводной коробке, как предлагает ваш электрик, и оставьте нейтраль шнура неподключенной (в этом случае было бы разумно отрезать лепестковую клемму, если она есть, и использовать термоусадку или проволочную гайку для изоляции).

Использование трехфазного шнура и розетки

Вам потребуется вилка NEMA L22-20P и розетка NEMA L22-20R, а также несколько 10AWG THHN для перемычки в распределительной коробке выхода печи и правильные гайки для проводов подключение существующих проводов ответвления 8AWG к перемычкам 10AWG.

Сначала отрежьте существующую вилку от шнура и подключите L22-20P на ее место (если по какой-либо причине существующий шнур нельзя использовать повторно, вам потребуется гибкий шнур длиной 10/5, чтобы заменить его)). Вам потребуется установить перемычку на устройство для конфигурации питания Y (звезда).

Затем возьмите каждую ГОРЯЧУЮ клемму на розетке и подключите к ней косичку 10AWG. Скрутите все ГОРЯЧИЕ пигтейлы вместе и прикрутите их одной из специальных проволочных гаек к черному проводу ответвленной цепи. Затем подключите красный провод ответвленной цепи к нейтрали розетки, а оголенный провод ответвленной цепи к заземлению розетки. Наконец, перед установкой розетки закройте белый провод ответвленной цепи проволочной гайкой.

Самодельный шнур для вилки/розетки 6-50

Для изготовления собственного шнура для этого применения потребуется гибкий шнур типа W 10/3, 75°C (можно заменить шнуром 10/3 типа SC или типа G, так как для этих типов используется таблица 400.5(A) (2) токи вместо таблицы 400.5(A)(1)) и вилку NEMA 6-50P. Вам также потребуется установить розетку NEMA 6-50R — ни NEMA 10-50, ни NEMA 14-50 не подходят для этого приложения, хотя последнюю можно использовать в сочетании с NEMA 14-50P to NEMA. Адаптер 6-50R рассчитан на 50А.

Правильное подключение 4-проводной варочной панели к 3-проводной сети 240 В

спросил

Изменено 4 года, 1 месяц назад

Просмотрено 25 тысяч раз

У меня новая варочная панель с 4-мя проводами (см. рис.) — черный, красный, белый и оголенный. Кабель питания 240В бывает черный, белый и неизолированный. Я измерил ~ 250 В через черно-белое питание (без нагрузки).

Инструкции к варочной панели мне непонятны ( — показано ниже). Кажется, они указывают на соединение белого и голого (нейронного и заземленного), что кажется неправильным.

Мое предположение состоит в том, что в оранжевой поставке черный цвет является живым/горячим, белый — нейтральным, а голый — заземленным.

Обновление: теперь интересно, возможно, белый — это другая горячая нога, а нейтрали нет (объясняет, почему я измеряю 240 В между черным и белым кабелем питания)

Что к чему подключать?

Спасибо!

  • проводка
  • 240В

11

(Опираясь на массу комментариев)

Для вашей варочной панели требуется два контакта + нейтраль + заземление.

Ваш кабель питания имеет два контакта + заземление. Это проблема.

Инструкции по варочной панели допускают два нагрева + нейтраль, используя вместе нейтраль для нейтрального + заземления. Предполагается, что это должно быть только для старых установок (т. Е. Устаревших), что (а) не рекомендуется по соображениям безопасности и (б) в любом случае, вероятно, не разрешено в вашем случае. Не вариант.

Часто есть разрешенное исправление (опять же, предполагается только для старых установок, но

безопасно ). То есть переоборудовать землю из другого места. Но это работает, только если у вас есть два хот + нейтраль и отсутствует заземление. Но у вас есть две точки + земля, а это означает, что третий провод не изолирован (а если бы он был изолирован, он был бы зеленым, а это цвет только для земли). Не вариант.

В отличие от земли, вы не можете подключить нейтраль к другой цепи. Это может привести к перегрузке этой нейтрали, а нейтрали не защищены выключателями, как горячие. Не вариант.

Я вижу только 2 варианта:

  • Выключатель только для варочной панели на 240 В.

  • Проложите новый кабель с двумя горячими проводами, нейтралью и землей. Может быть, можно провести кабель некрасивым способом — до потолка (т. е. через шкафы) и по потолку вокруг туда, где стоят выключатели? Или используйте старый кабель (в зависимости от того, как он был установлен), чтобы протянуть новый кабель, чтобы заменить его.

2

Для варочной панели требуется контур 240 и контур 120.
