Каркас для гипсокартона: особенности и нюансы монтажа
Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса
Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety.
org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.
Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.
Каркас для гипсокартона фото
Каркас для гипсокартона: материалы и общие принципы сборки
Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.
- Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
- Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.
Профили ud и cd для монтажа каркаса фото
- Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
- Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
- П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.
П-образный кронштейн для крепления несущих профилей фото
- Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.
Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:
- тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
- саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
- дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.
Крепежные изделия для монтажа каркаса фото
Как изготовить каркас для потолочной конструкции: особенности технологии

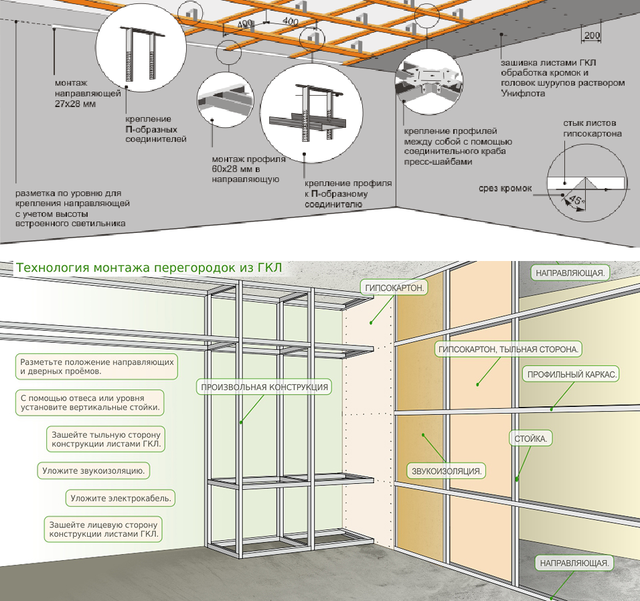

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов.
Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.
Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.
Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.
Как сделать каркас под гипсокартон своими руками фото
Обшивка стен гипсокартоном: конструкция металлического каркаса
В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине..jpg)
Металлический каркас для гипсокартона фото
Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.
Обшивка стен гипсокартоном фото
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.
В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса.
Как сделать каркас для гипсокартонных перегородок фото
Ниши и прочие объемные изделия: принципы построения каркаса
Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.
- Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
- Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
- В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.
Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.Устройство каркаса под гипсокартон фото
Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.
Автор статьи Александр Куликов
Каркас для гипсокартона: ошибки при монтаже
Качество покрытия из гипсокартона зависит от правильности монтажа конструкции каркаса.
Недочеты и ошибки могут привести в будущем к появлению трещин и разрушению финишной отделки. В этой статье мы рассмотрим самые грубые ошибки, которые допускают при монтаже каркаса под гипсокартон.
- Использование профилей не по назначению
Каждый вид гипсокартонного профиля имеет свое назначение. Иногда вместо стоечного используют потолочный профиль, это приводит к тому, что конструкция перегородки получается непрочной. К тому же это связано с затруднениями в работе, так как на потолочный профиль нельзя крепить листы с двух сторон. Не рекомендуется разгибать профили, резать или изменять их геометрию.
Такая ошибка связана с тем, что использование потолочных профилей допускается при обшивке стен или при создании коробов под полки, камин или телевизор.
Перегородка из потолочного профиля.
Подробнее про виды профилей для крепления гипсокартона читайте в статье «Профиль для гипсокартона: краткий ликбез»
- Отсутствие подвесов
При создании подвесного потолка не рекомендуется экономить на подвесах.
Крепление без использования подвесов часто применяют, когда хотят установить каркас на неровное основание, особенно этот соблазн велик при работе с деревянными покрытиями.
В результате такого монтажа профиль теряет подвижность – при усадочных деформациях на поверхности гипсокартона могут появиться трещины. К тому же при жесткой фиксации на потолке теряются основные преимущества подвесной конструкции: возможность выровнять поверхность, спрятать внутрь потолка коммуникации и дополнительное утепление.
Потолки из гипсокартона крепят на анкерном или прямом подвесе. Подробнее про способы монтажа читайте в статье «Гипсокартон – монтаж потолка».
- На этапе монтажа каркаса не сделаны закладные для развески вещей
Если в отделочных работах планируется использовать гипсокартон, то надо сразу продумать развеску тяжелых вещей, потому что для их закрепления внутри каркаса надо сделать закладные из дерева или фанеры.
Закладные являются надежной гарантией того, что телевизор или полка не сорвутся со стены.
Пример использования закладных для установки телевизора.
- Соединение профилей саморезами с прессшайбой
Стоечный профиль вставляется в направляющие, для скрепления их между собой иногда используют саморезы. Наиболее неудачным решением является применение самореза с прессшайбой. Шляпка такого самореза будет сильно выпирать на поверхности профиля. Она не позволит ровно расположить лист гипсокартона на стене.
Саморез с прессшайбой не позволяет листу гипсокартона полностью прислониться к каркасу.
Многие новички считают, что чем прочнее соединение профилей, тем надежнее окажется конечная конструкция из гипсокартона, при этом забывают, что основную часть жесткости придает сам лист, который скрепляет каркас. Если ГКЛ прилегает недостаточно, то прочность снижается.
- Использование тонкого профиля
Профиль толщиной 0,3 мм легко можно согнуть даже руками, поэтому он не подходит для сооружения ответственных конструкций из гипсокартона.
Для создания перегородок или обшивки стен следует использовать профиль толщиной 0,6 мм.
- Отсутствие демпферной ленты на направляющих
При монтаже каркаса на крепежную плоскость направляющего профиля наклеивают специальную уплотнительную ленту. Она выступает в роли прослойки между основанием и каркасом. Это позволяет компенсировать расширение листов гипсокартона, также лента является важным элементом системы звукоизоляции.
Распространение звука по перекрытиям и каркасу для гипсокартона.
Демпферная лента снижает косвенную передачу шума по перекрытиям. Подробнее по звукоизоляцию читайте в статьях «Как сделать звукоизоляцию в квартире», «Звукоизоляция стен в квартире: материалы и решения», «Звукоизоляция пола: этапы и практические советы».
Про ошибки, которые часто совершают, при монтаже гипсокартона читайте в статье «10 ошибок при монтаже гипсокартона».
Как установить полую металлическую раму из гипсокартона
На главную > Справочный центр > Информация о полой металлической двери > Как установить пустотелую металлическую раму из гипсокартона
Это руководство по установке внутренних полых металлических дверей коммерческого назначения в конструкции из гипсокартона.
Шаг 1: Проверка чернового проема
Для установки полой металлической двери на стене с гипсокартоном дверная рама предназначена для охвата стены. Ваш черновой проем должен быть примерно на 1 дюйм выше высоты дверного проема и на 2 дюйма шире ширины дверного проема. Например, если ваша дверь имеет размеры 3 фута 0 дюймов x 7 футов 0 дюймов (36 дюймов x 84 дюйма), то ваш приблизительный проем будет 38 дюймов x 85 дюймов.
Шаг 2. Прикрепите анкеры к нижнему полу
Вставьте кронштейны нижнего анкера в дверную раму заподлицо с нижней частью каждого дверного косяка.
Некоторые дверные рамы снабжены резьбовым отверстием в основании каждого дверного косяка в стандартном базовом анкере.
Этап 3: Установите косяк петли на место
Установите косяк петли дверной рамы по стене на место.
Шаг 4: Установите головку на место
Наденьте головку дверной рамы на стену. Обязательно вставьте металлические язычки на головке рамы в пазы в верхней части шарнирного косяка.
Шаг 5: Установите запорный косяк на место
Установите запорный косяк на место по стене. Обязательно вставьте металлические язычки на головке рамы в пазы в верхней части ответной планки.
Этап 6: Отрегулируйте верхний анкер
Отрегулируйте анкер замка ручки в обоих косяках, поворачивая анкерный винт против часовой стрелки, пока анкеры не коснутся шпилек. Внешнее давление на шпильки заставляет скос закрываться и заклинивает дверную раму в проеме.
Затягивайте до тех пор, пока рама не станет жесткой и надежной.
Шаг 7: Выровняйте голову
Выровняйте голову. В основании каждого косяка расположен уголок для прокладки на тот случай, если необходима вертикальная прокладка.
Шаг 8: Отвесьте косяки
С помощью уровня убедитесь, что косяки дверной рамы установлены вертикально.
Шаг 9: Закрепите нижний анкер
Закрепите анкер подоконника на шарнирном косяке с помощью гвоздей или шурупов.
Шаг 10. Установите распорку для дерева
Установите распорку для древесины на пороге. Закрепите анкер подоконника на ответной планке гвоздями или шурупами.
Шаг 11: Вставьте гвозди для обшивки
Вставьте гвозди для обшивки 2-1/2 дюйма в угловые соединения дверной рамы через отверстие в верхнем углу головки. ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ПРЕДОСТАВЛЯЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТОТ САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЕННАЯ В ОТВЕТЕ НА ВАШ ЗАПРОС) БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ.
ВЫ СОГЛАШАЕТЕСЬ ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ, ПОЛНОТУ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ МАТЕРИАЛОВ, ДОСТУПНЫХ ЧЕРЕЗ ЭТОТ САЙТ.0003 Каркасы из гипсокартона серии
MH | Республика Двери и рамы
Рамы из гипсокартона серии MH
Каркасы из гипсокартона серииMH предназначены для максимальных условий эксплуатации от легких до 14 калибра как в коммерческих, так и в институциональных зданиях. Стандартные компрессионные анкеры для косяков и уникальная угловая конструкция с выступом/замком для разборной сборки (KD) гарантируют, что рамы для гипсокартона серии MH устанавливаются за считанные минуты на готовую гипсокартонную конструкцию. Они идеально подходят для легких и тяжелых условий эксплуатации в коммерческих и институциональных зданиях.
Прочность, долговечность и простота установки
- Штампованные угловые соединения соединяются вместе после установки рамы; конструкция с выступом/замком:
- Предотвращает подъем головки
- Удерживает элементы головки и косяка на одной линии
- Удерживает стойку под углом
- Включает угловые зажимы с клиновым замком; винты включены для крепления под углом
- Компрессионные анкеры для быстрой установки и плотной регулировки в проеме
- Заводская подготовка для устанавливаемых на месте глушителей
- Регулируемые базовые анкеры позволяют крепить непосредственно к направляющей стенного подоконника и облегчают регулировку установки, когда пол неровный
- Нижняя часть косяков может иметь углубления для использования винтов для гипсокартона типа S #10 с полукруглой головкой, которые служат в качестве базового анкера
- Республика сертифицирована SDI в результате регулярных аудитов для обеспечения соблюдения стандартов производства, производительности и качества, установленных Институтом стальных дверей
- Общая конструкция рамы превышает стандарт ANSI A250. 8-2017 (SDI-100), установленный SDI, в котором указаны размеры, дизайн, материалы, конструкция, отделка и характеристики стандартных коммерческих стальных дверей и рам
- Подготовка и усиление оборудования соответствуют ANSI A250.6-2003, а расположение соответствует ANSI/DHI A115, если не указано иное
- соответствуют требованиям огнестойкости; они перечислены для установок, требующих соответствия как стандартам испытания нейтральным давлением (ASTM E152 и UL-10B), так и стандартам положительного давления (UL-10C)
- Наносимая в заводских условиях грунтовка с ингибитором ржавчины спекания соответствует стандарту ANSI A250.10-2011 .
8-2017 (SDI-100), установленный SDI, в котором указаны размеры, дизайн, материалы, конструкция, отделка и характеристики стандартных коммерческих стальных дверей и рам Рамы серии MH предназначены для установки в черновые проемы готовых каркасных стен, внутренних перегородок из гипсокартона с использованием плинтусов. Дополнительная функция основания с углублениями предназначена для внутренних перегородок из гипсокартона без использования плинтусов.
