Сечение провода для домашней проводки

Сечение провода для домашней проводки должно быть оптимальным.

Выбор этого параметра можно доверить специалистам или выполнить самостоятельно, зная основные технические данные используемых энергозависимых бытовых приборов.



Таблица приблизительных мощностей электроприборов

Мощность потребляемой электрической энергии является одним из наиболее важных параметров бытового прибора.

Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.

Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.

Средняя мощность самых распространенных энергозависимых бытовых приборов

Прибор	Мощность (кВт)
Водогрейное оборудование	1,2-1,5
DVD-проигрыватель	0,3
Насосное оборудование	0,25
Видеомагнитофон	0,04
Гриль	1,2-2,0
Галогеновый источник света	0,1
Дрель	0,15-0,8
Бритва	7,0 Вт
СD-плеер	7,0 Вт
Зарядное устройство мобильного телефона	0,025
Духовой шкаф	1,0-2,0
Кондиционер	1,0-3,0
Магнитофон	0,01-0,03
Игровая приставка	0,01-0,03
Кофеварка	0,6-1,5
Лампа накаливания	0,02-0,25
Люминесцентные газоразрядные источники света	0,25-0,6
Морозильная камера	0,7
Микроволновая печь	1,5-2,0
Настольный вентилятор	0,042
Музыкальный центр	0,05-0,5
Обогреватель	1,0-2,4
Ноутбук	0,08
Персональный компьютер	0,28-0,75
Паяльник	0,025-0,12
Пылесос	0,4-2,0
Принтер	0,35
Сканер	0,015-0,1
Миксер	0,18
Тепловой вентилятор	1,5
Стиральная машина	4,0
Утюг	0,25-2,0
Тостер	0,6-1,5
Фен	1,0
Факс	0,6
Телевизор	0,07-0,2
Холодильник	0,15-0,6
Электрический лобзик	0,4-0,8
Электрическая грелка	0,2
Электрический чайник	1,0-2,5
Электрическая плита	1,1-6,0
Энергосберегающий источник света	0,08-0,1



Приблизительные показатели мощности энергозависимого прибора представлены произведением силы тока и напряжения, поэтому для расчетов используется стандартная простая формула Р = I × V.

Выбор сечения кабеля по силе тока и мощности

Токонесущую часть кабельного изделия представляет металл в виде меди или алюминия. Часть плоскости, проходящая под углом в 90^о к проводу с металлическим ограничением, носит название — сечение провода, измеряемое в квадратных миллиметрах.

Выбор сечения кабельного изделия по мощности осуществляется в соответствии с табличными данными, посредством суммирования показателей потребляемого всеми энергозависимыми приборами электричества.

Кабель медный

Суммарные показатели мощности умножаются на коэффициент одновременности, равный 0.8, после чего выбирается сечение кабельного изделия по таблице.

Более точным принято считать выбор кабельного сечения в соответствии с силой тока. Например, расчеты для однофазной электрической сети осуществляются по стандартной формуле I = Р / 220, где показатель Р является суммарной мощностью электрических приборов (Вт).

Для трёхфазной сети расчет выполняется по формуле I = Р / √3 × 380. Расчет сечения кабельного изделия по силе тока для трехфазной сети с наличием электрического двигателя определяется в соответствии с формулой I = Р / √3 × 380 × СОS f, где последний показатель является коэффициентом мощности.

Для квартиры

Правилами выбора квартирной проводки предполагается обязательный учет общей длины прокладываемой электрической сети и сопротивления, уровнем максимальной нагрузки и материалов, которые использованы в изготовлении кабельного изделия. Благодаря различиям в основных технических характеристиках, сечение медных проводов меньше, чем площадь жилы алюминиевых кабелей.

Выбор сечения проводов – схема

В жилых помещениях используется проводка из мягких и гибких или жестких кабелей. В первом варианте жилы представлены большим количеством тонких проводников, благодаря чему такие провода оптимально подходят для квартир со сложной планировкой.

Специалисты рекомендуют отдавать предпочтение трехжильным вариантам с заземляющим желтым проводом. В этом случае красно-коричневый провод соответствует фазе, а синий — нулю. Закрытая проводка чаще всего выполняется кабельными изделиями ВВГ, АВВГ, NYM, ПВС и ШВВП.

При монтаже гибкий кабель нуждается в обязательном надежном обжиме и напрессовывании специального наконечника, а жила в жестком кабельном изделии представлена единственным проводником.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Сечение кабеля для розеток и выключателей

Сечение и тип кабельного изделия при установке электрической розетки или выключателя подбирается в каждом конкретном случае индивидуально:

• подключение стиральной машины, современного телевизора и не слишком мощных бытовых энергозависимых приборов — кабельное изделие ВВГ 3 × 2,5 мм²;
• подключение мощных энергозависимых приборов к трехфазной сети 380 В — ВВГ 5 × 2,5 мм²;
• розеточные группы в деревянных домовладениях — ВВГнг 3 × 2,5 мм²;
• розеточные группы для маломощных энергозависимых приборов — 3 × 1,5 мм².

Важно помнить, что если домашняя электрическая проводка в частном домовладении или квартире монтировалась достаточно давно, то, скорее всего, она не была рассчитана на мощные современные энергозависимые приборы.

Именно поэтому при выборе сечения кабеля с целью замены электрической сети нужно предельно внимательно отнестись к площади металлической жилы.

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

• Зачем знать параметры провода
• Факторы выбора сечения проводки
• Методика определения сечения домашней проводки
  • Расчет по мощности приборов
  • Определение сечения электрокабеля по таблицам
  • Расчет падения напряжения
• Нормативно-правовые ограничения
• Выводы и полезное видео по теме

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм², что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
3. Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

1. Материал жилы: медь, алюминий.
2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
3. Длина провода от источника тока до прибора.
4. Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
5. Температурный режим в помещении.
6. Количество фаз и напряжение сети.
7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Галерея изображений

Фото из

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ — полимера, выделяющего большое количество отравляющих веществ при горении/тлении

Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

Устройство групп освещения

Сооружение веток электропитания

Проводка для питания мощных потребителей

Электрощит на вводе проводки в дом

Приемлемый для домашней проводки ВВГнг-LS

Запрещенные для домашней электрики ВВГ и ВВГнг

Возгорание электрической проводки

Кабель с безгалогеновой изоляцией ППГнг-HF

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

• P – предельно допустимая нагрузка в Вт;
• P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
• K – коэффициент одновременности;
• J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

• I – допустимая сила тока;
• P – предельно допустимая нагрузка в Вт;
• U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т. д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

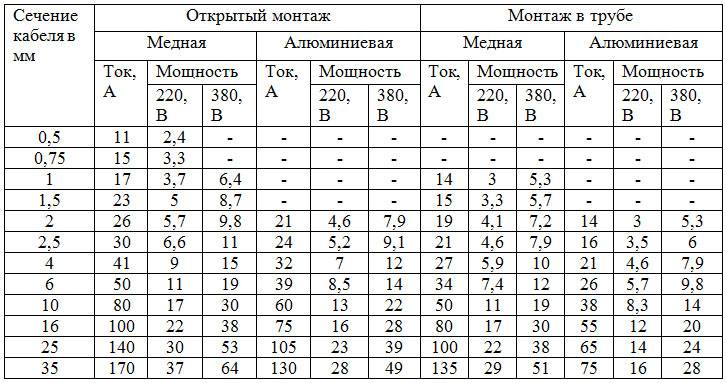

Расчет сечения обычных домашних проводов представлен в таблицах:

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

• ρ – удельное сопротивление металла, Ом*мм2/м;
• L – длина кабеля, м;
• S – сечение проводника в мм2;
• Uпад – напряжение падения, Вольт;
• I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье —

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

2020 NEC, раздел 300.25: Проводка, расположенная в выносных корпусах

2020 NEC, раздел 300.

25: Проводка, расположенная в выходящих корпусах

Национальный электротехнический кодекс 2020

Автор: Robert Key | 02 июня 2021 г.

Раздел 300.25 Кодекса NEC, Общие требования к методам и материалам проводки является новым для цикла Кодекса 2020 года. Этот раздел регулирует электропроводку, расположенную в корпусах с вертикальным выходом , также известных как лестничные башни. Лестничные башни имеют решающее значение, так как они позволяют людям, особенно тем, кто находится выше первого этажа, выбраться из здания в случае пожара. Когда жильцы входят на огнестойкую (отдельную) закрытую внутреннюю лестницу, они находятся в зоне, защищенной от огня в других частях здания, что позволяет им безопасно выйти. В ограждении лестницы обычно есть дверь, ведущая прямо наружу, поэтому обитателям не нужно повторно входить в горящее здание, чтобы спастись. Лестничные башни используются только для эвакуации. Например, складские помещения, механические помещения и электрические помещения входят в число мест, которым запрещено открывать выходное ограждение. Это ограничение служит для максимального увеличения времени эвакуации в случае пожара.

Новый раздел NEC 2020 запрещает установку любого метода электропроводки в ограждении выхода, отделенном от здания огнеупорной конструкцией, за исключением проводки, относящейся к оборудованию в ограждении выхода. Проводка должна быть одобрена компетентным органом.

Примеры разрешенной проводки

Некоторые разрешенные методы проводки включают:

• Проводка для освещения, установленного в выходном ограждении
• Проводка для обогревателей, предназначенная для предотвращения замерзания спринклерных труб
• Электропроводка, обслуживающая оборудование пожарной сигнализации, сертифицирована для размещения в выходном ограждении

Проходки для электропроводки ограничены тем, что необходимо, и огнеупорный материал, окружающий эти проходы, всегда необходим. Хотя может быть удобно размещать кабелепроводы на лестнице, это не разрешено кодексом NEC 2020 года.

Хотя этот раздел является новым для NEC, концепция не является таковой, поскольку проводка в этих корпусах уже давно регулируется другими техническими нормами. Новый раздел NEC отражает формулировку в NFPA 101, 9.0009 Кодекса безопасности жизнедеятельности

, а также в Международном строительном кодексе . Это важное дополнение к NEC, поскольку электрики, проектировщики и инспекторы могут не знать или не иметь доступа к этим другим кодам.

Вот как звучит новый раздел Кодекса в NEC 2020:

300.25 Ограждения выходов (лестничные башни)

• В тех случаях, когда требуется отделить ограждение выхода от здания, разрешены только методы электропроводки, обслуживающие оборудование. органом, имеющим юрисдикцию в отношении ограждения выхода, должно быть установлено внутри ограждения выхода.

Текст в разделе 1023.5 документа Международного строительного кодекса отражает эти требования и гласит:

• Проходы внутрь или через внутренние лестницы и пандусы запрещены, за исключением оборудования и воздуховодов, необходимых для независимой вентиляции или повышения давления, спринклерных труб.
  , стояки, кабельные каналы для систем связи пожарной охраны и кабельные каналы, обслуживающие внутреннюю выходную лестницу и пандус, заканчивающиеся стальным коробом площадью не более 16 квадратных дюймов (0,010 м2). Такие проникновения должны быть защищены в соответствии с Разделом 714.

Понятно, что все, что не является существенным для корпуса, должно быть опущено.

Этот раздел является логическим дополнением к NEC, поскольку требования относятся к проектировщикам, инспекторам и монтажникам, которым необходимо знать о запрете. Это ставит всех на одну и ту же страницу, информируя все стороны, участвующие в электрическом проектировании, сборке, установке и процессе проверки. Включив этот язык в NEC, можно избежать дорогостоящих и трудоемких ошибок при проектировании и установке.



47 CFR § 76.802 — Расположение кабеля в доме. | Электронный свод федеральных правил (e-CFR) | Закон США

§ 76.802 Распределение кабельной домашней проводки.

(a)

(1) При добровольном прекращении кабельного обслуживания абонентом в единичной установке оператор кабельной сети не должен демонтировать домашнюю кабельную проводку, если он не предоставляет абоненту возможность приобрести проводку по восстановительной стоимости. , и подписчик отказывается. Если абонент отказывается приобрести домашнюю кабельную проводку, оператор кабельной системы должен удалить домашнюю кабельную проводку в течение семи дней с момента принятия решения абонентом при нормальных условиях эксплуатации или не предпринимать последующих попыток удалить ее или ограничить ее использование.

(2) При добровольном прекращении кабельной услуги отдельным абонентом в многоблочной установке кабельный оператор не имеет права демонтировать домашнюю кабельную проводку, если: он не дает абоненту возможность приобрести проводку при замене расходы; абонент отказывается, и ни владелец MDU, ни альтернативный MVPD, если это разрешено владельцем MDU, не предоставили действующему поставщику разумного предварительного уведомления о том, что он приобретет кабельную домашнюю проводку в соответствии с этим разделом, если и когда абонент откажется.

Если оператор кабельной системы имеет право демонтировать домашнюю кабельную проводку, он должен удалить проводку в течение семи дней с момента принятия решения абонентом при нормальных условиях эксплуатации или не предпринимать последующих попыток удалить ее или ограничить ее использование.

(3) Стоимость кабельной домашней проводки должна основываться на стоимости замены одного фута проводки на стороне абонента в точке разграничения, умноженной на длину такой проводки в футах, и стоимости замены любой пассивной проводки. сплиттеры, расположенные на абонентской стороне точки разграничения.

(b) Во время первого телефонного звонка, когда абонент обращается к кабельному оператору с просьбой добровольно прекратить кабельное обслуживание, кабельный оператор, если он владеет домашней проводкой и намеревается удалить ее, должен сообщить абоненту:

(1) Кабельный оператор владеет домашней проводкой;

(2) Кабельный оператор намеревается удалить домашнюю электропроводку;

(3) Абонент имеет право приобрести домашнюю электропроводку; и

(4) Сколько будет стоить замена в расчете на фут и общая стоимость проводки (общая стоимость может основываться либо на фактической длине кабельной проводки, либо на фактическом количестве пассивных разветвителей на стороне клиента от точки разграничения , или его разумное приближение; в любом случае информация, необходимая для расчета общей стоимости, должна быть доступна для использования во время первого телефонного звонка).

(c) Если абонент добровольно прекращает кабельное обслуживание лично, применяются процедуры, изложенные в пункте (b) настоящего раздела.

(d) Если абонент запрашивает прекращение кабельного обслуживания в письменной форме, оператор обязан — если он желает удалить проводку — предпринять разумные усилия, чтобы связаться с абонентом до даты прекращения обслуживания и следовать установленным процедурам. пункт (b) настоящего раздела.

(e) Если кабельный оператор не соблюдает процедуры, описанные в параграфе (b) этого раздела, считается, что он немедленно отказался от любых и всех прав собственности на домашнюю электропроводку; таким образом, оператор не будет иметь права на компенсацию за проводку и не будет предпринимать последующих попыток удалить ее или ограничить ее использование.

(f) Если кабельный оператор придерживается процедур, описанных в параграфе (b) этого раздела, и в этот момент абонент соглашается приобрести проводку, фактическое право собственности на домашнюю проводку немедленно переходит к абоненту, и абоненту будет разрешено авторизовать конкурирующего поставщика услуг для подключения и использования домашней проводки.

(g) Если кабельный оператор придерживается процедур, описанных в пункте (b) этого раздела, и абонент просит дополнительное время для принятия решения о покупке домашней проводки, описанный период в семь (7) дней в пункте (б) этого раздела не будет запускаться до тех пор, пока абонент не откажется от покупки проводки; кроме того, абонент не может использовать проводку для подключения к альтернативному поставщику услуг до тех пор, пока абонент не уведомит оператора о том, желает ли абонент приобрести проводку.

(h) Если альтернативный поставщик услуг видеопрограммирования подключает свою проводку к домашней проводке до того, как действующий кабельный оператор прекратил предоставление услуг и перекрыл свою линию для предотвращения утечки сигнала, альтернативный поставщик услуг видеопрограммирования несет ответственность за обеспечение того, чтобы проводка действующего оператора надлежащим образом закрыта в соответствии с требованиями Комиссии по утечке сигнала. См. подраздел K (технические стандарты) правил Комиссии для службы кабельного телевидения (47 CFR 76. 605(a)(13) и 76.610–76.617).

(i) Если абонент прекращает кабельное обслуживание, но не будет использовать домашнюю проводку для получения другой альтернативной услуги видеопрограммирования, кабельный оператор должен надлежащим образом закрыть свою линию в соответствии с требованиями Комиссии по утечке сигнала. См. подраздел K (технические стандарты) правил Комиссии для службы кабельного телевидения (47 CFR 76.605(a)(13) и 76.610–76.617).

(j) Кабельным операторам запрещается использовать какие-либо доли собственности, которые они могут иметь в имуществе, расположенном на стороне абонента от демаркационной точки, таком как молдинги или трубопроводы, для предотвращения, воспрепятствования или любого другого вмешательства в право абонента использовать свою домашнюю проводку для получения альтернативной услуги. Кроме того, традиционные кабельные операторы должны принять разумные меры, находящиеся под их контролем, чтобы гарантировать, что альтернативный поставщик услуг имеет доступ к домашней проводке в точке разграничения.
