Электрическая схема: автоматические выключатели на схеме
Электрическая схема — дело, в котором сложно разобраться. Далеко не все люди, напрямую не связанные с электроникой и электрикой, знают, как обозначаются автоматические выключатели на электрических схемах.
В этом, по большому счету, нет ничего удивительного. Проблема в том, что даже специалисты порой, не знают, как это правильно сделать, поэтому и возникает путаница, недопонимание и некоторые сложности с практической точки зрения.

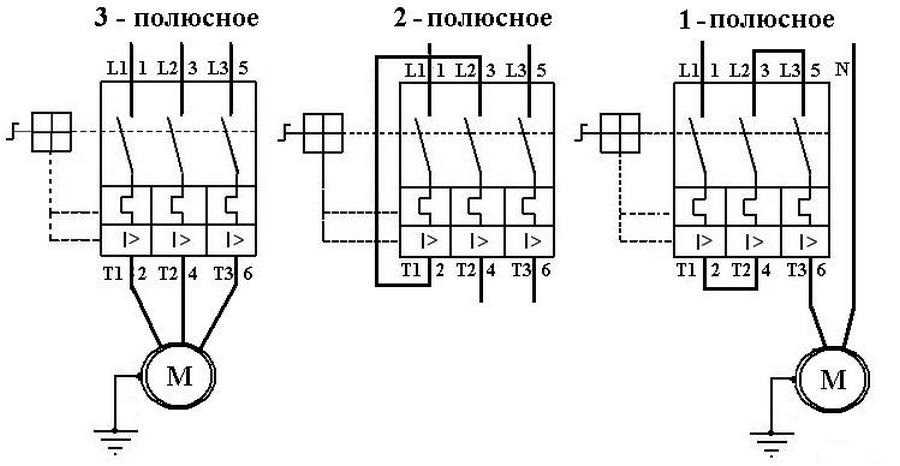

Графическое обозначение выключателя на электрической схеме
Безусловно, существует ГОСТ 2.755-87 ЕСКД, который регламентирует обозначение элементов на электрической схеме. Это важно, как и то, что значат буквы на автоматическом выключателе. Но четкого и однозначного определения того, как обозначаются автоматические выключатели, не существует.
По этой причине каждый инженер выполняет изображение, как ему хочется и подсказывает его профессиональное воображение. Хотя со временем появились некоторые стандарты и общие правила того, как на схеме обозначается автоматический выключатель. Их можно представить в виде таблицы.
В целом, необходимо внимательно изучать пояснения к схемам, если таковые присутствуют. Именно там разработчик конкретного проекта размещает условные графические обозначения и приводит к ним расшифровку.
Буквенное обозначение на электрической схеме
С практической точки зрения в отношении автоматических выключателей может стать именно буквенно-цифровое обозначение. Если в документе мы видим литеру «R», то всем понятно, что речь в данном случае будет идти о статической нагрузке, а «C» – конденсатор. Также автоматические устройства обозначаются двумя буквами, первая из которых «Q», а вторая обозначает конкретный тип прибора. Имеет смысл свести наиболее часто встречаемые обозначения автоматических устройств в единую таблицу.
Возможные последствия неправильной интерпретации обозначений на электрической схеме
Если неправильно прочитать, как на электрической схеме обозначается автоматический выключатель, то последствия могут быть самыми непредсказуемыми:
- Соединение нуля и заземляющей шины со всеми вытекающими в плане защиты.
- Отсутствие полнофазного подключения чревато ложными выключениями автомата. Самое интересное, что некоторые мастера сознательно используют неполнофазное подключение в целях экономии (используют то оборудование, которое есть). Это очень серьезное нарушение.
- Неправильный вывод проводников на розетку. В результате могут появляться все те же ложные отключения.
- Иногда вследствие ошибок соединяют вместе нули различных автоматов, в результате неконтролируемые отключения случаются достаточно часто.
- Нередки случаи, когда из-за неправильно прочитанной электрической схемы мастера перепутывают фазы и нули различных устройств со всеми вытекающими последствиями.
- Не стоит исключать ошибки в соблюдении полярности отдельных приборов. Это однозначно приводит неработоспособности схемы, а также выходу из строя отдельных компонентов.
В заключение стоит отметить следующее. Автоматы различных типов важны с практической точки зрения. И недопустимо игнорировать их применение в сетях электропитания.
Однако необходимо четко понимать, каким образом эти устройства обозначаются графически, не забывать изучать существующие пояснения к электрическим схемам.
Похожие статьи:
Принцип работы автоматического выключателя — схема подсоединения к сети и советы по выбору автомата (видео + 130 фото)
Автомат – один из видов электрических аппаратов защиты. Его главная задача – отключать и включать электрическую цепь. Благодаря этому, он предохраняет кабели, провода и электрические приборы от повреждений, которые могут возникнуть вследствие нештатного тока.
Если сказать кратко, автоматический выключатель выполняет две функции – коммутация и защита цепи. Давайте подробнее рассмотрим эти особенности.
Краткое содержимое статьи:
Разновидности автоматов
Конструктивно, данные устройства можно разделить на несколько видов, а точнее три. Различают воздушный автоматический выключатель, изделие в литом корпусе и модульный. Различные типы автоматических выключателей используются при разных условиях.
Первый вид распространен на промышленных объектах, где сила тока может достигать тысячу и более ампера. Литой корпус используется в различных диапазонах токов, а модульный знаком практически всем и применим в обычной квартире. Именно последние будем рассматривать детальнее.

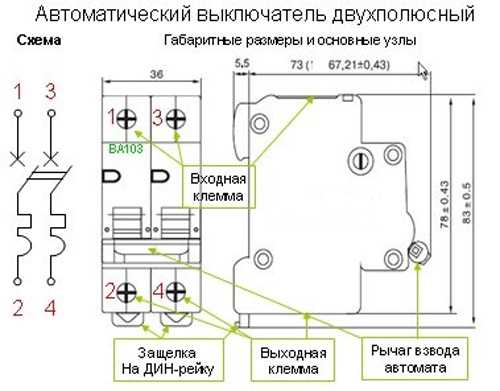

Конструктивные особенности
Конструкция автоматических выключателей является сложной – здесь объединено несколько элементов. Для корпуса автомата используются диэлектрические материалы. Передняя панель маркируется в зависимости от технических характеристик. Там обязательно указывается брэнд производителя и номер. Первое, на что обращают внимание – номинальный ток и характеристика времени-тока.
Задняя часть оснащено креплением и защелками для специальной реи. Она используется в электрических щитках, и для монтажа достаточно защелкнуть фиксатор.
Разобрав пластиковый корпус, можно рассмотреть устройство изделия. Рукоятка используется для включения и выключения тока в цепи. Также, внутри есть биметаллическая пластина, которая играет роль теплового расцепителя. Когда через неё проходит ток высокого значения, пластинка гнется и защищаемая цепь отключается.
Благодаря соленоиду выполняются функции электромагнитного расцепителя. Конструктивно, он представляет собой катушку с сердечником, обмотанным проволокой.
Когда в защищаемой цепи возникает короткое замыкание, катушка наводит магнитные потоки. Они, в свою очередь, перемещают сердечник, который отключает устройство. В современных моделях, этот процесс происходит за доли секунд.
Принцип работы
Как мы упоминали раньше, во время возникновения перегрузки, по цепи проходит ток, превышающий значение номинального. Благодаря биметаллической пластинке, которая изгибается от температуры, срабатывает устройство расцепления. Таким образом, перегруженная сеть разомкнута.
Время срабатывания зависит от того, какой номинальной ток выключателя, и чем больше, тем быстрее произойдет выключение.
Когда возникает короткое замыкание, показатели электрического тока мгновенно растут. Это приводит к тому, что в соленоиде перемещается сердечник, который в свою очередь «включает» расцепитель.
Таким образом, происходит размыкание силовых контактов, и как следствие, защищаемая цепь выключается. Благодаря почти мгновенному действию, удается спасти изоляцию на проводах, электроприборы и сам автомат.
Размыкание контактов приводит к возникновению электрической дуги. Её мощность зависит от тока. Эта дуга портит контакты, поэтому конструкция предусматривает определенную защиту от её воздействия. Когда возникло размыкание контактов, дуга направлена к дугогасительной камере, благодаря чему она затухает, и её негативное воздействие максимально нивелируется.
Заключение
Зная особенности автоматического выключателя и его принцип работы, вам будет легче подобрать необходимое устройство для своего дома или квартиры. Достоинства автомата заключается в том, что он грамотно выполняет функции защиты электрической цепи от внештатных ситуаций, вроде короткого замыкания или превышения допустимых значений тока.
Правильно установив и подключив выключатель, вы сможете не беспокоиться о сохранности проводки – об этом позаботиться устройство.
Фото автоматического выключателя
Вам понравилась статья? Поделитесь 😉
Описание автоматического выключателя
| Принцип работы
Вы когда-нибудь включали фен и вдруг бум… Половина вашего дома сейчас в темноте без электричества?! Затем вы подходите к ящику, где держите фонарики, и находите электрический распределительный щит, который обычно спрятан где-то за дверью или в вашем подвале, и вы находите один выключатель, который выглядит иначе, чем другие, и щелкаете им, и волшебным образом… у тебя снова свет! После этого вы знаете, что лучше не включать этот фен, когда все остальное подключено одновременно… но почему это?! Что на самом деле стало причиной того, что это произошло? Ну… сработал автоматический выключатель!
Сегодня мы рассмотрим, что такое автоматический выключатель, зачем он нужен и как он работает!
youtube.com/embed/SNBfppriDjc?feature=oembed» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»> Основная электрическая цепьЭлектрические устройства, машины и приборы окружают нас повсюду. Их всех объединяет то, что для работы им требуется электроэнергия. В очень упрощенном виде электрическую цепь можно изобразить следующим образом: электрический ток проходит от источника питания по токопроводящим проводам к объекту, который нуждается в нагрузке, например к двигателю вашего фена, и обратно к источнику питания. .
Основной автоматический выключательАвтоматический выключатель представляет собой электромеханическое устройство, предназначенное для защиты электрических установок, используемых в электрических распределительных щитах.
Он работает, прерывая электрический ток, когда он превышает расчетные ограничения, что предотвращает подачу энергии к нагрузкам и повреждение цепи.
Другими словами, если электрический ток, подаваемый от источника питания к вашему фену, превышает заданное значение для вашего автоматического выключателя, устройство сработает, прервав подачу тока.
Принцип работы автоматического выключателяПроще говоря, автоматический выключатель в основном работает как автоматический выключатель, который имеет базовое значение тока, отключая цепь, в которой он был установлен, всякий раз, когда это значение превышено!
Важно отметить, что для правильной работы автоматических выключателей необходимо безошибочное определение параметров цепи и составляющих ее компонентов!
Предохранитель изобретенияПервое упоминание об устройстве, отключающем ток из-за какой-то проблемы, датируется более 100 лет и было сделано в патенте Томаса Эдисона , изобретателя лампы накаливания.
В то время Эдисону нужен был способ защитить систему освещения, которую он продавал в большие города. Для этого он предложил устройство, защищающее сеть от возможных коротких замыканий и перегрузок, и назвал его предохранителем!
Предохранитель — это защитное устройство, используемое для защиты от перегрузки по току, короткого замыкания и перегрузки. Он состоит из трубки с металлическим сплавом внутри, обычно выводами, которые при перегрузке нагреваются и ломаются, предотвращая короткие замыкания!
При таком нагреве металлический сплав внутри предохранителя плавится, что приводит к прерыванию подачи питания в цепь. Чтобы снова работать, предохранитель должен быть заменен, что приводит к ненужному труду, затратам и перерывам!
Этот тупик был разрешен более чем 40 лет спустя изобретателем по имени Хьюго Стоц .
Изобретение автоматического выключателя В 1923 году компания Stotz выпустила на рынок первое компактное устройство, сочетающее в себе функции тепловой и магнитной защиты, произведенное в Мангейме, Германия. Это был первый коммерческий автоматический выключатель!
Он и его команда, ища идею замены предохранителя, разработали гениальное изобретение: устройство, которое имело компонент, который при нагревании сжимался и приводил в действие отключающий механизм, но при охлаждении мог снова включаться .
Вот и родился автоматический выключатель!
С тех пор компании постоянно совершенствовали эту технологию, и сегодня существует несколько моделей автоматических выключателей, таких как однополюсный , двухполюсный , трехполюсный и даже четырехполюсный автоматический выключатель !
Они используются во многих типах и размерах для использования в различных приложениях, от жилых до крупных промышленных систем.
Конструкция автоматического выключателя Теперь, чтобы понять, как работает автоматический выключатель, давайте сначала посмотрим на поперечное сечение устройства, на котором показаны основные части и конструкция автоматического выключателя.
Основной автоматический выключатель состоит из:
1) клеммы
2) неподвижный контакт
3) защелка
4) простой переключатель
5) электромагнит (медная катушка)
6) (и/или) биметаллическая полоса
7) другая клемма
3
3 Принципы отключения автоматического выключателя Этот автоматический выключатель имеет два различных принципа отключения для защиты цепи: Томас Эдисон!)
– исполнение защиты по принципу электромагнита , от короткого замыкания.
Давайте посмотрим, как они работают:
Когда автоматический выключатель находится во включенном положении, ток может течь от нижней клеммы через биметаллическую пластину к катушке электромагнита , к подвижному контакту , через стационарный контакт и выход на верхнюю клемму.
1) Тепловая защита В этом термомагнитном автоматическом выключателе тепловая и электромагнитная защита работают параллельно по принципу, аналогичному перемещению коммутационной тяги.![](//yato-tools.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Тепловая защита: биметаллическая пластина нагревается от тока.
Если ток в цепи превысит определенный уровень, полоска будет изгибаться, перемещая рычажный механизм переключателя и, следовательно, подвижный контакт, разрывая его соединение с неподвижным контактом, вызывая разрыв цепи.
2) Защита от короткого замыкания Параллельно с медной катушкой идет электромагнитная защита.
Электромагнит намагничивается, когда электричество проходит через клеммы. Чем больше ток, тем больше электромагнитная сила.
Когда ток достигает небезопасного уровня при прохождении через эту катушку, электромагнит становится достаточно сильным, чтобы сдвинуть внутри нее небольшую катушку, которая также сдвинет рычажный механизм переключателя, подвижный контакт, тем самым разорвав цепь.
В отличие от предохранителей, после устранения проблем, вызвавших срабатывание автоматического выключателя, вы можете переключить его обратно во включенное положение, и ваша цепь снова будет защищена.![](//yato-tools.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
На рынке представлено множество современных автоматических выключателей. Они могут быть гораздо более точными и могут двигаться на гораздо более высоких скоростях, однако они также намного дороже!
Резюме Подводя итог тому, что мы сегодня узнали:
– Автоматический выключатель – это защитное устройство. Его основная функция заключается в прерывании тока в условиях отказа или перегрузки, предотвращая серьезные повреждения.
— Автоматические выключатели, используемые в энергосистемах, бывают различных типов и размеров для различных применений, от жилых до крупных коммунальных и промышленных систем.
Миниатюрный автоматический выключатель содержит тепловую защиту, которая приведет к разрыву цепи в случае перегрева, и электромагнитную защиту из-за короткого замыкания.
– Автоматические выключатели являются важными устройствами в современном мире и важным элементом безопасности для вашего дома и многих других коммунальных и промышленных приложений!
