Схема для проверки тиристоров и симисторов: Схема для проверки тиристоров — Практическая электроника

Схема для проверки тиристоров — Практическая электроника

У каждого радиолюбителя должна быть своя маленькая лаборатория. Но что делать, если денег не хватает даже на простенькую паяльную станцию?  В этой статье пойдет речь о том, как же сделать из доступных радиоэлементов нехитрый приборчик для проверки тиристоров, который добавится в вашу копилку полезных устройств для радиолюбителя. Теперь вы уже точно будете знать, пробит ли ваш тиристор или все-так жив.

Схема для проверки тиристоров

Тиристор относится к классу диодо в. Его можно провери ть с помощью мультиметра, но если руки растут из нужного места, то конечно проще собрать приборчик для проверки. А вот и схемка:

Схема состоит из:

— трансформатора, который выдает нам на выходе 5-10 Вольт

— диод Д226, ну что было под рукой. Можно использовать любой маломощный.

— электролитический конденсатор на 1000 мкФ х 25 Вольт

— тумблер (S1) на три положения, одно из которых нейтрально (N)

— кнопочка с возвратом (S2)

— резистор на 47 Ом

— лампочка накаливания на 6,3 Вольта

Сборка и описание

Итак, начнем с того, что нам понадобится фольгированный текстолит. Я достал у себя в загашнике текстолит не первой свежести. Для того, чтобы не париться с разводкой элементов, травлением платы и еще различным геморроем, для простых схем я тупо нарезаю квадратики и делаю простейшую самопальную плату. Поверьте, так намного быстрее, если под рукой нет готовых китайских макетных плат. Для этого беру пилку по железу, железную линейку и выцарапываю неглубокие канавки:

Лишь бы не было меди между квадратиками. Кто-то умудряется делать специальные заточки из пилки по железу, но они мне не нравятся, так как быстро тупеют и их приходится затачивать.

Далее все это дело надо зашкурить мелкой шкуркой:

Следующим шагом подбираем трансформатор. Трансформатор подбираем таким образом, чтобы он выдавал переменное напряжение какого-либо значения от 5 и до 10 Вольт. У меня трансформатор на выходе вторичной обмотки выдает 12 Вольт. Пришлось отмотать половину витков со вторичной обмотки. Теперь он выдает 6 Вольт. Кто не знает как устроен трансформатор, можете прочитать в этой статье. Делаем отверстия под трансформатор, монтируем его на край нашей самопальной печатной платы и выводим на квадратики его выводы со вторичной обмотки. Для того, чтобы залудить квадратик, нам достаточно его чуточку проканифолить и добавить капельку припоя:

Примерно вот так выглядит трансформатор на плате:

А вот и законченная конструкция в сборе. Осталось только найти для нее подходящий корпус.

Как проверять  тиристоры

Схема работает следующим образом:

1)Цепляем проверяемый тиристор Т1 к проводам схемы.

2)Переключаем тумблер S1 с нейтральным положением на значок «~», нажимаем кнопочку S2.

3)Лампочка при нажатии загорается, при отпускании тухнет.

Таким образом мы проверили тиристор на переменном токе.

4)Далее ставим тумблер S1 в положение «=»

5)Нажимаем кнопку S2, лампочка зажигается, отпускаем кнопку S2, лампочка все равно продолжает гореть.

Так мы проверили тиристор на постоянном токе.

Если все операции прошли успешно, значит тиристор у нас в полном здравии.

А вот и видео, кому лень читать вышестоящий текст. Здесь я проверял тиристор КУ202Н.

Читатели мои дорогие, читайте дальше )) Выложил статью про LED, вы наверное даже не знали о нем столько!

Схема проверки тиристоров и симисторов

Перед тем как проверить тиристор или симистор мультиметром необходимо немного знать о работе этих элементов, чтобы правильно представлять сам процесс проверки. Если диод имеет только один p-n переход и два вывода, то тиристор имеет три p-n перехода и три вывода. Принцип работы тиристора схож с работой электромеханического реле. При подаче напряжения на катушку, контакты реле замыкаются и пропускают токи большой величины.


Поиск данных по Вашему запросу:

Схема проверки тиристоров и симисторов

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Пробник для тиристоров и симисторов
  • Симистор принцип работы
  • ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг
  • Простые способы проверки симисторов и тиристоров
  • Как проверить тиристор или симистор
  • Схема пробника для проверки симисторов и тиристоров
  • Как проверить тиристор?
  • Как проверить тиристор и симистор мультиметром
  • Два простых способа проверки симистора
  • Please turn JavaScript on and reload the page.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка тиристора.

Пробник для тиристоров и симисторов


В электронных схемах различных приборов довольно часто используются полупроводниковые устройства — симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать? В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей.

Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить. Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах. По сути, симистор является разновидностью тиристора. Тиристорами принято называть группу полупроводниковых приборов триодов , способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени.

Так создают условия работоспособности схемы в соответствии с ее функциями. Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении. Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом.

То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора — тока удержания. В открытом состоянии также работают по принципу диода. Симисторы — разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор. Запираемые тиристоры — тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений.

Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен. При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается. Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой.

Еще для проверки понадобится дополнительный источник питания.

В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В. Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора.

Контрольная лампа при этом гореть не должна. Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход. Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна.

Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно. Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей. Главная Инструменты Проверки мультиметром и тестером Два простых способа проверки симистора Два простых способа проверки симистора. Предыдущая новость. Оценка статьи:. Как измерить заземление мультиметром Как проверить генератор мультиметром Проверка блока питания компьютера мультиметром Проверка реле регуляторов с помощью тестера.


Симистор принцип работы

Проверить тиристор или симистор несколько сложнее. Здесь представлено описание схемы устройства, с помощью которого можно проверить и оценить основные параметры как тиристоров, так и симисторов. Прежде, чем приступить к описанию схемы испытателя, рассмотрим кратко, что же такое тиристор и симистор. Тиристор управляемый диод. В направлении запирания как и через обычный диод ток не протекает, так как на катоде отмеченном на схемах острием стрелки , относительно анода, напряжение имеет положительный знак.

[СКАЧАТЬ] Схемы для проверки тиристоров и симисторов PDF бесплатно или читать онлайн на планшете и смартфоне. Тестер проверки симистора и .

ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки. Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы он будет описан ниже. Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение. Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно см. А на рис.

Простые способы проверки симисторов и тиристоров

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки. Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы он будет описан ниже.

Пробник позволяет контролировать правильное функционирование симистора или тиристора.

Как проверить тиристор или симистор

Часто радио любители сталкиваются с такой проблемой, как проверить тиристор и симистор. Отдельно взятый транзистор можно проверить на функционирование с помощью простого аналогового омметра. Проверить тиристор или симистор несколько сложнее. Здесь представлено описание схемы устройства, с помощью которого можно проверить и оценить основные параметры как тиристоров, так и симисторов. Прежде, чем приступить к описанию схемы испытателя, рассмотрим кратко, что же такое тиристор и симистор. Тиристор — управляемый диод.

Схема пробника для проверки симисторов и тиристоров

Существует множество приборов и схем, в которых применяются тиристоры. Собирая обычный регулятор накала лампочки или схему зарядного устройства необходимо быть уверенным в том, что тиристор исправен. Сегодня мы расскажем о том, как проверить тиристор самым быстрым и простым способом. Наглядная проверка тиристора будет производиться с самым ходовым отечественным тиристором КУН. Такой метод подойдет для большинства тиристоров. Для самой простой проверки тиристора необходимо использовать схему, очень подобную той, которую использовали для проверки симистора.

Схема Измеритель (тестер), принципиальная схема которого представлена на 1, позволяет проверять только вышеназванные функции тиристоров и.

Как проверить тиристор?

Схема проверки тиристоров и симисторов

Содержание: Назначение и устройство Способы проверки С помощью мультиметра С помощью батарейки с лампочкой или светодиодом Другие способы проверки. Симисторы — это полупроводниковые полууправляемые ключи, которые открываются импульсом тока через управляющий электрод. Чтобы его закрыть нужно прервать ток в цепи или приложить обратное напряжение. По принципу действия они подобны аналогичны тиристорам.

Как проверить тиристор и симистор мультиметром

ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ СИМИСТОР?

Динисторы, тиристоры, симисторы представляют собой полупроводниковые приборы четырехслойной структуры р-п-р-п. Часто при пояснении принципа работы их изображают в виде соединенных между собой, как показано на рис. Как видно из рисунка, тиристор имеет три вывода: анод А , катод К и управляющий электрод УЭ. Напряжение, приложенное к р-n переходу одного из транзисторов, обеспечивает отпирание тиристора. Самая распространенная и характерная неисправность симисторов, тиристоров и динисторов это межэлектродный пробой — анод1-анод2, анод-катод, анод-управляющий электрод, катод управляющий электрод.

Здесь представлено описание схемы устройства, с помощью которого можно проверить и оценить основные параметры как тиристоров, так и симисторов. Тиристор — управляемый диод.

Два простых способа проверки симистора

Большинство тиристоров можно проверить с помощью лампочки и постоянного напряжения, способного ее засветить. Плюс подаем на анод, а лампочку минус соединяем с катодом тиристора см. Кратковременно соединив анод и управляющий вывод, открываем тиристор. Даже поссле рассоединения лампочка должна светиться. Для проверки тиристора в большинстве случаев достаточно энергии полуторавольтового питания мини-тестера в режиме «xl кОм». При кратковременном касании управляющего вывода подключенным к аноду щупом см.

Please turn JavaScript on and reload the page.

Запомнить меня. Developed in conjunction with Joomla extensions. Тиристоры и симисторы широко применяются в различных устройствах автоматики регуляторах мощности, коммутаторах и пр. Радиолюбители часто используют приборы, извлеченные из устаревшей радиоаппаратуры, и перед употреблением желательно удостовериться в их исправности.


Быстрые тесты тиристорных регуляторов



By Wayne Lemons

Тиристоры

стали популярными в качестве элементов управления как для бытового, так и для промышленного оборудования.

электронный редуктор. Тиристор является твердотельным эквивалентом газонаполненного тиратронная трубка. Он даже работает так же. Небольшое напряжение на затворе оказывается на тиристоре, и он продолжает проводить до тех пор, пока анодный ток не упадет ниже определенного значения.

Среди тиристорных устройств в схемах управления наиболее известны кремниевые выпрямитель (SCR) и TRIAC. Последний действует как (и изображен на диаграмме а) два тиристора, соединенные параллельно, но обращенные в противоположные стороны.


Рис. 1. SCR можно сравнить с токоблокирующим реле, которое остается включается после активации, затем размыкается при коротком замыкании удерживающей катушки вне.

Внутри цепи SCR

Внутри SCR содержит четыре чередующихся слоя кремния; два N-типа и два P-типа. SCR действует так же, как обычный кремниевый диод, за исключением того, что он вообще не будет проводить ток до тех пор, пока не будет подано небольшое активирующее напряжение. применяется к элементу затвора.

Положительное напряжение триггера (затвора) позволяет диоду проводить ток в прямое направление. Он продолжает проводить, даже когда напряжение на затворе устранен. Это действие можно сравнить с дверью с защелкой; защелка, после освобождения больше не может контролировать открытие и закрытие двери пока дверь не закроется. Чтобы отключить SCR, пропустите ток через оно должно быть уменьшено до низкого значения или до нуля. В то время диод SCR снова становится разомкнутой цепью, и только ворота имеют контроль.

Действие тиристора

можно в некотором роде сравнить с реле блокировки тока. Рис. 1. Замыкающий выключатель PB1 включает реле через катушку L1. При замкнутых контактах реле ток протекает как через нагрузку, так и через катушка L2. Магнетизм от L2 удерживает реле под напряжением, независимо от того, PB1 остается закрытым или открытым. Чтобы разблокировать реле, ток нагрузки можно уменьшить. до низкого значения, или PB2 может быть кратковременно нажат, чтобы закоротить L2.

На рис. 2 показан тиристор в цепи постоянного тока. В этом приложении его функция похоже на то, что изображено на рисунке 1. Ток затвора настолько мал, что может управлять даже сильноточным переключателем SCR с помощью небольшой слаботочной проводки.

При первой подаче постоянного напряжения SCR выглядит как разомкнутая цепь между анодом и катодом. Эффект тот же, что и при открытом выключателе. Предполагая его прямое напряжение пробоя (VBpp) и пиковое обратное напряжение (PRV) достаточно высоки, цепь SCR остается разомкнутой.

Однако на клемму затвора подается небольшой ток (замкнутым PB1) включает SCR. Сопротивление между анодом и катодом становится очень низким. Другими словами, SCR реагирует почти так же, как обычный кремний. диод. Поскольку переход катод-анод смещен в прямом направлении от постоянного тока источник, ток течет через тринистор к нагрузке. Как только это произойдет, ток нагрузки «держит» тринистор в проводимость. Любое изменение напряжения или тока затвора теперь не имеет никакого эффекта.

Чтобы остановить поток, ток через SCR должен быть каким-то образом уменьшен до точка, в которой анодного тока недостаточно для удержания тиристора во включенном состоянии. А временное короткое замыкание от анода к катоду, например, с помощью кнопки, разблокировать SCR. Он снова становится открытым переключателем.

Транзисторный регенеративный переключатель

Функция фиксации SCR является результатом внутренней структуры Слои кремния N и P. В некоторых промышленных системах управления используются транзисторы. подключены как защелки или регенеративные выключатели. Внутренняя работа таких схемы напоминают схемы в SCR-переключателях.

На рис. 3 показан один простой рекуперативный переключатель. Q1 — NPN-транзистор; Q2, ПНП. Этот каскад может управлять значительной мощностью при подходящем сильноточном транзистор выбран для Q2. Q1 должен быть достаточно большим, чтобы рассеять ток, потребляемый R3 и R4.

Сначала считайте, что ворота открыты. Ток не течет, несмотря на положительное напряжение подал заявку на Vcc. Это связано с тем, что смещение для Q1 исходит от коллектора. Q2 через R2. И наоборот, в коллекторной цепи возникает смещение для Q2. Q1. Поскольку ни один из транзисторов не проводит, ни один из них не имеет смещения.

Однако положительное напряжение, приложенное к клемме затвора даже на мгновение, инициирует ток в Q1. Ток эмиттер-коллектор в Q1 протекает через переход эмиттер-база транзистора Q2. Это смещение запускает ток, протекающий в Q2. Когда транзистор Q2 смещен, ток начинает течь через нагрузку. Положительный напряжение на коллекторе Q2 подается через резистор R2 на базу Q1. Q1 проводит еще больше. Поэтому почти мгновенно и Q1, и Q2 насыщаются, и полное напряжение Vcc достигает нагрузки.

Затвор больше не имеет управления, т. к. сохраняется положительное смещение через R2 оба транзистора в насыщении. Сцена заблокирована. Чтобы разблокировать ступени, как и в SCR, ток через цепи смещения должен быть уменьшен до точки, где напряжение на нагрузке (на коллекторе Q2) недостаточно, чтобы поддерживать смещение Q1 (через R2).

Как только Q1 перестает проводить, смещение для Q2 исчезает и прекращается проведение там тоже. Сцена разблокируется. Отпирающее действие может быть выполнено удалив или резко уменьшив Vcc, или заставив любой транзистор к нулевому смещению, например, с помощью мгновенной кнопки между основанием и эмиттер.

В отличие от SCR, этот рекуперативный переключатель также может быть отключен отрицательного импульса затвора, достаточного для мгновенного отключения транзистора Q1. Этот отрицательный импульс, однако, должен иметь значительно большую амплитуду, чем положительный импульс на затворе, необходимый для запирания.

Еще одна интересная особенность этого переключателя заключается в том, что он может кратковременным коротким замыканием Q1 или Q2 (коллектор-эмиттер). Также, благодаря своему усилению ступень легко срабатывает даже простым прикосновением на терминале ворот. Чтобы предотвратить ошибочное срабатывание, импеданс затвора должен быть как можно ниже. Некоторые разработчики шунтируют резистор (RS) между ворота и общие; и, если ожидается только управление постоянным током, проектировщик может добавьте конденсатор к общему от базы Q1.


Рис. 2. SCR в цепи постоянного тока не проводит ток до тех пор, пока напряжение затвора не изменится он включен, несмотря на прямое смещение катод-анод.


Рис. 3 Транзисторный рекуперативный переключатель во многом похож на SCR.

Значения резисторов типичны для Vcc от 6В до 12В.

Как SCR работает с переменным током

Падение напряжения постоянного тока на проводящем SCR обычно составляет менее 1В. Но SCR ведет себя как диод с переменным током, даже когда он полностью включен. Он проводит только на полупериодах вперед, как и обычный кремний. диод (рис. 4). Если устройство или нагрузка, которыми нужно управлять, работают удовлетворительно от импульсного постоянного тока, переменное управление (скорость двигателя, яркость лампы) может быть выполнено, а также вкл-выкл действия.

Рассмотрим, например, управление скоростью двигателя постоянного тока. Когда применяется переменный ток к SCR, он автоматически разблокируется 60 раз в секунду из-за обратная полярность. Если импульс затвора также получен из переменного линия, тиристор может срабатывать только в течение части каждой мощности. цикл. Это снижает эффективную мощность, подаваемую на нагрузку. в В случае двигателя ограничение средней мощности снижает скорость. Если лампа это нагрузка, при снижении мощности лампа тускнеет.

На рис. 5А показан простой способ защиты управления воротами от сети переменного тока. линия электропередачи. При малых значениях R затвор полностью включает тринистор и SCR работает как простой выпрямитель (форма волны 1). По мере увеличения R на затвор поступает меньший ток, поэтому тринистор не включается в начале цикла, но позже. Следовательно, SCR проводит ток только во время часть полупериода (форма волны 2). Меньше половины заявок мощность переменного тока достигает нагрузки.


Рис. 4. Стабильно включенный SCR дает одинаковый выходной сигнал. форма сигнала от переменного тока как обычный кремниевый диод.


Рис. 5—(A) SCR, управляемый переменным током, управляет питанием нагрузки. Форма волны 1 – полупериод, 2 – меньше полупериода, 3 – четверть периода применения Текущий. Эта схема ограничена диапазоном регулирования от 1/2 до 1/4. (90°) цикла. В B добавление конденсатора позволяет контролировать весь полупериод (180 град.).

При дальнейшем увеличении R возникает точка, в которой ворота включаются только в самом пике (точка 90°) каждого цикла переменного тока, и только оставшиеся четверть периода достигает нагрузки (форма волны 3). Увеличение сопротивления после этой точки SCR остается выключенным. Если ворота не получат достаточный ток для включения на пике, он просто остается выключенным во время нисходящий наклон синусоиды. Таким образом, ток вообще не идет на нагрузка.

В некоторых схемах управление под углом 90° может быть полезным или даже желательным.

Но для большинства операций управление на 180° работает лучше. К счастью, достаточно хорошее управление на 180° можно получить с помощью довольно простой схемы.

На рис. 5B показан один добавленный конденсатор. По сути, конденсатор требуется определенное время для зарядки через R. Ток затвора задерживается на постоянная времени R и C.

Запуск происходит позже в полупериоде, так как в определенный при установке R конденсатор затвора не будет достаточно заряжен, чтобы запускать ворота до некоторого момента после нисходящего наклона синуса волна достигла анода тиристора (форма волны 4). Таким образом, SCR может срабатывать только в течение небольшой части цикла.

Обеспечивает плавное управление от всего полупериода до практически ноль. Отсюда термин 180° control .

Диод в цепи затвора предотвращает попадание отрицательных импульсов ворота. Достаточно высокий отрицательный импульс может вызвать обрыв цепи. структура затвор-катод, что приводит к повреждению или неустойчивой работе. В некоторых SCR управляет, вместо него используется DIAC (обсуждается позже).

Иногда нагрузку помещают на катод тиристора, а не на анод, как на рис. 6. Это обеспечивает некоторую обратную связь по управлению скоростью двигателя. Так как вращающийся двигатель развивает определенную противо-ЭДС, скорость двигатель создает на катоде SCR пропорциональное смещение, которое необходимо преодолеть по напряжению запуска затвора. Это изменяет точку цикла переменного тока в который срабатывает SCR. Если двигатель замедляется, противоЭДС меньше и SCR срабатывает раньше. Обратное происходит, если двигатель ускоряется. Таким образом, смещение, создаваемое двигателем, имеет тенденцию удерживать стабильную скорость при изменении механические нагрузки на вал двигателя.

Резистор R1 и конденсатор C2 могут быть обнаружены в цепях SCR или TRIAC, управляющих индуктивная нагрузка. Их цель — интегрировать любое напряжение отдачи от индуктивности и предотвратить беспорядочное срабатывание SCR. SCR может также могут запускаться случайным образом переходными процессами, особенно если импеданс затвора высока или если импульсы помех достигают ворот. DIAC или неоновые лампы часто помещают в цепи затвора, чтобы предотвратить сигналы меньшее напряжение, чем у триггерного импульса от достижения затвора.

Многие мощные тиристоры имеют внутренний омический путь между затвор и катод, конструкция, которую иногда называют короткозамкнутым эмиттером. достигнутый таким образом низкий импеданс сводит к минимуму любую тенденцию к самосрабатыванию в цепи большой мощности.


Рис. 6. В некоторых регуляторах скорости двигатель может быть подключен к катодная цепь тиристора. R1 и C1 предотвращают самосрабатывание SCR из-за отдачи индуктивной нагрузки.

Рис. 7 Используйте диод для определения полярности напряжения, поступающего от выводов вашего омметра.

Тестирование SCR

Омметр может помочь вам найти наиболее неисправные тиристоры как внутри, так и вне схема. Распространенными проблемами являются короткие замыкания между анодом и катодом, обрывы и т. д. частый сбой срабатывания или невозможность удержания после срабатывания. Когда тестируя SCR, используйте диапазон Rx1 вашего VOM.

Вы должны знать о смещении выводов омметра. Красный лид омметра подключить к положительному напряжению внутри прибора, или к отрицательному? На рис. 7 показано, как проверить ваш глюкометр. Если основной или красный щуп вызывает проводимость при подключении к аноду, омметр называется прямой полярностью. Если черный или обычный провод на анод диода вызывает проводимость, как на рисунке 7B, омметр обратный полярность.

Вам также необходимо знать, является ли ваш омметр одним из самых чувствительные, которые используют только 1,5 В для шкалы омметра Rx1. Это недостаточно «мощности» омметра для проверки некоторых SCR.

Небольшой тиристор малой мощности обычно имеет диодные характеристики между затвор и катод. То есть омметр измеряет высокое сопротивление в одно направление и низкий, когда выводы омметра перепутаны. Однако, это не относится ко многим более крупным SCR. Почти все они показаны между затвор и катод имеют достаточно низкое внутреннее сопротивление, чтобы подавить любой ом метр, кроме самого сопротивления — обычно менее 15 Ом.

Отсутствие нормального SCR не должно приводить к тому, что показания между анодом и катодом меньше бесконечности по шкале Rx1. Полярность омметра не должна влиять на анодно-катодные показания.

То есть SCR должен считываться как открытый, если только он не закрыт.

Вот как проверить SCR на стробирование (срабатывание) и его способность держать. Подсоедините положительный провод омметра к анодной клемме SCR и отрицательный вывод к катоду, как на рис. 8. На мгновение защелкните перемычка между анодом и затвором тринистора. Омметр (Rx1) должен затем укажите прямое проведение. Начавшись, прямое проведение должно продолжаться даже после того, как перемычка ворот будет отсоединена. Чтобы остановить проводимость, отсоедините один провод омметра от клеммы SCR. Повторите тест.

На рис. 8 показана процедура для прямой и обратной поляризации. омметры. Если SCR срабатывает, но не удерживается при открытии ворот, не делайте вывод сразу, что SCR неисправен. Ток счетчика может недостаточно, чтобы удерживать SCR в проводимости. Для некоторых более крупных SCR может потребоваться ток удержания более 50 мА, хотя большинство из них выдерживает 25 мА или менее. Небольшим SCR требуется ток всего 1 мА или даже меньше.


Рисунок 8. Проверка SCR с помощью омметра любой полярности. Подсказка: Всегда затвор SCR от анодного напряжения.


Рис. 9. В качестве испытательного напряжения можно использовать любой источник питания от 6 В до 28 В. для тиристоров большей мощности, при условии, что лампа имеет такой же номинал и потребляет около 100мА.

Простая схема на рис. 9 иллюстрирует тестирование на соответствие «годен/не годен» больших SCR, для которых требуется больший ток удержания, чем для стандартного омметра. Любой удобный постоянный ток выше 6 В подходит, если у вас есть соответствующая лампа. лампа должна загореться на полную яркость при 100 мА или около того. Резистор не нужен в цепи затвора, так как анодное напряжение падает до менее 1 В, когда СКР срабатывает. Исправный SCR должен срабатывать при кратковременном контакте с выключателем-защелкой. Кнопка разблокировки мгновенно замыкает SCR, снижая ток удержания. до нуля, что отключает SCR. Последовательность испытаний должна быть повторена Пару раз.

Нечасто тиристоры тестируют нормально при низком напряжении постоянного тока, но работают неустойчиво при обычном напряжении цепи.

Это может даже привести к перегоранию предохранителей или автоматических выключателей.

Это может быть связано с превышением напряжения прямого отключения (VBOO). либо из-за неисправности SCR, либо из-за неправильной замены был выбран. При некотором критическом прямом напряжении любой SCR сработает автоматически, даже при нулевом напряжении на затворе. Любой импульс или переходный процесс, который на мгновение превышение этого напряжения может привести к срабатыванию SCR.

SCR можно проверить на прямое напряжение отключения, используя метод на рисунке 10 (или аналогичном). Для испытательных напряжений до 400 В или около того, резистор 10 кОм (5 Вт) ограничивает ток, достаточный для короткого цикла тестирование. Медленно увеличивайте напряжение источника питания постоянного тока, наблюдая за вольтметр. Когда фактическое значение VBOO будет достигнуто, SCR должен сработать, а вольтметр показания должны упасть почти до нуля.

Также можно определить пиковое обратное напряжение (PRV) тиристора по меняет местами выводы SCR и повторяет предыдущую последовательность.

Если питание отключено и открыт путь между анодом и катодом (возможно, удалив предохранитель или отключив один конец нагрузки), омметр и испытания низковольтных ламп становятся действительными во многих цепях SCR. Для большей Тем не менее, в целях безопасности отсоедините любые два провода тиристора перед началом испытаний. сделано или после того, как внутрисхемное тестирование окажется безрезультатным. Испытания на разрыв предпочтительно выполнять при отключенных всех трех проводах SCR. (другими словами, вне цепи).

TRIAC В основном, TRIAC состоит из двух SCR, соединенных параллельно, но соединенных между собой. в противоположной полярности. На рис. 11 показан эквивалент схемы и Символ симистора. Фактически, если цепи затвора были должным образом изолированы с помощью резисторы или диоды, два SCR могут быть подключены для переключения питания переменного тока так же, как TRIAC делает.

TRIAC имеет три контакта, как и SCR. Но, в отличие от SCR, симистор не имеет катодного вывода наружу. Вместо этого TRIAC выставляет две клеммы анода и клемма затвора. Аноды имеют маркировку Anode 1 и 2 или главный терминал (MT) 1 или 2.

На первый взгляд может показаться, что при использовании омметра TRIAC проверяет то же самое, что и SCR. Вы обнаружите низкое сопротивление (но без действия диода) между анодом 1 и ворота. Вы должны измерить высокое сопротивление между анодом 2 и затвором, и высокое сопротивление между двумя анодами.

Но есть существенная разница в работе. TRIAC, потому что он предназначен для двухполупериодного переключения переменного тока, может быть триггерным (затворным) положительным или отрицательным импульсом. SCR может быть активирован только по положительному напряжению.

На рис. 12 показано, как проверить симистор с помощью омметра. Отметим, что независимо полярности выводов измерителя, триггер затвора должен быть снят с анода 2 или основной терминал 2. Это доказывает, что симисторный вентиль может быть запущен любой полярности напряжения.


Рис. 10. Проверка напряжения отключения SCR. Для тестирования обратного пробоя, подключите положительный вывод питания к катоду SCR и отрицательному выводу к аноду.


Рис. 11. TRIAC работает как два SCR, включенных параллельно-противоположно.

Как и в случае SCR, более крупные TRIAC могут не «держаться» при тестировании с омметр. Схема на рис. 9 может быть изменена для проверки этих симисторов. Просто добавьте реверсивный переключатель, как показано на рис. 13. можно использовать напряжение (6 В или более) с соответствующей лампой.

Симисторы, как и тиристоры, иногда выходят из строя из-за смещения пробоя вольтовая характеристика (или из-за неправильной замены). Такой сбои не проявляются при низковольтных испытаниях. Испытания на разрыв на рис. 10 работают как для TRIAC, так и для SCR. Но с симисторами тесты должны быть сделаны в обе стороны; обмен полярностями между MT1 и MT2, просто чтобы убедиться, что устройство срабатывает в обоих направлениях.

Симисторы используются в многочисленных цепях управления нагревателями, освещением, двигателями, и даже мощные трехфазные двигатели. Они подходят для любого другого нагрузка, требующая включения/выключения или управления переменной мощностью с удаленной точки. На рис. 14 показана простая схема управления двигателем с использованием симистора. Варьируется потенциометр управления скоростью включает переключатель TRIAC для всех или некоторых части цикла таким же образом, как описано для SCR. Но где SCR контролирует только полупериод, TRIAC контролирует оба полупериода, обеспечивая контроль на 360° от нуля до полной мощности.

DIAC в цепи затвора на рис. 14 представляет собой тип тиристора, не имеет собственных ворот. Он предназначен для разрушения и проведения приложение либо положительного, либо отрицательного напряжения определенного заданного амплитуда. Имеются коммерческие DIAC с рейтингом разрыва от примерно от 7В до 30В. После пробоя напряжение должно немного упасть. количество до того, как ток перестанет течь.

Это можно сравнить с неоновой лампой, которая обычно загорается при напряжении 60 В, но затем остается включенным до тех пор, пока приложенное напряжение не упадет примерно до 50 В.

Иногда в цепи затвора ставятся неоновые лампы, а не DIAC. симисторов. В любом случае повышается равномерность срабатывания.

DIAC можно проверить с помощью напряжения постоянного тока и ограничительного резистора, как в Рисунок 10. Затем измените напряжение, чтобы увидеть, что прорыв происходит примерно при одинаковое напряжение для обеих полярностей. Или можно подать переменное напряжение и точка пробоя, отслеживаемая на осциллографе, как показано на рис. 15. Независимо от того, тестируется ли он постоянным или переменным током, точка пробоя как в положительном, так и в отрицательные направления должны быть в пределах 5% друг от друга.


Рис. 12. После проверки симистора с помощью описанной выше процедуры поменяйте местами омметра и снова выполните те же тесты, чтобы проверить работу в обеих полярностях. Необходимо использовать шкалу омметра Rx1, чтобы обеспечить достаточную удерживающий ток.

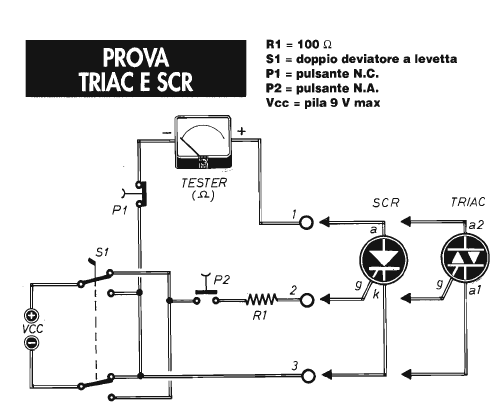

Рис. 13. Для проверки как TRIAC, так и SCR добавьте переключатель DPDT. Тест все симисторы в обоих положениях.


Рис. 14. Практический регулятор скорости двигателя типа TRIAC должен иметь дроссель и конденсаторы для подавления радиопомех.


Рис. 15. Проверка DIAC с помощью переменного тока и осциллографа может не выявить дисбаланс. если не используется связь прицела постоянного тока.

Короткое замыкание DIAC можно обнаружить с помощью омметра. Но для подозреваемого открытый DIAC, необходимо более высокое испытание постоянного или переменного тока. В редких случаях преждевременное пробой DIAC происходит либо в положительном, либо в отрицательном направлении. Иногда это может иметь незначительное влияние или не влиять на работу схемы. В других цепи это может вызвать пограничную проблему, которую трудно диагностировать. DIAC вызывает подозрение, когда подаваемая мощность беспорядочно изменяется в настройки низкого энергопотребления или если изменилась калибровка шкалы контроллера, или когда есть какие-либо признаки нелинейного управления.

КВАДРАК

В некоторых конструкциях контроллеров вы можете найти устройство под названием QUADRAC. Это TRIAC со встроенным вентилем DIAC. Для тестирования QUADRAC требуется достаточное напряжение затвора для преодоления внутреннего барьера DIAC от 7-В до 28-В или около того. В остальном тестирование сравнимо с тестированием TRIAC.

Краткие советы по тестированию По большому счету, прерывистая утечка или прорыв вызывают лишь небольшой процент отказов SCR, DIAC или TRIAC. Этот повезло, потому что делает простые процедуры устранения неисправностей эффективными и обычно надежный.

Если эти устройства прямого управления проверяются нормально, то проблема в вероятно, в каскадах транзисторов или ИС, которые управляют схемой затвора. Вина также может существовать в нагрузке или в цепи питания. Иногда дефект не сложнее грязного потенциометра или реостата который вносит разрывы, создает переходные процессы и вызывает неустойчивые срабатывание; новый горшок — это лекарство.

Измененные значения резистора могут уменьшить точку срабатывания или импульс себя до некоторого предельного значения.

Обычно амплитуды запускающих импульсов затворов SCR или TRIAC более чем достаточны.
