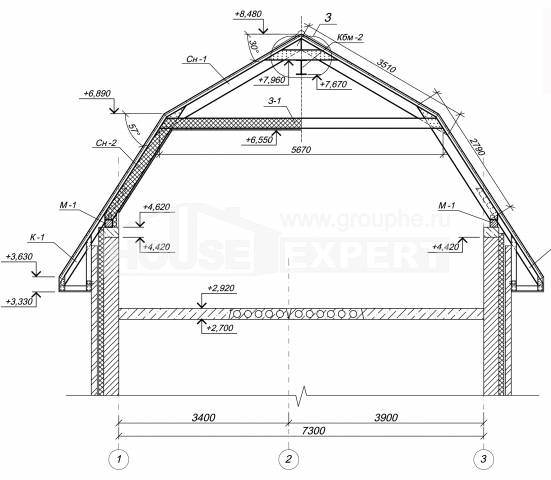

Схема мансарды: Мансардная крыша своими руками: этапы изготовления и строительства

Содержание

Четырехскатная мансарда и пирамидальная кровя в доме [47 ФОТО], устройство 4 скатной крыши мансардного этажа, ВИДЕО по монтажу своими руками, схемы и чертежи.

При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы, уклона скатов, площади крыши и количества необходимых для ее строительства материалов.

Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардные крыши бывают:

  1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
  2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
  3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
  4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;
Шатровая мансардная крыша устраивается в квадратных домах
  1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
  2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
  3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.
Под мансарду может быть переоборудована крыша любой конструкции

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#e5fec3″]Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.[/su_highlight]

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#d3e8fe»]Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы. [/su_highlight]

Как сделать ломаную двускатную мансардную крышу самостоятельно

Двухскатная ломаная мансардная крыша своими руками возводится поэтапно. Сначала выполняется

Расчет необходимых материалов

Узнать площадь двухскатной ломаной кровли можно путем сложения площадей всех четырех скатов. Таким образом несложно определить сколько квадратных метров кровельного материала, а также паро- и гидроизоляционной пленки необходимо.

Что касается утеплителя, то его толщина для устройства жилой мансарды должна составлять хотя бы 20 см. Если она меньше, материал придется устанавливать в два слоя. То есть площадь кровли необходимо будет умножить на два.

Выполнив расчеты и заказав все необходимые материалы можно начинать возводить каркас мансардной крыши. Угол наклона нижних стропил обычно составляет 60гр, верхних – 15-20гр.

Мансардная крыша. Фото двухскатной ломаной кровли

Установка мауэрлата

Мауэрлатом деревянного дома служит верхний венец (бревенчатый или брусчатый). В сооружениях другого типа установка этого элемента выполняется отдельно. В верхнюю часть бетонных стен еще на этапе из возведения заливаются шпильки или анкера (шаг не менее 2 метров). На них и крепится мауэрлат. К кирпичным стенам брус (сечением не менее 150 мм) можно закрепить скобами.

Мауэрлат крепится к стене на анкерные болты

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Предварительно под мауэрлатом устраивают гидроизоляцию, простелив верхнюю часть стен рубероидом в два слоя.[/su_highlight]

Балки перекрытия

Продолжают строительство мансардной крыши установкой балок перекрытия. Делают их обычно из бруса толщиной 200 мм. Уложены они могут быть как на мауэрлат, так и в предварительно устроенные в стенах карманы. Сначала кладут крайние балки, выравнивая их по уровню. Далее между ними протягивают шнур и по нему устанавливают промежуточные. При укладке в карманы, концы балок обязательно следует промазать битумной мастикой и обернуть двумя слоями рубероида.

Балки перекрытия мансардной крыши могут быть уложены на мауэрлат

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#e5fec3″]Наиболее удобным шагом между балками считается шаг в 60 см. В этом случае в последующем плиты утеплителя можно будет уложить без подрезки.[/su_highlight]

Стропильная система

Вопрос о том, как построить мансардную крышу упирается по большей мере в возведение надежной стропильной системы. На каждую балку строго вертикально устанавливается стойка (брус сечением 150мм). Далее монтируют прогоны (доска 50х150мм). На прогоны нужно будет наложить ригеля (доска 50х200мм). Все эти элементы — стойки, прогоны и ригеля, образуют параллелепипед, служащий каркасом собственно жилой комнаты на мансарде.

Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила.

Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.

Стропильная система мансардной крыши

Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.

Обрешетка

Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная.

Обрешетка мансардной крыши может быть сплошной или разреженной

Гидроизоляция и монтаж кровельного материала

Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал.

Кровельный материал монтируется поверх гидроизоляционной пленки

[su_label type=»info»]Важно:[/su_label] [su_highlight background=»#d3e8fe»]При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.[/su_highlight]

Утепление

При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри. После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам.

Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами

[su_label type=»warning»]На заметку:[/su_label] [su_highlight background=»#fdffcd»]Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.[/su_highlight]

Пароизоляция и обшивка

Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой.

Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.[su_youtube url=»http://www.youtube.com/watch?v=vB0n1FXAP-U»]

Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.

Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?



В большинстве случаев загородный дом строят с мансардой (мансардным этажом). Популярность такой конструкции крыш выглядит вполне логично, учитывая законодательно установленные ограничения по этажности (частный дом должен быть не выше 3-х этажей), а также значительную экономию на материалах для стен (стоимость квадратного метра кровли значительно дешевле м2 кирпича или бетонного блока).

Существует большая разновидность как типов мансардных крыш, так и используемых кровельных материалов. В этой статье мы разберем особенности конструкции крыш в частных домах и какие существуют виды мансард.

Крыша мансардного типа позволяет решить многие задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.


Комбинация скатов, направленных в разные стороны дает очень необычный эффект.
Точно такой дом вы не назовете обычным

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.


Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.


Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?


Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.



Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.


Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.


Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними


Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.


Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.


Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).


Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.


Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает.


Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойк

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.


Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.


Стропильная система вальмовой мансардной крыш

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.


Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.


Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.


Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.


Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.


Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.


Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.


Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.


«Г» образная односкатная мансардная крыша

Мансарда в доме - что это такое, мансарда это этаж или нет, квартиры с мансардой: плюсы и минусы

Помогают сэкономить стройматериалы. За счет мансарды нагрузка на фундамент практически не увеличивается, поэтому не нужно дополнительно вкладывать в основание. При строительстве здания со скатной крышей дополнительное пространство под кровлей образуется в любом случае, поэтому рациональнее его использовать под жилье.

Улучшают внешний вид здания. За счет мансарды индивидуальные коттеджи выглядят более объемно, а многоквартирные дома напоминают застройку европейских городов. Разные размеры и расположение скатов кровли позволяет спроектировать здание, которое не будет похожим на другие. Благодаря разнообразию форм и конструкции мансардные этажи можно увидеть в городской, загородной и дворцовой архитектуре.

Снижают расходы при эксплуатации здания. Например, снижают теплопотери в холодное время, потому что крыша дополнительно утеплена.

Позволяют сделать нестандартный дизайн интерьера. За счет наклонных стен, потолка-крыши, мансардных окон и балконов помещение можно оформить нестандартно. Если опорные балки и кровля металлические, дизайнеры обустраивают интерьер в стиле лофт, если стропила деревянные — выбирают классические решения.

Особенности мансард

🔸 Меньшая полезная площадь по сравнению с полноценным этажом равной длины и ширины.

🔸 Из-за наклона кровли пространство возле стен сложнее использовать: шкафы нужно изготавливать под заказ или ставить их не вплотную к стене.

🔸 Неодинаковая высота потоков. Могут возникать неудобства при передвижении жильцов.

🔸 Повышенные требования к внутренней отделке. Стены и потолок в мансардном помещении — эта крыша, через которую проходят значительные теплопотери из жилья и может просачиваться атмосферная влага. Чтобы микроклимат в комнатах под кровлей был благоприятным, стены и потолки утепляют, прокладывают дополнительный гидроизоляционный слой и проводят шумоизоляцию, чтобы жильцам не мешал стук дождя или птицы.

🔸 Возможен недостаток природного освещения, проблемы с отоплением и вентиляцией. Такие проблемы в большинстве случаев связаны с недочетами при проектировании или недостаточным бюджетом строительства, потому что, например, обустройство окон в крыше стоит дорого.

🔸 Психологические аспекты. По мнению психологов, если долго находиться в комнате с наклоненными внутрь стенами, может возникнуть ощущение тревожности.

Почему в некоторых случаях лучше оставить чердак нежилым

На чердаке без перегородок и внутренней отделки лучше циркулирует воздух, опорные элементы меньше гниют и ржавеют. При обустройстве мансарды срок службы стропильной системы сокращается, а для ее замены и реконструкции нужно больше усилий — из-за демонтажа обшивки. В целом, мансардный этаж увеличивает расходы на эксплуатацию и плановый ремонт дома, поэтому иногда лучше использовать чердак как техэтаж.

В каких случаях можно использовать чердачное помещение под жилье

Несмотря на то, что при строительстве скатной крыши под ней всегда образуется дополнительное пространство, его не всегда можно использовать под жилье. Так, комнаты или квартиру в мансарде можно обустроить при нескольких условиях:

✅ высота кровли в самой высокой ее точке больше 2,4 м;

✅ стропильные балки не мешают передвижению — расположены высоко, не пересекают помещение по диагонали или по середине его высоты;

✅ перекрытие выдержит жильцов, мебель, технику и предметы интерьера, а кровельные балки — нагрузку от дополнительных стройматериалов при утеплении и отделке.

Эти особенности конструкции лучше предусмотреть на этапе проектирования. Если желание или необходимость сделать жилую мансарду появилось уже после постройки дома, методы реконструкции будут зависеть от параметров и особенностей здания. При этом стоит выбрать легкие материалы и конструктивные решения, чтобы не увеличивать нагрузку на стены и фундамент дома.

Особенности проектирования

🔹 Планировка мансарды во многом зависит от планировки и технических характеристик здания, потому что основывается на несущей способности стен, фундамента, расположении перегородок и инженерных систем на нижнем этаже.

🔹 По правилам, боковые стены делают выше 1,6 м. Если жилой этаж обустраивают при реконструкции старой кровли, за низкими боковыми стенками чаще всего размещают небольшие кладовые. При проектировании нового коттеджа высота стен, обычно, больше 1,8 м.

🔹 Согласно СНиП, в каждом жилом помещении мансарды потолки ниже 2,5 метра должны занимать не больше половины площади помещения.

🔹 При разработке проекта и выборе материалов учитывают множество факторов: климат в регионе, назначение помещения, способ обогрева.

🔹 Для хорошего природного освещения площадь окон должна составлять ⅛ площади пола.

🔹 Делать полноценный санузел в мансарде дорого — это требует дополнительного укрепления чердачного перекрытия, что невыгодно при строительстве частного дома. Обычно обустраивают только дополнительный туалет или не делают санузел вовсе. Если мансардный этаж находится в многоквартирном доме с бетонными перекрытиями, таких проблем не возникает.

Особенности конструкции

Опорные элементы. Опорная часть конструкции включает несущие стропила кровли и чердачное перекрытие. Опорные элементы могут быть металлическими, деревянными или железобетонными. В каждом случае при проектировании рассчитывают максимально допустимые нагрузки, с учетом которых устанавливают размеры опорных элементов. Использование деревянных стропил учитывают при расчете огнестойкости и пожарной безопасности здания.

Границы. Мансарда может занимать всю крышу, или только ее часть. В большинстве случаев границы мансардного этажа проходят по периметру здания, но иногда чердак может нависать.

Диаграмма

- Википедия

Ein Diagramm (von altgriechisch διάγραμμα diágramma «geometrische Figur, Umriss»), genannt auch (grafisches) Schaubild , [1] Date, o0009. Je nach der Zielsetzung des Diagramms werden höchst unterschiedliche Typen eingesetzt. Die Bandbreite von bildhaften Elementen bis rein abstrakten Gebilden ist dabei sehr groß.

Im Unterschied zum Piktogramm (oder Bildsymbol) wird mit Hilfe eines Diagramms vor allm versucht, einen Zusammenhang zu verdeutlichen, während ein Piktogramm nur für eine gezielte Information steht.Diagramme sind zudem oft codiert, был bedeutet, dass man mit Hilfe seines Vorwissens ein Diagramm analysieren muss, um es verstehen zu können, während ein Piktogramm durch seinen ikonischen (bildlichen) Charakä unmittelbar istlichbar. Allerdings können Diagramme durchaus Piktogramme enthalten.

Diagramme können в Tabellenkalkulationsprogrammen erstellt werden.

Die Nutzung von Diagrammen ist seit der Antike bekannt. So wurden Graphen zur Darstellung von Verwandtschaftsbeziehungen, Religiösen Gedanken oder rechtlichen Beziehungen genützt.Aber auch Diagramme zur Darstellung von Tonsystemen in musiktheoretischen Handschriften sind schon früh nachgewiesen. [3]

Achsendiagramme dienen zur Veranschaulichung der Zusammenhänge zwischen voneinander abhängigen Werten oder Messgrößen в einem Koordinatensystem.

  • Punktdiagramm: Zwei aufeinander normal (senkrecht) stehende Koordinatenachsen spannen eine Fläche auf, in die Wertepaare als Punkte (Kreuze, Kreise) eingetragen werden; allgemeiner und in der Statistik auch Streudiagramm.
    • Blasendiagramm: Eine Erweiterung des Punktdiagramms um die Darstellung eines weiteren Merkmals durch die Größe einer Blase.
  • Линейная диаграмма: Die Punkte werden miteinander durch Linien (Geraden, Kurven) verbunden; ist die Fläche zwischen Achse und Linie ausgefüllt, spricht man von einem Flächendiagramm.
  • Säulendiagramm: Der Abstand zwischen Abszissenachse und Datenpunkt wird mit einer senkrecht auf der Achse stehenden Linie oder rechteckigen Fläche dargestellt.
    • Balkendiagramm: Ähnlich dem Säulendiagramm, Allerdings mit waagerechter Darstellung.
  • Liniendiagramm (bei erkennbarer Gesetzmäßigkeit)

  • Liniendiagramm (bei streuenden Werten)

  • Kreisdiagramm: Sind die Einzelwerte Teile eines Ganzen, so kann man die Werte in Form von Kreissektoren zeichnen, um die Größenverhältnisse ihrer Anteile darzustellen.
    • Tortendiagramm / Kuchendiagramm: Eine Variante des Kreisdiagramms mit perspektivischer Darstellung eines flachen Kreiszylinders.
    • Ringdiagramm: Eine Variante des Kreisdiagramms; im Unterschied zu diesen können aber mehrere Datenreihen (zum Beispiel mehrere Monate) ювелирные изделия в einem eigenen Ring dargestellt werden.
  • Netzdiagramm: Bei größeren Datenreihen wird für jeden Wert eine Achse gezeichnet, und die Achsen werden gleichmäßig auf 360 ° um den Nullpunkt verteilt; die Werte werden dann auf den Achsen angetragen und miteinander durch Geraden verbunden, wodurch eine an ein Spinnennetz erinnernde Form entsteht.
  • Zeigerdiagramm: Zeigt eine Abhängigkeit nach Betrag und Winkel an und wird meist zur Darstellung von komplexen Zahlen oder von Größen in der Wechselstromtechnik verwendet.
  • Smith-Diagramm: Wird zur einfachen grafischen Berechnung von 1 / x verwendet. Es entspricht einer Projektion aus dem Liniendiagramm für komplexe, отображать позитивный Werte в eine Kreisform.
  • Gantt-Diagramm: Ein Gantt-Diagramm oder Balkenplan ist ein nach dem Unternehmensberater Henry L. Gantt (1861–1919) benanntes Instrument des Projektmanagements, das die zeitliche Abfolge von Aktivitäten, графическое представление.
  • Диаграмма Парето: Das Pareto-Diagramm zeigt Gruppen nach ihrer Bedeutung geordnet. Siehe auch ABC-Analyze.

Darstellung von multivariaten Funktionen f , die von mehreren Variablen abhängen:

  • Orthogonale 3D-Darstellung: Darstellung der Punktetripel (x, y, f (x, y)) durch Parallelprojektion.
  • Kurvenschar, Kennlinienfeld: Darstellung durch mehrere Kurven, bei denen eine der Variablen unveränderlich, ein (Параметр) ист.
  • Höhenliniendiagramm: Punkte (x, y) mit gleichem Funktionswert f (x, y) werden zu ausgewählten Werten in einem Koordinatensystem wie Höhenlinien in einer Landkarte ange.
  • Heatmap : Punkten (x, y) in gleichem Funktionswertintervall f (x, y) werden gleiche Farben zugeordnet.
  • Dreiecksdiagramm: Jedem Punkt im gleichseitigen Dreieck werden durch Parallelen zu den Seiten drei Werte an den Rändern / Achsen zugeordnet, die zusammen einen konstanten Wert (in der Regel 100%) ergeben.
  • Orthogonale 3D-Darstellung

  • Höhenlinien in Einer Karte

  • Dreiecksdiagramm der Erstarrungstemperatur einer ternären Metalllegierung

In diesem Diagrammtyp geht es um Objekte und deren Beziehungen untereinander.Den Mathematischen Unterbau bildet die Graphentheorie.

Zu dieser Kategorie gehören demnach auch Diagramme, die zur Veranschaulichung von Strukturen, beispielsweise Organisationsstrukturen (Organisationsdiagramme, kurz Organigramme), Verwandtschaftsbeziehungen (Unddammbaumstruid.

Die Sankey-Diagramme zählen zu den gerichteten Graphen. Sie stellen über die Breite der Pfeile zusätzliche Informationen dar.

Schnittmengen

Ein Mengendiagramm auch Venn-Diagramm genannt veranschaulicht vor allem Beziehungen von Mengen zueinander. So können sich diese zum Beispiel beinhalten oder überlappen, было eine Teilmenge oder eine Schnittmenge bedeuten würde. Meistens werden die Mengen als Kreise oder Ellipsen dargestellt.

Диаграмма JFK-Flughafens Нью-Йорк

Eine figürliche Darstellung ist meist eine schematische Zeichnung eines realen Objekts mit dem Zweck, einen bestimmten Sachverhalt zu erklären.Es werden aber auch Фотографии, как Grundlage verwendet, все виды аллергии mit zeichnerischen Mitteln und Piktogrammen (wie Pfeilen, Nummerierungen…) versehen werden.

Diese Art der Darstellung wird im gleichen Maße Illustration oder technische Zeichnung genannt. Die Fläche, in der diese Darstellung erfolgt, wird entsprechend auch Zeichenebene genannt. Die Abgrenzung der Bezeichnungen ist in der deutschen Sprache nicht klar. Es lassen sich aber Tendenzenablesen. Diagramm wird eher für schematische, Illustration eher für künstlerische und technische Zeichnung eher für maßstäbliche Darstellungen verwendet.

Kartografische Diagramme werden z. B. bei der Darstellung von Erdschichten oder Höhenlagen eingesetzt, aber auch als Stadtplan oder Ähnliches.

In den USA muss für jeden Flughafen, der einen Tower hat, ein Схема аэропорта erstellt und über die FAA publiziert werden. Diese Diagramme werden alle 28 Tage aktualisiert. Als Beispiel ist hier das Diagramm des John F. Kennedy International Airport в Нью-Йорке zu sehen (zur Legende siehe Abkürzungen / Luftfahrt).

Technik [Bearbeiten | Quelltext Bearbeiten]

Abläufe в Produktionsanlagen werden mittels Prozessdiagramm или Ablaufplan dargestellt.Dieser enthält alle Maschinen und Leitungen in einer schematischen, ikonisierten Darstellung. Spezielle (genormte und nicht genormte) Символ machen es möglich, den Plan einer Fabrik oder Produktionsanlage zu «lesen». Beispiele hierfür sind das Reinigungsdiagramm und das Vermahlungsdiagramm einer Mühle.

Weitere typische Diagrammtypen in der Technik sind der Schaltplan in der Elektronik sowie das Verfahrensfließschema und das Rohrleitungs- und Instrumentierungsfließschema im verfahrenstechnischen Anlagenbau. Letztere beiden Fließbilder соответствует стандарту EN ISO 10628 genormt.

Physik [Bearbeiten | Quelltext Bearbeiten]

Im Bereich der Physik gibt es einige spezielle Диаграмма:

Finanzwesen [Bearbeiten | Quelltext Bearbeiten]

Besondere Diagramme finden sich auch bei der Chartanalyse an der Börse, wobei die Diagramme hier als Charts bezeichnet werden. Ein Zeit-Kosten-Fortschritts-Diagramm zeigt den aktuellen Stand der Kosten, der geplanten Termine sowie den Projektfortschritt, um so auf eventuelle Abweichungen aufmerksam zu machen.

Информатика [Bearbeiten | Quelltext Bearbeiten]

Diagramme können aber auch dazu dienen, Abläufe übersichtlich und logisch darzustellen (Ablaufdiagramme). Dies ist insbesondere in der Informatik wichtig (siehe Unified Modeling Language). Die bekanntesten Darstellungsformen sind hier das Flussdiagramm und das Struktogramm.

Statistik [Bearbeiten | Quelltext Bearbeiten]

Im Bereich der Statistik sind folgende Diagramme recht verbreitet:

Diagramme können heutzutage mit Office-Programmen oder mit Visualisierungsprogrammen erstellt werden. Dabei können auch Formatierungen und ähnliche Veränderungen abhängig von der Leistungsfähigkeit der Program erzeugt werden. Viele Statistik-Program bieten ebenso Funktionen zum Erzeugen von Diagrammen aus den vorliegenden Daten.

In diesem Beispiel wurde ein Säulendiagramm in eine dreieckige Keilform zugeschnitten, wobei die beiden Keile auch noch verschieden herum stehen. Dadurch entsprechen die farbigen Flächen nicht den Zahlenverhältnissen und überbetonen die gewünschte Aussage.

Durch die Art der grafischen Darstellung kann ein Diagramm versuchen, die Analyze des Betrachters in eine bestimmte Richtung zu lenken, ohne dass dieser es merkt. Ein Diagramm kann auf Fakten beruhen, aber dennoch beim Betrachter einen manifestulierten Eindruck entstehen lassen. Dies kann zum Beispiel durch die Wahl der Achsen geschehen: kleine Unterschiede können überbetont werden, indem der Nullpunkt eines Achsendiagramms verschoben wird.

Ein anderes Beispiel ist der Börsenverlauf.Wenn die Aktienkurse an einem Tag rapide und schnell fallen, kann ohne nähere Angabe des Notierungszeitraums der Eindruck eines Börsencrashs entstehen. Verfolgt man den Börsenverlauf über das ganze Jahr hin, bemerkt man, dass das tägliche Auf und Ab der Börsenkurse normal ist. Beim Vergleich zwischen Kursentwicklung und Benchmark sind Manipulationen sehr rebt, da hier oft ein indexierter Chart eingesetzt wird.

Диаграмма

- Википедия

Ein Diagramm (von altgriechisch διάγραμμα diágramma «geometrische Figur, Umriss»), genannt auch (grafisches) Schaubild , [1] Date, o0009.Je nach der Zielsetzung des Diagramms werden höchst unterschiedliche Typen eingesetzt. Die Bandbreite von bildhaften Elementen bis rein abstrakten Gebilden ist dabei sehr groß.

Im Unterschied zum Piktogramm (oder Bildsymbol) wird mit Hilfe eines Diagramms vor allm versucht, einen Zusammenhang zu verdeutlichen, während ein Piktogramm nur für eine gezielte Information steht. Diagramme sind zudem oft codiert, был bedeutet, dass man mit Hilfe seines Vorwissens ein Diagramm analysieren muss, um es verstehen zu können, während ein Piktogramm durch seinen ikonischen (bildlichen) Charakä unmittelbar istlichbar. Allerdings können Diagramme durchaus Piktogramme enthalten.

Diagramme können в Tabellenkalkulationsprogrammen erstellt werden.

Historische DiagrammeBearbeiten

Die Nutzung von Diagrammen ist seit der Antike bekannt. So wurden Graphen zur Darstellung von Verwandtschaftsbeziehungen, Religiösen Gedanken oder rechtlichen Beziehungen genützt. Aber auch Diagramme zur Darstellung von Tonsystemen in musiktheoretischen Handschriften sind schon früh nachgewiesen. [3]

Achsendiagramme dienen zur Veranschaulichung der Zusammenhänge zwischen voneinander abhängigen Werten oder Messgrößen в einem Koordinatensystem.

  • Punktdiagramm: Zwei aufeinander normal (senkrecht) stehende Koordinatenachsen spannen eine Fläche auf, in die Wertepaare als Punkte (Kreuze, Kreise) eingetragen werden; allgemeiner und in der Statistik auch Streudiagramm.
    • Blasendiagramm: Eine Erweiterung des Punktdiagramms um die Darstellung eines weiteren Merkmals durch die Größe einer Blase.
  • Линейная диаграмма: Die Punkte werden miteinander durch Linien (Geraden, Kurven) verbunden; ist die Fläche zwischen Achse und Linie ausgefüllt, spricht man von einem Flächendiagramm.
  • Säulendiagramm: Der Abstand zwischen Abszissenachse und Datenpunkt wird mit einer senkrecht auf der Achse stehenden Linie oder rechteckigen Fläche dargestellt.
    • Balkendiagramm: Ähnlich dem Säulendiagramm, Allerdings mit waagerechter Darstellung.
  • Liniendiagramm (bei erkennbarer Gesetzmäßigkeit)

  • Liniendiagramm (bei streuenden Werten)

  • Kreisdiagramm: Sind die Einzelwerte Teile eines Ganzen, so kann man die Werte in Form von Kreissektoren zeichnen, um die Größenverhältnisse ihrer Anteile darzustellen.
    • Tortendiagramm / Kuchendiagramm: Eine Variante des Kreisdiagramms mit perspektivischer Darstellung eines flachen Kreiszylinders.
    • Ringdiagramm: Eine Variante des Kreisdiagramms; im Unterschied zu diesen können aber mehrere Datenreihen (zum Beispiel mehrere Monate) ювелирные изделия в einem eigenen Ring dargestellt werden.
  • Netzdiagramm: Bei größeren Datenreihen wird für jeden Wert eine Achse gezeichnet, und die Achsen werden gleichmäßig auf 360 ° um den Nullpunkt verteilt; die Werte werden dann auf den Achsen angetragen und miteinander durch Geraden verbunden, wodurch eine an ein Spinnennetz erinnernde Form entsteht.
  • Zeigerdiagramm: Zeigt eine Abhängigkeit nach Betrag und Winkel an und wird meist zur Darstellung von komplexen Zahlen oder von Größen in der Wechselstromtechnik verwendet.
  • Smith-Diagramm: Wird zur einfachen grafischen Berechnung von 1 / x verwendet. Es entspricht einer Projektion aus dem Liniendiagramm für komplexe, отображать позитивный Werte в eine Kreisform.
  • Диаграмма Ганта: Ein Gantt-Diagramm oder Balkenplan ist ein nach dem Unternehmensberater Henry L.Gantt (1861–1919) Benanntes Instrument des Projektmanagements, das die zeitliche Abfolge von Aktivitäten grafisch in Form von Balken auf einer Zeitachse darstellt.
  • Диаграмма Парето: Das Pareto-Diagramm zeigt Gruppen nach ihrer Bedeutung geordnet. Siehe auch ABC-Analyze.

Darstellung von multivariaten Funktionen f , die von mehreren Variablen abhängen:

  • Orthogonale 3D-Darstellung: Darstellung der Punktetripel (x, y, f (x, y)) durch Parallelprojektion.
  • Kurvenschar, Kennlinienfeld: Darstellung durch mehrere Kurven, bei denen eine der Variablen unveränderlich, ein (Параметр) ист.
  • Höhenliniendiagramm: Punkte (x, y) mit gleichem Funktionswert f (x, y) werden zu ausgewählten Werten in einem Koordinatensystem wie Höhenlinien in einer Landkarte ange.
  • Heatmap : Punkten (x, y) in gleichem Funktionswertintervall f (x, y) werden gleiche Farben zugeordnet.
  • Dreiecksdiagramm: Jedem Punkt im gleichseitigen Dreieck werden durch Parallelen zu den Seiten drei Werte an den Rändern / Achsen zugeordnet, die zusammen einen konstanten Wert (in der Regel 100%) ergeben.
  • Orthogonale 3D-Darstellung

  • Höhenlinien in Einer Karte

  • Dreiecksdiagramm der Erstarrungstemperatur einer ternären Metalllegierung

In diesem Diagrammtyp geht es um Objekte und deren Beziehungen untereinander.Den Mathematischen Unterbau bildet die Graphentheorie.

Zu dieser Kategorie gehören demnach auch Diagramme, die zur Veranschaulichung von Strukturen, beispielsweise Organisationsstrukturen (Organisationsdiagramme, kurz Organigramme), Verwandtschaftsbeziehungen (Unddammbaumstruid.

Die Sankey-Diagramme zählen zu den gerichteten Graphen. Sie stellen über die Breite der Pfeile zusätzliche Informationen dar.

Ein Mengendiagramm auch Venn-Diagramm genannt veranschaulicht vor allem Beziehungen von Mengen zueinander. So können sich diese zum Beispiel beinhalten oder überlappen, было eine Teilmenge oder eine Schnittmenge bedeuten würde. Meistens werden die Mengen als Kreise oder Ellipsen dargestellt.

Figürliche oder kartografische DarstellungBearbeiten

Диаграмма JFK-Flughafens Нью-Йорк

Eine figürliche Darstellung ist meist eine schematische Zeichnung eines realen Objekts mit dem Zweck, einen bestimmten Sachverhalt zu erklären.Es werden aber auch Фотографии, как Grundlage verwendet, все виды аллергии mit zeichnerischen Mitteln und Piktogrammen (wie Pfeilen, Nummerierungen…) versehen werden.

Diese Art der Darstellung wird im gleichen Maße Illustration oder technische Zeichnung genannt. Die Fläche, in der diese Darstellung erfolgt, wird entsprechend auch Zeichenebene genannt. Die Abgrenzung der Bezeichnungen ist in der deutschen Sprache nicht klar. Es lassen sich aber Tendenzenablesen. Diagramm wird eher für schematische, Illustration eher für künstlerische und technische Zeichnung eher für maßstäbliche Darstellungen verwendet.

Kartografische Diagramme werden z. B. bei der Darstellung von Erdschichten oder Höhenlagen eingesetzt, aber auch als Stadtplan oder Ähnliches.

In den USA muss für jeden Flughafen, der einen Tower hat, ein Схема аэропорта erstellt und über die FAA publiziert werden. Diese Diagramme werden alle 28 Tage aktualisiert. Als Beispiel ist hier das Diagramm des John F. Kennedy International Airport в Нью-Йорке zu sehen (zur Legende siehe Abkürzungen / Luftfahrt).

Spezielle DiagrammtypenBearbeiten

TechnikBearbeiten

Abläufe в Produktionsanlagen werden mittels Prozessdiagramm или Ablaufplan dargestellt.Dieser enthält

Sequenzdiagramm - Википедия

Ein Sequenzdiagramm (английский диаграмма последовательности ) ist ein Verhaltensdiagramm, хорошо взаимодействует с Unified Modeling Language (UML). Im Rahmen der UML, разработчик Modellierungssprache für Software und andere Systeme, является последовательностью диаграмм, основанных на Interaktionsdiagrammarten.

Sequenzdiagramme beschreiben den Austausch von Nachrichten zwischen Objekten mittels Lebenslinien.

Sequenzdiagramme der UML2 sind nahe verwandt mit Message Sequence Charts (MSC), einem Standard der ITU-T (Международный союз электросвязи - Сектор стандартизации электросвязи).

Ein Sequenzdiagramm stellt in der Regel einen Weg durch einen Entscheidungsbaum innerhalb eines Systemablaufes dar. Sollen Übersichten mit allen Entscheidungsmöglichkeiten entwickelt werden, so müsste hierzu für jeden möglichen Ablauf eigenständiges Sequenzdiagramm modelliert werden; deshalb eignet sich hierfür eher das Aktivitätsdiagramm или Zustandsdiagramm.

Beispiel eines Sequenzдиаграммы

Die Abbildung Links zeigt ein Beispiel eines Sequenzdiagramms mit einem Kopf- und einem Inhaltsbereich. Das Schlüsselwort im Kopfbereich ist bei einem Sequenzdiagramm sd или взаимодействия . Von jedem Kommunikationspartner geht eine Lebenslinie (gestrichelt) aus. Es sind zwei synchrone Operationsaufrufe, erkennbar an den Pfeilen mit ausgefüllter Pfeilspitze, dargestellt.

Обозначенияvarianten für synchrone und asynchrone Nachrichten

Eine Nachricht wird in einem Sequenzdiagramm durch einen Pfeil dargestellt, wobei der Name der Nachricht über den Pfeil geschrieben wird.Synchrone Nachrichten werden mit einer gefüllten Pfeilspitze, asynchrone Nachrichten mit einer offenen Pfeilspitze gezeichnet. Nachrichten, die asynchronen Signalen entsprechen, werden gleich dargestellt wie asynchrone Operationsaufrufe. Der wesentliche Unterschied zwischen asynchronen und synchronen Nachrichten ist, dass die synchronen Nachrichten die ausgehende Lebenslinie für weitere Nachrichten «blockiert», bis diese eine Antwort erhalten hat. Dies ist bei asynchronen Nachrichten nicht der Fall.Die schmalen Rechtecke, die auf den Lebenslinien liegen, sind Aktivierungsbalken , die den Focus of Control anzeigen, также jenen Bereich, in dem ein Objekt über den Kontrollfluss verfügt, und aktiv an Interaktionen ist beteil.

Weitere Notationsvarianten für Nachrichten

Die Abbildung links zeigt vier weitere Notationsvarianten für verlorene und gefundene Nachrichten, sowie für Nachrichten von und an einen Verknüpfungspunkt. Dass es sich um eine Nachricht von einem oder an einen Verknüpfungspunkt handelt, erkennt man daran, dass der entsprechende Pfeil auf dem Rand des Sequenzdiagramms beginnt bzw.endet. Der Verknüpfungspunkt ist einfach der Schnittpunkt des Pfeils mit dem Rand, ein deutlicheres graphisches Symbol ist dafür nicht vorgesehen.

Ein Sequenzdiagramm beschreibt das Verhalten eines Systems, indem es die zeitliche Ordnung von Ereignisauftritten spezifiziert. Nicht der präzise Zeitpunkt, wann ein Ereignis auftritt, ist dabei ausschlaggebend, sondern welche Ereignisse vor und welche nach einem bestimmten Ereignisauftritt auftreten müssen (Siehe dazu und Sequentialisierung).

Sequenzdiagramm mit zwei synchronen Operationsaufrufen, das vier Ereignisauftritte modelliert

Die Abbildung связывает zeigt ein Sequenzdiagramm mit zwei synchronen Operationsaufrufen. Blau eingekreist sind die vier Ereignisauftritte. S1 und E1 stehen für das Sende- und das Empfangs-Nachricht-Ereignis für die Nachricht m1 , S2 und E2 für die entsbinduden Ereignisse , die mit 90. Die Zeitachse läuft in einem Sequenzdiagramm von oben nach unten, sollte aber nicht als absolute Zeit verstanden werden.

Zu den Ereignisauftritten in diesem Sequenzdiagramm lassen sich folgende Aussagen machen:

  • E1 tritt nach S1 auf, weil das Empfangs- immer nach dem Sende-Nachricht-Ereignis vorkommt. Аналог tritt E2 nach S2 auf.
  • S2 tritt nach S1 auf, weil S2 unter S1 gezeichnet ist. (Genauer gesagt, tritt S2 nach E1, da m1 eine Synchrone Nachricht darstellt.)

Аллы во всех модельных фигурах Sequenzdiagramm также eine Interaktion, die durch genau eine Folge von Ereignisauftritten spezifiziert ist: .

Sequenzdiagramm mit zwei asynchronen Operationsaufrufen, die Folge der Ereignisauftritte E1 und E2 ist nicht eingeschränkt

Das Sequenzdiagramm в Abbildung связывает unterscheidet sich nur geringfügig vom vorangehenden Sequenzdiagramm. Der einzige Unterschied besteht darin, dass statt zwei synchronen zwei asynchrone Nachrichten dargestellt sind.Hier gilt weiterhin, dass E1 nach S1 und E2 nach S2 auftritt, weil das Empfangs- immer nach dem Sende-Nachricht-Ereignis vorkommt. Weil es sich um asynchrone Kommunikation handelt, könnte E1 hier jedoch nicht nur vor, sondern auch erst nach S2 или E2 vorkommen.

Das Sequenzdiagramm spezifiziert also eine Interaktion, in der drei Folgen von Ereignisauftritten zulässig sind: , и .

Sequenzdiagramm mit zwei asynchronen Operationsaufrufen und einer Ordnungsbeziehung

Falls nötig, kann man die zulässigen Abfolgen von Ereignisauftritten mit zusätzlichen Ordnungsbeziehungen einschränken. Eine Ordnungsbeziehung spezifiziert nicht eine Nachricht, die zwischen zwei Lebenslinien ausgetauscht wird, sondern die Tatsache, dass ein Ereignisauftritt nach einem anderen Ereignisauftritt vorkommen muss. Im Beispiel modelliert die Ordnungsbeziehung, dass S2 immer nach E1 erfolgt.

Mit dieser zusätzlichen Einschränkung stellt dieses Sequenzdiagramm erneut eine Interaktion mit genau einer zulässigen Folge dar: .

Interaktionen können je nach modelliertem System sehr komplex werden. Wenn es keine Möglichkeit gäbe, Sequenzdiagramme zu modularisieren, wären die entsprechenden graphischen Darstellungen unübersichtlich und schwer verständlich.

Die UML2 hat deshalb aus den Message Sequence Chart deren Konzept der inline expressions unter dem Namen kombinierte Fragmente ubernommen.Ein kombiniertes Fragment ist die Kombination eines Interaktionsoperators und eines or mehrerer Interaktionsoperanden . Der Interaktionsoperator specifiziert die Art des kombinierten Fragments, während die Interaktionsoperanden für die Interaktionsfragmente in diesem kombinierten Fragment stehen.

Ein Optionales Fragment besteht zum Beispiel aus dem Interaktionsoperanden opt , einer Bedingung und einem Interaktionsfragment.Ist ein optionales Фрагмент в eine Interaktion eingebunden, wird das zugehörige Interaktionsfragment nur durchlaufen, wenn die Bedingung wahr ist.

Tabelle der kombinierten Fragmente (Лит .: Jeckle 2004, Kapitel 12)
Шлюссельворт Deutsche Bezeichnung Englische Bezeichnung Einsatzzweck Erläuterung
alt фрагмент альтернатив Альтернатива Modellierung alternativer Ablaufmöglichkeiten Durch einen alt-Operator können alternate Abläufe, die durch Bedingungen versehen sind, zusammengefasst werden.
утверждать Zusicherung Утверждение Modellierung unabdingbarer Interaktionen Für eine Nachrichtenmenge kann mit Hilfe dieses Operators eine zwingend notwendige Ablaufreihenfolge angegeben werden.
перерыв Abbruchfragment Перерыв Modellierung von Ausnahmefällen Der normale Ablauf wird unterbrochen, Falls eine vorherige Bedingung erfüllt, bzw.verletzt wurde.
рассмотреть Relevante Nachrichten рассмотреть Modellierung von Filtern für wichtige Nachrichten Mit Hilfe dieses Operators werden nur die angegebenen Aktionen ausgeführt, der Rest wird ignoriert.
критическое Kritischer Bereich Критический регион Modellierung von nicht unterbrechbaren Interaktionen Falls diese Region betreten wird, so werden all Aktionen ohne jegliche Unterbrechung ausgeführt. Многопоточность - это отличное решение Diesem Abschnitt unmöglich.
игнорировать Irrelevante Nachrichten Игнорировать Modellierung von Filtern für unwichtige Nachrichten Bestimmte Aktionen können mit Hilfe dieses Operators an der Ausführung gehindert werden.
петля Schleife Петля Modellierung von Iterationen in Interaktionen Mit Hilfe des loop-Operators können Schleifen Definiert werden.Zur Vereinfachung findet man manchmal auch loop, а или loop до .
нег Отрицание Отрицательный Modellierung von ungültigen Interaktionen Dieser Operator kapselt unzulässige Abläufe. Kann als Platzhalter für spätere Abläufe verwendet werden.
opt Optionales фрагмент Вариант Modellierung von optionalen Teilen einer Interaktion Die einfachste Form der Operatoren ist der opt-Operator, der optionale Teilabläufe umfasst.
пар. Фрагмент параллелей Параллельный Modellierung von nebenläufigen Teilen einer Interaktion Der par-Operator dient der Darstellung von Parallelen Abläufen.
исх. Verweis Ссылка Modellierung von Verweisen auf Teilabläufe anderer Sequenzdiagramme Mit Hilfe dieses Operators wird durch eine Referenz auf ein anderes Sequenzdiagramm verwiesen, das einen Teilablauf beschreibt.
seq Lose Ordnung Слабая последовательность Modellierung von Abläufen, die von Lebenslinien und Operanden abhängen Legt eine Reihenfolge für die Abfolge von Aktionen einer Lebenslinie vor.
строгий Strenge Ordnung Строгая последовательность Modellierung von Abläufen, die nicht von Lebenslinien und Operanden abhängen Ähnelt dem Aufbau des seq-Operators. Hier betrifft jedoch die Reihenfolge nicht nur eine Lebenslinie, sondern gleich alle Lebenslinien.
  • Кристоф Кехер: UML 2.0 - Das umfassende Handbuch . 2. Auflage. Galileo Press, Бонн 2006, ISBN 978-3-89842-738-8.
  • Heide Balzert: Lehrbuch der Objektmodellierung - Analyze und Entwurf mit der UML 2 . 2. Auflage. Elsevier Spektrum Akademischer Verlag, Гейдельберг, Мюнхен 2005, ISBN 3-8274-1162-9.
  • М. Джекл, Крис Рупп, Дж.Хан, Б. Ценглер, С. Квинс: UML 2 glasklar . Hanser, München, Wien 2004, ISBN 3-446-22575-7, Kapitel 12 - Sequenzdiagramm.
  • Таблица последовательности сообщений (MSC) . В: Рекомендация ITU-T (Hrsg.): Языки и общие аспекты программного обеспечения для телекоммуникационных систем . Z.120, ноябрь 1999 г. (онлайн [PDF; abgerufen am 30. April 2009]).
Диаграмма

Asciidoctor | Asciidoctor

Диаграмма записывается внутри литерального блока, который может принимать несколько атрибутов.

Анатомия схемы

 [тип-диаграммы, имя-сгенерированного-файла, формат-сгенерированного-изображения]   (1)    (2)    (3)
....   (4)
Схема в соответствующем синтаксисе
....
1 Первый позиционный атрибут в списке атрибутов определяет схему, которая используется.
2 Второй необязательный позиционный атрибут назначает имя файла (т.е.е. цель ) на сгенерированную диаграмму. Если цель не указана, будет использоваться автоматически созданное имя.
3 Третий необязательный атрибут позиции определяет формат создаваемого изображения, заданный как трехсимвольное расширение файла.
4 Поместите список атрибутов непосредственно поверх ограниченного литерального блока (. ...). Вы также можете использовать открытый блок в качестве альтернативы ( - ).| Много работы | + ----------------------------------- + ....

Приведенный выше блок ditaa дает следующую сгенерированную диаграмму.

Визуализированная дита-диаграмма

Отрендеренная выше диаграмма дитаа получает имя файла 58372f7d2ceffae9e91fd0a7cbb080b6.png . Это длинное число - контрольная сумма исходного кода, вычисленная с помощью asciidoctor-diagram. Если вы хотите дать вашим сгенерированным файлам более понятное имя, заполните атрибут target .

Это можно сделать, указав его как второй позиционный атрибут или как именованный атрибут. В обоих приведенных ниже примерах будет получен файл с именем ditaa-diagram.png .

 [дитаа, "дита-диаграмма"]
----
<снип>
----

[ditaa, target = "ditaa-diagram"]
----
<снип>
----

Пример ниже иллюстрирует структуру базового блока PlantUML, написанного непосредственно в документе AsciiDoc.

Синтаксис диаграммы PlantUML

  [plantuml, диаграммы-классы, png]   (1)    (2)    (3)
....
класс BlockProcessor
класс DiagramBlock
класс DitaaBlock
класс PlantUmlBlock

BlockProcessor <| - DiagramBlock
DiagramBlock <| - DitaaBlock
DiagramBlock <| - PlantUmlBlock
....
1 Диаграмма написана на PlantUML, поэтому первому позиционному атрибуту присваивается тип диаграммы plantuml .
2 Имя созданного файла диаграммы (цель) записывается во втором позиционном атрибуте.
3 Формат вывода вводится в третьем позиционном атрибуте.

Визуализированная диаграмма PlantUML

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
