Водопровод в квартире разводка по схеме, подключение
Когда в квартире прогнил водопровод или человек получил новую квартиру, в которой проведена лишь базовая магистраль, это значит, что предстоит большой ремонт. И первым делом необходимо составить план, где и как будет проходить разводка водопровода. Проложить водопровод в квартире — дело не совсем простое, но, тем не менее, если у хозяина руки выросли правильно, и голова мыслит отлично, то этот вопрос очень быстро решается.
Каким образом проводится замена водопровода
Для того, чтобы сделать замену водопровода в квартире, нужно все действия проводить последовательно и следуя плану. Если работа проводится непрофессионально и лишь бы как, то естественно все закончится течью. План производства работы, чтобы проложить водопровод в квартире, должен быть следующим:
- Произвести выбор материала водопровода, который лучше всего подойдет для выполнения работы.
- Создание плана для разводки водопровода в квартире для горячей и холодной воды.
- Перенесение плана на площадь квартиры.
- Необходимо рассчитать диаметр труб, отталкиваясь от плана, а так же материала из которого изготовлен водопровода.
- Следующим шагом будет подготовка инструментов, которые необходимы для выполнения монтажных работ.
- Затем нужно закупить необходимый материал.
- Затем проводится сборка узлов и установка их на стояки с обязательной регистрацией.
- Полный демонтаж водопровода в квартире, который уже непригоден для использования. Кроме этого снимается вся устаревшая сантехника.
- Подключение ГМС, а аквастопа, если эти установки предусмотрены планом.
- Обязательно подключить колбовый фильтр.
- Затем проводят монтаж труб, предназначенных для горячей и холодной воды.
- Установите сантехнику на места, запланированные при составлении схемы.
- Первая подача водного напора для того, чтобы проверить нет ли утечек и дефектов.
- Установите и подключите бойлер.
Тройниковая схема разводки
В этом случае проводится разводка водопровода в квартире непосредственно от тройника к тем местам, где предполагается установить душ, унитаз, умывальники, посудомоечную и стиральную машину.
В первую очередь проводятся основные трубы, по которым подается холодная и горячая вода. А затем уже, благодаря тройникам делают разводы к местам целевого использования. В чем заключаются преимущества подобного вида разводки водопровода в квартире:
- Подобная схема является более дешевой, по сравнению с другими схемами.
- Установка водопровода в квартире проводится очень компактно.
- Кроме того, монтаж очень простой и удобный.
Конечно же, данная схема имеет свои недостатки, которые кроются в том, что:
- Возникают перепады давления в водопроводе в то время, когда вода набирается в двух местах одновременно.
- Перекрытие одной точки невозможно. Приходится отключать всю систему целиком.
- Бывают трудности с установлением тройника в санузле.
Для того, чтобы избежать отключения всей системы, предприимчивые хозяева устанавливают краны в тех местах, где нужно проводить отключение. Это происходит потому, что в этом случае можно всего лишь перекрыть кран.
Идеальное решение проведения водопровода в частном доме
Коллекторная разводка водопровода в частном доме — это идеальное решение. Ведь в этом случае к каждой точке потребления воды подведена отдельная труба. В этом случае трубы отводятся от коллектора и подводятся к каждому узлу отдельно. При этом сам коллектор имеет один вход и несколько выходов. При выборе устройства, следует принимать во внимание все точки, которые требуют потребления воды, даже во дворе.
Но следует помнить о том, что коллектор нужно устанавливать только в том случае, когда уже будут поставлены фильтры и редуктор давления. Если рассматривать данную схему со стороны преимуществ, то следует отметить, что отключение воды в одной точке никоим образом не повлияет на работу остальных точек водоснабжения.
Кроме того, краны, которые поставлены для регулирования поступления воды в дом, находятся в одном месте. И этот факт является самым удобным во время проведения ремонтов. Коллектор устанавливается в специальном шкафчике.
Также к преимуществу относится и то, что благодаря коллектору в системе никогда не возникает перепадов давления. Особенно если в доме включается сразу несколько точек потребления воды.
Также коллекторная схема водопровода хороша тем, что она до минимума снижает риск поломки, поскольку от коллектора и к точке водоснабжения подведена одна целая труба.
К достоинствам можно отнести и тот факт, что температура воды не меняется в разных точках водопровода в квартире.
Конечно же, этот способ водопровода имеет свои недостатки. И заключаются они в том, что для монтажа нужно большое количество материалов. Соответственно человеку нужно намного больше потратиться для их закупки. Монтаж тоже не отличается особыми заслугами. Его делают намного дольше, чем монтаж с использованием тройника.
Кроме этого, коллекторная разводка занимает большую площадь, и требует отдельного помещения. И, естественно, вид подобного водопровода в квартире имеет непривлекательный вид.
Материал для водопроводных труб
Для проведения разводки водопровода в квартире по схеме тройника можно использовать трубы, изготовленные из пластика и полипропилена. Чтобы соединить между собой водопровод в квартире мастера используют специальную сварку. Для полипропиленовых труб используются соединительные детали, в которых вмонтировано металлическую резьбу. Так же для лучшего уплотнения соединений водопровода в квартире используют лен, предназначенный для работы с сантехникой, специальная паста и ФУМ лента.
Чтобы сделать разводку водопровода в квартире с помощью коллекторной схемы, применяют металлопластиковые трубы. Этот материал отлично подходит для труб, которые постоянно находятся под высоким давлением. Кроме того, их легко сгибать в нужных местах. А также режутся они отлично, а для соединения водопровода в квартире достаточно использования цанговых фитингов.
Отлично подойдут для разводки и медные трубы. Они не ржавеют и кроме этого обеззараживают воду. При этом такой водопровод в квартире имеет намного больший срок службы, в отличие от других систем. Но этот материал реже всего используется. Происходит это из-за высоких цен на водопроводы из меди.
Но, есть и еще один аргумент, который послужит тому, что медные водопровода в квартире лучше не использовать. В этом случае необходимо вспомнить урок химии. Всем известно, что медь при взаимодействии с водой имеет свойство окисляться. Естественно, медь нужна человеку, но, конечно же, не в таком количестве. Она становится уже ядом для человеческого организма.
Также необходимо принять в расчет, что для соединения медных изделий применяют оловянную спайку, которая через какое-то время превращается в порошок. Исходя из этого, следует, что медный водопровод, несмотря на долговечность материала и высокую цену, в конечном результате является самым ненадежным для проводки.
Кроме этого, для качественной разводки водопровода в квартире необходимо принимать в расчет и то, что трубы нужно защищать от коррозии, блуждающих токов, сохранить тепло.
Кроме этого, необходимо очищать водопровод в квартире от конденсата, предохранять от повреждений и трения. Ведь именно эти причины приводят к поломке водопровода в квартире, и, естественно, к дополнительным тратам денег.
Как рассчитать диаметр и длину труб водопровода
Диаметр труб водопровода играет тоже немаловажную роль. Естественным является то, что узкая труба стоит намного дешевле, чем широкая. Но при этом узкая труба вызывает в трубопроводе турболизацию, из-за чего даже при нормальном давлении, на выходе из крана вода будет еле течь. По этой причине расчет диаметра водопровода должен быть точным. И лучше всего проконсультироваться у специалиста.
Для городских квартир расчет водопровода хозяева могут сделать самостоятельно. Для этого следует принять во внимание следующие данные:
- Допускается давление в водопроводе не ниже трех атмосфер.
- При использовании полипропиленовой трубы диаметром в 16 миллиметров, давление в водопроводе теряется на каждый метр до 0,05 атмосфер.
- В среднем по всей квартире происходит потеря давления в водопроводе на 0, 15 атмосфер.
- В отборно-учетном узле напор снижается до 0,25 атмосфер.
- Если в стояке напор измеряется в 4,5 атмосферы, то следует учесть то, что диаметр водопровода в 12 миллиметров может привести к турбулизации, а вот использование трубы в 16 миллиметров, самый оптимальный вариант.
Как смонтировать водопровод
Перед началом работы снимается вся сантехника, затем делается расчет на положение каналов в стяжке. При этом учитывают то, что до стен расстояние должно быть не менее полтора десятка сантиметров, и от мебели около двадцати сантиметров. В первую очередь на стене с помощью дюбелей и саморезов крепят дуги. Закрепляя их на стене, принимают в расчет толщину декоративного покрытия стен.
Выходные патрубки водопровода рекомендуется устанавливать над отделанной стеной. При этом они должны находиться на половине бортиков колпаков смесителя. При этом если применяются нерегулируемые колпаки, то их можно отрегулировать с помощью наждачки или наждачного круга.
Затем следует сама сборка водопровода. Ее можно делать на столе и затем закреплять на штобах. Если возникает необходимость проводить водопровод сквозь стену, то делают это следующим образом:
- Используют переходники МРВ/МРН, а также вставки из металлопластика. Тем более что в углах водопровода, можно устанавливать специальные люки с дверцами для лучшего обслуживания соединений водопровода.
- Делать монтаж по ходу действия и при этом надеть на руки перчатки, благодаря которым во время паяния соединений водопровода человек не получает ожога.
Затем происходит нарезка и спайка труб водопровода в нужных местах. Так же нужно правильно сгибать трубы в нужных местах.
Разводка водопровода в квартире (71 фото)
Коллекторная разводка труб водоснабжения
Тройниковая разводка труб
Разводка сантехнических труб
Полипропилен Коллекторная разводка
Коллекторная разводка водопровода
Водопровод в квартире
Коллекторный узел водоснабжения гребенка
Коллекторная разводка труб водоснабжения
Разводка труб водоснабжения Рехау
Квартирный коллектор водоснабжения
Разводка труб в квартире
Рехау сантехника водоснабжения
Тройниковая разводка труб водоснабжения
Сантехника в квартире
Коллекторный узел для холодного водоснабжения Рехау
Сантехника разводка труб
Сантехшкаф разводка Коллекторная
Разводка труб водоснабжения Рехау
Тройниковая разводка полипропилен
Водоснабжение в квартире
Сантехшкаф разводка Коллекторная
Инженерная сантехника Рехау
Разводка труб
Распайка полипропиленовых труб
Коллекторная разводка Рехау
Водопровод в квартире
Сантехшкаф разводка воды
Сантехника в квартире
Прокладка труб в ванной в панельном доме
Сантехника прокладка труб
Коллекторная разводка труб
Система водоснабжения Рехау в квартире
Коллекторная разводка труб в туалете
Монтаж сантехники в квартире
Распайка труб водопровода
Коллекторная разводка труб водоснабжения
Водопровод из полипропилена
Разводка сантехники
Коллекторная разводка труб водоснабжения
Разводка труб в ванной
Коллекторная разводка труб
Водоснабжение в квартире
Коллекторная разводка в санузле
Грешнов Николай
Тройниковая разводка труб схема
Коллектор для водоснабжения в ванной
Разводка сантехника Рехау
Разводка труб водоснабжения в ванной
Коллекторный узел водоснабжения Rehau
Водопровод из полипропилена в ванной
Водопроводные трубы в квартире
Коллекторная разводка ХВС И ГВС
Сантехника Коллекторная разводка
Коллекторный узел для холодного водоснабжения Рехау
Коллекторная разводка труб
Сантехшкаф Рехау
Разводка труб водоснабжения
Водоснабжение в квартире
Разводка труд в ванной
Открытая прокладка труб в ванной
Работы по сантехнике в квартире цены Брянск
Сборка Рехау сантехшкаф
Разводка воды в двухкомнатной квартире
Правильная разводка полипропиленовых труб
Коллекторная разводка сшитым полиэтиленом
Подводка труб в ванной
Водопровод из полипропилена в ванной
Сантехника Коллекторная разводка
Прокладка труб ХВС И ГВС
Сантехшкаф разводка Коллекторная
В многоэтажных квартирах в Сиэтле используются полипропиленовые трубы Aquatherm для предотвращения утечек и борьбы с агрессивной водой
Ничто так не сковывает модный городской образ жизни, как протекающая труба.
Таким образом, в то время как застройщики модных новых квартир Via6 в центре Сиэтла обязательно предусмотрели приятные для арендаторов удобства, такие как межкомнатные перегородки в виде амбарных дверей и захватывающий вид с балкона в комплексе из 654 квартир, они также думали, какой материал для трубопроводов даст им наилучшие результаты. душевное спокойствие для бытовых применений горячего и холодного водоснабжения.
Экологически чистое здание Via6, готовое к получению сертификата LEED Gold, расположено в центре города и состоит из двух 24-этажных башен с шестиэтажным подиумом между ними и трех уровней подземной парковки. Строительство объекта недвижимости стоимостью 200 миллионов долларов, расположенного на углу Шестой авеню и улицы Ленора в центре Сиэтла, началось в конце 2011 года и было завершено весной 2013 года. Учитывая размер проекта, неопределенный график строительства и низкие цены на медь, изменчивы, владелец и подрядчик знали, что использование медных труб может быть дорогостоящим решением, поэтому были изучены альтернативы.
Также рассматривались альтернативы медным трубам, поскольку их долговечность была серьезной проблемой. За последнее десятилетие на многих объектах в Сиэтле с большими объемами питьевой воды произошел преждевременный выход из строя медных труб из-за коррозии. Хотя причины преждевременного отказа остаются спорными, Сиэтл и другие регионы Тихоокеанского Северо-Запада сильно пострадали от дорогостоящих утечек и ремонта.
В конечном счете, группа разработчиков выбрала Aquatherm Green Pipe®, не выщелачивающийся, химически чистый материал с высокой коррозионной стойкостью. Система труб Aquatherm из полипропилена-рандома (PP-R) была выбрана из-за ее гидрофобной природы, которая отталкивает воду от ее поверхности и предохраняет стенку трубы от эрозии и протечек.
Оптимизация установок
Компания MacDonald Miller Facility Solutions, занимающаяся монтажом механики и сантехники, поддержала решение об использовании Aquatherm, учитывая успешное использование продукта в предыдущих проектах и уже инвестировав средства в необходимые инструменты.
Всего около 35 000 футов труб Aquatherm диаметром от ½ дюйма. до 6 дюймов, был установлен для обеспечения горячего и холодного водоснабжения квартир Via6. Это включало весь внутренний водопровод от уличной сети до стояков и распределение по всем этажам. Единственный водопровод для бытовых нужд, не принадлежащий Aquatherm, обслуживает конечные приборы и встроен в бетонную конструкцию здания.
Fusioned for Success
Компания Aquatherm, местный представитель производителя Ridgeline Mechanical Sales и оптовый торговец Harrington Industrial Plastics, провели обучение персонала MacDonald Miller электромуфтовой сварке — процессу, в котором используются специальные фитинги, встроенные в нагревательный элемент. расплавить и сплавить трубу. Эта методология пригодилась на стройплощадке, где случайные ограничения пространства не позволяли выполнять стыковую сварку (также известную как стыковая сварка), для которой требуется более крупное сварочное оборудование.
Решение, которое удерживает воду
Учитывая скорость монтажа и надежность трубы, Макдональд Миллер по-настоящему поверил в технологию Aquatherm. Когда PP-R нагревается и плавится, молекулы связываются вместе, позволяя трубе и фитингам быть прочно соединенными, как в процессе экструзии или формования. В результате расплавленный материал такой же прочный, как и стенка трубы, что исключает протечки или выбросы.
Это делает тестирование более надежным. Труба Aquatherm не может быть «посажена всухую», и если она сварена неправильно, первоначальный тест сразу выявит этот факт. Однако при установке металлических труб могут пройти месяцы или даже годы, прежде чем дефект проявит себя как утечка или выброс. К тому времени последствия могут быть катастрофическими и дорогостоящими в ремонте. На Aquatherm также предоставляется 10-летняя многомиллионная гарантия, которая распространяется на все, вплоть до случайных повреждений и травм.
«Это надежная система.
Мы сделали тысячи стыков Aquatherm, и у нас была всего пара протечек – и то из-за ошибки установщика. Ребята к этому уже привыкли и смирились. И мне это удобнее, чем рифленая труба или припой», — сказал Майк Кункель, суперинтендант по сантехнике в MacDonald Miller.
Некоторые непредвиденные преимущества использования Aquatherm включают устранение компенсационных петель, поскольку трубы Aquatherm могут поглощать большую часть теплового расширения воды. А поскольку сварные соединения очень надежны, предварительно собранные секции трубопровода можно транспортировать на строительную площадку, не беспокоясь о том, что транспортировка может ослабить соединения.
Нет места неопределенности, когда речь идет о крупных коммерческих сантехнических проектах. Высококлассные многоквартирные жилые проекты, такие как Via6, не могут допустить хронических проблем с утечками, когда затраты на ремонт могут уменьшить прибыль владельца/инвестора и поставить под угрозу воспринимаемую ценность собственности.
Снова и снова компания Aquatherm доказывает, что ее решения для трубопроводов действительно выдерживают критику.
Разводка труб в ванной, туалете, совмещенном санузле, на кухне
Самостоятельная разводка труб горячего и холодного водоснабжения в квартире или доме не просто, но реально. Даже если вы собираетесь нанять специалиста, основные моменты следует знать самому – контроль не помешает.
На сегодняшний день в большинстве случаев разводка в ванной выполняется из полимерных труб — полипропиленовых для водопровода, ПВХ для канализации
Содержание статьи
- 1 Как разработать разводку водопровода
- 1,1 Внешняя или скрытая прокладка
- 1,2 Метод укладки
- 1,3 Маршрутизация труб: правила
- 2, что трубы для водоснабжения лучше
- 2,1.
- 3 Примеры схем
Как разработать схему водопровода
Сначала вы определяете места, где будут располагаться все потребители холодной и горячей воды.
Лучше все делать на плане, но можно и «на месте» отметить. Важны не только геометрические размеры устройств, но и точное расположение места, куда должна подаваться вода.Начертить план с размерами и расстояниями – первый шаг
Многие устройства подключаются к водопроводной сети с помощью гибких шлангов. Тогда выход из магистрали может заканчиваться за 10-20 см до устройства. Главное, чтобы точка подключения была легко доступна. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения проще в реализации – нет необходимости точно рассчитывать длину трубы.
Также есть подвод жесткой воды к сантехнике или бытовой технике — трубы до самого подъезда. Такое подключение выполнить сложнее, поэтому такой вид разводки встречается реже. В основном таким образом подключаются газовые колонки (колонки), смесители для ванных комнат, которые крепятся к стене.
Наружная или скрытая прокладка
В первую очередь стоит определиться с типом укладки труб – они будут идти сверху или скрыто в стене или полу.
Скрытая проводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь, придется ломать стену, что совсем не радует. Поэтому стараются закладывать в стену только целые куски без стыков – меньше вероятность протечки.Скрытый монтаж сантехники в процессе
При скрытой прокладке водопровода есть еще одна сложность — необходимость прокладки каналов в стене (штробе), в которых проложены трубы. Во-первых, не каждая стена позволяет делать в ней пазы. Например, в панельных домах, где толщина стен всего около 10 см, делать швеллер глубиной 5-6 см точно не стоит. Плита потеряет значительную часть своей несущей способности. Чем это грозит, наверное, объяснять не надо. Во-вторых, укладка штроб в стену — не самая простая работа, даже перфоратором занимает много времени. Так что минусов у этого варианта более чем достаточно.
Другой тип скрытого трубопровода находится за фальш-стеной. Для этого, отступив на некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку.
Второй вариант фальшстены из пластиковых панелей.Трубы можно спрятать за фальшстену
С практической точки зрения наружная разводка лучше — все на виду, в любой момент доступно для ремонта. А вот эстетическая сторона страдает. Чтобы скрыть свои коммуникации, их все — водопровод и канализацию — стараются проложить ближе к полу, затем соорудить короб из гипсокартона со съемной крышкой или верхом. Так ко всем трубам свободный доступ, а сами они практически незаметны.
Наружная обшивка не такая эстетичная
Способ прокладки
В квартире или доме разводка сантехники выполняется двумя способами — последовательным подключением всех потребителей или установкой коллектора, от которого к каждому из устройства. Оба варианта не лишены недостатков.
При последовательном соединении труб мало что уходит, а вот при последовательном соединении более двух сантехнических приборов при их одновременной работе напор может быть недостаточным. Такой вид разводки еще называют тройниковым – все ответвления от основной магистральной трубы делают с помощью тройников (иногда крестовин или уголков).
Последовательно подключаемые потребители
При коллекторной разводке водопровода требуется много труб, кроме того, требуется дополнительное оборудование — коллектор для водопровода. Так что эта схема обвязки — затея затратная, но нагрузка на все подключенные устройства, вне зависимости от количества работающих, одинаковая.
Параллельное подключение — у каждого прибора своя линия от коллектора
Есть еще один нюанс: большое количество труб нужно куда-то проложить, причем компактно, а это совсем не просто. Поэтому этот тип проводки чаще применяют со скрытой прокладкой или с открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.
Например, в ванной или туалете подключено только два устройства. Там можно сделать последовательную проводку. На кухне подключена колонка (бойлер), кран для раковины, стиральная и посудомоечная машины. В этом случае имеет смысл поставить на кухне коллектор, а от него отделить отдельные ветки подачи воды ко всем потребителям.
Такой способ подключения называется смешанным – часть водопровода разводится с помощью тройников, часть от коллектора.Трубопроводы горячей и холодной воды проложены параллельно
Обратите внимание, что при одновременной разводке холодной и горячей воды трубопроводы прокладываются параллельно. Когда лайнер спрятан, имеет смысл обернуть подвод ГВС теплоизоляцией – тогда вода действительно будет горячей и стены вы не будете греть. Если трубы полипропиленовые или пластиковые, это не так критично – у полимеров низкий коэффициент теплопередачи. Для металла (любого – стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.
Прокладка труб: правила
Как и в любом деле, в сантехнике есть свои правила. Также они существуют при прокладке водопровода. Если вы собираетесь делать сантехнику для себя, соблюдать их или нет, решать вам, но лучше сделать все правильно. В правилах есть своя логика, которой придерживается большинство:
youtube.com/embed/VsJ8YhyzNj8″ frameborder=»0″ allowfullscreen=»»> Какие трубы для водоснабжения лучше
Однозначно сказать какие трубы лучше для разводки нельзя — идеального материала не бывает, есть более-менее подходящие для заданных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:
Трубы полипропиленовые
Вариант всем хорош, кроме большого теплового расширения — до 5 см на 1 метр, что немало. При длинной трассе необходимо устанавливать компенсатор или использовать армированные трубы. Тепловое расширение у них в разы меньше, но и цены выше. Для горячей воды обязательно нужно использовать армированные трубы, а вот со стекловолокном или фольгой – решать вам. Разводку труб холодной воды можно выполнить обычной трубой ППР для холодной воды — здесь тепловое расширение не так критично.
Полипропиленовые трубы для водопровода — отличный выбор
О выборе полипропиленовых труб читайте здесь.
Еще один момент, который актуален, если вы выполняете работы самостоятельно, собираетесь заняться скрытой прокладкой коммуникаций – качество соединений.
Разводка полипропиленовых труб в ванной и туалете имеет много положительных моментов:
- правильно выполненное соединение монолитно;
- нет сужения диаметров трубопроводов в местах пайки;
- высокая ремонтопригодность;
- долгий срок службы;
- простота установки.
Вообще не зря этот материал в последнее время так популярен.
ПВХ для сантехники
При укладке труб ПВХ используется клеевое соединение. Есть специальный клей, растворяющий верхний полимерный слой. Обе склеиваемые детали смазывают им, прижимают друг к другу и выдерживают некоторое время. В результате соединение получается практически монолитным, прочным и надежным.
Трубы ПВХ могут гнуться
Соединение бывает двух видов: встык, когда соединяются два отрезка трубы, и с помощью фитингов. С фитингами легче работать, но стыки более узкие. При стыковом соединении сужений нет, но качественно сделать его намного сложнее.
В принципе, все плюсы и минусы здесь те же, добавляется несколько минусов — пригоден только для перевозки только холодных сред — не более +40°С, то есть придется использовать другие трубы для горячее водоснабжение. Царапины и сколы снижают прочность трубы, поэтому резьбовое соединение исключено.
Армированный пластик
Разводка водопровода из металлопластиковых труб пригодна и для горячего водоснабжения — выдерживает температуру до +105°С. Положительным отличием от всего вышеперечисленного является ее высокая пластичность – эти трубы можно гнуть с достаточно небольшим радиусом. Это упрощает и удешевляет монтаж (фурнитура стоит дорого).
Армированный пластик не лучший выбор
Недостатком использования металлопластиковых труб для водоснабжения является сильное сужение в местах стыков — в фитингах. Это приводит к значительному снижению давления в системе. Это и ограничивает их использование.
Примеры схем
Разводка труб в каждой квартире, даже в типовом доме, индивидуальна — сантехника и бытовые приборы устроены по-разному, естественно, схема будет разная. На самом деле все не так уж и сложно, нужно только определиться с основными параметрами схемы — куда нужно подавать воду и тип проводки — параллельно или последовательно будете тянуть. Далее все диктуется позицией потребителей. Чтобы было немного проще, добавим еще несколько схем и фото.
Пример разводки труб по схеме коллектора
Особенность этой схемы в том, что к полотенцесушителю идет более толстая труба от горячего водоснабжения. Это делается для лучшего обогрева.

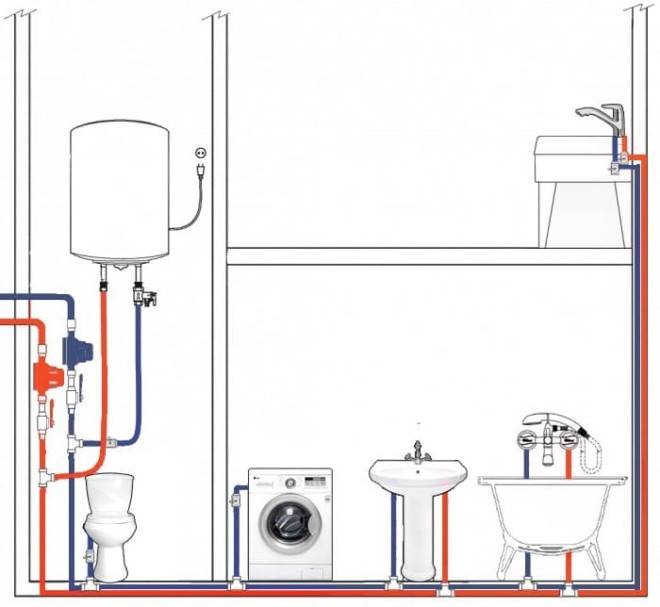

Пример последовательной разводки — оборудование на входе в квартиру для повышения безопасности
При подходе к месту установки смесителя необходимо точно выдерживать расстояния
При скрытой установке водопровода некоторые трубы можно спрятать в пол.
Лучше все делать на плане, но можно и «на месте» отметить. Важны не только геометрические размеры устройств, но и точное расположение места, куда должна подаваться вода.
Скрытая проводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь, придется ломать стену, что совсем не радует. Поэтому стараются закладывать в стену только целые куски без стыков – меньше вероятность протечки.
Второй вариант фальшстены из пластиковых панелей.
Такой способ подключения называется смешанным – часть водопровода разводится с помощью тройников, часть от коллектора.
