Схема управления наружным освещением: Схема управления наружным освещением | Проектирование электроснабжения

Схема управления наружным освещением | Проектирование электроснабжения

9 сентября 2018 k-igor

Для управления наружным освещением используют различные варианты схем. Сегодня вам хочу представить универсальную схему включения/отключения наружным освещением, которую можно применять практически всегда, внося минимальные изменения.

К примеру, различные варианты схем управления, я также шкафы управления уличным освещением я рассматривал в своем курсе по проектированию кабельных сетей и наружного освещения. Но сегодня универсальную схему я слегка модернизирую, чтобы выполнить дополнительное требование заказчика.

Любая нормальная схема управления наружным освещением должна иметь 3 режима работы:

• ручной режим;
• дистанционный режим;
• автоматический режим.

Исходя из этого, предлагаю вашему вниманию универсальную (типовую) схему управления уличным освещением:

Универсальная (типовая) схема управления наружным освещением

Рассмотрим назначение всех коммутационных аппаратов и изделий.

QF –  автоматический выключатель, который предназначен для защиты цепей управления.

KM1 – электромагнитный контактор, который необходим для коммутации силовой цепи (включения/отключения наружного освещения).

KT1 – астрономический таймер либо фотореле, которые управляют освещением в зависимости от времени суток или освещенности.

SA1 – кулачковый переключатель выбора режима работы схемы управления.

SB1 – кнопка «Стоп» с размыкающим контактом без фиксации для отключения наружного освещения в ручном режиме.

SB2 – кнопка «Пуск» с замыкающим контактом без фиксации для включения наружного освещения в ручном режиме.

Схема работает очень просто. Изначально необходимо выбрать необходимый режим работы. В ручном режиме освещение включается и отключается кнопками «Пуск» и «Стоп», которые могут быть установлены на шкафу управления либо вынесены на пост охраны. В дистанционном режиме для управления освещением требуется «сухой контакт» от внешнего устройства. В автоматическом режиме управление осуществляется за счет реле (фотореле, астрономического таймера).

Если вам какой-либо режим не требуется, то схему очень легко упростить до требуемой конфигурации.

Однако, предположим, что наружное освещение должно включаться не только от таймера либо фотореле, но и от сигнала охранной сигнализации. Как будет выглядеть схема в таком случае?

Охранная сигнализация – это и есть дистанционное управление.  Но в нашем случае мы должны совместить дистанционный и автоматический режимы. Для этого вместо трехпозиционного переключателя нам достаточно применить двухпозиционный кулачковый переключатель, а вспомогательные контакты КТ1 и охранной сигнализации  должны быть подключены параллельно.

Схема управления наружным освещением по сигналу охранной сигнализации

В такой схеме наружное освещение может включиться в любое время суток при условии, что сработала охранная сигнализация.

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Схема управления освещением: какие есть виды

Разбираем различные варианты управления освещением

В погоне за удобством и экономичностью схемы управления освещением постоянно совершенствуются. Сейчас уже освещением, да и вообще всем электрооборудованием в доме, можно управлять находясь на другом конце Земли.

Это конечно требует серьезных капиталовложений и участия узкопрофильных специалистов. Но есть схемы управления, которые вполне возможно реализовать с минимальным набором знаний по электротехнике и которые значительно облегчат вашу жизнь и позволят сэкономить. О этих то схемах мы и поговорим в нашей статье.

Содержание

• Схемы с ручным управлением
  • Проходные и перекрестные выключатели
  • Схемы на импульсном реле
  • Подключение освещение через пускатель
• Схемы с автоматическим управлением
  • Схема с датчиками освещенности
  • Схема с таймером
  • Схема с датчиками движения
• Вывод

Схемы с ручным управлением

Все схемы управления освещением можно разделить на ручные и автоматические. Ручные схемы хоть и не обеспечивают автоматизации, но обеспечивают должный комфорт. И во многих случаях в соотношении цена и удобство имеют несомненное преимущество перед полностью автоматическими схемами.

Проходные и перекрестные выключатели

Проходные и перекрестные выключатели на практике применяются уже достаточно давно. Но сфера их применения может быть значительно шире. Ведь установка таких переключающих устройств позволяет управлять освещением из двух, трех (см. Как сделать управление освещением с трех мест) и большего количества мест.

Итак:

• Проходной выключатель отличается от обычного выключателя тем, что он имеет один ввод и два вывода. Пусть ввод будет контактом номер 1, а вывода контактами номер 2 и 3. В одном положении выключателя замкнуты контакты 1 и 2, а во втором положении выключателя замкнуты контакты 1 и 3.
• Перекрестный выключатель имеет два вводных контакта 1 и 2, а также два контакта вывода 3 и 4. В одном положении выключателя у нас замкнуты контакты 1 – 3 и 2 – 4, а во втором положении замкнуты контакты 1 – 4 и 2 – 3.
• Такая особенность позволяет выключателям управлять освещением независимо от положения других выключателей в схеме. В связи с этим такую схему часто называют коридорная.

• Как вы можете видеть на схеме, для управления с помощью двух выключателей можно применить только проходные выключатели. Для большего количества точек управления требуется применять уже и перекрестные выключатели.
• Для того чтоб реализовать эту схему для двух выключателей следует произвести следующие переключения. Фазный провод от распределительной коробки подключить к вводу первого выключателя.
• После этого соединяем между собой вывода 2 и 3 обоих выключателей. А к вводу второго выключателя подключаем наш светильник. Осталось подключить нулевой провод к светильнику напрямую от распределительной коробки и наша схема готова к работе.
• Для создания подобной схемы на три и большее количество выключателей между двумя проходными следует поставить перекрестные выключатели. В этом случае мы от выводов 2 и 3 первого проходного выключателя подключаем провода к вводам 1 и 2 перекрестного выключателя. А от выводов 3 и 4 перекрестного выключателя подключаем к выводам 2 и 3 проходного выключателя. В остальном схеме остается без изменений.

Схемы на импульсном реле

Но будем откровенны схемы проходных и перекрестных выключателей отживают свое. С появлением импульсных реле такие схемы кажутся через-чур сложными и недостаточно надежными в связи с большим количеством контактов.

Проще использовать импульсные реле, которые удобнее для управления освещением и схемы которых значительно проще.

Импульсное реле

• Принцип работы импульсного реле сводится к следующему. При подаче питания на катушку силовые контакты изменяют свое состояние на противоположное и фиксируются в этом состоянии. Это позволяет кратковременной подачей напряжения в 0,1 – 0,5 сек., включать и отключать освещение.
• Так как фиксация положения выключателя в этом случае не требуется, то для работы с импульсным реле применяют обычные кнопки. Такие как для дверного звонка. Простое нажатие на кнопку включает освещение. Повторное нажатие на эту или любую другую кнопку в цепи отключает его.

Обратите внимание! Выбирая импульсное реле убедитесь, что катушка работает от сети 220В. Кроме того, следует правильно выбрать номинальный ток первичной цепи, который для сети освещения должен быть не меньше 6А.

• Кроме срабатывания от импульсов в большинство реле имеется функция только отключения и только включения освещения. Для некоторых схем это может стать очень полезным свойством.

• В связи с таким богатым функционалом реле, он имеет аж шесть контактов. Обычно управляющие вывода расположены сверху, а силовые снизу. Но, к сожалению, единой системы тут нет, и каждый производитель изгаляется так, как сам считает правильным. То же самое и с обозначение контактов. Поэтому дабы не быть голословными мы возьмем принцип обозначения одного из самых распространенных производителей. В качестве примера выступает реле – РИО-1.
• Если вы собрались подключать импульсное реле своими руками, то прежде всего собираем управляющий сигнал. Для этого фазный провод от распределительной коробки подключаем к каждому выключателю без фиксации. Вывода от выключателей собираем последовательно и подключаем к контакту «Y» на импульсном реле.
• Но для работы реле нам необходимо наличие питание на катушке. Подводим это питание присоединением к клемме «11» фазного провода от распределительной коробки, а к клемме «N» нулевого провода.
• Теперь от клеммы «14» берем фазный провод к нашим светильникам. Нулевой соответственно прокладываем от распределительной коробки. Все наша схема полностью работоспособна.
• Если же у вас есть желание установить кнопку, которая будет при любом нажатии только включать освещение, то данную кнопку подключаем к контакту «Y1» импульсного реле. Соответственно кнопку, работающую только на отключение света, подключаем к контакту «Y2» реле.

Подключение освещение через пускатель

Согласно п.

6.2.10 ПУЭ от одного группового автомата запрещено запитывать более 20 ламп или многоламповых светильников. Но иногда необходимо одноразово включить сразу большее число осветительных приборов.

В этом случае цепь управления освещением и схема должна предусматривать установку пускателя или контактора.

Итак:

• Пускатель представляет собой катушку, магнитопровод и систему связанных с ним силовых и вторичных контактов. Магнитопровод разделен на неподвижную и подвижную часть. При подаче напряжения на катушку подвижная часть магнитопровода подтягивается к неподвижной. При этом изменяют свое положение и контакты. При исчезновении напряжения на катушке, магнитопровод под действием пружин отпадает, соответственно отпадает и контактная часть.

Обратите внимание! Обычно пускатель имеет три силовых контакта. Это позволяет к каждому из них подключить по одной группе освещения, что в свою очередь позволяет одновременно включать до 60 светильников.

• Для управления пускателем обычно используется кнопочный пост. На нем в обязательном порядке должно быть, как минимум две кнопки «вкл» и «откл». Кнопка «вкл» имеет нормально разомкнутые контакты, а кнопка «откл» нормально замкнутые.
• Для того чтоб освещение управлялось через контактор или пускатель нам, как и в схеме импульсного реле, следует собрать отдельно силовую схему и отдельно схему управления. Силовая схема собирается достаточно просто. Для этого к вводным силовым контактам достаточно подключить фазные провода от групповых автоматов, а к выводам пускателя фазные провода, идущие непосредственно к светильникам.

• А вот со схемой управления все немножко сложнее. Для этого берем фазный провод от одного их групповых автоматов и подключаем его к одному из контактов кнопки «откл». От второго контакта кнопки «откл» присоединяем провод к первому контакту кнопки «вкл». От второго контакта кнопки «вкл» пробрасываем провод к фазе катушки пускателя. Второй вывод катушки пускателя подключаем к нулю.
• Казалось бы, вот и все. При нажатии кнопки «вкл» на катушке появится напряжение и пускатель сработает. Но дело в том, что как только мы отпустим кнопку «вкл» пускатель отпадет. Поэтому нам необходима так называемая схема самоподхвата.
• Суть данной схемы сводится к следующему. У пускателя кроме силовых, есть вторичные контакты, которые повторяют движение силовых. Там есть нормально замкнутые и нормально разомкнутые контакты.
• Для реализации схемы самоподхвата берем фазу с катушки пускателя. Ее подключаем на нормально разомкнутый контакт пускателя. К второму выводу этого контакта подключаем провод, который идет к кнопке «откл». Здесь подключаем его к контакту между кнопкой «вкл» и «откл». Теперь пускатель будет работать даже после отпускания кнопки «вкл».
• Работает данная схема таким образом. Через нормально замкнутый контакт кнопки «откл» напряжение подается к кнопке «вкл». При нажатии кнопки «вкл» происходит подача напряжения на катушку и пускатель срабатывает. При этом замыкаются вторичные контакты пускателя, тем самым шунтируя кнопку «вкл». При нажатии кнопки «откл» напряжение снимается с катушки, пускатель отпадает, и схема возвращается в исходное состояние.

Схемы с автоматическим управлением

Но как бы то не было схемы ручного управления требуют участия человека. А это не всегда возможно или комфортно.

Значительно удобнее если освещение будет включаться самостоятельно по определённым факторам. Для это используется дистанционное управление освещением и схема которая предполагает наличие специальных датчиков.

Схема с датчиками освещенности

Для более рационального расходования электроэнергии применяют так называемые датчики освещённости. Они позволяют включать освещения только при снижении уровня естественного освещения до заданных параметров.

При этом они совершенно не требуют участия человека, а их обслуживание сводится к периодической протирке фотоэлемента датчика от пыли.

Принцип работы датчика освещённости сводится к фиксации уровня освещённости специальным фотоэлементом. При достижении заданных параметров он срабатывает и через силовой контакт подает напряжение к сети освещения. Регулировка необходимого уровня освещённости реализуется за счет специального регулятора на наружной поверхности корпуса.

Подключение датчика освещённости не требует особых знаний:

• Прежде всего подключаем фазу и ноль к соответствующим выводам датчика. Они могут быть обозначены как «L» или «L1» и «N». Это подключение обеспечивает работоспособность устройства.

Схемы подключения датчика освещенности

• От третьего, пока не задействованного вывода, подключаем светильники. Ноль для светильников берется помимо датчика, непосредственно с распределительной коробки.

Обратите внимание! Согласно п. 6.5.7 ПУЭ все системы с автоматическими системами управления освещения должны иметь возможность ручного включения. Это необходимо для ремонта, эксплуатации сети, а также на случай поломки датчиков. Это правило относится ко всем схемам с автоматическим управлением.

Схема управления наружным освещением, для которых такие датчики используют наиболее часто, зачастую предполагает подключение от датчика не светильников, а пускателя освещения.

В этом случае, при снижении освещённости срабатывает датчик, затем пускатель и подается напряжение к сети освещения, которая управляется либо другими датчиками, либо выключателями. Это обеспечивает условие включения освещения только при недостаточной естественной освещённости.

Схема с таймером

В некоторых случаях освещение необходимо включать по факту наступления определённого времени. В этом случае схема автоматического управления освещением оснащается таймером.

Итак:

• Таймеры бывают двух видов аналоговые, с часовым механизмом, и электронные, принцип действия которых схож с принципом действия электронных часов. Кроме того, таймеры разделяются на устройства реального времени и устройства обратного отчета.
• Устройства реального времени ведут счет времени как обычные часы и при наступлении заданного времени выполняют заданные действия – включение или отключение электрооборудования.
• Устройства обратного счета зачастую имеют строго регламентированный временной отрезок, в период которого возможно его срабатывания – час, сутки, неделя. В данном случае можно задать действия на не ограниченное время, а на данный временной промежуток. И таймер будет вести учёт времени до момента срабатывания.
• Сами по себе таймеры практически не выпускаются. Зачастую они интегрированы с другими устройствами. Это могут быть автоматические выключатели, розетки, выключатели, пускатели или другое оборудование.

Розетки с таймерами

• Современные таймеры имеют возможность программирования не на одно, а на несколько действий независимых друг от друга. Кроме того, современные электронные таймеры могут управлять сразу несколькими устройствами. Но такие устройства чаще всего применяются в схемах освещения «умный дом» и других высокотехнологичных схемах как на видео, создать которые без помощи профессионалов может быть затруднительно.

Схема с датчиками движения

Самую высокую степень экономии электроэнергии дает схема управления с датчиками движения. Применение данных устройств позволяет включать освещение только на время нахождения человека в комнате или зоне ответственности.

При этом от самого человека не требуется никакого участия. Даже самые совершенные схемы управления на микроконтроллере используют данный тип датчиков для управления освещением.

• Принцип работы датчика движения основан на фиксации инфракрасного излучения, которое излучает человек. При этом дабы фиксировать не только наличие излучения, но и движение человека имеется специальная оптическая система. По мере движения человека фиксация излучения в этой системе производится разными элементами.
• Количество элементов срабатывание которых приведет к срабатыванию датчика регулируется. Поэтому при малейшем движении для срабатывания датчика достаточно фиксация двумя элементами, а для более грубой настройки может потребоваться фиксация тремя или четырьмя элементами.

Номинальные параметры датчика движения	При выборе датчика движения следует обратить внимание на целый ряд параметров. Прежде всего это электрические номинальные данные. В первую очередь нас интересует напряжение питающей сети, которое должно быть 220В, а также номинальный ток первичной цепи. Он может быть 6, 10 или 16А. Чем выше это значение, тем большее количество ламп мы можем запитать от датчика.
Регулировка датчика движения	Большинство современных датчиков движения имеют возможность регулировки уровня освещенности для срабатывания, время работы датчика после срабатывания и выбор чувствительности срабатывания.
Радиус срабатывания датчика движения	Важным параметром является угол работы датчика. Большинство современных моделей способны обеспечить угол работы до 180⁰. А для датчиков потолочной установки нормальным является охват зоны в 360⁰.
Зависимость датчика движения от погодных условий и места установки	Во время настройки датчиков движения, а также их работы следует помнить, что плохие погодные условия значительно снижают их чувствительность. Кроме того, установка посторонних предметов или стекла перед датчиком может полностью ограничить его работу. Это же правило касается и климатического оборудования, установленного рядом с датчиком.
Конструкция датчика движения	Так же важным параметром является уровень защиты датчика движения от проникновения влаги и пыли. Если для установки внутри помещений можно выбрать приборы без защиты, то для наружной установки лучше выбирать изделия с IP 44 и выше.

Итак:

• Подключение датчика движения достаточно похоже с подключением датчика освещенности. Точно так же для работы устройства ему необходимо наличие фазы и нуля. Для питания же светильников, подключенных к нему, используется третий провод. Для сети освещения он является фазным.
• Кроме того, достаточно интересным решением является возможность их параллельного подключения. Например, у нас есть коридор с несколькими входами. Напротив каждого из них ставим датчик движения, и при срабатывании хотя бы одного из них включается освещение всего коридора. Это так называемая логика «или».

• В виду широкого использования современные датчики движения имеют более широкие возможности чем просто фиксация движения. В большинстве случаев они содержат встроенный таймер, а иногда и датчик освещённости.
• Это позволяет значительно расширить спектр их использования и повысить многозадачность. Например, можно задать условием срабатывания понижения уровня освещенности до определённой величины и появление движения. При этом в сработанном состоянии датчик должен находится столько-то минут, после прекращения движения в зоне его действия.
• Конечно это более удобно, но зачастую увеличивает конечную стоимость всей схемы освещения. Поэтому наша инструкция для удешевления проекта советует интегрировать несколько разнообразных автоматических и ручных схем друг с другом.

Вывод

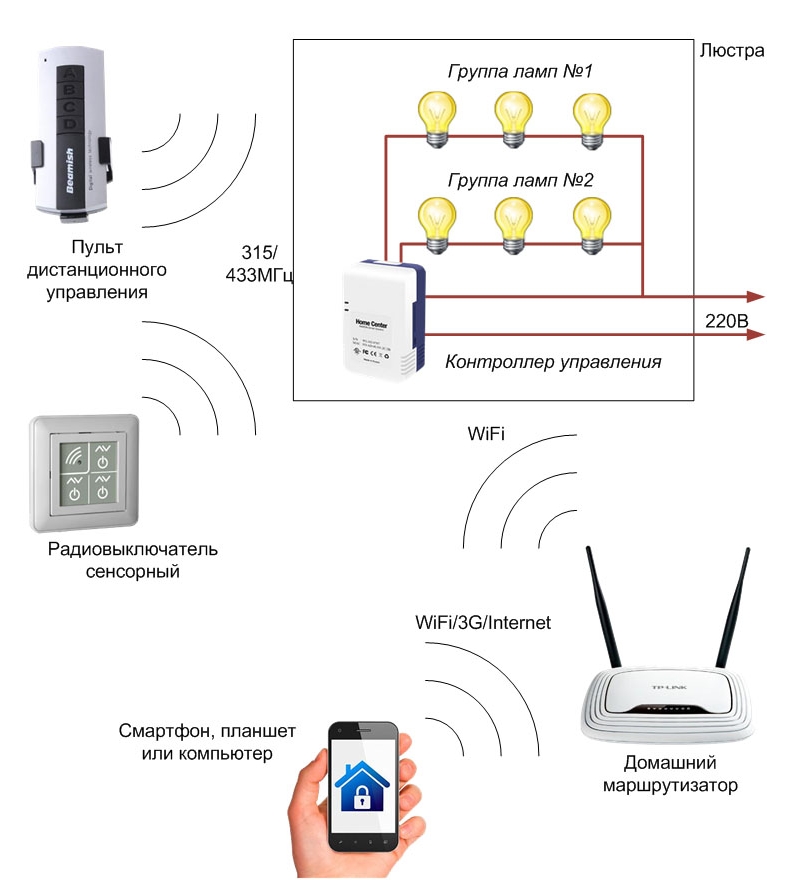

Как видите современная схема дистанционного управления освещением позволяет полностью исключить человека или минимизировать его участи. Но понятное дело, чем более совершенная схема, тем выше ее конечная стоимость.

Поэтому далеко не во всех случаях целесообразно расходовать большие средства на автоматизацию систем управления. Иногда можно обойтись и старым добрым выключателем. Но решать конечно вам, тем более что теперь вы знаете как это все смонтировать без посторонней помощи.
