Схема установки датчика движения: Как подключить датчик движения

LX01, принципиальная электрическая схема, подключение, правила установки

Автор Admin На чтение 6 мин Просмотров 287 Опубликовано 25.01.2023

На данное время наиболее распространенным и популярным устройством для обнаружения движения является объемный, пассивный, инфракрасный детектор движения.

Принцип его действия основан на приеме теплового излучения от любого объекта пироэлектрическим инфракрасным приемником. Этот элемент работает совместно с полевым транзистором, который выступает в качестве предварительного усилителя.

Для того чтобы диапазон тепловой волны излучаемой человеческим телом (5 – 14 МКМ) воспринимался фотоприемником, применяют специальные светофильтры

Для минимизации ложных срабатываний в конструкцию датчика включены два таких приемника подсоединенных по встречной схеме.

В зависимости от внешней засветки и температуры генерируются напряжения каждым датчиком в отдельности.

Их сигналы вычитаются и компенсируются, при превышении пороговой величины срабатывает реакция устройства на движение.

Содержание

1. Датчик движения LX01
2. Принципиальная электрическая схема датчика движения
3. Схемы подключения
4. Правила установки датчика движения

Датчик движения LX01

Для примера возьмем детектор LX01. Устройство состоит из двух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

• Угол зоны сканирования 1200.
• Максимальная дальность обнаружения 12м.
• Питание: переменный ток от 180 до 240В при 20мА.
• Максимальная нагрузка 1200Вт при 5А.
• Время отключения 5сек-600сек.
• Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -100С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

	1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Схемы подключения

Эта модель рассчитана на непосредственное подключение осветительных приборов запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств не более 1 КВт.

Для дополнительного контроля освещения, который предусматривает, как автоматическое, так и ручное включение осветительного прибора используется следующая схема соединения датчика движения через распределительную коробку.

Возможно подключение нескольких детекторов движения для контроля одного осветительного прибора. Такие схемы используются для освежения лестниц или длинных коридоров, которые не могут в полной мере контролироваться одним детектором.

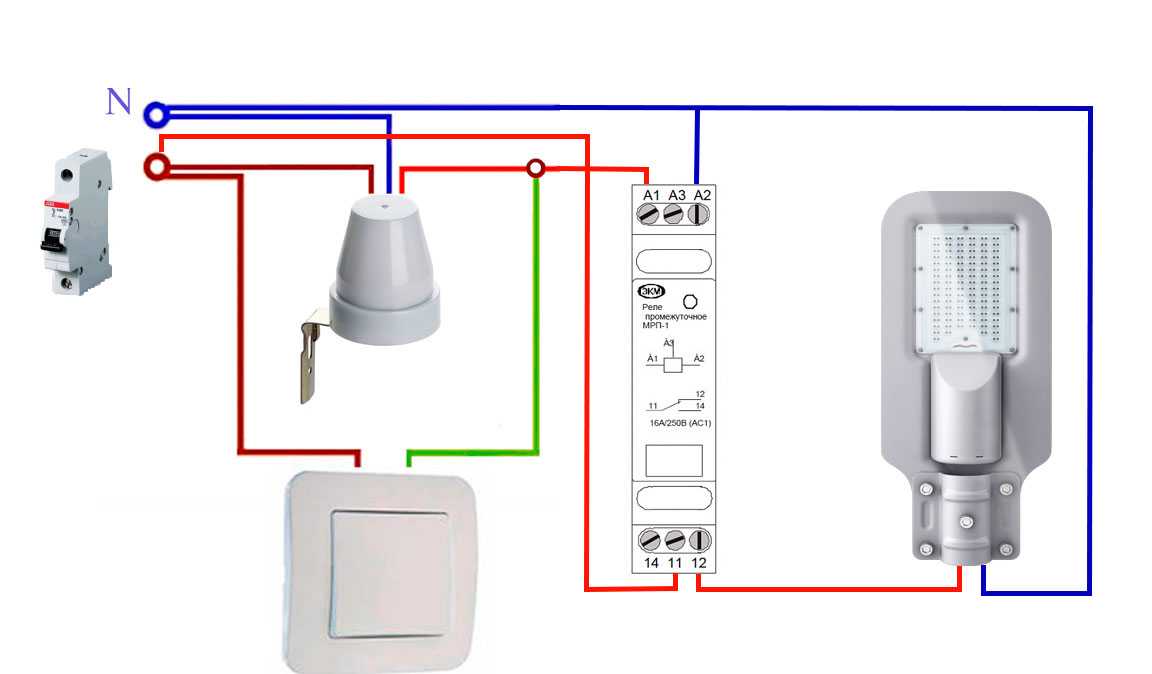

Для того чтобы увеличить максимальную нагрузку используют способ подсоединения датчика движения через промежуточное реле.

В этом случае максимальная мощность потребления будет ограничиваться только параметрами нагрузочной способности используемого промежуточного реле. Таким образом, можно подключать мощные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных элементов, ртутные лампы дневного света, следует помнить, что период между включениями должен соответствовать времени остывания лампы.

Правила установки датчика движения

На стабильность и эффективность функционирования системы тревожной сигнализации влияет место, выбранное для установки детектора движения.

При этом необходимо правильно выбрать не только общую схему, но и точку подключения в каждом помещении. Определяя ее необходимо свести к минимуму негативное влияние внешних факторов, которые могут привести к ложному срабатыванию системы сигнализации.

Следует избегать попадания в область срабатывания конвекционных и интенсивных воздушных потоков (кондиционеры и батареи отопления), а так же прямых солнечных лучей.

Кроме того, поверхность, на которую устанавливается датчик, не должна подвергаться дрожанию и вибрациям (от открывания двери или окна).

Традиционная установка детектора – в затененном углу комнаты на высоте не более 2,4-3м с направлением зоны сканирования на центр помещения.

Обозначения на схеме:
1. Датчик движения
2. Сенсор разбития стекла
3. Геркон
4. Детектор дыма

Подключение датчика движения в системе охраны и сигнализации

• Главная
• Охрана
• Оборудование
• Установка датчика движения для освещения – схемы и советы

Датчик движения для автоматического управления освещением завоевал большую популярность благодаря простоте подключения, надёжной работе и невысокой стоимости. Такие устройства используются в жилых домах, общественных зданиях и в частном секторе. Правильное подключение датчика движения – залог его правильной и продолжительной работы.

Из материала вы узнаете:

Работа датчиков движения

Компактные и экономичные датчики движения ранее применялись только в системах охранной сигнализации. Развитие микроэлектроники и, связанное с этим снижение цен на отдельные компоненты, расширило область применения устройств, реагирующих на движение объекта. Системы автоматического управления освещением работают по несложному принципу. Полупроводниковый сенсор, чувствительный к тепловому излучению человека, реагирует на его появление в зоне обнаружения.

Радиус зоны у датчиков движения может варьироваться от 6 до 15 метров и его определяют следующие факторы:

• Модель датчика движения
• Высота установки
• Пространственная ориентация датчика

После того как движущийся объект определён и «опознан» как человек, электронная схема с помощью контактной группы реле включает источник света. Даже после того как объект выйдет из зоны обнаружения прибор удерживает освещение включённым в течение некоторого времени. Это время можно регулировать встроенным таймером.

Чтобы детектор движения не срабатывал от различных животных, чувствительность схемы так же можно настроить на определённую массу объекта.

Для того чтобы устройство не включало свет в дневное время, в нём имеется дополнительная регулировка определяющая уровень засветки датчика, при котором происходит его срабатывание. Кроме тепловых датчиков движения, для автоматического включения освещения применяются микроволновые приборы.

Применение датчиков движения

Наибольшее распространение, датчики движения, включающие свет, получили в многоквартирных домах. В вестибюлях жилых зданий и на лестничных площадках, свет остаётся включенным практически постоянно. При этом расходуется много электроэнергии и источники света (лампочки) часто перегорают. Эта проблема легко решается установкой датчика движения, который будет включать свет, как только в подъезд зайдёт человек, и выключать его через некоторое время.

В частном секторе датчики движения могу включать освещение в подвалах, на чердаках, и других неосвещаемых помещениях. Такие устройства могут подсвечивать вход в дом или гараж, а так же территорию участка.

Для освещения, обычно, используется бытовая сеть переменного тока с напряжением 220 В, поэтому установка датчиков движения для освещения должна осуществляться грамотно и с соблюдением всех требований безопасности.

Установка и подключение

В паспорте на датчик движения указывается радиус действия и угол зоны обнаружения. Чтобы прибор обеспечил данные характеристики, он должен быть установлен на рекомендуемой высоте. Если датчик устанавливается на улице, то выбор места определяется отсутствием веток деревьев и кустов в зоне обнаружения. На датчик не должны попадать прямые солнечные лучи и свет от искусственных источников. Для правильной ориентации датчика используется поворотный кронштейн. Расстояние между датчиком движения и светильником может быть любым. Самым важным в этом вопросе является удобство подключения кабеля от датчика к источнику света. Конструктивно датчик движения можно подключить к любому источнику освещения при условии, что его мощность не будет превышать значения указанного в паспорте.

Подключение датчика движения для освещения выполняется строго в определённой последовательности. Под крышкой корпуса датчика находится колодка с тремя клеммами.

Они  обозначены:

• «L» – фаза
• «N» – ноль
• «А» – лампа

Сеть 220 В подключается к клеммам L и N, с соблюдением фазы и нуля, а источник света к клеммам A и N. То есть к датчику движения подключаются две двухпроводных линии – сеть и светильник. Для точного определения фазы можно использовать отвёртку-индикатор с неоновой лампочкой. Прикосновение к фазовому проводу сети вызовет свечение индикатора. У некоторых типов датчиков может быть задействована четвёртая клемма – заземление. Аналогичная точка подключения должна быть на металлическом корпусе светильника. Обычно это приваренный к корпусу болт с гайкой. В этом случае подключение источника света осуществляется кабелем из трёх одножильных проводов, сечение которых должно быть не менее 2,0 мм².

После того как фаза питающей сети определена, следует полностью отключить напряжение. Это лучше всего сделать на основном щитке. Если датчик движения и осветительный прибор представляют собой объединённое устройство, то схема установки датчика движения включает в себя только подключение сетевого напряжения. После подключения питания необходимо отрегулировать прибор для его корректной работы.

Популярные модели датчиков движения

Elektrostandard SMS M 04

• Тип – инфракрасный датчик движения
• Мощность нагрузки – 1200 Вт
• Радиус зоны срабатывания – от 1 до 12 метров
• Угол обзора — 180⁰
• Время задержки – от 10 сек до 7 мин
• Защита корпуса – IP 44

Feron SEN 42

• Тип – микроволновый датчик движения
• Мощность светильника – до 1200 Вт
• Угол обнаружения объекта – 360⁰
• Радиус – до 8 метров
• Время задержки – от 10 сек до 12 мин
• Защита – IP 44

Модели датчиков не требуют дополнительной защиты от дождя и снега и могут эксплуатироваться в климатических условиях от – 20 до + 40 градусов.

Документация по продукту и загрузка программного обеспечения

Категория документа

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

72 087

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

76 595

action_test

Оценка соответствия

8 326

предложение

Спецификации

70 432

Energy_efficiency

Защита окружающей среды

128 354

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

13 357

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

3 313

action_print_preview

Решения

1 290

action_settings1

Техническая информация

Ознакомьтесь с предстоящими событиями и онлайн-курсами обучения.

159 535

earth_arrow

Обучение, мероприятия и вебинары

173

media_video

Видео

425

open_book

Технический документ

Откройте для себя наш обширный портфель решений.

908

3д

САПР, чертежи и кривые

Технические чертежи для наших продуктов.

72 087

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

76 595

action_test

Оценка соответствия

8 326

цитата

Спецификации

70 432

Energy_efficiency

Экологичность

128 354

Посмотреть еще

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

72 087

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

76 595

action_test

Оценка соответствия

8 326

котировка

Спецификации

70 432

Energy_efficiency

Экологичность

128 354

box2

Руководство по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

13 357

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

3 313

action_print_preview

Решения

1 290

action_settings1

Техническая информация

Ознакомьтесь с предстоящими мероприятиями и онлайн-курсами обучения.

159 535

earth_arrow

Обучение, мероприятия и вебинары

173

media_video

Видео

425

open_book

Технический документ

Откройте для себя наш обширный портфель решений.

908

Показать меньше

Схема подключения и подключения ИК-датчика движения для установки

В этой статье мы узнаем, как установить обычный ИК-датчик движения. Также мы увидим проводку и схему подключения ИК-датчика движения. PIR означает пассивный инфракрасный датчик. Датчик движения PIR — это то, что может обнаруживать движущиеся объекты, людей или животных. Датчики движения в основном используются для автоматического включения/выключения света, автоматического открывания и закрывания раздвижных дверей и т. д. Вы можете увидеть применение датчиков движения в торговых центрах, театрах, столовых, местах встреч и т. д. Фактически, вы можете установить датчик движения датчик в вашем собственном доме также. В настоящее время на рынке доступны компактные датчики движения. Вам не нужно делать какие-либо сложные электронные схемы.

Терминал и функция датчика движения

Здесь вы можете увидеть схему подключения обычного ИК-датчика движения, доступного на рынке.

Этот датчик движения работает от сети переменного тока 230 В. Это компактное устройство. Фактический датчик движения, ИС, реле, все доступно внутри этого компактного устройства. Вы можете видеть, что всего три клеммы — Фаза (P), Нейтраль (N) и Нагрузка (L). В целом, он будет работать как нормально разомкнутый (НО) контакт в цепи. Как правило, питание 230 В переменного тока должно быть подключено через клеммы P и N. В нормальных условиях рядом с датчиком нет движения, нет напряжения на клемме «Нагрузка» или «L». При наличии движения рядом с датчиком питание 230 В будет доступно на клемме «L».

Проводка и подключение датчика движения

Здесь вы можете увидеть схему подключения датчика движения со светом и питанием.

Процедура подключения

1. Подсоедините нейтральную клемму источника питания к нейтральной клемме (N) датчика и нейтральной клемме светильника или лампочки.

2. Подключите фазную клемму источника питания к любой клемме выключателя.

3. Подсоедините другой вывод выключателя к фазному выводу датчика.

4. Подсоедините клемму нагрузки (L) датчика к клемме фазы фонаря.

Работа автоматического освещения с использованием датчика движения

Теперь давайте обсудим, как работает эта схема. Когда переключатель находится в выключенном состоянии, в цепь не подается ток и напряжение, поэтому свет никогда не включится, пока переключатель не будет включен.

При включении переключателя цепь заряжается. Датчик работает как нормально разомкнутый контакт. Когда человек приближается к датчику или в зоне действия датчика происходит какое-либо движение, датчик срабатывает как размыкающий или замкнутый контакт. Таким образом, свет будет получать питание от клеммы нагрузки датчика. Таким образом, вы можете включить выключатель в ночное время или в темное время суток. Кроме того, вы можете использовать LDR вместо этого переключателя, поэтому эта схема будет работать только в темное время суток.

Процедура установки датчика движения

1. Датчик движения должен выступать со стороны движения или области применения.

2. Средний радиус действия датчика движения до 6 метров. Итак, установите или разместите датчик в пределах 6 метров от области применения.

3.
