Схема выключателя с трех мест: Схема подключения проходного выключателя с 3х мест

разбор схем + пошаговая инструкция по подключению

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

проходной выключатель

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

   перекрестный переключатель

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

проходной переключатель

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

перекрестный переключатель

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.

В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Пошаговая инструкция по монтажу и расключению коробок

Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.

Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя.

У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.

С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:

Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:

Использование схем с тремя выключателями

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

штроборез

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

перфоратор

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

• 2-х жильный – ноль и фаза от питающей сети;
• 2-х жильный – ноль и фаза от осветительного прибора;
• 3-х жильный – от одного проходного выключателя;
• 3-х жильный – от второго проходного выключателя;
• 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

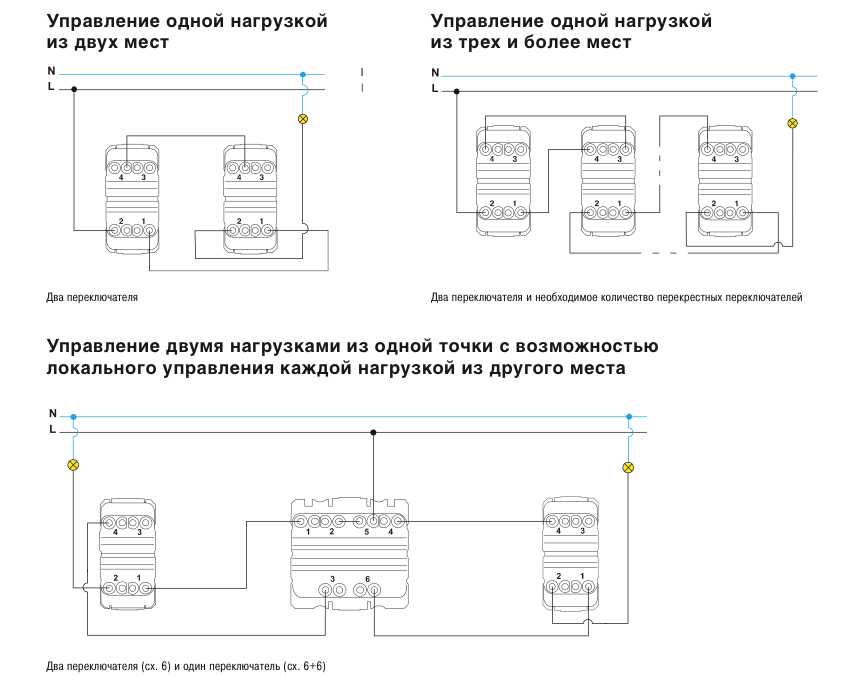

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

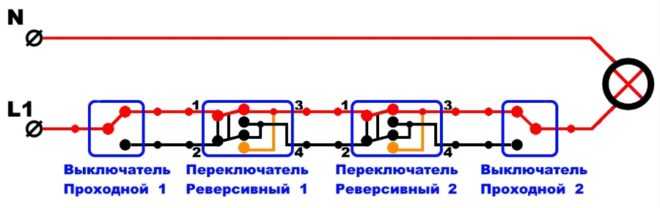

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Двухклавишный проходной выключатель

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Что еще важно знать, или «что происходит за кулисами»

Работа ПВ

Есть несколько важных особенностей в работе ПВ:

1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
3. Вся коммутация подключается только последовательно, то есть друг за другом!
4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:

Подключение ПВ

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Источники

• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://electric-220.ru/podkljuchenie-prohodnyh-i-perekrestnyh-vykljuchatelej
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html
• https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://LampaExpert.ru/osveschenie/upravlenie-s-trekh-mest
• https://YaElectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki
• https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
• https://elektro220v.ru/pereklyuchateli/prohodnoy-vyklyuchatel-shema.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

схема подключения устройства из разных мест

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Об особенностях конструкции и правилах монтажа изделия подробно написано в данной статье.

Проходные выключатели используются для организации управления светильниками из нескольких мест

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Как подключить розетку собственными руками. Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.

В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой.

Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально.

Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Что такое 3-полюсный выключатель? Как это работает?

Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 апреля 2023 г. 2 апреля 2023 г.

Написано Эдвином Джонсом  / Факт проверен Эндрю Райтом

Вы пытаетесь настроить идеальную электрическую сеть для своего тяжелого оборудования и столкнулись с необходимостью в трехполюсном автоматическом выключателе. Но что такое трехполюсный выключатель?

3-полюсный автоматический выключатель обычно имеет мощность 30 ампер

. Но разные модели обычно имеют разное номинальное напряжение, которое часто находится в диапазоне от 120 до 480 вольт. Этот довольно высокий предел мощности может сделать его пригодным для использования с тяжелым оборудованием.

Продолжайте читать, чтобы получить дополнительную информацию о 3-полюсных автоматических выключателях и их использовании.

Содержание

• Что означает 3-полюсный автоматический выключатель?
• Как работает трехполюсный выключатель?
• Сколько проводов может быть в 3-х полюсном автомате?
• Сколько вольт в 3-полюсном выключателе?
• Как подключить 3-полюсный выключатель
• Можно ли использовать 3-полюсный выключатель в 2-полюсной системе?
• В чем разница между 3-полюсным и 3-фазным выключателем?
• Часто задаваемые вопросы
• Заключение

Что означает 3-полюсный автоматический выключатель?

Трехполюсный автоматический выключатель обычно подает 480 В переменного тока (VAC) на подключенные устройства или оборудование. Как следует из названия, он использует три провода для подачи питания через три отдельных переключателя.

Для сравнения, однополюсный выключатель часто обеспечивает только около 120 В переменного тока для трехпроводных клемм и 240 В переменного тока для двух проводов под напряжением. Более высокое номинальное напряжение, предлагаемое 3-полюсным автоматическим выключателем, делает его идеальным для использования в коммерческих и промышленных объектах.

Как работает трехполюсный выключатель?

Трехполюсный автоматический выключатель обычно работает как стандартный выключатель. Если на этот автоматический выключатель подается более высокий электрический ток, чем его мощность, он сработает и предотвратит повреждение подключенного оборудования.

Тем не менее, более высокая допустимая сила тока и напряжение из-за количества проводников делает его отличным выбором для использования в трехфазной электрической сети.

Примером использования устройства, в котором используется 3-полюсный выключатель, является подключение данного устройства к водонагревателю, воздушному компрессору или кондиционеру.

Сколько проводов может быть в 3-полюсном выключателе?

Как следует из названия, на типичной схеме подключения 3-полюсного автоматического выключателя используются три провода под напряжением.

Сколько вольт в 3-полюсном выключателе?

3-полюсные автоматические выключатели часто имеют различные номиналы, например 240 В, 380 В и 400 В. Как видите, эти значения напряжения достаточно высоки, обеспечивая достаточную и сбалансированную выходную мощность для различных двигателей и другого оборудования.

Например, 3-полюсный выключатель на 240 В будет идеальным выбором для многих применений, таких как трансформаторы. Кроме того, типичный 3-полюсный выключатель рассчитан на 30 ампер и подходит для сервисных панелей NF.

Как подключить 3-полюсный автоматический выключатель

Подключение проводов к 3-х полюсным автоматическим выключателям аналогично формированию однофазных или двухфазных электрических каркасов. Но существуют некоторые различия с этой 3-полюсной схемой, особенно для трехфазной цепи.

Вот краткое руководство для справки:

• Шаг 1: Выключите главный автоматический выключатель на электрощите.
• Шаг 2: Найдите три горячих провода, идущих к панели, и ослабьте их клеммы с помощью отвертки.
• Шаг 3: Найдите провод заземления. Затем поместите и закрепите его в наземной сервисной планке.
• Шаг 4: Подсоедините два оставшихся провода к автоматическому выключателю и затяните их.
• Шаг 5: Включите главный автоматический выключатель и проверьте, хорошо ли работает 3-полюсный выключатель.

Можно ли использовать 3-полюсный выключатель в 2-полюсной системе?

Можно использовать 3-полюсный автоматический выключатель для 2-полюсной установки. Но этот выключатель следует использовать для однофазных цепей, которые могут использовать два полюса.

Следовательно, пользователи должны обращать внимание на тип устройства, которое они используют в своих сервисных панелях. Некоторые 3-полюсные автоматические выключатели могут быть несовместимы с этим типом применения.

В чем разница между 3-полюсным и 3-фазным выключателем?

Разница между 3-полюсным и 3-фазным автоматическим выключателем обычно заключается в используемых терминах. «Фаза» в данном контексте означает переменный ток. С другой стороны, «полюс» означает, как выключатель создает электричество для распределения.

Таким образом, 3-полюсный выключатель означает, что выключатель использует три модуля для создания электронов для распределения энергии. Что касается трехфазного выключателя, он указывает на то, как электричество подается по домам — по трем фазам, отстоящим друг от друга на 120 градусов.

Часто задаваемые вопросы

Что такое 3-полюсная розетка?

Во-первых, имейте в виду, что 3-полюсная розетка отличается от 3-полюсного автоматического выключателя. Для трехполюсной электрической розетки часто требуется вилка с тремя контактами. Третий контакт обычно предотвращает поражение электрическим током, которое может быть частым в некоторых устройствах.

Заключение

К настоящему моменту вы должны знать ответ на вопрос «Что такое 3-полюсный выключатель?» Помните, что этот тип автоматического выключателя хорош для обеспечения и управления электрическими токами для довольно больших двигателей в единицах тяжелого оборудования.

Кроме того, вы можете использовать некоторые автоматические выключатели с тремя полюсами в одно- или двухфазных установках. Но убедитесь, что вы проверили устройство, которое у вас есть, перед его установкой, чтобы избежать таких проблем, как несовместимость с вашим устройством.

Эндрю Райт

Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения. Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.

Типы автоматических выключателей и руководство по их замене

Автоматические выключатели являются важными устройствами безопасности для каждого здания, склада и всех зданий, использующих электричество. Они выступают в качестве третьей стороны или арбитров в сложных и других опасных системах электропроводки. При попадании чрезмерного тока в электропроводку могут возникнуть пожары, скачки напряжения и взрывы. Но прежде чем такие опасные реакции могут произойти, автоматические выключатели отключают электроэнергию.

Эти коробчатые приспособления работают, ограничивая ток в одной цепи. Без автоматических выключателей ваше предприятие было бы в постоянной опасности и беспорядке.

Сколько типов выключателей существует?

Существует три основных типа автоматических выключателей: стандартные, автоматические выключатели AFCI и выключатели GFCI. Вот что вам нужно о них знать: -полюсные выключатели и двухполюсные выключатели. Это более простые выключатели, которые контролируют частоту электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот тип прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов. Это может произойти, когда горячий провод контактирует с проводом заземления, другим горячим проводом или нейтральным проводом. Это отключение тока предотвращает электрические возгорания.

Вот еще немного об однополюсных и двухполюсных выключателях:

Однополюсные выключатели

• Наиболее распространенный выключатель
• Защищает один провод под напряжением
• Подает 120 В в цепь
• Ручки 15-20 А

Двухполюсные выключатели

• С двумя однополюсными выключателями с рукояткой и общим размыкающим механизмом
• Защищает два провода
• Подает 120В/240В или 240В в цепь
• 15-200 ампер
• Используется для крупных приборов, таких как водонагреватели

Автоматические выключатели GFCI

Автоматические выключатели GFCI или прерыватели цепи замыкания на землю отключают подачу электроэнергии в цепи, когда в них возникают токи перегрузки. Они также вступают в силу при коротком замыкании или замыкании линии на землю. Последнее происходит при нежелательных образованиях пути между электрическим током и заземленным элементом. Эти выключатели не подходят для устройств, которые работают непрерывно, таких как холодильные или медицинские устройства. Причина кроется в спотыкании; выключатели могут сработать больше, чем должны.

Вот дополнительная информация о выключателях GFCI:

• Обозначаются витыми проводами и тестовыми кнопками на их передней стороне
• Необходим для использования во влажных помещениях, таких как подвалы, открытые пространства, ванные комнаты, кухни и гаражи
• Удобен на рабочих станциях, где используются электроинструменты
• Имеют стандартную вставку I” на полюс

Автоматические выключатели AFCI

Автоматические выключатели AFCI или прерыватели цепи дугового замыкания останавливают непреднамеренный электрический разряд в электрическом шнуре или системе электропроводки, который может привести к пожару. Он делает это, обнаруживая ненормальный путь и электрический скачок, после чего отключает поврежденную цепь от источника питания до того, как дуга поймает источник тепла, достаточно горячий, чтобы загореться.

Еще немного об автоматических выключателях AFCI:

• Дуги возникают в результате старения или повреждения электрических шнуров и проводов
• Необходим вместе с обычными или стандартными выключателями, потому что они реагируют на стабильное теплоснабжение, а не на резкие скачки напряжения
• Отвечает за защиту ответвленной проводки в электрической системе

Лучший тип автоматического выключателя в зависимости от корпуса

Тип автоматического выключателя	Лучшее использование
Стандартные автоматические выключатели	Защита имущества, оборудования и приборов из-за неисправности электрооборудования
Автоматические выключатели GFCI	Защита от поражения электрическим током в местах, где возможно поражение электрическим током, таких как влажные помещения, прачечные, гаражи, кухни или на открытом воздухе
Автоматические выключатели AFCI	Вместо стандартных автоматических выключателей для снижения вероятности образования дуги как источника воспламенения, приводящего к пожару

Как заменить автоматический выключатель

• Наденьте защитное снаряжение, такое как перчатки обходчика, резиновую обувь и защитные очки, и встаньте на защитный коврик. Убедитесь, что вокруг нет жидкости.
• Найдите коробку главного выключателя и неисправный выключатель.
• Проверка питания с помощью тестера напряжения.
• Отключите распределительные щитки ответвлений, затем основное питание и, наконец, отдельные выключатели.
• Осмотрите панель снаружи на предмет обесцвечивания или ржавчины.
• Выкрутите винты на лицевых панелях с помощью отвертки.
• Определите тип используемого выключателя, прочитав этикетку на главном выключателе питания.
• Проверить внутреннюю часть панели на наличие ржавчины, оплавления, обесцвечивания, следов нагрева, потерянных проводов, проникновения вредителей, странных форм, мусора, множества проводов под одним винтом, проводки с поврежденной изоляцией или разноцветных проводов.
• Ослабьте винт на неисправных проводах прерывателя.
• Снимите автоматический выключатель.
• Утилизируйте старый автоматический выключатель.
• Поместите новый на то же место, что и старый.
