ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ Unified system for design documentation. Graphical designations of materials and rules for their representation

ГОСТ 2. 306-68

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. la

(Введен дополнительно, Изм. № 1).

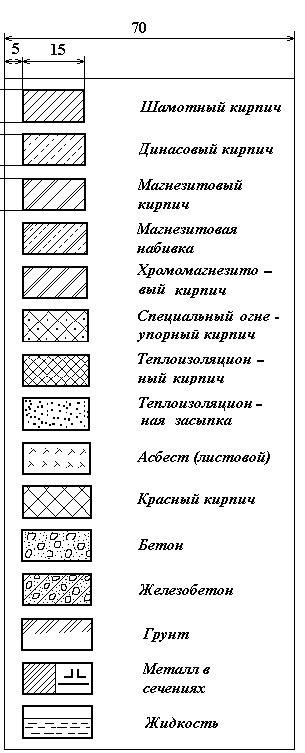

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал	Обозначение
1. Металлы и твердые сплавы
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .

а — сетка; б – засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2 .

Таблица 2

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.

501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Черт. 2а

Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция, Изм. № 4 )

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В. Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4 )

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 21.501-93	4

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г. , сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

Что такое штриховка кирпича

Рубрика: Строительные материалы | 11.07.2014

Загрузка…

В процессе строительства используется большое количество самых разных материалов. И для того, чтобы мастера на чертежах могли отличать их, введены различные условные обозначения. Штриховка сечения показывает графически, какой материал используется.

Конечно, самым популярным строительным материалом является кирпич. Штриховка кирпича на чертеже представляет собой наклонные линии, расстояние между которыми одинаково. Следует принимать во внимание требования ГОСТ при создании чертежей. При этом такая штриховка применяется для любого кирпича вне зависимости от видов, которых существует множество. Давайте поговорим о некоторых из них.

Силикатный кирпич

Один из наиболее популярных видов. В процессе производства используются вода, песок (кварцевый) и известь. В состав силикатного кирпича не входит глина, поэтому по терминологии он не является кирпичом в принципе (кирпич по словарю – это брусок прямоугольной формы, сделанный из обожженной глины). Однако ГОСТ и разговорные нормы наделили правом силикатному материалу называться кирпичом.

В процессе изготовления смесь проходит прессование и обработку при высокой температуре в специальном автоклаве под давлением около 10 атмосфер. Если требуется сделать силикатный кирпич цветным, на этапе создания смеси добавляется красящий пигмент.

Силикатный кирпич отличается прочностью, устойчивостью к внешним воздействиям, а также универсальностью – его можно применять для строительства самых разных объектов, в том числе, несущих стен и обычных перегородок. Однако не рекомендуется использовать этот материал в процессе строительства фундамента, каминов, дымоходов.

Керамический кирпич

Такой материал был создан впервые несколько тысяч лет назад. В его основе – классическая глина и множество добавок. Из смеси создается заготовка, которая потом отправляется на обжиг в специальной печи, где температура поднимается до 1000°. Изготавливается керамический кирпич по времени дольше, чем силикатный.

Однако керамический кирпич не имеет ограничений в областях использования. Он без проблем выдерживает воздействие высокой температуры и влаги, а значит, может использоваться для строительства дымоходов, печей, цоколей и так далее – этим не может похвастаться силикатный материал. Следует признать, что силикатный кирпич лидирует в вопросе тепло- и звукоизоляции. Поэтому нельзя однозначно сказать, какой кирпич лучше.

Гиперпрессованный кирпич

Такой кирпич изготавливается из портландцемента, ракушечника, воды. Также добавляется красящий пигмент. Материал производится с использованием метода полусухого гиперпрессования под высоким давлением. Кирпич может иметь любую форму и цвет.

Гиперпрессованный кирпич необходим для создания облицовки. Он способен не только повысить привлекательность сооружения, но также и улучшить показатели прочности и устойчивости сооружения в целом. Кстати, кирпич станет достойной защитой от перепадов температур и осадков.

Кирпич прост в обработке и монтаже. Мастера способны облицовывать таким материалом самые разные поверхности, даже самые сложные и неровные. Однако нельзя не отметить тот факт, что кирпич имеет значительный вес, а значит, утяжелит сооружение. Следовательно, если вы планируете облицовывать стены гиперпрессованный кирпичом, вам следует позаботиться о том, чтобы фундамент здания был способен выдержать большую нагрузку.

Клинкерный кирпич

Такой материал впервые был создан сравнительно недавно – примерно два века назад. В основе материала – особая тугоплавкая глина. В процессе производства кирпич проходит обжиг в печи до спекания. Благодаря такому процессу структура кирпича становится очень плотной – полностью исключаются даже минимальные пустоты. Клинкерный кирпич может похвастаться высочайшими показателями устойчивости к морозу и жаре, экологической чистотой (это обуславливается составом, в который входят исключительно вода и глина), разнообразием расцветок и форм.

Нельзя не отметить тот факт, что клинкерный кирпич имеет наиболее высокую стоимость. Однако затраты на него действительно оправданы – это универсальный и очень надежный материал, который может использоваться в самых разных сферах.

Стандартные стили штриховки для рисунков

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 03 января 2023

См. вся история

1 Почему на чертежах используется штриховка? 2 Как выполняется штриховка? 3 Примеры распространенных шаблонов штриховки 4 Статьи по теме Проектирование зданий

Стили штриховки — это шаблоны, используемые на чертежах для легкой идентификации и расположения различных типов часто используемых материалов, объектов и пространств.

Штриховка также может использоваться как форма затенения, например, для обозначения теней.

Исторически штриховки рисовались вручную, но разработка переносов, а затем программного обеспечения для рисования позволила значительно сэкономить время на очень повторяющихся и трудоемких задачах. Сегодня команды штриховки можно использовать для почти мгновенного заполнения выбранной области или материала стандартным образцом штриховки. Например, ванную комнату можно заполнить плиткой, выбрав соответствующий стиль штриховки для обозначения плиток и применив его ко всей мозаичной области чертежа. Использование параметрического программного обеспечения позволяет прикреплять общие атрибуты к ряду похожих элементов, так что, например, все мозаичные области в здании могут быть заштрихованы одной командой, а изменения могут быть применены ко всем элементам.

Ниже приведены некоторые из наиболее распространенных стилей штриховки. Чтобы сделать этот список более полным, нажмите «Редактировать эту статью» в верхней части страницы и добавьте еще.

	Совокупность
	Стена из блоков
	Блокворд
	Кирпичная кладка
	Английская бондовая стенка
	Садовая стена
	Изоляция
	Бетон
	Файнвуд
	Лиственная древесина
	Фанера
	Стекло
	Гравий
	Хардкор
	Мощение
	Щебень
	Песок
	Камень
	Черепица
	Кровельная черепица
	Напольная плитка

• Компьютерный дизайн.
• Фасады.
• Чертежи.
• Люк.
• Как нарисовать план этажа.
• Техника черчения вручную.
• Обозначения и символы.
• Размеры бумаги.
• Почтовый ящик.
• Символы на архитектурных чертежах.
• Размеры ручек для технического рисования.
• Техника черчения зданий.
• Типы чертежей.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Вид история комментариев

Символы и люки архитектурного плана этажа

Приведенные ниже символы и образцы штриховки используются в архитектурных планах этажей. У каждого офиса есть свой стандарт, но большинство символов должны быть похожи на те, что показаны на этой странице.

Перейти к символам или образцам штриховки.

Обозначения графического плана

Разрез здания

Верхняя строка = номер чертежа

Нижняя строка = номер листа0003

Итог по итоге = номер листа

Подробная часть разделения

Верхняя линия = Номер чертежа

Итог = лист номер

Внешний или здание.

Выноска детали плана

Верхняя строка = номер чертежа

Нижняя строка = номер листа

Выноска сетки столбцов

Горизонтальные линии = буквы

Вертикальные линии = номера

Revision Cloud

Число = пересмотр на этом листе

Стенная или раздевательная метка

Номер = тип раздела

. Линия = Номер листа

Буквы = Номер подчертежа

SIM = Аналогично и OPH = Противоположная стрелка

Стрелка на север

Дверная табличка

Номер относится к комнате, в которую ведет дверь.

Маркировка окна или остекления

Номер определяет тип окна или тип стекла.

Идентификатор комнаты

Верхние строки = название комнаты

Внутри коробки = номер комнаты

Шаблоны штриховки

Штрихи материала традиционно рисовались вручную, поэтому было важно, чтобы каждый составитель последовательно рисовал символы штриховки.
