Как сделать штробу в бетоне: перфоратором, болгаркой

Штробление бетона – это выполнение в толще материала небольших по ширине канавок, в которые прокладываются различные коммуникации (чаще всего провода и элементы электрической сети). Несмотря на кажущуюся простоту процесса, правильно и безопасно сделать штробы получается далеко не всегда.

Прокладка коммуникаций выполняется в соответствии с установленными правилами и нормами, предполагает соблюдение определенных расстояний, использование подходящего инструмента, корректную разметку стены, устранение пыли, аккуратный монтаж и т.д. Самое главное, чему нужно уделить внимание в первую очередь – это изучение действующих норм СНиП и выбор инструмента.

Чем и как сделать штробу в бетоне:

1. Зубило и молоток

   – просто и дешево, но неудобно и долго. Даже при условии наличия определенных навыков и сноровки штробы получаются кривыми, выполняются трудоемко. Но зато не нужно покупать никакого инструмента, тратиться на расходники и т. д.

2. Перфоратор

   – процесс идет быстро, но штроба часто получается с неровными краями.

3. Болгарка

   – дает огромное количество пыли, которая потом с трудом убирается даже строительным пылесосом. Зато углубления получаются ровными, работа идет быстро.

4. Штроборез

   – самый лучший и дорогостоящий вариант. Для одноразового применения получается очень затратно, зато штробы создаются ровными, без пыли и сильного шума, быстро.

До того, как начинать штробить, обязательно нужно изучить все нюансы и тонкости, правила и нормы, указанные в специальных документах.

Содержание

• 1 Как сделать штробу в бетонной стене
• 2 Чем и как сделать штробы в стенах
  • 2.1 Болгарка УШМ
  • 2.2 Перфоратор
  • 2.3 Молоток и зубило
  • 2.4 Дрель
  • 2.5 Штроборез
• 3 Как проштробить стену под проводку
  • 3.1 Порядок работ
  • 3.2 Размечаем стены под штробы
  • 3.3 Особенности железобетонных стен
  • 3. 4 Изготовление борозды по бетону
  • 3.5 Работа по газобетону
  • 3.6 Штробление без пыли
• 4 Монтаж кабеля и установка розеток

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

• Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
• Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
• Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

• Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
• Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
• Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Как проштробить стену под проводку

Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.

Порядок работ

Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.

Основные этапы создания штроб для электропроводки:

• Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
• Разработка трасс в соответствии с местами расположения основных элементов.
• Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.

• Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
• После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
• После того, как все сделано, замеряются расстояния и вносятся в план.
• Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
• Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.

Размечаем стены под штробы

При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.

Как правильно разметить штробы для проводки:

• Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
• Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
• Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

• Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.

• Первый метод выполнения разметки

  – нанести прямые линии обивочным шнуром: сначала нужно натянуть между двумя точками пропитанный любым цветным порошком строительный шнур на расстоянии 1 сантиметр от стены, потом шнур оттянуть и резко отпустить. Для качественной натяжки можно использовать гвозди, саморезы, дюбеля из стали.

• Второй метод разметки

  – отметить 2 контрольные точки с обязательным использованием уровня, провести между точками мелом строго вертикальную/горизонтальную линию.

• Третий метод разметки

  – применение лазерных приборов, которые лучами отсвечивают четкие линии в вертикальной/горизонтальной плоскостях.
• Для нанесения разметки на потолок используют разные методы, но сначала определяют центральную точку на поверхности (проводят 2 прямые линии от углов по диагонали, беря точку их пересечения за центр).

Особенности железобетонных стен

При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, лучше всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.

Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.

Изготовление борозды по бетону

Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует поставленную задачу.

Работа по газобетону

Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но лучше всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.

Штробление без пыли

Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как лучше всего с ней справляться.

Советы мастеров для уменьшения количества пыли:

• Увлажнять поверхность регулярно в процессе.
• Применять бытовой пылесос.
• Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
• Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, так как если вода попадет на инструмент, она его испортит.

Монтаж кабеля и установка розеток

Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

Как заделывают углубления перед финишной отделкой:

• Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
• Затем все аккуратно грунтуется, грунт высыхает.
• Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.

Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.

сделать штробы в бетоне без пыли

Содержание

1. Когда штробят стены под проводку
2. Какими бывают стены в домах и квартирах
3. Древесина
4. Бетон
5. Газобетон
6. Кирпич
7. Гипсокартон
8. Монолит
9. Кафель
10. Правила проведения работ
11. Нормы и ограничения
12. Подготовительный процесс и разметка рабочей поверхности
13. Технология штробления стен болгаркой
14. Как сделать штроборез из болгарки
15. Изготовление защитного кожуха
16. Регулирование глубины пропила
17. Установка дисков на вал
18. Штробление под кондиционер
19. Как штробить стены без пыли
20. Уловитель пыли для болгарки
21. Можно ли штробить несущие поверхности
22. Создание углубления для розетки и выключателя
23. Заделка штроб с электропроводкой
24. Техника безопасности
25. Дополнительные рекомендации

Косметический или капитальный ремонт в квартире сопровождается заменой электрической проводки. Это объясняется износом кабелей, необходимостью увеличения допустимой нагрузки или установки дополнительных точек питания. Штробление болгаркой помогает упростить процесс укладки скрытой проводки. Однако для каждого типа стен предусмотрены свои правила выполнения этой процедуры.

Когда штробят стены под проводку

Штробы (или штрабы) являются важными элементами скрытой проводки. Они представляют собой выбитые в стене углубления нужной ширины. В каналы укладывают кабели, по которым электрический ток поступает к розеткам, осветительным устройствам и выключателям. Скрытая проводка, в отличие от наружной, совместима с любыми интерьерами. Она помогает прятать неэстетичные коммуникационные линии.

Штробление (штрабление) требует специальной подготовки помещения, отнимает немало сил и времени.

Перед началом работы стоит изучить требования ПТЭ и ПУЭ, при несоблюдении которых возникают аварийные ситуации.

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

При необходимости штробления кирпича используется то же приспособление, что и для формирования каналов в бетоне.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Избежать появления трещин помогает отказ от использования перфоратора, зубила и других подобных инструментов.

Правила проведения работ

Не следует начинать штробление до выполнения подготовительных работ. На этапе составления схемы правильно рассчитывают количество, выбирают расположение элементов электрической сети. Наличие каждой точки должно быть необходимым. Размещать большое количество розеток на 1 стороне нецелесообразно. Нужно учитывать материал стены, правильно подбирать диск для болгарки.

Нормы и ограничения

При штроблении стены стоит учитывать следующие требования:

1. Глубина канала должна составлять 2-3 см, ширина — 3 см.
2. Максимальное расстояние между точкой питания и распределительной коробкой составляет 3 м. Штробы укладывают вертикально или горизонтально. Параллельность распространения оценивают строительным уровнем. Укорачивать кабель путем наклонной укладки нельзя. Это относится и к волнообразному способу. Исключением являются мансардные помещения со скошенными потолками.
3. Расстояние между штробой и оконным или дверным проемом должно превышать 10 см. От горизонтального канала до плиты перекрытия оставляют 15 см. Между газовой или отопительной трубой и штробой должно оставаться расстояние в 40 см.
4. Нельзя проделывать каналы во внутренних несущих стенах. Штроба нужной глубины не влияет на внешние стены, однако перегородка может разрушиться.
5. Исключается штробление железобетонных плит. Эта процедура нарушает их целостность, несущую способность.
6. При штроблении потолка стараются делать канал минимальной длины.
7. Проделывать углубления в напольном покрытии нельзя. Рекомендуется скрывать проводку в бетонной стяжке. Однако и этот метод нельзя назвать оптимальным. Замена перегоревшего кабеля будет отнимать много времени и сил.

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

1. Определяют места установки точек питания, осветительных приборов и выключателей.
2. Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
3. Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
4. Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Технология штробления стен болгаркой

Перед работами подготавливают алмазный диск. Он используется для прорезания каналов в прочных материалах.

Долговечный диск облегчает процесс штробления, которое выполняют так:

1. Прорезают болгаркой параллельные полосы по размеченным линиям. Они должны располагаться на расстоянии 2-3 см друг от друга.
2. Удаляют расположенную между полосами часть стены, используя перфоратор.
3. Укладывают провода в каналы, фиксируют их раствором.
4. Приступают к финишной отделке стен.

Параметры штроб подбирают так, чтобы провода не мешали оштукатуриванию стен. Уложив кабели на достаточную глубину, мастер может беспрепятственно наносить отделочную смесь.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух изготавливают так:

1. Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
2. Из металлического листа формируют 2 пластины, которые приваривают к подошве.
3. Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
4. Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
5. Вырезают металлическую боковину. Приваривают элемент к кастрюле.
6. Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
7. Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
8. В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
9. Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Чтобы настройки не сбивались, винт закрепляют контргайкой.

Установка дисков на вал

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

Штробление под кондиционер

Классическая сплит-система включает 2 модуля: один монтируют со стороны улицы, другой — на внутренней поверхности стены. Для размещения кабелей и трубок делают канал шириной 6 см, длиной 5 см. После укладки коммуникации скрывают под слоем гипсового раствора, оштукатуривают стену.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Самым простым способом является регулярное увлажнение стен.

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену. Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
2. Сокрытие проводки под гипсокартонной конструкцией.
3. Укладка кабелей в специальных плинтусах.

Создание углубления для розетки и выключателя

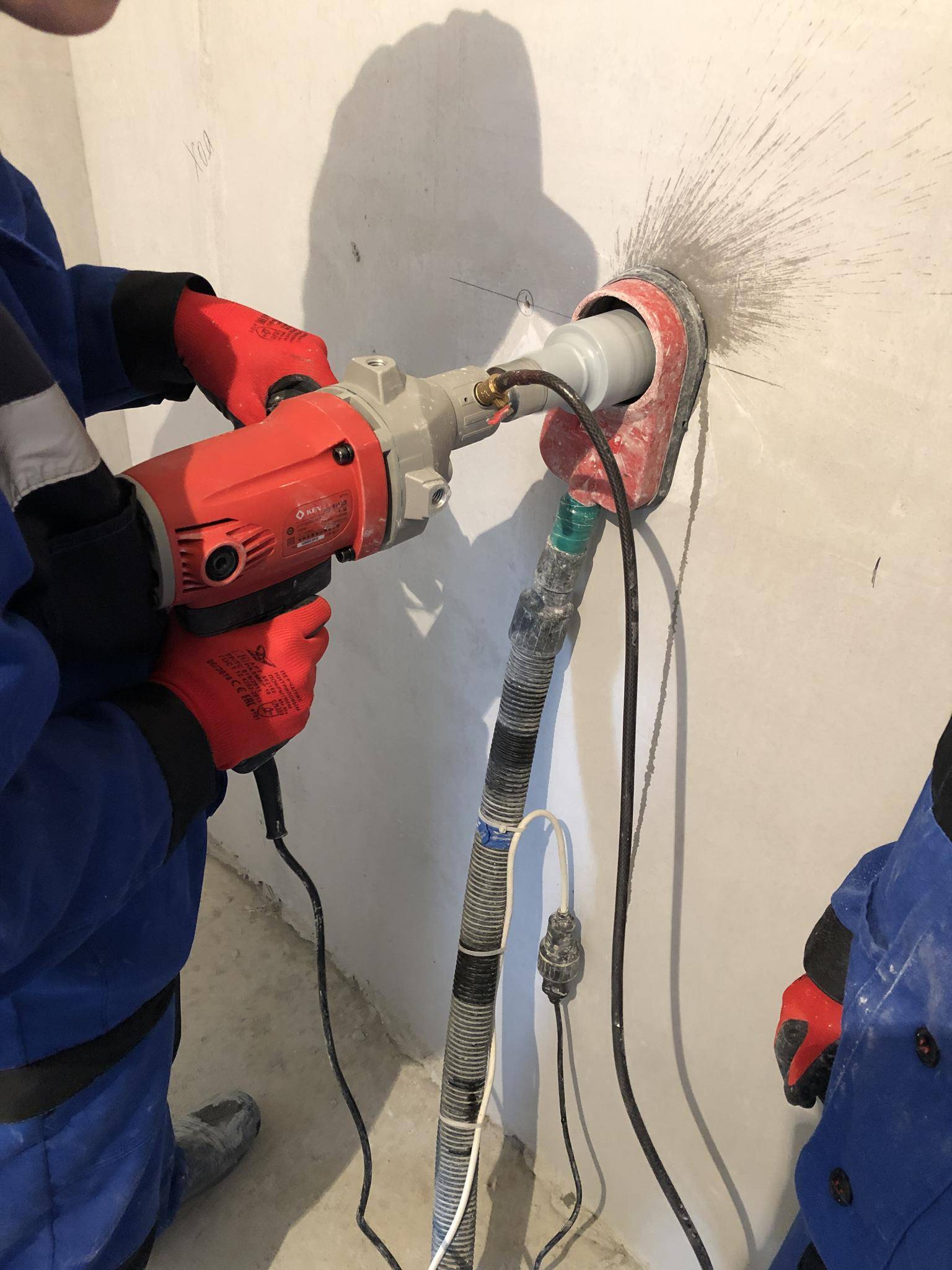

Этот процесс считается самым сложным для начинающего мастера. Существует несколько способов создания отверстий. Самый простой — использование специальных коронок соответствующего диаметра. Устройства состоят из куска трубы, штыря для введения в перфоратор и сверла, задающего направление.

Подрозетник с помощью коронки формируют так:

1. Отмечают центр, просверливают отверстие сверлом. Собирают коронку, устанавливают ее в инструмент.
2. Вводят направляющее сверло в отверстие. Включают инструмент, начинают работу. После вхождения насадки на 2/3 ее вынимают из проема.
3. Выравнивают отверстие сверлом или зубилом.

Вырезать подрозетник коронкой удается не всегда. В таком случае включают перфоратор, максимально углубляют коронку. Снимают насадку, устанавливают сверло, формируют ряд отверстий с шагом 1-1,5 см. Вновь устанавливают коронку, делают повторную попытку. Сопротивление стены снижается, работа идет быстрее. Если коронки нет, пользуются сверлом, молотком и зубилом. Перфоратором проделывают много отверстий. Зубилом выбивают остатки материала между ними.

Заделка штроб с электропроводкой

Провода нужно маскировать после укладки.

Это делают так:

1. Очищают канал от пыли веником или строительным пылесосом. Обрабатывают поверхности грунтовкой, используя кисть.
2. Дожидаются просыхания штробы. Перед завершающей стадией смачивают канал водой.
3. Укладывают провода, фиксируют их.
4. Заделывают штробу выбранным материалом — монтажной пеной, штукатуркой, строительным гипсом.

Техника безопасности

1. При работе с болгаркой соблюдают такие правила:
2. Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям.
3. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют.
4. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками.
5. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента.
6. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону.
7. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры.
8. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают. Любое неосторожное движение может привести к травмированию мастера.
9. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора.

Дополнительные рекомендации

Поскольку штробление может занимать несколько дней, стоит продумать схему временного электроснабжения. При проживании в помещении и невозможности быстрой замены проводки старые линии подключить не получится. Перед работой проверяют работоспособность защитных автоматов на входе. Не должно быть самодельных предохранительных устройств или прямых подключений, только штатные элементы системы. Телефонные и интернет-кабели укладывают на расстоянии не менее 0,5 м от силовых. Они могут пересекаться только под прямым углом.

Штробление стен для электропроводки

Штробление стен для электропроводки | Частичный и комплексный ремонт в Таллинне

Ориентировочная стоимость: от 5 €/п.м.

Штробление стен для электропроводки

Монтаж электропроводки скрытым способом позволяет скрыть коммуникации под слоем отделки и не загромождать интерьер непривлекательными деталями. А вот для прокладки проводов нужно подготовить каналы. Резка стен под электропроводку в Таллинне в компании AVGroup — это выполнение работ любого объема и сложности на качественном уровне.

Особенности штробления электропроводки

Канавки – небольшие канавки на поверхности конструкций, в которые укладывают кабели при монтаже. Каналы могут иметь разную глубину:

• для одиночных проводов — 15-20 мм;
• для групп — до 30 мм.

Резка вызывает ослабление конструкций, поэтому запрещается работать в несущих стенах или плитах перекрытий. В панельных зданиях штробление можно делать только в вертикальном направлении, не допуская подрезки рабочей арматуры. Глубина канала в железобетоне должна быть меньше толщины защитного слоя на 2-3 мм. Нежелательно оголять арматуру. Лишенный защиты металл быстро подвергается коррозии, из-за чего падает несущая способность панели. это опасно, так как повреждение арматурного каркаса может привести к деформации стен и обрушению. Пазы для электропроводки, согласно государственному закону об электробезопасности, разрешается резать только по прямым линиям. Не допускается прокладка с уклоном, а также пересечение каналов под любым углом, кроме прямого. В отличие от электрики, проходку под трубы выполняют с уклоном, чтобы обеспечить поступление воды в магистраль в случае ремонта отдельных участков трубопровода. Угол уклона для нормального функционирования водопровода, канализации или отопления устанавливается проектной документацией.

Штроб для проводки: этапы изготовления

Перед началом работ поверхность стен очищают от старой отделки. Отверстия рекомендуется закрывать пленкой или тканью. Стены размечаются согласно проекту электромонтажных работ. Отмечаются места, где будут установлены розетки, выключатели, светильники. Затем от этих точек вверх проводятся вертикальные линии, которые соединяются горизонтально с распределительной коробкой. При проектировании электропроводки необходимо обеспечить сохранность строительных конструкций и безопасность при использовании сетей. Для этого вводятся ограничения по расположению кабелей:

• 150-400 мм — от потолка до поверхности пола;
• не менее 400 мм — от газопроводов, батарей отопления;
• без доводчика 100 мм — от углов, проемов, колонн, ниши;
• не более 3 м — от распределительной коробки до каждой из точек.

Пазы для электропроводки чертятся двумя параллельными линиями, а для розеток и прочего оборудования — в виде окружностей соответствующего диаметра. По контуру разметки нарезают борозды болгаркой или штроборезом. Внутренняя часть удаляется на нужную глубину. Для счетчиков, распределительных коробок, для выключателей и розеток сверлятся отверстия круглорезным перфоратором с победными припоями. Работа по рубке физически тяжелая и очень пыльная. Самостоятельно это сделать непросто. К тому же профессионалы используют специализированный инструмент. Работа с ними требует сноровки, зато результат получается намного быстрее, а запыленность сводится к минимуму благодаря мощным пылесосам.

Сколько стоит метр электропроводки

Ценовая политика нашей компании очень лояльна к покупателю. Мы не гонимся за сверхприбылью, а честно делаем свое дело. Цена чеканки зависит от материала стен, длины и глубины каналов, количества и размеров гнезд. Работаем с кирпичом, монолитным железобетоном, бетонными блоками, гипсом. Сложные объемные проекты требуют тщательного расчета. Окончательную сметную стоимость работ по оказанию услуг определяет специалист. Ориентировочная цена паза за метр указана на сайте. Она не учитывает всех нюансов, поэтому подробнее о ценах на штробление для электропроводки вы можете узнать у наших менеджеров.

Штробление стен для электропроводки в Таллинне

Мастера AVGroup профессионально подготовят стены к электромонтажу в квартире, доме или офисе. У нас вы можете заказать по самым выгодным ценам штробление стен под проводку или трубы, а также другие строительные и ремонтные работы. Ответственное отношение и аккуратность гарантируем.

КОНТАКТЫ

ОСТАЛИСЬ ВОПРОСЫ?

Оставьте свои данные и мы свяжемся с вами!

Телефон: +37258321802

© 2023

Как сделать насадку-строборез на болгарку своими руками

При строительстве нового дома или при серьезном ремонте старой квартиры очень часто возникает необходимость скрыть коммуникации в стенах. Для этого в поверхности стены делаются канавки – горизонтальные или вертикальные узкие и длинные канавки. Строительные компании используют для таких работ специальный инструмент – штроборез. Однако в домашних условиях можно сделать аналог обычной болгарки.

Содержание

• 1 Конструкция штробореза
• 2 Самодельная замена стандартному штроборезу
• 3 Изготавливаем корпус на болгарке
• 4 Нюансы обтачивания болгаркой

2 500 штроборез 2 500 штроборез На первый взгляд штроборез напоминает ручную циркулярную пилу.

При ближайшем рассмотрении можно обнаружить несколько существенных отличий. Подушка подшипника регулируется для получения желаемой глубины резания. Прячемся под защитный чехол сразу два круга , расстояние между ними также варьируется в зависимости от желаемой ширины паза – так можно получить паз нужной ширины и глубины за один прогон. На корпусе видна трубка, предназначенная для подсоединения шланга пылесоса. Вся пыль с края диска удаляется в пылесборник, а не разбрасывается по комнате.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли будет покупать дорогое оборудование на непродолжительное время. Поэтому можно попробовать сделать борозду своими руками. Самый простой способ переделать существующий инструмент. Некоторые конструкции штробореза дают подсказку.

Привод инструмента очень напоминает всем знакомую болгарку. Почему бы не приспособить его для нарезки борозд? Для этого вам понадобится:

• второй диск;
• упорная колодка;
• защитный кожух с отводом пыли.

С диском вопрос решается установкой дополнительной шайбы сепаратора. Расстояние между дисками, соответственно и ширина ворот, ограничены длиной шпинделя редуктора.

Таким образом можно сделать стенку для электрокабеля — для него не нужно делать паз большой ширины. Штроб для труб значительно шире, поэтому гайку крепления придется дорабатывать. На него наварена втулка с наружной резьбой на одном конце. По длине втулки после первого диска надевают одну или несколько гаек, суммарный размер которых соответствует необходимой ширине нарезки. Второй диск фиксируется обычной гайкой от другой болгарки. Вся конструкция показана на рисунке ниже.

Корпус можно купить готовый, иногда встречаются в продаже.

При отсутствии товара в продаже болгарку придется переделывать. Как видите, кожух-кожух не настолько сложен, чтобы не пытаться сделать его своими руками.

Делаем кожух на болгарку

Для разовых работ можно использовать примитивные чехлы с трубкой для подсоединения шланга пылесоса. Такие приспособления изготавливаются за пару часов.

Когда предполагается многократное использование или предстоит выполнить большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления цельного корпуса штробореза придется сваривать между собой несколько деталей.

Для самодельного кожуха потребуются:

• листовое железо;
резьбовые шпильки
• ;
• гайки на шпильки;
• прямоугольная трубка;
сварочный аппарат
• .

Процесс начинается с изготовления корпуса. Закупка может служить старой кастрюли подходящего размера. От поддона срезают стенки так, чтобы осталась емкость с бортиками, высота которых соответствует максимальной ширине паза.

В центре дна прорезаем отверстие по диаметру штатного корпуса болгарки.

Крепежный хомут приваривается к отверстию. Вокруг хомута приварен лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона корпуса и приваривается к предыдущей детали.

Из куска трубы вырезаем насадку шланга для пылесоса и привариваем к закругленной стороне конструкции.

Стержень ручки приварен к верхней стороне сопла.

Начало работы Подошвы . Прямоугольная труба разрезается вдоль, разрезается на две части, сваривается под прямым углом. Щеки приварены с обеих сторон.

Короткая сторона служит для опоры корпуса кофемолки, а длинная сторона поддерживает стену.

С обратной стороны кожуха крепится удлиненная гайка, в которую вкручивается шпилька, регулирующая глубину ворот. На этом производство форсунок можно считать законченным.

Нюансы обточки болгаркой

Штробить стену без пыли невозможно. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены.
