Отличия отверток и бит Pz от Ph
Чем отличаются крестовые отвёртки и биты PH и PZ
Рубрики статей
- Все
- Новости и новинки
- Новости компании
- Обзоры продукции
Отредактировано: 31.05.2022
Вы когда-нибудь повреждали головку винта или отвертку (биту) при затягивании или ослаблении без видимой причины? Многие знают проблему, но лишь немногие знают причину: есть две разные системы крестовых шлицов.
Шлиц PH
В 1930-х годах был изобретен классический винт с крестообразным шлицем Philips, по ГОСТ 10753-86 тип H, а также Type I Cross Recess в стандарте ANSI. Этот крестообразный шлиц применялся в СССР, поэтому подавляющее большинство крестовых отверток выпущенных в то время имеют именно такой вариант наконечника.
Инструмент независимо центрируется в головке винта и, таким образом, обеспечивает оптимальную передачу усилия между винтом и инструментом. Полезное усовершенствование обычного винта со шлицем! Отвертки и биты маркируются буквами PH и номером (0,1,2,3,4), отражающим условный размер.
Шлиц PZ
По мере роста требований 30 лет спустя эти обычные винты PH получили дальнейшее развитие. Из-за использования электрических отверток и связанных с ними более высоких скоростей вращения и усилий необходимо было улучшить упругость и посадку винтов. Результатом стала винтовая система Pozidriv, в стандарте ANSI известная как Type IA, а по ГОСТ — 10753-86 тип Z. Патент был получен компанией GKN Screws and Fasteners в 1962 году.
Отличия PH от PZ
В отличие от решения PH, боковые стороны/стержни винтов или отверток Позидрив не сужаются к кончику. Полотна одинаковой прочности по всему периметру обеспечивают повышенную стабильность и, таким образом, предотвращают нежелательное «раскручивание».
Дополнительные звездообразные «зубья» между стержнями обеспечивают дополнительное «сцепление», т. е. лучшее распределение силы при меньших усилиях. Маркировка инструментов аналогична PH, только используются буквы PZ.
Заключение
Вы можете легко узнать систему PZ по звездообразной форме (между четырьмя полосами). Однако именно это делает невозможным плавный обмен винтами PZ/PH и соответствующими инструментами друг с другом. Вы защищаете свои винты и экономите свои инструменты, если используете согласованные системные компоненты.
Если стоит выбор, где купить отвертки, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Рекомендуемые статьи
Как выбрать жесткий диск для систем видеонаблюдения?
17
December
2021
С ростом количества камер и видеопотоков с все более высоким разрешением, требования к используемым решениям для хранения данных возрастают.
Поэтому производители жестких дисков предлагают специальные жесткие диски для видеонаблюдения.
Открыть
Для чего нужен роутер и как он работает
09
February
2023
Роутер — это важное устройство в любой сети, будь то домашняя или корпоративная. Он обеспечивает связь между устройствами и сетью интернет, а также защищает сеть от внешних угроз. В данной статье мы рассмотрим, для чего нужен роутер и как он работает.
Открыть
Лотки для прокладки кабеля
10
March
2020
В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля.
Открыть
Новинка! Коннектор RJ45 быстрой установки
01
December
2021
Новинка! Коннектор RJ45 быстрой установки для оконцевания кабеля витая пары категории.
Открыть
Поздравляем с Днем народного единства!
02
November
2021
Уважаемые коллеги и партнеры! Компания Анлан поздравляет вас Днём народного единства!
Открыть
Что такое модули и порты SFP?
19
November
2021
Порт SFP — это стандартизированный разъем для модульных приемопередатчиков. К оптическим или электрическим приемопередатчикам можно подключать сетевые кабели на основе меди или волоконно-оптические кабели, в зависимости от типа. Они часто встречаются на сетевых коммутаторах.
Открыть
Рекомендуемые товары
Отвертка PH0х60мм Expert 1000В PROхima EKF ph-0-60-exp-in
Артикул: ph-0-60-exp-in
Цена: 187,86 ₽
От 25 000 ₽ 187,86 ₽
От 100 000 ₽ 187,86 ₽
IEK TSC-1PZ-075 Отвертка крестовая Master Pz0х75мм
Артикул: TSC-1PZ-075
Цена: 85,35 ₽
От 25 000 ₽ 85,35 ₽
От 100 000 ₽ 85,35 ₽
IEK TSC-2PH-060 Отвертка крестовая Expert Ph0х60мм 1000В
IEK TSC-2PH-060 Отвертка крестовая Expert Ph0х60мм 1000В
Артикул: TSC-2PH-060
Цена: 149,33 ₽
От 25 000 ₽ 149,33 ₽
От 100 000 ₽ 149,33 ₽
3 отличия бит Pz от Ph
Разница крестообразного профиля отверток и бит для них, появилась еще в 60-х годах прошлого века.
Многие до сих пор считают, что жало отвертки может быть только двух видов:
- шлицевой — Ps
В народе именуемой как «минус» — плоской.
Само понятие шлиц (schlitz) переводится с немецкого как паз или прорезь.
- крестообразной
Причем как считают некоторые, отличаются они между собой только размерами (ширина и толщина жала), либо диаметром.
На самом деле значительную роль играет еще и форма крестообразного профиля.
Причем и сам «крест» появился гораздо позже шлица. В связи с массовым внедрением шуруповертов, использовать прямой шлиц с данными девайсами стало не совсем удобно.
Поэтому постепенно и перешли на крестообразную форму. Она лучше центрируется и работать с ней гораздо проще.
Профиль отвертки Ph
Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.
В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.
Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.
На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?
Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.
Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.
Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.
В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.
С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.
Профиль Pz — главные отличия
В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).
Его отличительной особенностью является:
1Дополнительная грань расположенная в четвертях шлица.
Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.
При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.
2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.
У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.
Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.
3У бит и отверток Ph немного другой угол заточки — 50 градусов.
Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.
Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.
Особенности, размеры и где применяется
Применяется Pz в основном при сборке мебели и в строительстве.
В машинном производстве или металлообработке он не так распространен.
Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.
Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

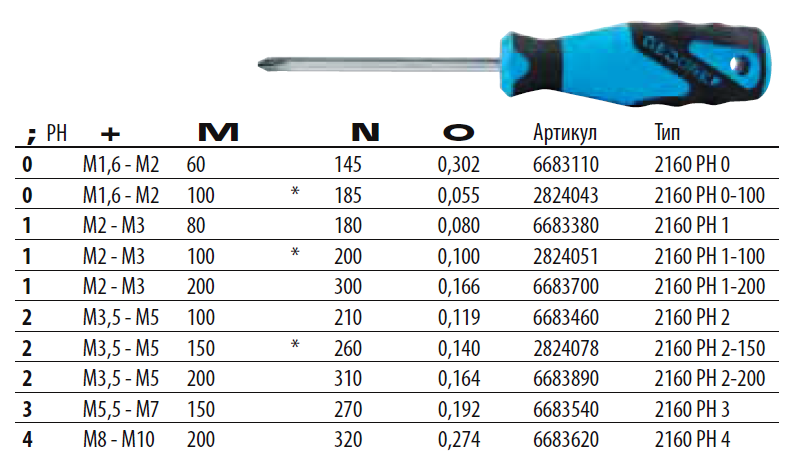

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.
Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.
Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.
Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»
Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.
Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.
Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).
Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.
Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph2.
В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.
Как выбрать хорошую биту и саморез
Как отличить правильную биту и крепеж под нее?
Очень просто. Достаточно вставить шуруп в тот самый профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.
Отвертка электрика для автоматов
Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-
Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.
А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.
Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.
В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.
Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.
Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.
С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.
Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.
А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.
В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.
Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.
При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.
Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.
Как открутить сорванный шуруп или саморез — 3 способа
А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.
Выкручивать такие проблемные элементы крепежа советуют при помощи специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.
Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.
При этом методы выкручивания при помощи кусочка кожи или резинки не всегда помогают.
Так же как и нагревание головки утюгом или паяльником.
Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.
Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.
Зубило в этом деле лучше не использовать, так как у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.
Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.
Что же делать в этом случае? Обрабатываете головку самореза паяльной кислотой.
Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.
Затем тут же втыкаете туда биту и даете время припою остыть.
После этого все выкручивается на ура.
Еще один способ — прорезание паза маленьким отрезным диском от дремеля.
Далее следует привычное выкручивание обычной шлицевой битой.
Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.
Правильный выбор биты для отвертки
Биты в наших наборах iFixit имеют выгравированные префиксы, указывающие на головку тип . За этими префиксами обычно следует число, указывающее размер бита . Например:
Ph3 — (Phillips #2) Большое сверло Phillips.
PH0 — (Phillips #0) Средняя насадка Phillips.
org/HowToDirection»>PH000 — (Phillips #000) Маленькая бита Phillips.
Выберите размер биты, который полностью заполняет головку винта. Слишком большая или слишком маленькая бита не будет сидеть должным образом, и в итоге вы получите сорванный винт.
Редактировать
Если вы обнаружите, что ломаете голову над идентификацией бит в вашем наборе инструментов, не стесняйтесь использовать этот справочный список.
org/HowToDirection»>Физическая битовая форма, за которой следует собственное имя.
Размер бит.
Если на вашей бите нет выгравированного префикса, просто используйте полное имя и размер при использовании вашей биты в направляющей. (Например: «Используйте биту с плоской головкой 1,5 мм, чтобы удалить два 5-мм винта корпуса».)
Редактировать
Биты с префиксом « J » и « PH » часто считают одним и тем же битом.
Не обманывайтесь их похожим внешним видом — они совершенно разные.Винты Phillips (PH) предназначены для того, чтобы отвертка Phillips выходила из строя при приложении слишком большого крутящего момента. Это предотвращает повреждение винтов и отверток или бит.
Винты японского промышленного стандарта (J) не имеют возможности эксцентрика и имеют 9углы 0 градусов.
- Отвертки
J (JIS) и PH (Phillips) не всегда взаимозаменяемы. Как видите, они не имеют одинаковых физических свойств.
Не обманывайтесь их похожим внешним видом — они совершенно разные.
Редактировать
Автор
с 3 другими участниками
Значки: 38
+35 дополнительных значков
Команда
Руководство по размерам отверток с головкой Phillips– Teng Tools USA
/ Блог / Руководство по размерам отверток с головкой Phillips
Кит Кросби | Последнее обновление 09 апреля 2020 г.
Ниже мы составили исчерпывающий список всех отверток с головкой Phillips (PH) во всем нашем ассортименте, включая все сведения о размерах.
Выбор правильной крестовой отвертки еще никогда не был таким простым.
| Код товара | Размер | Тип вала | Тип наконечника | Длина лезвия | Общая длина | Масса | Ручка |
| МД940Н | РН0 | круглый | крестообразный | 75 мм/3 дюйма | 27 г/1 унция | маленький | |
| МД940Н1 | РН0 | круглый | крестообразный | 300 мм/11,8 дюйма | 369 мм/14,5 дюйма | 41 г/1,4 унции | маленький |
| МД947Н | Ф2 | круглый | крестообразный | 96 мм/3,8 дюйма | 40 г/1,4 унции | очень маленький | |
| МД947Н1 | Ф2 | круглый | крестообразный | 75 мм/3 дюйма | 183 мм/7,2 дюйма | 29 г/1 унция | средний |
| МД947Н2 | Ф2 | круглый | крестообразный | 258 мм/10,2 дюйма | 61 г/2,2 унции | средний | |
| МД948Н | Ф3 | круглый | крестообразный | 38 мм/1,5 дюйма | 96 мм/3,8 дюйма | 46 г/1,6 унции | очень маленький |
| МД948Н1 | Ф3 | круглый | крестообразный | 216 мм/8,5 дюйма | 93 г/3,3 унции | большой | |
| МД948Н2 | Ф3 | круглый | крестообразный | 200 мм/7,9 дюйма | 316 мм/12,4 дюйма | 115 г/4,1 унции | большой |
| МД948Н3 | Ф3 | круглый | крестообразный | 516 мм/20,3 дюйма | 153 г/5,4 унции | большой | |
| МД948Н4 | Ф3 | круглый | крестообразный | 100 мм/3,9 дюйма | 208 мм/8,2 дюйма | 90 г/3,2 унции | средний |
| МД948Н5 | Ф3 | круглый | крестообразный | 308 мм/12,1 дюйма | 110 г/3,9 унции | средний | |
| МД948Н8 | Ф3 | круглый | крестообразный | 300 мм/11,8 дюйма | 408 мм/16,1 дюйма | 114 г/4 унции | средний |
| МД948Н6 | Ф3 | круглый | крестообразный | 508 мм/20 дюймов | 148 г/5,2 унции | средний | |
| МД949Н | Ф4 | круглый | крестообразный | 150 мм/5,9 дюйма | 275 мм/10,8 дюйма | 152 г/5,4 унции | очень большой |
| МД950Н | Ф5 | круглый | крестообразный | 325 мм/12,8 дюйма | 261 г/9,2 унции | очень большой | |
| МД952Н | Ф3 | шестигранник | крестообразный | 100 мм/3,9 дюйма | 216 мм/8,5 дюйма | большой | |
| МД952Н1 | Ф3 | шестигранник | крестообразный | 400 мм/15,7 дюйма | 516 мм/20,3 дюйма | 181 г/6,4 унции | большой |
| МД953Н | Ф4 | шестигранник | крестообразный | 275 мм/10,8 дюйма | 159 г/5,6 унции | очень большой | |
| МД954Н | Ф5 | шестигранник | крестообразный | 200 мм/7,9 дюйма | 325 мм/12,8 дюйма |
7in"}»> 171 мм/6,7 дюйма
5in"}»> 38 мм/1,5 дюйма
9in"}»> 150 мм/5,9 дюйма
9in"}»> 100 мм/3,9 дюйма
7in"}»> 400 мм/15,7 дюйма
9in"}»> 200 мм/7,9 дюйма
7in"}»> 400 мм/15,7 дюйма
9in"}»> 200 мм/7,9 дюйма
6oz"}»> 101 г/3,6 унции
9in"}»> 150 мм/5,9 дюйма
