Заземление в квартире и частном доме — как сделать своими руками

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

В этой статье описаны наиболее часто встречающиеся схемы заземления, рассмотрены их назначение, принцип действия, достоинства и недостатки.

Для начала — немного терминологии, которая будет использоваться при изложении материала:

• N — нулевой (рабочий) проводник,
• PE — отдельно проложенный проводник защитного заземления,
• PEN — совмещенный нулевой и заземляющий проводник,
• Расщепление — разделение провода PEN на два провода — N и PE.

Рассматриваемые здесь схемы предусматривают использование заземленной нейтрали на стороне трансформаторной подстанции (первая буква Т в обозначении системы).

Схема заземления TN-C.

Отдельный провод заземления здесь отсутствует (рис.1). Этот вариант присущ старым квартирам, дачам, некоторым частным домам. При такой системе проводник PEN на схемах иногда обозначается как N — в том числе в ряде материалов этого сайта.

Попытка заземлить корпус прибора путем соединения его с нулевым проводом может помочь лишь при коротком замыкании фазы на корпус с протеканием по этой цепи тока, достаточного для срабатывания автомата защиты. По принципу действия это больше зануление чем заземление.

В любом другом случае такой вариант чреват появлением на металлических частях электрооборудования опасных напряжений, так что использовать его не надо. Обеспечить электробезопасность в этом случае может устройство защитного отключения (УЗО).

Правда сработает оно только в случае прикосновения человека к корпусу прибора.

Таким образом, уровень обеспечения безопасности при использовании такой системы заземления весьма низок.

Система TN-C-S.

Эта схема предусматривает расщепление PEN провода (рис.2). Одновременно она требует использования вторичного заземления в вводно распределительном устройстве (ВРУ).

В квартирах эта система заземления используется достаточно часто.

Как можно видеть в этом случае появляется отдельный проводник PE предназначенный для подключения (при необходимости) заземления электроприборов. При использовании совместно с УЗО при появлении на заземленных частях электрооборудования постороннего напряжения происходит моментальное срабатывание устройства отключения.

Это, безусловно, достоинство системы. Недостатком является то, что при обрыве PEN проводника на корпусах электрооборудования может возникнуть опасное напряжение.

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

Сделать заземление в частном доме своими руками, причем не важно -для цепи 220В или 380В вполне реально. Конечно, если строго соблюдать все нормы и правила и ясно представлять себе принцип действия различных систем защиты.

Одна из них — TN-C-S описана выше и может быть рекомендована для частного домовладения. Она требует выполнения двух мероприятий:

• расщепления PEN проводника,
• создания контура заземления.

Начнем с того как самостоятельно выполнить расщепление. Делаем это во вводном щите (рис.3).

Слева — фаза и PEN проводник (или, если привычнее — ноль), подходящие к дому со стороны подстанции (см. статью про подключение электричества). Справа имеем:

• фазу 220В (L),
• рабочий ноль (N),
• отдельный заземляющий проводник (PE).

Внутри щитка устанавливаем три шины, причем первая и вторая должны быть изолированы от корпуса, а третья — иметь с ним электрический контакт.

Остается установить перемычку — 4 и соединить третью шину и корпус щитка с контуром заземления.

В частном доме можно использовать еще один вариант

по схеме TT. (рис.4).

При этом все получается гораздо проще. Здесь шины 1,2 изолированы от корпуса, а третья имеет с ним электрический контакт. Думаю дальнейшие пояснения излишни — все достаточно очевидно.

Кстати, система TT гарантирует безопасность при отгорании PEN проводника или перекосе фаз — за счет отсутствия электрического контакта между нулем сети и проводом заземления.

Для повышения уровня электробезопасности настоятельно рекомендую совместно с любой системой заземления использовать устройство защитного отключения.

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Сечение PEN проводов должно быть не меньше сечения нуля на не менее 10 мм² для меди (16 мм² — для алюминиевых жил).

Сечение проводников PE должно равняться:

• фазным при их сечении до 16 мм²,
• 16 мм² при фазе от 16 мм² до 35 мм²,
• 50% от сечения фазных большего размера.

Цвета проводов по ПУЭ:

• фазный (L) — коричневый или красный,
• рабочий ноль (N) — синий,
• PEN — голубой по всей длине и желто зеленые полосы на концах,
• PE — желто зеленый (полосы).

Сечение фазных и нулевых проводников определяется в зависимости от нагрузки на электропроводку и определяется на стадии проектирования системы электроснабжения.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Защитное заземление — устройство, принцип работы, виды, расчет и схемы

Вне зависимости от эксплуатационных характеристик, электрифицируемое здание должно иметь качественно организованную систему защитной электробезопасности. Защитное заземление позволяет создать такую систему.

Этот тип заземления характеризуется соединением определенных элементов электроустановки с ЗУ (заземляющим устройством) и ориентирован на уменьшение показателей напряжений прикосновения и шага, возникающих при замыкании циркулирующих токов на корпусах электрооборудования.

Содержание

• Назначение и устройство защитного заземления
• Заземляющая система: область применения и принцип работы
• Классификация заземляющих устройств
• Как производится расчет параметров основных заземляющих элементов
• Принцип расчета сопротивления заземлителей
• Схемы заземления дома

Назначение и устройство защитного заземления

Устанавливается такой тип заземляющего устройства для защиты человека от поражения электрическим током при замыкании электрической цепи вследствие различных причин. Самая распространенная причина поражения током — короткое замыкание фазы на нетоковедущие элементы электроустановки.

Согласно материалам нормативной документации ПУЭ (глава 1.7), в зависимости от выполняемой функции существует два вида устройства заземляющей системы: рабочее (функциональное) и защитное заземление.

Функциональный тип применяется чаще для защиты производственных объектов. Посредством рабочих заземляющих устройств реализуется надежная эксплуатация оборудования электроустановки. Эффективность как рабочего, так и защитного устройства напрямую зависит от правильного выбора конфигурации заземляющих элементов и четкого производства электромонтажа.

Основным элементом системы выступает контур заземления. Он состоит из металлических заземлителей (электродов). Функциональность всей системы зависит от возможности этих заземлителей рассеивать ток. Монтировать заземляющие элементы необходимо с учетом множества факторов, напрямую влияющих на основной показатель эффективности заземлителей, — значение их сопротивления.

Следует помнить! При создании заземляющего устройства дома или квартиры важный момент — характеристика внутренней электропроводки объекта. Провод должен быть трехжильный, с фазой, нулем и заземлением.

Монтаж устройства защитного заземления востребован практически повсеместно.

Заземляющая система: область применения и принцип работы

При правильной организации заземляющей системы защиты должны быть реализованы такие эксплуатационные принципы:

1. Образование электрической цепи, обладающей низким сопротивлением, при коротком замыкании. Электрический ток беспроблемно пойдет по этой магистрали. Реализуется обеспечение электрической безопасности пользователя. При случайном прикосновении человека к бытовому прибору во время пробития фазы на корпусе устройства не будет потенциально опасного напряжения.
2. Обеспечение защиты от индукционных токов. Проявляться такие типы токов могут вследствие прямого удара молнии, при этом образуется электромагнитная и электростатическая индукция.

Учитывая значимость названных выше принципов действия системы, защитное заземление широко применяется в:

1. Электрической сети напряжением менее 1 кВт:

• с переменным током трех трехфазных проводников с изоляцией нейтрали;
• с переменным током двух однофазных проводников, которые изолированы от земли;
• с постоянным током двух проводников при наличии изоляции обмотки источника тока.

2. Электросети напряжением свыше 1 кВт. Возможен любой режим точек обмоток источника питания постоянного и переменного тока.

Помните! Функциональность защитной системы будет надлежащего уровня только при наличии сети с изолированной нейтралью.

Заземление — это комплексная система. Все этапы в ней взаимосвязаны и влияют на надежность ее последующей эксплуатации. Важнейшая задача начального этапа производства — выбор конфигурации заземлителей.

Классификация заземляющих устройств

В соответствии с Правилами устройства электроустановок (ПУЭ), защитное заземление может быть реализовано с использованием заземлителей двух типов — естественных или искусственных. Заземляющие элементы этих двух категорий имеют определенные структурные отличия и особенности монтажа:

1. Естественные заземляющие устройства. Такие заземлители могут быть представлены посредством:

• объектов сторонних проводящих частей, которые имеют прямой контакт с грунтом;
• объектов, контактирующих с почвой через специальную промежуточную токопроводящую среду.

Самыми распространенными конструкциями такого типа заземлителей выступают:

• металлоконструкции зданий и фундаментов;
• металлические оболочки проводников;
• обсадные трубы.

Подключать элементы этой категории заземлителей необходимо минимум в двух местах.

Важно! Запрещено применять в качестве естественных заземляющих элементов: трубы теплотрасс; газопроводы; трубопроводы горючих жидкостей и горячего водоснабжения; оболочки подземных проводов с алюминиевой основой.

2. Искусственные заземлители. Подразумевается специальное производство таких конструкций. В качестве материалов для искусственного создания защиты применяют:

• определенного размера стальные трубы;
• сталь полосовую толщиной свыше 4 мм;
• сталь прутковую.

Важно знать! Большой популярностью пользуются искусственные заземлители глубинного типа. Электроды таких конструкций оцинкованные или омедненные. Преимущества — малозатратность производства и долговечность элементов.

Специфические различия искусственных и естественных устройств заземления обязательно учитываются при производстве расчетов, определяющих их оптимальную конфигурацию.

Как производится расчет параметров основных заземляющих элементов

На основании результатов подобных расчетов проектируется чертеж заземляющего устройства объекта.

Важно! Устройство, смонтированное в соответствии со всеми расчетными данными схемы заземления, позволяет добиться максимальной эксплуатационной эффективности всего комплекса защитного заземления.

Основа вычислений — допустимые пределы напряжения шага и прикосновения. На их основании рассчитывается конфигурация (размер, количество) заземлителей и принцип их размещения.

Выполняются расчеты на основании таких данных:

1. Описание характеристик конкретного электрического оборудования: тип установки; основные структурные элементы прибора; рабочее напряжение; возможные варианты, позволяющие осуществить заземление нейтралей как трансформирующих, так и генерирующих устройств.

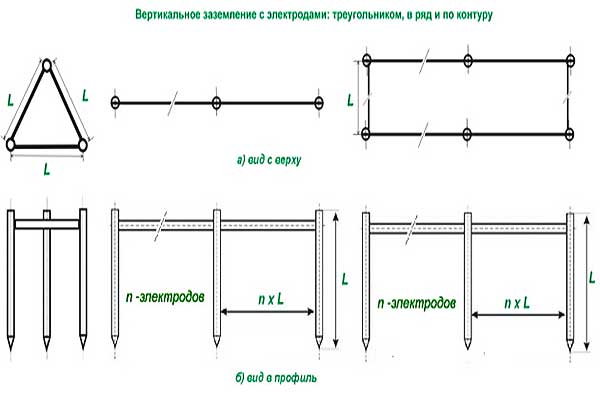

2. Конфигурация заземлителей. Такие данные необходимы для определения оптимальной глубины погружения электродов.
3. Информация о проведенных исследованиях по измерению удельного сопротивления грунта на конкретной территории. Дополнительно учитываются климатические сведения зоны, на которой обустраивается система.
4. Информация о пригодных естественных элементах заземления, которые можно использовать в работе. Необходимы данные о реальных значениях растекания токов у этих объектов. Получить их можно путем специальных измерений.
5. Результат стандартного вычисления точных показателей расчетного замыкания тока на почве.
6. Расчетные значения нормативной стандартизации допустимых характеристик напряжений по ПУЭ.
7. Показатели сопротивления сезонного промерзания слоя грунта, в период высыхания и промерзания. Учет таких значений необходим для расчета заземляющих элементов, которые располагаются в однородной среде. Применяются специальные стандартизированные коэффициенты.
8. При необходимости монтажа сложной группы заземлителей, состоящей из нескольких элементов, необходимы сведения всех потенциалов, которые будут наведены на монтируемые электроды. Для этого нужны данные о значениях сопротивления всех слоев грунта.

Важно! Если система будет размещаться в двух слоях грунта, учитывается показатель сопротивления каждого из них. Это необходимо для определения точных данных о мощностных параметрах верхнего слоя почвы.

Принцип расчета сопротивления заземлителей

Способов расчета характеристик основных заземляющих элементов достаточно много, но основной параметр у таких вычислений один — показатель сопротивления. Оптимальное его значение определяется посредством данных нормативной регламентации ПУЭ. Реализовать надежное защитное заземление объекта невозможно без расчета сопротивления его основных элементов.

К примеру, необходимо определить сопротивление заземления для электрооборудования напряжением свыше 1 кВт, с изолированной нейтралью. В соответствии с профильными данными документации ПУЭ 1.7.96, необходимо воспользоваться формулой R≤250/I, где:

• I — показатель расчетного тока заземления;
• R — показатель сопротивления заземляющего устройства, который не должен превышать 10 Ом.

В соответствии с ПУЭ (1.7.104), при учете нормативных сведений показателей тока прикосновения (для примера подойдет — 50 В), формула видоизменяется: R≤U/I, где U — это ток прикосновения (50 В).

Важно! При изолированной нейтрали, как правило, не требуется доравнивать показатель сопротивления ниже четырех Ом. Однако идеальным показателем сопротивления заземляющей системы считается 0. Основная задача, к которой сводится производство всех профильных расчетов, неизменна — достичь максимально низкого сопротивления системы.

Помимо производства расчетов параметров, важный момент при производстве заземления — выбор схемы подключения устройства.

Схемы заземления дома

Одним из основных элементов, необходимых для обеспечения электрической и пожарной безопасности объекта, является защитное заземление, поэтому закономерно, что грамотное технологическое производство такой системы – первостепенная задача. Добиться необходимого результата решения этой задачи невозможно без правильного выбора схематического варианта соединения и подключения заземляющих элементов.

Помните! Каждый элемент, при помощи которого реализуется защитное заземление, имеет схематическое обозначение. Для того чтобы выбрать оптимальный вариант схематического обоснования подключения такой системы, человеку нужно разбираться как в буквенных, графических, так и в цветовых чертежных обозначениях.

Чаще на практике применяются два вида подключения — схемы TN-C-S и TT. Отличия в проектировании схем:

1. Схема TN-C-S. При организации защитного заземления объекта по данной схеме, предусмотрена реализация следующих моментов:
2. Схема TT. Прежде чем применить эту схему, необходимо аргументировать отказ от использования TN-C-S системы. Предусмотрена обязательная реализация нормативных требований, установленных к системе TT, а именно:
   • производится независимое подключение элементов, исключается соединение с нейтралью трансформатора;
   • заземлитель всех корпусов электрооборудования дома не зависит от аналогичного элемента источника питания;
   • в электрической проводке дома обязательно применяется УЗО (устройство защитного отключения).

Цифрой 1 на картинке обозначено заземление источника; цифрой 2 — дом, а 3 — это само устройство заземления дома.

Важно! В схеме TT полностью отсутствует организация защиты пользователя при утечке тока во время повреждения изоляции. Следовательно, монтировать УЗО для электрической проводки, реализованной по ТТ схеме, — обязательно.

В связи со значительным затруднением производства заземляющих работ по схеме TT, большинство объектов заземляются посредством TN-C-S системы.

Заземление — важный элемент обеспечения пожарной безопасности здания и электробезопасности его жильцов. Начинать работы по его созданию, руководствуясь лишь общими понятиями определения, что такое защитное заземление, не стоит. Нужно изучить теоретические и практические особенности устройства электрозащитной системы, разбираться в производстве расчетов ее параметров и уметь произвести измерение величины ее сопротивления после монтажа. При отсутствии навыков и необходимого оборудования следует доверить выполнение такой работы профильным специалистам.

Что такое электрическое заземление? — Объяснение основных понятий

Что такое электрическое заземление? В этой статье мы собираемся обсудить часто используемый, но часто неправильно понимаемый термин «Земля». Надлежащее электрическое заземление является важной мерой безопасности во всех электрических системах и установках.

Различные названия для заземления

Существует множество различных названий для заземления… немного. А еще есть такие термины, как Ground Loops…

Что такое заземление?

Итак… что такое Земля?
Это главный вопрос, на который мы ответим в ходе нашего обсуждения.

Довольно часто Земля означает разные вещи для разных людей. Например, заземление для электрика может означать нечто иное, чем заземление для инженеров-электронщиков.

Почему мы заземляемся?

Существует множество причин для заземления.

Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

Мы заземляем открытые части электрооборудования, чтобы сбои внутренней проводки не повышали потенциал этих открытых частей до опасного уровня.

Каждая электрическая цепь должна быть завершена для прохождения тока. Во многих приложениях заземление обеспечивает цепь обратного пути . Например, шасси вашего автомобиля является точкой соприкосновения для всего обратного тока на аккумулятор.

Итак… давайте посмотрим на некоторые из различных восприятий земли.

Земля Земля

Вероятно, можно с уверенностью сказать, что Земля и Земля Земля — это одно и то же.
Заземление — это точка отсчета в электрической цепи, которая представляет собой прямое и физическое соединение с… ну… землей. Земля Земля — это земля, по которой вы ходите.

Земля Заземление действительно равно нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

Вам не нужно далеко ходить, чтобы увидеть признаки заземления.
Возможно, вы сможете обнаружить медный стержень в земле с прикрепленным к нему толстым проводом.

Этот провод заземления идет к вашей панели питания и, в конечном счете, соединяется со всеми клеммами заземления каждой розетки в вашем доме.

Что интересно, так это то, что нейтральная клемма имеет провод, который в конечном итоге также соединяется с заземлением.

Графический символ

Обратите внимание, что мы использовали электрический символ для заземления.
Этот символ, вероятно, чаще всего неправильно используется в электрических схемах.

Символы, используемые для обозначения клемм заземления, приведены в документе 9 Международной электротехнической комиссии.0008 IEC 60417 Графические символы для использования на оборудовании .

Символ 5017 является символом Земля Земля .

Общее заземление

Как мы уже говорили ранее, каждая электрическая цепь должна быть замкнутой, чтобы ток протекал. Во многих приложениях точка соприкосновения становится обратным путем. Например, шасси вашего автомобиля является общей землей для обратного тока на отрицательную клемму аккумулятора.

Иногда на электронных схемах неправильно используется символ заземления. Намерение состоит в том, чтобы символизировать Общую Основу, и она не может быть связана с Земной Землей.

Типичные примеры электрического заземления

Электронная схема

Вот типичный пример небольшой части большой электронной схемы, размещенной в металлическом корпусе. Есть четыре символа Земли, которые могут быть связаны или не связаны с Землей Земли. Но они предназначены для обозначения точки соприкосновения.

Мы знаем, что если мы измерим напряжение от точки А до любой из этих общих точек заземления, мы получим +15 вольт.

В идеале цепь должна быть подключена, как показано на рисунке ниже, со всеми обратными путями к источнику питания, подключенными к одной точке. К сожалению, обычно это непрактично.

Если точки с 1 по 4 не подключены к заземлению, а подключены к общему заземлению, более целесообразно использовать символ IEC 60417 5020 . Этот символ указывает на то, что точки подключены к терминалу рамы или шасси .

Возникает интересный вопрос…

Все ли компоненты с общим потенциалом земли подключены к одной точке рамы или шасси или они подключены к шасси в нескольких местах?

К сожалению, на схеме нет такого ответа. Схема не дает никакого представления о физических соединениях. Промышленные схематические чертежи указывают точки заземления и часто предоставляют более подробную информацию, но физические точки соединения до сих пор остаются загадкой.

Промышленные схематические чертежи

В этом примере распределения питания в шкафу управления имеется несколько символов заземления. Электрически это означает, что все эти точки предположительно находятся под одним и тем же потенциалом напряжения 0 В. По этим чертежам мы не можем определить, где физически подключаются эти заземления в шкафу управления.

Это подводит нас к термину «контур заземления».

Контуры заземления

Контур заземления — это нежелательный путь прохождения электрического тока, который может привести к поломке оборудования или систем управления технологическим процессом, создавая нежелательные электрические помехи.

Эти нежелательные контуры заземления создаются, когда две предположительно соединенные точки имеют разные электрические потенциалы. Именно тогда закон Ома вступает во владение и создает электрический ток между этими двумя точками.

В нашем примере контуров заземления можно избежать, если все три устройства заземлить вместе в одной точке. Этот тип заземления называется заземлением Star Point .

К сожалению, на крупных промышленных предприятиях многоточечное заземление — это реальность, и вероятность контуров заземления высока.

При таком большом количестве соединений, привязанных к земле на объекте, велика вероятность того, что потребуется более одной точки заземления.

Резюме

Хорошо… давайте повторим…

– Довольно часто Земля означает разные вещи для разных людей.
Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

– Во многих приложениях заземление обеспечивает обратный путь цепи.
Земля Земля соответствует нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

– Заземление – это контрольная точка в электрической цепи, которая представляет собой прямое и физическое соединение с землей.

– Контур заземления представляет собой путь прохождения нежелательного электрического тока, который может вызвать поломку в оборудовании или системах управления технологическим процессом, создавая нежелательные электрические помехи.

– Петли заземления создаются, когда две предположительно соединенные точки имеют разный электрический потенциал.

Не стесняйтесь, дайте нам знать в комментариях, если у вас есть какие-либо вопросы об электрическом заземлении и концепциях заземления. Мы читаем каждый комментарий и отвечаем на него менее чем за 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Поиск:

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Автор Тед Мортенсон

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Купить сейчас

Заземляющая модульная клеммная колодка

В этом сообщении блога вы узнаете об образе мышления, который помог мне получить работу по программированию ПЛК без опыта. Это мой личный опыт как человека, который искал работу в этой сфере, и как работодателя, который просматривает резюме и проводит собеседования с кандидатами для различных проектов. Итак, приступим!

Измерение температуры в машинах и других промышленных процессах является одним из ключевых параметров управления, используемых для обеспечения качества продукции, производимой в различных сегментах промышленности. В настоящее время два наиболее используемых метода электронной температуры…

В своей предыдущей статье о CODESYS я объяснил, что такое CODESYS и почему это интересная и важная технология промышленной автоматизации. Мы упомянули, что CODESYS — отличная платформа для изучения программирования ПЛК, поскольку система разработки CODESYS доступна для…

Почему электрические цепи должны быть заземлены?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам по соображениям безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для распространения паразитного напряжения. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными. Они могут повредить подключенные электроприборы, нанести удар током или даже стать причиной возгорания. Заземление является важной функцией безопасности для электрической системы любого строения. На самом деле, электрические нормы и правила требуют его для всего нового строительства. Вот что вам следует знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и провод заземления. Горячий провод содержит активное напряжение, которое питает электрические приборы. Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтральной земли. Для этого он проходит через нулевой провод и возвращается на положительный заряд основного сервисного щитка. Когда цепи замкнуты, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все работает правильно, заземляющий провод никогда не вступает в действие.

К сожалению, цепи могут ломаться или работать со сбоями, как и все остальное. Когда провода в цепи повреждены или сломаны, электричество может выйти из системы и попасть в другие материалы. В зависимости от того, куда течет ток, он может ударить вас током, повредить что-либо или вызвать пожар. Провода заземления предотвращают это. Напряжение всегда следует по пути наименьшего сопротивления при поиске нейтрали, даже когда оно выходит из замкнутой системы. Заземляющие провода обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под цепью. Когда в системе возникает скачок паразитного напряжения, заземляющий провод «подхватывает» его и передает на землю, где оно не может причинить вам вреда.

Почему важно электрическое заземление?

Заземление электрических цепей — очень важная процедура безопасности. Заземление помогает защитить вас и ваш дом от опасности повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, поступающее в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может привести к пожару, повреждению приборов или поражению прохожих.

Надлежащее заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии. Заземление предотвращает возникновение дугового разряда на других проводящих материалах, таких как вода и металл, где это может причинить вам вред. Заземляющие провода также предотвращают перегрузку по напряжению и повреждение ваших приборов, что поможет им прослужить дольше и лучше функционировать. В целом, заземление является одной из наиболее важных мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Без тестера цепи или профессионального осмотра может быть трудно определить, правильно ли заземлен ваш дом. Однако есть несколько вещей, которые дадут вам представление. Прежде всего: у ваших розеток два контакта или три? Нижний, третий контакт розетки соединяется с заземляющим проводом. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двухконтактные розетки, обновите их до GFCI КАК МОЖНО СКОРЕЕ .

Даже если каждая из ваших розеток имеет три штыря, у вас может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в проводке. Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или заземлены неэффективно, даже если в них есть розетки с тремя контактами. Если вы хотите точно знать, заземлен ли ваш дом, инвестируйте средства в тестер домашней цепи или запланируйте проверку.

Что делать, если мои цепи не заземлены?

Лучшим вариантом будет вызов электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, включив безопасное заземление в соответствии с нормами в каждой из ваших цепей. Если вы не хотите заземлять свой дом, вам следует хотя бы заменить розетки с двумя контактами на GFCI.
